Type de produit	Support mural inclinable pour écran plat
Marque	Kanto
Modèle	L102
Poids maximal supporté	25 kg (55 lb)
Inclinaison	+16° / -16°
Pivot	Oui (gauche/droite selon la taille de l'écran)
Compatibilité VESA	Universelle (vis et entretoises fournies pour la plupart des téléviseurs)
Matériau	Acier
Type de fixation murale	Sur montant bois ou mur en béton/brique (chevilles fournies)
Installation	Nécessite perceuse, niveau, détecteur de montant (non fournis)
Contenu du carton	Plaque murale, supports TV, vis de différentes tailles, entretoises, chevilles pour béton
Garantie	5 ans (pièces et main-d’œuvre)
Service client	Email : [e-mail], Sans frais : 1-888-848-2643 (US/Canada) / [phone] (UK)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser 25 kg. Le mur doit supporter au moins 5 fois le poids total.
Réparabilité	Pièces détachées disponibles via le service client. Garantie 5 ans.

FOIRE AUX QUESTIONS - L102 Kanto

Quel est le poids maximum que peut supporter le support L102 ?

Le poids maximum supporté est de 25 kg (55 lb). Il est impératif de ne pas dépasser cette limite pour éviter tout risque de chute ou de blessure.

Quels types de murs conviennent pour l'installation du support ?

Le support peut être installé sur des montants en bois ou sur un mur en béton/brique d'au moins 4 pouces d'épaisseur. Pour le béton, la densité doit être supérieure à 2000 psi.

Le support Kanto L102 est-il compatible avec tous les téléviseurs ?

Le support est compatible avec la plupart des téléviseurs VESA. Le kit comprend des vis et entretoises de différentes tailles pour s'adapter à votre écran. Consultez le guide de sélection des vis dans la notice.

Comment ajuster l'inclinaison du téléviseur ?

Le L102 offre une inclinaison de +16° à -16°. Après avoir accroché le téléviseur, vous pouvez régler l'angle en desserrant légèrement les vis de réglage, puis les resserrer une fois l'angle souhaité obtenu.

Le support pivote-t-il à gauche et à droite ?

Oui, le support permet une rotation latérale, mais l'amplitude dépend de la taille du téléviseur. Pour les écrans plus larges, la rotation peut être limitée.

Quelle est la garantie du support L102 ?

Kanto offre une garantie de 5 ans sur les pièces et la main-d'œuvre à compter de la date d'achat, pour l'acheteur initial. Conservez votre facture comme preuve d'achat.

Comment nettoyer et entretenir le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de nettoyants abrasifs ou de solvants qui pourraient endommager la finition.

Que faire si une pièce est manquante ou défectueuse ?

Contactez le service client Kanto par email ([e-mail]) ou par téléphone (US/Canada: 1-888-848-2643, UK: [phone]). Ils vous fourniront les pièces de remplacement.

Puis-je installer le support seul ou ai-je besoin d'aide ?

L'installation peut être réalisée par une personne seule, mais il est recommandé d'être deux pour manipuler le téléviseur en toute sécurité. Assurez-vous de bien suivre les instructions.

Le support est-il réparable en cas de panne ?

Oui, Kanto assure la disponibilité des pièces détachées et offre une réparation sous garantie. Pour les réparations hors garantie, un devis sera fourni.

MODE D'EMPLOI L102 Kanto

Merci d'avoir choisi un tilting écran plat tv mont de Kanto. Le L102 est conçus pour monter des téléviseur VESA-convenable pesant jusqu'à 55 lb (25 kg), Il peut incliner +16°/-16° et pivoter à gauche ou à droit (selon la taille du téléviseur).

Lisez entièrement ces instructions avant le montage et l'installation de ce support. Si vous ne comprenez pas ces instructions, ou avez des doutes sur la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

Email: [e-mail]

Sans-Frais: US & Canada: 1-888-848-2643 | UK: [phone]

ATTENTION

Le poids de chargement maximale est de 55 lb (25 kg). Ce système de fixation murale est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez pour attacher le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la télé et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une télé à écran plat sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre télé ou des blessures graves.

Español

Regarder la video d'installation en ligne à:

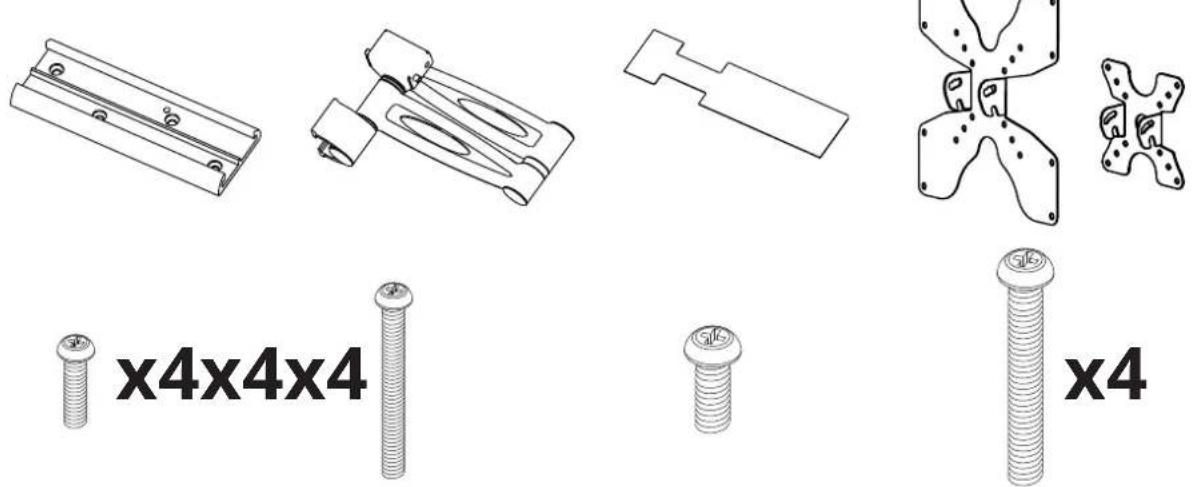

Supplied Parts and Hardware / Matériel et les pièces fournies Partes suministradas y materiales

Stud Finder Détecteur de montant Detector de vigas

Level Niveau de menulsier Nivel de carpintero

Drill Perceuse Taladro

5/16" Masonry Bit Forets de maçonnerle 5/16" 5/16" Broca de masonería

5/32" Wood Bit Forets à bois 5/32" 5/32" Broca para madera

IMPORTANT!: Veuillez lisez ce document avant de procéder à assembler

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de télé Seleccione los tornillos de televisión y espaciadores
2. Attach TV Bracket Attachez les support de télé Fijación de las sujecione
   3A. Mount plate on wood stud wall Fixez la plaque au mur à poteaux en bois Monte la placa en una pared con montantes de madera
   3B. Mount plate on concrete wall Fixez la plaque au mur en béton Monte la placa en muro de concreto
3. Hang TV Attachez le télé Cuelga la TV
4. Secure TV Fixe le télé Asegure el TV
5. Adjustments Ajustement Ajustes
6. Cable Management Gestion des câbles Gestión de cables

Si vous avez des problèmes ou des questions en suivant ces instructions, veuillez contacter Kanto directement à:

Email: [e-mail]

Sans-Frais: US & Canada: 1-888-848-2643 | UK: [phone]

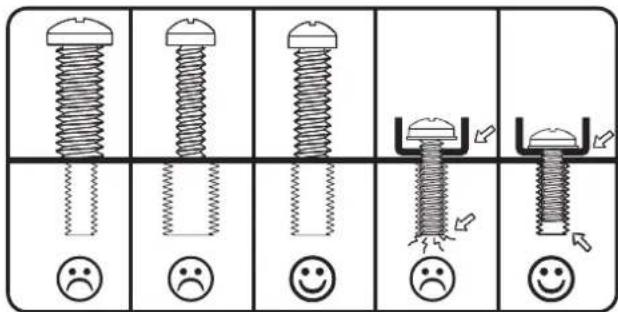

1. Select TV Screws and Spacers / Choisissez les écrous et entretoises de télé / Seleccione los tornillos y espaciadores

1.1 A-D Boulon/Sélection des vis

L'arrière de votre télé possède 4 trous d'écrou en forme d'un carré ou d'un rectangle. Le L102 s'attachera à votre télé en utilisant ces trous. Kanto fournit écrous des tailles différentes, tous en différentes. Ce guide vous aidera de choisir les bons écrous pour votre télé. Vous utiliserez seulement 4 des écrous fournis pour attacher le télé au support. Le restant des écrous ne seront pas utilisés.

1.2 G Sélection des entretoises

Des entretoises en plastique sont aussi fournies en pour permettre l'utilisation de ce support avec des télés qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les écrous n'entrent pas trop loin dans votre télé et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises, et ça va.

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

* Mount height depends on TV size, viewing position, and personal preference.
La hauteur du support varie selon la taille du téléviseur, la position de visualisation et dépréférence personnelle
La altura a la que se instala el montaje depende del tamaño de la televisión, la posición de visualización, y las preferencias personales.

Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les avertissements de précaution en bas de la page deux. Serrez les vis tire-fond (H) jusqu'à ce que la plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire-fond (H). Chaque vis tire-fond doit être située au centre d'un montant en bois.

PRECAUCIÓN

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et dépréférence personnelle

Assurez vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme le placoplâtre. Si le placoplâtre est supérieure à 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être supérieure à 2000 psi.

PRECAUCIÓN:

4. Hang TV / Attachez le télé / Cuelga la TV

1. Hang TV / Attachez le télé / Cuelga la TV

5. Secure TV / Fixe le télé / Asegure el TV

5a.

• Check out our full line of bookshelf and desktop speaker systems Regardez notre sélection des systèmes de haut-parleur d'étagère et de bureau Consulte nuestra línea completa de sistemas de altavoces de estantería y escritorio
  • Available in a stunning array of colors Disponible dans un choix renversant de couleurs Disponible en una impresionante variedad de colores

Garantie Limitée à l'Acheteur Initial

Kanto Distribution Inc. (Kanto) garantie que le matériel qu'il produit est exempt de tout défaut dans les matériaux ou dans la main d'oeuvre pour la période de garantie suivante limitée à: 5 ans pour les pièces et la main d'oeuvre

Si le matériel tombe en panne du fait desdits défauts et que la notification en est faite à Kanto ou un revendeur agréé sous 5 ans à partir de la date de livraison avec comme preuve la facture originale, Kanto réparera ou remplacera, à sa discrétion, le matériel, à condition que le matériel n'ait pas été soumis à un usage incorrect ou une modification de nature mécanique, électrique ou autre. Le matériel qui tombe en panne sous des conditions autres que celles couvertes sera réparé au prix courant des pièces et de la main d'oeuvre concernant la réparation. Ces réparations sont garanties 90 jours à partir du jour de la nouvelle livraison à l'acheteur initial. Cette garantie tient lieu de toute autre garanties explicite ou tacite, y compris sans limitation, toute garantie tacite de qualité marchande ou d'adaptabilité à un but particulier, ces dernières ne pouvant expressément pas faire l'objet d'une renonciation. Les clients seront responsables pour l'obtention d'une autorisation de retour, ainsi que les frais pour retourner des produits à un endroit Kanto ou un dépôt autorisée, trouvé sur le site Web. Si le matériel est couvert selon les dispositions de la garantie ci-dessus, Kanto réparera ou remplacera, et sera responsable de l'expédition de retourau client. S'il vous plaît garder l'emballage original afin que les produits ne seront pas endommagés pendant le transport, et nous vous recommandons d'assurer votre envol. Sill'équipement fait défaut en dehors des dispositions de la garantie, les clients seront cotées les frais de réparation et d'expédition de retour avant que le travail est effectué.

Les informations dans le manuel de l'utilisateur ont été soigneusement vérifiées et sont réputées exactes. Cependant Kanto n'engage aucune responsabilité pour toute inexactitude pouvant apparaître dans le manuel. Kanto ne sera en aucun cas tenu responsable pour les dégâts directs, indirects, spéciaux ou résultant d'un quelconque défaut ou omission dans ce manuel, même si averti de la possibilité de tels dégâts.
