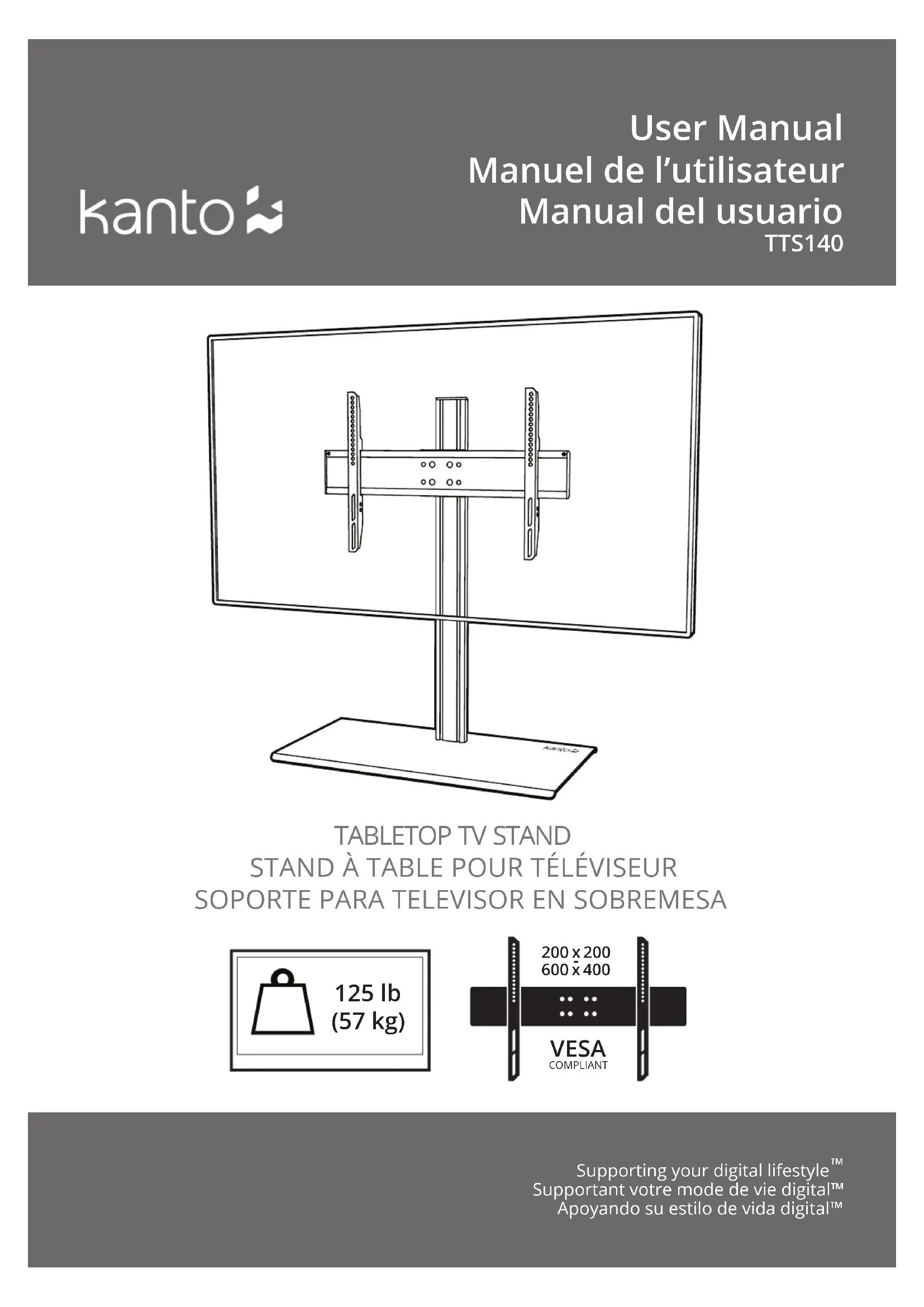

TTS140 - Support écran plat Kanto - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support écran plat à poser au sol avec inclinaison
Marque	Kanto
Modèle	TTS140
Capacité de charge maximale	125 lb (57 kg)
Compatibilité VESA	VESA standard jusqu'à 400x400 mm (selon manuel)
Fonctions principales	Support au sol avec base, inclinaison réglable, gestion des câbles, attache de sécurité
Matériaux	Acier, plastique (entretoises)
Dimensions de la base	Environ 800 x 500 mm (estimation d'après les instructions)
Hauteur du support	Réglable selon la taille du téléviseur (hauteur non précisée)
Inclinaison	Oui, réglable par vis
Type de fixation murale	Non applicable (support au sol)
Contenu de l'emballage	Base, tour, tête inclinable, plaques TV, vis, entretoises, attache de sécurité, outil
Garantie	5 ans limitée
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser l'attache de sécurité fournie. Vérifier que la surface supporte 5 fois le poids total.
Pièces détachées	Contacter le service client Kanto ([e-mail])
Réparabilité	Pièces de rechange disponibles sous garantie ou via service client

FOIRE AUX QUESTIONS - TTS140 Kanto

Quel est le poids maximum supporté par le support Kanto TTS140 ?

Le poids maximum est de 125 lb (57 kg). Assurez-vous que votre téléviseur ne dépasse pas cette limite.

Le support TTS140 est-il compatible avec tous les téléviseurs ?

Il est compatible avec les téléviseurs ayant une fixation VESA standard (carré ou rectangle). Utilisez les vis et entretoises fournies pour adapter le montage.

Comment choisir les bonnes vis pour mon téléviseur ?

Référez-vous au guide de sélection dans la notice : identifiez le pas de vis (M4, M6, M8) et la longueur appropriée. Utilisez les entretoises si nécessaire.

Le support TTS140 peut-il incliner le téléviseur ?

Oui, une fois installé, vous pouvez incliner le téléviseur à l'aide de la molette prévue à cet effet.

Comment installer correctement la base au sol ?

Assemblez la base et la tour en suivant les étapes 4.1 à 4.3. Utilisez une table pour soutenir l'ensemble. Serrez les vis avec une clé de 5 mm.

Que faire si mon téléviseur est incurvé ou a des saillies à l'arrière ?

Utilisez les entretoises plastiques (3 épaisseurs) fournies pour créer un espace et éviter tout contact. Choisissez des vis plus longues si nécessaire.

Comment sécuriser le téléviseur après installation ?

Fixez l'attache de sécurité (safety tether) au mur et au support pour éviter que le téléviseur ne bascule. Voir étape 12 du manuel.

Quelle est la garantie du support Kanto TTS140 ?

Kanto offre une garantie limitée de 5 ans contre les défauts de matériel et de fabrication. Valable avec la facture d'achat originale.

Puis-je utiliser ce support sur un mur en parpaing ou montant acier ?

Non, le manuel déconseille les montants en acier et les surfaces en parpaing. Utilisez uniquement sur des montants en bois ou des surfaces solides adaptées.

Comment nettoyer et entretenir le support ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

MODE D'EMPLOI TTS140 Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 125 lb (57 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. La surface que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur des montants en acier ou des surfaces de parpaing. N'installez pas ce produit si vous n'êtes pas sûr du type de surface que vous avez ou de la charge qu'elle peut supporter. Il est conseillé de consulter un installateur qualifié avant d'installer ce produit.

Find product and installation resources online Trouvez des ressources sur les produits et l'installation en ligne Encuentre recursos de productos e instalación en línea

Stud Finder Détecteur de montant Detector de vigas

Wood Bit Forets à bois Broca para madera

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor

2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

4. Assemble Stand Base Assemblez la base du support Ensemble la base del soporte

5. Install Tilt Head Installez la tête inclinable Instale el cabezal de inclinación

6. Attach TV Plate Attachez la plaque de téléviseur Fije la placa de televisor

7. Level Base Nivellez la base Nivelar la base

8. Hang TV Attachez le téléviseur Cuelgue el televisor

9. Level TV Nivellez le téléviseur Nivelar el televisor

10. Tilt TV Inclinez le téléviseur Incline el televisor

11. Manage Cables Gérez les câbles Organice los cables

12. Attach Safety Tether Fixez l'attache de sécurité Fije la correa de seguridad

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 H-J Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 3 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

4. Assemble Stand Base Assemblez la base du support Ensamble la base del soporte

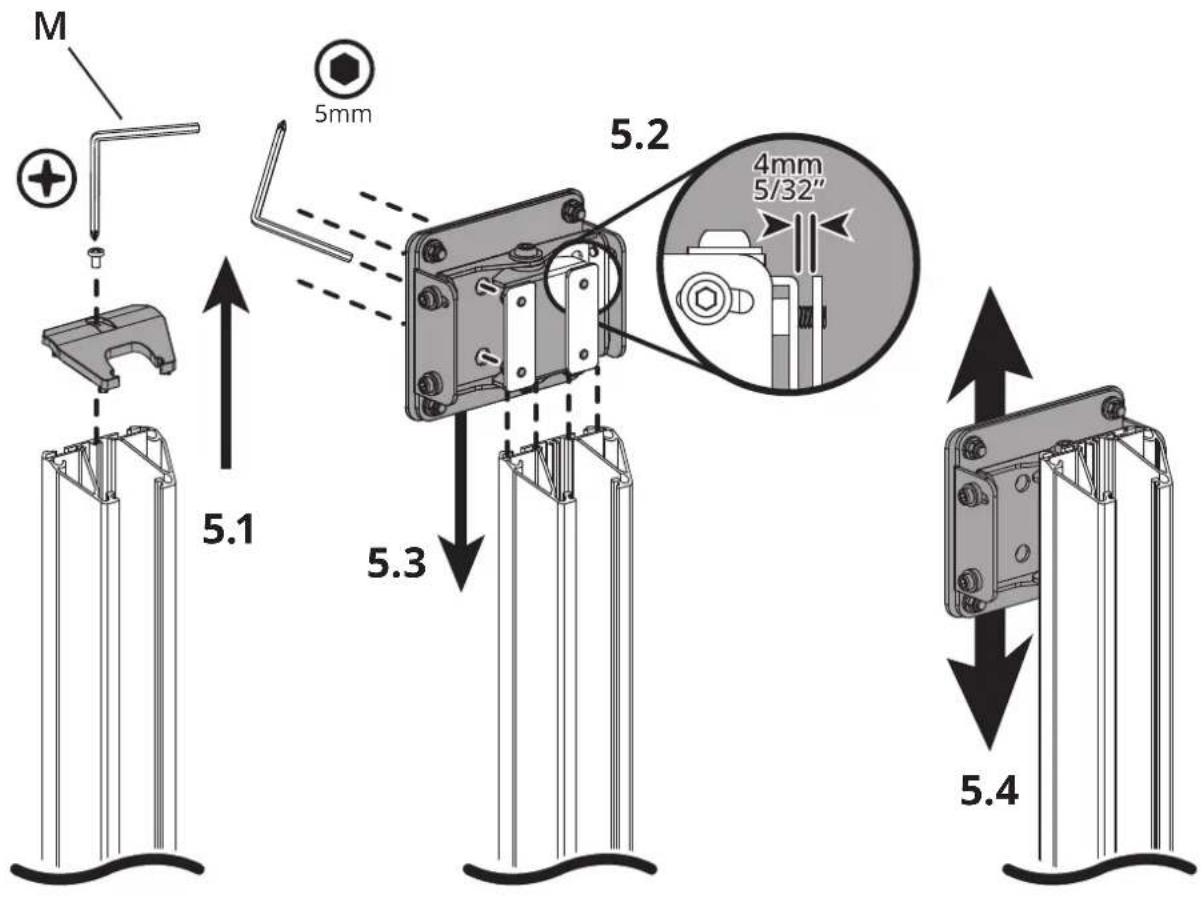

5. Install Tilt Head Installez la tête inclinable Instale el cabezal de inclinación

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

Attachez la plaque de télèviseur Fije la placa de televisor

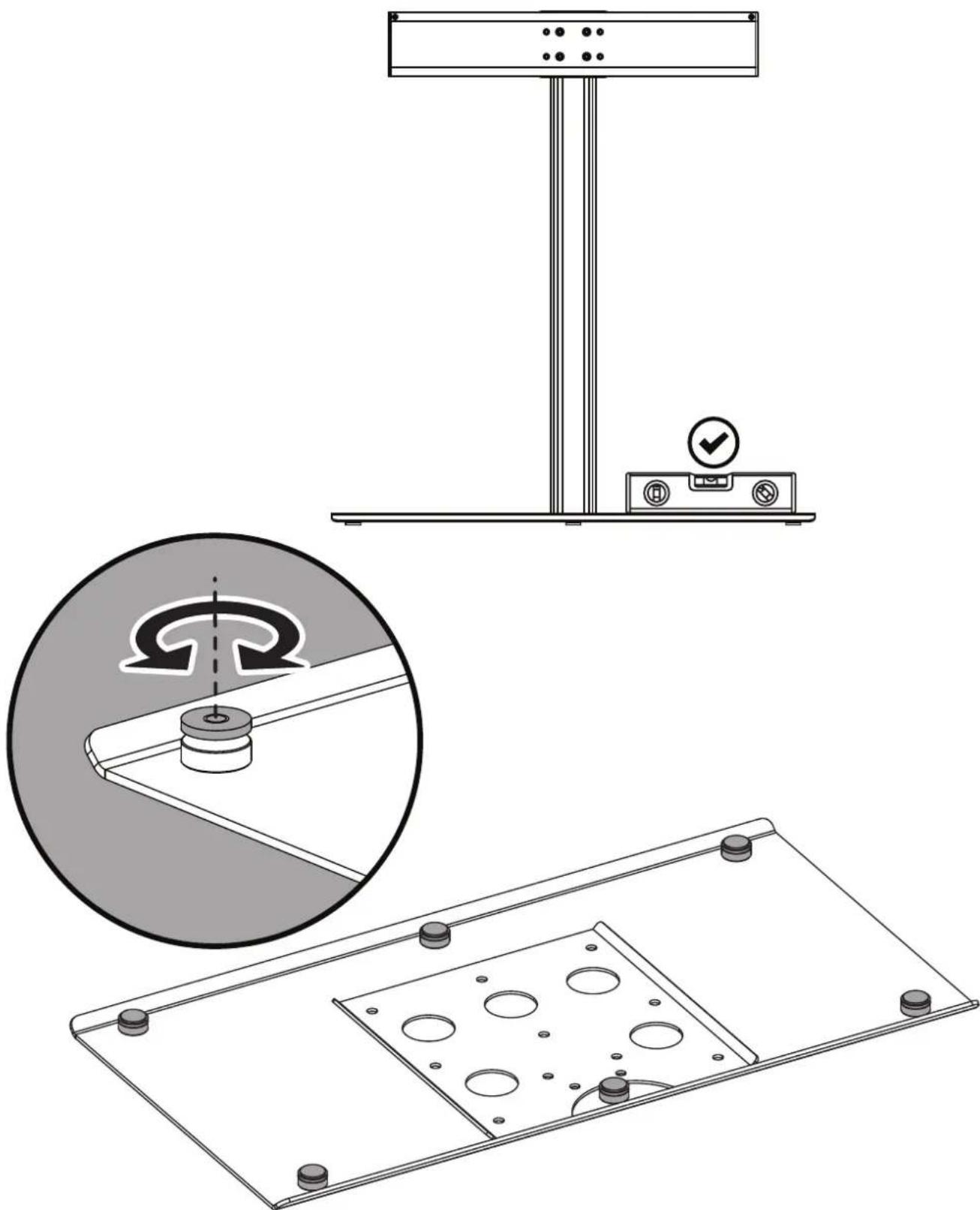

7. Level Base Nivellez la base Nivelar la base

Attachez le téléviseur Cuelgue el televisor

Nivellez le téléviseur Nivelar el televisor

10. Tilt TV

Inclinez le téléviseur Incline el televisor

11. Manage Cables Gérez les câbles Organice los cables

Assurez-vous que la surface de soutien peut soutenir les limites de charge indiquées dans la mise en garde à la page 2. Serrez le tire-fond (N) jusqu'à ce que l'altache soit bien serrée contre le mur. Ne serrez pas trop le tire-fond (N). Le tire-fond doit être situé au centre d'un poteau en bois. Asegúrese de que la superficie de soporte soportará los limites de carga descritos en la advertencia en la página dos. Apriete el tornillo (N) hasta que la abrazadera esté apretada contra la pared. No apriete demasiado el tornillo (N). El tornillo debe estar situado en el centro de un perno de madera.

kanto

kantoaudio.com

Kanto Audio kantbaudio

Limited Warranty

Kanto Living Inc. (Kanto) garantit ses équipements contre tout défaut de matériel ou de fabrication pendant une période limitée de 5 ans. Cette garantie est valable dans le pays d'achat.

Si vous rencontrez un problème avec votre support et Kanto en est informé pendant la période de garantie indiquée ci-dessus à compter de la date d'achat avec la facture d'origine d'un revendeur agréé, Kanto offrira, à sa discrétion, des pièces de rechange, la réparation de l'équipement d'origine ou le remplacement de l'équipement, et prendra en charge les frais de retour au client, à condition que l'équipement n'ait pas été soumis à des abus mécaniques, électriques ou autres ou à des modifications. Toutes les pièces de rechange, ainsi que tout équipement réparé ou remplacé, sont couverts par la garantie complète de l'achat d'origine. La responsabilité maximale de Kanto ne dépassera pas le prix d'achat réel payé par l'acheteur d'origine du produit.

Si vous avez acheté un produit Kanto usagé, la garantie limitée est entièrement transférable à condition que vous puissiez fournir une copie de la facture originale établissant la date d'achat.

Les consommateurs sont tenus d'obtenir un numéro d'autorisation de retour auprès de l'assistance à la clientèle et de prendre en charge les frais d'expédition vers un site Kanto ou un dépôt agréé, sauf interdiction contraire.

Assistance à la clientèle: [e-mail]

Les informations contenues dans le manuel ont été soigneusement vérifiées et sont considérées comme exactes. Cependant, Kanto n'assume aucune responsabilité pour les inexactitudes qui pourraient être contenues dans le manuel. Kanto ne sera en aucun cas responsable des dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant d'un défaut de l'équipement, même si la possibilité de tels dommages a été signalée. Cette garantie remplace toute autre garantie expresse ou implicite, y compris, mais sans s'y limiter, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, qui sont toutes expressément désavouées.
