Type de produit	Support écran plat
Marque	Kanto
Modèle	CM600BTB
Poids maximal supporté	200 lb (91 kg)
Compatibilité VESA	Oui, conforme aux normes VESA (trous et fentes adaptables)
Inclinaison	Inclinaison arrière jusqu'à -6° (optionnelle en position 0°)
Matériaux de montage	Vis, entretoises, chevilles, tire-fonds inclus
Types de surface	Bois (montants) et béton/brique (épaisseur min. 4 pouces)
Gestion des câbles	Oui, système intégré pour organiser les câbles
Garantie	5 ans limitée (pièces et main-d'œuvre)
Contenu du colis	Plaque murale, équerres TV, vis, entretoises, chevilles, outillage (clé)
Dimensions de la plaque	Non spécifié, mais conçu pour téléviseurs jusqu'à 200 lb
Poids du support	Environ 5 kg (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Surface de montage doit supporter 5 fois le poids combiné. Ne pas dépasser la charge maximale.
Pièces détachées et réparabilité	Contacter Kanto via [e-mail] pour pièces de rechange
Informations générales	Support conçu pour un téléviseur unique. Installation par un professionnel recommandée.

FOIRE AUX QUESTIONS - CM600BTB Kanto

Quel est le poids maximal supporté par le support CM600BTB ?

Le poids maximal supporté est de 200 lb (91 kg). Ne dépassez jamais cette limite pour éviter tout risque d'instabilité ou de blessure.

Le support CM600BTB est-il compatible avec tous les téléviseurs ?

Il est compatible avec les téléviseurs respectant la norme VESA. Utilisez les trous et fentes appropriés fournis pour adapter différents motifs de fixation.

Puis-je installer le support sur un mur en placoplâtre ?

Oui, mais uniquement si les tire-fonds sont vissés dans des montants en bois. Ne vissez pas directement dans le placoplâtre seul. Pour le béton, utilisez les chevilles fournies.

Comment ajuster l'inclinaison du téléviseur ?

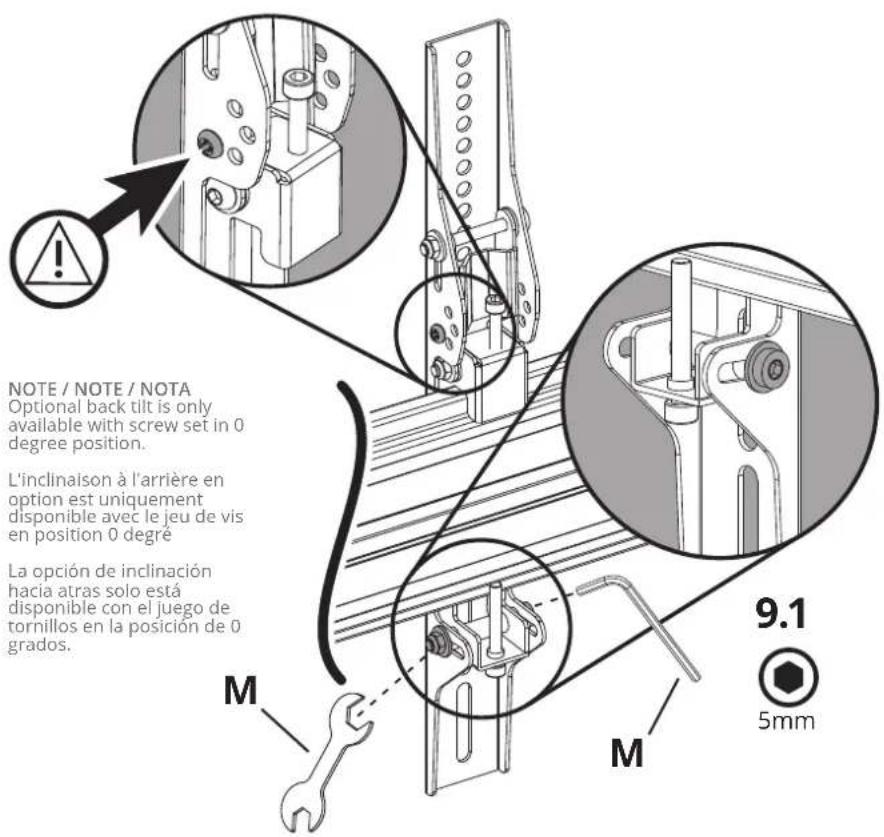

L'inclinaison arrière jusqu'à -6° est possible en option. Pour cela, les vis doivent être en position 0 degré. Utilisez la clé Allen fournie pour régler après installation.

Que faire si des vis manquent ou sont défectueuses ?

Contactez Kanto directement à [e-mail]. Ne pas utiliser de pièces non fournies. Kanto fournira des pièces de rechange sous garantie.

Comment puis-je organiser les câbles après installation ?

Le support intègre un système de gestion des câbles. Passez les câbles dans les chemins prévus sur la plaque et les équerres pour un aspect net.

Quelle est la durée de garantie du support ?

Kanto offre une garantie limitée de 5 ans à compter de la date d'achat, couvrant les défauts de matériel et de fabrication. La garantie est transférable avec la facture originale.

Puis-je utiliser le support pour un téléviseur incurvé ?

Oui, les entretoises en plastique fournies en deux épaisseurs permettent de compenser les surfaces incurvées ou les trous de montage enfoncés.

Dois-je faire appel à un professionnel pour l'installation ?

Il est fortement recommandé de consulter un installateur qualifié si vous n'êtes pas sûr du type de mur ou de sa capacité de charge. Une mauvaise installation peut causer des dommages ou des blessures.

Quels outils sont nécessaires pour l'installation ?

Les outils de base incluent un détecteur de montants, une perceuse, des forets à bois ou à maçonnerie selon la surface, un marteau, et une clé Allen (fournie).

MODE D'EMPLOI CM600BTB Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 200 lb (91 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. La surface sur laquelle vous prévoyez de monter le support Kanto doit pouvoir soutenir plus de 5 fois le poids des téléviseurs et du support combinés. N'utilisez pas ce produit à d'autres fins que le montage de deux téléviseurs conformes au standard VESA, comme indiqué dans ce manuel. Ce support Kanto n'est pas certifié par ou affilié à Video Electronics Standards Assoc (VESA). Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur des montants en acier ou des surfaces de parpaing. N'installez pas ce produit si vous n'êtes pas sûr du type de surface que vous avez ou de la charge qu'elle peut supporter. Il est conseillé de consulter un installateur qualifié avant d'installer ce produit.

Wood Surface Surface en bois Superficie de madera

Stud Finder Détecteur de montant Detector de vigas

Wood Bit Forets à bois Broca para madera

Concrete Surface Surface en béton Surficie de concreto

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
4. Remove Covers Retirez les couvercles Quite las cubiertas
5. Mount Plate Assembly Montez l'ensemble de plaque Monte el ensamblado de la placa
6. Install Covers Installez les couvercles Instale las cubiertas
7. Assemble TV Mount Assemblez le support de téléviseur Ensamble el montaje para televisor
8. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor
9. Finalize Adjustments and Level TV Finalisez les ajustements et nivellez le téléviseur Finalice los ajustes y nivelar el televisor
10. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 I-J Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 2 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

^† Only applicable if using M5 / M6 screw Applicable uniquement avec vis M5 / M6 Applicable sólo con tornillos M5 / M6
*Optional Optionnel Opcional

3. cont'd

3.2

Assurez-vous que la surface choisie supportera les limites de charge décrites dans la mise en garde de la page deux. Serrez les tire-fonds (N) jusqu'à ce que la plaque soit bien à plat contre la surface. Ne serrez pas trop les tire-fonds (N). Chaque tire-fond doit être placé au milieu d'une solive, d'un chevron en bois, ou d'un montant.

Assurez-vous que la surface de béton ou de la brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couché de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

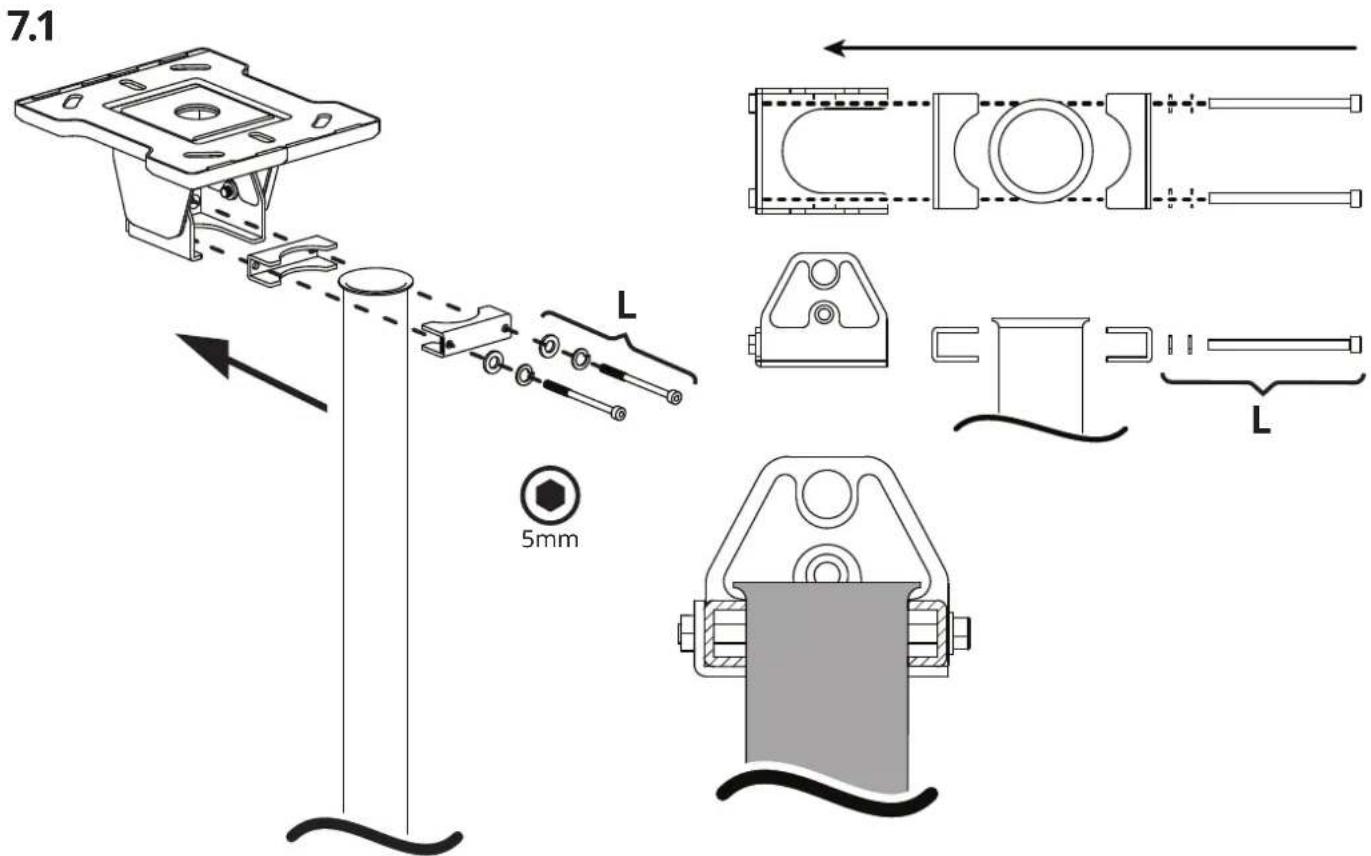

7. Assemble TV Mount Assemblez le support de téléviseur Ensamble el montaje para televisor

8. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

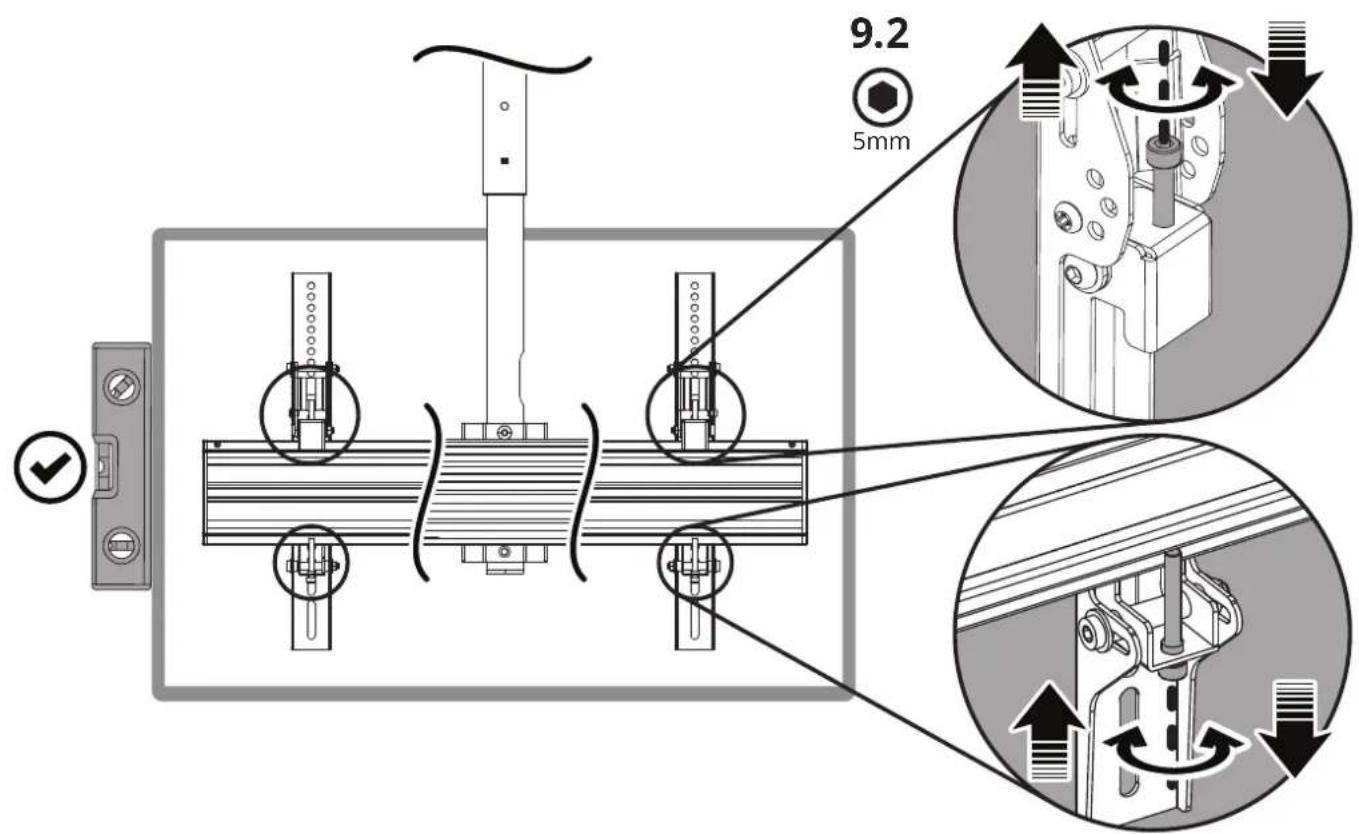

9. Finalize Adjustments and Level TV Finalisez les ajustements et nivellez le téléviseur Finalice los ajustes y nivelar el televisor

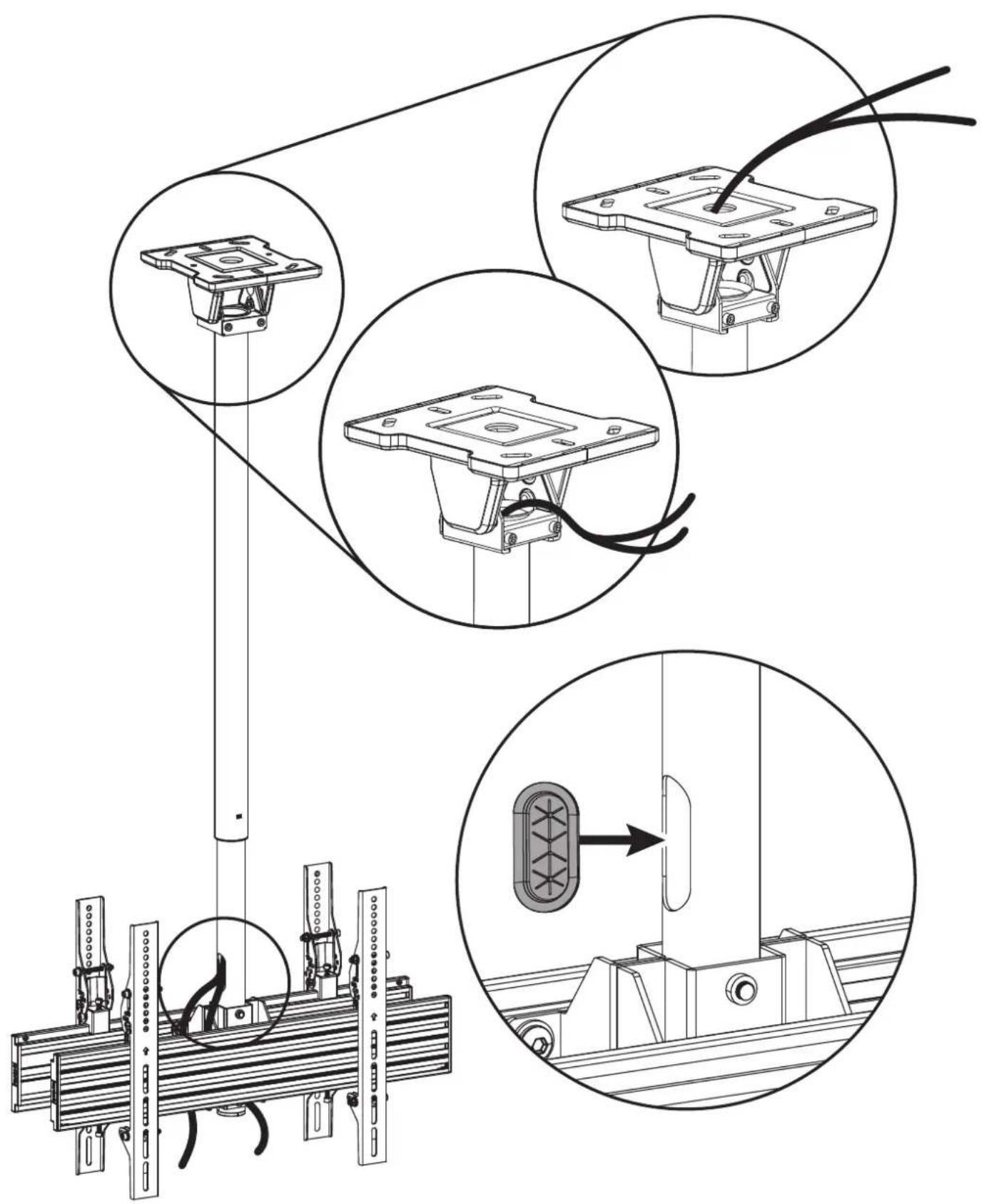

10. Manage Cables Gérez les câbles Organice los cables

Kanto Living Inc. (Kanto) garantit ses équipements contre tout défaut de matériel ou de fabrication pendant une période limitée de 5 ans. Cette garantie est valable dans le pays d'achat.

Si vous rencontrez un problème avec votre support et Kanto en est informé pendant la période de garantie indiquée ci-dessus à compter de la date d'achat avec la facture d'origine d'un revendeur agréé, Kanto offrira, à sa discrétion, des pièces de rechange, la réparation de l'équipement d'origine ou le remplacement de l'équipement, et prendra en charge les frais de retour au client, à condition que l'équipement n'ait pas été soumis à des abus mécaniques, électriques ou autres ou à des modifications. Toutes les pièces de rechange, ainsi que tout équipement réparé ou remplacé, sont couverts par la garantie complète de l'achat d'origine. La responsabilité maximale de Kanto ne dépassera pas le prix d'achat réel payé par l'acheteur d'origine du produit.

Si vous avez acheté un produit Kanto usagé, la garantie limitée est entièrement transférable à condition que vous puissiez fournir une copie de la facture originale établissant la date d'achat.

Les consommateurs sont tenus d'obtenir un numéro d'autorisation de retour auprès de l'assistance à la clientèle et de prendre en charge les frais d'expédition vers un site Kanto ou un dépôt agréé, sauf interdiction contraire.

Assistance à la clientèle: [e-mail]

Les informations contenues dans le manuel ont été soigneusement vérifiées et sont considérées comme exactes. Cependant, Kanto n'assume aucune responsabilité pour les inexactitudes qui pourraient être contenues dans le manuel. Kanto ne sera en aucun cas responsable des dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant d'un défaut de l'équipement, même si la possibilité de tels dommages a été signalée. Cette garantie remplace toute autre garantie expresse ou implicite, y compris, mais sans s'y limiter, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, qui sont toutes expressément désavouées.
