Type de produit	Support mural pour écran plat
Marque	Kanto
Modèle	MBC311T
Usage	Montage mural de téléviseur compatible VESA
Charge maximale	27,2 kg (60 lb) par téléviseur
Matériau	Acier à haute résistance
Type de fixation	Fixe, avec système à rail et tube
Ajustement de niveau	Oui, par vis de nivellement
Gestion des câbles	Oui, couvercles intégrés
Compatibilité VESA	Standards VESA courants (vis M4, M5, M6, M8 fournies)
Installation	Sur solives en bois, béton ou brique (épaisseur min. 4 po)
Outils requis	Détecteur de montants, perceuse, forets, marteau, niveau
Contenu du carton	Supports TV, plaque murale, tube, rail, vis, entretoises, couvercles, outil de nivellement
Sécurité	Ne pas dépasser la charge maximale ; surface doit supporter 5x le poids combiné
Garantie	5 ans limitée (pièces et main-d'œuvre)
Entretien	Nettoyer avec un chiffon sec ; vérifier les fixations périodiquement
Pièces détachées	Disponibles sur demande auprès de Kanto
Réparabilité	Remplacement de pièces sous garantie ; autorisation de retour requise

FOIRE AUX QUESTIONS - MBC311T Kanto

Quel est le poids maximum supporté par le support Kanto MBC311T ?

Le poids maximum est de 27,2 kg (60 lb) par téléviseur. Ne jamais dépasser cette limite pour éviter tout risque d'instabilité ou de blessure.

Quels types de murs conviennent pour l'installation ?

L'installation doit se faire sur des solives en bois, du béton ou de la brique d'au moins 4 pouces d'épaisseur. Ne pas installer sur des montants en acier ou des surfaces en parpaing.

Le support est-il compatible avec tous les téléviseurs ?

Le support est compatible avec les téléviseurs dotés de trous de montage VESA standard. Utilisez les vis et entretoises fournies pour adapter le montage à votre téléviseur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un détecteur de montants, d'une perceuse avec forets à bois ou maçonnerie, d'un marteau, d'un niveau à bulle et d'une clé.

Comment ajuster le niveau du téléviseur après installation ?

Utilisez les vis de nivellement situées sur le support. Tournez-les doucement pour incliner le téléviseur jusqu'à ce qu'il soit de niveau. Consultez l'étape 14 du manuel pour plus de détails.

Comment gérer les câbles avec ce support ?

Le support est équipé de couvercles de gestion des câbles. Passez les câbles derrière le téléviseur et fixez-les à l'aide des attaches fournies pour un aspect propre.

Que faire si des pièces sont manquantes ou défectueuses ?

Contactez Kanto directement via les méthodes indiquées dans la notice. N'utilisez pas de pièces défectueuses. Kanto remplacera les pièces sous garantie.

Quelle est la durée de la garantie ?

La garantie limitée est de 5 ans à compter de la date d'achat. Elle couvre les défauts matériels. Veuillez conserver la facture d'origine.

Puis-je installer le support sur un mur en placoplâtre ?

Oui, à condition de fixer la plaque murale directement sur les solives en bois situées derrière le placoplâtre. Ne fixez jamais uniquement dans le placoplâtre.

Comment nettoyer et entretenir le support ?

Nettoyez avec un chiffon sec et doux. Vérifiez périodiquement que toutes les vis et fixations sont bien serrées. Ne pas utiliser de produits abrasifs.

MODE D'EMPLOI MBC311T Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 60 lb (27,2 kg) par téléviseur. Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. La surface que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur des montants en acier ou des surfaces de parpaing. N'installez pas ce produit si vous n'êtes pas sûr du type de surface que vous avez ou de la charge qu'elle peut supporter. Il est conseillé de consulter un installateur qualifié avant d'installer ce produit.

Regarder la video d'installation en ligne à:

Détecteur de montant Detector de vigas

Wood Bit

Forets à bois Broca para madera

Concrete Ceiling

Plafond en béton

Techo de concreto

Hammer

Marteau Martillo

Masonry Bit

Forets de maçonnerie Broca para mamposteria

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
4. Remove Covers Retirez les couvercles Quite las cubiertas
5. Calculate Wall Plate Width Calculez la largeur de la plaque murale Calcule el ancho de la placa de pared
6. Assemble TV Plate Assemblez la plaque de téléviseur Monte la placa de televisor
7. Mount Plate Assembly Montez l'ensemble de plaque Monte el ensamblado de la placa
8. Install Covers Installez les couvercles Instale las cubiertas
9. Configure Tube Configurez le tube Configure el tubo
10. Hang Tube Suspendez le tube Tubo de colgar
11. Mount Rail Montez le rail Carril de montaje
12. Hang and Secure TVs Suspendez et sécurisez les téléviseurs Cuelgue y asegure los televisores
13. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
14. Level TV Nivellez le téléviseur Nivelar el televisor
15. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 J-K Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 2 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

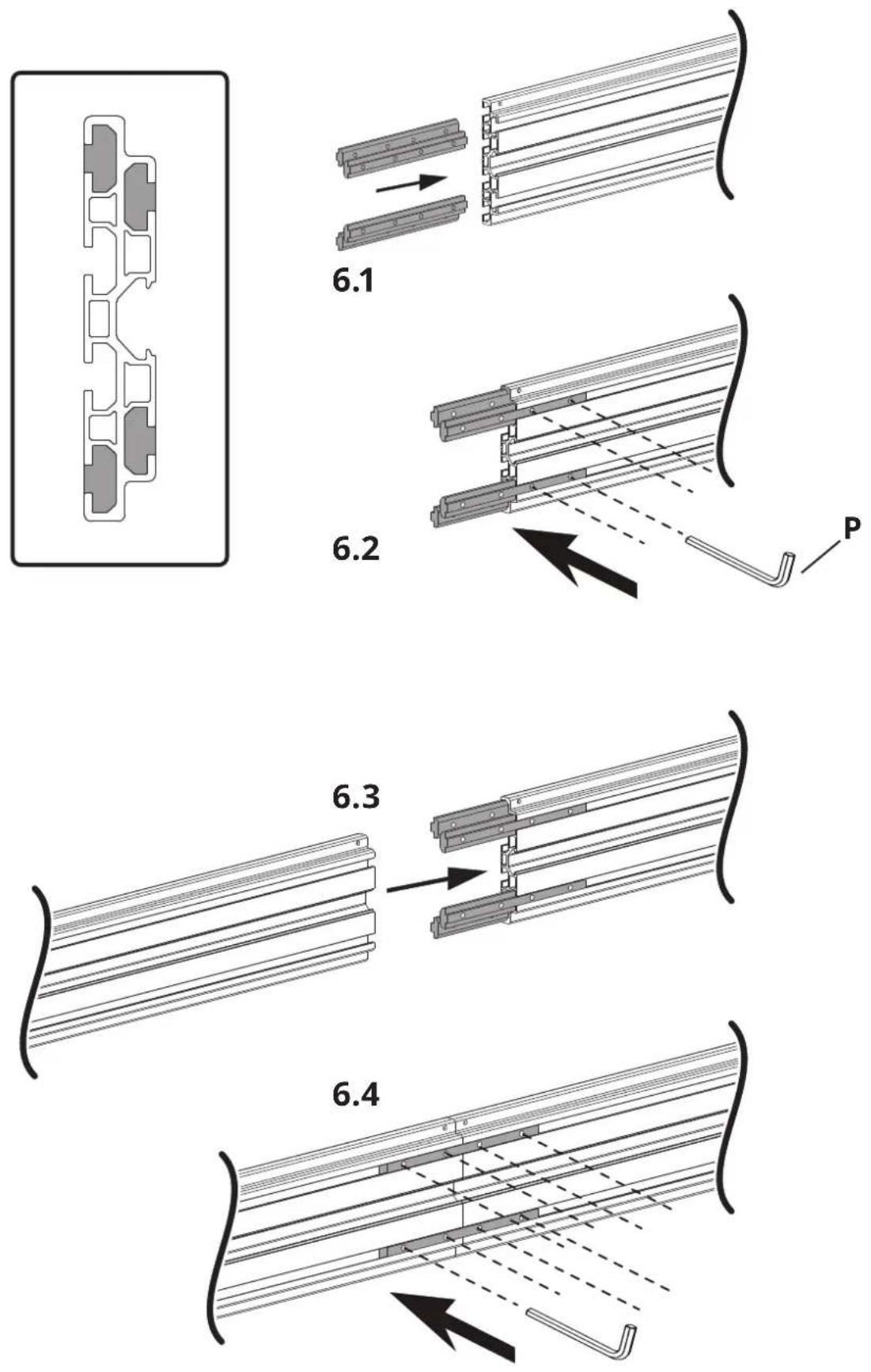

Assemblez la plaque de téléviseur Monte la placa de televisor

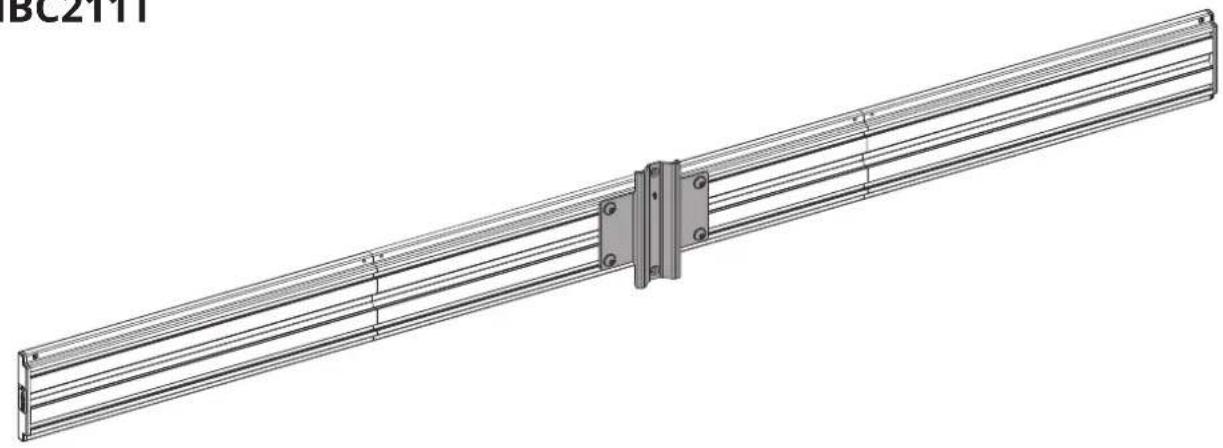

6. cont'd

6. cont'd

MBC211T

Assurez-vous que la surface choisie supportera les limites de charge décrites dans la mise en garde de la page deux. Serrez les tire-fonds (N) jusqu'à ce que la plaque soit bien à plat contre la surface. Ne serrez pas trop les tire-fonds (N). Chaque tire-fond doit être placé au milieu d'une solive, d'une poutre ou d'un chevron en bois.

Assurez-vous que la surface de béton ou de la brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

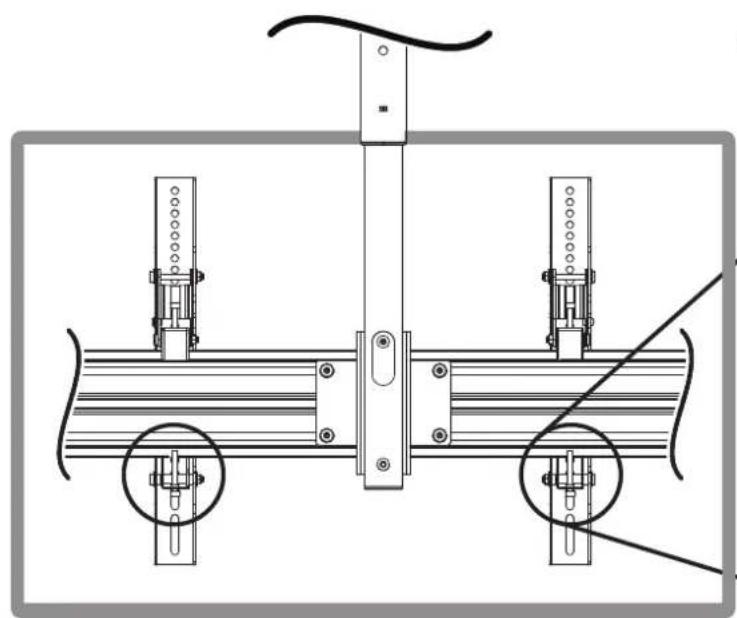

Suspendez et sécurisez les téléviseurs Cuelgue y asegure los televisores

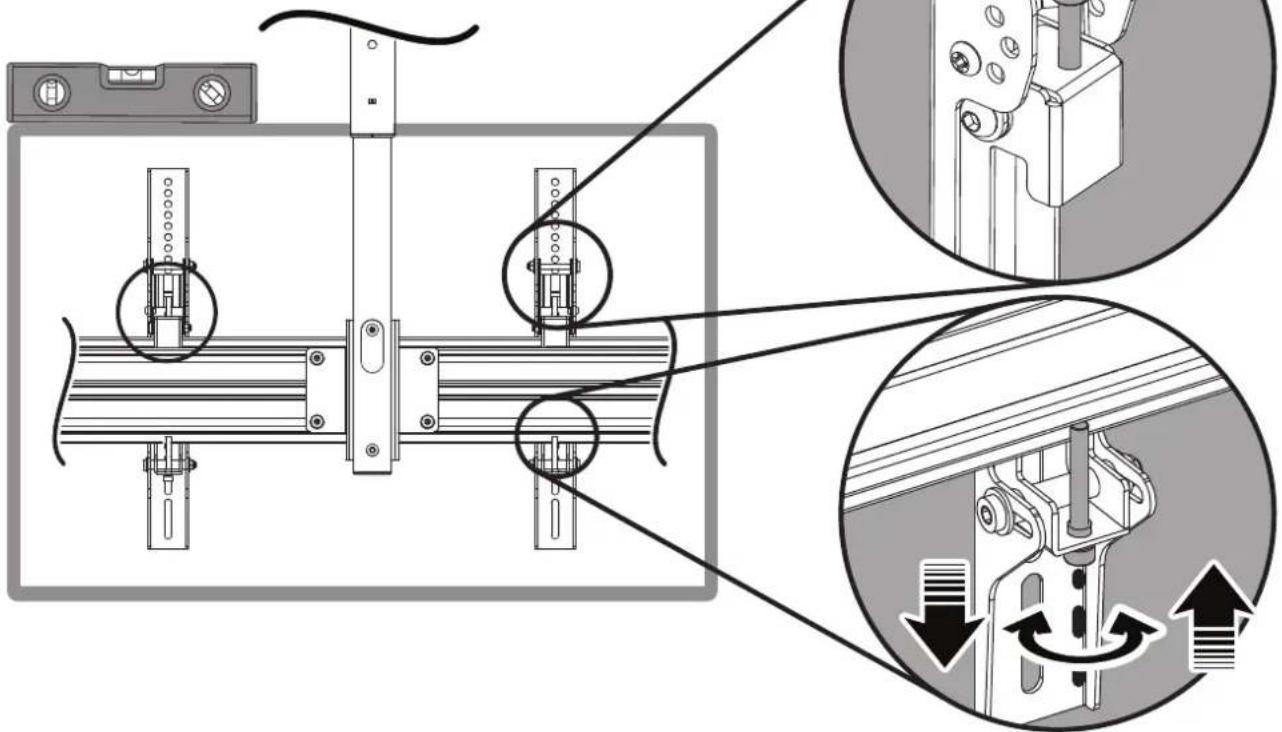

14. Level TV Nivellez le téléviseur Nivelar el televisor

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
