Type de produit	Support mural double écran
Marque	Kanto
Modèle	MBW21PT
Capacité de charge max par écran	30 kg (66 lb)
Compatibilité VESA	200x200 à 600x400 mm
Matériau	Acier
Couleur	Noir
Type de fixation	Murale sur montants bois ou béton plein
Nivellement	Vis de nivellement intégrées
Garantie	5 ans limitée
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter la charge maximale et la capacité du mur (5x le poids combiné)
Pièces détachées	Disponibles auprès du fabricant
Contenu de la boîte	2 supports TV, 1 plaque murale, vis, entretoises, chevilles, outil de nivellement
Utilisation	Intérieur uniquement
Réparabilité	Pièces de rechange disponibles via le service client
Fonctions principales	Support double écran, nivellement indépendant, installation facile
Type de montage	VESA standard
Compatibilité des écrans	Écrans plats ou incurvés avec adaptateurs (entretoises)
Recommandation d'installation	Par un installateur qualifié si nécessaire
Matériaux de fixation	Vis à bois pour montants, chevilles pour béton

FOIRE AUX QUESTIONS - MBW21PT Kanto

Comment installer le support Kanto MBW21PT ?

Suivez les étapes du manuel : 1) Choisissez les vis et entretoises adaptées à votre téléviseur, 2) Fixez les supports TV à l'écran, 3) Calculez la largeur de la plaque murale, 4) Assemblez et montez la plaque murale sur un mur en bois ou en béton, 5) Suspendez les écrans et nivelez avec les vis de nivellement. Utilisez un niveau à bulle pour vérifier.

Quel est le poids maximum supporté par écran ?

Le poids maximum par écran est de 30 kg (66 lb). Ne dépassez jamais cette limite pour éviter tout risque de blessure ou de dommage.

Quels types de murs sont compatibles avec ce support ?

Ce support est conçu pour les murs en bois (montants) et les murs en béton plein. Il ne doit pas être monté sur des murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous avez des doutes.

Comment niveler les écrans après installation ?

Après avoir suspendu les écrans, utilisez les vis de nivellement situées sur les supports pour ajuster l'horizontalité. Tournez les vis dans le sens horaire ou antihoraire pour incliner l'écran jusqu'à ce qu'il soit de niveau.

Puis-je utiliser ce support avec un téléviseur incurvé ?

Oui, le support est compatible avec les téléviseurs incurvés grâce aux entretoises fournies. Utilisez les entretoises pour créer l'espace nécessaire autour des saillies à l'arrière du téléviseur.

Que faire si des vis ou pièces sont manquantes ?

Si des pièces sont manquantes ou défectueuses, contactez directement Kanto via leur site web ou les coordonnées fournies dans la notice. Ne remplacez pas les pièces par des équivalents non fournis.

Quelle est la durée de la garantie ?

Kanto offre une garantie limitée de 5 ans à partir de la date d'expédition pour l'acheteur initial, couvrant les défauts de matériel. Conservez votre facture originale.

Comment nettoyer le support ?

Nettoyez le support avec un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques abrasifs ou de nettoyants liquides qui pourraient endommager la finition.

Ce support est-il compatible avec des écrans VESA non standard ?

Le support est conçu pour les écrans avec des motifs VESA compris entre 200x200 mm et 600x400 mm. Si votre écran a un motif différent, il se peut que vous ayez besoin d'adaptateurs supplémentaires non inclus.

Puis-je utiliser ce support pour un seul écran ?

Oui, le support peut être utilisé pour un seul écran. Il suffit de n'installer qu'un seul support TV sur la plaque murale. Respectez toujours la capacité de charge maximale.

MODE D'EMPLOI MBW21PT Kanto

Merci d'avoir choses Kanto

Lisez entiement ces instructions avant le montage et l'installation. Si vous ne comprendez pas ces instructions, ou vous ave des doutes concernant la sécurité de l'installation, s'il vous plaift consulter un installerateur qualifie. Assurez-vous qu'il n'y a pas de pieces defectueuses ou manquantes. N'utilise pas les pieces defectueuses. Kanto ne peut pas etre tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, I'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des materiaux qui vous manquent, ou si vous n'etes pas certain si un matériel est defectueux, s'il vous plaift contactez Kanto directement par une des methodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 66 lb (30 kg) par téléviseur. Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causeer une instability et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilise pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'accier ou des murs en blocs de béton. Consultez un installeratur qualifié si vous n'étés pas sur du type de mur que vous pourriez avoir.

teur de montant vector de viga

Wood Bit

Forets a bolus Broca para made

Concrete Ceiling

Plafond en beton

Techo de concreto

Hammer

Martillo

1. Select TV Screws and Spacers
   Choisissez les écrous et entreprises de téléviseur
   Selezione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entreprises pour téléviseurs irregulares Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équcherres de téléviseur Fije los soportes de televisor
4. Calculate Wall Plate Width Calcule la largeur de la plaque murale Calcule el ancho de la placar de pared
5. Assemble Wall Plate Assemblez de plaque murale Monte la placacapedared
6. Mount Plate Assembly Montez l'ensemble de plaque Monte el ensamblado de la plac
7. Hang and Secure TVs Suspendez et sécurisez les téléviseurs Cuelgue y asegure los televisores
8. Level TVs Nivellez les téléviseurs Nivelar losTelevisores

IMPORTANT!: Veuillez lisez ce document avant de proceedser a assembler.

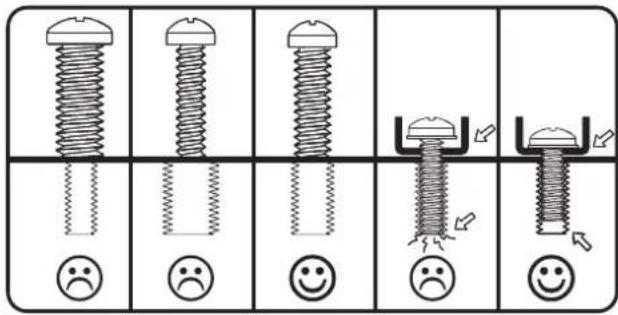

1. Select TV Screws and Spacers Choisissez les vis et les entreprises de téléviseur Selezione tornillos y espaciadores para el televisor

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de désirir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 J-K Choisissez les entreprises

Des entreprises en plastique sont aussi fournies en 2 épaisses différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possedent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entreprises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entreprises.

Les entreprises peuvent être utilisées pour creer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueiller un téléviseur incurve. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVENTISSEMENT / PRECAUCION

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

Assurez you que la surface choise supportera les limites de charge decrites dans la mise en garde de la page deux. Serrez les tire-fonds (N) jusqu'ao que la plaque soit bien a plat contre la surface. Ne serrez pas trop les tire-fonds (N). Chaque tire-fond doit etre placé au millieu d'une solive, d'une poutre ou d'un chevron en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

Assurez-vous que la surface de beton ou de la brique est d'au moins 4" d'épaissieur. Assurez-vous que l'ancré est complètement ras avec la surface du beton, même s'il y a une autre couche de matériel, comme la cloison seche. Si la cloison seche est plus de 5/8" d'épaissieur, des tire fonds personnalisés doivent être utilisés. La densité du beton doit être au moins à 2000 psi.

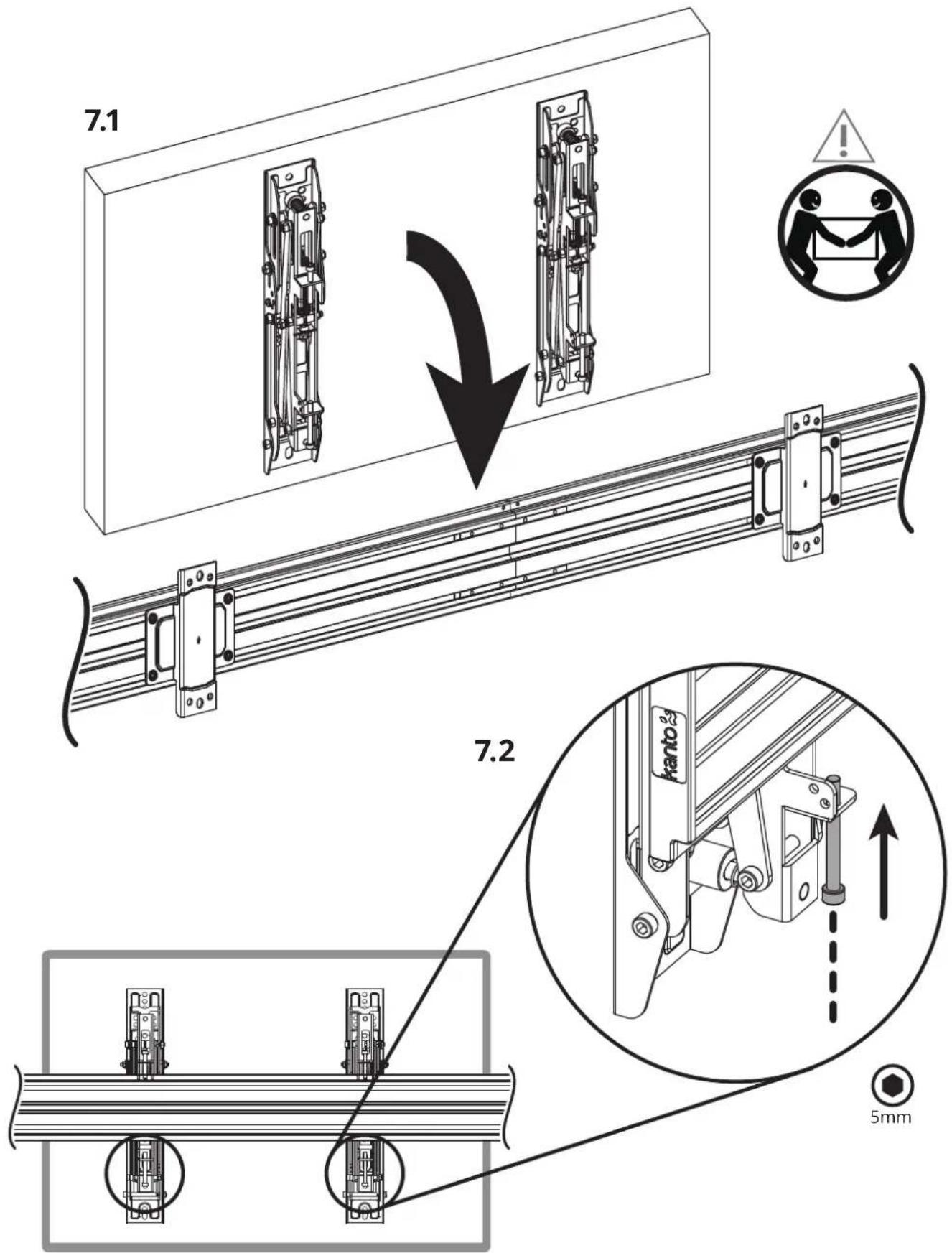

7. Hang and Secure TVs Suspendez et sécurisez les téléviseurs Cuelgue y asegure los televisores

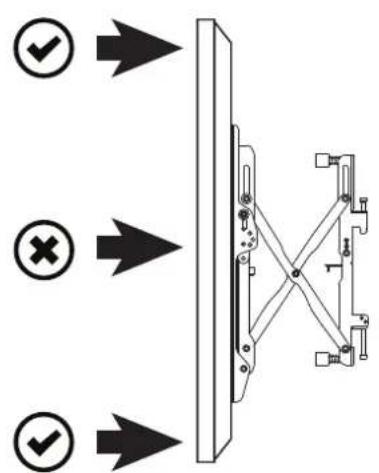

8. Level TVs

Nivellez les téléviseurs Nivelar los televisores

8.2

yu2+ s2

www.kantoaudio.com

f Kanto Audio @kantoaudio kantoaudio

Kanto Living Kanto Living

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout defaulted materiel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel resultant de tels defaults et si Kanto en est informé avant 5 ans suivant la date d'envoi avec presentation de la facture originale délivrée par un revendeur/agree, Kanto s'engage, à sa discrétion, à fournir des pieces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Tout piece de remplacement ou tout apparil de substitution sera garantie pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront charges d'obtenir un numero d'autorisation de re�oit et de payer les frais de retour du produit a un entrepot de Kanto ou un centre agree. Si le materiel est couvert en vertu de la garantie enoncée precedemment, Kanto s'engage a fournir des pieces de remplacement ou substituer le materiel et a assume les frais d'envoi vers le client. Veillez a保守 I'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommendé d'assurer votre colis.

Les renseignements du manuel ont ete soigneusement controlés et sont considerés comme exacts. Kanto decline toutfois toute responsabilité pour toute erreur contene dans le manuel. Kanto ne pourra en aucun cas etre tenu responsable de tout domnage direct, indirect, special, accidentel ou consecutif resultant d'un defaut quelconque de I'equipement, meme si I'eventualite de tels dommages a ete prevenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualite marchande et d'adquation a un usage particulier, toutes expressement exclues.
