Marque	Festo
Modèle	SOEG-RT-M18W-PS-S-2L
Type de produit	Appareil photo (capteur photoélectrique)
Plage de détection max.	0 ... 600 mm
Plage de détection min.	3 ... 80 mm
Tension de service	10 ... 36 VDC (Ub)
Ondulation résiduelle admissible	± 20 % de Ub
Courant à vide	< 15 mA (incl. LED)
Courant de commutation admissible	200 mA
Chute de tension	< 2 V
Temps de réponse / de chute	0,5 ms / 0,5 ms
Protection court-circuits / inversion de polarité	Oui / oui
Capacité commutable max.	1 µF
Température ambiante / de stockage	-25 °C ... +55 °C / -25 °C ... +70 °C
Indice de protection	IP 67
Couple de serrage max.	20 Nm
Matériau du boîtier	Laiton chromé
Matériau de la fenêtre optique	Verre
Nettoyage recommandé	Eau (max. 60 °C) ou isopropanol
Alimentation externe requise	Bloc d'alimentation isolé selon IEC 742/EN 60742/VDE 0551 (TBTS)

FOIRE AUX QUESTIONS - SOEG-RT-M18W-PS-S-2L Festo

Comment aligner correctement le capteur ?

Pour aligner le capteur, orientez-le vers l'objet à détecter. Utilisez la LED de contrôle : verte pour un fonctionnement correct, jaune pour une réflexion de lumière. Ajustez la distance à l'aide du potentiomètre si nécessaire.

Que signifient les LED sur l'appareil ?

La LED verte indique une réserve de capacité suffisante (fonctionnement correct). La LED jaune signale une réflexion de lumière sur l'objet, ce qui peut nécessiter un réalignement.

Quelle est la plage de détection maximale ?

La plage de détection maximale est de 0 à 600 mm avec une plaque de mesure normalisée blanche. La plage minimale est de 3 à 80 mm.

Quelle alimentation électrique utiliser ?

Utilisez une alimentation en tension continue de 10 à 36 VDC (Ub), avec une ondulation résiduelle maximale de ±20 % de Ub. L'alimentation doit être isolée selon les normes IEC 742/EN 60742/VDE 0551 (TBTS, 4 kV min.). Les alimentations à découpage conformes à EN 60950/VDE 0305 sont autorisées.

Comment nettoyer le capteur ?

Nettoyez le capteur à réflexion uniquement avec de l'eau (max. 60 °C) ou de l'isopropanol. N'utilisez pas de solvants agressifs.

Quel est le temps de réponse du capteur ?

Le temps de réponse et le temps de chute sont de 0,5 ms chacun, permettant une détection rapide.

Le capteur est-il protégé contre les courts-circuits ?

Oui, le capteur dispose d'une protection contre les courts-circuits et d'un détrompage (protection contre l'inversion de polarité).

Quel est l'indice de protection IP ?

L'indice de protection est IP 67, ce qui signifie une étanchéité totale à la poussière et une immersion temporaire dans l'eau.

Quels matériaux composent le boîtier et la fenêtre optique ?

Le boîtier est en laiton chromé et la fenêtre optique en verre, assurant robustesse et durabilité.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

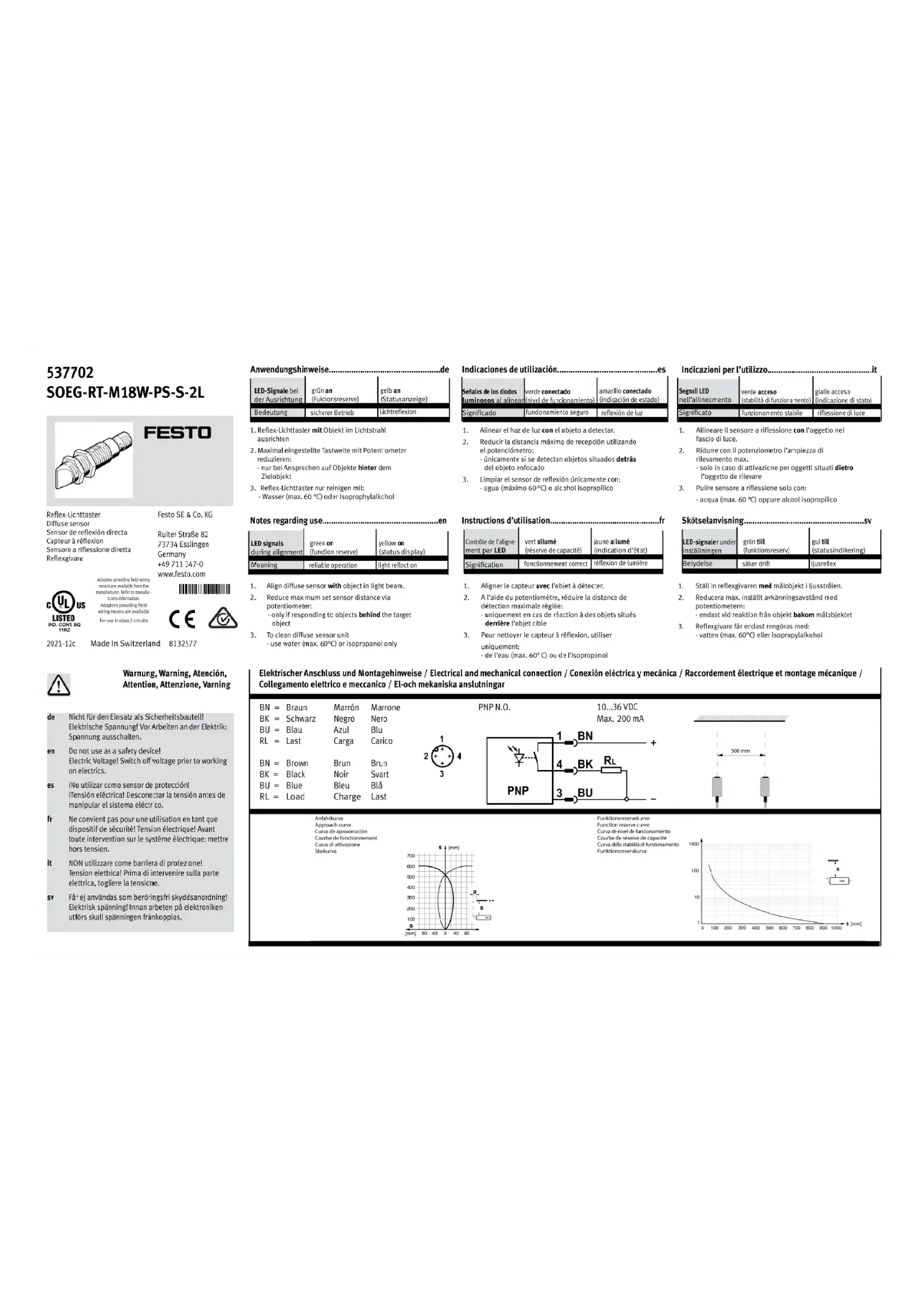

MODE D'EMPLOI SOEG-RT-M18W-PS-S-2L Festo

Instructions d'utilisation.

Contrôle de l'alignement par LED	vert allumé(réserve de capacité)	jaune allumé(indication d'état)
Signification	fonctionnement correct	réflexion de lumière

1. Aligner le capteur avec l'objet à détecter.
2. A l'aide du potentiomètre, réduire la distance de
3. A laie du potentiamètre, la détection maximala réglée:
4. uniquement en cas de réaction à des objets situés

derrière l'objet cible

1. Pour nettover le capteur à réflexion, utiliser
   uniquement:

- de l'eau (max. 60° C) ou de l'isopropanol

N'utiliser que des blocs d'alimentat on isolés selon la norme IEC 742/EN 60742 / VDE 0551 garantissant une tensicn d'isolement de 4 kV min. (TBT). Les alimentations à découpage à la norme EN 60950/VDE 0305 sont permis.

SV

Caractéristiques techniques....fr

Plage de détection max.	0 ... 600 mm*
Plage de détection min.	3 ... 80 mm*
Plage de tension de service	10...36 VDC (=Ub)
Ondulation résiduelle. adm.	± 20% Ub
Courant à vide	<15 mA (incl. LED)
Courant de commut. adm.	200 mA
Chute de tension	<2 V
Temps de réponse	0.5 ms
Temps de chute	0.5 ms
Protection c. courts-circuits	oui
Détrompage	oui
Capacité commutable max.	1 μF
Température ambiante	-25 °C ... +55 °C
Température de stockage	-25 °C ... +70 °C
Protection	IP 67
Couple de serrage max.	20 Nm
Ma:ériau du boîtier	laiton chromé
Ma:ériau de la fenêtre optique	verre
Ma:ériau du câble	-

*mesuré avec une plaque de mesure normalisée blanche
