MODE D'EMPLOI SOOE-DS-R-PNLK-T Festo
Détecteur à réflexion
| SOOE-DS-R-PNLK-T | |
| 8075663 | |
| Procédé de détection | Détecteur à réflexion |
| Type de lumière | LED rouge |
| Spot lumineux max. | 65 mm à 1 000 mm |
| Plage de détection | 2 – 1 000 mm |
| Température ambiante | -40 à 60 °C |
| Matériau de référence | Blanc standard 90 %100 mm x 100 mm |
| Sortie de commutation | Push-pull |
| Fonction d'élément de commutation | PNP commutation claire, NPN commutation obscure, commutable |
| Hystérésis | 20 % |
| Fréquence de commutation max. | 1000 Hz |
| Courant de sortie max. | 100 mA |
| Chute de tension | 0 à 1,5 V |
| Résistance aux courts-circuits | Cyclique |
| Plage de tension de service DC | 10 – 30 V |
| Ondulation résiduelle | 10 % |
| Intensité à vide | 25 mA à 24 V |
| Protection contre l'inversion de polarité | Sur toutes les connexions électriques |
| Raccordement électrique | M8x1 codage A, à 3 pôles, connecteur mâle |
| Matériau contacts à fiche | Alliage de cuivre doré |
| Couple de serrage max. du connecteur mâle | 0,7 Nm |
| Mode de fixation | Avec trou débouchant pour vis M3 |
| Couple de serrage max. | 0,8 Nm |
| Matériau du corps | PC, PMMA |
| Témoin d'état de fonctionnement | LED verte |
| Témoin de fonctionnement | LED jaune |
| Possibilités de réglage | Potentiomètre, apprentissage, iO-Link® |
| Limite basse de la plage de réglage | 75 mm |
| Limite haute de la plage de réglage | 1000 mm |
| Dégré de protection | IP67/IP69K/IP65 |
| Tension d'isolement | 500 V AC |
| Taux de pollution | 3 |
| Certificat UL | cULus Type 1 enclosure Class 2 |
| IO-Link, version du protocole | Appareil V 1.1 |
| IO-Link, mode de communication | COM2 (38,4 kbauds) |
| IO-Link, Port class | A |
| IO-Link, largeur des données de process IN | 1 bit |
| IO-Link, contenu des données de process IN | 1 bit SSC (Switching Signal) |
| IO-Link, contenu des données de process OUT | 2 bits |
| IO-Link, largeur des données de process OUT | 1 bit (Emitter disable), 1 bit (Hold) |
| IO-Link, durée de cycle minimale | 2,3 ms |
| IODD, IO-Link device description | www.festo.com/sp |
SOOE-DS-R-PNLK-T
3.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.
Fonction et utilisation
Zone de détection/Sensibilité
Pour augmenter la zone de détection/sensibilité, tourner le bouton de réglage de la zone de
détection/ sensibilité dans le sens des aiguilles d'une montre. Pour réduire la zone de
détection/sensibilité, tourner le bouton de réglage de la zone de détection/sensibilité dans le
sens contraire des aiguilles d'une montre. Des que la fin de la plage de réglage est atteinte, l'indicateur de signal clignote à une fréquence de 8 Hz.
Configuration de la commutation clair/obscur
Appuyer sur le commutateur clair/obscur pendant plus de 1 seconde (moins de 4 secondes).
Le mode de commutation clair/obscur change et le témoin de fonctionnement correspondant
s allume.
En cas de pression sur le commutateur clair/obscur pendant plus de 4 secondes, le mode de commutation clair/obscur-stevens ou s'oplo de d'agins. Dès vui le commutateur clair/obscur
commutation clair/obscur retourne au réglage d'origine. Des que le commutateur clair/obscur est relâché, l'état actuel est activé.
est teluche, Petit actuer est active.
Rétablissement du réglage à l'usine
Appuyer pendant plus de 10 secondes (moins de 30 secondes) sur le commutateur
clair/obscur jusqu'à ce que toutes les LED s'éteignent. Dès que le commutateur clair/obscur
est relâché, l'indicateur de signal s'allume. Au bout de 5 secondes, le capteur se remet à
fonctionner avec les réglages à l'usine. Au bout de 5 minutes d'inactivité, les fonctions de
réglage sont verrouillées. Pour déverrouiller les fonctions de réglage, tourner de nouveau le bouton de réglage de la zone de détection/sensibilité de plus de 180°
Warnung
Warning
Avertissement
Utiliser exclusivement des sources de courant garantissant une isolation électrique
sûre de la tension de service, conformément à la norme
IEC/EN 60204-1. Observer également les exigences générales s'appliquant aux
circuits électriques TBTS selon IEC/EN 60204-1.

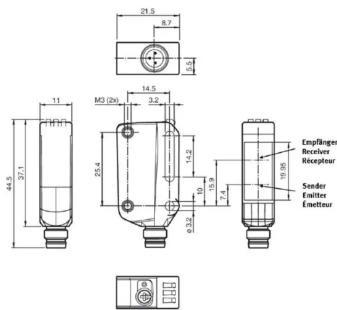

Abmessungen
Dimensions
Dimensions
[Non-Text]
Éléments de signalisation et de commande
| 1 | Hell-/DunkelumschalterLight-/dark switchingCommutateur clair/obscur |
| 2 | EmpndlichkeitssteinstellerSensitivity adjusterBouton de réglage de la sensibilité |
| 3 | Betriebsbereitschaftsanzeige / dunkelschaltendReady status indicator / dark switchingTémoin d'état de fonctionnement/commutation obscure |
| 4 | FunktionsanzeigeFunction indicationTémoin de fonctionnement |
| 5 | Betriebsbereitschaftsanzeige / hellschaltendReady status indicator / light switchingTémoin d'état de fonctionnement/commutation claire |
