MODE D'EMPLOI PEV-1/4-WD-LED-230 Festo

Instructions de montage

8189927

2023-12

[8189931]

8189927

Traduction de la notice originale

© 2024 Tous droits réservés à la Festo SE & Co. KG

1

Tous les documents disponibles sur le produit → www.festo.com/sp.

2 Sécurité

2.1 Instructions de sécurité

-Avant toute intervention sur le produit, couper l'alimentation électrique, contrôler l'absence de tension et sécuriser l'alimentation contre toute remise en marche.

2.2 Utilisation conforme à l'usage prévu

Le connecteur coudé est un connecteur confectionnable et il connecte le mano-contact PEV-1/4-B(-OD), PEV-1/4-SC-OD ou PEV-1/4-A-SW27-B-OD avec une commande.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé a une formation en électrotechnique.

3 Informations complémentaires

• Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. → www.festo.com.

- Accessoires et pièces de rechange → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

1 2 3 4 5 6

1 Vis de pression (1x)
2 Disque (1x)
3 Joint d'étanchéité (1x)
4 Vis centrale (1x)
5 Boîtier (1x)
6 Porte-contacts (1x) avec bornes à vis, LED verte, LED jaune

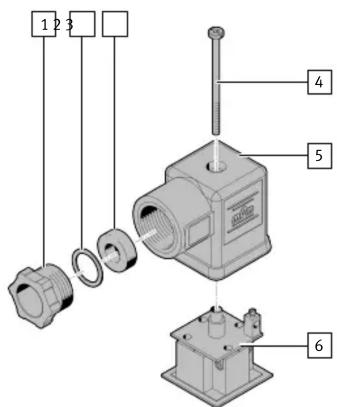

Fig. 1
4.2 Non compris dans la fourniture

7 8

7 Manocontact (1x)
PEV-1/4-B(-OD),
PEV-1/4-SC-OD
ou PEV-1/4-A-SW27-B-OD

8 Câble (1x)

Fig. 2
5 Brochage
Affectation des broches Broche Raccord

	1 Tension de service
	2 Contact NF
	3 Contact NO
	4 LED
	+	Mise à la terre

Tab. 1 : Brochage

Raccordement électrique 1Côté appareils de terrain	Schéma de circuit Raccordement	électrique 2Côté commande

Tab. 2 : Schéma de circuit

| LED verte LED jaune Signification

[∅WZZ]	éteinte		allumée en jaune	La pression relative mesurée est inférieure à la valeur de seuil.
	allumée en vert		éteinte	La pression relative mesurée est supérieure à la valeur de seuil.

Tab. 3 : Témoin d'état de commutation

6 Montage

6.1 Préparation

• Dévisser la vis centrale 4 hors du boîtier 5.

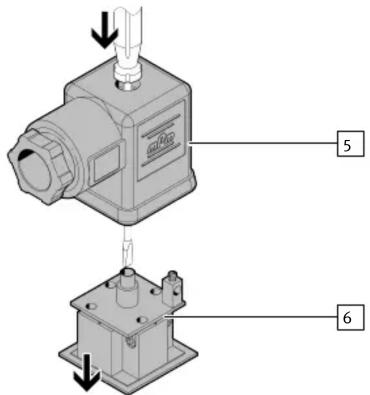

Fig. 4
• Extraire le porte-contacts 6 du boîtier 5.

1 2 3 5

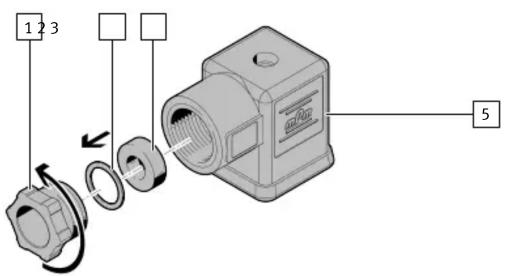

Fig. 5
1. Dévisser la vis de pression 1.
2. Retirer la rondelle 2 et le joint d'étanchéité 3 du boîtier 5.

6.2 Assemblage

1 2 3 5 8

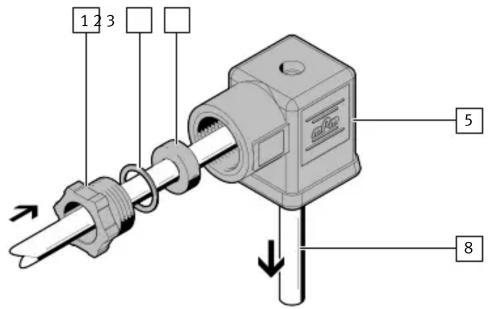

Fig. 6
1. Pousser la vis de pression 1, la rondelle 2 et le joint d'étanchéité 3 sur le câble 8.
2. Faire passer le câble 8 à travers le boîtier 5.

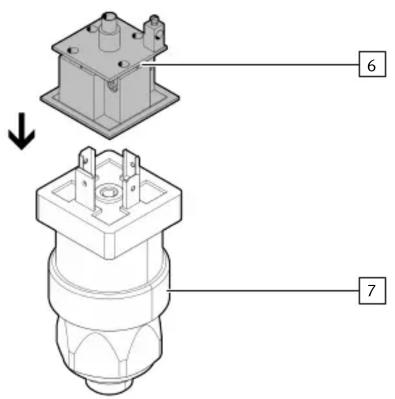

Fig. 7
- Enfichez le porte-contacts 6 sur le manocontact 7. Faire attention à l'orientation des contacts.

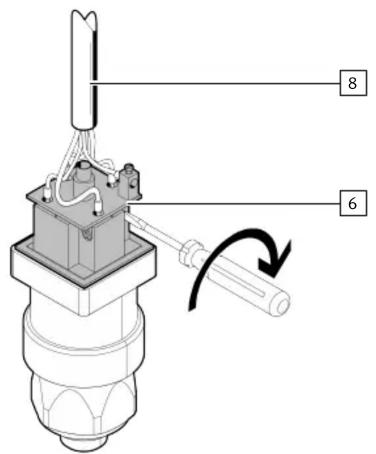

Fig. 8
1. Dénuder le câble 8 sur 40 mm.
2. Dénuder les conducteurs sur 5 mm. Utiliser des cosses pour les fils flexibles.
3. Guider les conducteurs dans les bornes à vis du porte-contacts 6.
Serrer les vis des bornes à vis. Couple de serrage : 0,2 Nm ± 20 %

8 5 6 7

Fig. 9

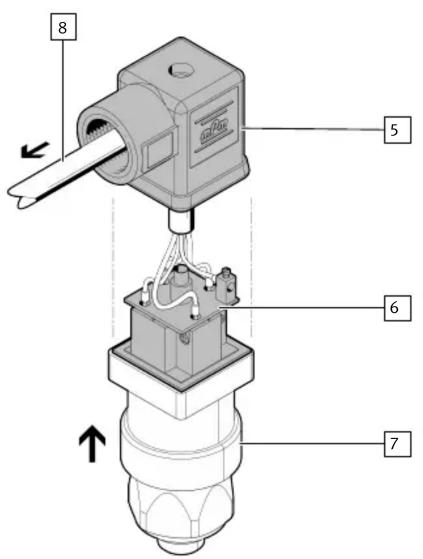

1. Faire passer le câble 8 à travers le boîtier 5.
2. Ne pas couvrir le trou pour la vis centrale.
3. Enficher le boîtier 5 sur le manocontact 7 avec le porte-contact 6.

4

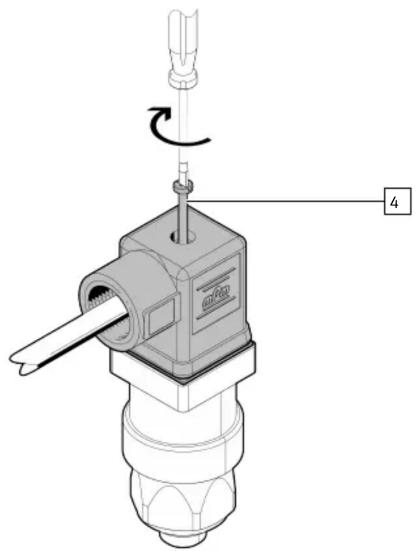

Fig. 10
- Serrer la vis centrale 4. Couple de serrage : 0,55 Nm ± 10 %

1 2 3 5

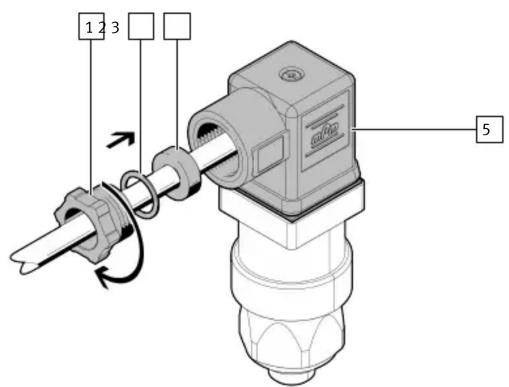

Fig. 11
1. Pousser le joint d'étanchéité 3, la rondelle 2 et la vis de pression 1 dans le boîtier 5.
2. Serrer la vis de pression 1. Couple de serrage : 0,3 Nm ± 20 %

7 Caractéristiques techniques
PEV-1/4-WD-LED-230

Certificats, déclaration de conformité	→ www.festo.com/sp
Diamètre de câble [mm] 4,5 ... 11,0
Presse-étoupe Pg11
Plage de tension de service [V] 140 ... DC	180
Plage de tension de service [V] 150 ... AC	230
Intensité maximale admis-sible à 40 °C
Degré de protection à l'état monté	IP65
Niveau de pollution 3
Température ambiante [°C]–40 ... +80
Témoin d'état de commuta-tion	LED jaune, LED verte
Raccordement électrique 1
Fonctionnement Côté appareils de terrain
Type de raccordement Connecteur femelle
Technique de raccordement Plan de pose	forme A selon EN 175301-803
Nombre de pôles/fils 4
Pôles/fils occupés 4
Mode de fixation Vis centrale M3
Raccordement électrique 2
Fonctionnement Côté commande
Technique de raccordement Borne à vis
Section de raccordement [mm2] 0,25 avec Cosse	... 1,5
Nombre de pôles/fils 5
Pôles/fils occupés 5

Tab. 4 : Caractéristiques techniques
