PEV-1/4-A-WD - Connecteur électrique industriel Festo - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Vanne de régulation pneumatique
Dimensions	1/4 pouce
Pression de fonctionnement	0 à 10 bar
Température de fonctionnement	-10 à 50 °C
Matériau du corps	Aluminium
Type de connexion	Filetage G1/4
Utilisation	Régulation de flux d'air dans les systèmes pneumatiques
Maintenance	Vérifier régulièrement l'étanchéité et nettoyer les filtres
Sécurité	Ne pas dépasser la pression maximale recommandée
Informations générales	Produit adapté pour des applications industrielles variées

FOIRE AUX QUESTIONS - PEV-1/4-A-WD Festo

Qu'est-ce que le Festo PEV-1/4-A-WD ?

Le Festo PEV-1/4-A-WD est un dispositif de régulation de pression conçu pour des applications industrielles.

Comment installer le Festo PEV-1/4-A-WD ?

Assurez-vous que l'alimentation est coupée, puis connectez le dispositif aux tuyaux d'entrée et de sortie conformément aux instructions du manuel d'utilisation.

Quelle est la plage de pression du Festo PEV-1/4-A-WD ?

La plage de pression est généralement comprise entre 0 et 10 bars, mais veuillez consulter le manuel pour des spécifications exactes.

Que faire si le Festo PEV-1/4-A-WD fuit ?

Vérifiez toutes les connexions pour vous assurer qu'elles sont bien serrées. Si la fuite persiste, il peut être nécessaire de remplacer le joint d'étanchéité.

Comment régler la pression sur le Festo PEV-1/4-A-WD ?

Utilisez la vis de réglage située sur le dessus de l'appareil pour ajuster la pression selon vos besoins.

Le Festo PEV-1/4-A-WD est-il compatible avec tous les fluides ?

Ce dispositif est conçu principalement pour l'air comprimé. Pour d'autres fluides, veuillez vous référer aux spécifications du fabricant.

Comment savoir si le Festo PEV-1/4-A-WD fonctionne correctement ?

Vérifiez que le manomètre affiche la pression correcte et écoutez s'il y a des bruits anormaux lors de son fonctionnement.

Où puis-je trouver le manuel d'utilisation du Festo PEV-1/4-A-WD ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Festo ou contactant leur service client.

Que faire si le Festo PEV-1/4-A-WD ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée et que le dispositif est sous tension. Si le problème persiste, contactez le support technique.

Comment entretenir le Festo PEV-1/4-A-WD ?

Un entretien régulier consiste à nettoyer les filtres, vérifier les joints d'étanchéité et s'assurer qu'il n'y a pas de fuites.

MODE D'EMPLOI PEV-1/4-A-WD Festo

Instructions de montage

8189918

2023-12a

[8189922]

8189918

Traduction de la notice originale

© 2024 Tous droits réservés à la Festo SE & Co. KG

1

Tous les documents disponibles sur le produit → www.festo.com/sp.

2 Sécurité

2.1 Instructions de sécurité

-Avant toute intervention sur le produit, couper l'alimentation électrique, contrôler l'absence de tension et sécuriser l'alimentation contre toute remise en marche.

2.2 Utilisation conforme à l'usage prévu

Le connecteur coudé est un connecteur confectionnable reliant le manocontact PEV-1/4-A-SW27 à une commande.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé à une formation en électrotechnique.

3 Informations complémentaires

-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

→ www.festo.com.

-Accessoires et pièces de rechange → www.festo.com/catalogue.

4 Récapitulatif

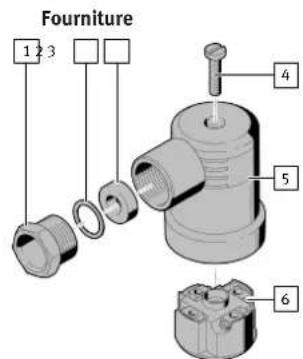

4.1

1 Vis de pression (1x)
2 Disque (1x)
3 Joint d'étanchéité (1x)
4 Vis centrale (1x)
5 Boîtier (1x)
6 Porte-contacts (1x) avec bornes à vis

Fig. 1

4.2 Non compris dans la fourniture

7 8

7 Manocontact (1x) PEV-1/4-A-SW27
8 Câble (1x)

5 Brochage

Raccordement électrique 1Côté appareils de terrain		Raccord Raccordement électrique 2Côté commande
	1 Tension de service 1
	2 Contact NF 2
	3 Mise à la terre 3
	4 Contact NO 4

Tab. 1 : Brochage

6 Montage

6.1 Préparation

• Dévisser la vis centrale 4 hors du boîtier 5.

• Extraire le porte-contacts 6 du boîtier 5.

1 2 3 5

Fig. 5

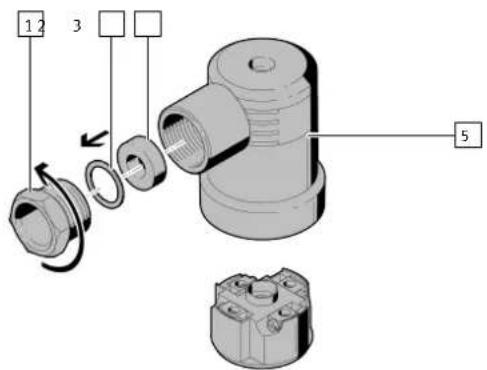

1. Dévisser la vis de pression 1.
2. Retirer la rondelle 2 et le joint d'étanchéité 3 du boîtier 5.

Fig. 2

6.2 Assemblage

7 6

Fig. 6

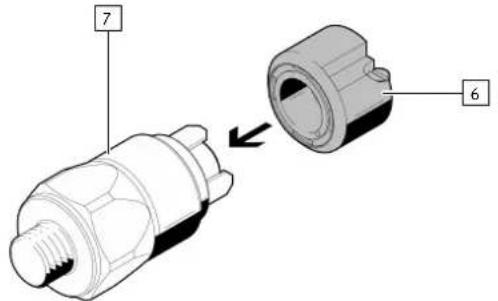

- Enfichez le porte-contacts 6 sur le manocontact 7. Faire attention à l'orientation des contacts.

1 2 3 5 8

Fig. 7

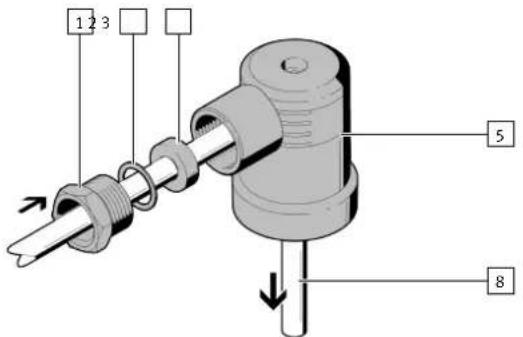

1. Pousser la vis de pression 1, la rondelle 2 et le joint d'étanchéité 3 sur le câble 8.
2. Faire passer le câble 8 à travers le boîtier 5.

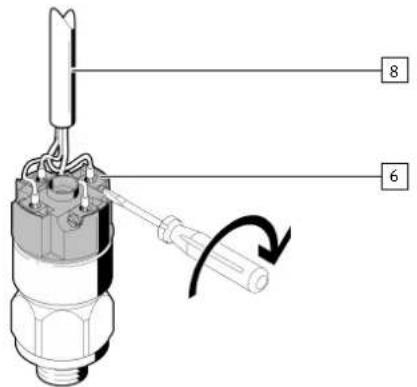

1. Dénuder le câble 8 sur 40 mm.
2. Dénuder les conducteurs sur 5 mm. Utiliser des cosses pour les conducteurs flexibles.
3. Guider les conducteurs dans les bornes à vis du porte-contacts 6.

Serrer les vis des bornes à vis.

Couple de serrage : 0,2 Nm ± 20 %

1. Faire passer le câble 8 à travers le boîtier 5.
2. Ne pas couvrir le trou pour la vis centrale.
3. Enficher le boîtier 5 sur le manocontact 7 avec le porte-contact 6.

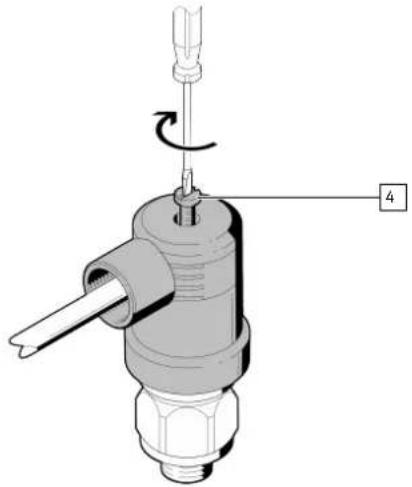

- Serrer la vis centrale [4]. Couple de serrage : 0,55 Nm ± 10 %

1 2 3 5

Fig. 11

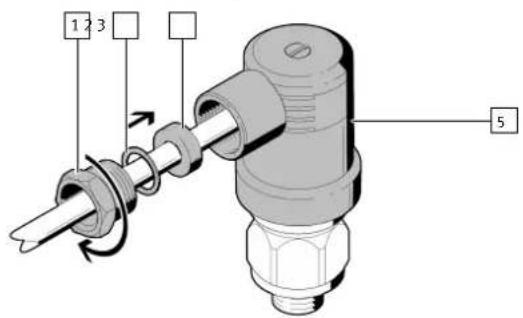

1. Pousser le joint d'étanchéité 3, la rondelle 2 et la vis de pression 1 dans le boîtier 5.
2. Serrer la vis de pression 1. Couple de serrage : 0,35 Nm ± 20 %

7 Caractéristiques techniques

PEV-1/4-A-WD

Certificats, déclaration de conformité	→ www.festo.com/sp
Diamètre de câble [mm] 4,5 ... 6,5
Presse-étoupe Pg9
Plage de tension de service [V] 250 DC
Plage de tension de service [V] 250 AC
Intensité maximale admis- [A] 4 sible à 40 °C
Degré de protection à l'état monté	IP65
Niveau de pollution 3
Température ambiante [°C]-20 ... +100
Raccordement électrique 1
Fonctionnement	Côté appareils de terrain
Type de raccordement	Connecteur femelle
Nombre de pôles/fils	4
Pôles/fils occupés	4
Mode de fixation	Vis centrale
Raccordement électrique 2
Fonctionnement	Côté commande
Technique de raccordement	Borne à vis
Section de raccordement [mm2] avec Cosse	0,1 ... 1,5
Nombre de pôles/fils	4
Pôles/fils occupés	4

Tab. 2 : Caractéristiques techniques
