Type de produit	Câble de liaison pour distributeurs
Marque	Festo
Modèle	NEBV
Catégorie	Câble pour ordinateur et périphérique
Composition du câble	3 conducteurs de 0,5 mm²
Diamètre du câble	5,2 mm
Tension de service	0 ... 230 V AC/DC
Courant maximal	6 A à 40 °C
Degré de protection	IP65/IP67 (à l'état monté)
Température ambiante (fixe)	-20 ... +70 °C
Température ambiante (mobile)	-5 ... +70 °C
Rayon de courbure (mobile)	≥ 52 mm
Matériau de la gaine	PVC
Raccordement côté appareil	Connecteur femelle, boîtier étroit
Raccordement côté commande	Extrémité nue avec cosses
Couple de serrage	0,5 Nm ± 20 %
Sécurité	Ne pas démonter sous tension ; respecter les couples de serrage
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits agressifs
Pièces détachées disponibles	Connecteur femelle, joint, vis, cosse
Usage normal	Câble de liaison pour électrodistributeurs

FOIRE AUX QUESTIONS - NEBV Festo

Comment installer le connecteur femelle du câble NEBV ?

Fixer le joint sur le connecteur femelle par engagement positif, puis insérer le connecteur dans le connecteur mâle approprié et serrer la vis à 0,5 Nm.

Quels outils sont nécessaires pour le montage ?

Un tournevis cruciforme de type Z (taille 2,5) pour la vis centrale, et éventuellement un outil de dénudage pour les extrémités de câble.

Peut-on utiliser ce câble dans une chaîne porte-câble ?

Non, ce câble peut être plié dynamiquement mais n'est pas conçu pour les robots ou les chaînes porte-câbles.

Quelle est la plage de température de fonctionnement ?

En câblage fixe : -20 à +70 °C. En câblage mobile : -5 à +70 °C.

Comment assurer l'étanchéité du connecteur ?

Le joint fourni doit être monté sur le connecteur femelle avant insertion. Le degré de protection IP65/IP67 n'est garanti qu'à l'état monté.

Quelle est la tension maximale supportée ?

La tension de service peut aller jusqu'à 230 V AC ou DC.

Comment câbler les brins côté commande ?

Suivre l'affectation des contacts : broche 1 (BK), broche 2 (BK), broches 3 et 4 (GNYE). Raccorder la borne de terre au potentiel de mise à la terre.

Que faire en cas de dommage sur le câble ?

Vérifier l'état du connecteur et du joint. Les pièces détachées (connecteur femelle, joint, vis, cosse) sont disponibles. Remplacer les pièces endommagées.

Ce câble est-il compatible avec les distributeurs Festo ?

Oui, il est spécialement conçu comme câble de liaison pour les électrodistributeurs Festo.

Comment nettoyer le câble ?

Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ou de produits abrasifs.

MODE D'EMPLOI NEBV Festo

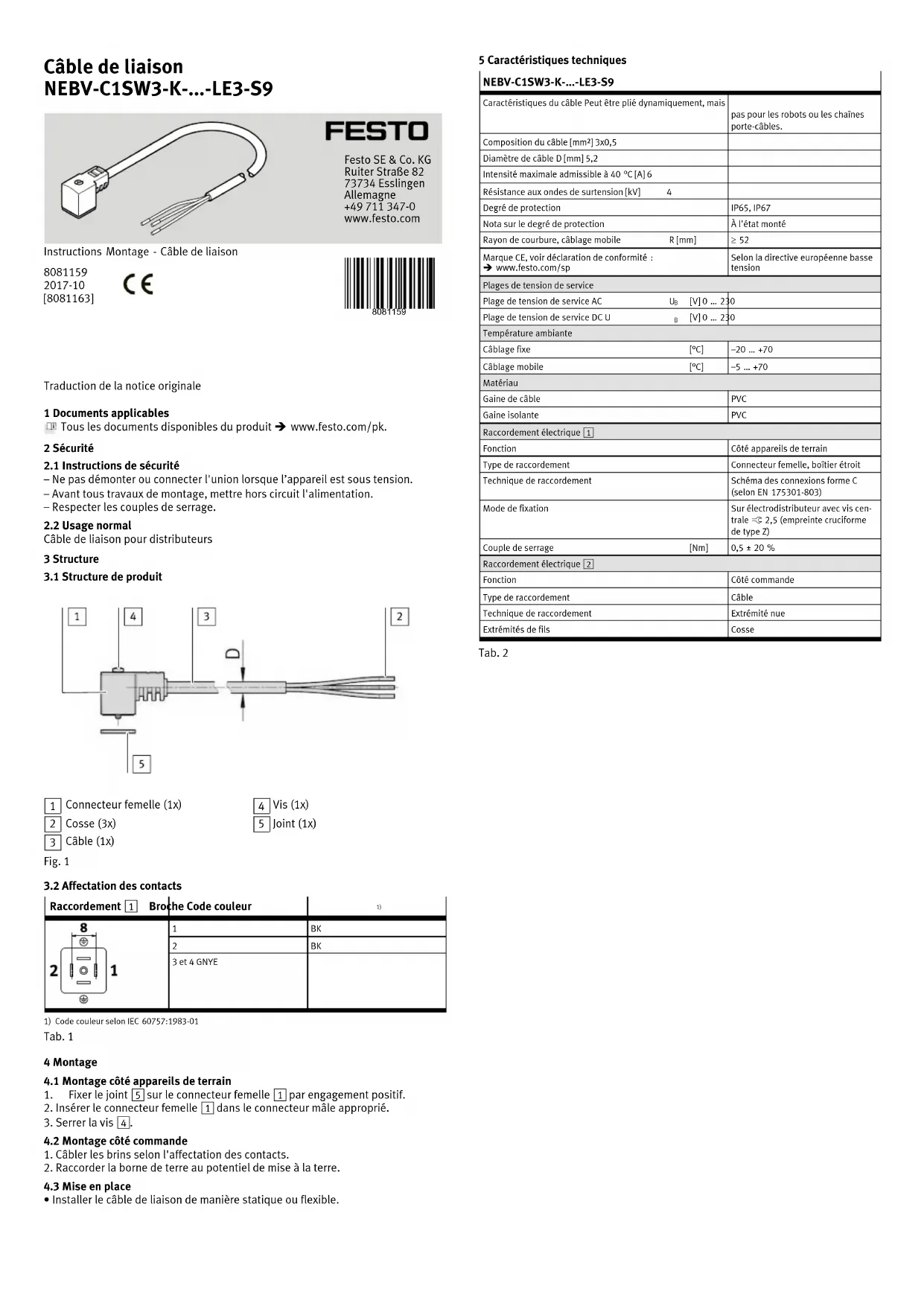

Câble de liaison NEBV-C1SW3-K-...-LE3-S9

Instructions Montage - Câble de liaison

8081159

2017-10

[8081163]

Traduction de la notice originale

Tous les documents disponibles du produit → www.festo.com/pk.

2 Sécurité

2.1 Instructions de sécurité

- Ne pas démonter ou connecter l'union lorsque l'appareil est sous tension.

– Avant tous travaux de montage, mettre hors circuit l'alimentation.

– Respecter les couples de serrage.

2.2 Usage normal

Câble de liaison pour distributeurs

3 Structure

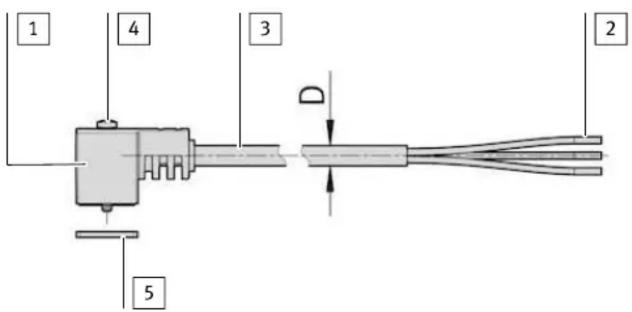

3.1 Structure de produit

1 4 3 2 5

1 Connecteur femelle (1x)

4 Vis (1x)

2 Cosse (3x)

5 Joint (1x)

3 Câble (1x)

Fig. 1

3.2 Affectation des contacts

Raccordement 1 Broche Code couleur		1)
2 8 1	1	BK
	2	BK
	3 et 4 GNYE

1) Code couleur selon IEC 60757:1983-01

Tab. 1

4 Montage

4.1 Montage côté appareils de terrain

1. Fixer le joint 5 sur le connecteur femelle 1 par engagement positif.

2. Insérer le connecteur femelle 1 dans le connecteur mâle approprié.

3. Serrer la vis 4.

4.2 Montage côté commande

1. Câbler les brins selon l'affectation des contacts.

2. Raccorder la borne de terre au potentiel de mise à la terre.

4.3 Mise en place

- Installer le câble de liaison de manière statique ou flexible.

5 Caractéristiques techniques

Caractéristiques du câble Peut être plié dynamiquement, mais	pas pour les robots ou les chaînes porte-câbles.
Composition du câble [mm2] 3x0,5
Diamètre de câble D [mm] 5,2
Intensité maximale admissible à 40 °C [A] 6
Résistance aux ondes de surtension [kV] 4
Degré de protection	IP65, IP67
Nota sur le degré de protection	À l'état monté
Rayon de courbure, câblage mobile R [mm]	≥ 52
Marque CE, voir déclaration de conformité :→ www.festo.com/sp	Selon la directive européenne basse tension
Plages de tension de service
Plage de tension de service AC UB [V] 0 ... 230
Plage de tension de service DC UB [V] 0 ... 230
Température ambiante
Câblage fixe [°C]	-20 ... +70
Câblage mobile [°C]	-5 ... +70
Matériau
Gaine de câble	PVC
Gaine isolante	PVC
Raccordement électrique 1
Fonction	Côté appareils de terrain
Type de raccordement	Connecteur femelle, boîtier étroit
Technique de raccordement	Schéma des connexions forme C (selon EN 175301-803)
Mode de fixation	Sur électrodistributeur avec vis centrale 2,5 (empreinte cruciforme de type Z)
Couple de serrage [Nm]	0,5 ± 20 %
Raccordement électrique 2
Fonction	Côté commande
Type de raccordement	Câble
Technique de raccordement	Extrémité nue
Extrémités de fils	Cosse

Tab. 2
