MODE D'EMPLOI DASP-V4-12-A-R1 Festo
Instructions de montage
8179836
2022-11
[8179840]
8179836
Traduction de la notice originale
© 2023 Tous droits réservés à la Festo SE & Co. KG
Tous les documents disponibles sur le produit → www.festo.com/sp.
| Document Produit Sommaire | ||
| Mode d'emploi Capteur de proximité | CRSMT-8M-PS-24V-K-... | - |
Tab. 1 : Documents applicables
2 Sécurité
2.1 Instructions de sécurité
-Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
2.2 Utilisation conforme à l'usage prévu
-Le montage du capteur DASP-V4-8-A-R1 fixe le capteur de proximité aux tirants des vérins normalisés CRDNG-32 ... -63.
-Le montage du capteur DASP-V4-12-A-R1 fixe le capteur de proximité aux tirants des vérins normalisés CRDNG-80 ... -125.
3 Informations complémentaires
-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. → www.festo.com.
-Accessoires → www.festo.com/catalogue.
4 Récapitulatif
4.1 Fourniture
Fig. {!nr!} 1
1 Montage du capteur (1x)
2 Vis sans tête (1x)
4.2 Non compris dans la fourniture

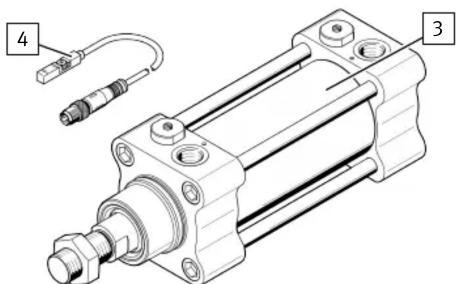

3 Vérin normalisé (1x) CRDNG
4 Capteur de proximité (1X) CRSMT-8M
5 Montage


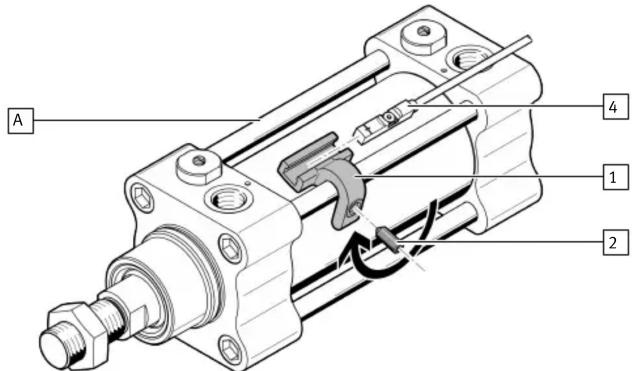

- Positionner le montage du capteur 1 sur un des tirants [A].
- Fixer légèrement le montage du capteur 1 avec la vis sans tête 2.

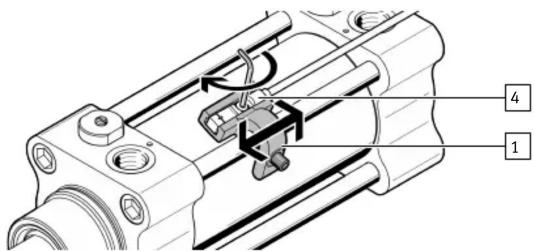

- Orienter le capteur de proximité 4 avec la sortie de câble vers le centre du vérin de sorte que toutes les positions de commutation soient possibles.
- Placer le capteur de proximité 4 dans le montage du capteur.
- Serrez la vis du capteur de proximité 4 à fond.
- Cote sur plats : 1,5

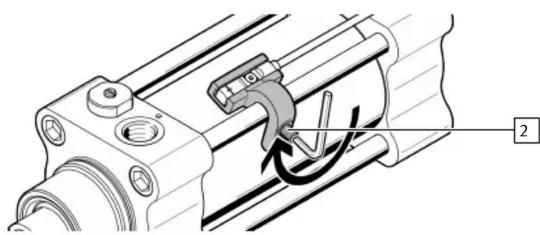

-Couple de serrage : 0,3 Nm ± 20 % - Positionner le montage du capteur 1 et le capteur de proximité 4 dans la position de commutation souhaitée.
- Visser la vis sans tête 2 à fond. Couple de serrage : 0,8 Nm ± 25 %
