MODE D'EMPLOI DADG-D-F8-40 Festo

capteur de proximité

FESTO Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne [phone] www.festo.com

Traduction de la notice originale

Tous les documents relatifs au produit → www.festo.com/pk.

Document Produit Contenu
Instructions Frein de retenue D	ACS-...-SVérin avec frein de retenue DFLC/DFLG-...-S	Utilisation
Instructions du fabricant d'origine	Capteur de proximité Contrinex DW-AD-603-M4	Installation

2.1 Instructions de sécurité

• Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
• Respecter les couples de serrage. Sans indication spéciale, la tolérance est de ± 20 %.

2.2 Usage normal

Surveillance d'état des freins de retenue DACS, DFLC et DFLG.

2.3 Mauvais usage prévisible

Le capteur de proximité inductif DADG-D-F8 sert exclusivement à la surveillance d'état et n'est pas approprié en tant que système de contrôle lié à la sécurité.

3 Informations complémentaires

• Accessoires → www.festo.com/catalogue.
• Pièces de rechange → www.festo.com/spareparts.

4 Vue d'ensemble du produit

4.1 Récapitulatif

4.1.1 Fourniture

1 Capteur de proximité (1X)

Fig. 1

4.1.2 Non compris dans la fourniture

2 Frein de retenue (1x) DACS-...-S, Vérin avec frein de retenue DFLC/DFLG-...-S

Fig. 2

4.2 Fonction

État du frein de retenue État du signal
fermé allumé
ouvert éteint

Tab. 2 Surveillance d'état

5 Montage

1. Mettre le frein de retenue 2 hors pression.
2. Dévisser la vis sans tête [A] pour la sortir de la surface enveloppante.

1 D 2 B C

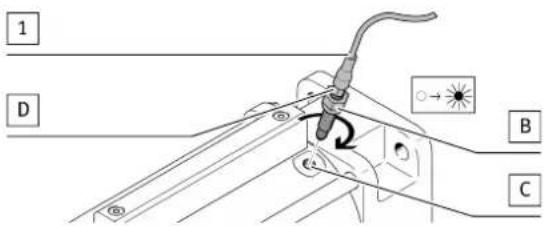

Fig. 4 Visser le capteur de proximité

1. Visser le capteur de proximité 1 jusqu'en butée dans le filetage [C]. Utiliser le six pans (D) sur le capteur.
   Le contre-écrou [B] ne repose pas sur la surface enveloppante.
2. Raccorder le capteur de proximité 1. → Le signal est allumé.

Fig. 5 Ajustage du capteur de proximité

- Dévisser lentement le capteur de proximité 1 jusqu'à ce que le signal s'éteigne.

Fig. 6 Ajustage du capteur de proximité

- Visser lentement le capteur de proximité 1 jusqu'à ce que le signal s'allume.

Fig. 7 Bloquer le capteur de proximité

- Serrer le contre-écrou [B]. Couple de serrage : 4 Nm

6 Caractéristiques techniques

DADG-D-F8

Type de montage à fleur
Température ambiante [°C]–25 ... +70
Fréquence de commutation f [Hz] 5000
Degré de protection	IP67
Matériau du boîtier	Acier, phosphaté
Matériau du câble	TPE-U (PUR)
Chute de tension Ud [V]	≤ 2

Tab. 3 Caractéristiques techniques
