Caractéristiques techniques	Module SFP 1000BASE-T, compatible avec les ports SFP des équipements réseau.
Utilisation	Idéal pour les connexions réseau à haute vitesse sur des distances allant jusqu'à 100 mètres via un câble Cat 5e ou supérieur.
Maintenance et réparation	Pas de maintenance requise ; remplacez simplement le module en cas de défaillance.
Sécurité	Conforme aux normes de sécurité électrique, aucun risque d'électrocution lors de l'installation.
Informations générales	Compatible avec une large gamme de commutateurs et de routeurs, installation plug-and-play.

FOIRE AUX QUESTIONS - ET91000SFP2C StarTech.com

Quel type de câble dois-je utiliser avec le StarTech.com ET91000SFP2C ?

Vous devez utiliser un câble SFP compatible, tel qu'un câble en fibre optique ou un câble en cuivre, selon vos besoins de connexion.

Comment installer le StarTech.com ET91000SFP2C ?

Insérez simplement le module SFP dans le port SFP de votre équipement réseau jusqu'à ce qu'il soit bien en place.

Le StarTech.com ET91000SFP2C est-il compatible avec tous les équipements réseau ?

Le StarTech.com ET91000SFP2C est compatible avec la plupart des équipements réseau qui prennent en charge les modules SFP, mais il est toujours recommandé de vérifier la compatibilité avec le fabricant de votre équipement.

Quels sont les débits de transfert pris en charge par le StarTech.com ET91000SFP2C ?

Le StarTech.com ET91000SFP2C prend en charge des débits de transfert allant jusqu'à 1 Gbit/s.

Comment résoudre un problème de connexion avec le StarTech.com ET91000SFP2C ?

Vérifiez d'abord que le module est correctement installé. Ensuite, assurez-vous que les câbles sont en bon état et bien connectés. Si le problème persiste, essayez de redémarrer vos équipements réseau.

Y a-t-il des mises à jour de firmware disponibles pour le StarTech.com ET91000SFP2C ?

Le StarTech.com ET91000SFP2C ne nécessite généralement pas de mises à jour de firmware, mais vous pouvez vérifier le site Web de StarTech.com pour toute information ou mise à jour pertinente.

Quelle est la garantie du StarTech.com ET91000SFP2C ?

Le StarTech.com ET91000SFP2C est généralement couvert par une garantie limitée de 2 ans, mais il est conseillé de vérifier les détails sur le site de StarTech.com.

Puis-je utiliser le StarTech.com ET91000SFP2C avec un équipement non StarTech ?

Oui, le StarTech.com ET91000SFP2C est conçu pour être interopérable avec d'autres marques d'équipements réseau, tant qu'ils sont compatibles avec les modules SFP.

Comment nettoyer le module StarTech.com ET91000SFP2C ?

Utilisez un chiffon doux et propre pour essuyer le module, en veillant à ne pas toucher les connecteurs en métal. Évitez d'utiliser des produits chimiques agressifs.

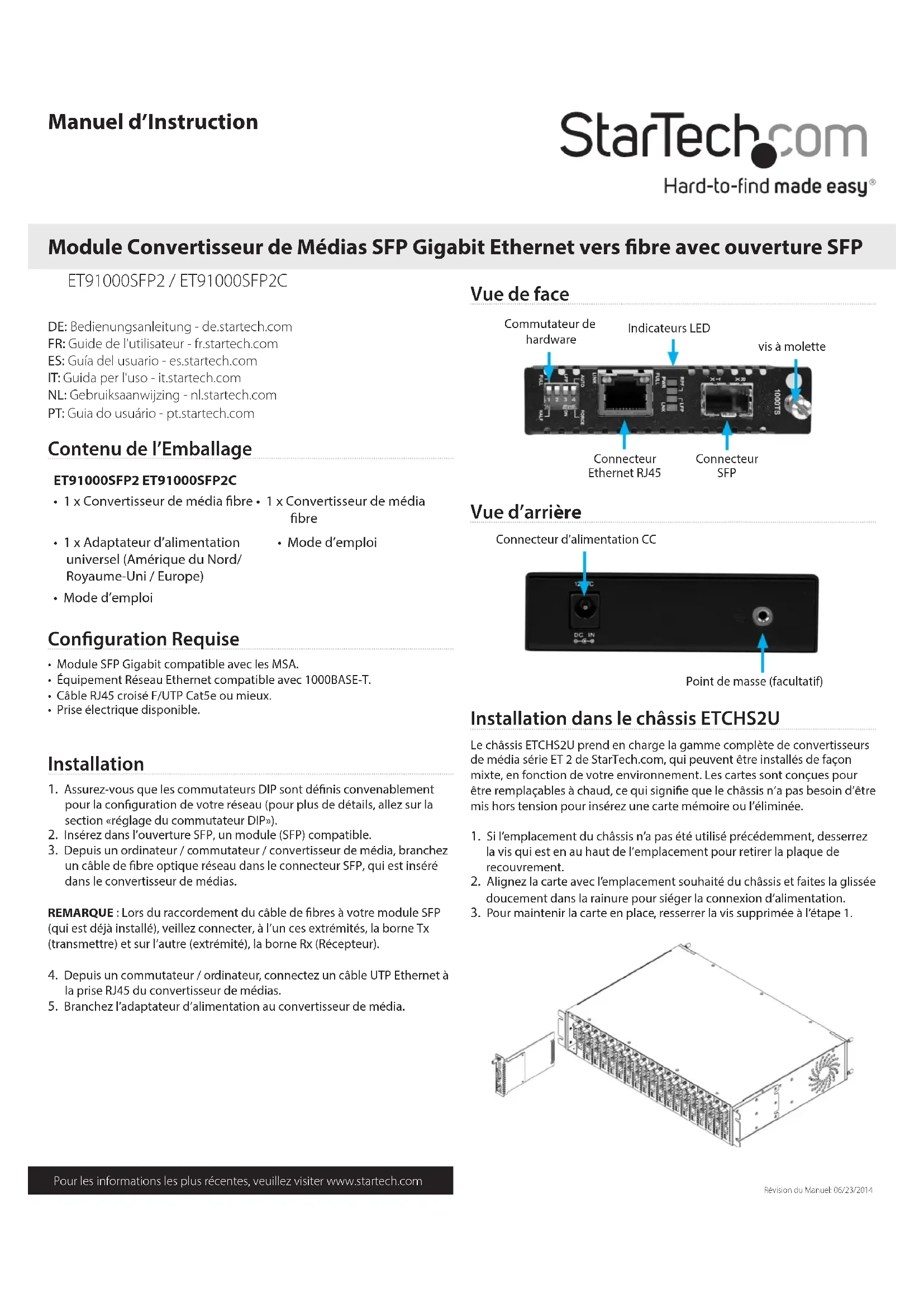

MODE D'EMPLOI ET91000SFP2C StarTech.com

• 1 x Convertisseur de média bre • 1 x Convertisseur de média bre

• 1 x Adaptateur d’alimentation universel (Amérique du Nord/ Royaume-Uni / Europe)

• Module SFP Gigabit compatible avec les MSA.• Équipement Réseau Ethernet compatible avec 1000BASE-T.• Câble RJ45 croisé F/UTP Cat5e ou mieux.• Prise électrique disponible.

ET91000SFP2 / ET91000SFP2C

Module Convertisseur de Médias SFP Gigabit Ethernet vers bre avec ouverture SFP Installation

1. Assurez-vous que les commutateurs DIP sont dénis convenablement

pour la conguration de votre réseau (pour plus de détails, allez sur la section «réglage du commutateur DIP»).

2. Insérez dans l’ouverture SFP, un module (SFP) compatible.

3. Depuis un ordinateur / commutateur / convertisseur de média, branchez

un câble de bre optique réseau dans le connecteur SFP, qui est inséré dans le convertisseur de médias.REMARQUE : Lors du raccordement du câble de bres à votre module SFP (qui est déjà installé), veillez connecter, à l’un ces extrémités, la borne Tx (transmettre) et sur l’autre (extrémité), la borne Rx (Récepteur).

4. Depuis un commutateur / ordinateur, connectez un câble UTP Ethernet à

la prise RJ45 du convertisseur de médias.

5. Branchez l’adaptateur d’alimentation au convertisseur de média.

Vue d’arrière Vue de face Installation dans le châssis ETCHS2U Le châssis ETCHS2U prend en charge la gamme complète de convertisseurs de média série ET 2 de StarTech.com, qui peuvent être installés de façon mixte, en fonction de votre environnement. Les cartes sont conçues pour être remplaçables à chaud, ce qui signie que le châssis n’a pas besoin d’être mis hors tension pour insérez une carte mémoire ou l’éliminée.

1. Si l’emplacement du châssis n’a pas été utilisé précédemment, desserrez

la vis qui est en au haut de l’emplacement pour retirer la plaque de recouvrement.

2. Alignez la carte avec l’emplacement souhaité du châssis et faites la glissée

doucement dans la rainure pour siéger la connexion d’alimentation.

3. Pour maintenir la carte en place, resserrer la vis supprimée à l’étape 1.

Commutateur dehardwareIndicateurs LEDvis à molette ConnecteurEthernet RJ45Connecteur SFP Connecteur d’alimentation CCPoint de masse (facultatif)Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.• Augmenter la distance entre l’équipement et le récepteur.• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des Marques, Marques Déposées, et d’Autres Dénominations et Symboles Protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs. Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/ support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous. Spécications

ET91000SFP2 / ET91000SFPC

Normes prises en charge IEEE 802.3ab, IEEE 802.3z Connecteurs 1 x Ethernet RJ45 femelle 1 x Emplacement SFP 1 x Alimentation CC Taux de transfert de données maximum

Type de bre compatible Dépend de la SFP Longueur d’onde optique Dépend de la SFP Distance maximale Dépend de la SFP (bre), 100m (RJ45) Modes duplex Full / Semi Auto MDIX Oui (Ethernet) Alimentation 12V CC, 1 A, centre positif, prise Type M Consommation d’énergie < 8W Type de boîtier Métallique Température de fonctionnement 0°C vers 60°C Température de stockage -10°C vers 70°C Humidité Humidité relative de 10~90% Dimensions 160 x 95 x 20mm Poids du produit 400g L’exemple suivant illustre le schéma de connexion, à travers le convertisseur de média de bres, lors de la connexion d’un concentrateur / commutateur a un autre, à partir d’un port Ethernet 1000BASE-T, à un port 1000BASE-SX / LX : L’exemple suivant illustre le schéma de connexion via le convertisseur de média bres, dans un ordinateur, lors de la connexion d’un concentrateur / commutateur, à partir d’un port Ethernet 1000BASE-T, sur une carte d’interface réseau 1000BASE-T (NIC) : Paramètres commutateur de Hardware Indicateurs LED LED État Statut Allumée (Vert) Actif Marche Clignote Lors de la mise à niveau (clignotement rapide) Inactif Aucun puissance ni carte handicapés RPF (Vert) Actif Échec d’alimentation à distance Inactif Alimentation à distance normale LFP (Vert) Actif Link Fault Pass Through activée Inactif Link Fault Pass Through désactivé LNK (Vert) Actif Lien de bre est OK Inactif Aucun lien de bre FULL (RJ45) (Vert) Actif UTP est Full Duplex Inactif UTP n’est pas Full Duplex LINK (RJ45) (Vert) Actif Lien UTP est OK Inactif Aucun lien UTP DIP NO Position Paramètre1 OFF (Eteind) Forcer duplex intégral (Si forcé est Activé) ON (Allumer) Forcer semi-duplex (Si forcé est Activé)2 OFF (Eteind) RéservéON (Allumer) Réservé3 OFF (Eteind) Désactiver LFPON (Allumer) Activé LFP4 OFF (Eteind) Négociation automatique UTPON (Allumer) Activez le Mode forcé de UTP
