ST124DVIA - Non catégorisé StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur vidéo VGA
Connectivité	4 ports VGA, entrée et sortie
Résolution maximale	1920 x 1440 pixels
Alimentation	Alimentation externe requise
Dimensions	213 x 122 x 44 mm
Poids	1.2 kg
Utilisation recommandée	Idéal pour les présentations et les configurations multi-écrans
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, respecter les normes électriques
Garantie	2 ans

FOIRE AUX QUESTIONS - ST124DVIA StarTech.com

Quel est le rôle du StarTech.com ST124DVIA ?

Le StarTech.com ST124DVIA est un répartiteur vidéo qui permet de connecter une source vidéo à plusieurs moniteurs ou affichages simultanément.

Comment connecter le ST124DVIA à mon ordinateur ?

Utilisez un câble VGA pour connecter la sortie vidéo de votre ordinateur à l'entrée du ST124DVIA. Ensuite, connectez vos moniteurs aux sorties VGA du répartiteur.

Le ST124DVIA fonctionne-t-il avec des résolutions élevées ?

Oui, le ST124DVIA prend en charge des résolutions allant jusqu'à 1920x1440 à 60 Hz.

Pourquoi mon affichage est-il flou ou déformé ?

Un affichage flou ou déformé peut être causé par un câble VGA défectueux ou une mauvaise configuration de la résolution. Assurez-vous que tous les câbles sont correctement connectés et que la résolution de votre ordinateur est correctement réglée.

Le ST124DVIA nécessite-t-il une alimentation externe ?

Non, le ST124DVIA est alimenté par le port VGA de l'ordinateur et ne nécessite pas d'alimentation externe.

Puis-je utiliser le ST124DVIA avec des appareils autres que des moniteurs ?

Oui, le ST124DVIA peut également être utilisé avec des projecteurs ou d'autres dispositifs d'affichage compatibles avec le VGA.

Comment puis-je résoudre un problème de non détection des moniteurs ?

Vérifiez que tous les câbles sont correctement branchés, redémarrez votre ordinateur et assurez-vous que les moniteurs sont sous tension. Vous pouvez également essayer de connecter les moniteurs un par un pour identifier le problème.

Le ST124DVIA est-il compatible avec les systèmes d'exploitation modernes ?

Oui, le ST124DVIA est compatible avec la plupart des systèmes d'exploitation modernes, y compris Windows, macOS et Linux.

Où puis-je trouver le manuel d'utilisation du ST124DVIA ?

Le manuel d'utilisation peut généralement être téléchargé sur le site Web de StarTech.com dans la section de support produit.

MODE D'EMPLOI ST124DVIA StarTech.com

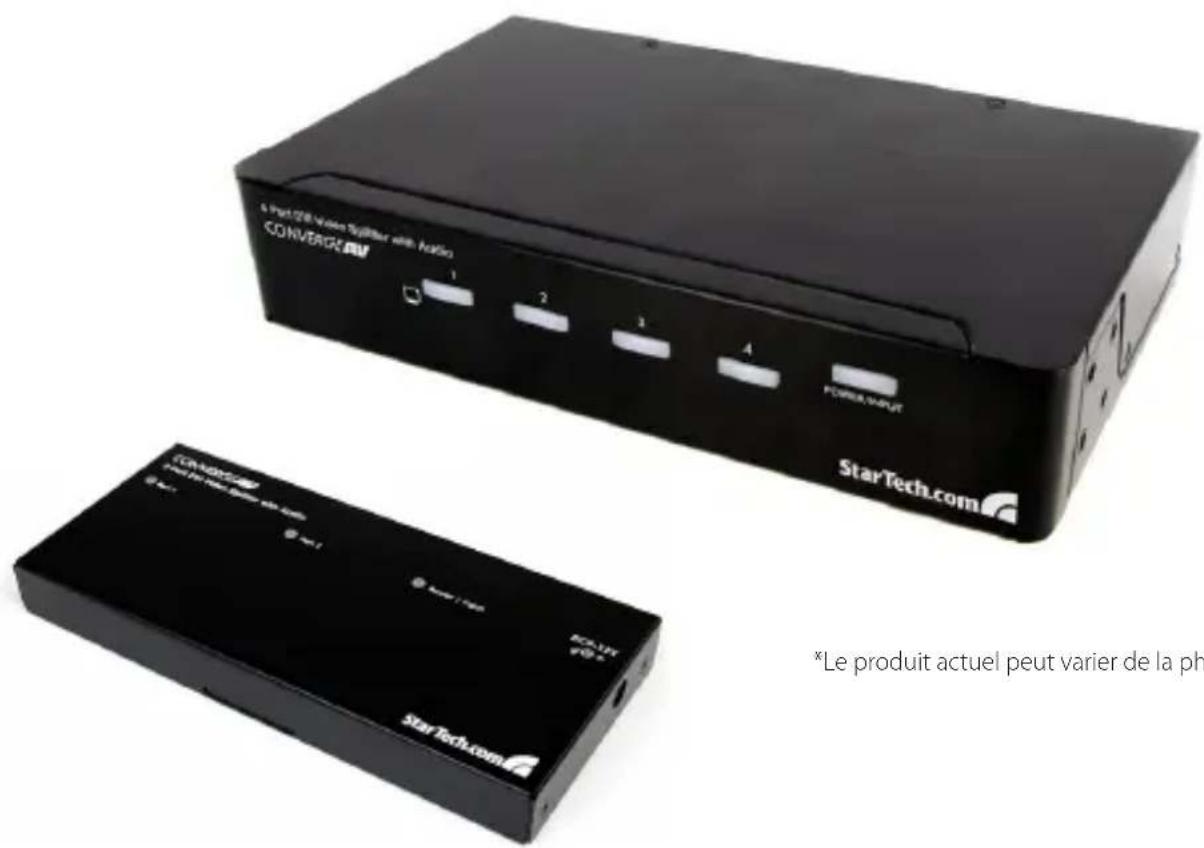

Révision du Manuel: 08/09/2011 Pour les informations les plus récentes, veuillez visiter www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com ST122DVIA ST124DVIA Répartiteur Vidéo DVI 2/4-Ports avec Audio *Le produit actuel peut varier de la photosManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

Introduction Le Répartiteur DVI StarTech.com avec Audio vous permet de partager une source vidéo DVI et audio sur deux (ST122DVIA) ou quatre (ST124DVIA) achages, agissant également comme un amplicateur de signal qui vous permet de placer vos moniteurs DVI jusqu’à 10m de ditance. Une solution vidéo DVI simple et pratique qui s’adapte pratiquement à n’importe quel environnement (salle de classe, soins de santé, Professionnels A/V, Centres de contrôle, Environnements de vente), l’amplicateur répartiteur/distributeur DVI est facile à installer et supporte les résolutions d’ordinateurs haute dénition jusqu’à 1080p ou 1920x1200. Contenu de l’Emballage

• 1 x Répartiteur vidéo ST122DVIA/ST124DVIA

• 1 x Supports de Montage Rack (ST124DVIA seulement)

• 1 x Adaptateur Secteur

• 1 x Manuel d’Instruction Conguration Requise

• Source vidéo compatible DVI

• Périphériques vidéo compatibles DVI

• Source audio stéréo Analogique avec interface mini-che 3,5 mm (en option)

• Haut-parleurs stéréo Analogiques avec interface mini-che 3,5 mm (en option)Manuel d’Instruction

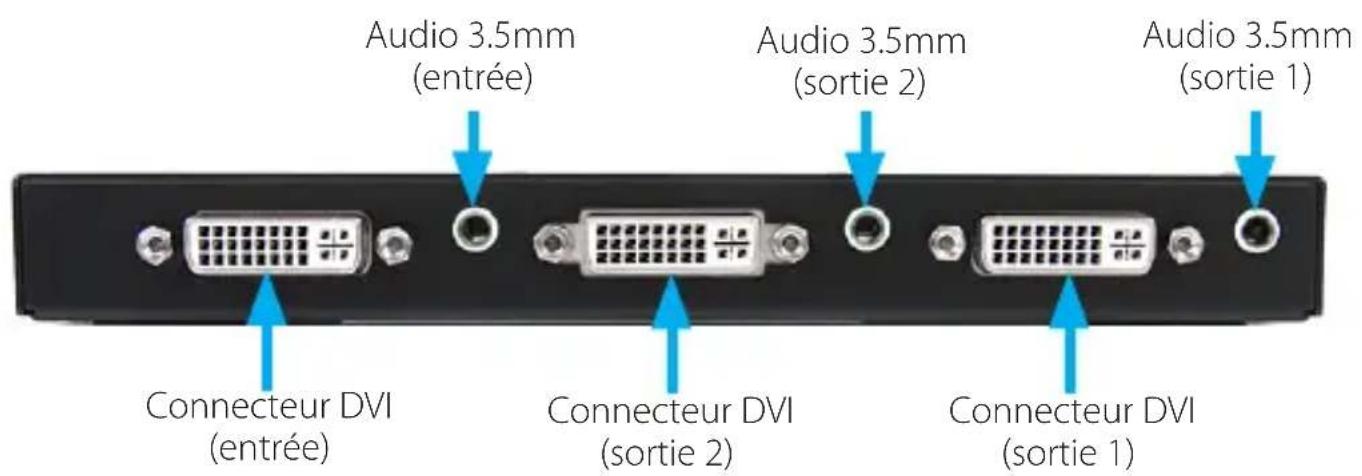

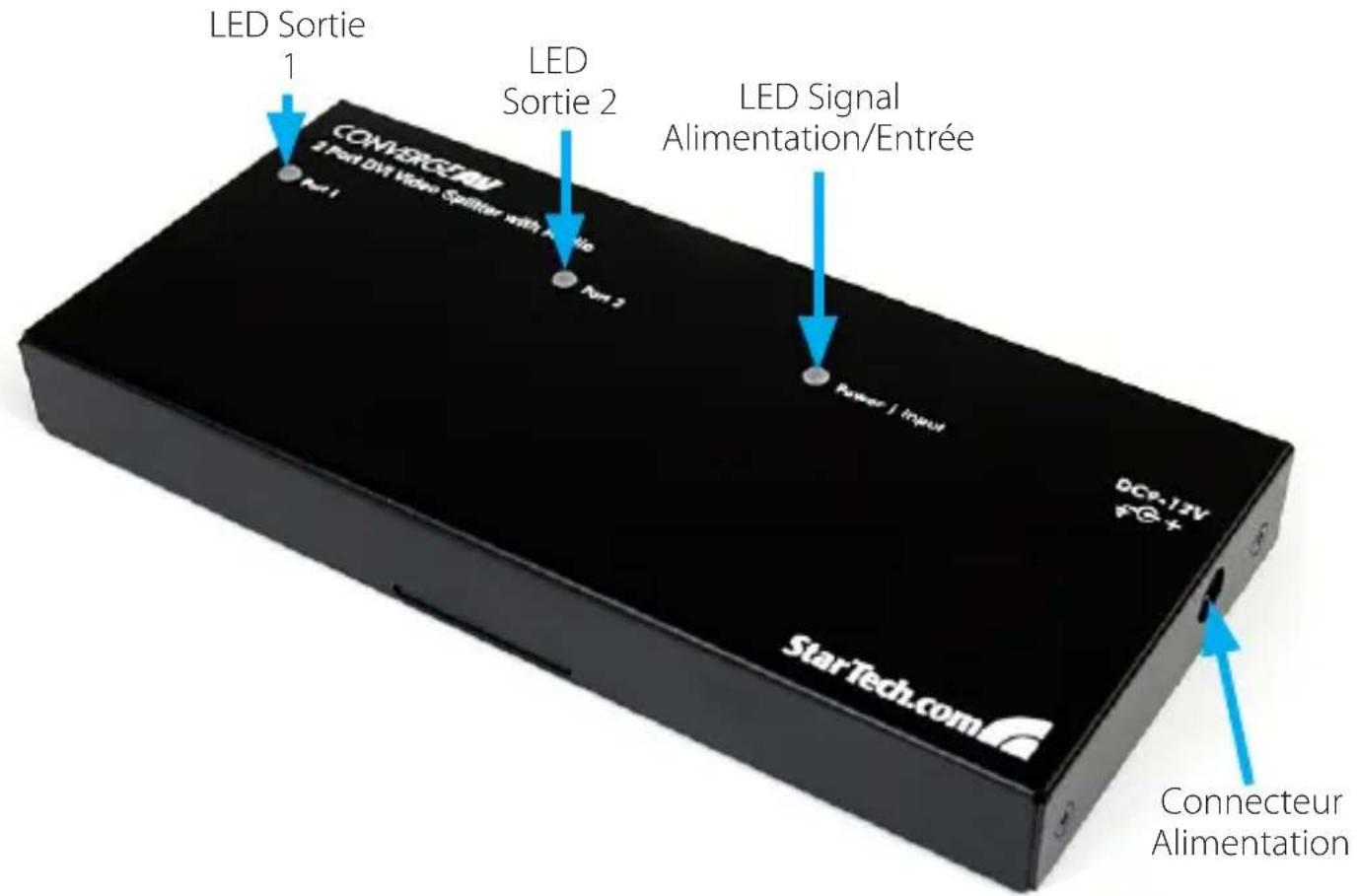

Vue du Haut ST122DVIA Vue Arrière - ST122DVIA Connecteur DVI (entrée) Connecteur DVI (sortie 2) Connecteur DVI (sortie 1) Audio 3.5mm (entrée) Audio 3.5mm (sortie 2) Audio 3.5mm (sortie 1) Connecteur Alimentation LED Signal Alimentation/Entrée LED Sortie

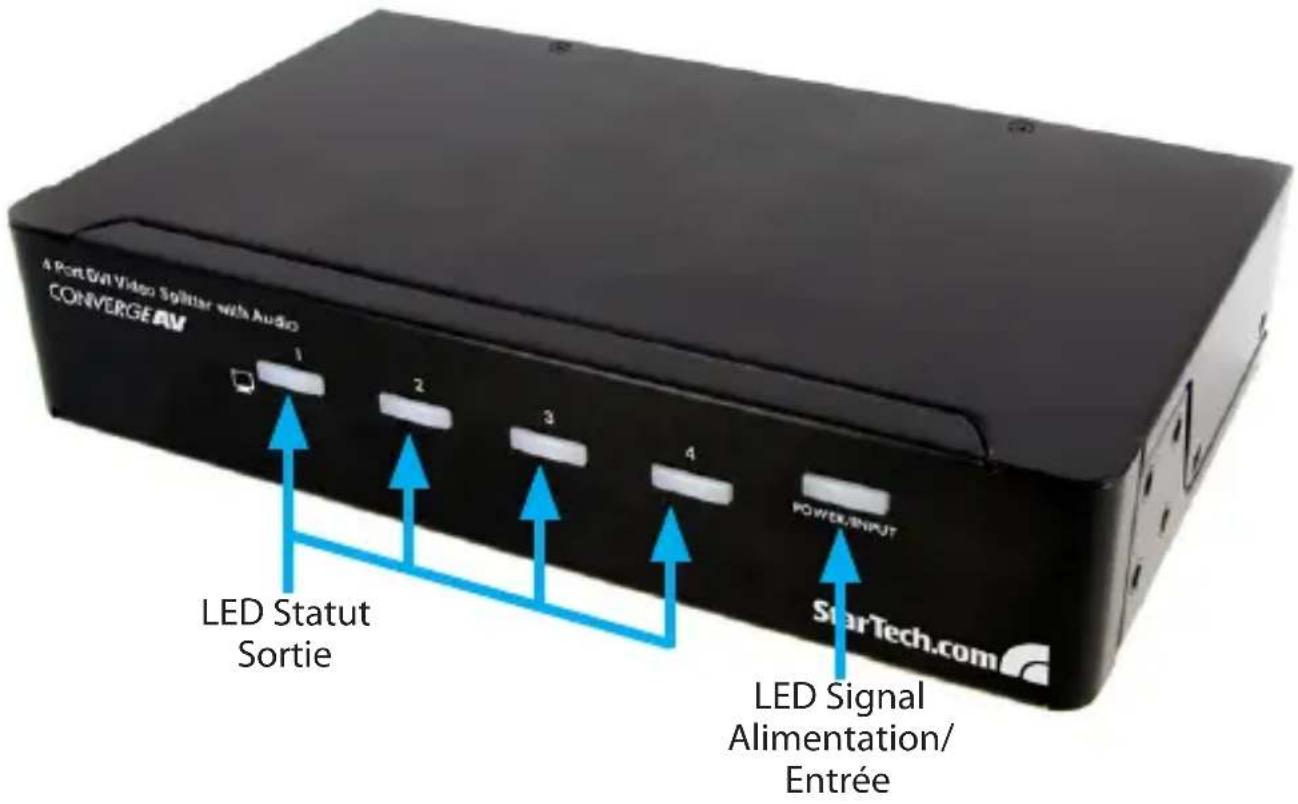

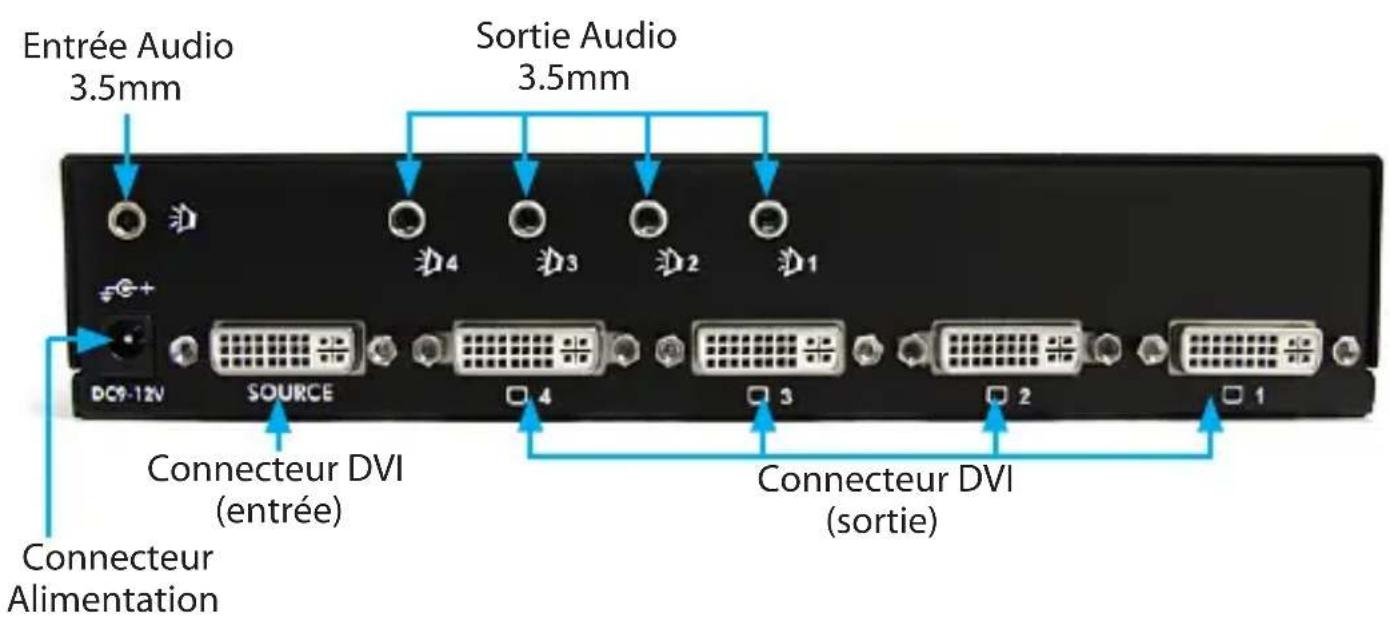

Vue Avant - ST124DVIA Vue Arrière - ST124DVIA Sortie Audio 3.5mm Entrée Audio 3.5mm Connecteur DVI (entrée) Connecteur DVI (sortie) Connecteur Alimentation LED Statut Sortie LED Signal Alimentation/ EntréeManuel d’Instruction

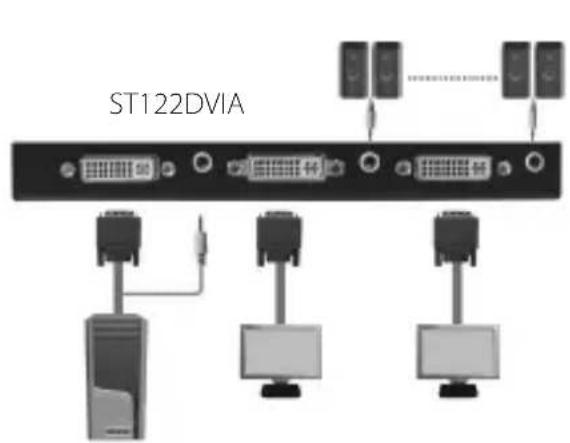

Installation Installation du Matériel

1. Assurez-vous que tous les appareils soient hors tension et débranchés.

2. Connectez la source vidéo DVI (ex : ordinateur, HDTV box, etc) au connecteur entrée

sur le répartiteur, en utilisant un câble DVI mâle/mâle standard. Si vous utilisez l’audio, connectez également un câble audio mini-jack 3,5mm de la source vidéo au connecteur entrée sur le répartiteur.

3. REMARQUE : Utilisez des câbles DVI-D est recommandé étant donné que certaines

sources vidéo DVI peuvent défailler lors de l’utilisation d’un signal analogique, lorsqu’un câble DVI-I est utilisé.

4. Branchez le périphérique d’achage DVI (ex : moniteur, HDTV, projecteur, etc) à

l’un des connecteurs sortie du répartiteur, en utilisant les câbles DVI mâle/mâle standards. Si vous utilisez l’audio, connectez également un câble audio mini-jack 3,5mm du connecteur Sortie au dispositif d’achage/haut-parleurs.

5. Répétez l’opération pour chaque périphérique d’achage ou port sur le répartiteur.

6. Mettez d’abord sous tension les périphériques d’achage. Au moins un dispositif

d’achage doit être connecté au répartiteur avant la mise sous tension an d’assurer le bon fonctionnement.

7. Connectez l’alimentation au Répartiteur DVI pour le mettre sous tension. Le voyant

d’alimentation s’allumera en vert.

8. Mettez sous tension le périphérique source vidéo. La LED d’Alimentation devrait

passer au bleu pour indiquer qu’un bon signal d’entrée est reçu. Installation du Logiciel Aucune installation de pilote n’est nécessaire pour utiliser le répartiteur vidéo DVI, car c’est un périphérique matériel externe qui ne sera pas vu par le système hôte.Manuel d’Instruction

Signal Vidéo DVI-D (digital) Nombre de Ports 2 4 Connecteurs 3 x DVI-I 24-broches 3 x mini-jack 3.5mm 1 x Alimentation DC 5 x DVI-I 24-broches 5 x mini-jack 3.5mm 1 x Alimentation DC LED 1 x Alimentation/Entrée 2 x Liaison Sortie 1 x Alimentation/Entrée 4 x Liaison Sortie Résolution Vidéo Maximum 1920x1200@60Hz Distance Maximum 10m Bande Passante Vidéo Maximum 350MHz Conformité HDCP Oui (HDCP 1.1) Adaptateur Secteur 9 ~ 12V DC, 600mA, center positive Température de Fonctionnement 0°C ~ 40°C (32°F ~ 104°F) Température de Stockage -20°C ~ 60°C (-4°F ~ 140°F) Humidité 0% ~ 80% HR Dimensions 181.4mm x 85.2mm x 20.0mm 220.0mm x 135.0mm x 44.0mm Poids 600g 1100gManuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
