Type de produit	Carte mère
Marque	MSI
Modèle	PRO B550-P GEN3
Socket CPU	AM4
Chipset	AMD B550
Mémoire prise en charge	4 x DDR4, jusqu'à 128 Go, DDR4-1866 à 4400+ MHz (OC)
Slots d'extension	1 x PCIe 3.0 x16 (CPU), 1 x PCIe 2.0 x1 (chipset), 1 x PCIe 3.0 x4 (chipset), 3 x PCIe 2.0 x1 (chipset)
Stockage SATA	6 x SATA 6 Gb/s (RAID 0/1/10)
Stockage M.2	1 x M.2 (Touche M), PCIe 3.0 x4 / SATA 6 Gb/s, formats 2260/2280/22110
Ports USB arrière	2 x USB 3.2 Gen 2 (Type-A), 2 x USB 3.2 Gen 1 (Type-A), 2 x USB 2.0 (Type-A)
Sorties vidéo intégrées	1 x VGA, 1 x DVI-D, 1 x HDMI 2.0b (selon CPU)
Audio	Audio Boost, 3 prises audio jack 3.5 mm
Réseau	1 x LAN Gigabit (RJ45), support LAN Manager
BIOS	UEFI BIOS avec M-Flash, Flash BIOS button, Clear CMOS jumper
Dimensions (format)	ATX, 30.5 cm x 24.4 cm (estimation)
Poids	Environ 1 kg
Alimentation requise	ATX 24-pin + CPU 8-pin (EPS 12V)
Sécurité	Détection d'intrusion châssis (JCI1), Clear CMOS, protection ESD
Entretien	Nettoyer avec un chiffon doux sec ; éviter l'humidité et les décharges électrostatiques
Pièces détachées / accessoires inclus	2 câbles SATA, 1 plaque I/O, 1 vis M.2, 1 insigne châssis

FOIRE AUX QUESTIONS - PRO B550-P GEN3 MSI

Quels processeurs sont compatibles avec la MSI PRO B550-P GEN3 ?

La carte mère supporte les processeurs AMD Ryzen des séries 5000, 5000 G, 4000 G et 3000 sur socket AM4. Consultez le site MSI pour la liste complète des modèles supportés.

Comment installer correctement la mémoire RAM ?

Insérez les barrettes dans les slots DIMM en respectant l'ordre recommandé (généralement slots 2 et 4 pour deux barrettes). Vérifiez que la mémoire est compatible DDR4 et que la fréquence est supportée par le BIOS.

Comment mettre à jour le BIOS ?

Vous pouvez utiliser M-Flash dans le BIOS : téléchargez la dernière version sur le site MSI, placez-la sur une clé USB, puis lancez M-Flash depuis le BIOS. Une autre méthode est d'utiliser le bouton Flash BIOS à l'arrière de la carte.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez les EZ Debug LED sur la carte mère : CPU, DRAM, VGA, BOOT. Si une LED reste allumée, le composant correspondant peut être mal installé ou défectueux. Vérifiez également les connexions d'alimentation.

Comment installer les pilotes après l'installation de Windows ?

Utilisez MSI DUI (Driver Utility Installer) via Internet, ou utilisez le DVD/clé USB fourni avec la carte mère. Lancez DVDSetup.exe et installez tous les pilotes recommandés. Vous pouvez également télécharger les derniers pilotes sur le site MSI.

Puis-je utiliser un SSD M.2 NVMe ?

Oui, le slot M.2 (Touche M) supporte les SSD M.2 en PCIe 3.0 x4 et SATA. Assurez-vous que le format (2260/2280/22110) correspond. Installez la vis de fixation fournie.

Comment configurer le RGB ?

La carte dispose de connecteurs JRGB pour rubans LED 12V et de connecteurs pour ventilateurs RGB. Utilisez MSI Center pour synchroniser les effets lumineux et personnaliser les couleurs.

Quelle est la procédure pour effacer le CMOS ?

Éteignez l'ordinateur et débranchez le câble d'alimentation. Utilisez un cavalier pour court-circuiter les broches JBAT1 pendant 5 à 10 secondes, puis remettez le cavalier en position par défaut. Rebranchez et allumez.

La carte mère supporte-t-elle le CrossFire ?

Oui, la technologie AMD CrossFire est supportée. Utilisez le slot PCI_E1 pour la première carte graphique et un autre slot PCIe x16 pour la seconde.

Comment connecter le panneau avant du boîtier ?

Branchez les câbles du panneau avant sur les connecteurs JFP1 (power, reset, LED) et JFP2 (buzzer). Respectez la polarité pour les LED. Consultez la notice pour le brochage exact.

MODE D'EMPLOI PRO B550-P GEN3 MSI

Fonctions spéciales. 20

Contenu 21

Connecteurs de panneau arrière....22

Tableau explicatif de l'état de la LED du port LAN ____ ____ ____ ____ 23

Connexion des prises audio 23

Vue d'ensemble des composants 25

Socket CPU 26

Slots DIMM 27

PCI_E1-6: Slots d'extension PC le 28

M2_1:Slot M.2(Touche M) 29

SATA1-6: Connecteurs SATA 6 Gb/s ____ 30

JFP1, JFP2 : Connecteurs de panneau avant ____ 31

JAUD1 : Connecteur audio avant ____ 31

CPU PWR1, ATX PWR1 : Connecteurs d'alimentation 32

JCI1 : Connecteur intrusion châssis. 33

Installer OS, Pilotes et MSI Center 41

MSI Center 43

UEFI BIOS 44

Configuration du BIOS 45

Réinitialiser le BIOS....46

Mettre le BIOS à jour 46

Démarrage rapide

Merci d'avoir acheté cette nouvelle carte mère MSI. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d'installations proposent également des démonstrations vidéo. Veuillez visiter l'URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette. Vous pouvez également visiter l'URL en scannant le code QR.

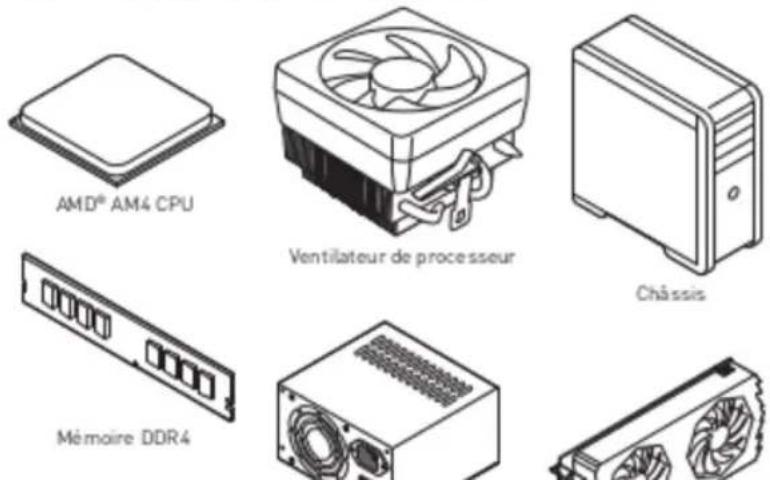

Outils de préparation et composants

Informations de sécurité

• Les composants dans l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.
• Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
• Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.
• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.
• Tant que la carte mère n'est pas installée, conserve z-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique.
• Avant de démarrer l'ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
• Si vous avez besoin d'aide pendant l'installation, ve uillez consulter un technicien informatique certifié.
• Avant d'installer les composants d'ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d'alimentation.

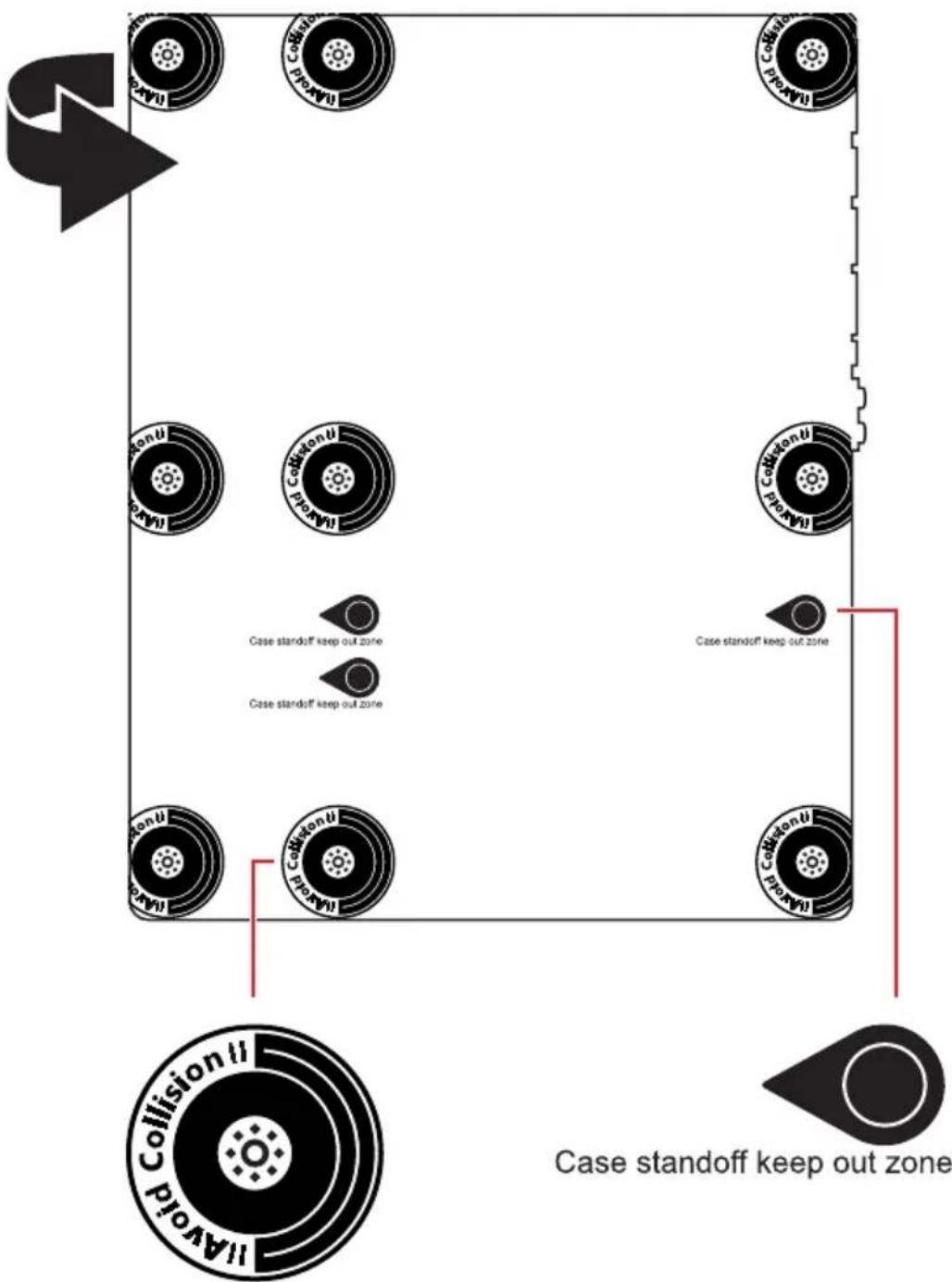

Avertissement pour l'installation des entretoises

Pour éviter d'endommager la carte mère, il est interdit d'installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l'ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l'arrière de la carte mère (comme indiqué ci-dessous) pour servir d'avertissement à l'utilisateur.

Zone de protection

Une peinture protectrice est présente autour de chaque trou de vis pour éviter que les pièces ne soient rayées.

Installation d'un processeur

- https://youtu.be/xv89nhFk1vc

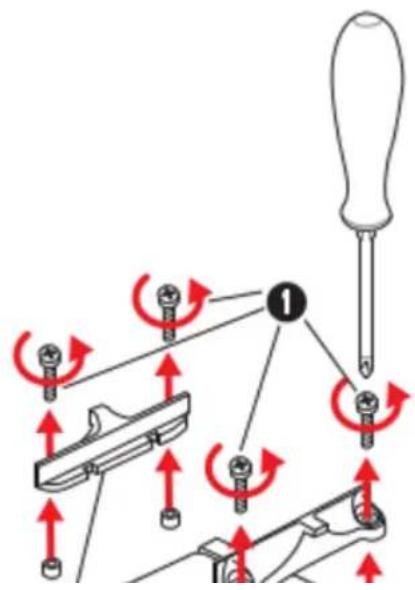

Si vous installez un ventirad qui se fixe avec des vis, veuillez suivre la figure ci-dessous pour d'abord retirer le module de rétention puis installer le ventirad.

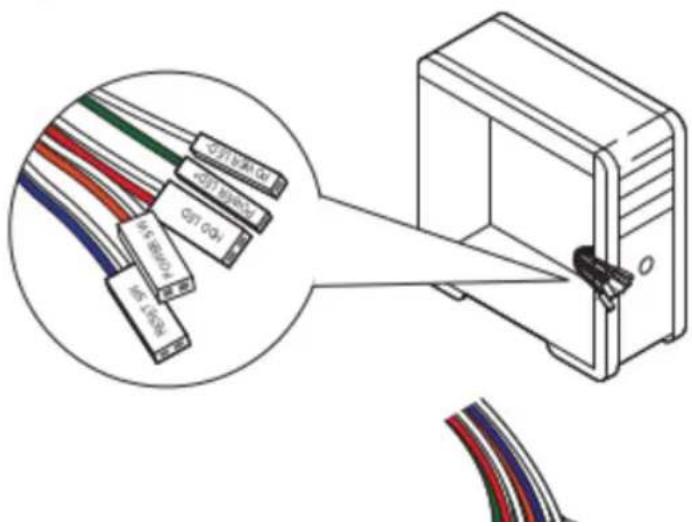

Connexion du panneau avant

- http://youtu.be/DPELidVNZUI

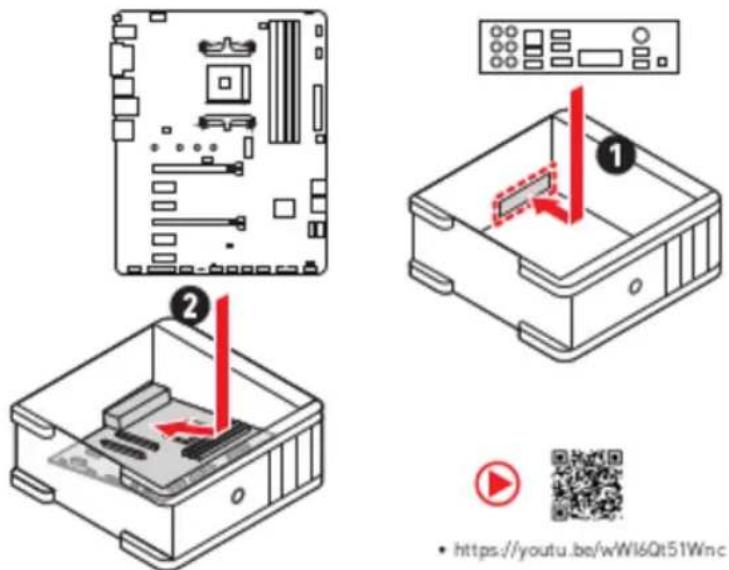

Installation de la carte mère

- https://youtu.be/wW6Qt51Wnc

Connexion des connecteurs d'alimentation

- http://youtu.be/gkDYyR_8314

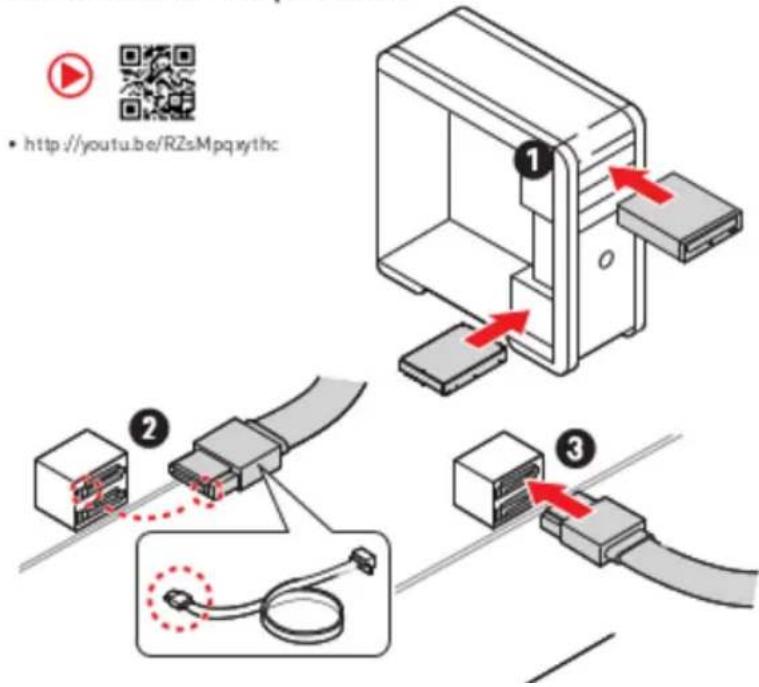

Installation des disques SATA

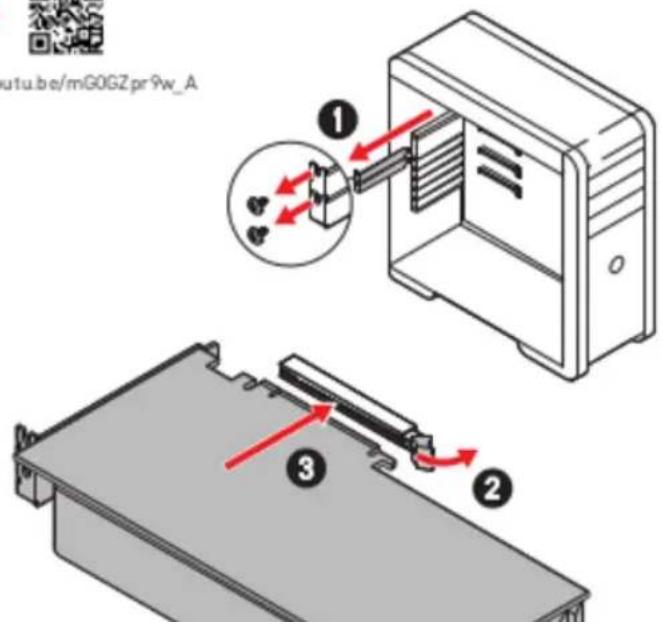

Installation d'une carte graphique

- http://youtu.be/mG0GZpr9w_A

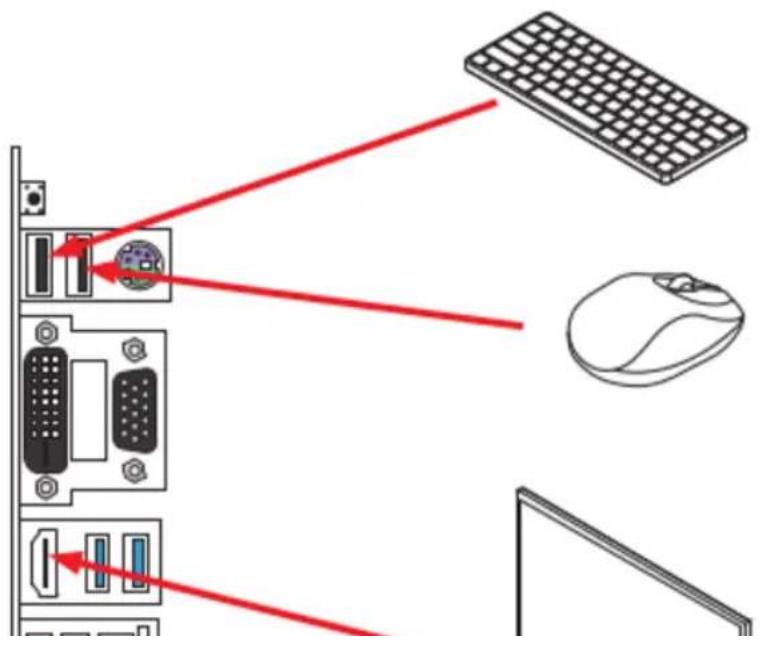

Connexion des périphériques

CPU	Support des processeurs AMD RyzenTM séries 5000, 5000 G, 4000 G et 3000Socket AM4*Vuilles vous rendre sur les sites avec moi compour obtenir la demiéraliste des modèles supportés à mesure que de nouveaux proesseurs sont introduits sur le marché.
Chipset	Chipset AMD® B550
Mémoire	4 x slots pour mémoire DDR4, support jusqu'à 128 Go*Support DDR4 1866/2133/2400/2667/2800/2933/3000/3066 /3200 MHz par JEDECSupport DDR4 2667/2800/2933/3000/3066/3200/3466/36 00/3733/3866/4000/4133/4266/4400+ MHz par A-XMP OC MODELa fréquence maximale en mode 1DPC 1R monte jusqu'à 4400 MHzLa fréquence maximale en mode 1DPC 2R monte jusqu'à 3733 MHzLa fréquence maximale en mode 2DPC 1R monte jusqu'à 3866 MHzLa fréquence maximale en mode 2DPC 2R monte jusqu'à 3466 MHzArchitecture mémoire dual channel

Suite du tableau sur la page précédente

Multi-GPU	• Support technologie AMD CrossFireTM
Sorties vidéo intégrées	• 1 x port VGA, supportant une résolution maximum de 2048x1536 @ 50 Hz*• 1 x port DVI-D, supportant une résolution maximum de 1920x1200 @ 60 Hz*• 1 x port HDMITM 2.0b, supportant une résolution maximum de 4096x2160@ 30Hz, 2560x1600 @60 Hz*/*** Disponibla uniquement pour le processeur avec pu or graphique intégrées.** Les caractéristiques des cartes graphiques peuvent varier en fonction du processeur installé.
Ports SATA	• 6 x ports SATA 6 Gb/s (depuis chipset B550)
Slots SSD M.2	• 1 x slot M.2 (Touche M)• Slot M2_1 (depuis CPU)• Support PCIe 3.0 x4• Support SATA 6 Gb/s• Support des périphériques de stockage 2260/2280/22110
RAID	• Support RAID 0, RAID 1 et RAID 10 pour les périphériques de stockage SATA

Suite du tableau sur la page précédente

Connecteurs système	1 x connecteur audio avant2 x connecteurs de panneau système1 x connecteur intrusion châssis1 x connecteur de module TPM1 x connecteur de port série1 x connecteur de port parallèle
Cavalier	1 x cavalier Clear CMOS
Fonctions LED	2 x connecteurs LED RGB à 4 broches4 x EZ Debug LED
Connecteurs sur le panneau arrière	1 x bouton Flash BIOS1 x port souris/clavier PS/22 x ports USB 2.0 Type-A1 x port VGA1 x port DVI-D1 x port HDM ^TM 2 x ports USB 3.2 Gen 15 Gb/s Type-A1 x port LAN (RJ45)2 x ports USB 3.2 Gen 2 10 Gb/s Type-A

Suite du tableau sur la page précédente

Logiciel

• MSI Center
• CPU-Z MSI GAMING
• Google Chrome™, Google Toolbar, Google Drive
• Norton™ Internet Security Solution

Fonctions spéciales

MSI Center

• User Scenario
• True Color
  • Live Update
• Hardware Monitoring
• Super Charger
• Speed Up
• Smart Image Finder
• MSI Companion

Audio

- Audio Boost

Réseau

• LAN Manager

Cooling

Vérifiez tous les articles dans le carton d'emballage de votre carte mère. L'emballage doit contenir :

Carte mère

• 1 x carte mère

Documentation

• 1 x guide d'installation rapide

Câble

• 2x cables SATA6 Gb/s

Accessoires

• 1 x insigne pour châssis
• 1 x protection panneau E/S
• 1 x vis M.2
- Carte d'enregistrement de produit

Important

Veuillez contacter votre revendeur si un des éléments ci-dessus est endommagé ou manquant.

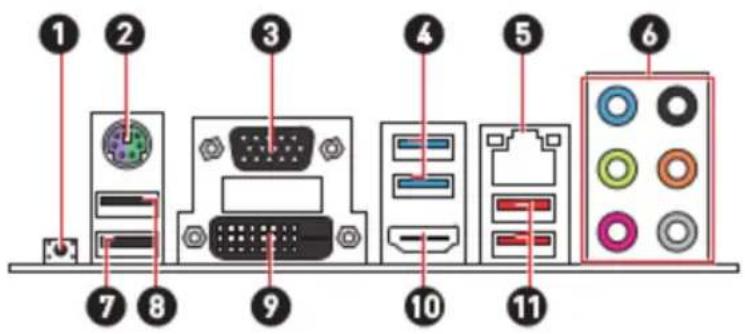

Connecteurs de panneau arrière

Élément	Description
1	Bouton Flash BIOS
2	Port souris/clavier PS/2
3	Port VGA
4	Ports USB 3.2 Gen 1 5 Gb/s Type-A (depuis CPU)

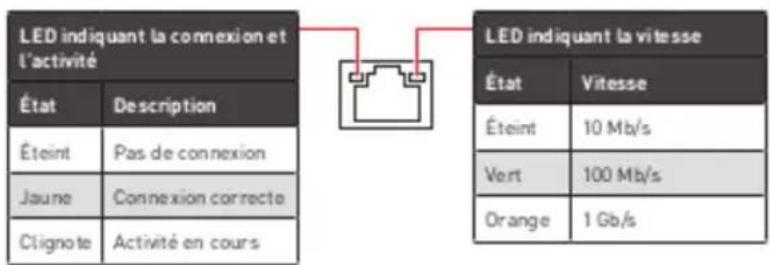

Tableau explicatif de l'état de la LED du port LAN


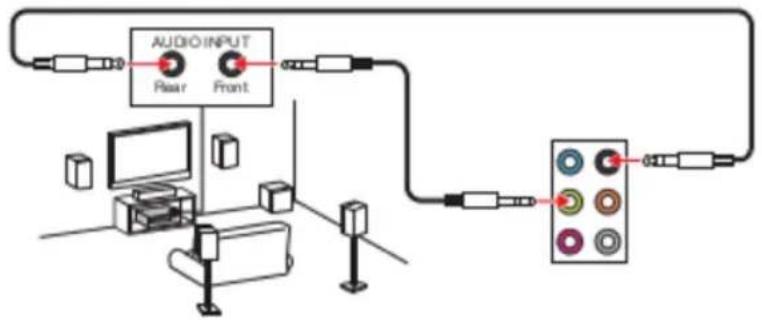

Connexion des prises audio

Illustration de l'utilisation des ports audio dédiés au casque et au microphone

Illustration de l'utilisation des ports audio dédiés aux haut-parleurs 4 canaux


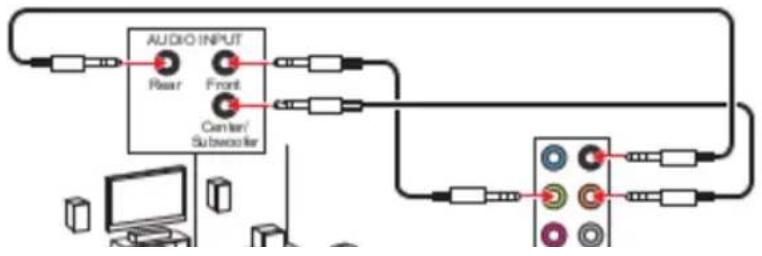

Illustration de l'utilisation des ports audio dédiés aux haut-parleurs 5.1


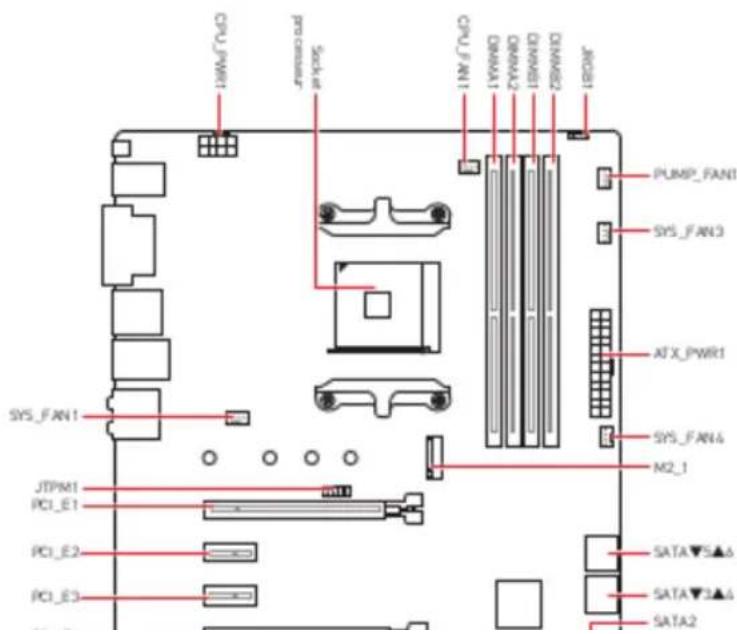

Vue d'ensemble des composants

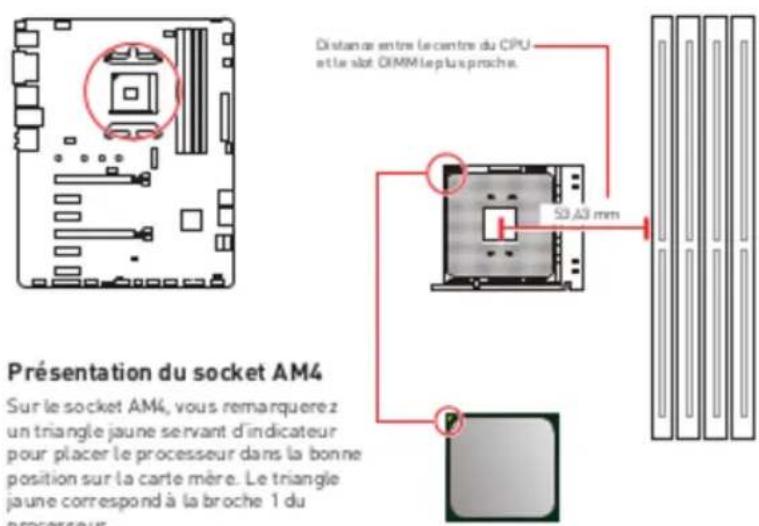

Socket CPU

Important

- Lorsque vous changez le processeur, il se peut que la configuration du système soit effacée et que le BIOS soit réinitialisé à ses valeurs par défaut en raison de l'architecture du processeur AMS.

Slots DIMM

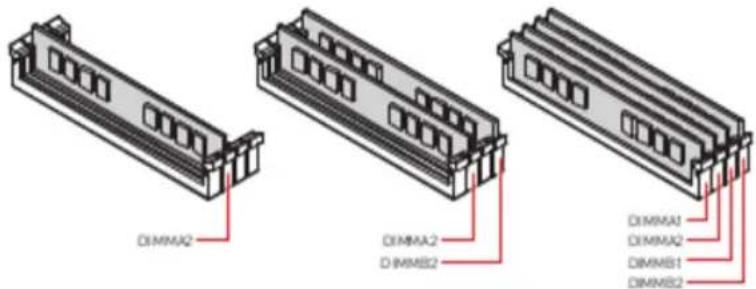

Installation recommandée de module mémoire

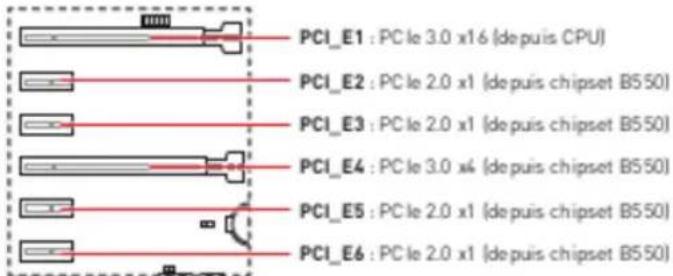

PCI\_E1\~6 : Slots d'extension PCIe

Important

• Si vous installez une carte graphique la urde, il vous faut utiliser un outil comme la barre de support MSI pour supporter son pays et pour éviter la déformation du slot.
• Si vous choisissez d'installer une seule carte d'extension PCIe x16, nous vous recommandons d'utiliser le slot PCI_E1 pour profiter de performances optimales.
• Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.
• Le slot PCI_E4 fonctionne en mode 2.0 x1 lorsque l'un des slots PCI_E2, PCI_E3 et PCI_E5 a été installé.

M2\_1: Slot M.2 (Touche M)

Référez-vous à la vidéo d'installation du module M.2. • http://youtu.be/JCTFABytrYA

Installation du module M.2

1. Déplacez et fixez l'entretoise à la position appropriée pour le support de votre SSD M.2.
2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
3. Fixez le SSD M.2 avec la vis M.2 fournie.

SATA1\~6 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

• Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission.
• Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

JFP1, JFP2 : Connecteurs de panneau avant

Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l'alimentation et les LED du boîtier/châssis de votre PC. Les connecteurs Power Switch et Reset Switch vous permettent de connecter le bouton d'alimentation et le bouton de réinitialisation. Le connecteur Power LED se connecte à l'indicateur LED du boîtier du PC et le connecteur HDD LED indique l'activité du disque dur. Le connecteur JFP2 est destiné au buzzer et au haut-parieur. Pour connecter les câbles du boîtier du PC aux bonnes broches, veuillez vous référer aux images suivantes ci-dessous.

Veuillez noter que les connecteurs Power LED et HDD LED disposent d'un pôle négatif et d'un pôle positif. Vous devez donc connecter le câble aux pôles positifs et négatifs correspondants de la carte mère. Dans la cas contraire, les LED ne fonctionnarent

CPU\_PWR1, ATX\_PWR1 : Connecteurs d'alimentation

Ces connecteurs vous permettent de relier une alimentation ATX.

JCI1 : Connecteur intrusion châssis

Ce connecteur est relié à un câble d'interrupteur intrusion châssis.

Commencer l'activité instrusion châssis

Utilisation du détecteur d'intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion châssis).
4. Règlez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous recevrez un message d'avertissement à l'écran.

JUSB3 : Connecteur USB 3.2 Gen 1

Ce connecteur vous permet de relier un port USB 3.2 Gen 1 5 Gb/s sur le panneau avant.

Notez que les câbles d'alimentation et de terre doivent être branchés correctement afin d'ériter d'endommager la carte.

JUSB1\~2 : Connecteurs USB 2.0

JLPC1 : Connecteur BIOS Debug

Ce connecteur est utilisé pour le débogage au niveau de la carte par le fabricant.

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d'informations.

JLPT1 : Connecteur de port parallèle

Ce connecteur vous permet de connecter le bracket port parallèle (selon modèle).

CPU\_FAN1, PUMP\_FAN1, SYS\_FAN1\~4 : Connecteurs de ventilateur

Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fourmissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant la tension. Le mode automatique détectera automatiquement le type de ventilateur utilisé.

Vous pouvez contrôler les ventilateurs dans le panneau BIOS > HARDWARE MONITOR. Il vous permet de régler DC ou PWM selon votre type de ventilateur. Si vous cochez le Mode ventilateur intelligent, la vitesse du ventilateur changera en fonction de la température du processeur ou du système. Si vous décochez le Mode ventilateur intelligent, le ventilateur tournera à la vitesse maximale.

Important

Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes PWM et DC.

Définition des broches en mode PWM

Broche	Nom de signal	Broche	Nom de signal
1	Ground	2	+12V

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.

Conserver les données (défaut)

Effacer le CMOS/ Réinitialiser le BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Éteignez l'ordinateur et débranchez le câble d'alimentation.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez de nouveau le câble d'alimentation à votre ordinateur et allum-ez-le.

BAT1 : Pile CMOS

JRGB1\~2 : Connecteur LED RGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.

Connexion du ruban LED RGB

Connexion du ventilateur LED RGB

Connecteur JRGB

LED embarquées

EZ Debug LED

Ces LEDs indiquent l'état de débagage de la carte mère.

□CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué.
□DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation a échoué.
VGA - indique que le GPU n'est pas détecté ou que son initialisation a échoué.
☐BOOT - indique que le périphénique de démarrage n'est pas détecté ou que son initialisation a échoué.

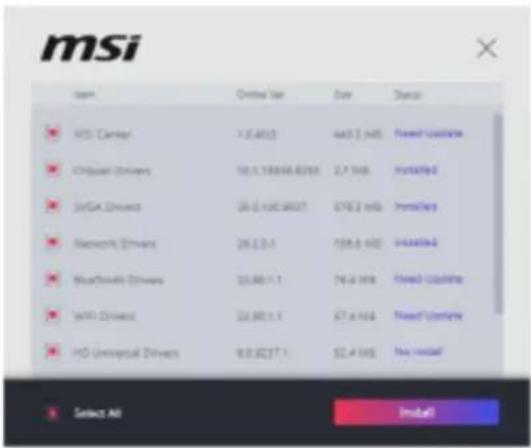

Installer OS, Pilotes et MSI Center

Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes.

Installer Windows 10/Windows 11

1. Allumez l'ordinateur.
2. Insérez le disque ou la clé USB d'installation de Windows 10/Windows 11 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Restart) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choisissez le disque ou la clé USB d'installation de Windows 10/Windows 11 dans le menu de démarrage.
6. Appuyez sur n'importe quelle touche lorsqu'apparaît le message [Appuyez sur n'importe quelle touche pour démarrer du CD ou du DVD] (Press any key to boot from CD or DVD). Sinon, veuillez ignorer cette étape.
7. Suivez les instructions à l'écran pour installer Windows 10/Windows 11.

Installer les pilotes avec MSI DUI

MSI DUI (Driver Utility Installer) doit être installé via Internet. Si vous ne pouvez pas vous connecter à Internet, veuillez vous référer à la section Installer les pilotes avec un lecteur DVD/USB.

1. Allumez l'ordinateur sous Windows 10/Windows 11.
2. Sélectionnez Démarrer (Start) ▷ Paramètres (Settings) ▷ Windows Update, puis

1. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et diquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l'installation sera affichée en bas.

Installer les pilotes avec un lecteur DVD/USB

1. Allumez l'ordinateur sous Windows 10/Windows 11.
2. Insérez le disque MSI ^® Drive dans le lecteur optique ou insérez la clé USB MSI ^® dans le port USB.
3. Cliquez sur la fenêtre popup Choisir quoi faire avec ce disque (Select to choose what happens with this disc), puis choisissez Lancer DVDSetup.exe (Run DVDSetup.exe) pour ouvrir l'outil d'installation. Si vous désactivez la fonction AutoPlay dans le panneau de configuration Windows, vous pouvez quand même exécuter manuellement DVD Setup.exe à partir du chemin d'accès depuis la racine du lecteur DVD/USB MSI.
4. L'outil d'installation trouvera et listera tous les pilotes dont vous avez besoin dans l'onglet Pilotes/Logiciels (Drivers/Software).
5. Cliquez sur le bouton installer (Install) dans le coin inférieur droit de la fenêtre.
6. L'installation des pilotes commence. Une fois terminée, il vous sera demandé de redémarrer.
7. Cliquez sur le bouton OK pour terminer.
8. Redémarrez votre ordinateur.

MSI Center

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnaliser les modes selon vos envies, surveiller les performances du système et régler la vitesse du ventilateur.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l'avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.

important

Dans ce guide d'utilisation, le terme BIOS se réfère au BIOS UEFI, sauf indication contraire.

Avantages de l'UEFI

• Démarrage rapide - L'UEFI peut démarrer directement le système d'exploitation et enregistrer le processus d'autotest du BIOS. Il élimine également le temps à attendre pour passer en mode CSM pendant le POST.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 4 partitions principales avec une table de partition GUID (GPT).
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités de nouveaux appareils - les nouveaux appareils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'aucun malware ne perturbe le processus de démarrage.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

Important

• Les éléments du BIOS sont régulièrement mis à jour afin d'affrir de meilleures performances du système. Les éléments peuvent être légèrement différents du dernier BIOS, par conséquent, la description est donnée à titre de référence seulement. Vous pouvez aussi vous référer à l'onglet Help (Aide) pour obtenir la description de l'élément du BIOS.
• Les écrans, les options et les paramètres du BIOS peuvent varier selon votre système.

Entrer dans la configuration du BIOS

Pendant le démarrage, lorsqu'apparaît le message Press DEL key to enter Setup Menu, F11 to enter Boot Menu sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

F1: Liste d'aide générale
F2 : Ajouter ou supprimer un élément favori
F3: Entrer dans le menu Favoris
F4 : Entrer dans le menu caractéristiques du processeur
F5 : Entrer dans le menu Memory-Z

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récupérer les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

• Allez dans le BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Court-circuitez le cavalier Clear CMOS sur la carte mère.

Important

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section cavalier Clear CMOS pour en savoir plus sur la réinitialisation du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profit BIOS sur la clé USB.

Mettre le BIOS à jour :

1. Insérez la clé USB contenant le fichier de mise à jour au port USB.
2. Veuillez vous référer aux méthodes suivantes pour passer en mode flash.

- Redémarrrez et appuyez sur la touche Ctrl + FS pendant le processus de POST et diquez sur Oui pour redémarrer le système.

Mettre le BIOS à jour avec MSI Center

Avant la mise à jour :

• Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à internet.
• Veuillez désactiver tous les autres logiciels d'application avant de mettre à jour le BIOS.

Mettre le BIOS à jour :

1. Installez et lancez MSI Center et accédez à la page Support.
2. Choisissez Live Update et cliquez sur le bouton Avancé.
3. Choisissez le profil BIOS et cliquez sur le bouton installer.
4. Le rappel d'installation apparaît. Cliquez ensuite sur le bouton installer.
5. Le système redémarrera automatiquement pour la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec Bouton Flash BIOS

1. Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI®.
2. Renommez le profil BIOS en MSIROM et enregistrez-le à la racine de la clé USB.
3. Connectez l'alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d'installer le processeur et la mémoire.)
4. Branchez la clé USB contenant le fichier MSI.ROM au Port Flash BIOS situé sur le panneau E/S arrière.
5. Appuyez sur le Bouton Flash BIOS pour flasher le BIOS. Le voyant LED

Содержание

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

РУССКИЙ
