MODE D'EMPLOI 1BD12T1A-A Cleco

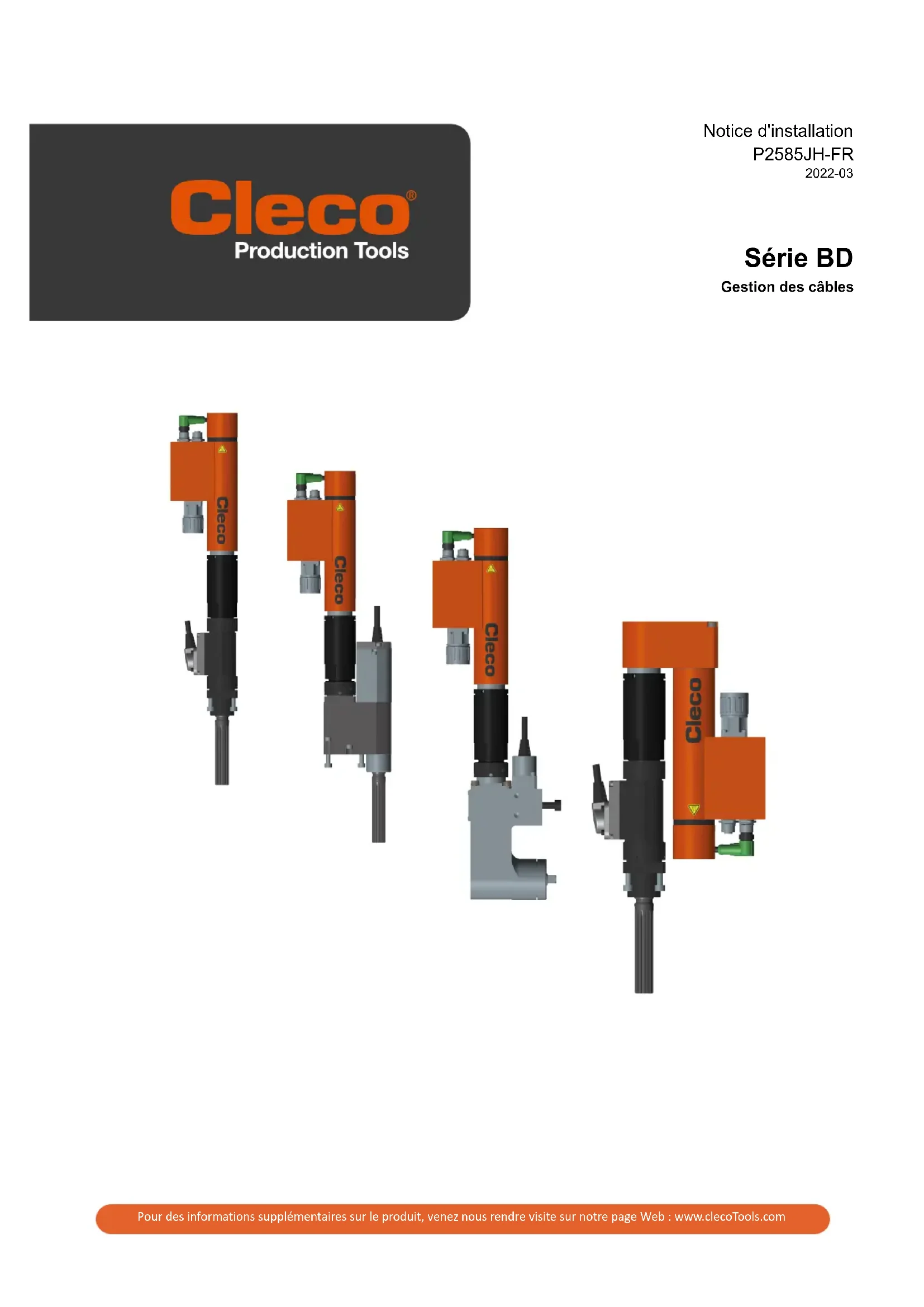

Notice d'installation

P2585JH-FR

2022-03

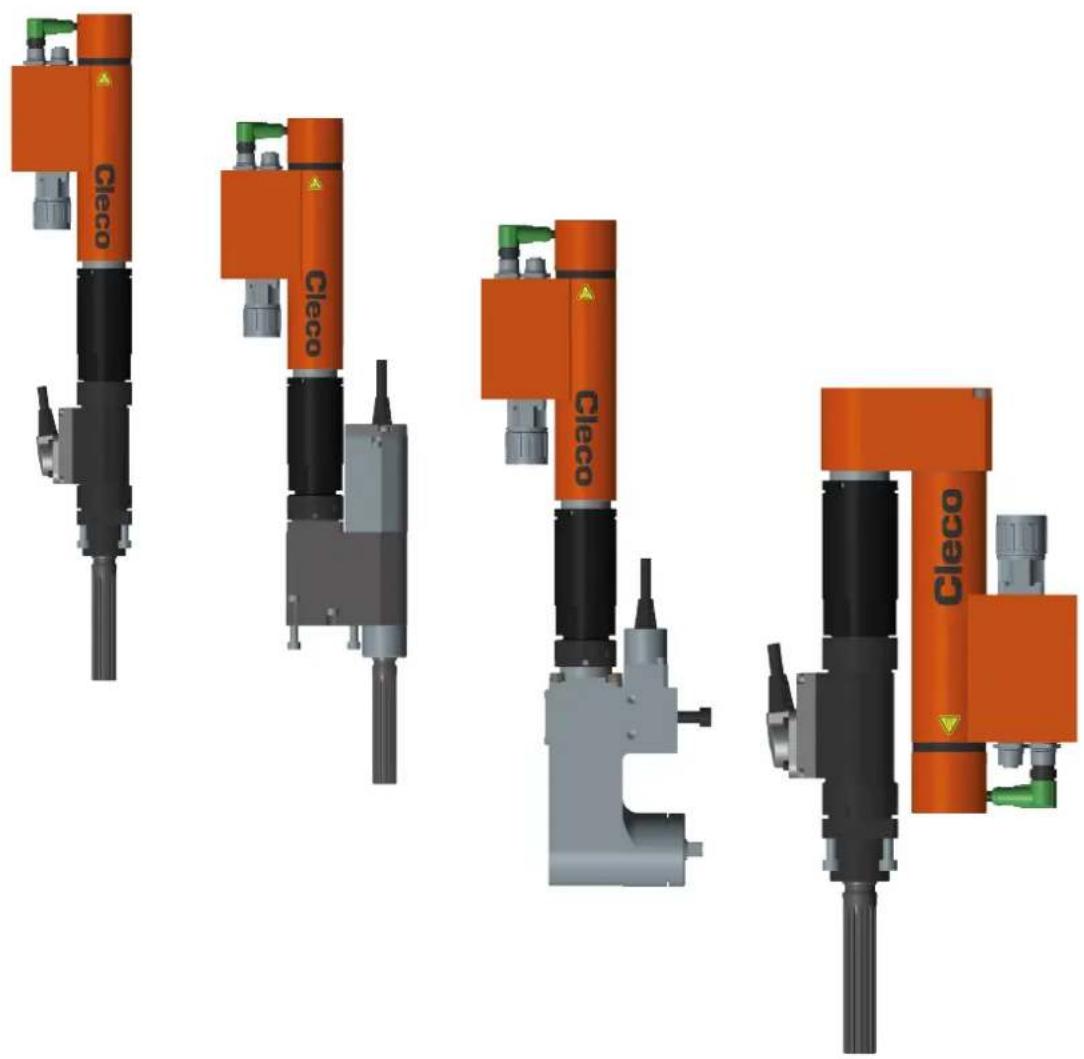

Série BD

Gestion des câbles

Sans l'autorisation expresse de Apex Tool Group, ce document ne peut être ni dupliqué, ni transposé partiellement ou entièrement sur un autre support de données ou dans une autre langue naturelle ou exploitable par une machine ; ceci sous aucune forme - qu'il s'agisse de procédés électroniques, mécaniques, optiques ou autres.

Clause de non-responsabilité

Apex Tool Group se réserve le droit de modifier, compléter ou améliorer ce document ou le produit, même sans avertissement préalable.

Marque

Cleco Production Tools est une marque déposée de Apex Brands, Inc.

Apex Tool Group

670 Industrial Drive

Lexington, SC 29072

USA

Fabricant

Apex Tool Group GmbH

Industriestraße 1

73463 Westhausen

Allemagne

Sommaire

1 À propos de ce document ....4

1.1 Documents complémentaires....4

1.2 Dans le texte....4

2 Mesures....5

2.1 Généralités....5

2.2 Broches à main....6

2.3 Utilisation d'un robot ....7

2.4 Utilisation de chaîne porte-câbles ....8

2.5 Pose du câble de transducteur....8

3 Câble 10

4 Matériel....13

1 À propos de ce document

Le présent document s'adresse au personnel spécialisé en matière d'installation et de maintenance (administrateurs, chargés de maintenance, service technique).

Il contient des informations

• sur l'installation
  • sur la configuration et le fonctionnement.

La langue d'origine de ce document est l'allemand.

1.1 Documents complémentaires

N°	Document
P2577SB	Manuel système – Série BD
P2578WA	Manuel de maintenance – Broche de vissage série BD
P2579MA	Instructions de montage – Série BD

1.2 Dans le texte

italique Caractérise les options de menu (p. ex. Diagnostic), champs de saisie, cases à cocher, cases d'option, menus déroulants ou chemins de menu.

Signale la sélection d'une option de menu, p. ex. Fichier > Imprimer.

<...> Caractérise les interrupteurs, boutons ou touches d'un clavier externe, p. ex. .

Courier Caractérise les noms de fichier, par ex. setup.exe.

- Caractérise les listes, niveau 1. - Caractérise les listes, niveau 2.

a) Caractérise des options b)

Caractérise les résultats.

1. (...) Caractérise une séquence d'étapes de manipulation.
2. (...)

Caractérise une étape de manipulation individuelle.

2 Mesures

Pourquoi une gestion du câblage ?

Une gestion correcte des câbles augmente la durée de vie et évite les pannes. Lors de la pose de câbles, observer impérativement les points suivants :

2.1 Généralités

Pose

▶ Poser les câbles afin de ne pas risquer de trébucher.
▶ Poser les câbles avec de légères boucles. Dans toute leur plage de mouvement, les câbles ne doivent jamais être soumis à une traction.
▶ Ne pas poser de câble de longueur excessive (réserve).
▶ Poser les câbles sans déformation.
Les câbles ne doivent pas heurter, frotter ou rester accrochés contre / à des pièces.
▶ Veiller à une compensation de longueur appropriée en cas de contrainte de torsion.
Respecter les rayons de courbure et les longueurs de torsion admissibles. La durée de vie augmente avec la grandeur du rayon de courbure et la longueur de torsion.
▶ Prendre des mesures appropriées pour la limitation des rayons de courbure et de la torsion des câbles.
Tous les connecteurs enfichables doivent être fermés. Les verrouillages doivent être serrés fermement.

Décharge de traction

Il ne doit pas y avoir de force de traction ou de force transversale sur les connecteurs enfichables.
Tous les câbles de rallonge en début et en fin de section doivent être équipés de décharge de traction.
▶ Ne décharger les câbles de la force de traction produite qu'avec le matériel prévu (voir 6.3 Décharge de traction, page 20).
▶ Ne pas utiliser de serre-câble. Les serre-câbles soumettent le câble à contrainte et diminuent la durée de vie.
▶ Limiter autant que possible le nombre de serre-câbles.

2.2 Broches à main

Autres mesures voir chapitre 2.1 Généralités, page 5

▶ Limiter la course possible des chariots au moyen de câbles courts.
Après l'installation des câbles, exécuter quelques cycles de mouvement et optimiser la pose le cas échéant.

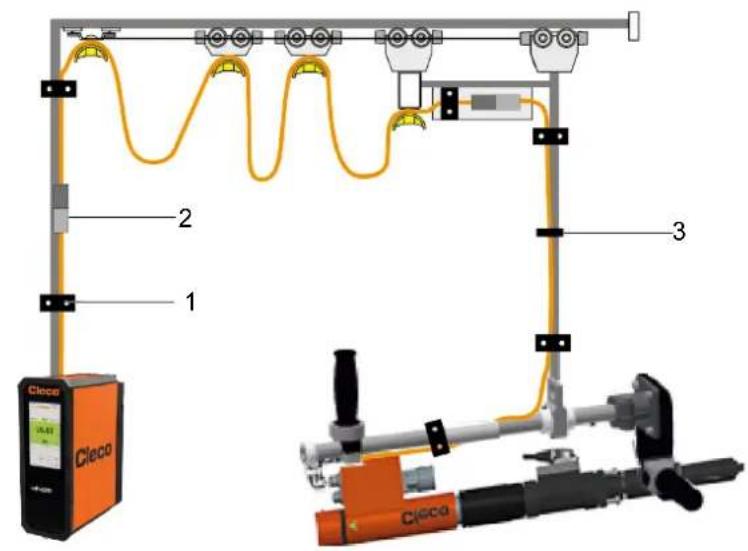

Fig. 2-1 : Exemple d'utilisation d'une broche de vissage à main

1	Bride de décharge de traction
2	Connecteur enfichable de câble de broche
3	Bande velcro de décharge de traction

2.3 Utilisation d'un robot

La pose des câbles et des gaines de protection dans le cadre de l'utilisation avec un robot doit être réalisée avec le plus grand soin.

Autres mesures voir chapitre 2.1 Généralités, page 5 :

Lors de la pose de câbles dans le robot, veiller particulièrement à ce que les câbles ne heurtent pas, ne frottent pas ou ne restent pas accrochés contre / à des pièces.
Après l'installation des câbles, exécuter quelques cycles de mouvement et optimiser la pose le cas échéant.

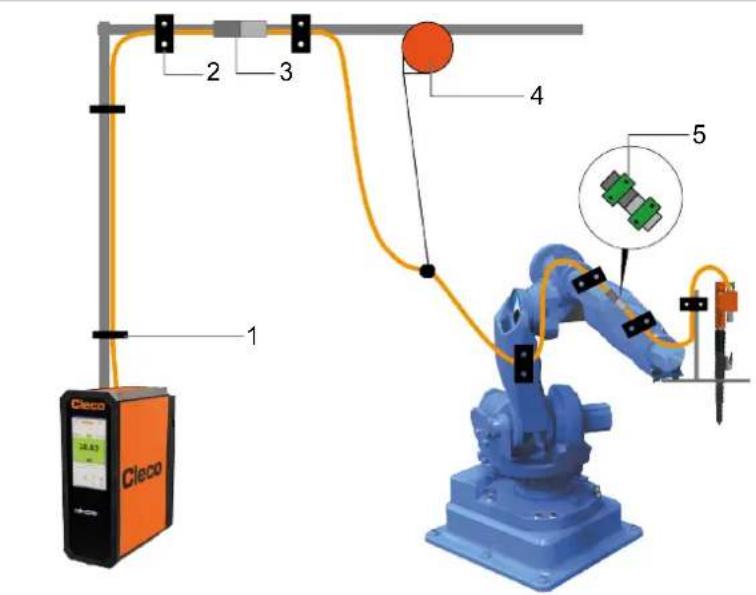

Fig. 2-2 : Exemple d'utilisation avec un robot

1	Bande velcro de décharge de traction
2	Bride de décharge de traction
3	Connecteur enfichable de câble de broche
4	Équilibreur
5	Fixation de connecteur enfichable

2.4 Utilisation de chaîne porte-câbles

La pose des câbles et des gaines de protection dans des chaînes porte-câbles doit être réalisée avec le plus grand soin.

Autres mesures voir chapitre 2.1 Généralités, page 5 :

• Sélectionner la longueur des chaînes porte-câbles de sorte que les câbles posés ne soient jamais en traction ou sous pression.
  Les connecteurs enfichables ne doivent pas se trouver dans la zone de la chaîne porte-câbles. Fixer les connexions enfichables avec des brides

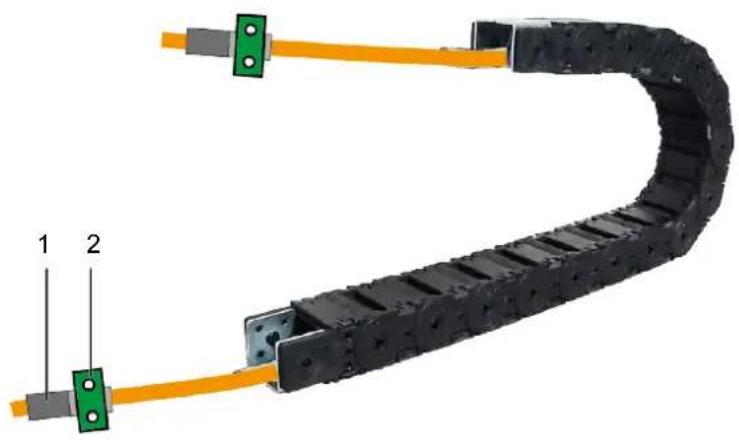

Fig. 2-3 : Exemple d'utilisation avec une chaîne porte-câbles

1 Connecteur
2 Fixation de connecteur enfichable
Tous les bords de la chaîne porte-câbles doivent présenter un rayon permettant de protéger au maximum les câbles du frottement, de la surcharge ou du pincement.
▶ Poser les câbles sans déformation. Avant le montage, poser les câbles sur une surface plane, afin qu'ils puissent être introduits à l'état étiré.
Les câbles doivent traverser le rayon de courbure sans aucune contrainte.
Éviter le croisement de câbles ou de gaines dans la chaîne porte-câbles.
▶ Ne pas regrouper les câbles et les poser si possible individuellement les uns à côté des autres, sans les fixer, dans la chaîne porte-câbles. Poser deux câbles maximum par séparation.
▶ Séparer si possible les câbles adjacents par des entretoises de séparation.
En cas de pose verticale : considérer un espace libre d'env. 20 % au sein de la hauteur de cornière. Les câbles, chaîne incluse, pendent vers le bas en raison du poids des câbles. Surveiller ces flèches à intervalles réguliers et réajuster si nécessaire.
▶ Ne jamais placer des câbles de diamètres différents (différence > 3 mm) ensemble dans une séparation.
Éviter d'écraser des conducteurs individuels ou des sous-composants. Il est recommandé d'appliquer une force de serrage sur toute la circonférence du câble.
Après l'installation des câbles, exécuter quelques cycles de mouvement et optimiser la pose le cas échéant.

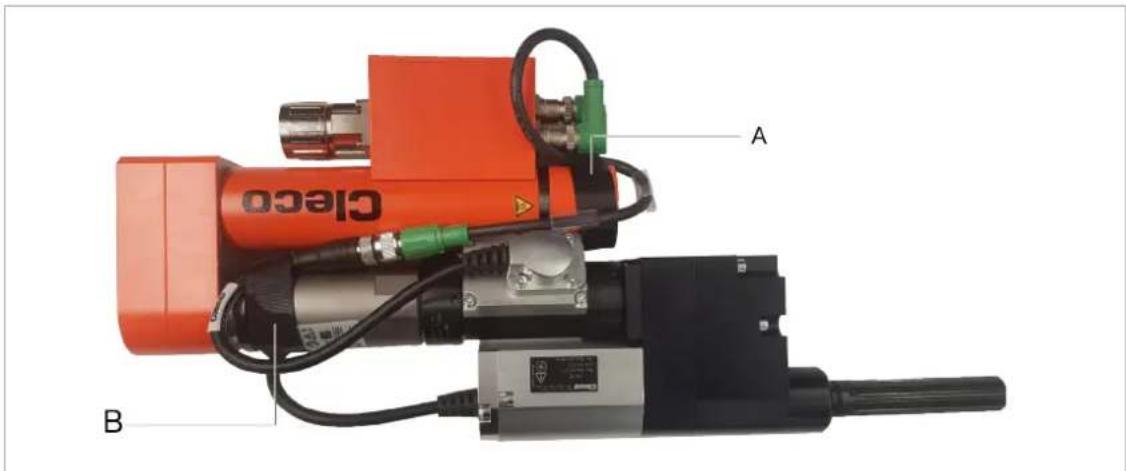

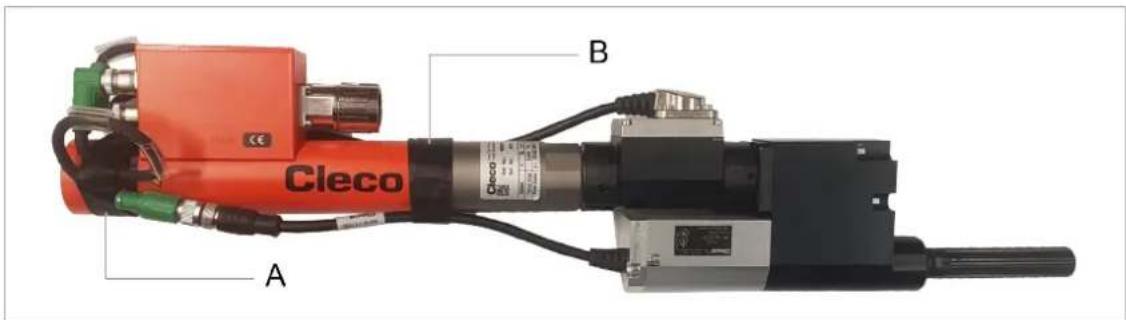

2.5 Pose du câble de transducteur

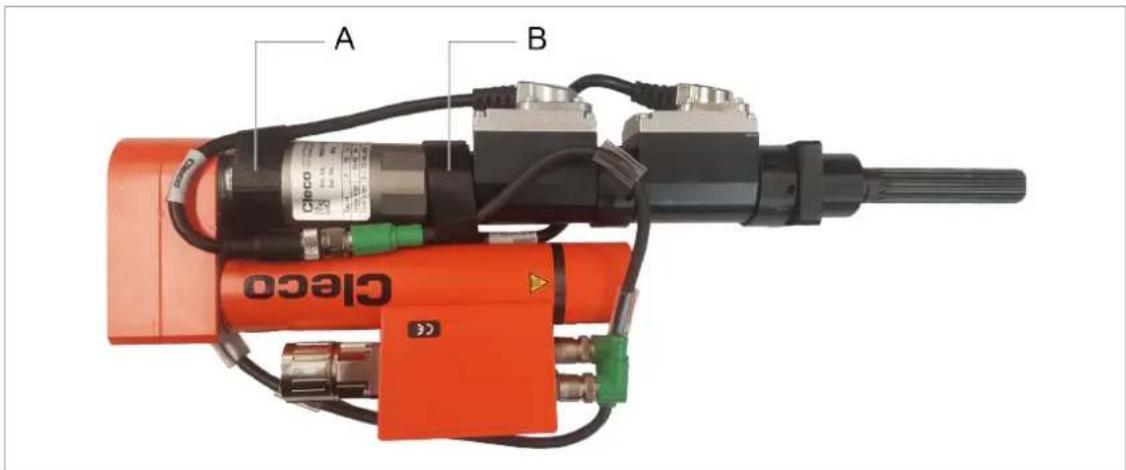

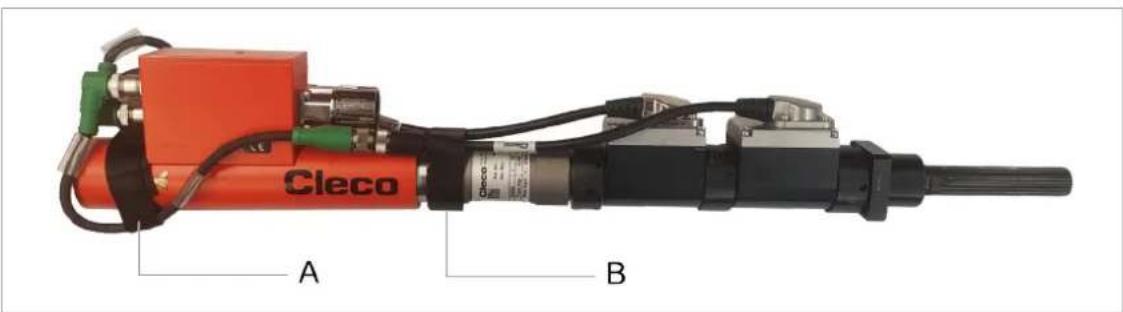

À l'aide d'une bande Velcro voir chapitre 4 Matériel, page 13, fixer le câble de transducteur de manière serrée à la broche de vissage.

Modèle	ALongueur de bande velcro[cm]	BLongueur de bande velcro[cm]
1	20	23
2	23	28
3	32	31
4	32	32

Exemples de fixations :

Fig. 2-4 : 1BD-2K-ZB

Fig. 2-5 : 1BD-2K-VK

Fig. 2-6 : 1BDU-2K-ZB

Fig. 2-7 : 1BDU-2K-VK

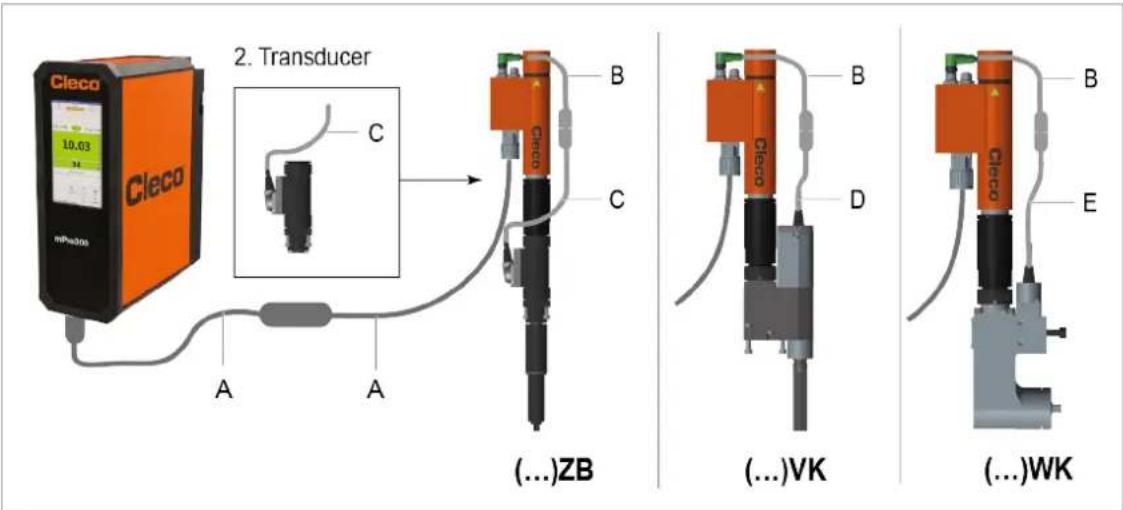

3 Câble

Ne pas dépasser la longueur totale de 50 m du câble d'outil.

Adapter la longueur du câble d'outil par rapport à la longueur du câble prolongateur.

Câble de broche A / dimension 1

Réf.		Longueur[m]	Poids1[kg]
961561-010		1	0,43
961561-020		2	0,61
961561-030		3	0,79
961561-035		3,5	0,88
961561-040		4	0,97
961561-050		5	1,15
961561-060		6	1,33
961561-070		7	1,51
961561-080		8	1,69
961561-100		10	2,05
961561-110		11	2,23
961561-150		15	2,95
961561-200		20	3,85
961561-250		25	4,75
Propriétés
Thermiques
Température ambiante			-20 °C à +90 °C
Inflammabilité			Selon UL 1581
Chimiques (gaine)
Matériau de la gaine			Polyuréthane, anti-adhésion,résistant à l'hydrose et aux mi-crobes, résistant aux UV, ré-sistant à l'abrasion, aux déchi-rures, aux coupures et aux im-pacts DIN ISO 4649,DIN EN 5025-2-21
Résistant à l'huile			Selon DIN EN 50363-10-2,IRM902
Résistant à l'hydrolyse			Selon DIN EN 50363-10-2
Couleur			Semblable à RAL 2004
Mécaniques
Diamètre [mm]			10,3±0,3
Rayons de courbure R [mm]Courbure uniqueCourbure multiple			25 min.75 min. Mouvement de roule-ment110 min. Courbure de change-ment
Longueur de torsion [mm](+180°autour de l'axe médian			500 min.
Accélération max. [m/s2]			100 (10 G max.)

Câble de broche A / dimension 2-4

Réf.	Longueur[m]	Poids1[kg]
961923-010	1	0,56
961923-020	2	0,87
961923-030	3	1,18
961923-040	4	1,49
961923-050	5	1,80
961923-060	6	2,11
961923-080	8	2,73
961923-100	10	3,35
961923-150	15	4,90
961923-200	20	6,45
961923-250	25	8,00
961923-280	28	8,93
961923-340	34	10,79
Propriétés
Thermiques
Température ambiante		-20 °C à +90 °C
Inflammabilité		Selon UL 1581
Chimiques (gaine)
Matériau de la gaine		Polyuréthane, anti-adhésion,résistant à l'hydrose et aux microbes, résistant aux UV, résistant à l'abrasion, aux déchirures, aux coupures et aux impacts DIN ISO 4649
Résistant à l'huile		Selon DIN EN 50363-10-2,IRM902
Résistant à l'hydrolyse		Selon DIN EN 50363-10-2
Couleur		Semblable à RAL 2004
Mécaniques
Diamètre [mm]		13,9±0,3
Rayons de courbure R [mm]Courbure uniqueCourbure multiple		35 min.105 min. Mouvement de roulement140 min. Courbure de changement
Longueur de torsion [mm](+180° autour de l'axe médian		500 min.
Accélération max. [m/s2]		100 (10 G max.)

4 Matériel

Article		Utilisation
Colliers STAUFF avec élément en élastomèreType 410 PP-R (10 mm)Réf. –Type 414 PP-R (14 mm)Référence 961509PT		Fixation des composants de câbles et de gaines en début et en fin de section.Surface de serrage large, rembourrée. S'adapte au diamètre de câble correspondant, p. ex. :
Collier STAUFFType 428 PP-R (28 mm)Réf.917900		Fixation de connecteurs enfichables en présence de forces extrêmes, tels que vibrations, chocs ou mouvements de rotation.
Bande Velcrop. ex. type ONE_WRAP Strap		Solution de gestion de câbles plus économique, destinée à la fixation supplémentaire ou au regroupe-ment en faisceau de câbles. Les câbles ne sont pas serrés excessivement et ne rigidifient pas le fais-ceau, contrairement aux serre-câbles.Ne pas utiliser pour la décharge de traction !
