MODE D'EMPLOI VABA-C13-100-1-F90-G12-G14 Festo

VABA-C13-100-...-F90-G12-G14

Plaque d'adaptation

FESTO Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne [phone] www.festo.com

Instructions de montage

8202819

2023-11

[8202823]

Traduction de la notice originale

© 2023 Tous droits réservés à la Festo SE & Co. KG

1

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi Vérin oscillant DAPS –
Mode d'emploi Vérin oscillant DFPD –

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

-Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

2.2 Utilisation conforme à l'usage prévu

La plaque d'adaptation sert d'interface entre un régulateur de position, un terminal de distributeurs VTOP et un vérin oscillant.

-L'interface entre le terminal de distributeurs et le vérin oscillant est conforme VDI/VDE 3845-1.
- L'interface entre le terminal de distributeurs et le régulateur de position est conforme VDI/VDE 3847-2.

VABA-C13-100-...-F90-G12-G14 -1 -2
DAPS -0180 ... -0720 -0960 ... -1920
DFPD -240 ... -900 -1200 ... -2300

Tab. 2 : Vérins oscillants autorisés

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé possède des connaissances et une expérience en matière de technologie de commande électropneumatique.

3 Informations complémentaires

-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

→ www.festo.com.

-Accessoires et pièces de rechange → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

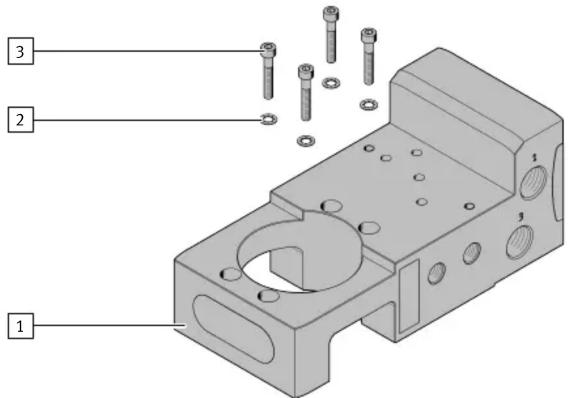

Fig. 1 : Plaque d'adaptation VABA-C13-100-1-F90-F12-G14

1 Pont (1x)
3 Vis (4x)
2 Disque denté (4x)

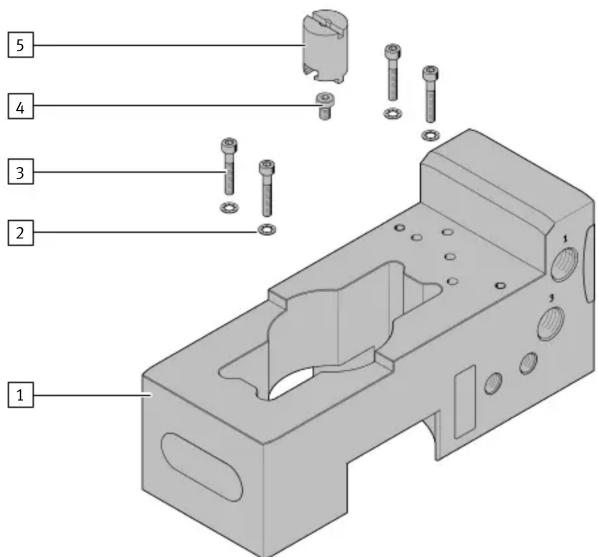

Fig. 2 : Plaque d'adaptation VABA-C13-100-2-F90-F12-G14

1 Pont (1x)
4 Vis (1x)
2 Couronne dentée (4x)
5 Adaptateur (1x)
3 Vis (4x)

4.2 Non compris dans la fourniture

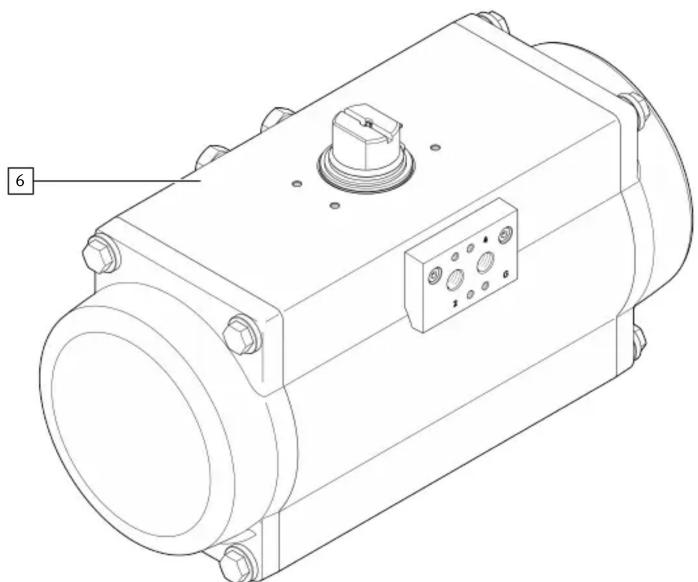

Fig. 3 : Vérin oscillant DFPD

6 Vérin oscillant (1x) DAPS, DFPD

9 8 7 10

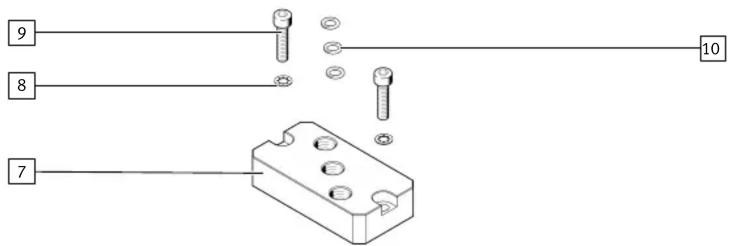

Fig. 4 : Kit d'adaptation VABA-C13-G14
7 Plaque d'adaptation (1x)
9 Vis (2x)
8 Disque denté (2x)
10 Joint torque (3x)

5 Montage

5.1 Montage de la plaque d'adaptation VABA-C13-100-1-F90-G12-G14

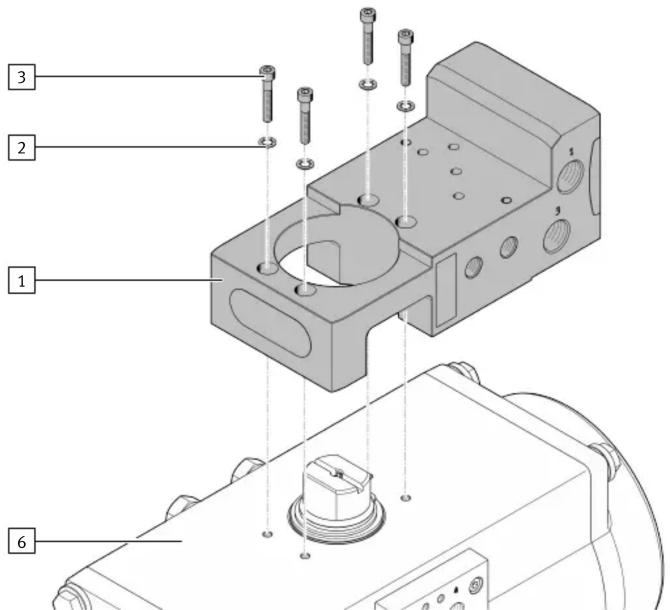

Fig. 5 : Fixation du pont
1. Positionner les disques dentés [2].
2. Fixer le pont [1] avec les vis [3] sur le vérin oscillant [6]. Couple de serrage : 3 Nm ± 20 %

5.2 Montage de la plaque d'adaptation VABA-C13-100-2-F90-G12-G14

5 4 A

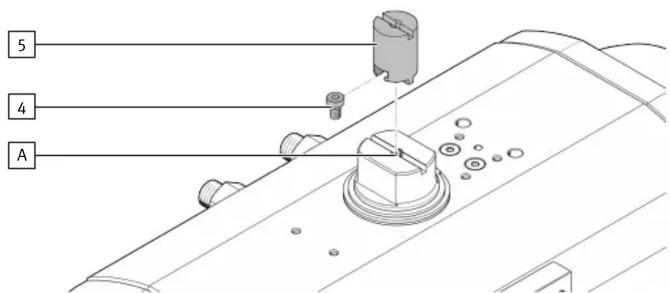

Fig. 6 : Fixation de l'adaptateur
1. Enfoncer la vis [4] dans l'adaptateur [5].
2. Serrer la vis [4] à fond dans le trou [A]. Couple de serrage : 5 Nm ± 20 %

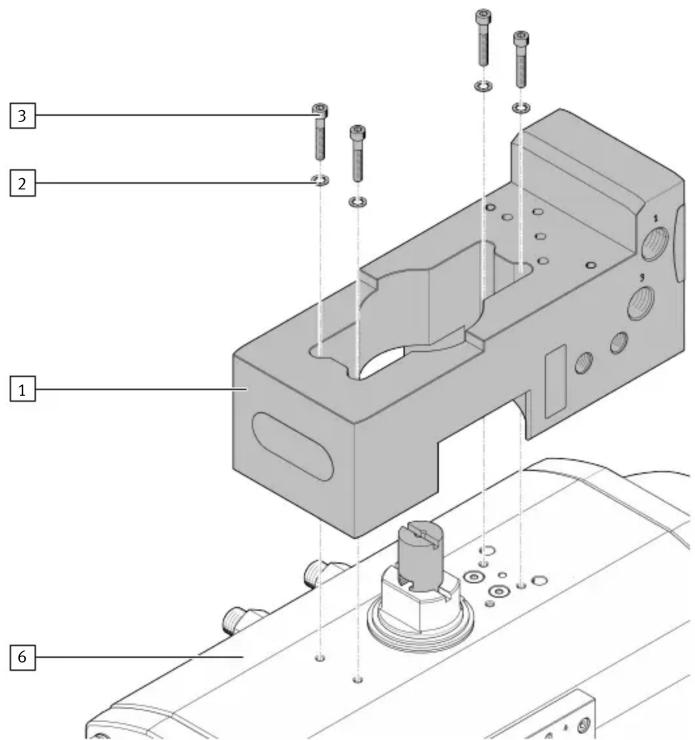

Fig. 7 : Fixation du pont
1. Positionner les disques dentés [2].
2. Fixer le pont [1] avec les vis [3] sur le vérin oscillant [6]. Couple de serrage : 3 Nm ± 20 %

5.3 Montage du kit d'adaptation VABA-C13-G14

C'est uniquement avec VABA-C13-100-1-F90-G12-G14 que le montage du kit d'adaptation VABA-C13-G14 s'avère judicieux.

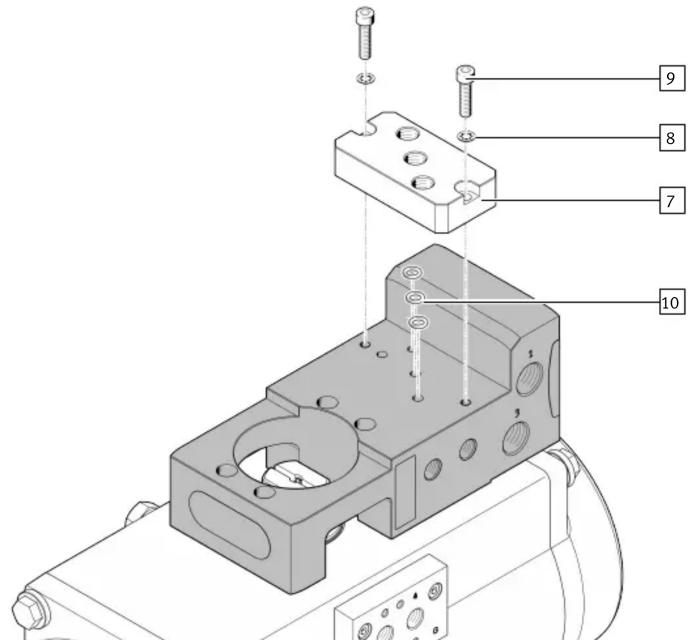

Fig. 8 : Fixation de la plaque d'adaptation
1. Positionner les joints toriques [10] et la plaque d'adaptation [7].
2. Positionner les disques dentés [8].
3. Visser les vis [9] à fond. Couple de serrage : 5 Nm ± 10 %
