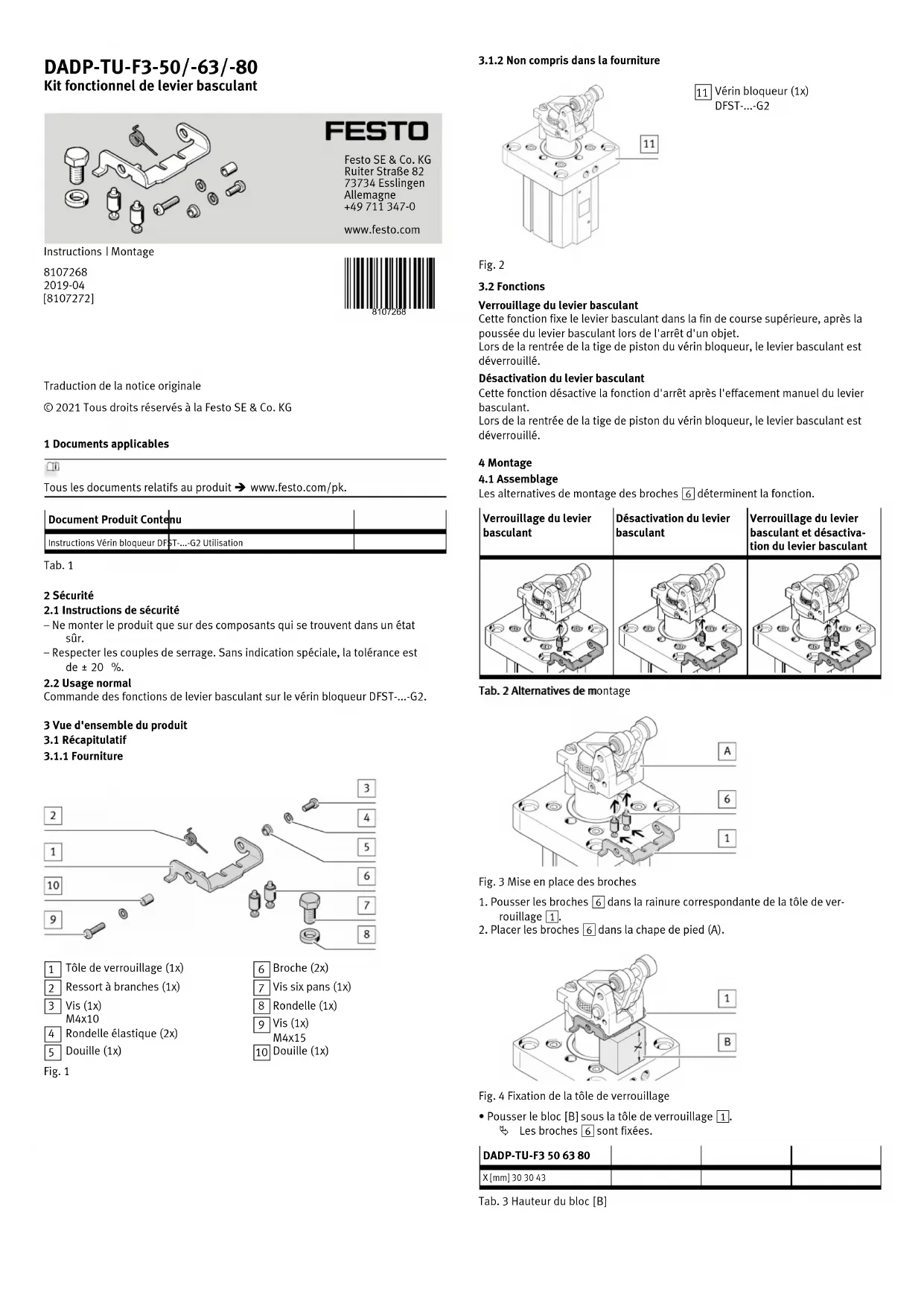

Traduction de la notice originale © 2021 Tous droits réservés à la Festo SE & Co. KG 1 Documents applicables Tous les documents relatifs au produit èwww.festo.com/pk. Document Produit Contenu Instructions Vérin bloqueur DFST-...-G2 Utilisation Tab. 1 2 Sécurité
2.1 Instructions de sécurité
– Ne monter le produit que sur des composants qui se trouvent dans un état sûr. – Respecter les couples de serrage. Sans indication spéciale, la tolérance est de±20%.

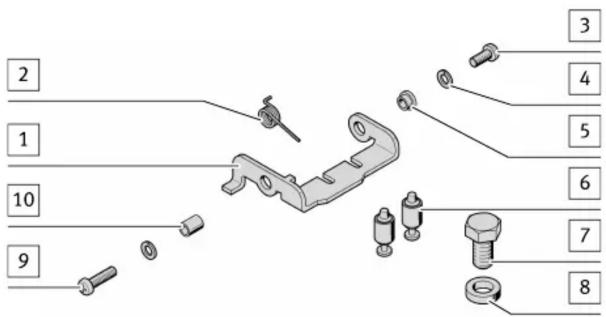

Commande des fonctions de levier basculant sur le vérin bloqueur DFST-...-G2. 3 Vue d'ensemble du produit
Tôle de verrouillage (1x)
Ressort à branches (1x)
Rondelle élastique (2x)
3.1.2 Non compris dans la fourniture
Vérin bloqueur (1x) DFST-...-G2 Fig. 2
Verrouillage du levier basculant Cette fonction fixe le levier basculant dans la fin de course supérieure, après la poussée du levier basculant lors de l'arrêt d'un objet. Lors de la rentrée de la tige de piston du vérin bloqueur, le levier basculant est déverrouillé. Désactivation du levier basculant Cette fonction désactive la fonction d'arrêt après l'effacement manuel du levier basculant. Lors de la rentrée de la tige de piston du vérin bloqueur, le levier basculant est déverrouillé. 4 Montage

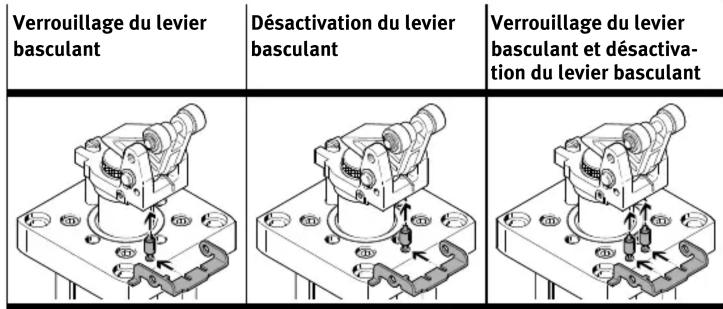

Les alternatives de montage des broches6 déterminent la fonction. Verrouillage du levier basculant Désactivation du levier basculant Verrouillage du levier basculant et désactiva tion du levier basculant

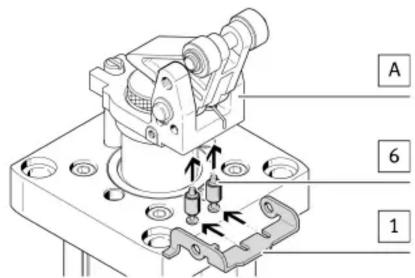

Tab. 2 Alternatives de montage Fig. 3 Mise en place des broches
1. Pousser les broches6 dans la rainure correspondante de la tôle de ver-
2. Placer les broches6 dans la chape de pied (A).

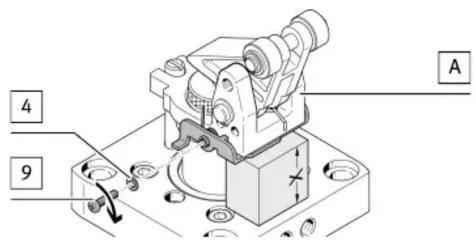

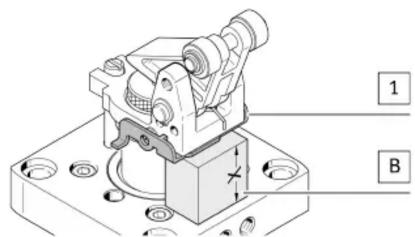

Fig. 4 Fixation de la tôle de verrouillage
- Pousser le bloc[B] sous la tôle de verrouillage1.
Les broches6 sont fixées. DADPTUF3 50 63 80 X [mm] 30 30 43 Tab. 3 Hauteur du bloc[B]
DADPTUF350/63/80 Kit fonctionnel de levier basculant

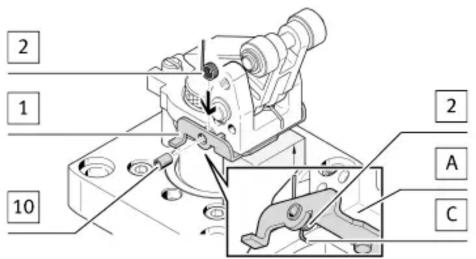

1. Positionner le ressort à branches2 au niveau du trou de la tôle de ver-
2. Insérer la douilleaJ dans le trou de la tôle de verrouillage1 et du ressort à
3. Placer la branche courte[C] du ressort à branches2 sous la chape de
pied[A]. Fig. 6 Fixer le ressort à branches

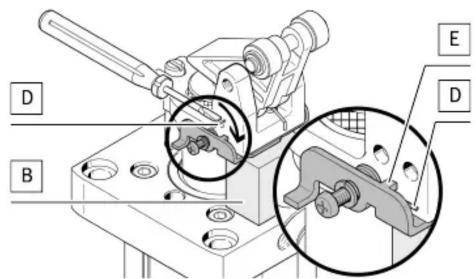

- Visser la vis9 avec une rondelle élastique4 légèrement dans la chape de pied[A]. Fig. 7 Tendre le ressort à branches
- Pousser la branche longue[D] du ressort à branches2 sous le nez[E].

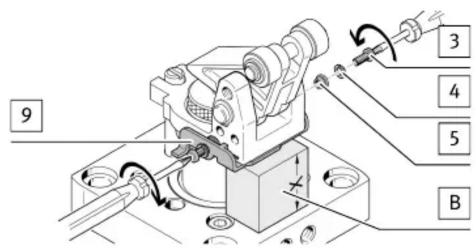

Le ressort à branches2 est tendu. Fig. 8 Fixation de la tôle de verrouillage
1. Insérer la douille5 dans l'alésage.
2. Serrer la vis3 avec une rondelle élastique4. Couple de serrage:1,5Nm

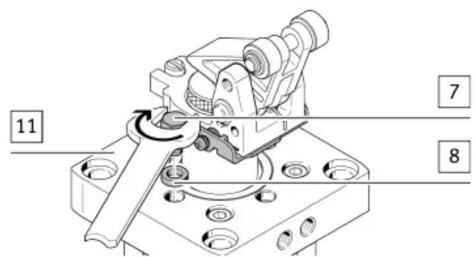

Fig. 9 Montage de la butée

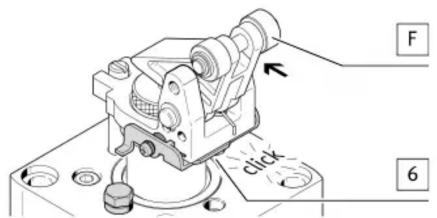

- Serrer la vis7 avec la rondelle8 dans le vérin bloqueuraA. Respecter le couple de serrage. DADPTUF3 50 63 80 Couple de serrage Nm 2,5 6 6 Tab. 4 Couples de serrage 5 Fonctionnement Verrouillage du levier basculant Utiliser cette fonction pour maintenir le levier basculant de manière sûre dans la fin de course arrière définie. L'objet n'est alors pas repoussé par l'amortisseur in- tégré, p.ex. pour effectuer des étapes de travail correspondantes sur l'objet. Fig. 10 Verrouillage du levier basculant
- Pousser le levier basculant[F] dans la fin de course supérieure sous l'action du produit transporté.
La broche6 s'engage de manière audible dans l'échelon du levier bas- culant[F]. REMARQUE ! Rupture de composants avec levier basculant verrouillé Des éléments du vérin bloqueur ou du module fonctionnel de levier basculant peuvent se rompre avec le verrouillage activé du levier basculant.

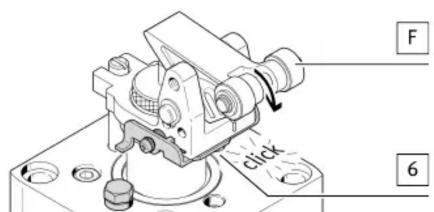

- Ne faire reculer aucun objet contre le levier basculant verrouillé. Fig. 11 Risque de rupture en cas de levier basculant verrouillé Désactivation du levier basculant Utiliser cette fonction pour verrouiller le levier basculant en fin de course infé- rieure. Le produit transporté peut dépasser le vérin bloqueur désactivé et être dé- placé en avant et arrière dans les deux sens, p.ex. pour éliminer une erreur sys- tème. Fig. 12 Désactivation du levier basculant
- Pousser le levier basculant[F] vers le bas en fin de course inférieure.

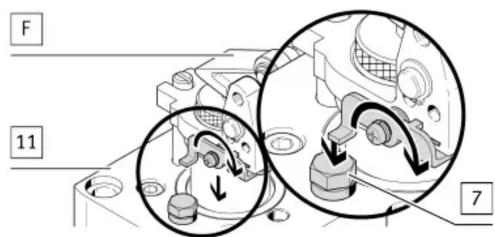

La broche6 s'engage de manière audible dans l'échelon du levier bas- culant[F]. Déverrouillage du levier basculant Déverrouiller le levier basculant comme suit et réactiver la fonction d'arrêt. Fig. 13 Déverrouillage du levier basculant
- Mettre le vérin bloqueuraA sous pression de sorte à faire rentrer la tige de piston.
Le levier basculant est déverrouillé par le contact avec la vis7.6 Démontage Le démontage s'effectue dans l'ordre inverse du montage. ATTENTION ! Ressort à branches sous pression Lors du démontage, le ressort à branches peut pincer ou érafler les doigts et des parties de la peau.
- Relâcher la tension du ressort à branches avec précaution avec un outil.
