EVT289 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	EVT289
Catégorie	Capteur industriel
Type de produit	Capteur de proximité inductif
Dimensions (approx.)	40 x 20 x 20 mm
Poids (approx.)	50 g
Alimentation	10-30 V DC
Courant nominal	200 mA
Sortie	PNP normalement ouvert
Distance de détection	4 mm
Fréquence de commutation	100 Hz
Indice de protection	IP67
Température de fonctionnement	-25 à 70 °C
Matériau du boîtier	Acier inoxydable
Raccordement	Connecteur M12 à 4 broches
Couple de serrage recommandé	0,3 - 0,5 Nm (à la main)
Fonctions principales	Détection sans contact d'objets métalliques
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants
Sécurité	Respecter la polarité et les tensions nominales
Pièces détachées et réparabilité	Connecteurs et câbles disponibles en option
Informations générales	Utiliser avec un couple de serrage modéré pour garantir l'étanchéité

FOIRE AUX QUESTIONS - EVT289 IFM

Comment raccorder le capteur EVT289 ?

Raccordez le connecteur au capteur en serrant l'écrou à un couple de 0,3 à 0,5 Nm (à la main) pour assurer le degré de protection.

Quelle est la tension d'alimentation du EVT289 ?

Le capteur fonctionne sous une tension de 10 à 30 V DC.

Le capteur EVT289 est-il adapté à une utilisation en extérieur ?

Oui, grâce à son indice de protection IP67, il résiste à la poussière et à l'immersion temporaire.

Comment nettoyer le capteur EVT289 ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de solvants agressifs.

Le EVT289 détecte-t-il tous les métaux ?

Il détecte les objets métalliques ferreux et non ferreux, mais la distance de détection peut varier selon le matériau.

Quelle est la distance de détection maximale ?

La distance de détection nominale est de 4 mm pour un objet en acier.

Que faire si le capteur ne fonctionne pas ?

Vérifiez la connexion, la tension d'alimentation et la polarité. Assurez-vous que le couple de serrage est correct.

Puis-je remplacer le câble du capteur ?

Le capteur est équipé d'un connecteur M12 ; vous pouvez utiliser un câble préconfectionné adapté.

Quelle est la fréquence de commutation du EVT289 ?

La fréquence de commutation est de 100 Hz, adaptée à la plupart des applications industrielles.

Le capteur EVT289 est-il livré avec un manuel ?

Oui, une notice d'utilisation est disponible au format PDF sur le site notice-facile.com.

MODE D'EMPLOI EVT289 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

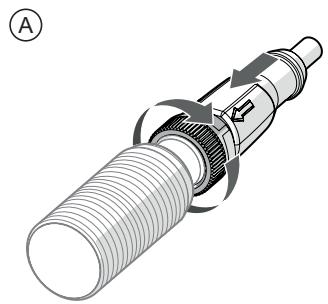

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
