Peterson 6121900 - Éclairage WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire d'extérieur
Marque	Westinghouse
Modèle	Peterson 6121900
Utilisation	Extérieur (endroits humides)
Garantie	5 ans limitée
Alimentation électrique	120 V~, 60 Hz
Puissance max recommandée	Voir l'étiquette de l'appareil
Indice de protection	Non spécifié
Sécurité	Couper le courant avant installation ; faire appel à un électricien qualifié
Entretien	Essuyer avec un chiffon doux ; nettoyer le verre avec un savon doux
Matériau	Non spécifié
Couleur	Non spécifié
Dimensions	Non spécifié
Poids	Non spécifié
Fonctions	Installation murale ou au plafond ; mise à la terre requise
Pièces de rechange	Disponibles auprès du point de vente ; utiliser les termes du diagramme
Accessoires inclus	Barre de fixation, manchon fileté, écrous, rondelles, capuchons, etc.

FOIRE AUX QUESTIONS - Peterson 6121900 WESTINGHOUSE

Comment installer ce luminaire ?

Suivez les instructions de montage fournies. Coupez le courant au tableau avant de commencer. Fixez la barre de fixation à la boîte de sortie, connectez les fils (noir à noir, blanc à blanc, mise à la terre), puis assemblez le chapeau et la cage.

Quelle ampoule utiliser ?

Utilisez des ampoules compatibles avec le wattage maximal indiqué sur l'étiquette de l'appareil. Ne dépassez pas cette puissance.

Ce luminaire convient-il pour l'extérieur ?

Oui, il est conçu pour une utilisation en extérieur dans des endroits humides. Assurez d'effectuer un joint étanche entre l'appareil et la surface de montage avec du calfeutrage silicone.

Comment nettoyer l'appareil ?

Essuyez avec un linge doux. Pour le verre, utilisez un savon doux. Évitez les nettoyants chimiques, tampons abrasifs, laine d'acier ou papier abrasif.

Que faire si l'ampoule ne s'allume pas ?

Vérifiez d'abord que l'ampoule est bien vissée et fonctionnelle. Coupez le courant et inspectez les connexions des fils. Si le problème persiste, consultez un électricien.

Puis-je utiliser ce luminaire avec un variateur ?

La notice ne précise pas la compatibilité avec les variateurs. Consultez un électricien pour déterminer si votre installation le permet.

Comment remplacer des pièces ?

Les pièces de rechange sont disponibles auprès du point de vente. Utilisez les termes du diagramme (ex. écrou capuchon, cage, chapeau) pour commander.

Quelle est la garantie ?

Ce luminaire bénéficie d'une garantie limitée de cinq ans pièces et main-d'œuvre à compter de la date d'achat. Elle ne couvre pas les dommages liés à une installation inappropriée ou aux phénomènes naturels.

Est-il nécessaire de mettre à la terre ?

Oui, la mise à la terre est essentielle pour la sécurité. Connectez le fil de mise à la terre de l'appareil à celui de la boîte de sortie conformément aux instructions.

Que faire si le luminaire est endommagé ?

N'installez pas un appareil endommagé. Retournez-le à votre point de vente. Pour toute réclamation sous garantie, contactez Westinghouse via www.westinghouselighting.com/contact-us.

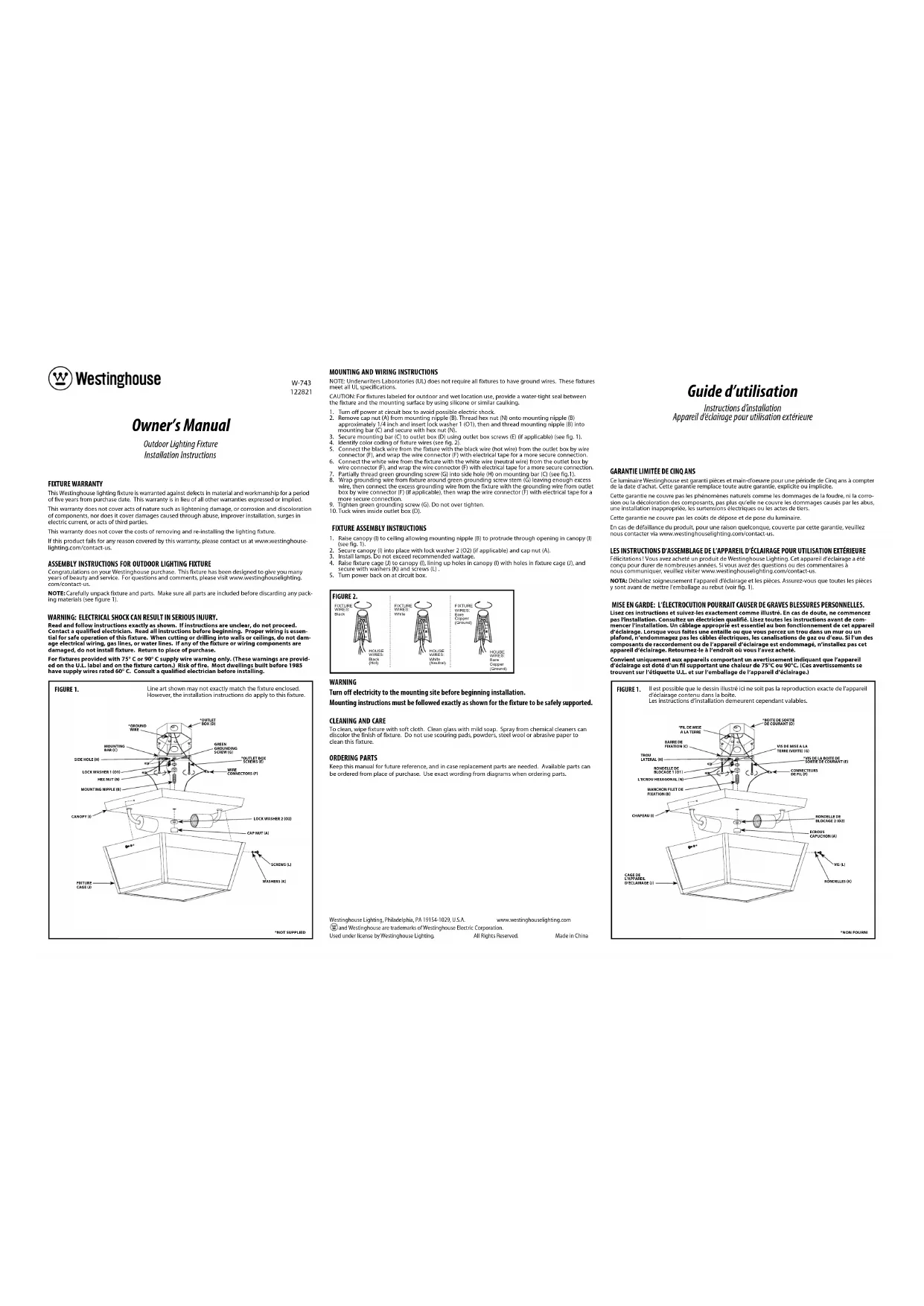

MODE D'EMPLOI Peterson 6121900 WESTINGHOUSE

Instructions d'installation

Appareil d'éclairage pour utilisation extérieure

GARANTIE LIMITÉE DE CINQ ANS

Ce luminaire Westinghouse est garanti pièces et main-d'oeuvre pour une période de Cinq ans à compter de la date d'achat. Cette garantie remplace toute autre garantie, explicite ou implicite.

Cette garantie ne couvre pas les phénomènes naturels comme les dommages de la foudre, ni la corrosion ou la décoloration des composants, pas plus qu'elle ne couvre les dommages causés par les abus, une installation inappropriée, les surtensions électriques ou les actes de tiers.

Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire.

En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez nous contacter via www.westinghouselighting.com/contact-us.

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE POUR UTILISATION EXTÉRIEURE

Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d'éclairage conçu pour durer de nombreuses années. Si vous avez des questions ou des commentaires à nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.

NOTA: Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les pièces y sont avant de mettre l'emballage au rebut (voir fig. 1).

MISE EN GARDE: L'ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.

Lisez ces instructions et suivez-les exactement comme illustre. En cas de doute, ne commencez pas l'installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de commencer l'installation. Un câblage approprié est essentiel au bon fonctionnement de cet appareil d'éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur ou un plafond, n'endommagez pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un des composants de raccordement ou de l'appareil d'éclairage est endommagé, n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous l'avez acheté.

Convient uniquement aux appareils comportant un avertissement indiquant que l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'appareil d'éclairage.)

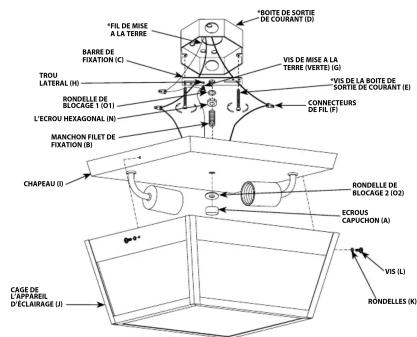

FIGURE 1. Il est possible que le dessin illustré ici ne soit pas la reproduction exacte de l'appareil d'éclairage contenu dans la boîte. Les instructions d'installation demeurent cependant valables.

"FIL DE MISE A LA TERRE" "BOITE DE SORTIE DE COURANT (D)" BARBE DE FIXATION (C) TROU LATERAL (H) RONDELLE DE BLOCAGE 1 (O1) L'ECROU HEXAGONAL (N) MANCHON FILET DE FIXATION (B) CHAPEAU (I) "VIS DE MISE A LA TERRE (VERTE) (G)" "VIS DE LA BOITE DE SORTIE DE COURANT (E) CONNECTEURS DE FIL (P) RONDELLE DE BLOCAGE 2 (O2) ECROUS CAPUCHON (A) CAGE DE L'APPAREL D'ÉCLAIRAGE (J) VIS (L) RONDELLES (K)

*NON FOURNI

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

NOTA : Underwriters Laboratories (UL) n'exige pas que tous les appareils d'éclairage comportent des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

MISE EN GARDE : Pour les appareils munis d'une étiquette indiquant qu'ils peuvent être installés dans des endroits humides et à l'extérieur, eectuez un joint étanche entre l'appareil électrique et la surface de montage, à l'aide d'un produit de calfeutrage à base de silicone ou similaire.

1. Mettez l'interrupteur de la boîte à fusibles à « OFF » afin d'éviter le risque d'électrocution.

2. Retirez l'écrou capuchon (A) du manchon fileté de fixation (B). Vissez l'écrou hexagonal (N) au manchon fileté de fixation (B) d'environ 6 mm (de po) et insérez la rondelle de blocage 1 (O1). Ensuite, vissez le manchon fileté de fixation (B) à la barre de fixation (C) et fixez en place à l'aide de l'écrou hexagonal (N).

3. Attachez la barre de fixation (C) à la boîte de sortie de courant (D) à l'aide des vis de la boîte de sortie de courant (E) (le cas échéant) (voir fig. 1).

4. Identifiez la couleur des fils de votre appareil d'éclairage (la figure 2).

5. Connectez le fil noir de l'appareil d'éclairage au fil noir (fil sous tension) de la boîte de sortie près du capuchon de connexion (F); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (F) avec du ruban isolant.

6. Connectez le fil blanc de l'appareil déclairage au fil blanc (fil compensateur) de la boite de sortie près du capuchon de connexion (F); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (F) avec du ruban isolant.

7. Vissez en partie la vis verte de mise à la terre (G) dans le trou latéral (H) se trouvant sur la barre de fixation (C) (voir fig. 1).

8. Enveloppez le fil de mise à la terre de l'appareil d'éclairage autour de la tige verte de la vis de mise à la terre (G) tout en laissant suffisamment de fil; puis connectez l'excès de fil de mise à la terre de l'appareil d'éclairage avec le fil de mise à la terre de la boîte de sortie près du capuchon de connexion (F) (le cas échéant); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (F) avec du ruban isolant.

9. Serrez la vis verte de mise à la terre (G). Ne serrez pas outre mesure.

10. Enfouissez les fils dans la boîte de sortie de courant (D).

INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

1. Soulevez le chapeau (I) jusqu'au plafond de façon à ce que le manchon fileté de fixation (B) saillisse par l'ouverture du chapeau (I) (voir fig. 1).

2. Fixez le chapeau (I) en place à l'aide de la rondelle de blocage 2 (O2) (s'il y a lieu) et de l'écrou capuchon (A).

3. Installez les ampoules. Ne dépassez pas le wattage recommandé.

4. Soulevez la cage de l'appareil d'éclairage (J) vers le chapeau (I) en alignant les trous du chapeau (I) avec les trous de la cage de l'appareil d'éclairage (J) et fixez en place à l'aide des rondelles (K) et vis (I).

5. Remettez l'interrupteur de la boîte à fusibles à « ON ».

FIGURE 2. FILS DE L'UPPAREL D'ÉCLARAGE Nor FILS DE LA MAISON Nor (Charge) FILS DE L'UPPAREL D'ÉCLARAGE Blanc FILS DE LA MAISON Blanc (Neutro) FILS DE L'UPPAREL D'ÉCLARAGE Curre Paîles (Mise à la terre) FILS DE LA MAISON Curre Paîles (Mise à la terre)

MISE EN GARDE

Coupez le courant au site de montage avant de commencer l'installation.

Assurez-vous de suivre les instructions de montage exactement comme illustré afin que l'appareil d'éclairage soit installé de façon sécuritaire.

NETTOYAGE ET ENTRETIEN

Pour nettoyer, essuyez l'appareil avec un linge doux. Nettoyez le verre à l'aide d'un savon doux. Les nettoyants chimiques risquent de décolorer le fini de l'appareil d'éclairage. N'utilisez pas de tampons ou de poudre à récurer, de laine d'acier ou de papier abrasif pour nettoyer cet appareil d'éclairage.

COMMANDE DE PIÈCES

Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de remplacement. Les pièces disponibles peuvent être commandées à l'endroit où vous avez acheté votre appareil d'éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
