Callowhill 6126100 - Éclairage WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire d'intérieur
Marque	Westinghouse
Modèle	Callowhill 6126100
Utilisation	Intérieur
Garantie	5 ans (pièces et main-d'œuvre)
Alimentation	Secteur 120 V
Type d'ampoule	Standard (E26/E27 selon modèle)
Hauteur (approx.)	Non spécifié dans la notice
Diamètre (approx.)	Non spécifié dans la notice
Poids	Non spécifié dans la notice
Matériau principal	Métal et verre
Couleur/finition	Non spécifié dans la notice
Certifications	UL (Underwriters Laboratories)
Entretien	Nettoyer avec un chiffon doux et un savon doux pour le verre. Éviter les nettoyants chimiques.
Sécurité	Couper le courant avant installation. Faire appel à un électricien qualifié en cas de doute.
Assemblage	Inclus barre de fixation, vis, connecteurs, abat-jour en verre, capuchons, écrous.
Compatibilité boîte	Boîte de sortie standard
Température de fil	75°C ou 90°C (selon étiquette)

FOIRE AUX QUESTIONS - Callowhill 6126100 WESTINGHOUSE

Quelle est la puissance maximale de l'ampoule ?

La notice ne précise pas de wattage exact. Il est recommandé de ne pas dépasser le wattage indiqué sur l'étiquette de l'appareil. En général, utilisez une ampoule de 60 W maximum.

Comment installer ce luminaire ?

Coupez le courant au niveau du disjoncteur. Fixez la barre de fixation à la boîte de sortie. Connectez les fils : noir avec noir (phase), blanc avec blanc (neutre), et vert ou nu avec la terre. Vissez le chapeau et fixez l'abat-jour en verre avec l'écrou décoratif. Remettez le courant.

Puis-je utiliser ce luminaire à l'extérieur ?

Non, ce luminaire est conçu pour une utilisation intérieure uniquement. L'installation en extérieur peut entraîner des risques d'électrocution ou de détérioration.

Comment nettoyer le luminaire ?

Essuyez l'appareil avec un chiffon doux. Pour le verre, utilisez un savon doux. Évitez les nettoyants chimiques, les tampons abrasifs ou la laine d'acier qui pourraient décolorer le fini.

Que faire si une pièce est manquante ?

Contactez le service client de Westinghouse via www.westinghouselighting.com/contact-us. Conservez le manuel pour référencer les pièces à l'aide des diagrammes.

La garantie couvre-t-elle l'installation ?

Non, la garantie limitée de cinq ans couvre les pièces et la main-d'œuvre, mais pas les coûts de dépose et de pose du luminaire.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, de connecteurs de fils (capuchons), de ruban isolant, et éventuellement d'une pince. Assurez-vous que le courant est coupé.

Comment remplacer l'ampoule ?

Dévissez d'abord l'écrou décoratif et le capuchon sous l'abat-jour. Abaissez délicatement l'abat-jour en verre. Remplacez l'ampoule en respectant le wattage recommandé. Remontez les pièces dans l'ordre inverse.

Y a-t-il une mise à la terre obligatoire ?

Oui, l'appareil doit être mis à la terre via le fil de mise à la terre (vert ou nu) connecté à la vis verte de la barre de fixation. Cela garantit la sécurité électrique.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur ou directement sur le site de Westinghouse. Utilisez les termes indiqués sur les diagrammes du manuel.

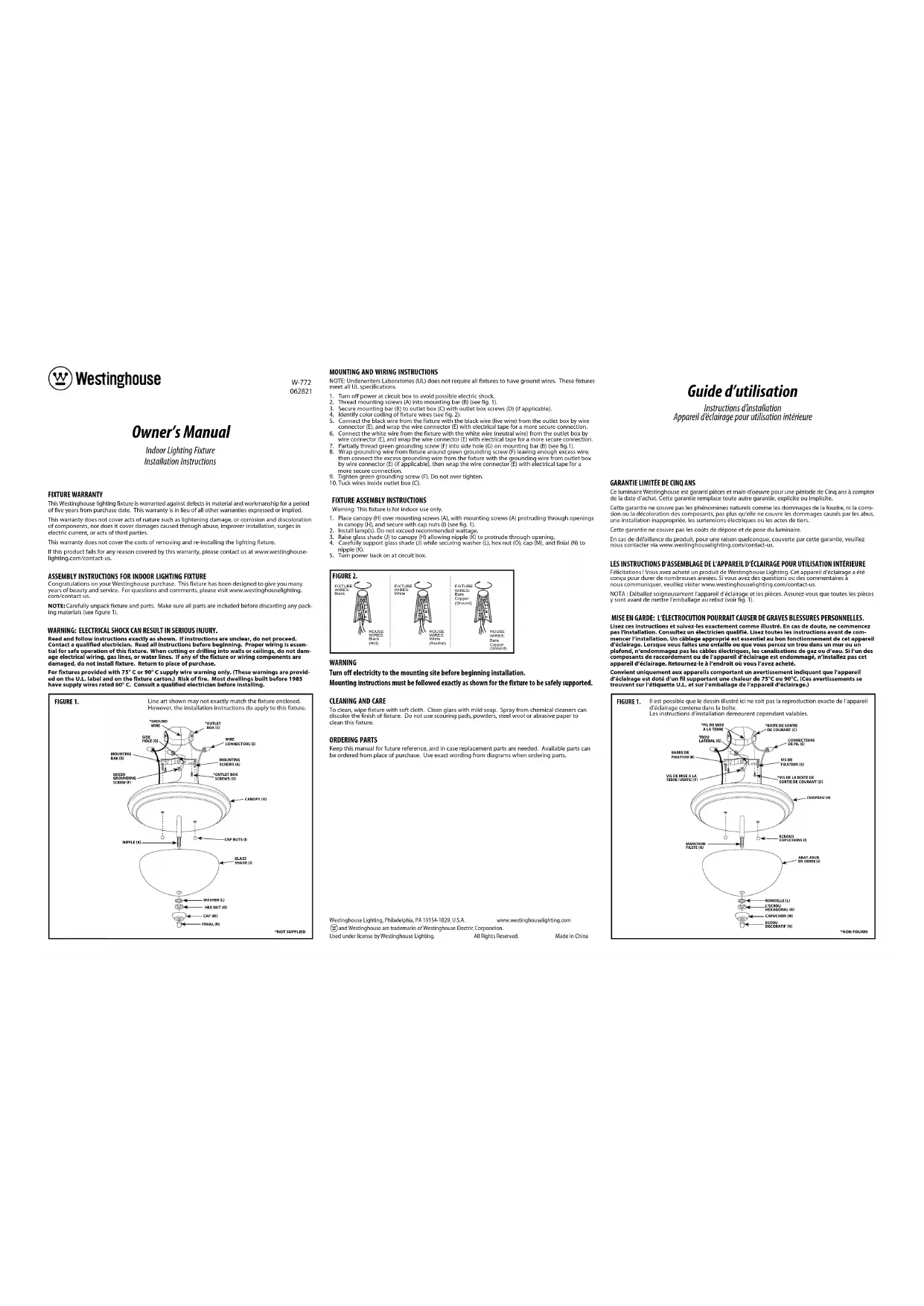

MODE D'EMPLOI Callowhill 6126100 WESTINGHOUSE

Instructions d'installation

Appareil d'éclairage pour utilisation intérieure

GARANTIE LIMITÉE DE CINQ ANS

Ce luminaire Westinghouse est garanti pièces et main-d'oeuvre pour une période de Cinq ans à compter de la date d'achat. Cette garantie remplace toute autre garantie, explicite ou implicite.

Cette garantie ne couvre pas les phénomènes naturels comme les dommages de la foudre, ni la corrosion ou la décoloration des composants, pas plus qu'elle ne couvre les dommages causés par les abus, une installation inappropriée, les surtensions électriques ou les actes de tiers.

Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire.

En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez nous contacter via www.westinghouselighting.com/contact-us.

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE POUR UTILISATION INTÉRIEURE

Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d'éclairage a été conçu pour durer de nombreuses années. Si vous avez des questions ou des commentaires à nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.

NOTA : Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les pièces y sont avant de mettre l'emballage au rebut (voir fig. 1).

MISE EN GARDE: L'ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.

Lisez ces instructions et suivez-les exactement comme illustré. En cas de doute, ne commencez pas l'installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de commencer l'installation. Un câblage approprié est essentiel au bon fonctionnement de cet appareil d'éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur ou un plafond, n'endommagez pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un des composants de raccordement ou de l'appareil d'éclairage est endommagé, n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous l'avez acheté.

Convient uniquement aux appareils comportant un avertissement indiquant que l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'appareil d'éclairage.)

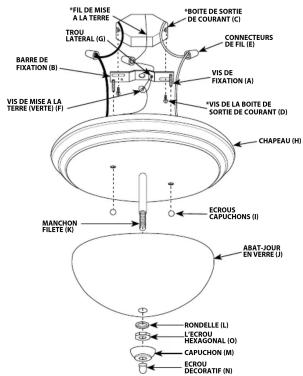

FIGURE 1. Il est possible que le dessin illustré ici ne soit pas la reproduction exacte de l'appareil d'éclairage contenu dans la boîte. Les instructions d'installation demeurent cependant valables.

"FIL DE MISE A LA TERRE TROU LATERAL (G) BARRE DE FIXATION (B) VIS DE MISE A LA TERRE (VERTE) (F) "BOITE DE SORTIE DE COURANT (C) CONNECTEURS DE FIL. (B) VIS DE FIXATION (A) VIS DE LA BOITE DE SORTIE DE COURANT (D) CHAPEAU (H) MANCHON FILETE (N) ECIOUS CAPUCHONS (I) ARAT-JOUR EN VERRE (J) RONDELLE (L) L'ÉCROU HEXAAGONAL (O) CAPUCHON (M) ECNU DECORATIF (N)

*NON FOURNI

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

NOTA : Underwriters Laboratories (UL) n'exige pas que tous les appareils d'éclairage comportent des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

1. Mettez l'interrupteur de la boîte à fusibles à « OFF » afin d'éviter le risque d'électrocution.

2. Vissez les vis de fixation (A) dans la barre de fixation (B) (voir fig. 1) d'environ 1/4 de po.

3. Attachez la barre de fixation (B) à la boîte de sortie de courant (C) à l'aide des vis de la boîte de sortie de courant (D) (s'il y a lieu).

4. Identifiez la couleur des fils de votre appareil d'éclairage (la figure 2).

5. Connectez le fil noir de l'appareil d'éclairage au fil noir (fil sous tension) de la boite de sortie près du capuchon de connexion (E); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (E) avec du ruban isolant.

6. Connectez le fil blanc de l'appareil d'éclairage au fil blanc (fil compensateur) de la boîte de sortie près du capuchon de connexion (E); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (E) avec du ruban isolant.

7. Vissez en partie la vis verte de mise à la terre (F) dans le trou latéral (G) se trouvant sur la barre de fixation (B) (voir fig. 1).

8. Enveloppez le fil de mise à la terre de l'appareil d'éclairage autour de la tige verte de la vis de mise à la terre (F) tout en laissant suffisamment de fil; puis connectez l'excès de fil de mise à la terre de l'appareil d'éclairage avec le fil de mise à la terre de la boîte de sortie près du capuchon de connexion (E) (le cas échéant); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (E) avec du ruban isolant.

9. Serrez la vis verte de mise à la terre (F). Ne serrez pas outre mesure.
10. Enfouissez les fils dans la boîte de sortie de courant (C).

(1)

INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde: À utiliser à l'intérieur seulement.

1. Placez le chapeau (H) par-dessus des vis de fixation (A), en vous assurant que les vis de fixation (A) saillissent par les ouvertures du chapeau (H) et fixez en place à l'aide des écrous capuchons (I) (voir fig. 1).

2. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.

3. Relevez l'abat-jour en verre (J) jusqu'au chapeau (H) de façon à ce que le manchon fileté (K) s'ajuste dans l'ouverture.

4. Soutenez le dessous de l'abat-jour (J) avec précaution lorsque vous fixez en place la rondelle (L), l'écrou hexagonal (O). Le canuchon (M) et l'écrou décoratif (N) au manchon fileté (K).

Hexagonal (O), le capuchon (M) et l'écroa décoratif (N) 5. Remettez l'interrupteur de la boîte à fusibles à « ON ».

FIGURE 2. FILS DE L'APPAREL D'ÉCLARAGE Rise FILS DE L'APPAREL D'ÉCLARAGE Blanc FILS DE L'APPAREL D'ÉCLARAGE: Coigne Pallets (Mise à la terme) FILS DE L'APPAREL D'ÉCLARAGE: Coigne Pallets (Mise à la termy)

MISE EN GARDE

Coupez le courant au site de montage avant de commencer l'installation.

Assurez-vous de suivre les instructions de montage exactement comme illustré afin que l'appareil d'éclairage soit installé de façon sécuritaire.

NETTOYAGE ET ENTRETIEN

Pour nettoyer, essuyez l'appareil avec un linge doux. Nettoyez le verre à l'aide d'un savon doux. Les nettoyants chimiques risquent de décolorer le fini de l'appareil d'éclairage. N'utilisez pas de tampons ou de poudre à récurer de laine d'acier ou de papier abrasif pour nettoyer cet appareil d'éclairage.

COMMANDE DE PIÈCES

Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de remplacement. Les pièces disponibles peuvent être commandées à l'endroit où vous avez acheté votre appareil d'éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
