72020 - Éclairage WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Éclairage
Source lumineuse	LED
Puissance	20 W
Température de couleur	3000 K (blanc chaud)
Flux lumineux	2000 lumens
Durée de vie	25 000 heures
Dimensions	Longueur : 30 cm, Largeur : 30 cm, Hauteur : 10 cm
Poids	1,5 kg
Installation	Montage au plafond ou au mur
Entretien	Nettoyage régulier avec un chiffon doux
Sécurité	Classe de protection II, IP20
Garantie	2 ans
Utilisation recommandée	Intérieur, salons, bureaux

FOIRE AUX QUESTIONS - 72020 WESTINGHOUSE

Comment installer le produit WESTINGHOUSE 72020 ?

Pour installer le produit, commencez par éteindre l'alimentation électrique. Fixez le support de montage au plafond, puis connectez les fils selon les instructions fournies dans le manuel. Enfin, fixez la lampe au support et rétablissez l'alimentation.

Quelle est la puissance maximale de l'ampoule que je peux utiliser avec le WESTINGHOUSE 72020 ?

Le WESTINGHOUSE 72020 est conçu pour une ampoule d'une puissance maximale de 60 watts.

Comment changer l'ampoule du WESTINGHOUSE 72020 ?

Pour changer l'ampoule, éteignez l'alimentation, retirez l'ancienne ampoule en la tournant dans le sens inverse des aiguilles d'une montre, puis insérez la nouvelle ampoule en la tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit bien fixée.

Le produit WESTINGHOUSE 72020 est-il compatible avec un variateur ?

Oui, le WESTINGHOUSE 72020 est compatible avec les variateurs, mais assurez-vous d'utiliser des ampoules compatibles avec le variateur.

Que faire si le produit ne s'allume pas ?

Vérifiez d'abord si l'ampoule est correctement installée. Si l'ampoule est en bon état, vérifiez les connexions électriques et assurez-vous que l'alimentation est rétablie. Si le problème persiste, contactez le service client.

Le WESTINGHOUSE 72020 est-il adapté pour une utilisation en extérieur ?

Non, le WESTINGHOUSE 72020 est conçu pour une utilisation en intérieur uniquement. Évitez de l'exposer à des conditions climatiques extérieures.

Quels types d'ampoules sont recommandés pour le WESTINGHOUSE 72020 ?

Il est recommandé d'utiliser des ampoules à incandescence ou des ampoules LED compatibles avec une puissance maximale de 60 watts.

Comment nettoyer le produit WESTINGHOUSE 72020 ?

Pour nettoyer le produit, éteignez l'alimentation, puis utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager le fini.

Où puis-je trouver le manuel d'utilisation du WESTINGHOUSE 72020 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de WESTINGHOUSE.

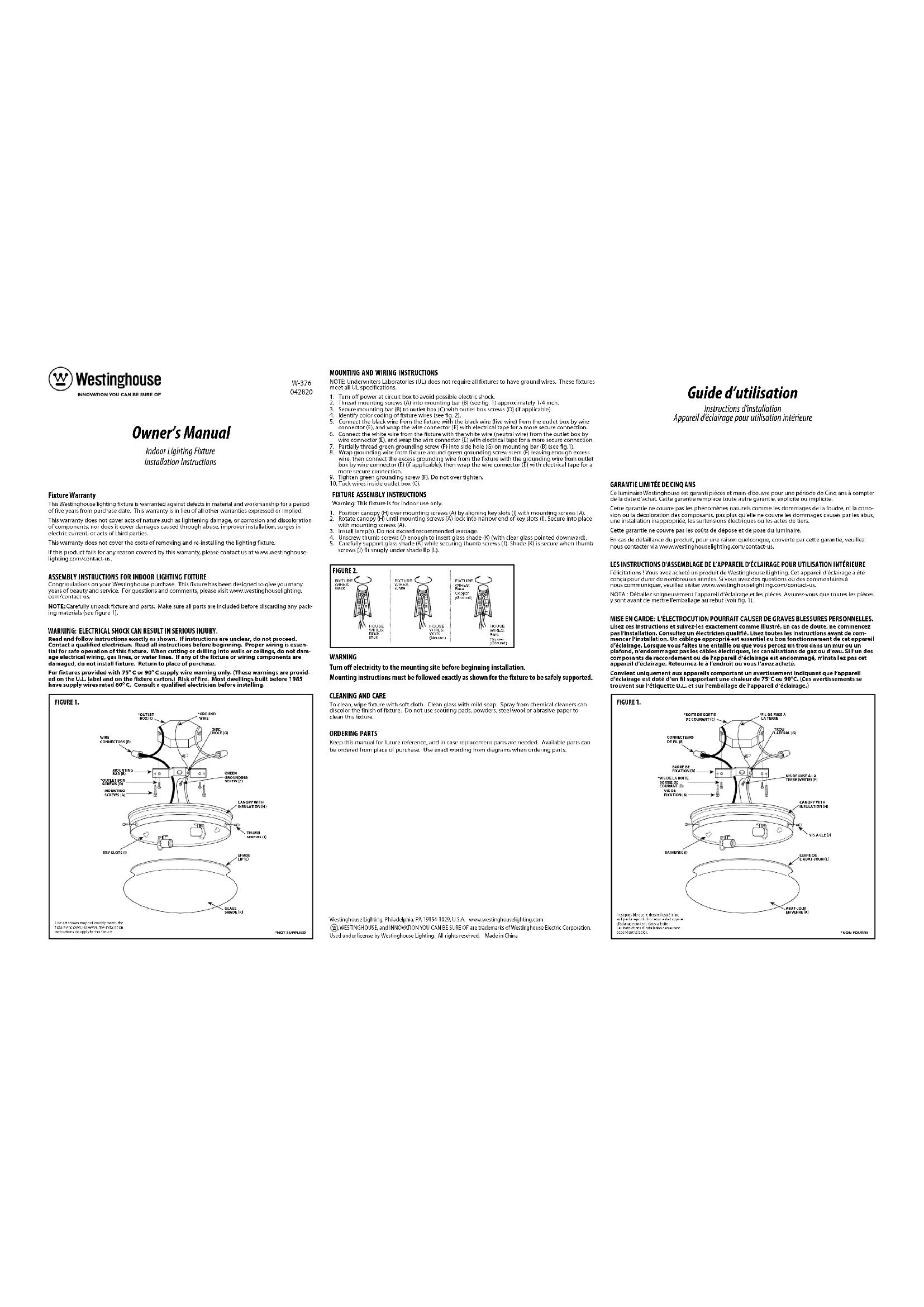

MODE D'EMPLOI 72020 WESTINGHOUSE

Instructions d'installation

Appareil d'éclairage pour utilisation intérieure

GARANTIE LIMITÉE DE CINQ ANS

Ce luminaire Westinghouse est garanti pièces et main-d'oeuvre pour une période de Cinq ans à compter de la date d'achat. Cette garantie remplace toute autre garantie, explicite ou implicite.

Cette garantie ne couvre pas les phénomènes naturels comme les dommages de la foudre, ni la corrosion ou la décoloration des composants, pas plus qu'elle ne couvre les dommages causés par les abus, une installation inappropriée, les surtensions électriques ou les actes de tiers.

Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire

En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez nous contacter via www.westinghouselighting.com/contact-us.

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE POUR UTILISATION INTÉRIEURE

Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d'éclairage a été conçu pour durer de nombreuses années. Si vous avez des questions ou des commentaires à nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.

NOTA : Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les pièces y sont avant de mettre l'emballage au rebut (voir fig. 1).

MISE ON GARDE: L'ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES. Lisez ces instructions et suiviez-les exactement comme illustré. En cas de doute, ne commencez pas l'installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de commencer l'installation. Un câblage approprié est essentiel au bon fonctionnement de cet appareil d'éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur ou un plafond, n'endommagez pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un des composants de raccordement ou de l'appareil d'éclairage est endommagé, n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous l'avez acheté.

Convient uniquement aux appareils comportant un avertissement indiquant que l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'appareil d'éclairage.)

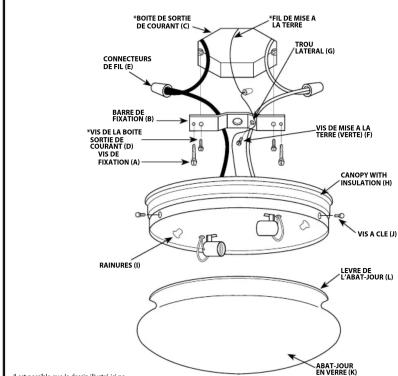

FIGURE 1.

BOITE DE SORTIE DE COURANT (C) FIL DE MISE A LA TERRE TROU LATERAL (G) CONNECTEURS DE FIL (E) BARBE DE FISATION (B) VIS DE LA BOITE SORTIE DE COURANT (D) VIS DE FIXATION (A) VIS DE MISE A LA TERRE (VERTE) (P) CANOPY WITH INSULATION (H) VIS A CLE (J) RAINURES (I) LEVRE DE L'ABAT-JOUR (L) ABAT-JOUR EN VERRE (K)

Il est possible que le dessin illustré ici ne soit pas la reproduction exacte de l'appare d'éclairage contenu dans la boîte. Les instructions d'installation demeurent cependant valables.
*NON FOURNI

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

NOTA : Underwriters Laboratories (UL) n'exige pas que tous les appareils d'éclairage comportent des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications Ull

1. Mettez l'interrupteur de la boîte à fusibles à « OFF » afin d'éviter le risque d'électrocution.

2. Vissez les vis de fixation (A) dans la barre de fixation (B) (voir fig. 1) d'environ 1/4 de po.

3. Attachez la barre de fixation (B) à la boîte de sortie de courant (C) à l'aide des vis de la boîte de sortie de courant (D) (s'il y a lieu).

4. Identifiez la couleur des fils de votre appareil d'éclairage (la figure 2)

5. Connectez le fil noir de l'appareil d'éclairage au fil noir (fil sous tension) de la boîte de sortie près du capuchon de connexion (E); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (E) avec du ruban isolant.

6. Connectez le fil blanc de l'appareil d'éclairage au fil blanc (fil compensateur) de la boîte de sortie près du capuchon de connexion (E); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (E) avec du ruban isolant.

7. Vissez en partie la vis verte de mise à la terre (F) dans le trou latéral (G) se trouvant sur la barre de fixation (B) (voir fig. 1).

8. Enveloppez le fil de mise à la terre de l'appareil d'éclairage autour de la tige verte de la vis de mise à la terre (F) tout en laissant suffisamment de fil; puis connectez l'excès de fil de mise à la terre de l'appareil d'éclairage avec le fil de mise à la terre de la boite de sortie près du capuchon de connexion (E) (le cas échéant); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (E) avec du ruban isolant.

9. Serrez la vis verte de mise à la terre (F). Ne serrez pas outre mesure

10. Enfouissez les fils dans la boîte de sortie de courant (C).

INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde: À utiliser à l'intérieur seulement.

1. Placez le chapeau (H) par-dessus les vis de fixation (A) en alignant les rainures (I) avec les vis de fixation (A)

2. Faites pivoter le chapeau (H) jusqu'à ce que les vis de fixation (A) soient verrouillées dans la partie la plus mince de la rainure (I). Fixez bien en place à l'aide des vis de fixation (A).

3. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.

4. Dévissez les vis à clé (J) suffisamment afin d'insérer l'abat-jour en verre (K) (avec le verre clair pointant vers le bas).

5. Soutenez le dessous de l'abat-jour en verre (K) avec précaution lorsque vous fixez en place les vis à clé (J). L'abat-jour (K) est fixé en place quand les vis à clé (J) sont bien serrées sous la lèvre de l'abat-jour (K).

FIGURE 2. FILS DE L'APPAREL D'ÉCLARAGE Rise FILS DE L'APPAREL D'ÉCLARAGE Blanc FILS DE L'APPAREL D'ÉCLARAGE: Coure Pallets (Mise à la terme) FILS DE L'APPAREL D'ÉCLARAGE: Coure Pallets (Mise à la termy)

MISE EN GARDE

Coupez le courant au site de montage avant de commencer l'installation.

Assurez-vous de suivre les instructions de montage exactement comme illustré afin que l'appareil d'éclairage soit installé de façon sécuritaire.

NETTOYAGE ET ENTRETIEN

Pour nettoyer, essuyez l'appareil avec un linge doux. Nettoyez le verre à l'aide d'un savon doux. Les nettoyants chimiques risquent de décolorer le fini de l'appareil d'éclairage. N'utilisez pas de tampons ou de poudre à récurer de laine d'acier ou de papier abrasif pour nettoyer cet appareil d'éclairage.

COMMANDE DE PIÈCES

Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de remplacement. Les pièces disponibles peuvent être commandées à l'endroit où vous avez acheté votre appareil d'éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
