Skybridge 6350300 - Lampe WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe d'intérieur
Marque	Westinghouse
Modèle	Skybridge 6350300
Usage	Intérieur uniquement
Garantie	5 ans pièces et main-d'œuvre
Entretien et nettoyage	Essuyer avec un linge doux ; nettoyer le verre au savon doux. Éviter les produits chimiques, tampons à récurer, laine d'acier.
Sécurité	Couper le courant avant installation ; ne pas installer si endommagé ; consulter un électricien qualifié en cas de doute.
Installation	Assemblage avec tiges, maillon à raccordement rapide, plaque de montage universelle. Nécessite boîte de sortie de courant.
Raccordement électrique	Fil lisse (imprimé) au noir ; fil nervuré au blanc ; fil de terre au vert.
Pièces détachées	Disponibles chez le revendeur ; commander avec les termes des diagrammes.
Réparabilité	Non couvert : coûts de dépose/pose, dommages naturels, corrosion, abus, surtensions.

FOIRE AUX QUESTIONS - Skybridge 6350300 WESTINGHOUSE

Puis-je installer cette lampe à l'extérieur ?

Non, cette lampe est conçue pour une utilisation intérieure uniquement. Une installation extérieure peut entraîner des risques d'électrocution ou de dommages.

Quel est le wattage maximum recommandé pour les ampoules ?

La notice ne précise pas le wattage maximum. Veuillez vérifier l'étiquette sur la lampe ou utiliser des ampoules LED à faible consommation (par exemple, 60 W équivalent ou moins) par sécurité.

Comment nettoyer la lampe sans l'endommager ?

Essuyez la lampe avec un linge doux. Pour le verre, utilisez un savon doux. Évitez les nettoyants chimiques, tampons à récurer, laine d'acier ou papier abrasif qui pourraient décolorer le fini.

Que faire si une pièce manque dans l'emballage ?

Vérifiez d'abord la liste des pièces sur la figure 1. Si une pièce manque, contactez le revendeur où vous avez acheté la lampe. Utilisez les termes des diagrammes pour commander.

Comment connecter les fils électriques ?

Connectez le fil lisse (avec repérage imprimé ou gravé) de la lampe au fil noir de la boîte de sortie. Connectez le fil nervuré de la lampe au fil blanc. Enveloppez chaque connexion avec un capuchon de connexion et du ruban isolant. Le fil de terre (cuivre nu ou vert) se fixe à la vis de mise à la terre.

La garantie couvre-t-elle les dommages causés par la foudre ?

Non, la garantie limitée de cinq ans ne couvre pas les phénomènes naturels comme la foudre, ni la corrosion, la décoloration, les abus, une installation inappropriée, les surtensions électriques ou les actes de tiers.

Puis-je utiliser un variateur avec cette lampe ?

La notice ne mentionne pas la compatibilité avec les gradateurs. Pour éviter tout problème, utilisez des ampoules dimmables et vérifiez si la lampe est marquée comme compatible. En cas de doute, consultez un électricien.

Comment remplacer une pièce défectueuse ?

Gardez ce manuel pour référence. Les pièces de rechange peuvent être commandées à l'endroit où vous avez acheté la lampe. Utilisez les termes figurant sur les diagrammes pour identifier la pièce nécessaire.

Faut-il couper le courant avant d'installer la lampe ?

Oui, impérativement. Mettez l'interrupteur de la boîte de fusibles à OFF pour éviter tout risque d'électrocution. Ne commencez jamais l'installation sans avoir coupé le courant.

Que faire si la lampe ne s'allume pas après installation ?

Vérifiez que l'interrupteur est à ON, que les ampoules sont bien vissées et que le câblage est correct (fil lisse au noir, fil nervuré au blanc). Assurez-vous que la connexion de terre est sécurisée. Si le problème persiste, consultez un électricien.

MODE D'EMPLOI Skybridge 6350300 WESTINGHOUSE

Instructions d'installation

Appareil d'éclairage pour utilisation intérieure

GARANTIE LIMITÉE DE CINQ ANS

Ce luminaire Westinghouse est garanti pièces et main-d'oeuvre pour une période de Cinq ans à compter de la date d'achat. Cette garantie remplace toute autre garantie, explicite ou implicite.

Cette garantie ne couvre pas les phénomènes naturels comme les dommages de la foudre, ni la corrosion ou la décoloration des composants, pas plus qu'elle ne couvre les dommages causés par les abus, une installation inappropriée, les surtensions électriques ou les actes de tiers.

Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire.

En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez nous contacter via www.westinghouselighting.com/contact-us.

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE POUR UTILISATION INTÉRIEURE

Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d'éclairage conçu pour durer de nombreuses années. Si vous avez des questions ou des commentaires à nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.

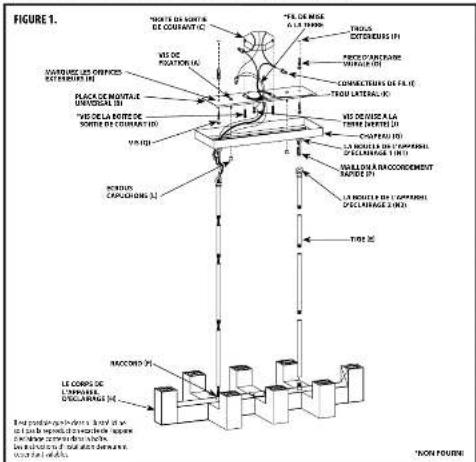

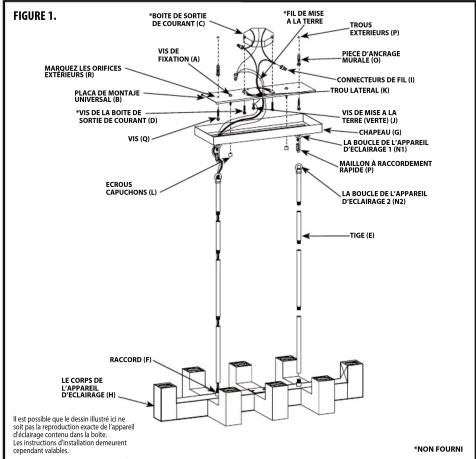

NOTA : Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les pièces y sont avant de mettre l'emballage au rebut (voir fig. 1).

MISE EN GARDE: L'ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.

Lisez ces instructions et suivez-les exactement comme illustré. En cas de doute, ne commencez pas l'installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de commencer l'installation. Un câblage approprié est essentiel au bon fonctionnement de cet appareil d'éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur ou un plafond, n'endommagez pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un des composants de raccordement ou de l'appareil d'éclairage est endommagé, n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous l'avez acheté.

Convient uniquement aux appareils comportant un avertissement indiquant que l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'appareil d'éclairage.)

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

NOTA : Underwriters Laboratories (UL) n'exige pas que tous les appareils d'éclairage comportent des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

1. Mettez l'interrupteur de la boîte de fusibles à « OFF » afin d'éviter le risque d'électrocution.

2. Positionnez le côté plat de la plaque de montage universelle (B) contre le mur à l'emplacement de montage et marquez les orifices extérieurs (P) avec un crayon en utilisant les orifices extérieurs de la plaque de montage universelle (R) comme guides.

3. Percez un trou de 3 mm (1/8 de po) où se trouve chaque marque de crayon et insérez la pièce d'ancrage murale (O), en frannant deuxement avec un marteau.

4. Faites passer les fils de la boîte de sortie de courant par l'ouverture centrale de la plaque de fixation (B).

5. Partes passer les mifs de la boîte de sortie de courant par l'ouverture centrale de la plaque de fixation (B).

6. Positionnez la plaque de montage (B) avec les orifices extérieurs de la plaque de montage universelle (R) sur les ancrages muraux (O) et fixez avec des vis (Q) ou fixez la plaque de montage universelle (B) sur le boîtier de sortie (C) avec les vis du boîtier de sortie (D) (s'il y a lieu).

7. Sélectionnez le nombre de tiges (E) à installer selon la longueur voulue de l'appareil d'é clairage et raccordez les tiges (F).

8. Connecter le maillon à raccordement rapide (P) à la boucle de l'appareil d'éclairage 1 (N1) sur le dessous du chapeau (G). Relier la boucle de l'appareil d'éclairage 2 (N2) au dessous du maillon à raccordement rapide (P). Bien serrer le maillon à raccordement rapide (P).

9. Faire passer les fils de l'appareil d'éclairage dans la/les tige(s) (E), le maillon à raccordement rapide (P) et le

chapeau (G) (si possible).

1. Faire passer la/les tige(s) (E) dans le raccord (F) sur le corps de l'appareil d'éclairage (H) (si possible). Repeter les étapes 6 à 7 pour les deux côtés de l'appareil d'éclairage.

2. Identifiez la couleur des fils de votre appareil d'éclairage (la figure 2).

3. Connectez le fil lisse, avec repérage imprimé ou gravé, de l'appareil d'éclairage au fil noir de la boite de sortie (C) près du capuchon de connexion (I); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (I) avec du ruban isolant.

4. Connectez le fil nervuré de l'appareil d'éclairage au fil blanc de la boîte de sortie (C) près du capuchon de connexion (I), puis, pour une connexion plus sécuritaire, envalonnez le capuchon de connexion (I) avec du

connexion (i), puis, pour une connexion plus secuintaire, enveloppez le capuchion de connexion (i) avec du ruban isolant.

1. Vissez en partie la vis verte de mise à la terre (J) dans le trou latéral (K) se trouvant sur la barre transversale (B) (voir figure 1).

2. Enveloppez le fil de mise à la terre de l'appareil d'éclairage autour de la tige verte de la vis de mise à la terre (tout en laissant suffisamment de fil; puis connectez l'excès de fil de mise à la terre de l'appareil d'éclairage avec le fil de mise à la terre de la boite de sortie près du capuchon de connexion (I) (le cas échéant); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (I) avec du ruban isolant

3. Serrez la vis de mise à la terre (J). Ne serrez pas outre mesure.

4. Enfouissez les fils dans la boîte de sortie de courant (C) (voir figure 1).

INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde: À utiliser à l'intérieur seulement.

1. Soulevez le chapeau (G) au plafond de façon à ce que les vis de fixation (A) s'ajustent dans les trous du

chapeau (G) et fixez en place à l'aide des écrous capuchons (L) (voir fig. 1).

1. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.

2. Remettez l'interrupteur de la boîte de fusibles à « ON ».

MISE EN GARDE

Coupez le courant au site de montage avant de commencer l'installation.

Assurez-vous de suivre les instructions de montage exactement comme illustré afin que l'appareil d'éclairage soit installé de façon sécuritaire.

NETTOYAGE ET ENTRETIEN

Pour nettoyer, essuyez l'appareil avec un linge doux. Nettoyez le verre à l'aide d'un savon doux. Les nettoyants chimiques risquent de décolorer le fini de l'appareil d'éclairage. N'utilisez pas de tampons ou de poudre à récurer, de laine d'acier ou de papier abrasif pour nettoyer cet appareil d'éclairage.

COMMANDE DE PIÈCES

Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de remplacement. Les pièces disponibles peuvent être commandées à l'endroit où vous avez acheté votre appareil d'éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
