3EB969LH - Cuisinière BALAY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à induction
Marque	Balay
Modèle	3EB969LH
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	Environ 50 kg
Alimentation	230 V, 50 Hz, 7000 W
Nombre de foyers	4
Type de foyers	Induction
Puissance maximale par foyer	2000 W
Four	Intégré, chaleur tournante, capacité 65 L
Classe énergétique	A
Nettoyage	Pyrolyse
Sécurité	Arrêt automatique, verrouillage enfants, sécurité vitrocéramique
Pièces détachées	Disponibles auprès du service après-vente
Indice de réparabilité	7.5 / 10

FOIRE AUX QUESTIONS - 3EB969LH BALAY

Comment installer la cuisinière ?

L'installation doit être réalisée par un spécialiste agréé. Respectez les consignes de sécurité : coupez l'alimentation avant intervention, portez des gants. L'appareil doit être intégré dans un plan de travail résistant à la chaleur (min 90 °C) et supporter 60 kg. Prévoyez une ventilation adéquate.

Comment brancher électriquement l'appareil ?

Raccordez l'appareil à une installation fixe avec sectionneur. Utilisez le câble fourni (max 2,20 m). Suivez le schéma de raccordement : BN (marron), BU (bleu), GN/YE (jaune/vert), BK (noir), GY (gris). Après branchement, vérifiez l'absence d'erreur U400.

Quelle distance minimale entre la hotte et la table de cuisson ?

La distance doit être au moins égale à celle indiquée dans les instructions de montage de la hotte. Respectez les recommandations du fabricant pour éviter tout risque.

Peut-on installer la cuisinière au-dessus d'un four d'une autre marque ?

Oui, mais utilisez un plateau vapeur en bois. Assurez-vous d'une ventilation suffisante : distance minimale de 30 mm entre le plan de travail et la façade du four, et 5 mm entre le four et la table de cuisson.

Que signifie l'affichage U400 ?

L'affichage U400 indique un mauvais raccordement électrique. Débranchez l'appareil et vérifiez le branchement du câble d'alimentation au réseau électrique selon le schéma.

Comment nettoyer la table de cuisson ?

Utilisez un produit adapté pour vitrocéramique. N'utilisez pas d'éponges abrasives. Pour les saletés tenaces, grattez avec un grattoir spécial. Laissez refroidir avant nettoyage.

Comment verrouiller les commandes pour la sécurité des enfants ?

Activez le verrouillage enfants via la commande dédiée sur le bandeau. Consultez la notice pour la combinaison exacte de touches. Cela empêche toute utilisation involontaire.

Quels câbles utiliser pour le branchement électrique ?

Utilisez uniquement le câble de raccordement fourni avec l'appareil ou un câble homologué par le service après-vente. Ne dépassez pas 2,20 m de longueur. Le câble doit être adapté à la puissance (230 V, 7000 W).

Que faire en cas de coupure de courant ?

Après le rétablissement, vérifiez le bon fonctionnement. Si l'appareil affiche une erreur, redémarrez-le. En cas de dommage, contactez le service après-vente.

Où puis-je trouver des pièces détachées ?

Contactez le service après-vente Balay. Les pièces détachées sont disponibles auprès de revendeurs agréés. Utilisez uniquement des pièces d'origine pour garantir la sécurité.

MODE D'EMPLOI 3EB969LH BALAY

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct de l'appareil sur le lieu où ce dernier est installé.

AVERTISSEMENT – Danger : gnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT – Risque de ssure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection.
Les produits chimiques peuvent être dangereux. Les recommandations des fabricants de produits chimiques doivent être respectées lors de la manipulation de produits chimiques.
- Portez un équipement de protection.

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
  ■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

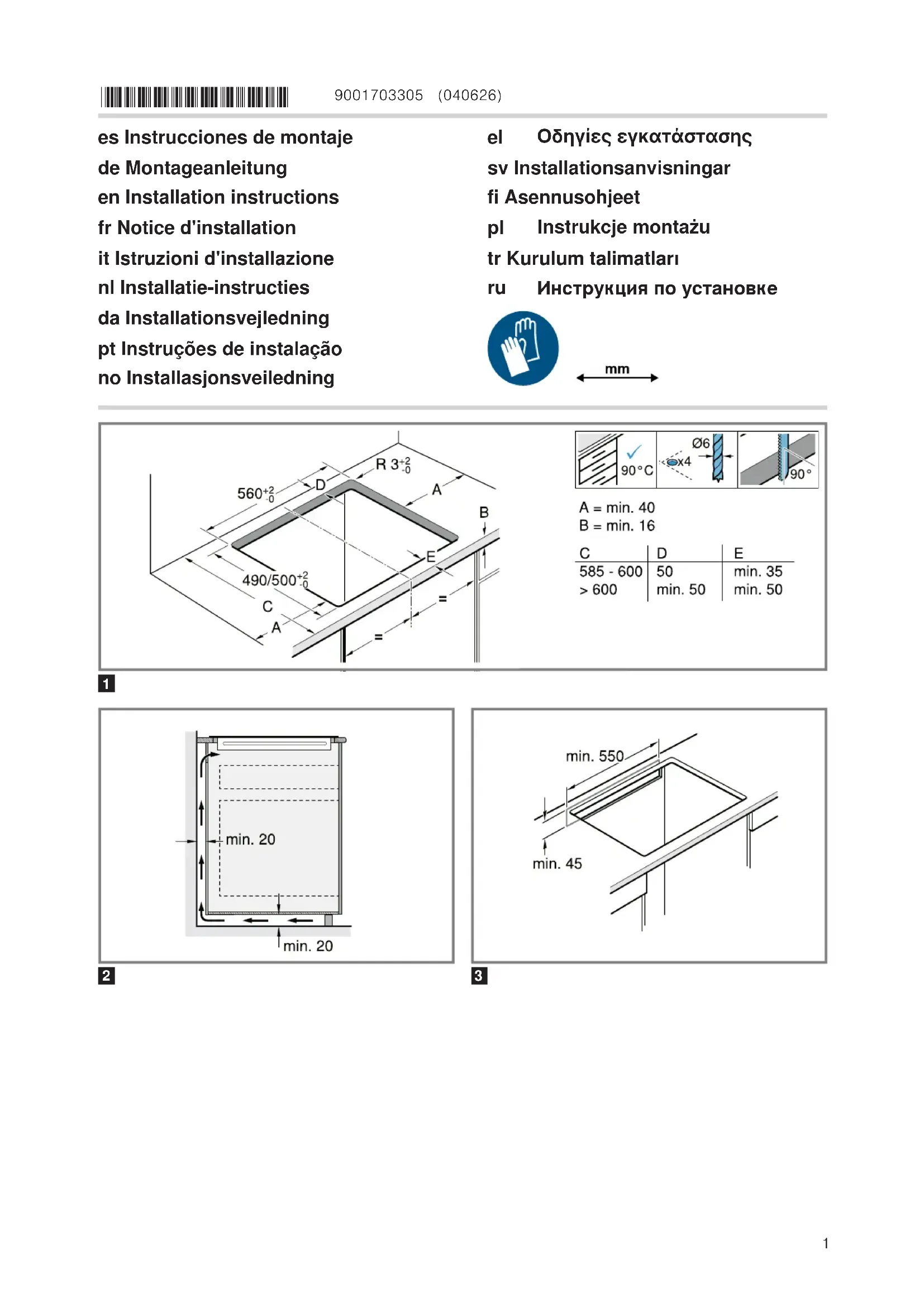

1. Marquer la découpe des meubles selon le croquis de montage.

2. Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig.

3. Éliminer les copeaux après les travaux de découpe.

4. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text {Fig.} 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text { Fig. } 3 $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.

$$ \rightarrow \text { Fig. } 4 $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

Montage au-dessus d'un tiroir

- Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.

Fig. 5

Montage au-dessus d'un four

■ Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.

- Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

→ Fig. 6

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 7 $$

1. Soulevez le couvercle de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 8 $$

1. Desserrez la vis de fixation et soulevez le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \rightarrow \text {Fig.} 1 0 $$

• BN : marron
• BU : bleu
• GN/YE : jaune et vert
• BK : noir
• GY : gris

Remarque : Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

$$ \rightarrow \text { Fig. } 1 1 $$

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermez le couvercle de la prise de raccordement.

Mise en place de la table de cuisson

1. Ajuster la table de cuisson dans la partie antérieure de la niche d'encastrement.

$$ \rightarrow \text {Fig.} 1 2 $$

1. Introduire la table de cuisson dans la découpe.

$$ \rightarrow \text {Fig.} \boxed {1 3} $$

1. En présence de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pliez pas ou ne coincez pas le câble de raccordement et tenez-le éloigné des arêtes coupantes et des éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→ Fig. 14, → Fig. 15
- BN : marron
- BU : bleu
- GN/YE : jaune et vert
- BK : noir
- GY : gris

Remarque : Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuellement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil U400 ou apparaît cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

$$ \rightarrow \text { Fig. } 1 6 $$

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l'appareil du réseau électrique.
2. Faire sortir la table de cuisson en la poussant par le bas.
