Type de produit	Table de cuisson à induction
Marque	Balay
Modèle	3EB977LH
Dimensions de la découpe (L x P)	560 x 490 mm (estimation)
Nombre de foyers	4
Type de foyers	Induction
Alimentation électrique	230 V ~ 50 Hz, 7,4 kW (estimation)
Protection	Classe 1
Longueur du câble d'alimentation	Jusqu'à 2,20 m
Poids net	Environ 10 kg (estimation)
Matériau de la surface	Verre céramique
Sécurité enfants	Verrouillage des touches (présumé)
Détection de récipient	Oui
Arrêt automatique de sécurité	Oui
Indicateur de chaleur résiduelle	Oui
Entretien et nettoyage	Nettoyer avec un chiffon doux et un produit spécial vitrocéramique
Pièces détachées et réparabilité	Contacter le service après-vente Balay
Installation	Uniquement par un spécialiste agréé

FOIRE AUX QUESTIONS - 3EB977LH BALAY

Quel type de câble d'alimentation est nécessaire pour la table de cuisson Balay 3EB977LH ?

Utilisez le câble fourni avec l'appareil. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Le câble doit être raccordé à une prise avec conducteur de protection.

Peut-on installer cette table de cuisson au-dessus d'un four d'une autre marque ?

Oui, mais vous devez utiliser un plateau vapeur en bois pour assurer une bonne ventilation et respecter les distances minimales indiquées.

Comment nettoyer la surface vitrocéramique de la table de cuisson ?

Utilisez un chiffon doux et un produit spécial pour vitrocéramique. Évitez les éponges abrasives qui pourraient rayer la surface.

Que faire si l'affichage indique 'L400u E6' ?

Cela signifie que l'appareil n'est pas correctement raccordé. Débranchez l'appareil et vérifiez le branchement du câble d'alimentation au réseau électrique.

Quelle distance minimale doit-on respecter entre la hotte et la table de cuisson ?

La distance minimale est indiquée dans les instructions de montage de la hotte. Respectez-la impérativement pour des raisons de sécurité.

L'appareil contient-il des aimants ?

Oui, l'appareil contient des aimants permanents. Les personnes portant un implant électronique (stimulateur cardiaque, pompe à insuline) doivent respecter une distance d'au moins 10 cm.

Comment installer la table de cuisson dans un plan de travail carrelé ?

Après avoir inséré la table de cuisson, étanchéifiez les joints du carrelage avec un joint en silicone pour éviter les infiltrations d'eau.

Puis-je utiliser des casseroles en aluminium sur une table à induction ?

Non, les casseroles doivent être en matériau ferromagnétique (fonte, acier inoxydable adapté). Vérifiez que le fond est aimantable.

Que faire si une zone de cuisson ne chauffe pas ?

Vérifiez que le récipient est adapté à l'induction et qu'il est bien centré. Si le problème persiste, contactez le service après-vente.

Est-il nécessaire de faire appel à un professionnel pour l'installation ?

Oui, l'installation doit être réalisée par un spécialiste agréé conformément aux réglementations locales pour garantir la sécurité et la validité de la garantie.

MODE D'EMPLOI 3EB977LH BALAY

Lisez attentivement cette notice.
- Seul un spécialiste/agree est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
- Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Àprous l'installation, s'assurer que l'utilisateur n'a aucun accès aux pieces électriques.
- N'utilissez jamais cet apparéil dans un batau ou un vehicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsqu'elles ne sont pas incluse dans le cas d'une appareil.

La sécurité de l'appareil à l'utilisation est garantie s'il a été incorpore conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct de l'appareil sur le lieu où ce dernier est installé.

AVERTISSEMENT - Danger :gnétisme !

L'appareil contient des aimants permanents.
Ceux-ci peuvent influer sur des implants
électroniques, par ex. des stimulateurs
cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT - Risque de blessure!

Les pieces accessibles lors de l'installation peuvent partager des arêtes vives et provoquer des coupures.

• Portez des gants de protection.

Les produits chimiques peuvent etre dangereux. Les recommandations des fabricants de produits chimiques doivent etre respectees lors de la manipulation de produits chimiques.

• Portez un équipement de protection.

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

• Seul un spécialiste agreeé ou un technicien de service spécifique formé est habilité à raccorder l'appareil. La personne doit être/agreeée conformément aux réglementations locales du pays et de la compétie d'électricité.
• Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
• Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

• Cet apparéil est conforme à la classe de protection 1. Par conséquent, utiliser l' apparéil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouvez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
  Utiliser uniquement le cable de raccordement fourni avec l'appareil ou fourni par le service après-venture. Si vous avez besoin d'un cable plus long, contactez le service après-venture. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des jours à ventilation force. Ne pas installer de réfrigerateur, de lave-vaisse, de four non ventilé ou de lave-linge sous la table de cuisson.
  S'assurer que les meubles d'encastrement résistant à la chaleur jusqu'àau moins 90^

Plan de travail

Respecter les recommendations du fabricant du plan de travail.

• A plat, à l'horizontal, stable.
  Le plan de travail dans lequel vous integrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
  Pour des plans de travail minces, utiliser un matérielieau de renforcement résistant à la chaleur et à l'humidité.
• Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

La distance entre la hotte et la table de cuisson doit etre au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

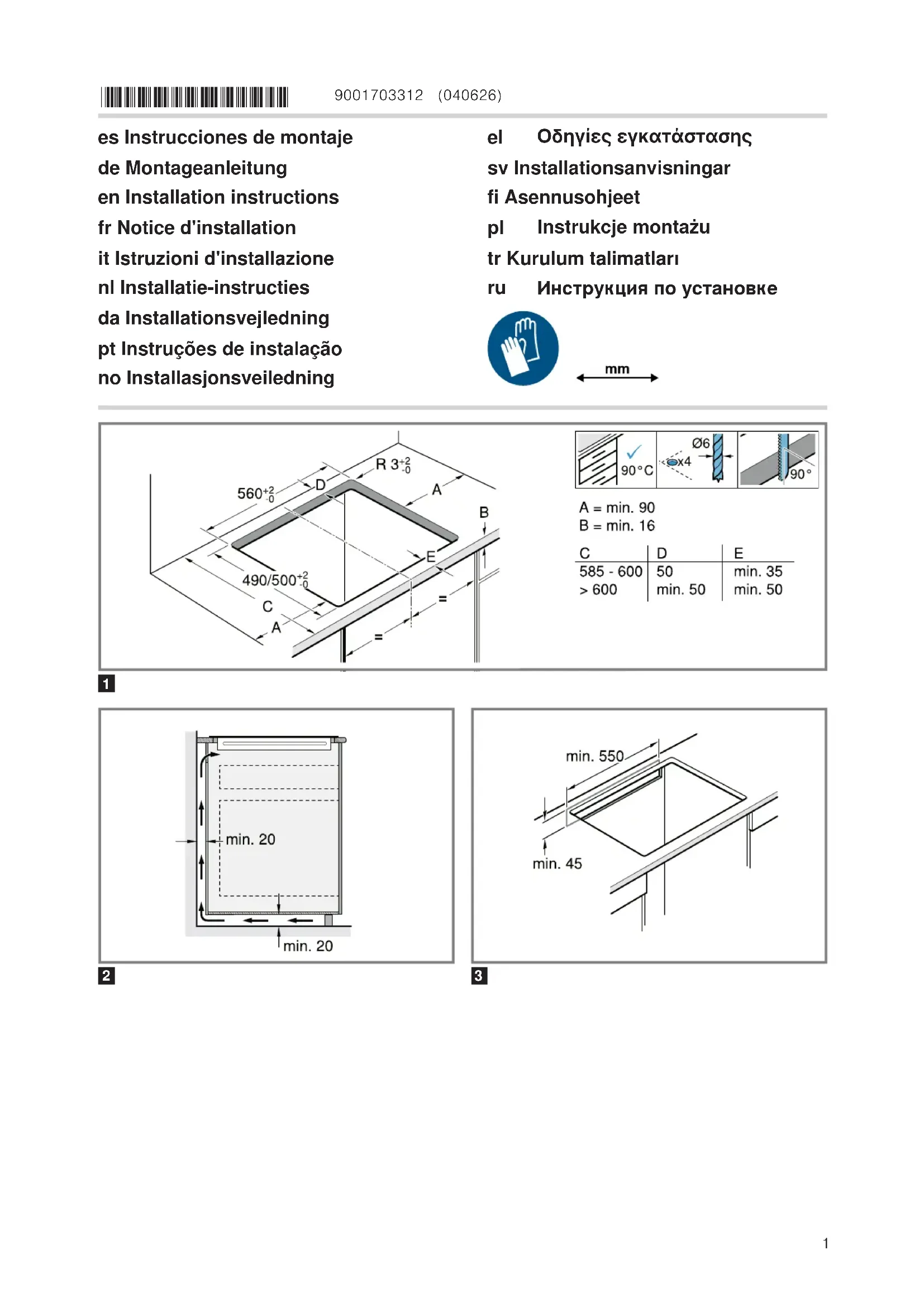

1. Marquer la découpe des meubles selon le croquis de montage.

2. Veiller à ce que l'angle du chant de la découvert par rapport au plan de travail soit de 90^ . Fig. 1

3. Eliminer les copeaux après les travaux de découpe.

4. Sceller les chants de découverte de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amende d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text {F i g .} 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text {F i g .} 3 $$

1. Si la distance minimale de 20 m n'est pas respectee à l'arriere du meuble, creer une ouverture au fond.

$$ \rightarrow \text {F i g .} 4 $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque: Si vous monter l'appareil dans un flot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation ajustée de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65~mm .

$$ \rightarrow F i g. \boxed {5} $$

Montage au-dessus d'un four

Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.

• Consultez les instructions de montage du four si vous doivent agrandir la distance entre la table de cuisson et le four.

$$ \rightarrow F i g. \quad 6 $$

Poser le cordon d'alimentation dans la prise de raccordement

Condition: Pour les apparèils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text {F i g .} 7 $$

1. Soulevez le couvercle de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \operatorname {F i g}. \quad 8 $$

1. Desserrez la vis de fixation et soulevez le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text {F i g .} 9 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \rightarrow \text {F i g .} 1 0 $$

• BN : marron
• BU:bleu
• GN/YE : jaune et vert
  -BK:noir
• GY:gris

Remarque:Lorsque you effectuer le raccordement selon le schema de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schema de raccordement.

1. Avec le raccordement du cable, serrer les vis de la prise de raccordement correctement.
2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation. Fig. 11
3. Placer les cables dans la partie centrale de la prise de raccordement. Fermez le couvercle de la prise de raccordement.

Mise en place de la table de cuisson

$$ \rightarrow \text {F i g .} $$

1. Ajuster la table de cuisson dans la partie antérieure de la niche d'encastrement.
2. Introduire la table de cuisson dans la découpe. → Fig. 13
3. En presence de plans de travail carreles, etanchéifier les joints du carrelage avec un joint en silicone.

Remarque: Ne pliez pas ou ne Coincez pas le cable de raccordement et tenez-le éloigné des arêtes coupantes et des éléments chauds.

Branchement de l'appareil

Condition: Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Proceder au raccordement uniquement selon le schema de raccordement :

→Fig. 14, →Fig. 15
- BN : marron
- BU:bleu
- GN/YE : jaune et vert
- BK : noir
- GY:gris

Remarque : Selon le type de raccordement, vous nevez modifier eventuelflement les bornes fournies par l'usine. Pour ce faire, vous nevez eventuelflement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux cables.

1. Vérifier l'etat de fonctionnement : si l'affichage de l'appareil L400u E6paraitcela signifie qu'il n'est pas correctement raccordé. Debrancher l'appareil de l'alimentation secteur et vérifier le branchement du cable d'alimentation au réseau électrique.

Combinaisons speciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

$$ \rightarrow \text {F i g .} 1 6 $$

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.
- Ne jamais extraire l'appareil en faisant levier.

1. Debrancher l'appareil du réseau électrique.
2. Faire partager la table de cuisson en la poussant par le bas.
