FAN12025PWM - Système de refroidissement de matériel informatique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de boîtier d'ordinateur
Dimensions	120 mm x 120 mm x 25 mm
Poids	118 g
Connecteur	PWM 4 broches (avec câble Y 4 broches inclus)
Type de roulement	Rotation souple
Vitesse de rotation	800 ~ 2200 RPM
Débit d'air	33,20 ~ 78,41 CFM
Niveau sonore	17,2 ~ 39 dBA
Matériau	Plastique
MTBF	40 000 heures
Température de fonctionnement	-10 °C à 70 °C
Température de stockage	-20 °C à 70 °C
Humidité de fonctionnement	0 ~ 65 % HR
Alimentation	Alimentation via connecteur PWM 4 broches de la carte mère
Fonctions principales	Refroidissement de boîtier, contrôle PWM de la vitesse, compatibilité avec en-têtes 3 ou 4 broches
Contenu de l'emballage	1 ventilateur, 1 câble Y 4 broches
Garantie	2 ans
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon doux ou de l'air comprimé. Débrancher avant tout nettoyage.
Sécurité	Ne pas immerger dans l'eau, éviter les chocs, utiliser dans un environnement sec.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique en cas de défaut.

FOIRE AUX QUESTIONS - FAN12025PWM StarTech.com

Comment installer le ventilateur FAN12025PWM ?

Fixez le ventilateur dans un emplacement de 120 mm à l'aide de vis (non fournies). Branchez le connecteur PWM 4 broches sur l'en-tête ventilateur de la carte mère. Si vous utilisez le câble Y, branchez la fiche femelle sur la carte mère et connectez un ventilateur 4 broches sur le connecteur noir et un ventilateur 3 ou 4 broches sur le connecteur blanc.

Puis-je utiliser ce ventilateur avec un en-tête 3 broches ?

Oui, le ventilateur est compatible avec les en-têtes 3 ou 4 broches. Sur un en-tête 3 broches, le contrôle PWM ne sera pas actif et le ventilateur tournera à pleine vitesse.

Quel est le niveau sonore maximal de ce ventilateur ?

Le niveau sonore maximal est de 39 dBA à pleine vitesse (2200 RPM). Il peut être aussi bas que 17,2 dBA à basse vitesse.

Comment contrôler la vitesse du ventilateur ?

La vitesse est contrôlée par le signal PWM envoyé par la carte mère. Vous pouvez ajuster la vitesse via le BIOS ou un logiciel de contrôle de ventilateur.

Quelles sont les dimensions exactes du ventilateur ?

Les dimensions sont de 120 mm x 120 mm x 25 mm (L x l x H). Il s'agit d'un format standard de ventilateur de boîtier.

Le ventilateur est-il livré avec des vis de montage ?

Non, les vis ne sont pas incluses. Vous devez utiliser les vis fournies avec votre boîtier ou en acheter séparément (vis M3 standard).

Puis-je connecter deux ventilateurs à l'aide du câble Y ?

Oui, le câble Y inclus permet de connecter deux ventilateurs. Le connecteur noir est pour un ventilateur PWM 4 broches, le blanc pour un ventilateur 3 ou 4 broches. La vitesse est contrôlée par le signal PWM sur le connecteur noir.

Quelle est la durée de vie moyenne (MTBF) de ce ventilateur ?

Le MTBF est de 40 000 heures, ce qui correspond à environ 4,5 ans de fonctionnement continu.

Le ventilateur est-il compatible avec un radiateur de watercooling ?

Oui, grâce à ses dimensions standard de 120 mm, il peut être monté sur un radiateur de watercooling compatible, à condition d'utiliser des vis adaptées.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur. Utilisez un chiffon doux ou de l'air comprimé pour enlever la poussière des pales et du carter. Évitez d'utiliser des liquides ou des solvants agressifs.

MODE D'EMPLOI FAN12025PWM StarTech.com

Ventilateur Boitier d'Ordinateur 80mm/92mm/120mm avec connecteur PWM à 4 broches

FAN8025PWM / FAN9225PWM / FAN12025PWM

FR: Guide de l'utilisateur - fr.startech.com

Contenu de l'Emballage

• 1 x Ventilateur
• 1 x Câble Y à 4 broches

Configuration Requise

• En-tête ventilateur à 3 ou 4 broches
• Emplacement pour le ventilateur
• Matériel de Montage

Comment l'Utiliser

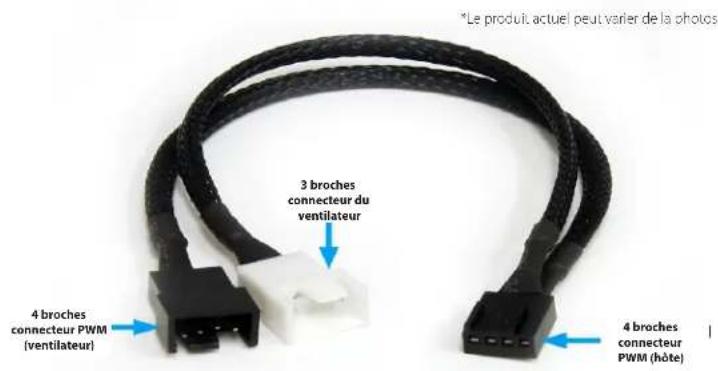

Le produit actuel peut varier de la photos 3 broches connecteur du ventilateur 4 broches connecteur PWM (ventilateur) 4 broches connecteur PWM (hôte)

Le câble Y à 4 broches inclus peut être utilisé sur les systèmes avec un seul En-tête Ventilateur PWM à 4 broches pour connecter deux ventilateurs de système différents. Branchez le connecteur femelle 4-broches du câble sur l'en-tête ventilateur de la carte mère, puis connectez un ventilateur 4 broches compatible PWM sur le connecteur mâle à 4 broches (noir). Un ventilateur à 3 ou 4 broches peut être connecté au connecteur 3-broches (blanc). La vitesse des deux ventilateurs est controlée simultanément, en fonction du signal PWM depuis le connecteur 4-broches (noir).

Spécifications

FAN8025PWM FAN9225PWM FAN12025PWM
Type de Rotation Rotation Souple
Débit en Air 9.74 ~ 25.02 CFM 12.78 ~ 39.35 CFM 33.20 ~ 78.41 CFM
Niveau de Bruit < 10dBA ~ 28 dBA < 10 dBA ~ 25 dBA < 17.2 dBA ~ 39 dBA
RPM	800 ~ 2500 RPM	700 ~ 2200 RPM	800 ~ 2200 RPM
Matériau		Plastique
MTBF		40 000 heures
Température de Fonctionnement		-10°C to 70°C
Température de Stockage		-20°C to 70°C
Humidité		0 ~ 65% HR
Dimensions	80.0mm x 80.0mm x 25.0mm	92.0mm x 92.0mm x 25.0mm	120.0mm x 120.0mm x 25.0mm
Poids	86g	96g	118g

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
  • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des Marques, Marques Déposées, et d'Autres Dénominations et Symboles Protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
