FAN8025PWM - Système de refroidissement de matériel informatique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de boîtier d'ordinateur
Marque	StarTech.com
Modèle	FAN8025PWM
Dimensions	80 mm x 80 mm x 25 mm
Poids	86 g
Vitesse de rotation	800 ~ 2500 RPM
Débit d'air	9,74 ~ 25,02 CFM
Niveau sonore	< 10 dBA ~ 28 dBA
Type de roulement	Roulement lisse (Rotation Souple)
MTBF	40 000 heures
Température de fonctionnement	-10 °C à 70 °C
Humidité	0 ~ 65 % HR
Type de connecteur	PWM 4 broches
Compatibilité connecteur	En-tête 3 ou 4 broches sur la carte mère
Accessoires inclus	Câble Y PWM 4 broches
Garantie	2 ans
Entretien et nettoyage	Débrancher l'appareil et nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Débrancher l'alimentation avant l'installation ou l'entretien. Ne pas insérer d'objets dans le ventilateur.
Pièces détachées et réparabilité	Le câble Y est remplaçable. Le ventilateur n'est pas réparable par l'utilisateur.
Informations générales	Conforme à la norme FCC classe B. Utilisation en intérieur uniquement.

FOIRE AUX QUESTIONS - FAN8025PWM StarTech.com

Comment installer le ventilateur FAN8025PWM ?

Fixez le ventilateur dans un emplacement libre de 80 mm à l'aide des vis fournies. Branchez le connecteur PWM 4 broches sur l'en-tête ventilateur de la carte mère (compatible 3 ou 4 broches). Si vous utilisez le câble Y, branchez d'abord le câble sur la carte mère, puis les ventilateurs.

Puis-je utiliser ce ventilateur sur un connecteur 3 broches ?

Oui, le ventilateur est compatible avec les en-têtes 3 broches. Dans ce cas, la vitesse sera contrôlée par tension et non par PWM, et le ventilateur tournera à pleine vitesse ou selon le réglage de la carte mère.

Que faire si le ventilateur ne tourne pas ?

Vérifiez que le connecteur est bien enfiché et que la carte mère fournit l'alimentation. Testez sur un autre en-tête. Assurez-vous que le ventilateur n'est pas bloqué par un obstacle.

Comment fonctionne le contrôle PWM ?

Le ventilateur utilise un signal PWM (modulation de largeur d'impulsion) pour ajuster sa vitesse. La carte mère envoie un signal entre 0 et 100 % pour réguler les RPM de 800 à 2500. Cela permet un refroidissement silencieux à faible charge.

Quel est le niveau sonore maximal ?

Le niveau sonore maximum est de 28 dBA à pleine vitesse (2500 RPM). À vitesse minimale, il est inférieur à 10 dBA, ce qui le rend quasiment silencieux.

Comment nettoyer le ventilateur ?

Débranchez l'ordinateur. Utilisez un chiffon doux et sec ou une bombe d'air comprimé pour retirer la poussière. N'utilisez pas de liquides ou d'objets métalliques.

Le ventilateur est-il garanti ?

Oui, StarTech.com offre une garantie de 2 ans contre les défauts de matériaux et de fabrication. Conservez la preuve d'achat.

Puis-je utiliser le câble Y pour connecter deux ventilateurs ?

Oui, le câble Y inclus permet de connecter deux ventilateurs sur un seul en-tête PWM. Un ventilateur se branche sur le connecteur 4 broches (noir) et l'autre sur le connecteur 3 broches (blanc). Les deux seront contrôlés simultanément via le signal PWM.

Quel est le débit d'air du ventilateur ?

Le débit d'air varie de 9,74 CFM à 25,02 CFM selon la vitesse de rotation. Cela convient pour un refroidissement efficace d'un boîtier de PC.

Le ventilateur est-il adapté à une utilisation en extérieur ?

Non, le ventilateur est conçu pour une utilisation en intérieur uniquement. Il doit être installé dans un environnement sec et à l'abri de la poussière excessive.

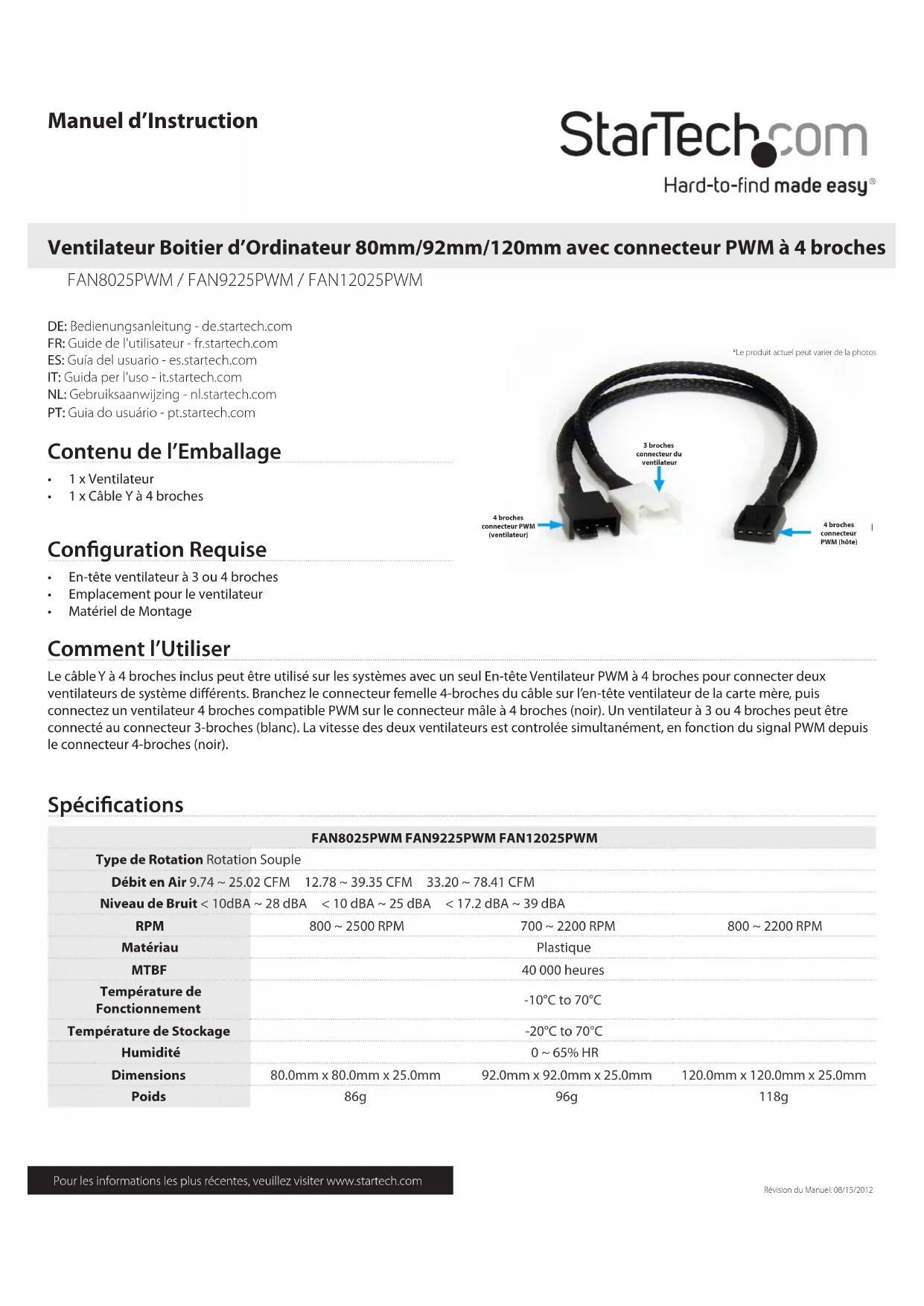

MODE D'EMPLOI FAN8025PWM StarTech.com

Ventilateur Boitier d'Ordinateur 80mm/92mm/120mm avec connecteur PWM à 4 broches

FAN8025PWM / FAN9225PWM / FAN12025PWM

FR: Guide de l'utilisateur - fr.startech.com

Contenu de l'Emballage

• 1 x Ventilateur
• 1 x Câble Y à 4 broches

Configuration Requise

• En-tête ventilateur à 3 ou 4 broches
• Emplacement pour le ventilateur
• Matériel de Montage

Comment l'Utiliser

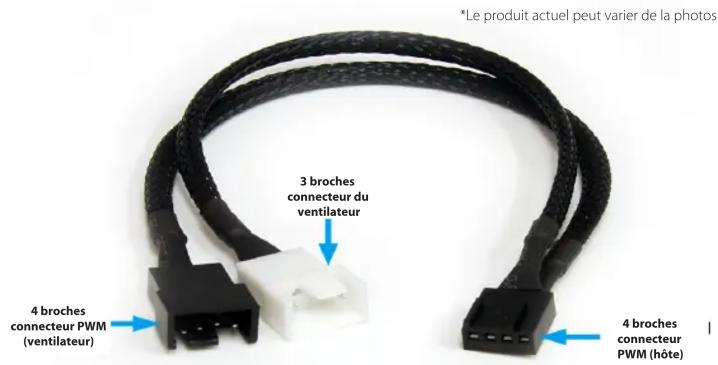

Le câble Y à 4 broches inclus peut être utilisé sur les systèmes avec un seul En-tête Ventilateur PWM à 4 broches pour connecter deux ventilateurs de système différents. Branchez le connecteur femelle 4-broches du câble sur l'en-tête ventilateur de la carte mère, puis connectez un ventilateur 4 broches compatible PWM sur le connecteur mâle à 4 broches (noir). Un ventilateur à 3 ou 4 broches peut être connecté au connecteur 3-broches (blanc). La vitesse des deux ventilateurs est controlée simultanément, en fonction du signal PWM depuis le connecteur 4-broches (noir).

*Le produit actuel peut varier de la photos 3 broches connecteur du ventilateur 4 broches connecteur PWM (ventilateur) 4 broches connecteur PWM (hôte)

Spécifications

FAN8025PWM FAN9225PWM FAN12025PWM
Type de Rotation Rotation Souple
Débit en Air 9.74 ~ 25.02 CFM	12.78 ~ 39.35 CFM	33.20 ~ 78.41 CFM
Niveau de Bruit < 10dBA ~ 28 dBA	< 10 dBA ~ 25 dBA	< 17.2 dBA ~ 39 dBA
RPM	800 ~ 2500 RPM	700 ~ 2200 RPM	800 ~ 2200 RPM
Matériau		Plastique
MTBF		40 000 heures
Température de Fonctionnement		-10°C to 70°C
Température de Stockage		-20°C to 70°C
Humidité		0 ~ 65% HR
Dimensions	80.0mm x 80.0mm x 25.0mm	92.0mm x 92.0mm x 25.0mm	120.0mm x 120.0mm x 25.0mm
Poids	86g	96g	118g

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des Marques, Marques Déposées, et d'Autres Dénominations et Symboles Protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuriaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
