MODE D'EMPLOI PEX1PCI1R StarTech.com

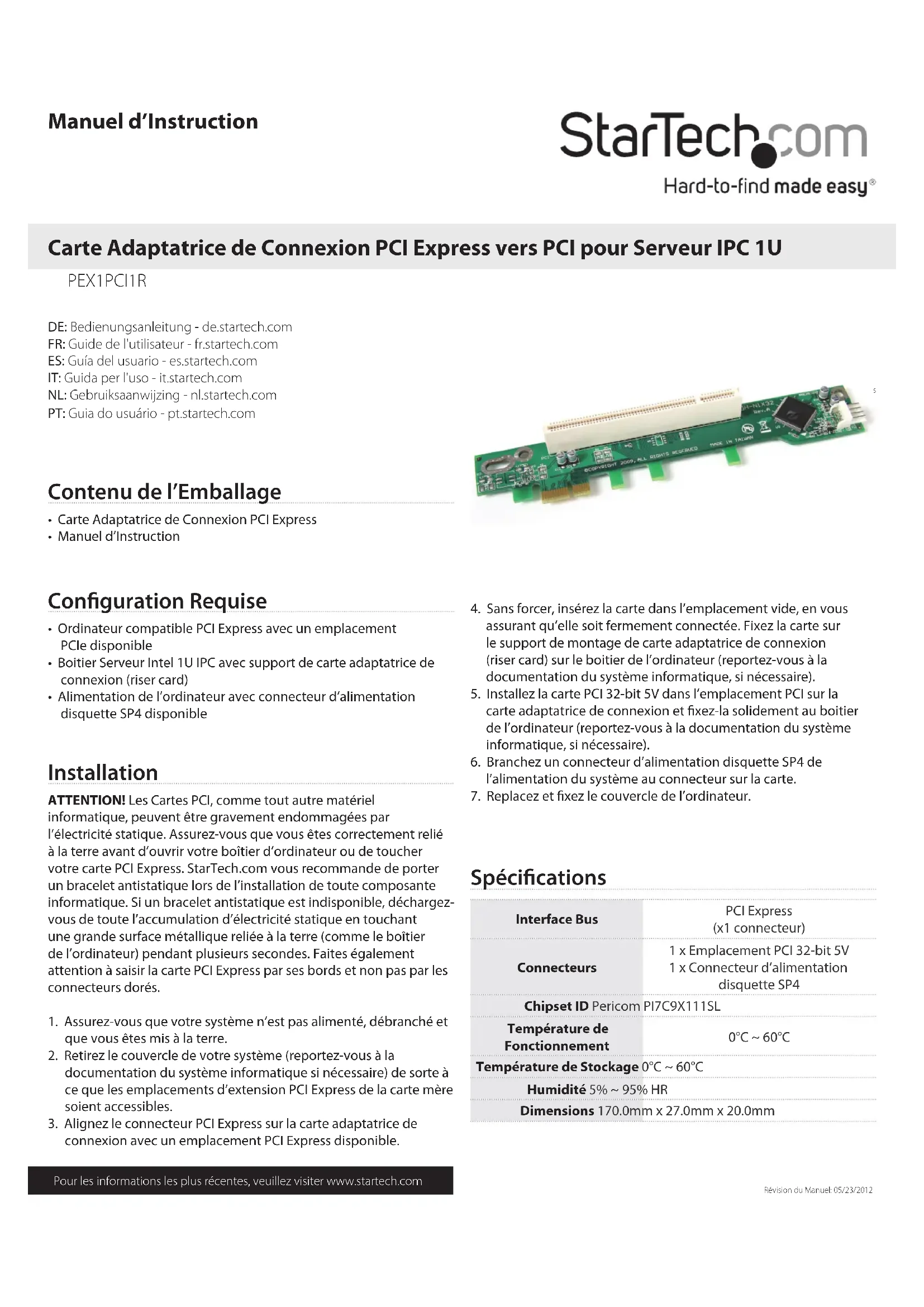

Carte Adaptatrice de Connexion PCI Express vers PCI pour Serveur IPC 1U *Le produit actuel peut varier de la photos Contenu de l’Emballage

• Carte Adaptatrice de Connexion PCI Express

• Manuel d’Instruction Conguration Requise

• Ordinateur compatible PCI Express avec un emplacement PCIe disponible

• Boitier Serveur Intel 1U IPC avec support de carte adaptatrice de connexion (riser card)

• Alimentation de l’ordinateur avec connecteur d’alimentation disquette SP4 disponible Installation ATTENTION! Les Cartes PCI, comme tout autre matériel informatique, peuvent être gravement endommagées par l’électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d’ouvrir votre boîtier d’ordinateur ou de toucher votre carte PCI Express. StarTech.com vous recommande de porter un bracelet antistatique lors de l’installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez- vous de toute l’accumulation d’électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l’ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte PCI Express par ses bords et non pas par les connecteurs dorés.

1. Assurez-vous que votre système n’est pas alimenté, débranché et

que vous êtes mis à la terre.

2. Retirez le couvercle de votre système (reportez-vous à la

documentation du système informatique si nécessaire) de sorte à ce que les emplacements d’extension PCI Express de la carte mère soient accessibles.

3. Alignez le connecteur PCI Express sur la carte adaptatrice de

connexion avec un emplacement PCI Express disponible.

4. Sans forcer, insérez la carte dans l’emplacement vide, en vous

assurant qu’elle soit fermement connectée. Fixez la carte sur le support de montage de carte adaptatrice de connexion (riser card) sur le boitier de l’ordinateur (reportez-vous à la documentation du système informatique, si nécessaire).

5. Installez la carte PCI 32-bit 5V dans l’emplacement PCI sur la

carte adaptatrice de connexion et xez-la solidement au boitier de l’ordinateur (reportez-vous à la documentation du système informatique, si nécessaire).

6. Branchez un connecteur d’alimentation disquette SP4 de

l’alimentation du système au connecteur sur la carte.

7. Replacez et xez le couvercle de l’ordinateur.

Spécications Interface Bus PCI Express (x1 connecteur) Connecteurs 1 x Emplacement PCI 32-bit 5V 1 x Connecteur d’alimentation disquette SP4 Chipset ID Pericom PI7C9X111SL Température de Fonctionnement 0°C ~ 60°C Température de Stockage 0°C ~ 60°C Humidité 5% ~ 95% HR Dimensions 170.0mm x 27.0mm x 20.0mmDéclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des Marques, Marques Déposées, et d’Autres Dénominations et Symboles Protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs. Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/ support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.
