Type de produit	Télécommande analogique murale / Micro-mélangeur
Marque	Ecler
Modèle	WPaMIX-TUS
Catégorie	Télécommande
Entrée microphone	XLR femelle symétrique, sensibilité réglable -20 dBV ou -40 dBV
Entrée ligne	RCA asymétrique, sensibilité -10 dBV
Sortie	Euroblock 3 broches, symétrique mono, niveau ligne 0 dBV
Égaliseur microphone	Graves (100 Hz) et aigus (10 kHz), ±10 dB
Fonction Talkover	Oui, atténuation ligne 30 dB, temps de maintien 3 secondes, commutable
Alimentation fantôme	Commutable (ON/OFF) pour entrée microphone
Alimentation externe	24 VDC ou 15 VDC, 30 mA minimum
Consommation	30 mA (minimum)
Montage	Encastré ou en saillie (boîtier fourni)
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir, débrancher avant entretien
Garantie	Consultez la carte de garantie ou www.ecler.com
Reparabilité	Maintenance par services techniques agréés recommandée
Informations générales	Conçu en collaboration avec Italdesign Giugiaro, série WPa

FOIRE AUX QUESTIONS - WPaMIX-TUS Ecler

Comment connecter l'alimentation du WPaMIX-TUS ?

L'appareil nécessite une alimentation externe de 24 VDC (bornes 4 et 5) ou 15 VDC (bornes 4 et 6), avec un courant minimum de 30 mA. Utilisez de préférence l'alimentation WP-PSU Ecler.

Quelle est la sensibilité de l'entrée microphone ?

La sensibilité est réglable via un cavalier : -20 dBV (cavalier enlevé) ou -40 dBV (cavalier en place, par défaut).

Comment activer l'alimentation fantôme pour le microphone ?

L'alimentation fantôme (+24V) s'active en plaçant le cavalier correspondant sur la carte circuit en position ON. L'accès aux cavaliers se fait en retirant la carte par l'arrière de l'unité hors tension.

Comment régler l'égaliseur du microphone ?

L'égaliseur à deux bandes permet de régler les graves (100 Hz) et les aigus (10 kHz) avec une plage de ±10 dB. Utilisez les potentiomètres BASS et TREBLE en face avant.

Quelle est la fonction Talkover et comment l'activer ?

Le Talkover atténue automatiquement le signal ligne de 30 dB lorsque le microphone dépasse le seuil de détection. Il est activé par défaut (cavalier en place). Pour le désactiver, retirez le cavalier. Le temps de maintien est de 3 secondes.

Quels sont les branchements du bornier de sortie ?

Le bornier Euroblock à 6 broches sert à la sortie audio et à l'alimentation. Les broches 1, 2, 3 sont respectivement + (symétrique), masse, - (symétrique). Les broches 4 (0V), 5 (+24V) et 6 (+15V) sont pour l'alimentation.

Puis-je utiliser cet appareil avec une alimentation 15V au lieu de 24V ?

Oui, l'appareil accepte une alimentation de 15 VDC (borne 6) ou 24 VDC (borne 5), avec un courant minimum de 30 mA. Ne pas connecter les deux simultanément.

Comment nettoyer le panneau mural ?

Utilisez uniquement un chiffon sec pour nettoyer l'appareil. N'utilisez pas de liquides ou d'aérosols.

Quels accessoires sont recommandés pour l'alimentation ?

Ecler recommande l'utilisation de l'alimentation WP-PSU qui peut alimenter jusqu'à vingt unités WPaMIX-T/TUS (selon la longueur et section des câbles).

Que faire si l'appareil ne fonctionne pas correctement ?

Contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur www.ecler.com (Support / Technical requests). Ne tentez pas de réparer vous-même.

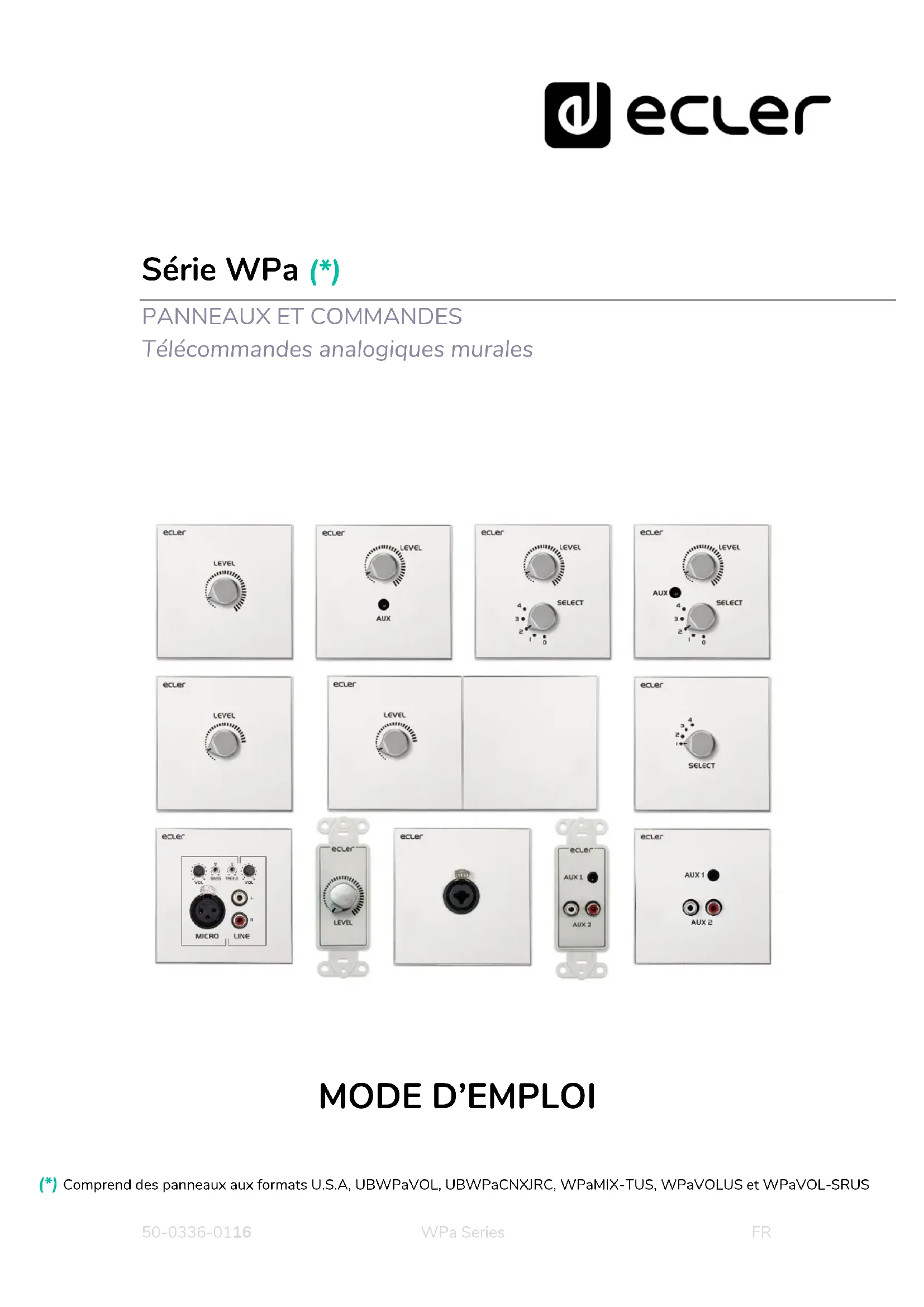

MODE D'EMPLOI WPaMIX-TUS Ecler

Télécommandes analogiques murales

MODE D'EMPLOI

(*) Comprend des panneaux aux formats U.S.A, UBWPaVOL, UBWPaCNXJRC, WPaMIX-TUS, WPaVOLUS et WPaVOL-SRUS

SOMMARIE

1. REMARQUE IMPORTANTE ....3
2. CONSIGNES DE SÉCURITÉ IMPORTANTES......4
3. NOTE IMPORTANTE ....5
4. INTRODUCTION....5
5. COMMANDES DE VOLUME / SÉLECTION DE SOURCE ....6

5.1 WPaVOL / UBWPaVOL / WPaVOLUS (Modèle US)....6
5.2 WPaVOL-J....6
5.3 WPaVOL-SR / WPaVOL-SRUS (Modèle US)....7
5.4 WPaVOL-SR-J....7
5.5 Tableaux et schémas de raccordement....8

1. TÉLÉCOMMANDES D'ATTÉNUATION 11

6.1 WPaH-AT6....11
6.2 WPaH-AT40 11
6.3 WPaH-AT100....12
6.4 WPaH-SL4....13

1. WPaMIX-T / WPaMIX-TUS (modèle US) 14

7.1. Schéma fonctionnel....14
7.2. Schéma de configuration....15
7.3. Brochage du bornier de raccordement.... 16

1. CONNECTEURS DÉPORTÉS....17

8.1.WPaCNX-CBO 17
8.2. WPaCNX-JRCA / UWPaCNX-JRC 18

1. CARACTÉRISTIQUES TECHNIQUES 19

2. DESSINS DE MONTAGE....20

10.1. WPaVOL, WPaVOLUS, WPaVOL-J, WPaVOL-SR, WPaVOL-SR-J, WPaMIX-TUS, WPaCNX-CBO et WPaCNX-JRCA....20
10.2.WPaVOL-SRUS 22
10.3 WPaMIX-T 23

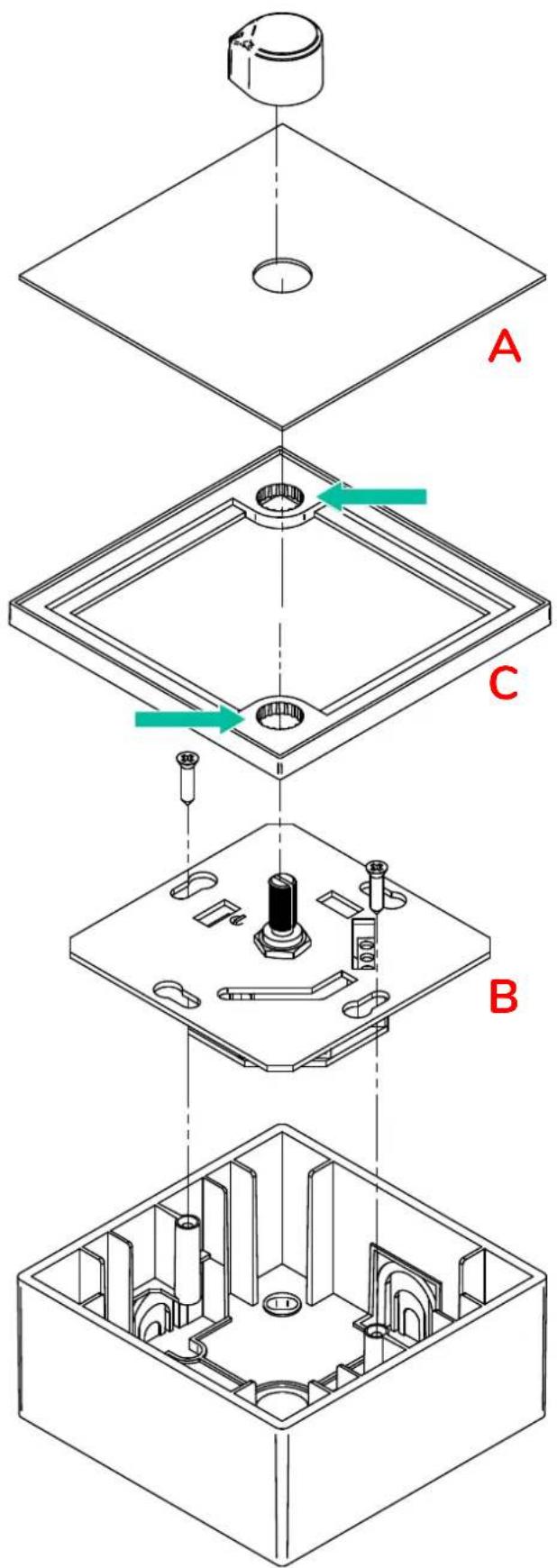

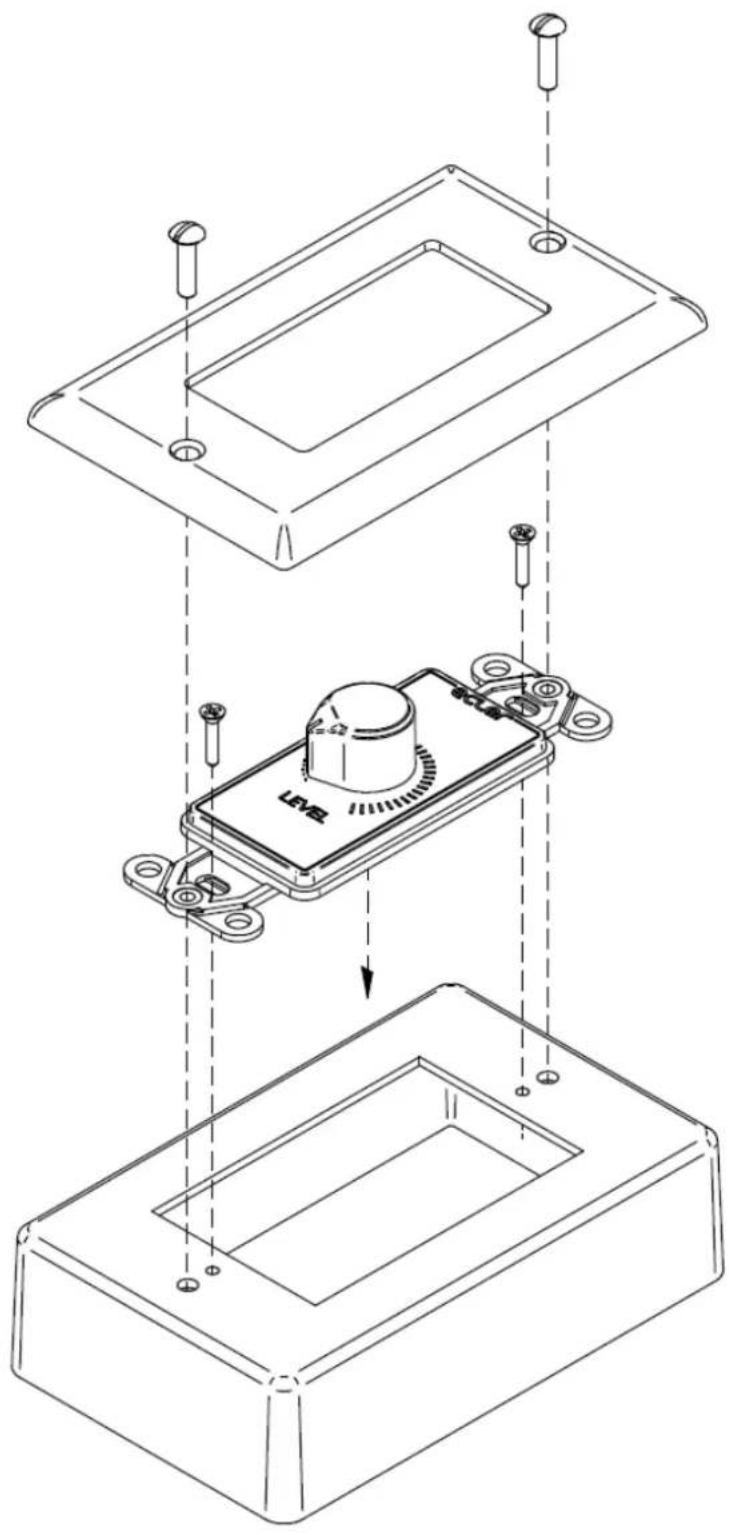

10.4. UBWPaVOL, UBWPaCNXJRC 24
10.5. WPaH-AT6, WPa-SL4....25
10.6. WPaH-AT40....26
10.7. WPaH-AT100 27

1. REMARQUE IMPORTANTE

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " 3" peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité

AVERTISSEMENT : Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

2. CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur l'interrupteur POWER (13) désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur (11). C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se trouve à la base du produit.

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

AVERTISSEMENT : Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

3. NOTE IMPORTANTE

Merci d'avoir choisi notre Télécommandes analogiques mural WPa.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

4. INTRODUCTION

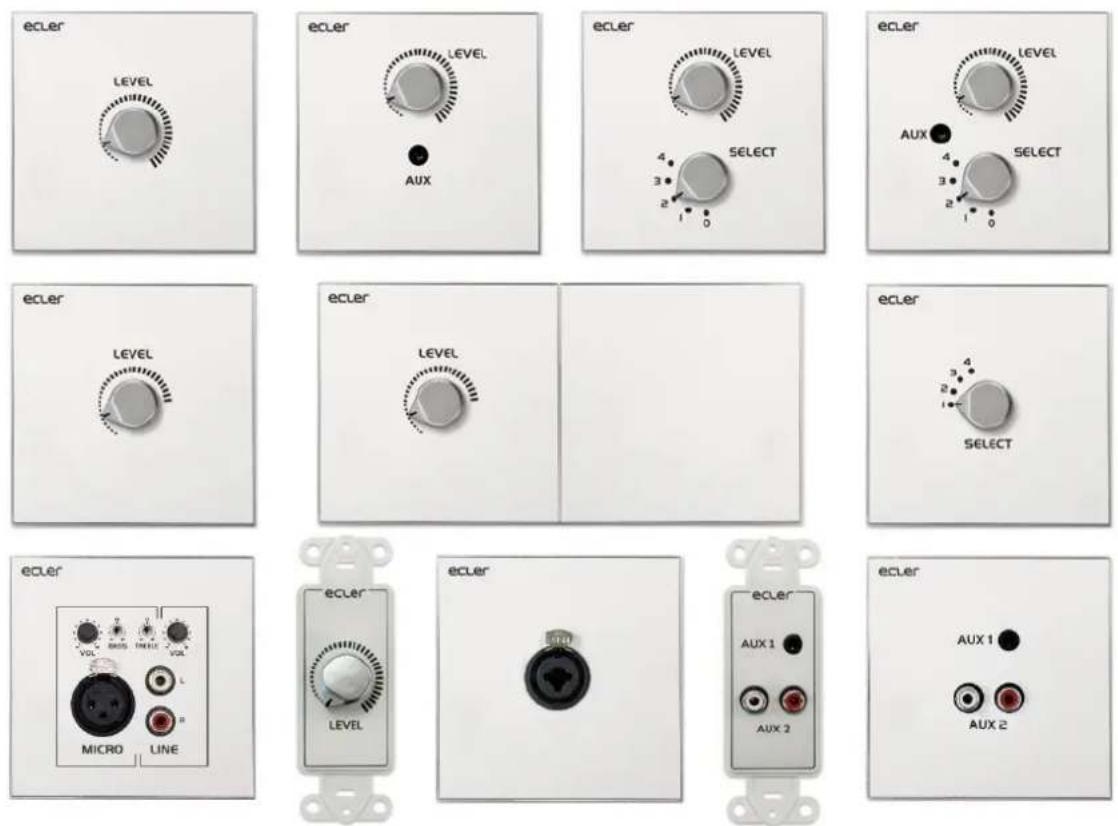

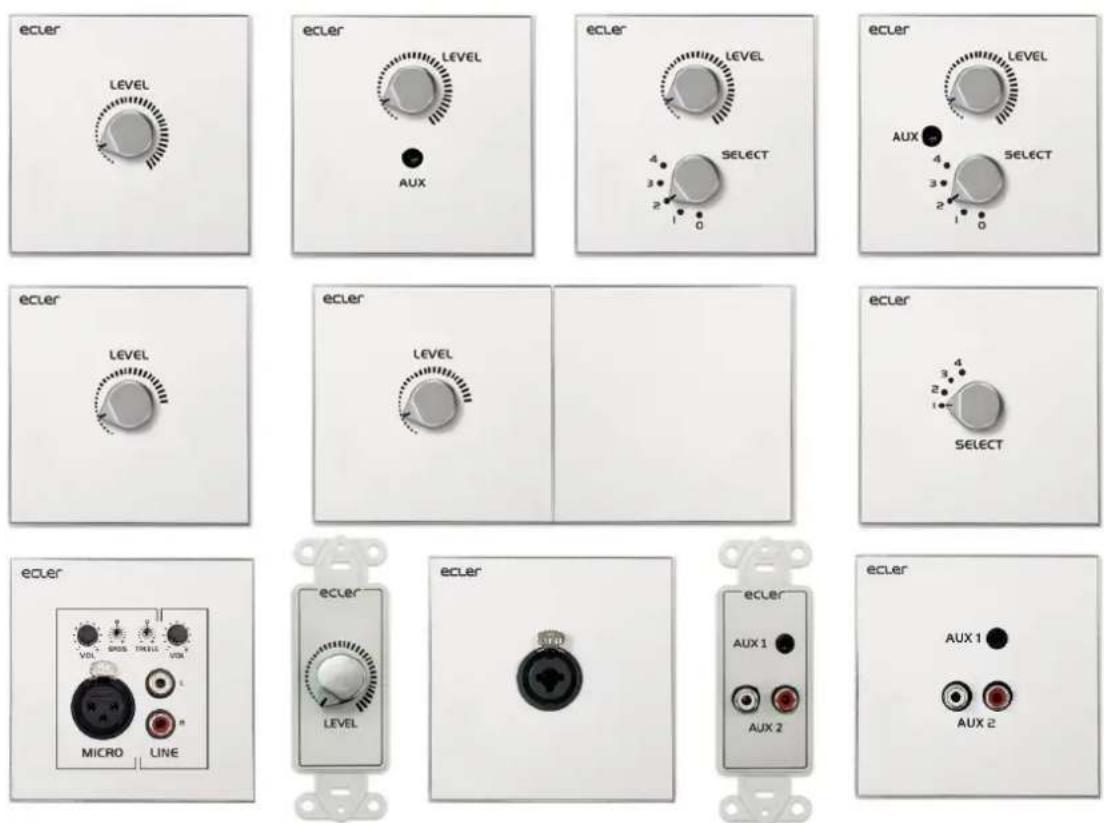

La série WPa est une gamme de panneaux muraux pour la télécommande d'équipements et l'interconnexion de signaux audio. Elle marque une évolution par rapport à son aînée, la série WPm, avec une esthétique au goût du jour, élégante et discrète, conçue en collaboration avec Italdesign Giugiaro. Un boîtier d'installation en saillie est fourni avec tous les modèles de la série WPa.

5. COMMANDES DE VOLUME / SÉLECTION DE SOURCE

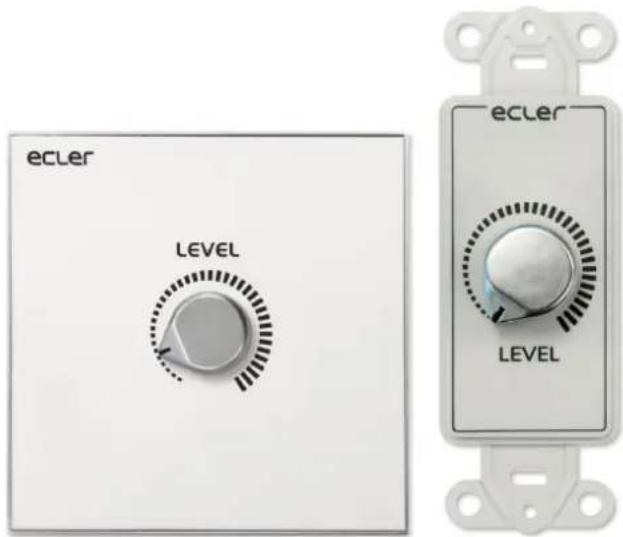

5.1 WPaVOL / UBWPaVOL / WPaVOLUS (Modèle US)

La WPaVOL / UBWPaVOL WPaVOLUS (Modèle US) est une télécommande murale de gestion du volume. Elle est compatible avec tous les appareils à ports CC 0-10 V. Pour plus d'informations sur sa connexion, reportez-vous au chapitre Tableaux et schémas de raccordement.

ecler LEVEL ecler LEVEL

WPaVOL/WPaVOLUS et UBWPaVOL

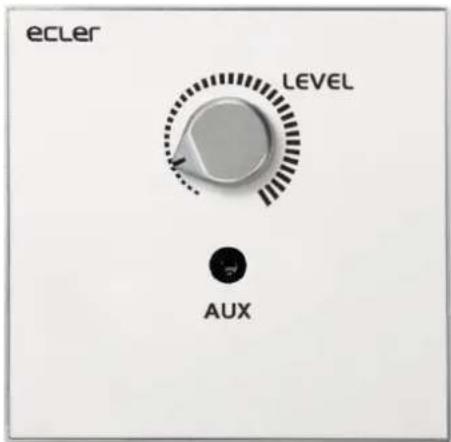

5.2 WPaVOL-J

La WPaVOL-J a les mêmes caractéristiques que le WPaVOL, plus un mini-jack stéréo de 3,5 mm en face avant. Pour plus d'informations sur sa connexion, reportez-vous au chapitre Tableaux et schémas de raccordement.

ecler LEVEL AUX

WPaVOL-J

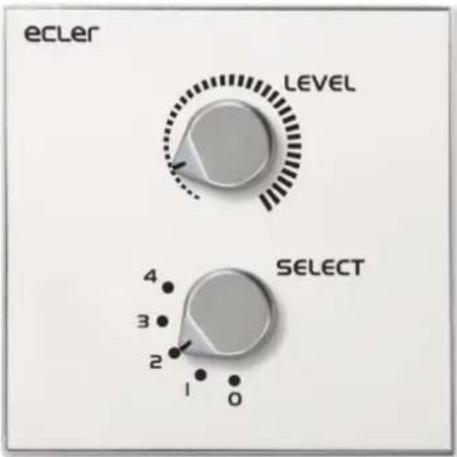

5.3 WPaVOL-SR / WPaVOL-SRUS (Modèle US)

La WPaVOL-SR / WPaVOL-SRUS (Modèle US) est une télécommande murale de gestion du volume et de sélection de source/préréglage. Elle est compatible avec tous les appareils à ports CC 0-10 V. Pour plus d'informations sur sa connexion, reportez-vous au chapitre Tableaux et schémas de raccordement.

ecler LEVEL SELECT 4 3 2 1 0

WPaVOL-SR / WPaVOL-SRUS

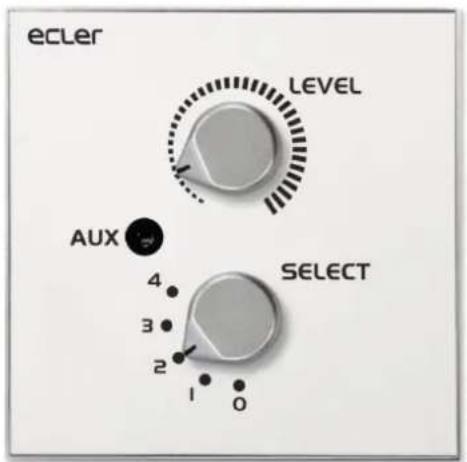

5.4 WPaVOL-SR-J

La WPaVOL-SR-J a les mêmes caractéristiques que le WPaVOL-SR, plus un mini-jack stéréo de 3,5 mm en face avant. Pour plus d'informations sur sa connexion, reportez-vous au chapitre Tableaux et schémas de raccordement.

ecler LEVEL AUX SELECT 4 3 2 1 0

WPaVOL-SR-J

5.5 Tableaux et schémas de raccordement

• Brochage de raccordement du RJ-45 (GÉNÉRAL)

RJ-45 Diagram
Pin 1	White Orange	GND
Pin 2	Orange	REMOTE VOL (10V÷0V → MIN÷MAX)
Pin 3	White Green	GND
Pin 4	Blue	N.C.
Pin 5	White Blue	N.C.
Pin 6	Green	VCC (+12V/+10V)
Pin 7	White Brown	GND
Pin 8 * Brown		REMOTE ZONE (0, 3, 5, 7, 10V → OFF, Z1, Z2, Z3, Z4)

*Uniquement WPaVOL-SR / WPaVOL-SRUS et WPaVOL-SR-J

• Brochage de raccordement du RJ-45 (Série HADA)

RJ-45 Diagram for HADA Series
Pin 1	White Orange	VCC (+3,3V)	18
Pin 2	Orange	REMOTE VOL (0V÷ +3,3V → MIN÷MAX)
Pin 3	White Green	VCC (+3,3V)
Pin 4	Blue	N.C.
Pin 5	White Blue	N.C.
Pin 6	Green	GND
Pin 7	White Brown	VCC (+3,3V)
Pin 8	Brown	Not available

• Brochage de raccordement du mini-jack

Brochage du bornier (mini-jack)
Broche 1	MANCHON	1 2 3
Broche 2	BAGUE
Broche 3 POINTE

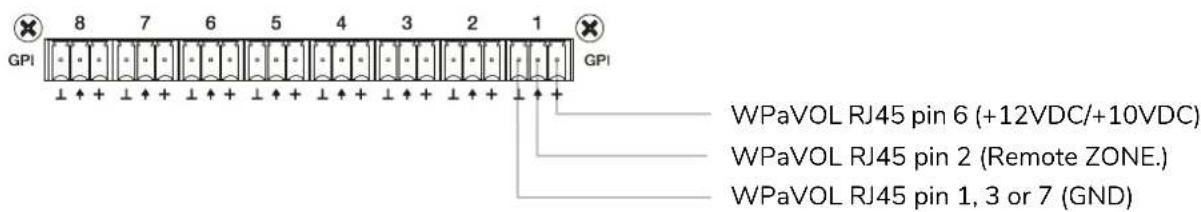

connexion d'une WPaVOL / WPaVOLUS / WPaVOL-SR / WPaVOL-SRUS aux ports de télécommande

GPI 8 7 6 5 4 3 2 1 ↓↑ + ↓↑ + ↓↑ + ↓↑ + ↓↑ + ↓↑ + ↓↑ + WPaVOL RJ45 pin 6 (+12VDC/+10VDC) WPaVOL RJ45 pin 2 (Remote ZONE.) WPaVOL RJ45 pin 1, 3 or 7 (GND)

Connexion WPaVOL / WPaVOLUS aux ports GPI série MIMO

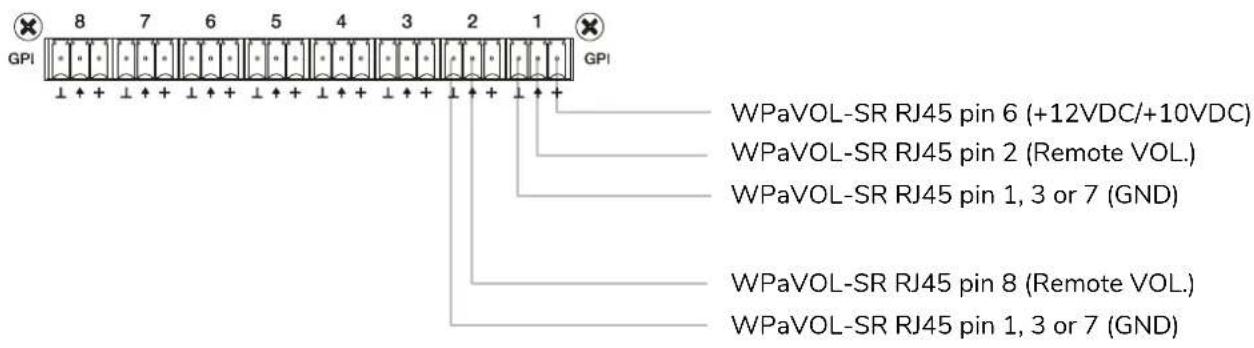

WPaVOL-SR RJ45 pin 6 (+12VDC/+10VDC) WPaVOL-SR RJ45 pin 2 (Remote VOL.) WPaVOL-SR RJ45 pin 1, 3 or 7 (GND) WPaVOL-SR RJ45 pin 8 (Remote VOL.) WPaVOL-SR RJ45 pin 1, 3 or 7 (GND)

Connexion WPaVOL-SR/ WPaVOL-SRUS aux ports GPI série MIMO

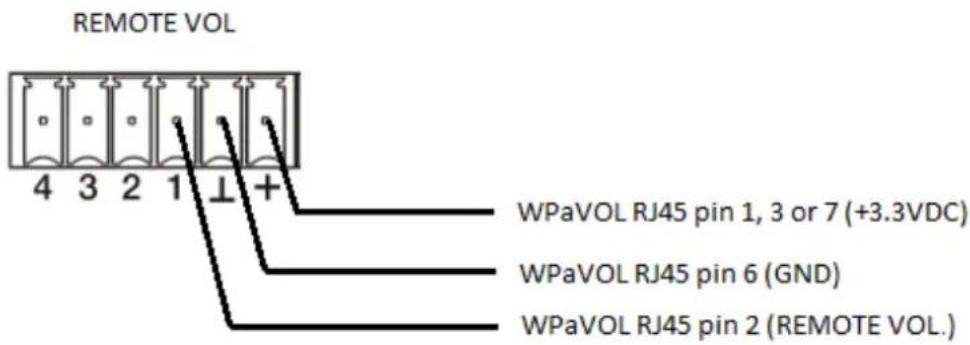

REMOTE VOL 4 3 2 1 ⊥ + WPaVOL RJ45 pin 1, 3 or 7 (+3.3VDC) WPaVOL RJ45 pin 6 (GND) WPaVOL RJ45 pin 2 (REMOTE VOL.)

Connexion WPaVOL / WPaVOL-J aux ports série HADA

6. TÉLÉCOMMANDES D'ATTÉNUATION

6.1 WPaH-AT6

La WPaH-AT6 est un atténuateur de ligne 70/100 V avec relais de priorité CC 24 V intégré. Puissance maximale de sortie : 6 W

ecler LEVEL

DC 24V + - OUT + - IN

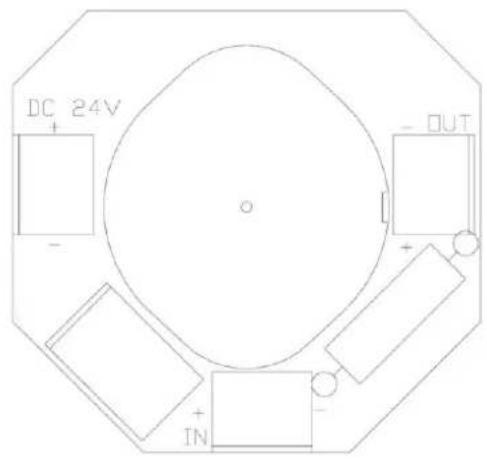

WPaH-AT6 et son schéma de raccordement

6.2 WPaH-AT40

WPaH-AT40 est un atténuateur de ligne 70 / 100V avec un relais de priorité intégré 24VDC. Puissance maximale : 40W.

Remarque : ce panneau, contrairement au reste, a une profondeur de 50mm

ecler LEVEL

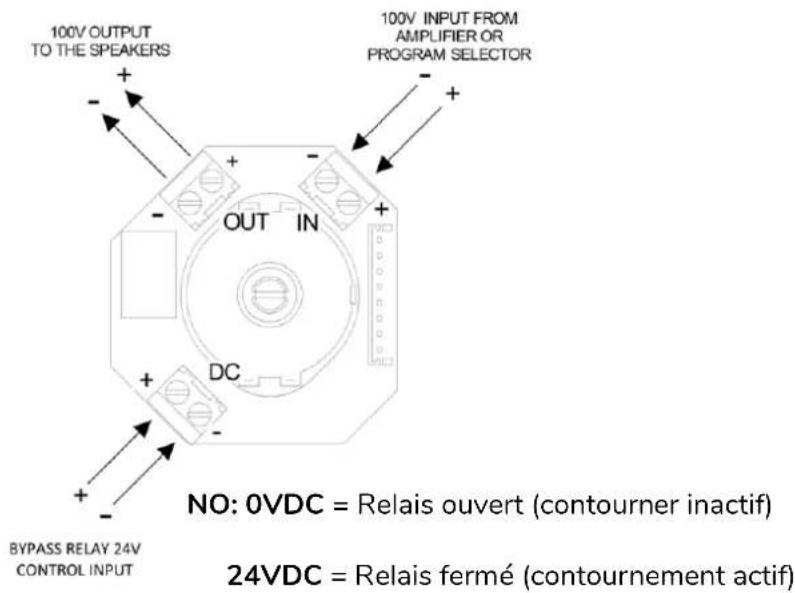

100V OUTPUT TO THE SPEAKERS + - OUT IN + - DC + - 100V INPUT FROM AMPLIFIER OR PROGRAM SELECTOR + - NO: 0VDC = Relais ouvert (contourner inactif) 24VDC = Relais fermé (contournement actif) BYPASS RELAY 24V CONTROL INPUT

WPaH-AT40 et son schéma de raccordement

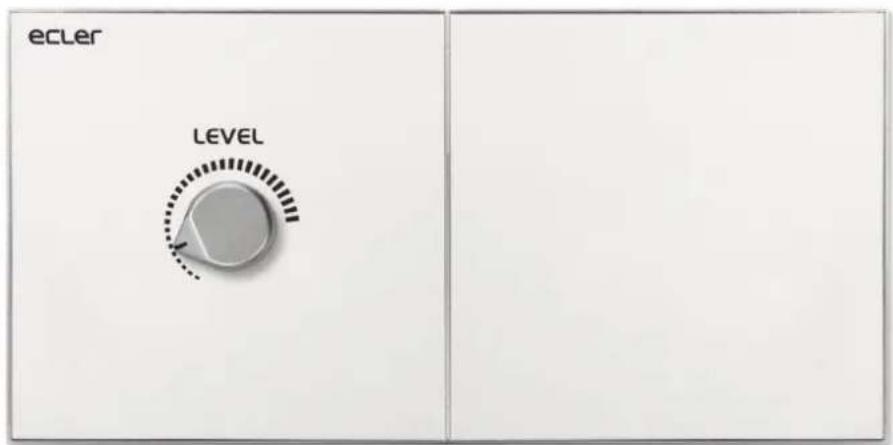

6.3 WPaH-AT100

La WPaH-AT100 est un atténuateur de ligne 70/100 V avec relais de priorité CC 24 V intégré. Puissance maximale de sortie : 100 W

ecler LEVEL

WPaH-AT100

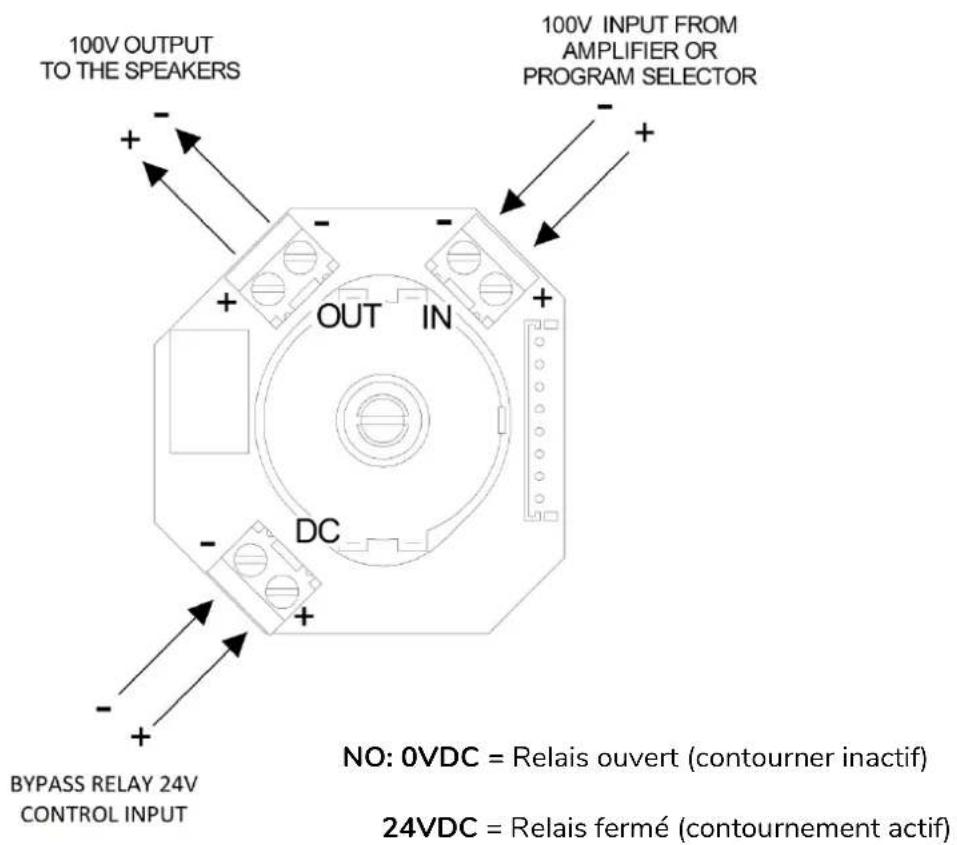

100V OUTPUT TO THE SPEAKERS 100V INPUT FROM AMPLIFIER OR PROGRAM SELECTOR OUT IN DC BYPASS RELAY 24V CONTROL INPUT NO: 0VDC = Relais ouvert (contourner inactif) 24VDC = Relais fermé (contournement actif)

schéma de raccordement pour WPaH-AT100

6.4 WPaH-SL4

Le WPaH-SL4 est un sélecteur de ligne 70/100 V (il sélectionne l'un des quatre programmes musicaux).

ecler 3 2 1 4 SELECT

WPaH-SL4

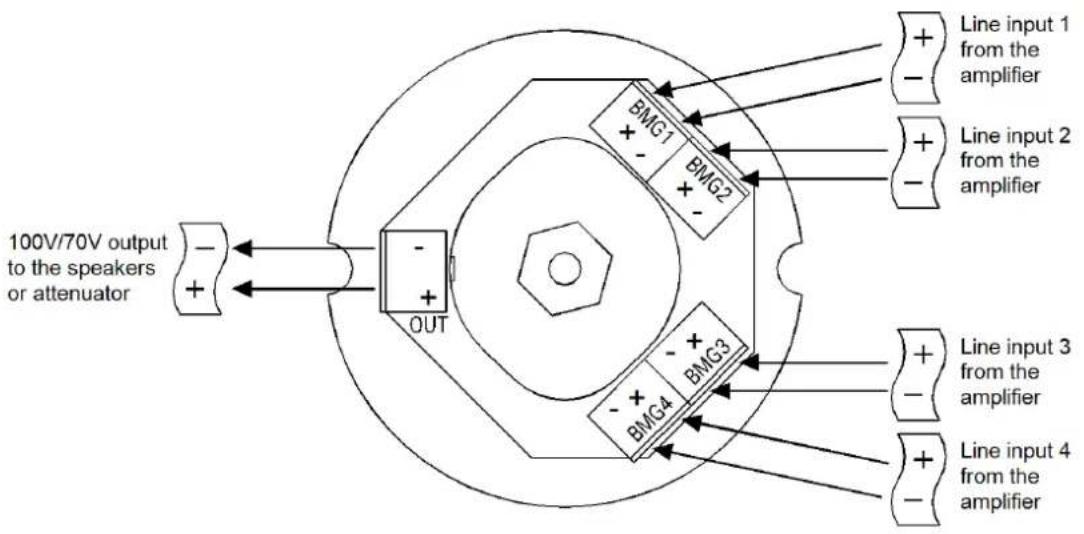

schéma de raccordement pour WPaH-SL4

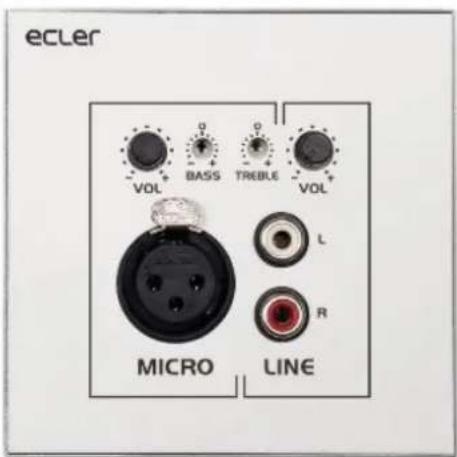

7. WPaMIX-T / WPaMIX-TUS (modèle US)

Le WPaMIX-T / WPaMIX-TUS (modèle US) est un micro-mélangeur à deux canaux au format standard des panneaux muraux de la série WPa. Il permet de mixer un signal stéréo asymétrique (RCA) avec un signal de micro (XLR) pour produire un signal de sortie mono symétrique.

L'entrée microphone dispose d'un égaliseur à deux bandes (graves/aigus) et peut avoir priorité sur le signal ligne lorsque le niveau du microphone dépasse le seuil de détection prédéfini.

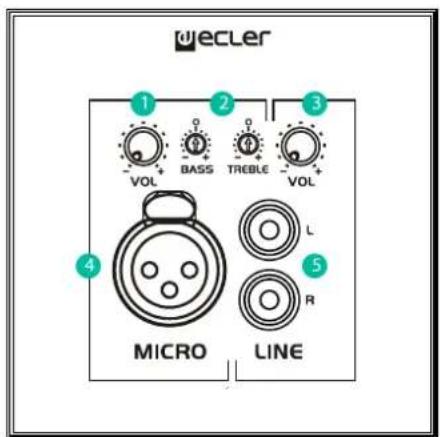

7.1. Schéma fonctionnel

1. Commande de volume de l'entrée microphone
2. Commandes de réglage des graves (Bass, 100 Hz) et des aigus (Treble, 10 kHz) de l'entrée microphone (±10 dB)
3. Commande de volume de l'entrée ligne
4. Connecteur XLR d'entrée microphone (signal symétrique)

- Sensibilité : -20 à -40 dBV

1. Connecteurs RCA d'entrée ligne (signal asymétrique)

- Sensibilité : -10 dBV

wecler 1 2 3 VOL BASS TREBLE VOL 4 MICRO LINE 5 L R

Schéma des fonctions du WPaMIX-T /
WPaMIX-TUS

Les signaux ligne et microphone sont mixés avec des niveaux dépendant de leurs commandes de volume VOL respectives. Ce mixage est disponible aux bornes de sortie du connecteur Euroblock de l'unité (signal asymétrique de niveau ligne 0 dBV). De plus, le signal du microphone peut, lorsqu'il atteint le seuil de détection pour Talkover, atténuer automatiquement le signal ligne (voir 7.2 pour plus de détails sur l'activation du Talkover).

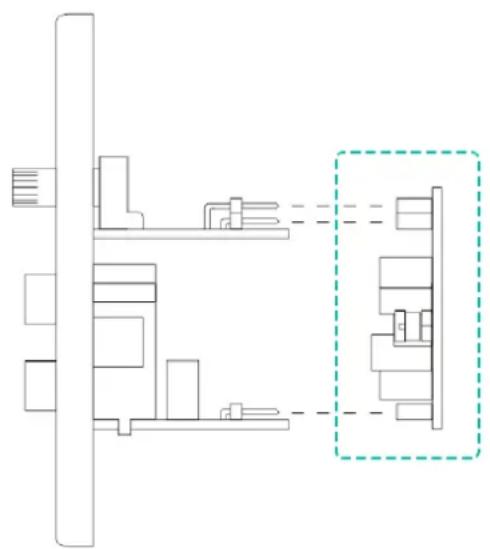

7.2. Schéma de configuration

1. Sélection de la sensibilité -20 dBV (cavalier enlevé) ou -40 dBV (cavalier en place – position par défaut) pour le micro
2. Fonction Talkover (*) : ON (cavalier en place – position par défaut) / OFF (cavalier enlevé)
3. Alimentation fantôme pour l'entrée MICRO : ON (cavalier en place) / OFF (cavalier enlevé – position par défaut).

Pour accéder aux cavaliers de configuration, la carte de circuit doit être retirée par l'arrière de l'unité en la tirant simplement pour la débrancher de ses connecteurs, puis réinsérée après avoir effectué les modifications nécessaires. Cette opération doit être effectuée avec l'unité hors tension.

(*) Atténuation de l'entrée ligne par le Talkover : 30 dB

Temps de maintien de Talkover : trois secondes

7.3. Brochage du bornier de raccordement

1. Borne + de sortie audio symétrique
2. Borne de masse de sortie audio symétrique
3. Borne – de sortie audio symétrique
4. Borne - d'entrée d'alimentation : 0VDC terminal - (**)
5. Borne + d'entrée d'alimentation : +24VDC terminal + (**)
6. Borne + d'entrée d'alimentation : +15VDC terminal + (**)

1 2 3 4 5 6

(**) Le WPaMIX-T / WPaMIX-TUS nécessite une alimentation externe, 24VDC (connectée aux bornes 4 et 5, min 30mA) ou 15VDC (connectée aux bornes 4 et 6, min 30mA). Nous suggérons d'utiliser la WP-PSU Ecler, qui peut alimenter jusqu'à vingt unités WPaMIX-T / WPaMIX-TUS (nombre variable en fonction des pertes de tension causées par la longueur et la section des câbles).

Recommendation : comme le WPaMIX-T / WPaMIX-TUS n'a aucun blindage électromagnétique, nous recommandons fortement de l'installer loin des sources d'énergie et des câbles à haute tension.

Pour l'installation d'une unité eMCONTROL1 avec un panneau mural WPaMIX-T ou d'une unité eMCONTROL1US avec un WPaMIX-TUS, en montage en surface ou encastré, veuillez-vous référer au manuel d'utilisation de l'eMCONTROL1.

8. CONNECTEURS DÉPORTÉS

8.1. WPaCNX-CBO

Le WPaCNX-CBO est un panneau mural, avec un connecteur mixte XLR femelle 3 broches + jack stéréo. Ce connecteur peut être vissé à l'arrière (il ne nécessite aucune soudure).

Brochage de raccordement du bornier (connecteur mixte)
Broche 1	MANCHON/MASSE	1 2 3
Broche 2	BAGUE/POINT FROID
Broche 3	POINTE/POINT CHAUD

Tableau 1 : brochage de raccordement du connecteur mixte

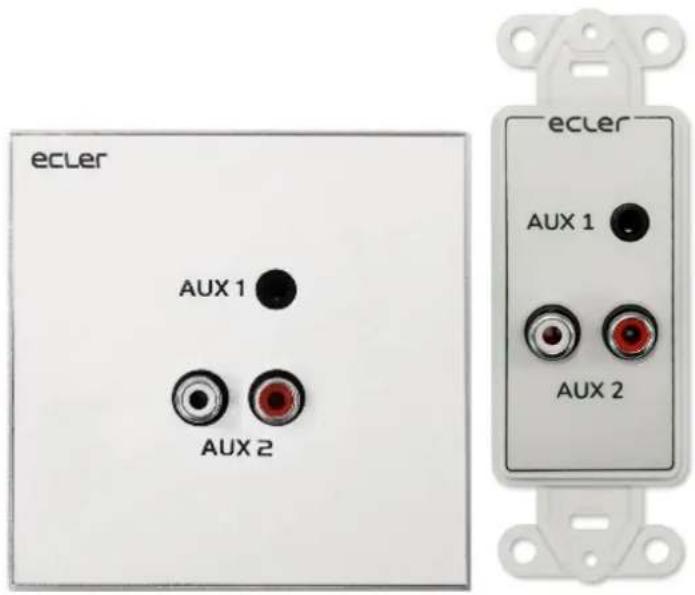

8.2. WPaCNX-JRCA / UWPaCNX-JRC

Le WPaCNX-JRCA est un panneau mural, avec une prise mini-jack 3,5 mm stéréo + deux connecteurs RCA. Ces connecteurs peuvent être vissés à l'arrière (ils ne nécessitent aucune soudure).

ecler AUX 1 AUX 2 ecler AUX 1 AUX 2

WPaCNX-JRCA et UBWPaCNXJRC

Brochage du bornier (mini-jack/ AUX1)
Broche 1	MANCHON
Broche 2	BAGUE
Broche 3 POINTE

brochage de raccordement du mini-jack

Brochage du bornier (RCA / AUX2)
Broche 1	MASSE (GND)	4 2 2
Broche 2	CANAL DROIT
Broche 3 CANAL GAUCHE

connexion RCA

9. CARACTÉRISTIQUES TECHNIQUES

WPa

Selon le numéro de série suivant (veuillez vérifier le numéro de série sur la boîte de l'unité).

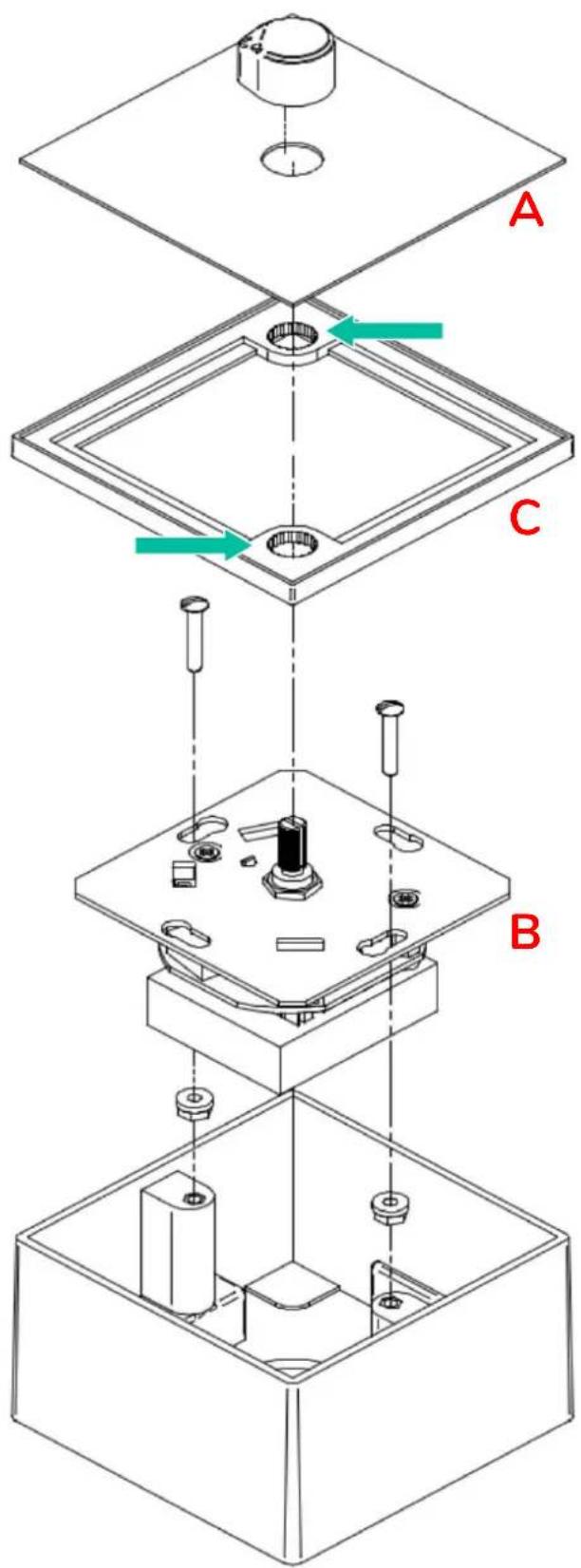

1 WPaVOL (jusqu'au numéro de série 30770xxxx), WPaVOL-J, (jusqu'au numéro de série 30772xxxx), WPaVOL-SR (jusqu'au numéro de série 30774xxxx), WPaVOL-SR-J (jusqu'au numéro de série 30776xxxx), WPaCNX-CBO (jusqu'au numéro de série 30777xxxx) et WPaCNX-JRCA (jusqu'au numéro de série 30779xxxx).

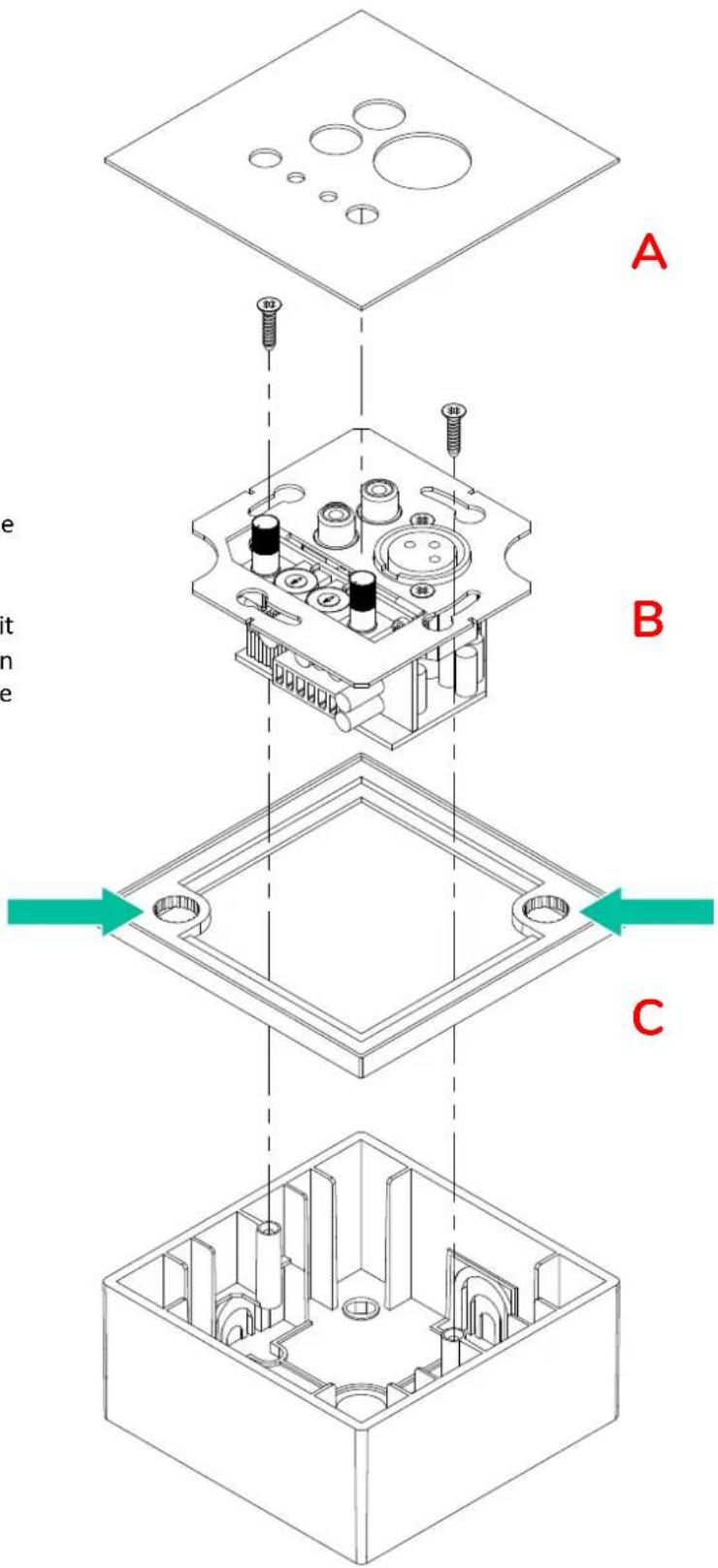

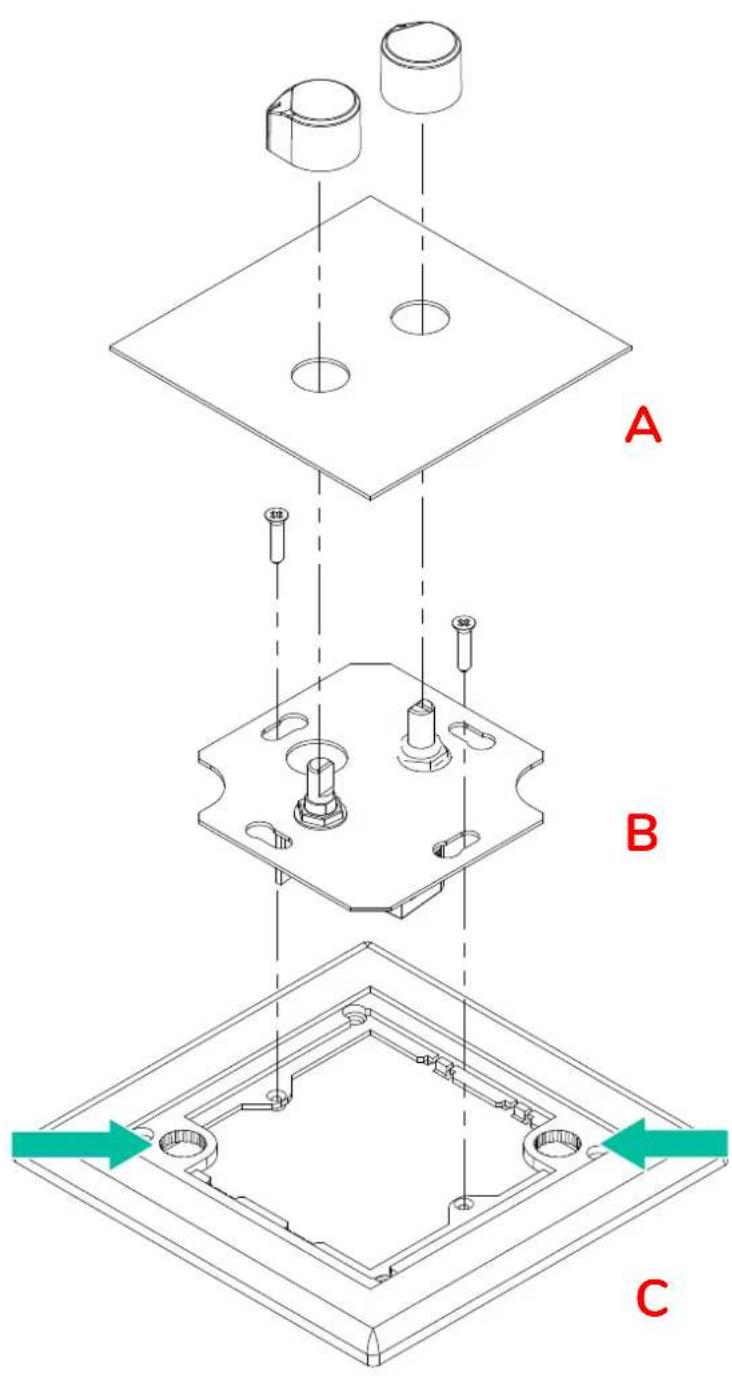

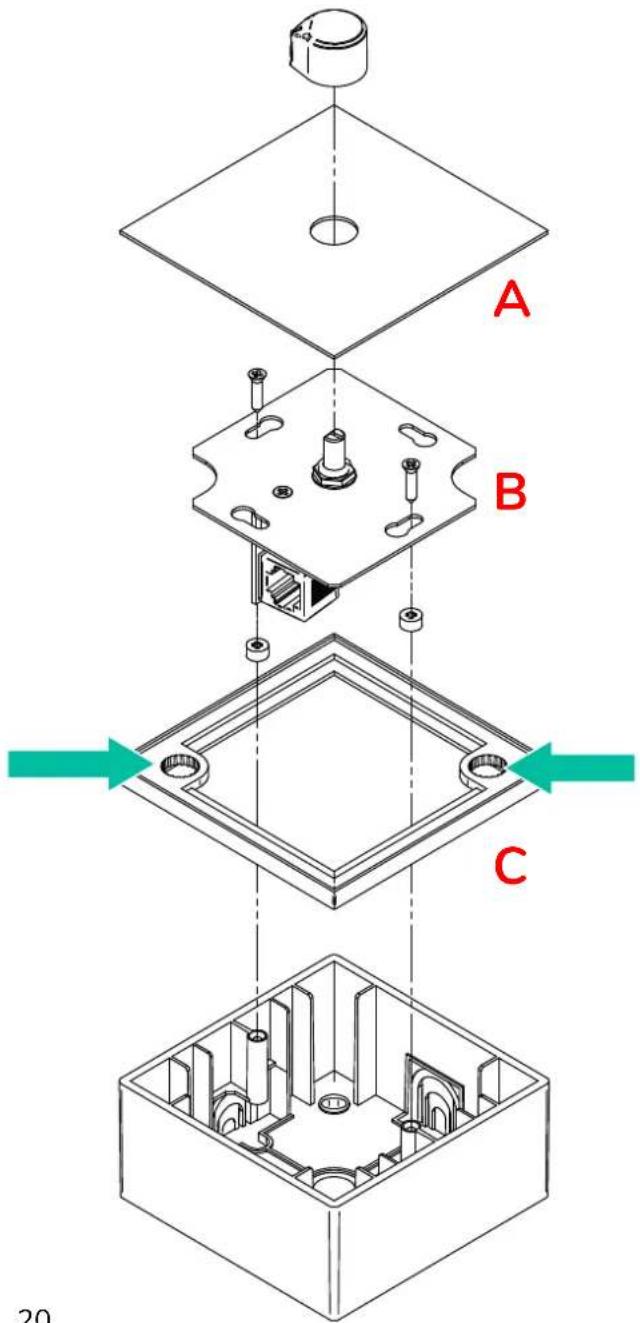

ATTENTION

Les aimants du cadre C exercent une force considérable.

L'assemblage des pièces A et B doit être effectué avec précaution afin d'éviter d'endommager la doublure du cadre C.

A B C 20

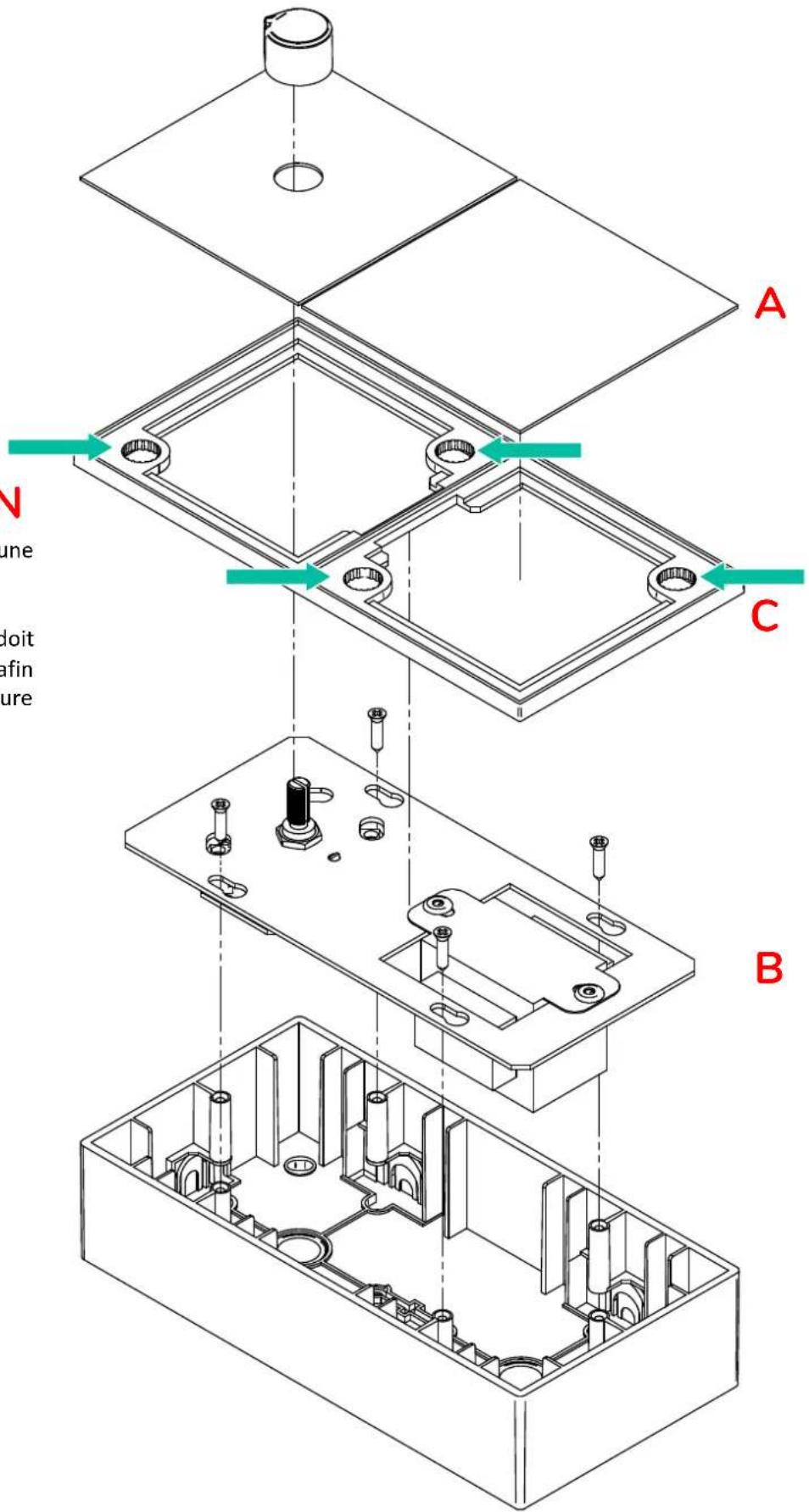

2 WPaVOL (à partir du numéro de série 30771xxxx), WPaVOL-J, (à partir du numéro de série 30773xxxx), WPaVOL-SR (à partir du numéro de série 30775xxxx), WPaVOL-SR-J (à partir du numéro de série 30777xxxx), WPaCNX-CBO (à partir du numéro de série 30778xxxx) et WPaCNX-JRCA (à partir du numéro de série 30780xxxx).

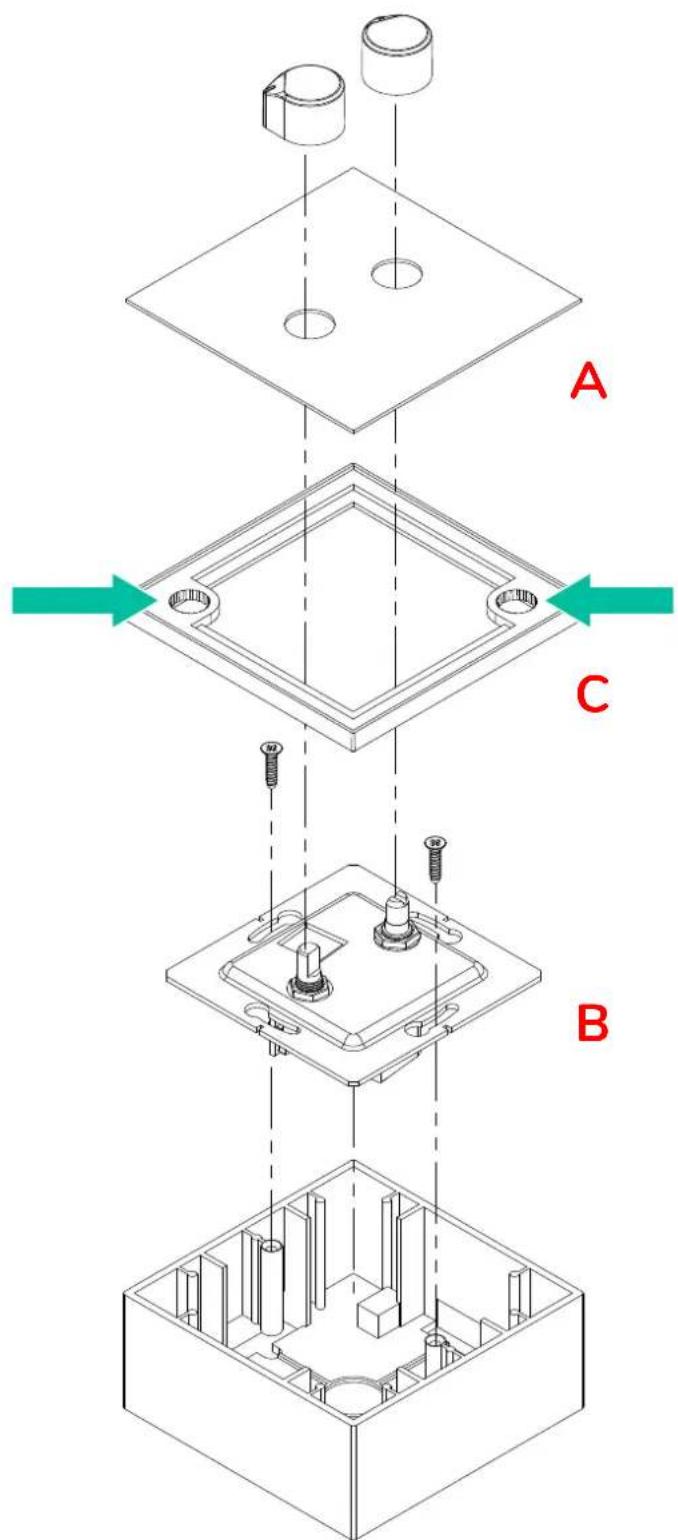

ATTENTION

Les aimants du cadre C exercent une force considérable.

L'assemblage des pièces A et B doit être effectué avec précaution afin d'éviter d'endommager la doublure du cadre C.

A C B

10.2. WPaVOL-SRUS

ATTENTION

Les aimants du cadre C exercent une force considérable.

L'assemblage des pièces A et B doit être effectué avec précaution afin d'éviter d'endommager la doublure du cadre C.

A B C

10.3 WPaMIX-T

ATTENTION

Les aimants du cadre C exercent une force considérable.

L'assemblage des pièces A et B doit être effectué avec précaution afin d'éviter d'endommager la doublure du cadre C.

A B C

10.4. UBWPaVOL, UBWPaCNXJRC

Les aimants du cadre C exercent une force considérable.

L'assemblage des pièces A et B doit être effectué avec précaution afin d'éviter d'endommager la doublure du cadre C.

A C B

10.6. WPaH-AT40

ATTENTION

Les aimants du cadre C exercent une force considérable.

L'assemblage des pièces A et B doit être effectué avec précaution afin d'éviter d'endommager la doublure du cadre C.

A C B

10.7. WPaH-AT100

ATTENTION

Les aimants du cadre C exercent une force considérable.

L'assemblage des pièces A et B doit être effectué avec précaution afin d'éviter d'endommager la doublure du cadre C.

A N une doit afin ure C B

ecler

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.

Motors, 166-168 08038 Barcelone - Espagne - ([phone] | [e-mail] www.ecler.com
