Caractéristique	Détails
Résolution vidéo	Full HD 1080p
Angle de vue	140 degrés
Écran	Écran LCD de 2,7 pouces
Capteur	Capteur CMOS
Vision nocturne	Oui, grâce à la technologie infrarouge
Enregistrement en boucle	Oui
Détection de mouvement	Oui
Stockage	Support de carte microSD jusqu'à 128 Go
Connectivité	Wi-Fi intégré
Application mobile	Compatible avec l'application Kenwood
Dimensions	85 x 50 x 35 mm
Poids	120 g
Alimentation	Adaptateur allume-cigare inclus
Garantie	2 ans

FOIRE AUX QUESTIONS - DRV-A510W KENWOOD

Comment installer la dashcam KENWOOD DRV-A510W ?

Pour installer la dashcam KENWOOD DRV-A510W, commencez par nettoyer la surface du pare-brise où vous allez fixer la caméra. Utilisez le support fourni pour la fixer, puis branchez le câble d'alimentation à la prise allume-cigare de votre véhicule.

Pourquoi ma dashcam ne s'allume-t-elle pas ?

Vérifiez que la caméra est correctement branchée à l'alimentation. Assurez-vous également que le fusible de la prise allume-cigare n'est pas grillé. Si la caméra ne s'allume toujours pas, essayez de la réinitialiser en la débranchant et en la rebranchant.

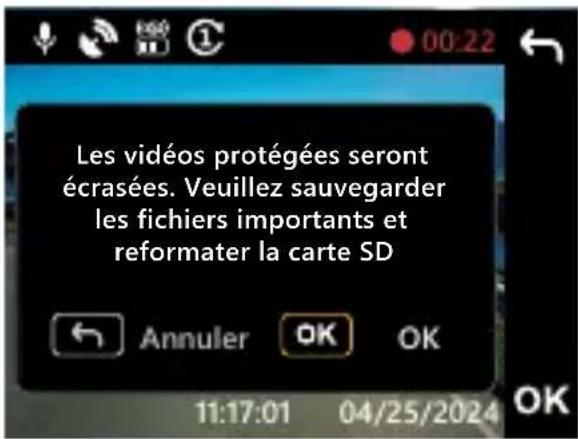

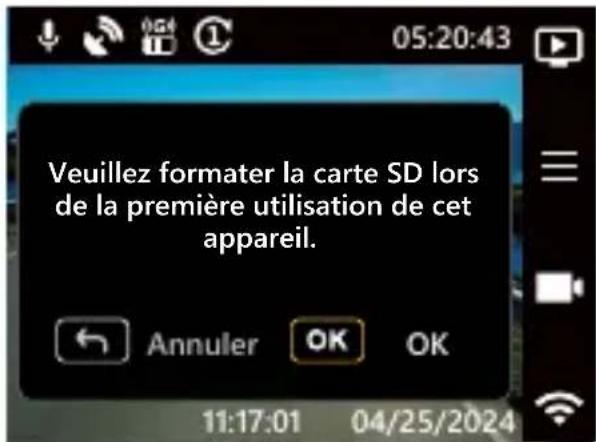

Comment formater la carte mémoire dans la KENWOOD DRV-A510W ?

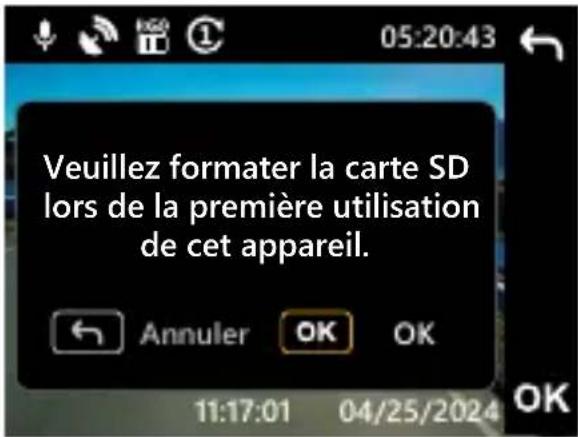

Pour formater la carte mémoire, allez dans le menu des paramètres de la dashcam, sélectionnez 'Formatage de la carte SD' et suivez les instructions à l'écran pour confirmer le formatage.

Que faire si les vidéos ne s'enregistrent pas ?

Assurez-vous que la carte mémoire est correctement insérée et qu'elle est compatible avec la dashcam. Vérifiez également qu'elle n'est pas pleine et qu'elle est formatée correctement. Si le problème persiste, essayez une autre carte mémoire.

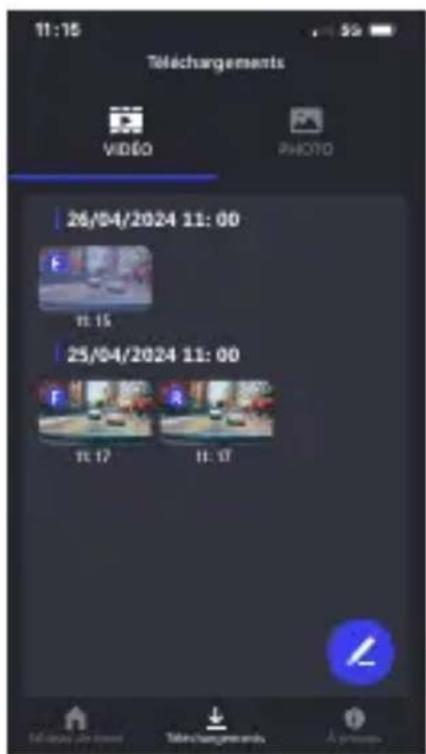

Comment accéder aux vidéos enregistrées ?

Vous pouvez accéder aux vidéos enregistrées en retirant la carte mémoire de la dashcam et en la connectant à un ordinateur. Vous pouvez également utiliser l'application mobile KENWOOD pour visionner les vidéos directement sur votre smartphone.

La qualité d'image est mauvaise, que faire ?

Assurez-vous que la lentille de la caméra est propre et exempte de saleté ou de débris. Vérifiez également les paramètres de résolution dans le menu des paramètres de la dashcam et ajustez-les si nécessaire.

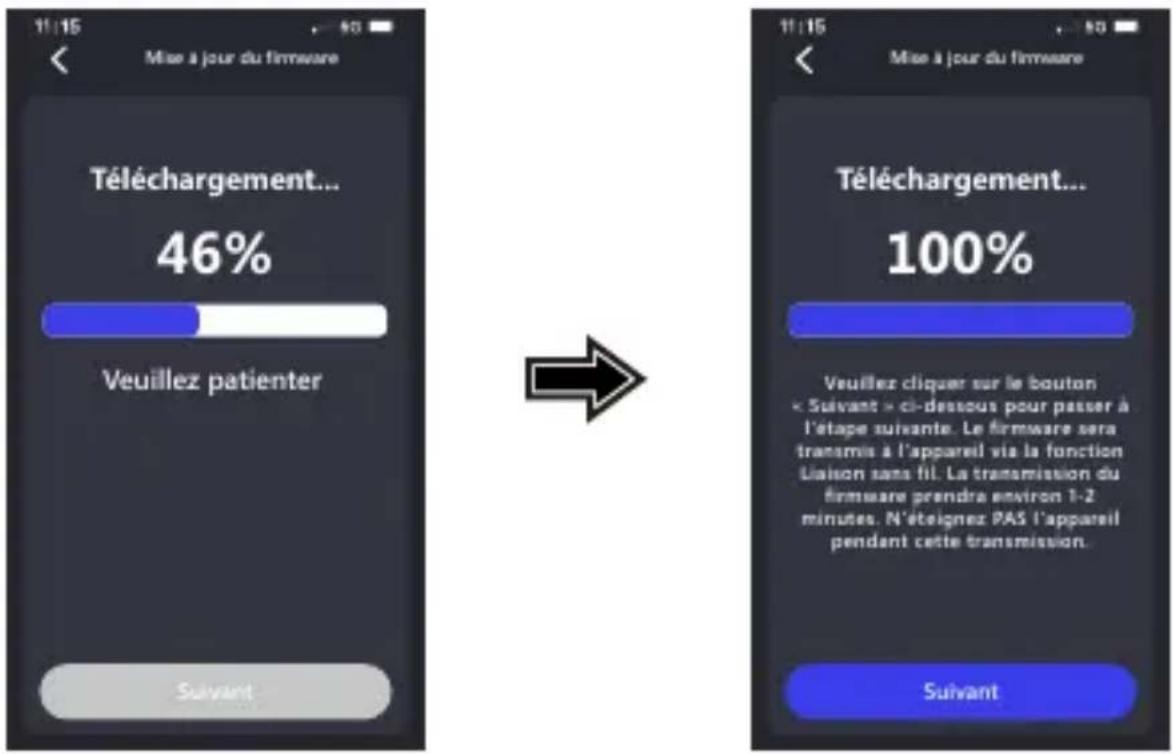

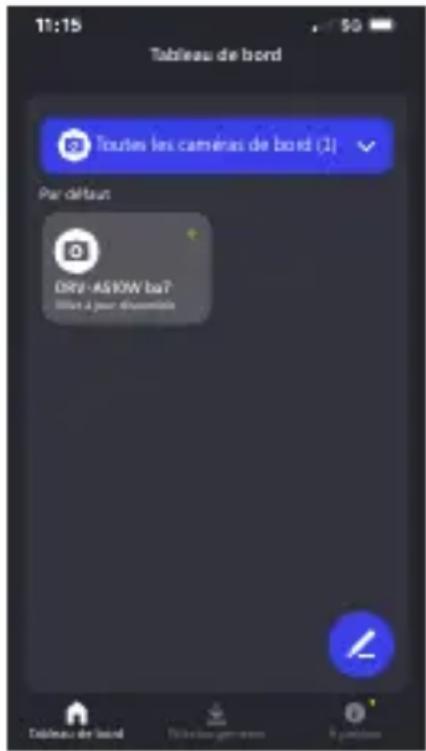

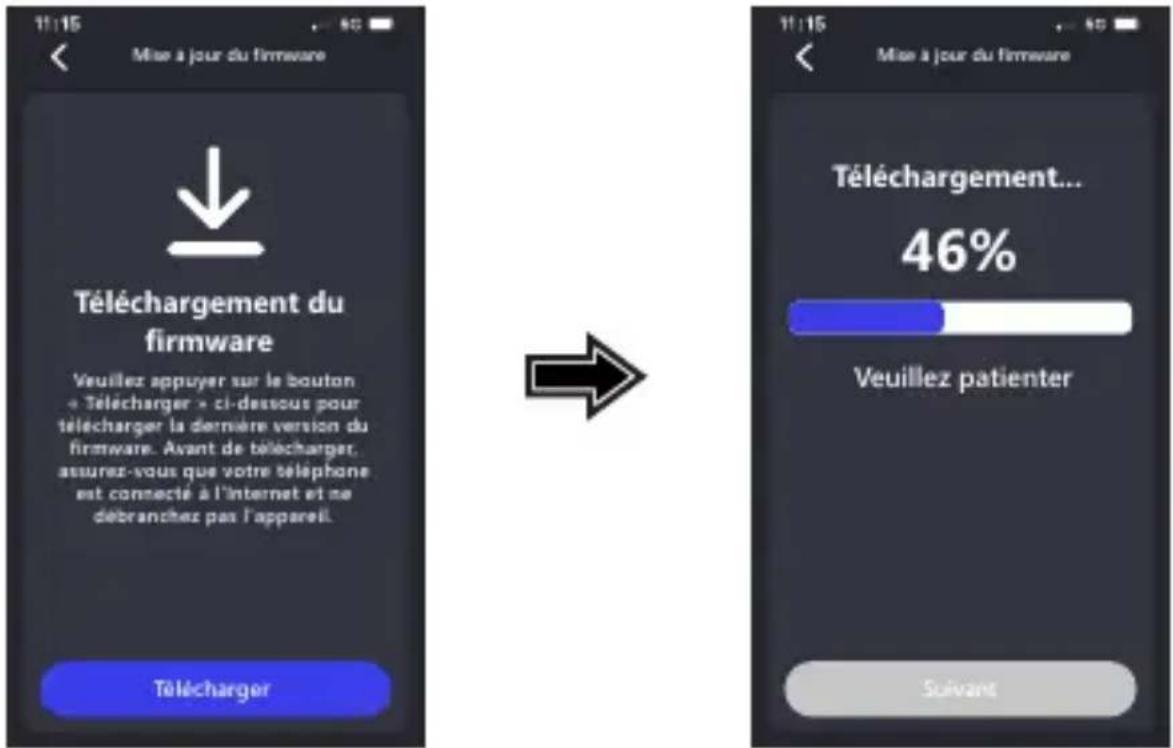

Comment mettre à jour le firmware de la KENWOOD DRV-A510W ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site officiel de KENWOOD sur votre ordinateur. Ensuite, copiez le fichier sur la carte mémoire, insérez-la dans la dashcam et suivez les instructions sur l'écran pour compléter la mise à jour.

Ma dashcam se met-elle en mode veille automatiquement ?

Oui, la KENWOOD DRV-A510W est conçue pour se mettre en mode veille lorsque le moteur est éteint. Cela permet d'économiser la batterie. Vous pouvez ajuster les paramètres de mise en veille dans le menu des paramètres.

Comment activer le mode parking ?

Pour activer le mode parking, vous devez connecter la dashcam à une source d'alimentation permanente et activer le mode parking dans les paramètres. Cela permet à la caméra de surveiller votre véhicule lorsque celui-ci est stationné.

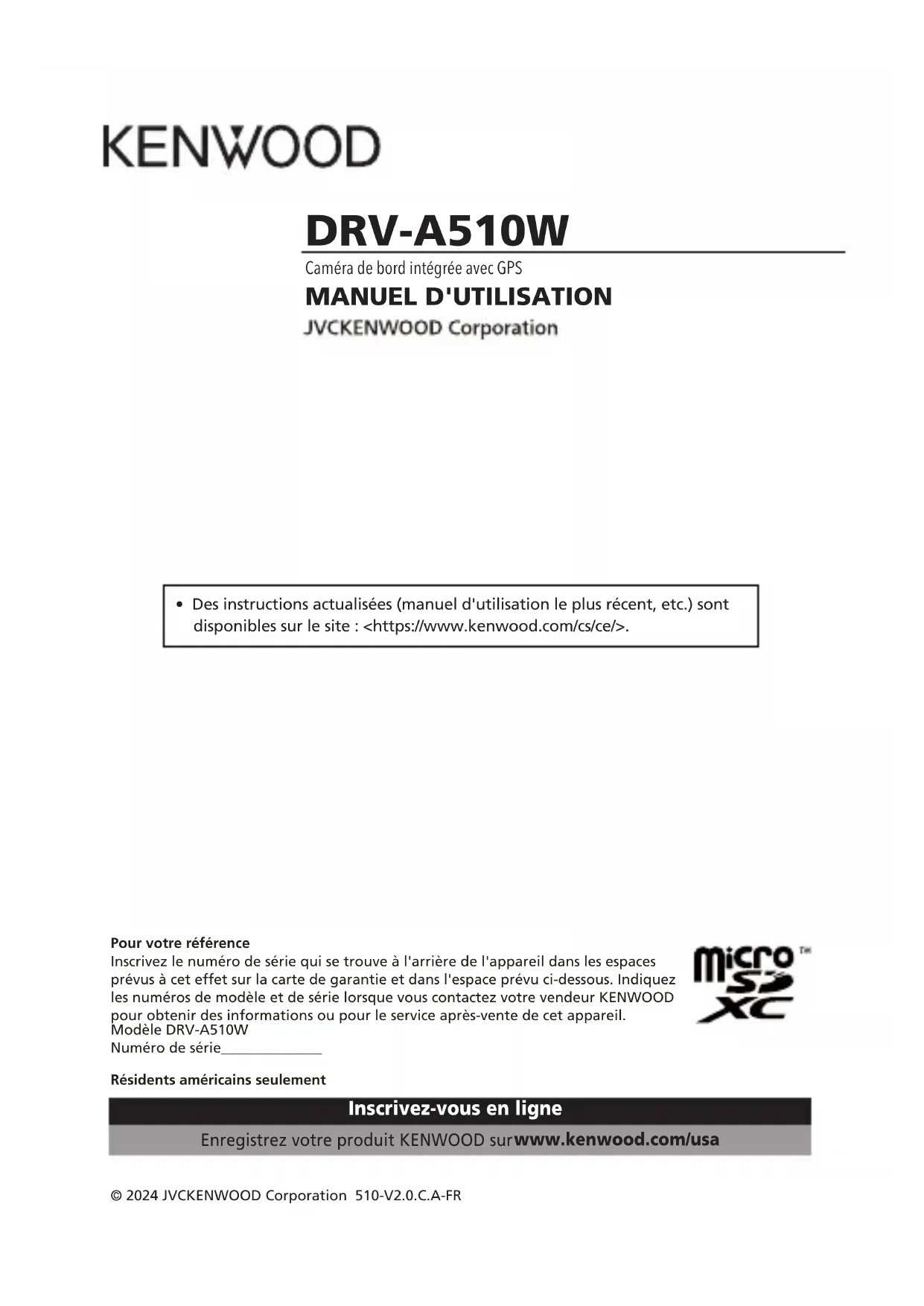

MODE D'EMPLOI DRV-A510W KENWOOD

Caméra de bord intégrée avec GPS

MANUEL D'UTILISATION

JVCKENWOOD Corporation

- Des instructions actualisées (manuel d'utilisation le plus récent, etc.) sont disponibles sur le site : https://www.kenwood.com/cs/ce/.

Pour votre référence

Inscrivez le numéro de série qui se trouve à l'arrière de l'appareil dans les espaces prévus à cet effet sur la carte de garantie et dans l'espace prévu ci-dessous. Indiquez les numéros de modèle et de série lorsque vous contactez votre vendeur KENWOOD pour obtenir des informations ou pour le service après-vente de cet appareil.

Modèle DRV-A510W

Numéro de série

Résidents américains seulement

Inscrivez-vous en ligne

Enregistrez votre produit KENWOOD surwww.kenwood.com/usa

TABLE DES MATIÈRES

Avant utilisation 01

Guide des fonctions de la caméra de bord 01

Précautions d'utilisation 02

Accessoires....11

Fonctions principales.... 11

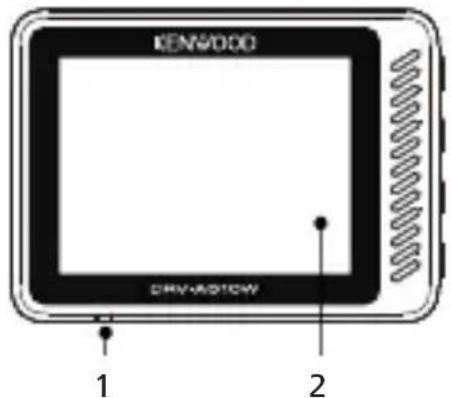

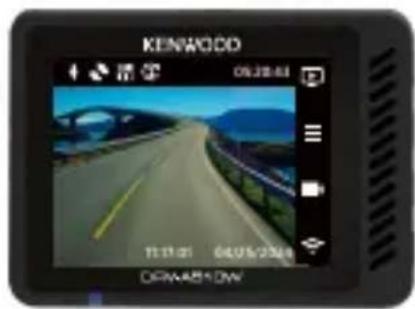

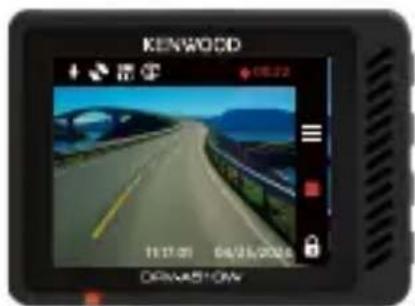

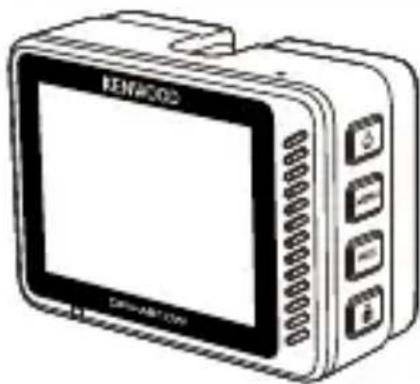

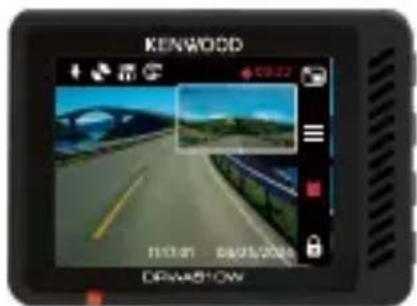

Nom des parties et fonctions 12

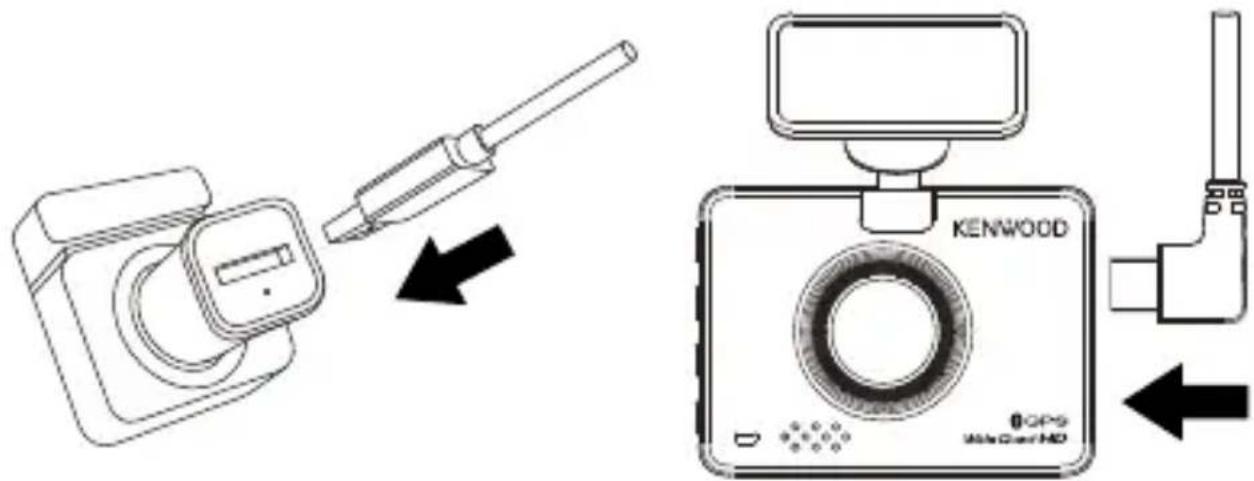

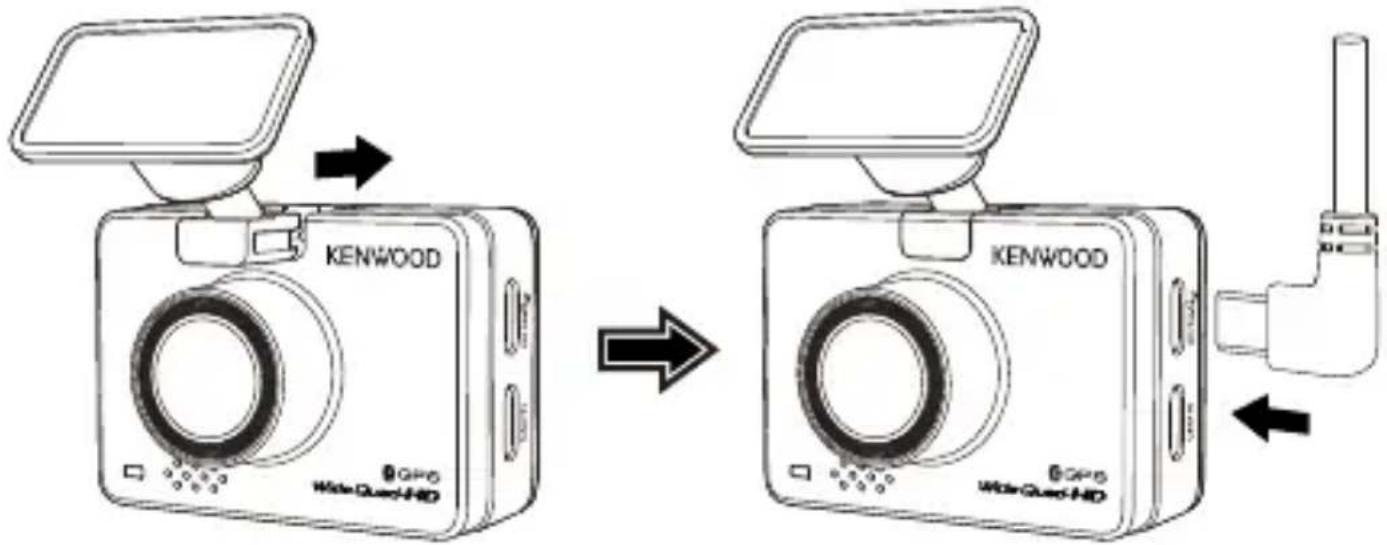

Installation et connexion.... 15

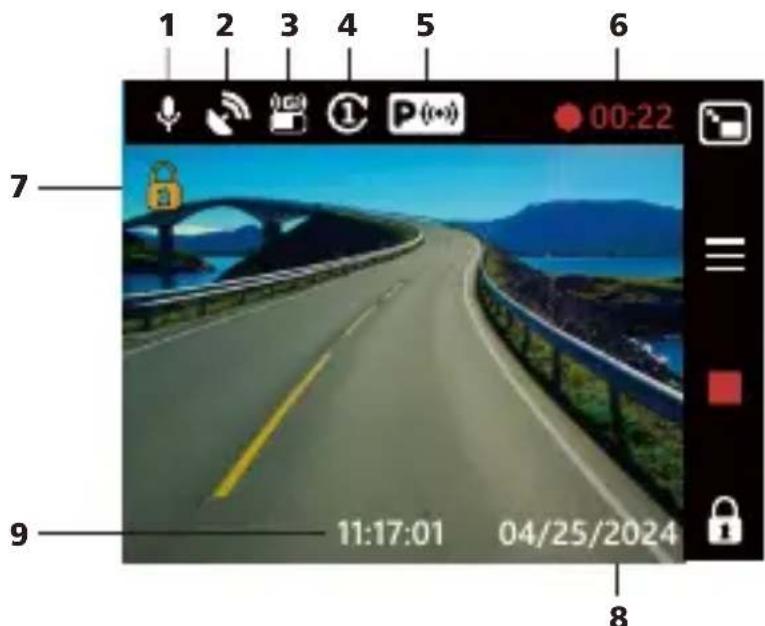

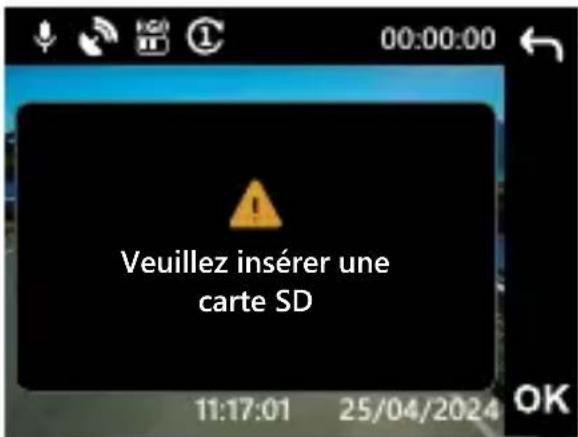

Notifications sur l'écran....27

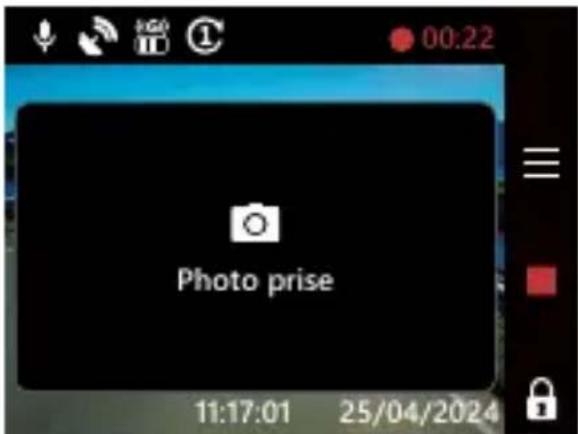

Mode Vidéo 31

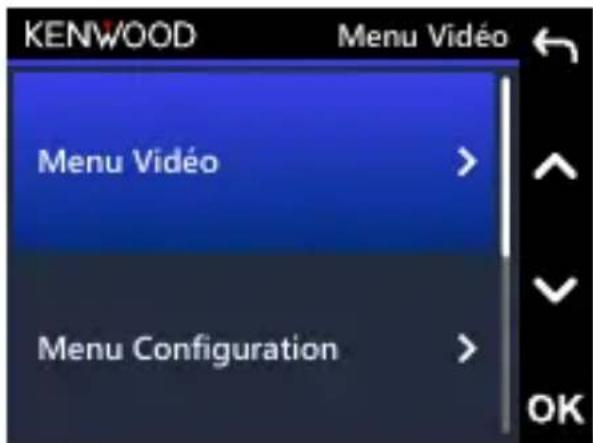

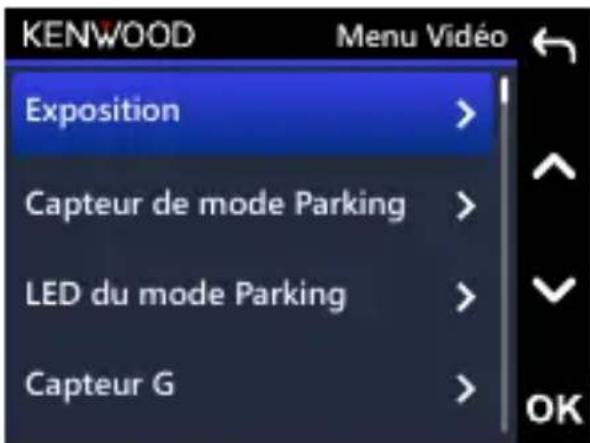

Menu Vidéo 32

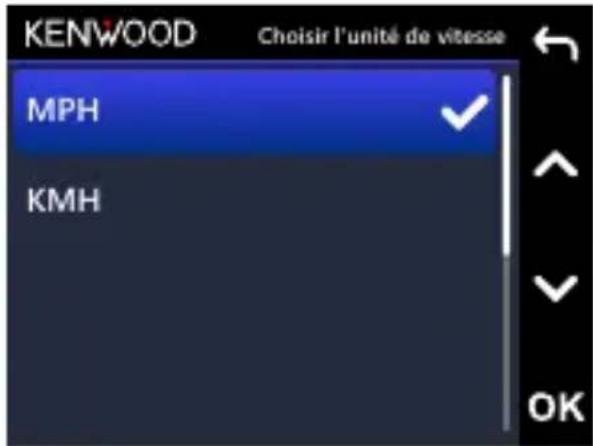

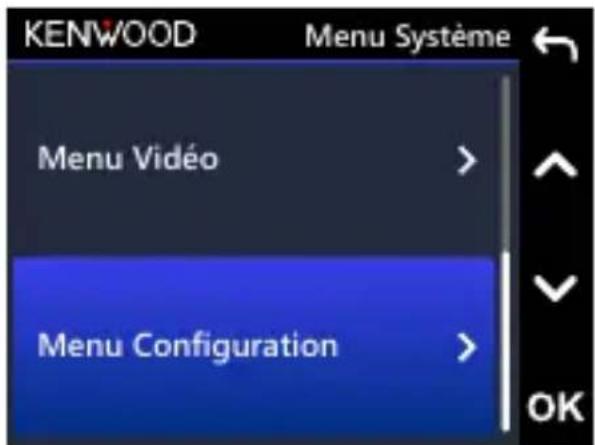

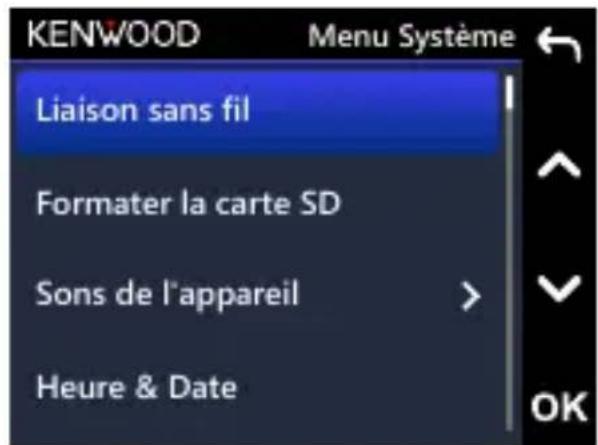

Menu Configuration....34

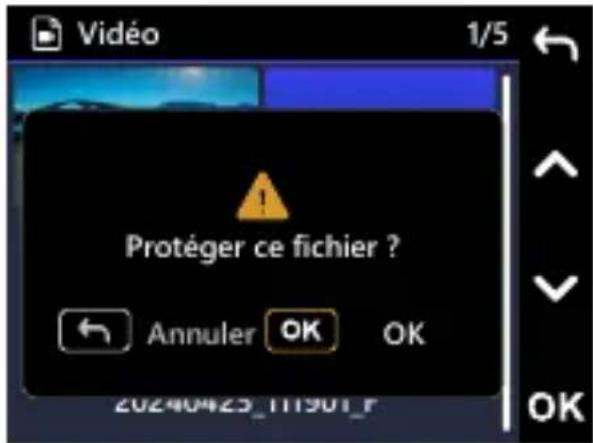

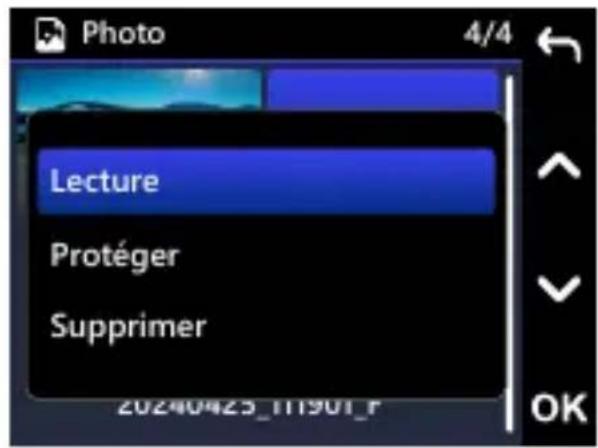

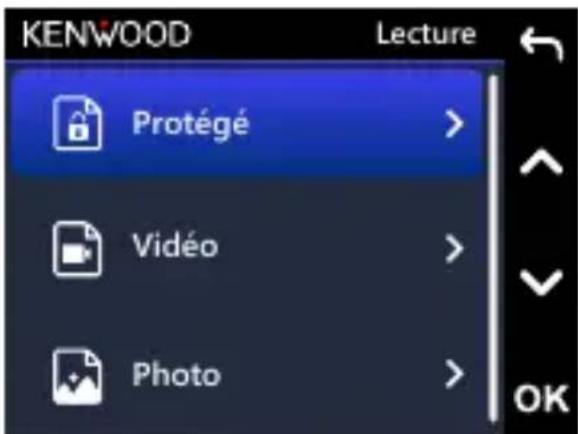

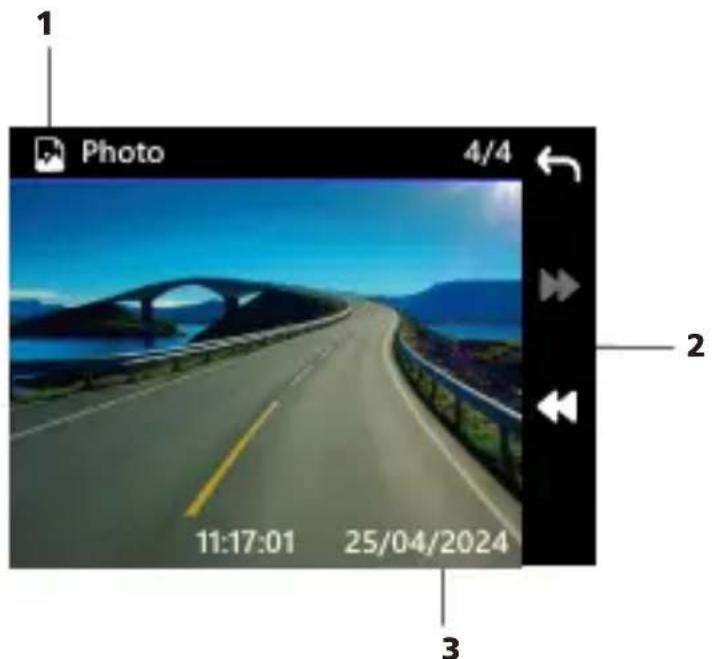

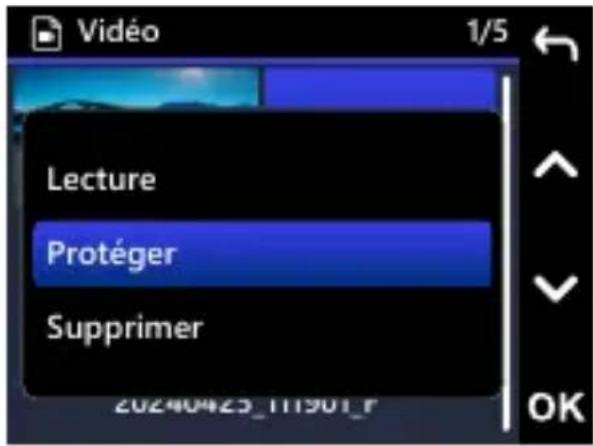

Mode Lecture 36

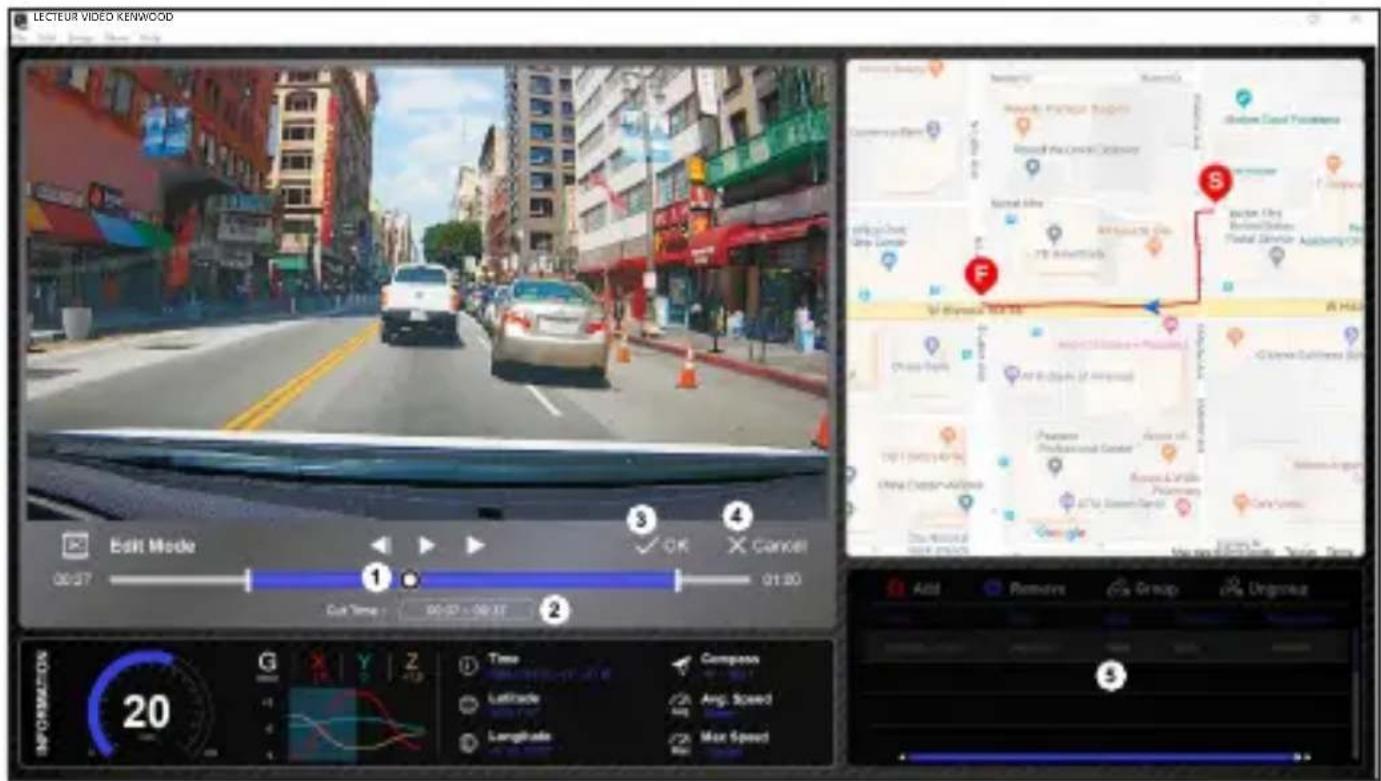

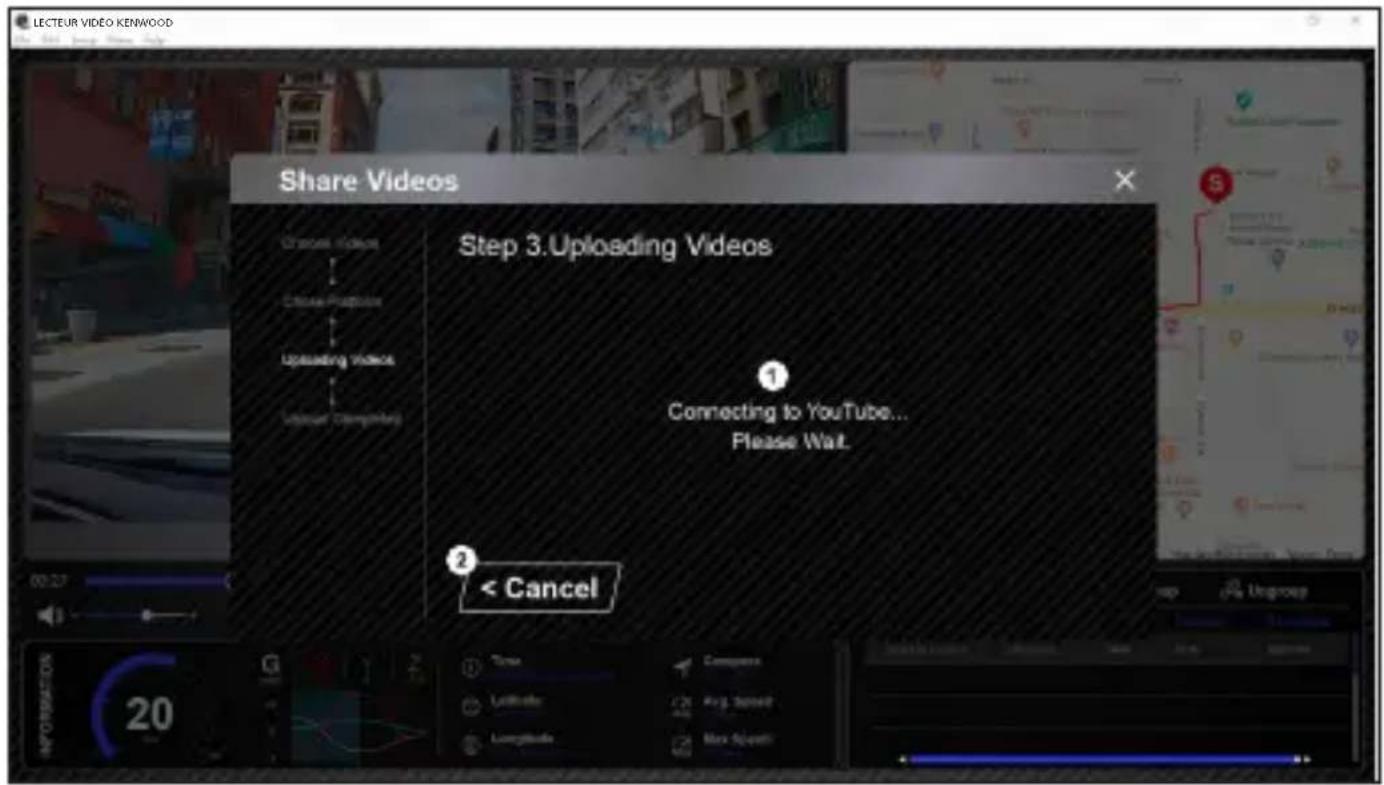

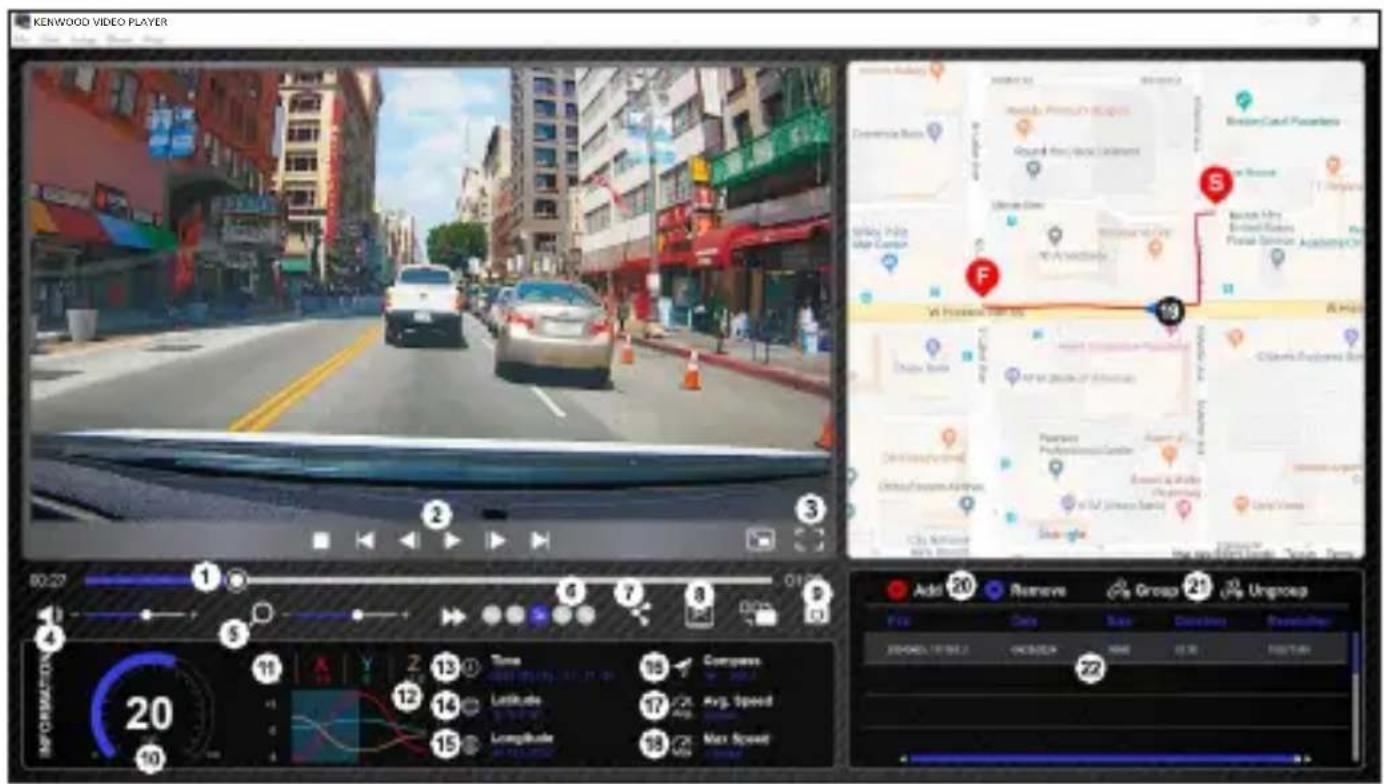

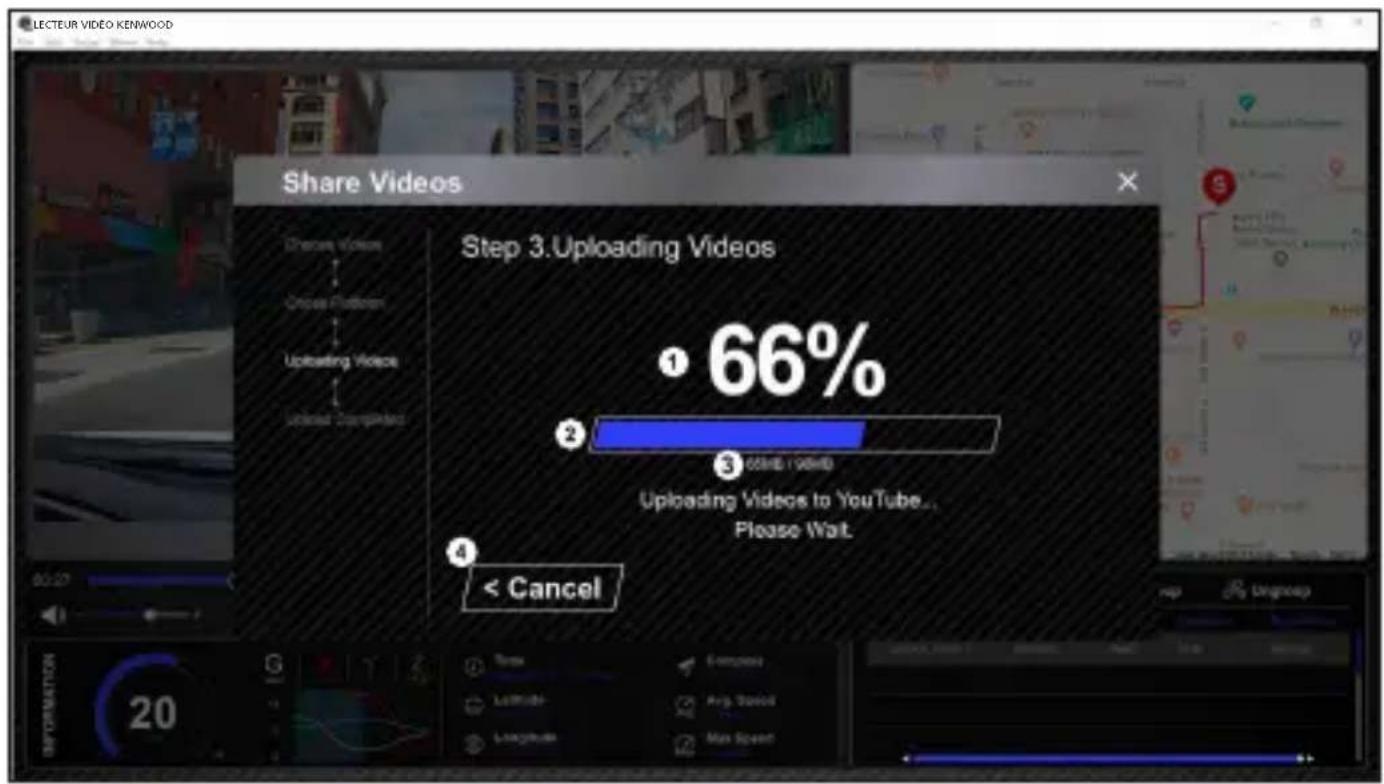

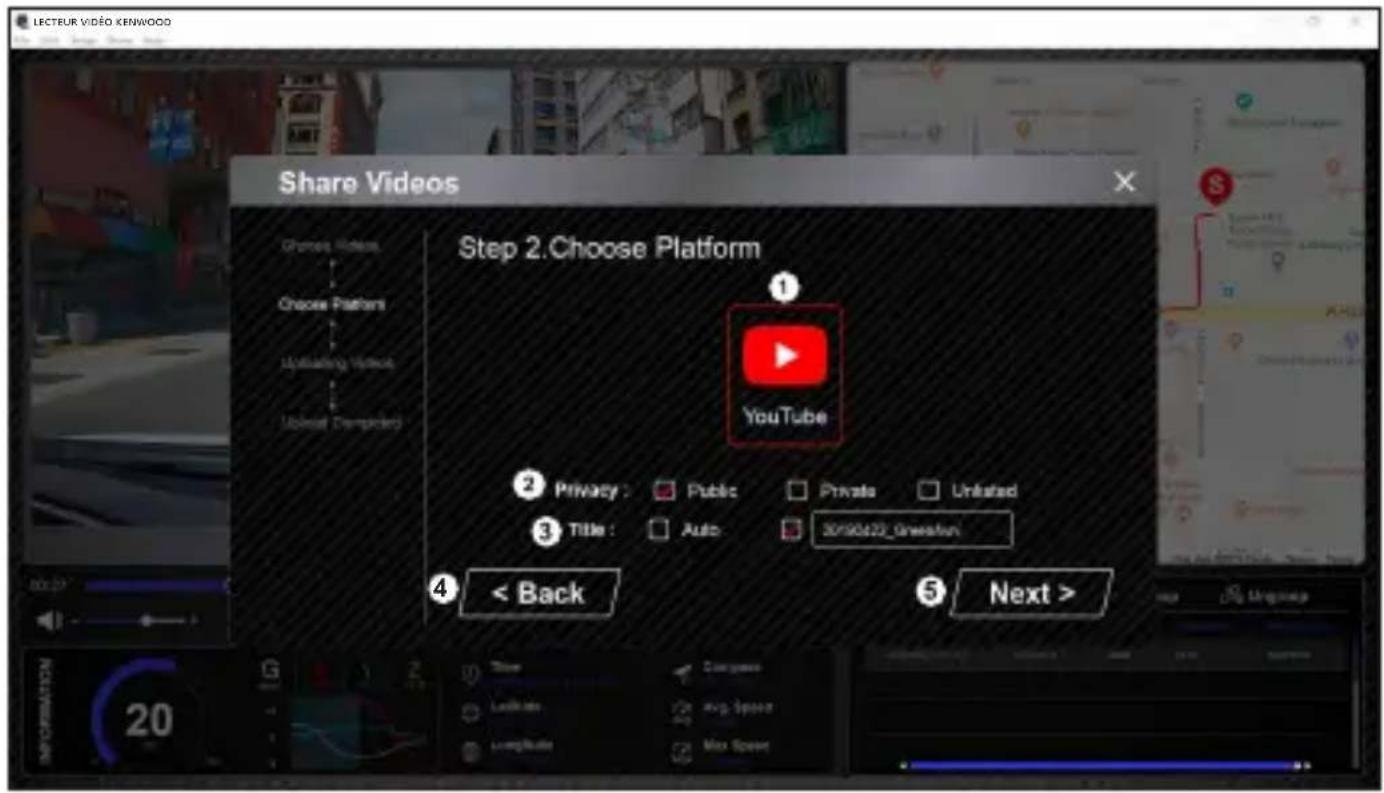

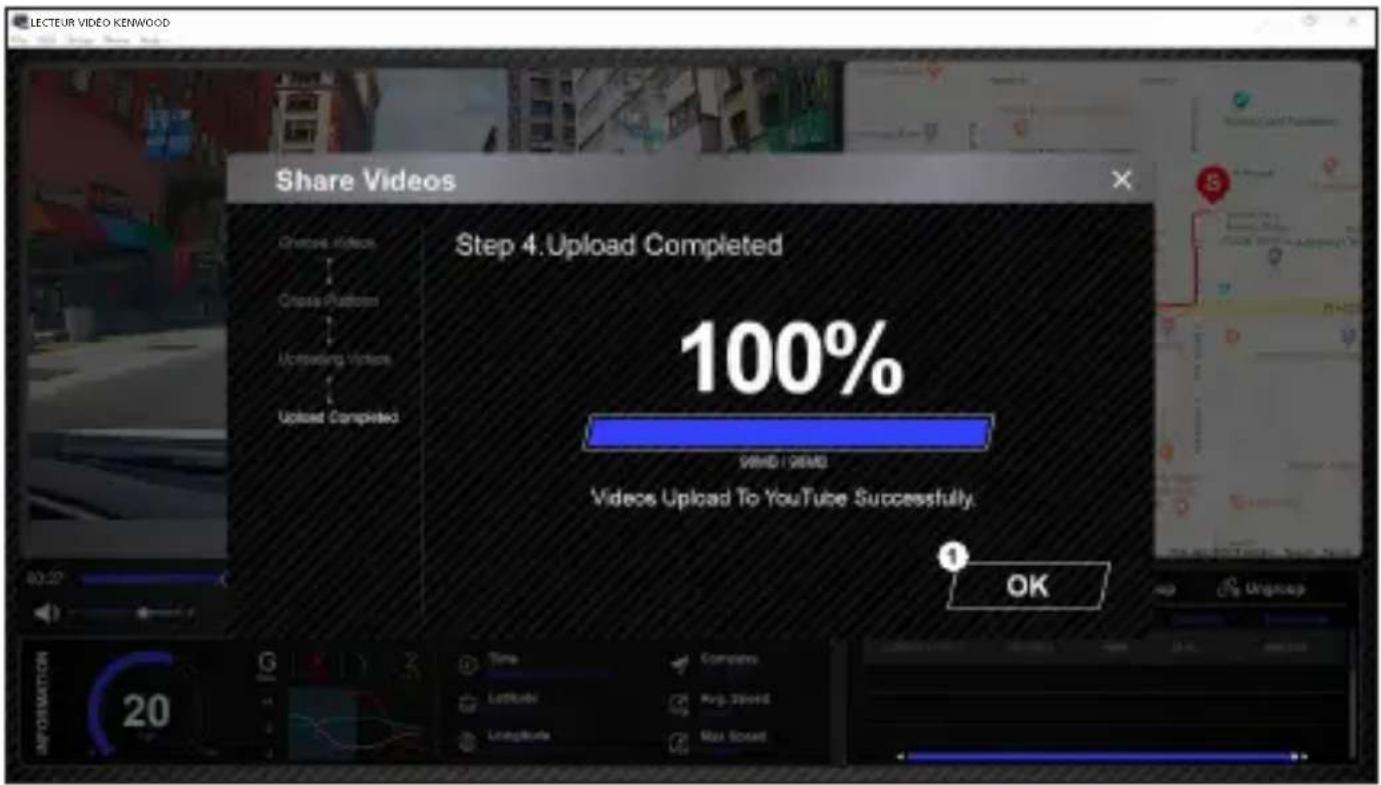

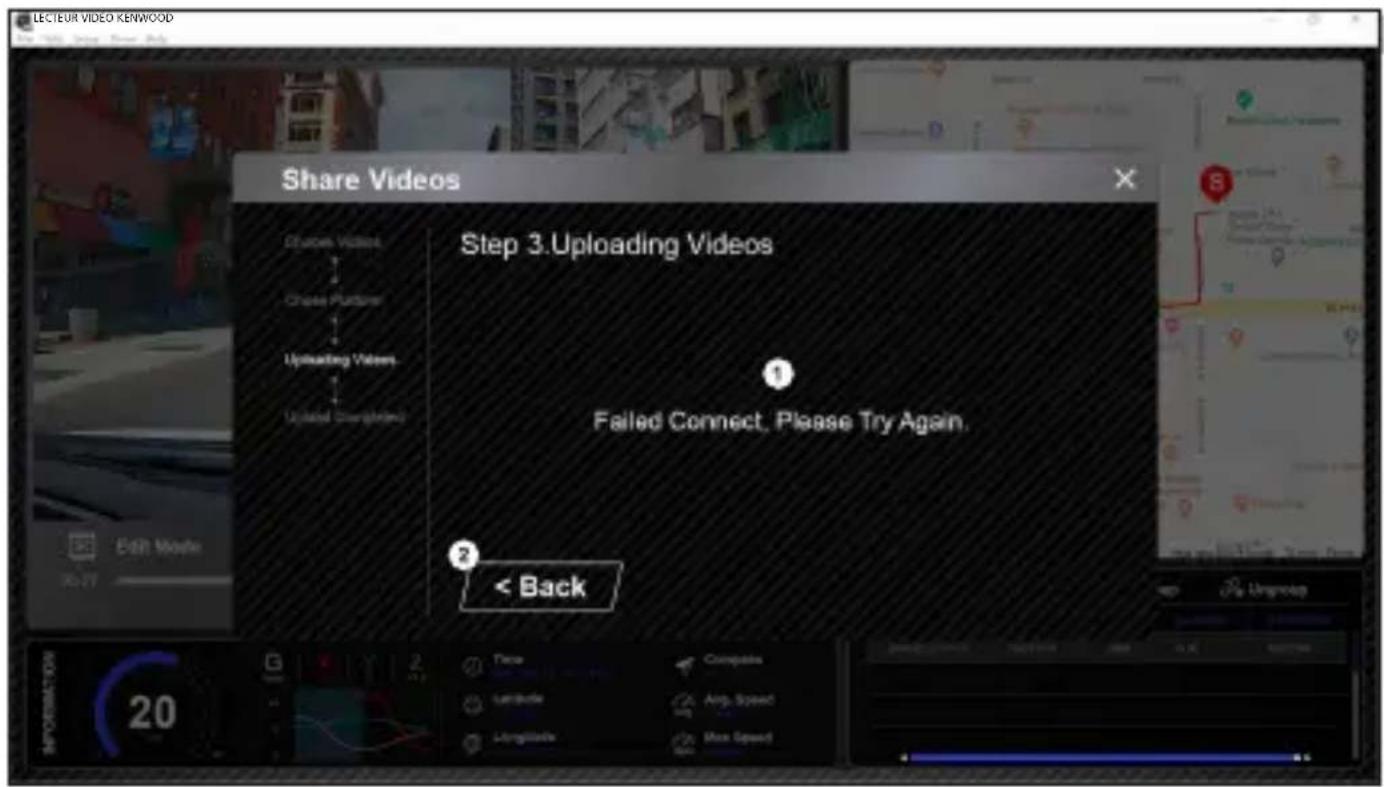

Utilisation du logiciel de bureau.... 42

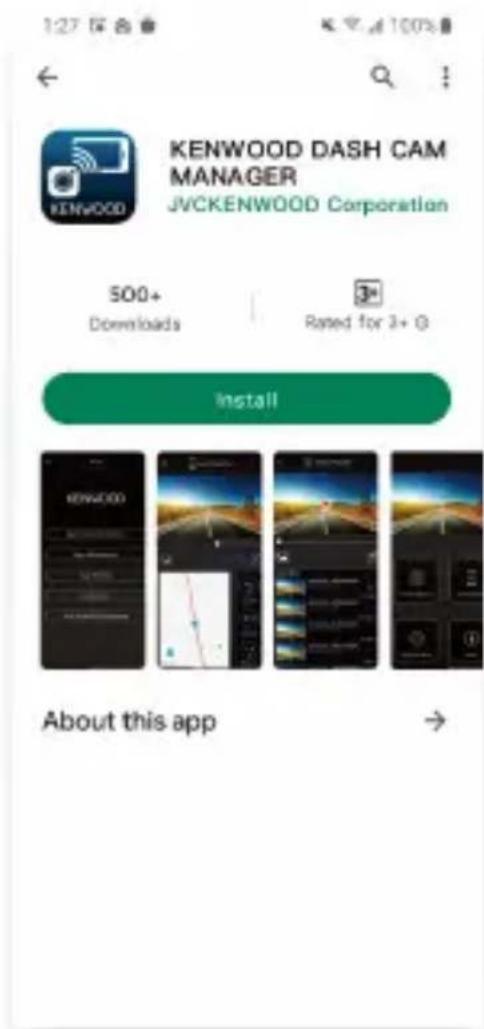

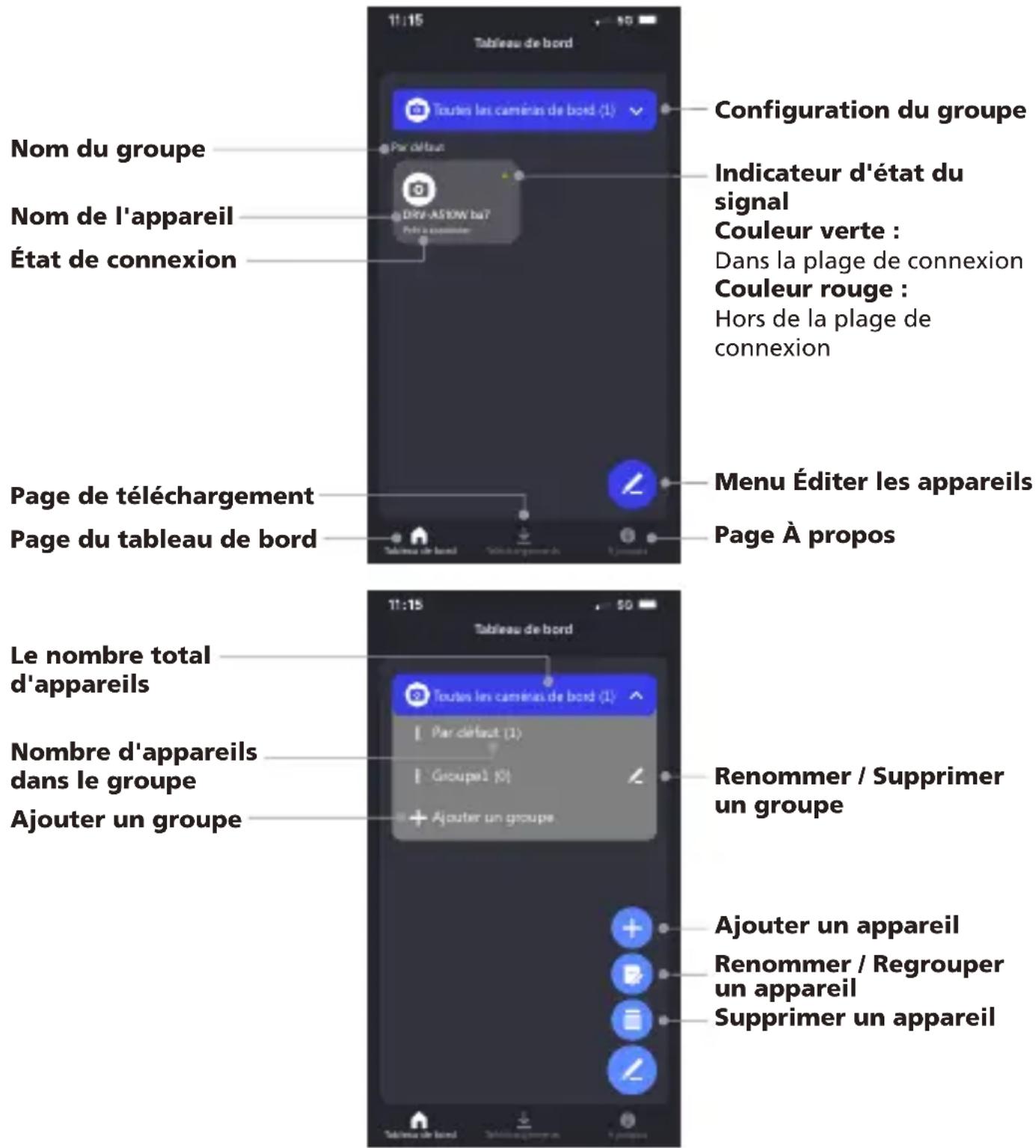

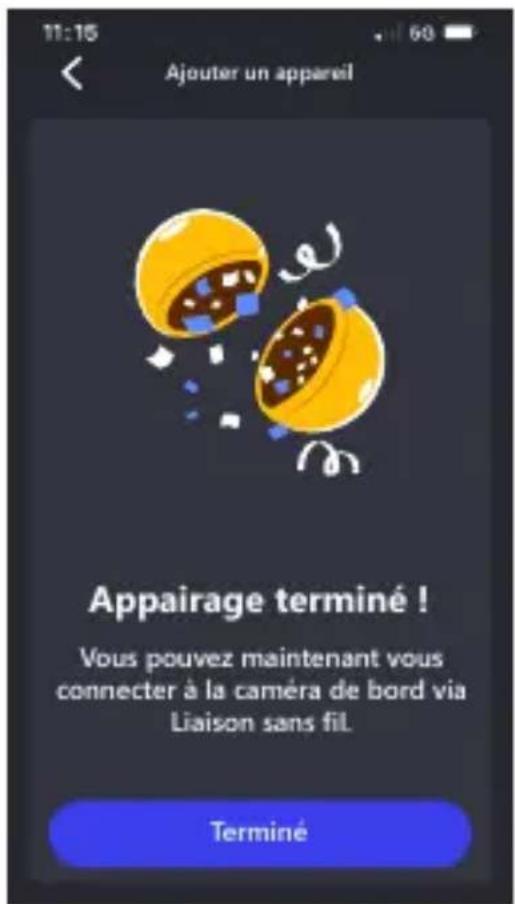

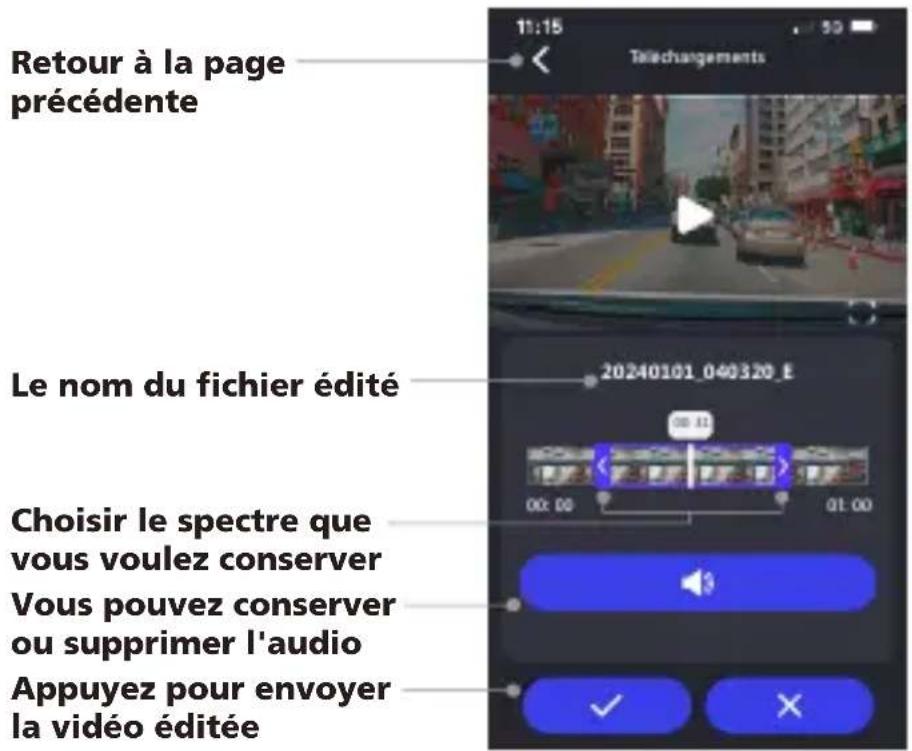

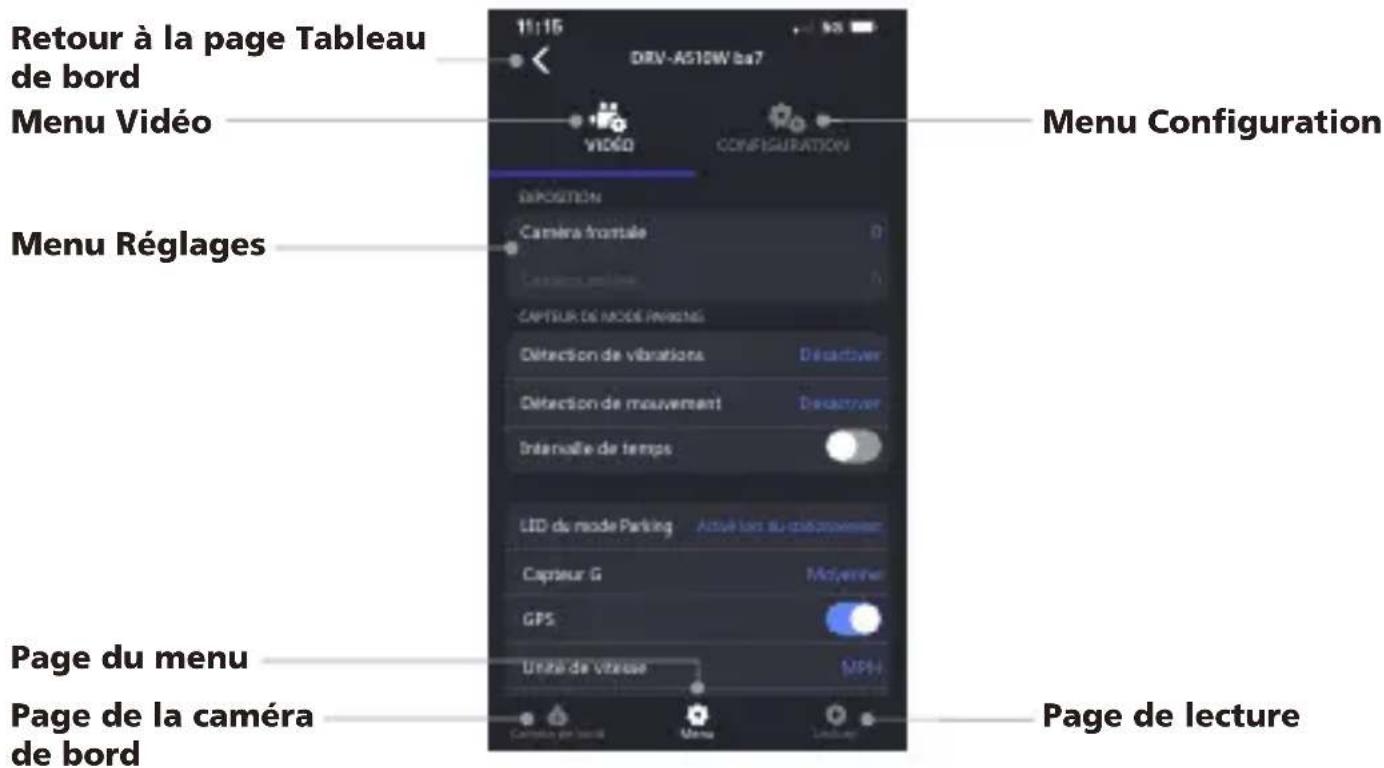

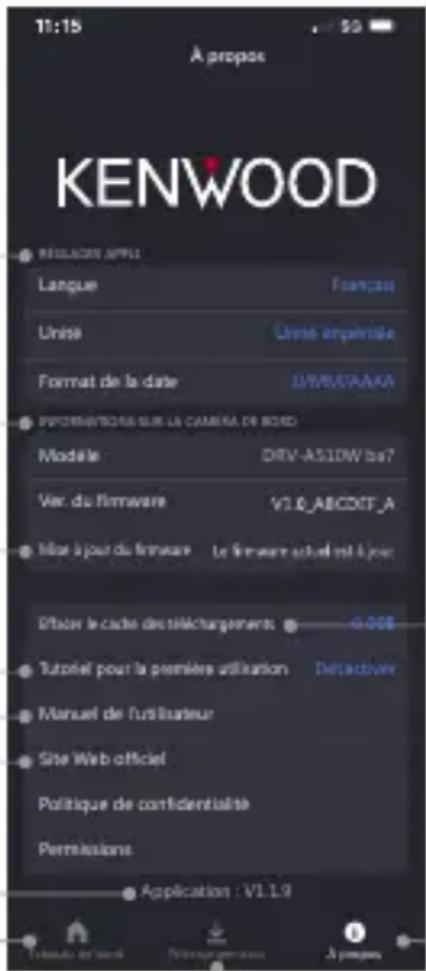

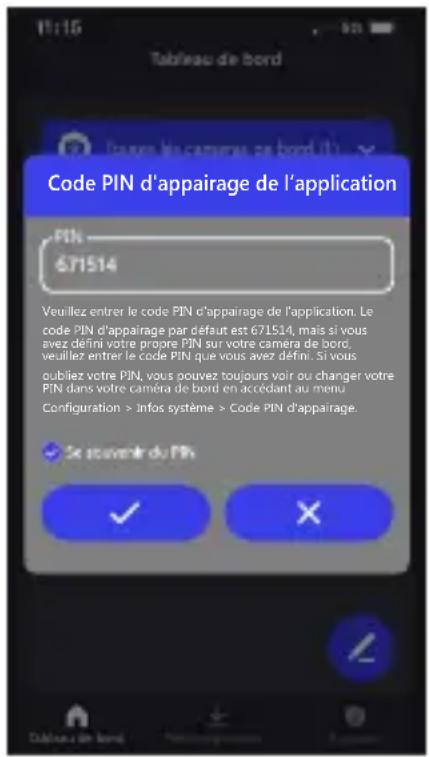

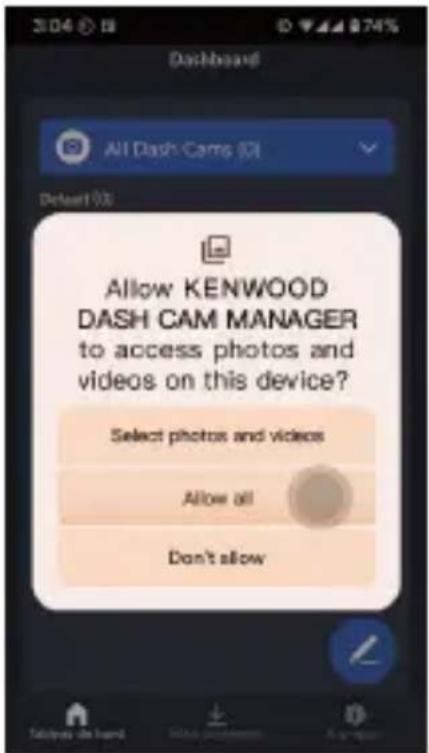

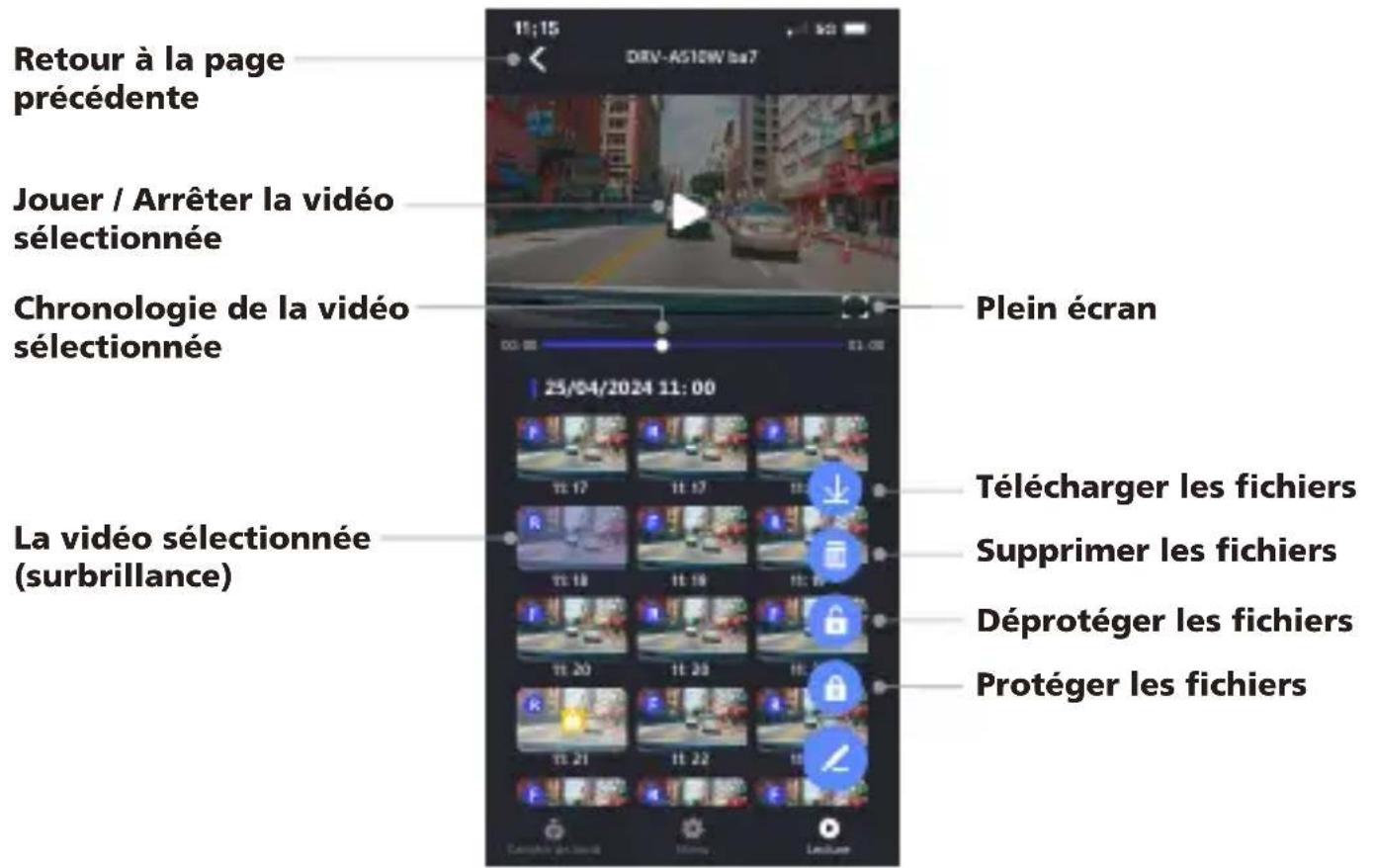

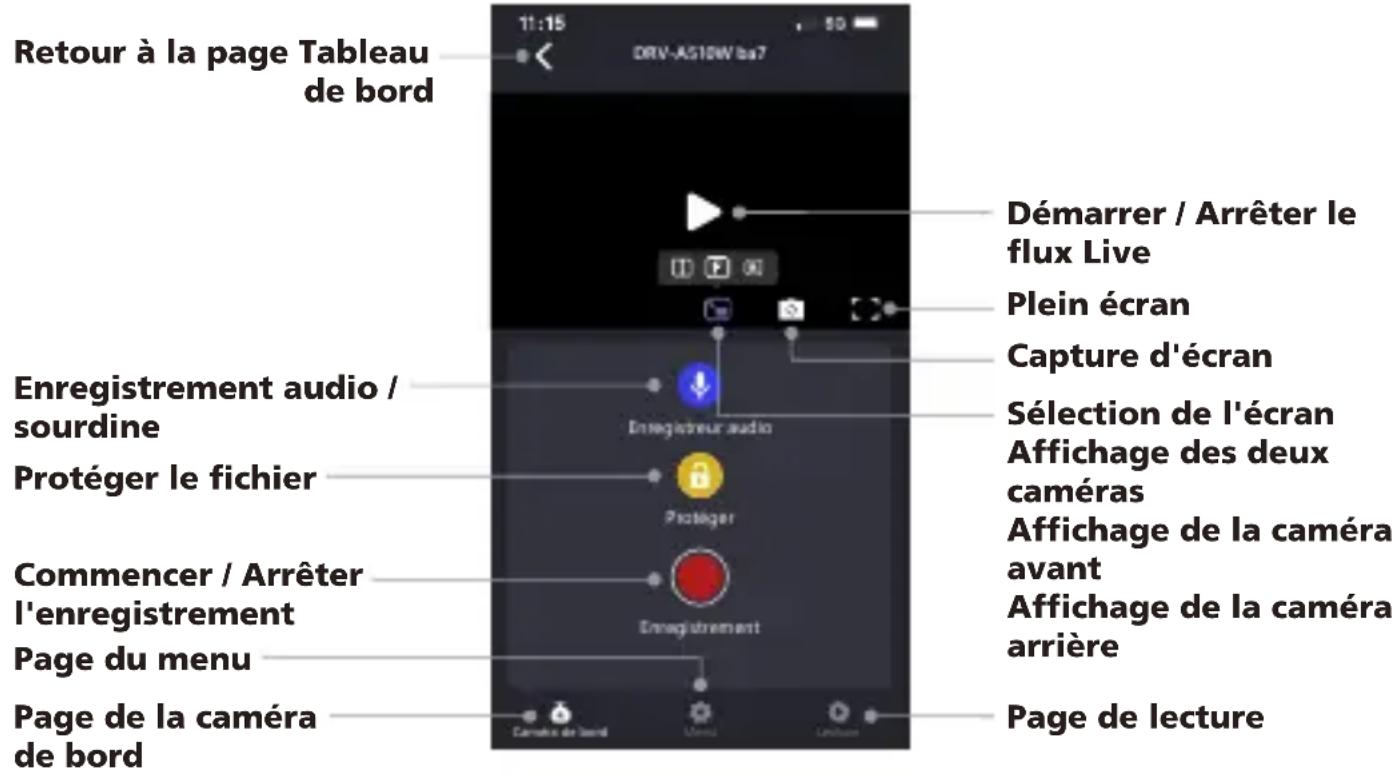

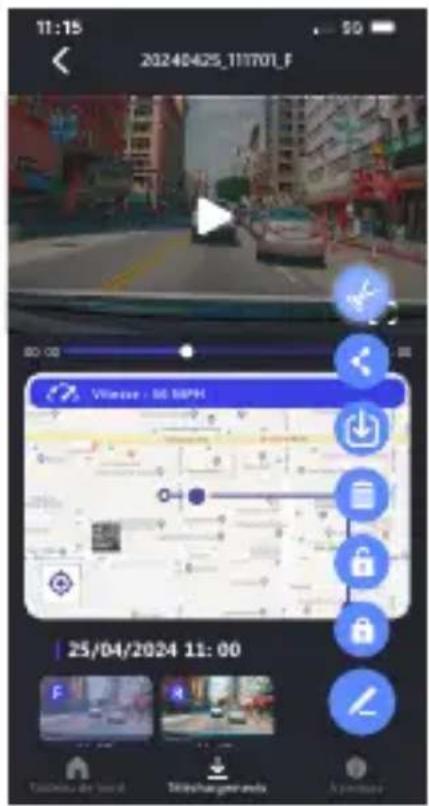

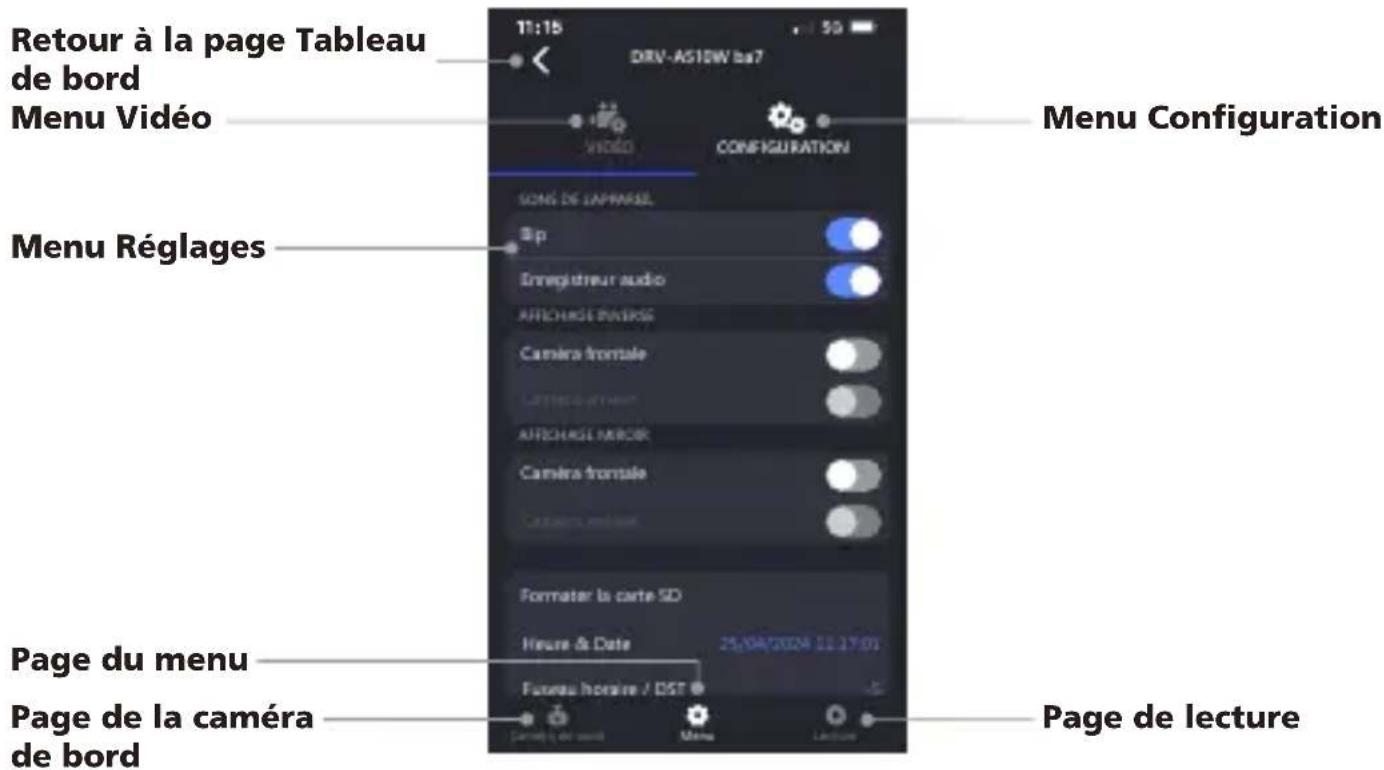

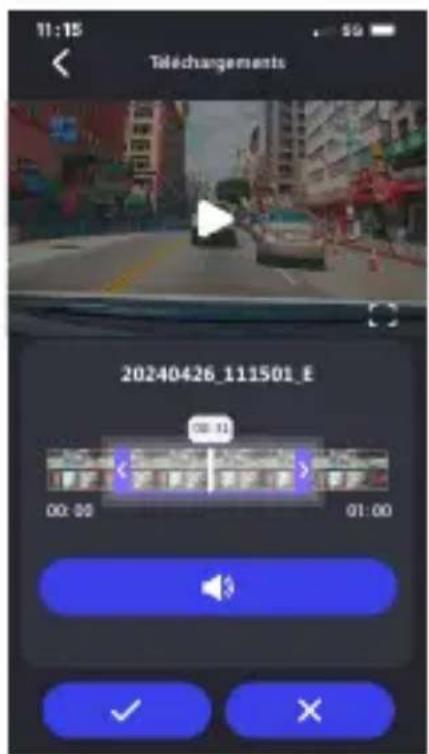

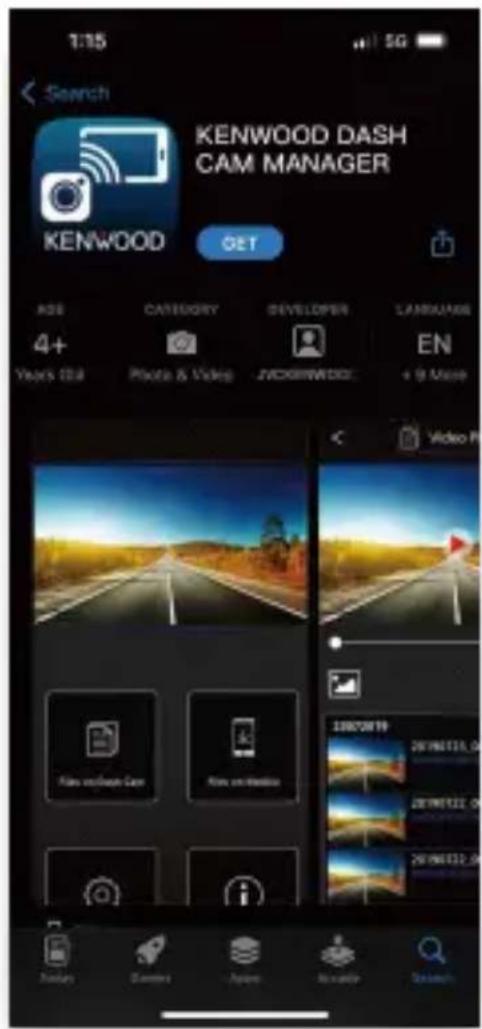

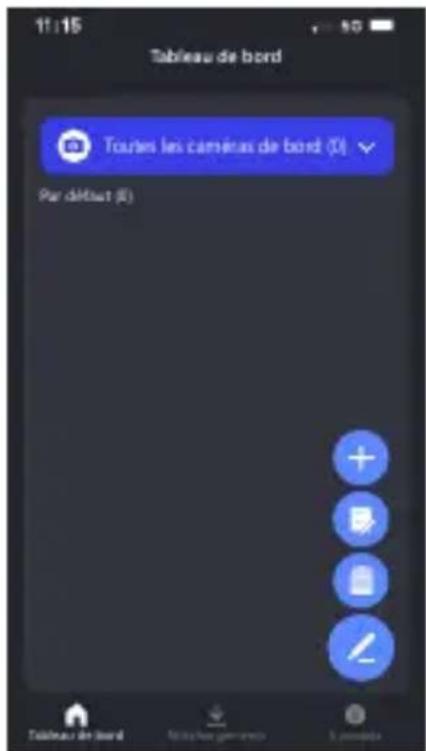

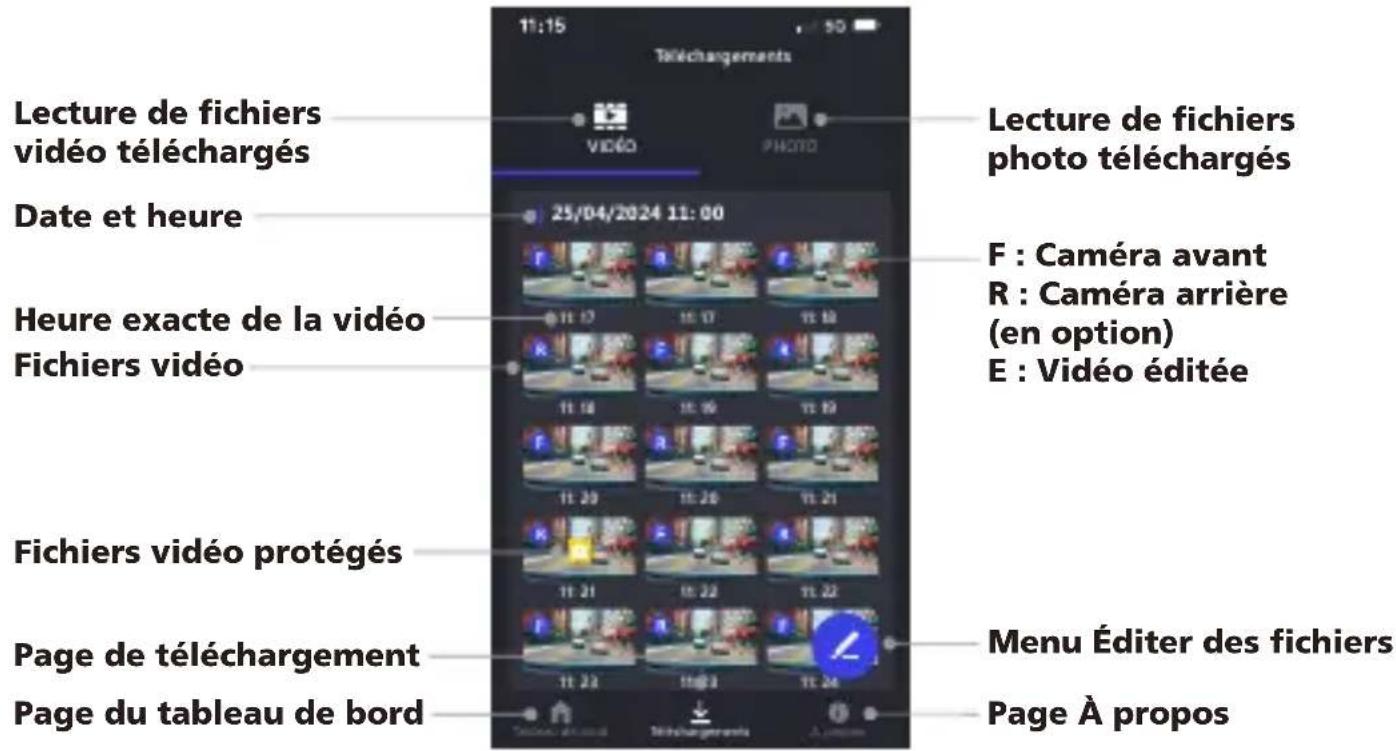

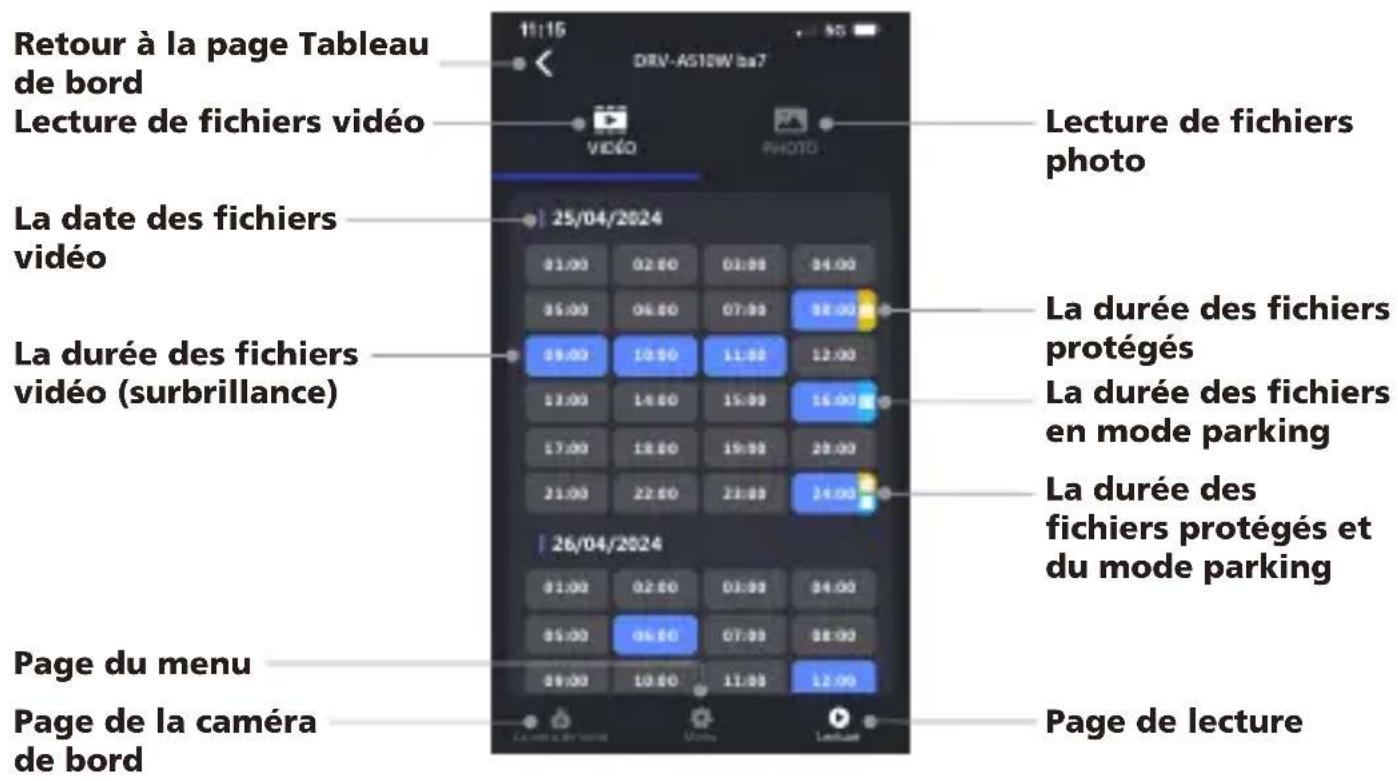

Utilisation de l'application pour Smartphone.... 52

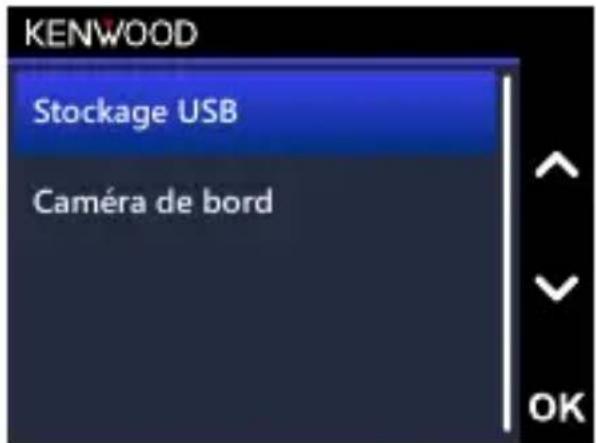

Connexion à un ordinateur....68

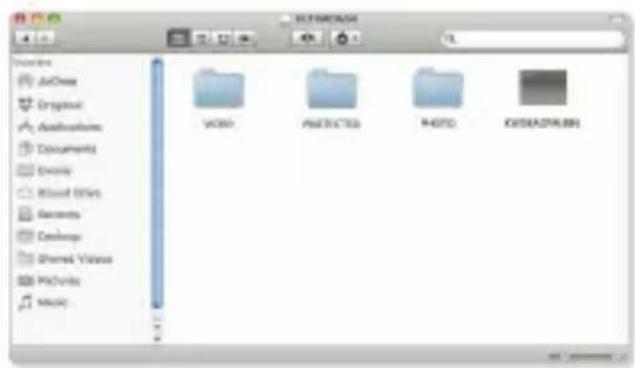

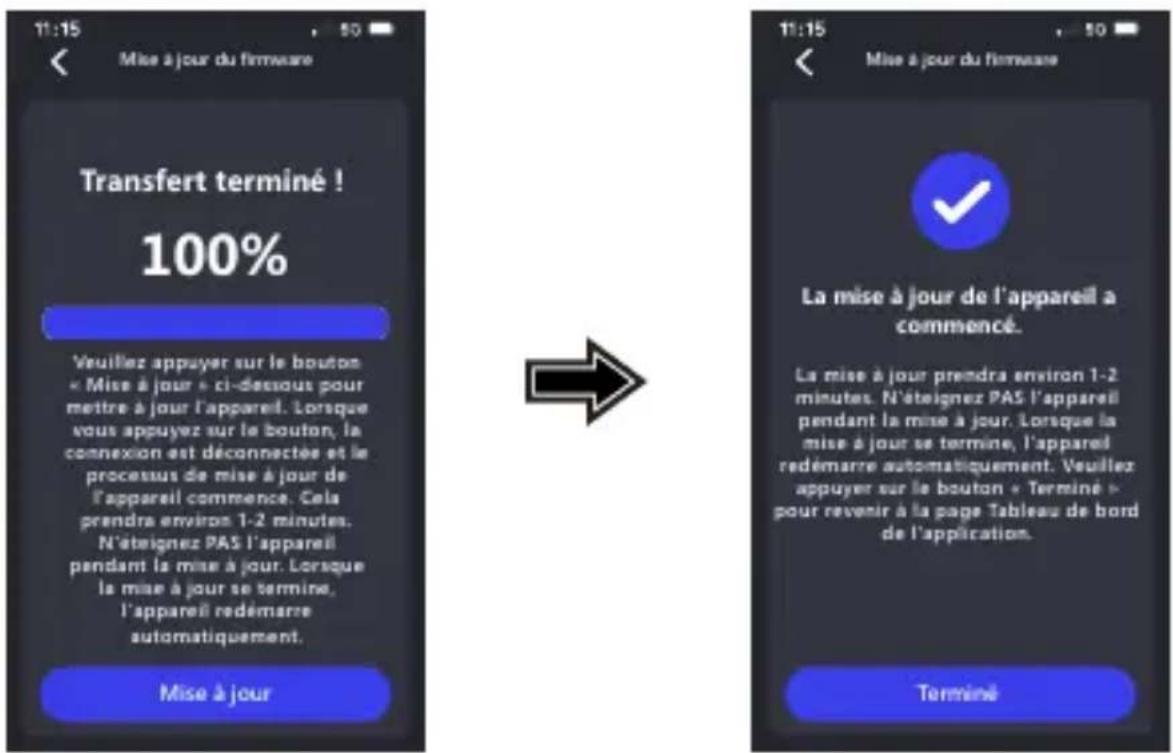

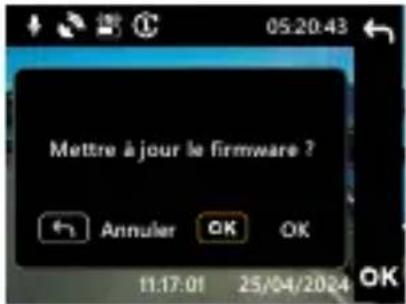

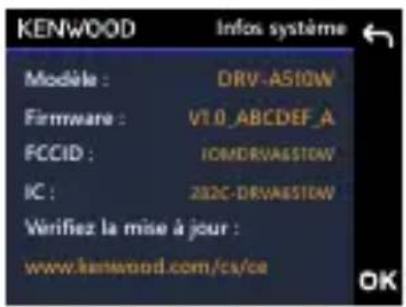

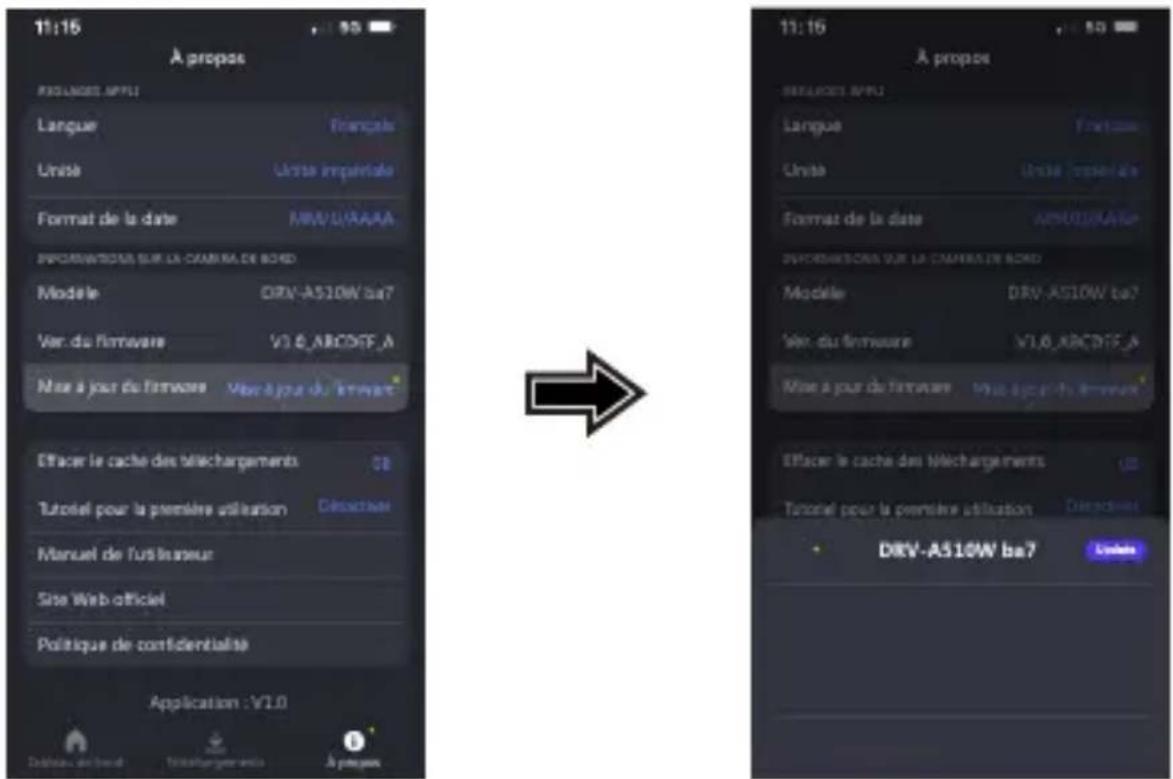

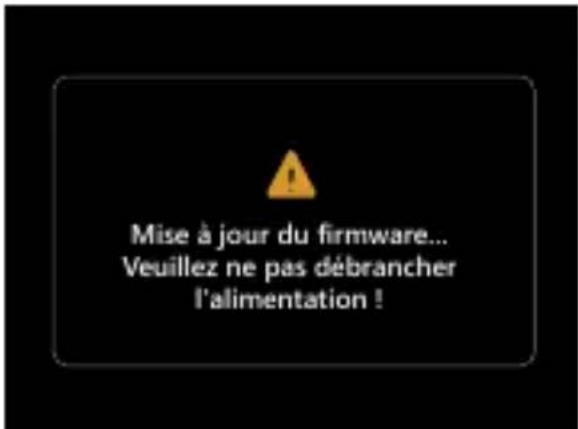

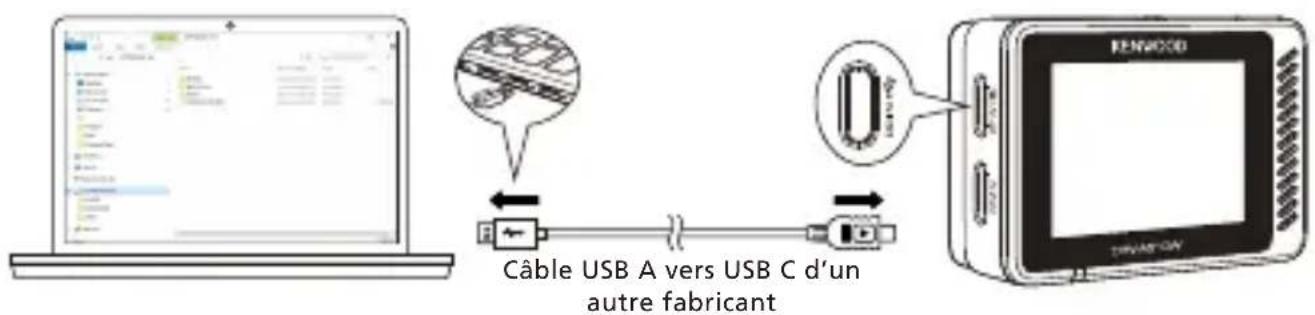

Instructions pour la mise à jour du firmware 69

Guide de dépannage....75

Annexe 77

Spécifications....78

Avant utilisation

• Les images d'écran et les exemples d'utilisation dans ce document ont été créés pour expliquer les procédures d'utilisation.
• Il est possible que certaines images d'écran diffèrent de l'affichage réel ou que des exemples d'opérations ne soient pas réellement effectués.

Limitation de responsabilité

- Veuillez noter que JVCKENWOOD n'est pas responsable des dommages subis par le client ou un tiers en raison d'une utilisation incorrecte de ce produit, d'une panne pendant l'utilisation de ce produit, ou d'autres problèmes, ou en raison de l'utilisation de ce produit, sauf si cette responsabilité est légalement reconnue.

Droits d'auteur

• Les contenus vidéo, image et audio enregistrés ne peuvent être utilisés qu'à des fins personnelles sans le consentement des détenteurs des droits d'auteur, tel que spécifié dans la Loi sur le droit d'auteur.
• Veuillez noter que l'enregistrement d'un événement tel qu'un spectacle, une performance ou une exposition peut être restreint, même à des fins de plaisir personnel.

Guide des fonctions de la caméra de bord

Avec la nouvelle technologie disponible, JVCKENWOOD a développé une caméra de bord facile à utiliser pour une utilisation quotidienne. L'appareil permet à l'utilisateur d'enregistrer des fichiers d'une longueur de 1 minute de long. Ces fichiers peuvent facilement être téléchargés sur votre ordinateur de bureau ou portable. Dans la plupart des cas, les fichiers vidéo sont facilement lisibles sur votre appareil mobile. Alors que la plupart des caméras utilisent traditionnellement toute la capacité de la carte SD jusqu'à ce qu'elle soit pleine, cet appareil supprime automatiquement le fichier le plus ancien pour créer de l'espace pour la nouvelle vidéo.

La caméra de bord a deux modes :

1. Mode Vidéo : Le mode Vidéo est réglé par défaut lorsque l'appareil est allumé.
2. Mode Lecture : Les utilisateurs peuvent visualiser toutes les vidéos et photos qui ont été enregistrées.

FONCTIONS :

Technologie de démarrage/arrêt automatique :

Concentrez-vous sur la route ! L'allumage de la voiture allumera votre appareil lorsqu'il est connecté à la prise 12 V ou à la prise allume-cigare. Lorsque la voiture est éteinte, l'appareil s'éteint automatiquement, ce qui préserve l'alimentation de l'appareil pour les moments où vous n'êtes pas connecté à une alimentation permanente.

L'appareil permet aux utilisateurs de régler les paramètres de la caméra pour obtenir la photo parfaite. Pour une belle photo à chaque fois, voici quelques conseils du fabricant :

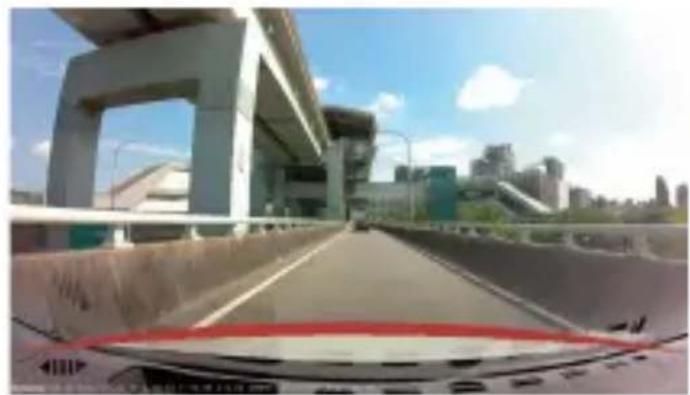

1. Réduisez la taille du ciel dans l'image. En pointant l'appareil vers la route, la correction automatique d'exposition sera focalisée sur la route et non sur la lumière du ciel.

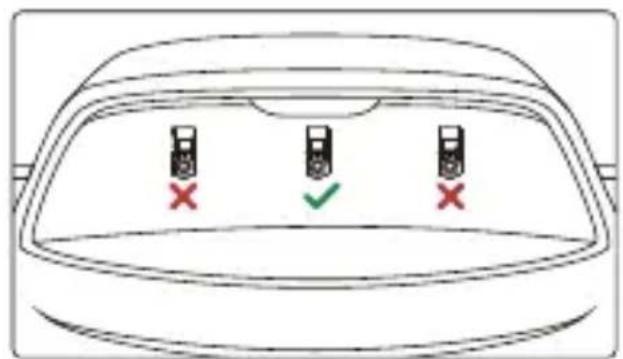

2. Placez l'appareil au centre du tableau de bord. Si vous placez l'appareil derrière le rétroviseur, vous éviterez toutes les distractions de la route.
3. Retirez tous les objets qui pourraient obstruer la vision, tels que le couvercle de protection de l'objectif. Une vision claire vous permettra de tout enregistrer en une seule fois.

Précautions et notifications

Avertissement ! Ne pas utiliser l'appareil lorsque vous conduisez. L'utilisation de ce produit ne change pas le fait qu'un conducteur doit assumer l'entière responsabilité de son comportement. Cette responsabilité comprend le respect de toutes les règles et réglementations de circulation afin d'éviter les accidents, les blessures corporelles ou les dommages matériels.

• Pour votre propre sécurité, n'utilisez pas les boutons de l'appareil pendant la conduite.
• Un support de fenêtre est nécessaire lorsque vous utilisez l'appareil dans une voiture. Veillez à placer l'appareil à un endroit approprié, afin de ne pas gêner la visibilité du conducteur ou le déploiement des airbags.
• Veillez à ce qu'aucun objet ne bloque l'objectif de la caméra et qu'aucun matériel réfléchissant n'est placé près de l'objectif. Veuillez garder l'objectif propre.

- Si le pare-brise de la voiture est teinté avec un revêtement, cela peut affecter la qualité d'enregistrement.

- Branchez le chargeur sur une source d'alimentation appropriée. Les exigences en matière de tension sont indiquées sur le boîtier et / ou l'emballage du produit.

- N'utilisez pas le chargeur si le cordon est endommagé.

- N'essayez pas de réparer vous-même l'appareil. Il n'y a aucune pièce réparable à l'intérieur. Remplacez l'unité si elle est endommagée ou a été exposée à une humidité excessive.

Entretien de votre appareil

Un bon entretien de l'appareil garantit un fonctionnement sans problème et réduit les risques de dommages.

• Gardez votre appareil à l'abri de l'humidité excessive et des températures extrêmes.
• Évitez d'exposer votre appareil à la lumière directe du soleil ou aux rayons ultraviolets puissants pendant de longues périodes.
• Ne placez rien sur votre appareil et ne déposez pas d'objets sur votre appareil.

- Ne faites pas tomber votre appareil et ne le soumettez pas à un choc violent.

- N'exposez pas votre appareil à des changements de température soudains et importants. Cela pourrait causer de la condensation d'humidité à l'intérieur de l'appareil, ce qui pourrait endommager votre appareil. En cas de condensation d'humidité, laissez l'appareil sécher complètement avant de l'utiliser.

- La surface de l'écran peut facilement être rayée. Évitez de la toucher avec des objets tranchants. Des protecteurs d'écran génériques non adhésifs conçus spécialement pour être utilisés sur les appareils portables équipés de panneaux LCD peuvent être utilisés pour aider à protéger l'écran contre les rayures.

- Ne nettoyez jamais votre appareil lorsqu'il est allumé. Utilisez un chiffon doux et non pelucheux pour essuyer l'écran et l'extérieur de votre appareil.

- N'utilisez pas des serviettes en papier pour nettoyer l'écran.

- N'essayez jamais de démonter, de réparer ou d'apporter des modifications à votre appareil. Le démontage, la modification ou toute tentative de réparation pourrait causer des dommages à votre appareil et même des blessures corporelles ou des dommages matériels et annulera toute garantie.

- Ne rangez et ne gardez aucun liquide ou gaz inflammable ou des matériaux explosifs au même emplacement que votre appareil, les pièces ou ses accessoires.

- Pour décourager le vol, ne laissez pas l'appareil et ses accessoires bien en vue dans un véhicule sans surveillance.

- Une surchauffe peut endommager l'appareil.

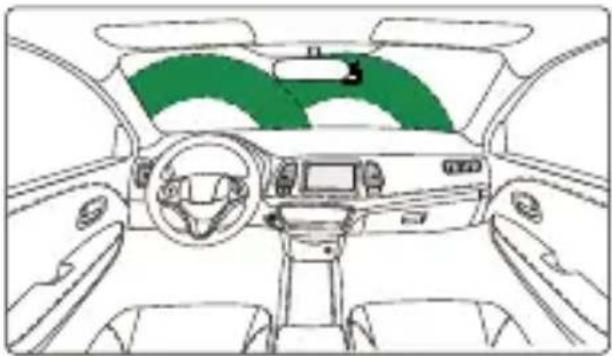

Précautions à prendre lors de l'installation

• Installez l'appareil dans une position où il ne bloquera pas la vue avant du conducteur (position cachée par le rétroviseur).
• Installez l'appareil de manière à ce qu'il se trouve dans la zone d'essuyage de l'essuie-glace.
• Installez l'appareil dans une position où il ne gênera pas le mouvement du rétroviseur.
• Veillez à ne pas installer l'appareil sur l'autocollant d'inspection du véhicule ou sur un autre autocollant.
• Veillez à ne pas installer l'appareil à un endroit où il gênera la conduite ou le fonctionnement de l'airbag.
• Lors de l'installation de l'appareil dans un véhicule équipé d'un système d'aide de conduite, consultez le manuel d'instructions du véhicule, puis sélectionnez une position d'installation appropriée qui n'interfère pas avec le système d'aide de conduite.
• Si l'appareil n'est pas installé correctement, l'enregistrement des événements ou lors du parking peut ne pas fonctionner correctement.
• Reportez-vous à la section "Installation et raccordement" pour le desserrage du bouton de fixation, le sens d'installation, l'angle d'installation ou d'autres instructions, puis installez l'appareil correctement.
• N'installez pas l'appareil à proximité d'une antenne de télévision numérique terrestre ou d'un composant électrique.
• Cela pourrait réduire la sensibilité du récepteur de télévision ou provoquer des scintillements et du bruit.
• Lorsque vous choisissez une position pour la ventouse, assurez-vous qu'elle se trouve sur une surface en verre propre, lisse et sans peinture.
• Avant de la coller, nettoyez la surface avec un chiffon sec et propre et ajoutez une petite quantité d'humidité au pare-brise. Ceci permet d'obtenir une meilleure fixation entre le verre et la ventouse.
• Lors de la fixation de l'appareil avec le support adhésif, utilisez un chiffon de nettoyage disponible dans le commerce ou similaire pour essuyer toute saleté et graisse sur la surface de d'installation. Si l'appareil est repositionné ou monté avec, par exemple, d'un ruban adhésif double face d'usage général, la force d'adhérence peut s'affaiblir et l'appareil peut tomber.
• Après avoir installé l'appareil, laissez-le pendant 24 heures avant de l'utiliser afin d'améliorer l'adhérence du support adhésif de montage. Autrement, l'adhérence du support adhésif risque de s'affaiblir et l'appareil de tomber.

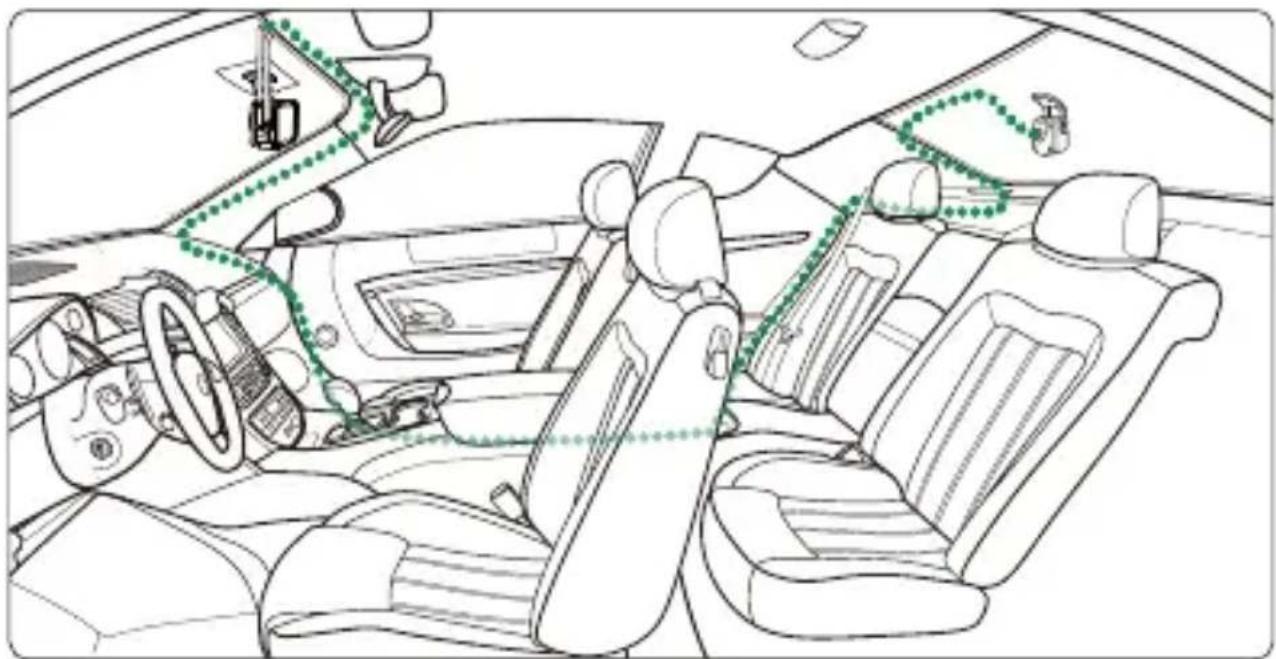

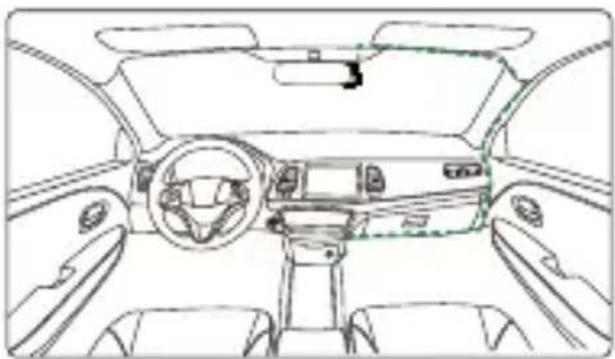

• Fixez le cordon en place avec du ruban adhésif ou d'une autre façon pour qu'il ne gène pas la conduite.

Précautions d'utilisation

• Ne bloquez pas l'objectif de la caméra, ne le laissez pas se salir et ne placez pas d'objet réfléchissant près de celui-ci.
• Lors de l'enregistrement de feux de circulation LED, il est possible que les vidéos enregistrées semblent clignoter ou scintiller. JVCKENWOOD n'assume aucune responsabilité en ce qui concerne la distinction ou l'enregistrement des feux de signalisation.
  Si un revêtement est utilisé sur le pare-brise du véhicule, la qualité de l'enregistrement peut être affectée.
• Il n'y a aucune garantie que l'appareil pourra enregistrer la vidéo dans toutes les conditions.

Nettoyage de l'appareil

• Lorsque l'appareil est sale, essuyez-le avec un chiffon en silicone sec ou un autre type de chiffon doux.
  Si l'appareil est très sale, nettoyez-le avec un chiffon contenant un nettoyant neutre, puis essuyez à sec le nettoyant. L'essuyage de l'appareil avec un chiffon dur ou l'utilisation d'une substance volatile comme un diluant ou de l'alcool peut causer des rayures, des déformations, une détérioration ou d'autres dommages.
• Lorsque l'objectif est sale, essuyez-le doucement avec un chiffon doux légèrement mouillé. Évitez de presser fortement sur l'objectif avec un chiffon sec, cela peut causer des rayures.

Si vous remarquez un problème avec l'appareil

Si vous remarquez un problème avec l'appareil, consultez d'abord la section « Guide de dépannage » (P. 75) et vérifiez s'il y a déjà une solution pour résoudre le problème.

Si l'appareil ne fonctionne pas normalement après la réinitialisation, mettez l'appareil hors tension, puis contactez votre revendeur ou le centre de service JVCKENWOOD le plus proche.

Informations sur l'élimination des piles et des appareils électriques et électroniques usés (applicables aux pays avec des systèmes de collecte séparée des déchets).

Les produits et les piles avec le symbole (poubelle barrée d'une croix) ne doivent pas être jetés avec les ordures ménagères.

Les vieux appareils électriques et électroniques et les piles doivent être recyclés dans une installation capable de traiter ces articles et les déchets qui en découlent.

Contactez vos autorités locales pour plus de détails sur la localisation d'une installation de recyclage près de chez vous.

Le recyclage et l'élimination appropriés des déchets aideront à conserver les ressources tout en prévenant les effets néfastes sur notre santé et l'environnement.

CE

Déclaration de conformité se rapportant à la directive RE 2014/53/UE

Déclaration de conformité se rapportant à la directive RoHS 2011/65/UE

Déclaration de conformité à la réglementation sur les batteries 2023/1542

Fabricant:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPON

Représentant dans l'UE:

JVCKENWOOD Europe B.V.

Rendementsweg 20 B-9, 3641 SL Mijdrecht, PAYS-BAS

Par la présente, JVCKENWOOD déclare que l'équipement radio DRV-A510W est conforme à la directive 2014/53/UE. L'intégralité de la déclaration de conformité UE est disponible à l'adresse Internet suivante:

Deutsch

Déclaration de conformité aux réglementations sur les équipements radio 2017 (S.I.2017/1206)

Déclaration de conformité aux réglementations sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques de 2012 (S.I. 2012/3032)

Fabricant :

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPON

Importateur R-U :

JVCKENWOOD U.K. Limited

Par la présente, JVCKENWOOD déclare que l'équipement radio « DRV-A510W » est conforme aux exigences légales en vigueur.

Le texte intégral de la déclaration de conformité est disponible à l'adresse internet suivante : https://www.kenwood.com/euukdoc/

FC

AVERTISSEMENT DE LA FCC

Toutes modifications ou tous changements qui ne sont pas expressément approuvés par le tiers responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser cet appareil.

AVIS DE LA FCC

• Cet appareil a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
• Cet appareil peut causer des interférences nuisibles aux communications radio s'il n'est pas installé et utilisé conformément aux instructions. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :
• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise avec un circuit différent de celle sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Cet émetteur ne doit pas être situé près de, ni utilisé avec une autre antenne ou un autre émetteur.

CAN ICES-3(B)/ NMB-3(B)

Avis ISED

Cet appareil contient un ou plusieurs émetteurs/récepteurs exemptés de licence qui sont conformes aux normes RSS de Innovation, Science and Economic Development du Canada exemptés de licence. Son fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences.
2. Cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement non désiré de l'appareil.

ATTENTION

Cet appareil est conforme aux limites d'exposition aux rayonnements de la FCC/ISED pour un environnement non contrôlé, ainsi qu'aux Directives d'exposition aux fréquences radio de la FCC et RSS-102 de la Réglementation de l'exposition aux fréquences radio ISED.

Cet appareil a de très faibles niveaux d'énergie RF qui sont considérés comme conformes à l'évaluation de l'exposition maximale admissible (MPE). Il est toutefois recommandé de l'installer et de l'utiliser en maintenant le radiateur à une distance d'au moins 20 cm du corps des personnes.

Pour le Canada

Note de 'ISDE

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1. L'appareil ne doit pas produire de brouillage;
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

ATTENTION

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'ISDE. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain.

Déclaration de conformité du fournisseur

Nom commercial : KENWOOD

Produits : Caméra de bord

Nom du modèle : DRV-A510W

Partie responsable :

JVCKENWOOD USA CORPORATION

CA 90808, États-Unis

TÉLÉPHONE : 1-800-252-5722

CET APPAREIL EST CONFORME À LA SECTION 15 DU REGLEMENT DE LA FCC. L'UTILISATION DE CET EQUIPEMENT EST SOUMISE AUX DEUX CONDITIONS SUIVANTES :

(1) CET APPAREIL NE DOIT PAS CAUSER D'INTERFÉRENCES NUISIBLES, ET
(2) CET APPAREIL DOIT ACCEPTER TOUTES LES INTERFÉRENCES REÇUES, Y COMPRIS LES INTERFÉRENCES SUSCEPTIBLES DE CAUSER UN FONCTIONNEMENT INDÉSIRABLE.

Les logos SDXC et microSDXC sont des marques commerciales de SD-3C LLC.

Apple, iOS, Mac et macOS sont des marques commerciales de Apple Inc., enregistrées aux États-Unis et dans d'autres pays.

App Store est une marque de service d'Apple Inc. déposée aux États-Unis et dans d'autres pays.

IOS est une marque commerciale ou une marque déposée de Cisco aux États-Unis et dans d'autres pays, utilisée sous licence.

Google, Android, Google Maps et Google Pay sont des marques commerciales de Google LLC.

USB Type-C® et USB-C® sont des marques déposées de USB Implementers Forum.

Microsoft, Windows et DirectX sont des marques commerciale ou des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

Macintosh, Mac sont des marques de commerciales d'Apple Inc. enregistrées aux États-Unis et dans d'autres pays.

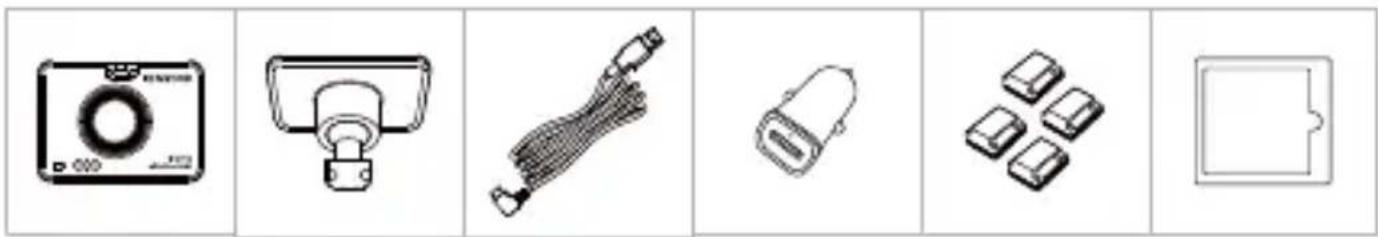

Avant de commencer, vérifiez que vous avez tous les éléments décrits ci-dessous.

Caméra de bord Support adhésif Câble d'alimentation auto
Chargeur auto USB Clips pour câbles Film latéral statique

Remarque :

- Le câble d'alimentation auto type C fourni dans l'emballage n'a pas de fonctionnalité de transfert de données et sert uniquement à l'alimentation électrique. Si vous souhaitez regarder les vidéos, veuillez retirer la carte mémoire et l'utiliser avec un ordinateur, ou utiliser l'APP KENWOOD DASH CAM MANAGER sur votre mobile pour les regarder avec une liaison sans fil, ou utiliser un câble USB-A vers USB-C d'un autre fabricant avec capacité de transfert de données pour vous connecter et les regarder sur un ordinateur. L'appareil ne prend pas en charge les câbles USB type C avec chargement rapide PD (Power Delivery) ni les câbles USB-C vers USB-C.

- L'apparence de l'appareil peut différer légèrement de celle indiquée ci-dessus.

Fonctions principales

- Écran couleur LCD de 2"

Nous avons développé un écran qui s'adapte parfaitement à votre caméra, sans perte de résolution. Ce design vous permet d'utiliser la fonction de lecture pour vérifier immédiatement la vidéo qui vient d'être enregistrée.

- Capteur G / Protection des fichiers

Le capteur intégré à la caméra de bord détecte une force externe, forçant la caméra de sauvegarder ce qui a été enregistré. Le fichier peut également être sauvegardé manuellement. Vous pouvez sauvegarder un fichier directement en appuyant sur le bouton d'accès facile sur le bord de l'écran.

- Démarrage/arrêt automatique

La caméra de bord vient avec des capteurs intégrés qui allument et éteignent automatiquement la caméra en même temps que le véhicule.

- Microphone et haut-parleur intégrés

Un microphone et un haut-parleur intégrés sont fournis en standard. Ils fonctionnent également avec la fonction de lecture de l'appareil.

- Données GPS

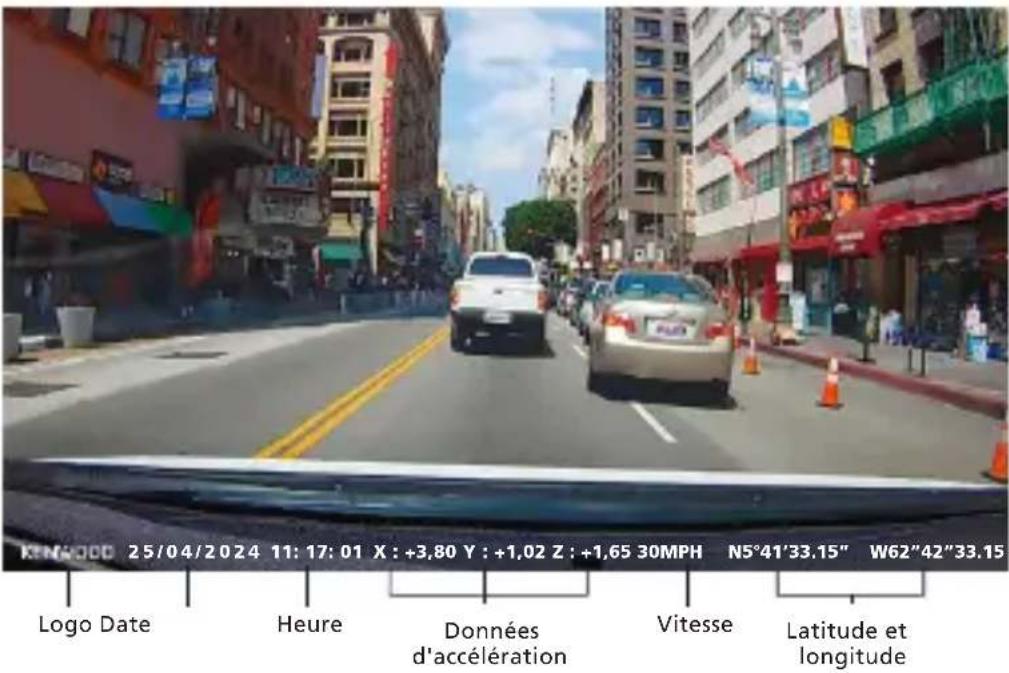

La caméra de bord est capable d'enregistrer votre position et votre vitesse en même temps que la vidéo grâce au dispositif GPS magnétique.

- Mode Parking

La caméra de bord dispose d'un mode Parking avec une fonction unique permet à l'appareil d'enregistrer automatiquement 30 secondes de vidéo s'il y a des mouvements du véhicule. Cette fonction nécessite un kit de câblage câblé CA-DR1031 (accessoire en option) pour une alimentation permanente.

- Enregistrement de la caméra arrière Pleine HD (en option)

Le DRV-A510W prend en charge l'enregistrement de la caméra arrière. Vous pouvez acheter une caméra arrière en tant que caméra double avant et arrière Pleine 2K + HD. (vendue séparément, veuillez consulter le site Web de KENWOOD pour plus de détails).

Nom des parties et fonctions

Les boutons de la caméra de bord KENWOOD correspondent aux fonctions représentées par les icônes affichées à droite de l'écran. Veuillez suivre les icônes affichées correspondantes pour utiliser l'appareil.

Les icônes imprimées représentent les fonctions les plus importantes et les plus couramment utilisées en mode Vidéo. Les icônes imprimées servent donc de référence, mais veuillez utiliser les icônes affichées sur l'écran comme guide.

KENWOOD 11:11:01 04/05/2016 OKANA@1.0W

Lorsque le DRV-A510W n'est pas en train d'enregistrer

Lorsque le DRV-A510W est en train d'enregistrer

KENWOOD 11/07 04/05/2016 DIVISION

Lorsque le DRV-A510W est en train d'enregistrer avec la caméra arrière (La caméra arrière est vendue séparément)

- Bouton d'alimentation / Mode / Sélection de l'écran Alimentation ⏻

Appuyez et maintenez le bouton enfoncé pendant 3 secondes pour allumer/éteindre la caméra.

Mode

En mode Vidéo, appuyez pour changer entre le mode Vidéo et le mode Lecture lorsqu'un enregistrement n'est pas en cours.

Sélection de l'écran (en option)

Appuyez pour changer la caméra principale pour afficher l'écran PIP.

Si vous n'avez pas installé de caméra arrière et que vous avez uniquement une caméra de bord, aucune icône ne sera affichée ici et il n'y aura pas de fonction de sélection d'écran. L'icône n'apparaîtra que lors de la connexion à la caméra arrière pendant

l'enregistrement.

Remarque :

- La fonction d'écran PIP n'est disponible que lors de la connexion à la caméra arrière. (vendue séparément)

- Bouton Menu / Sourdine ≡ / ♀

Menu

Appuyez sur ce bouton pour ouvrir le menu Vidéo ou le menu Configuration.

Sourdine

Appuyez et maintenez le bouton enfoncé pendant 2 secondes pour activer ou désactiver la fonction d'enregistrement audio en mode Vidéo.

- Bouton Enregistrement / Capture d'écran

Enregistrement

En mode Vidéo, appuyez pour démarrer ou arrêter l'enregistrement.

Capture d'écran

Appuyez et maintenez le bouton enfoncé pendant 2 secondes pour faire une capture d'écran pendant l'enregistrement.

- Bouton Protéger fichier/Liaison sans fil

Protection des fichiers

Pendant l'enregistrement, appuyez simplement sur le bouton pour protéger le fichier vidéo actuel contre l'écrasement.

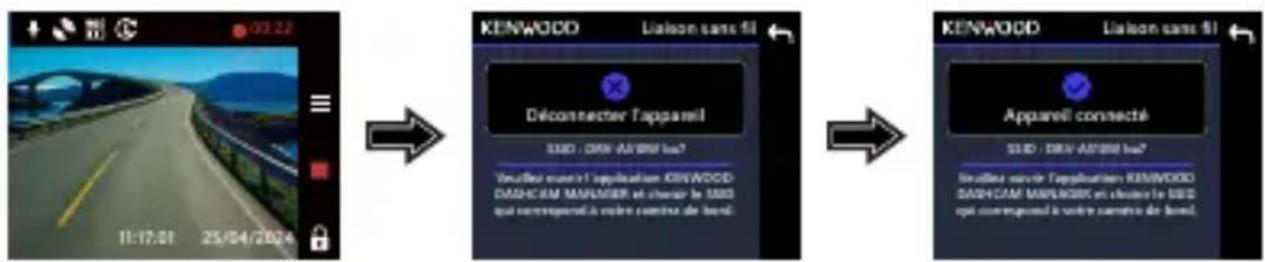

Liaison sans fil

En mode Vidéo, appuyez pour démarrer la liaison sans fil lorsqu'un enregistrement n'est pas en cours.

1. Indicateur LED de statut

Rouge : Allumé Rouge (clignotant) : Enregistrement Bleu : Chargement

2. Écran

L'appareil est équipé d'un écran couleur LCD standard de 2" pour vous permettre de regarder.

3. Indicateur LED du mode Parking

Orange (clignotant) : Mode Parking en cours d'utilisation. Ce réglage peut être ajusté dans le menu Vidéo.

4. Haut-parleur

Son du système et son des séquences de lecture.

5. Fente du support

Faites glisser les fentes dans le support 3M pour terminer l'installation.

6. Microphone

Microphone intégré pour l'enregistrement audio.

7. Bouton de réinitialisation

Dans les rares occasions où la caméra à un problème, utilisez le bouton de réinitialisation pour arrêter la caméra.

Appuyez simplement sur le bouton de réinitialisation jusqu'à ce que la caméra s'éteigne et appuyez sur le bouton d'alimentation pour la rallumer.

8. Fente pour carte microSD

Insérez votre carte microSD ici. Enfoncez votre carte mémoire dans la fente jusqu'à ce que vous entendiez un clic.

9. Port ENTRÉE CC/Transfert des données

En connectant le DRV-A510W avec le câble d'alimentation auto fourni, vous pouvez charger la caméra.

Remarque :

- Le câble d'alimentation auto type C fourni dans l'emballage n'a pas de fonctionnalité de transfert de données et sert uniquement à l'alimentation électrique. Si vous souhaitez regarder les vidéos, veuillez retirer la carte mémoire et l'utiliser avec un ordinateur, ou utiliser l'APP KENWOOD DASH CAM MANAGER sur votre mobile pour les regarder avec une liaison sans fil, ou utiliser un câble USB-A vers USB-C d'un autre fabricant avec capacité de transfert de données pour vous connecter et les regarder sur un ordinateur. L'appareil ne prend pas en charge les câbles USB type C avec chargement rapide PD (Power Delivery) ni les câbles USB-C vers USB-C.

10. Port de caméra arrière (en option)

En connectant la caméra arrière DRV-A510W, vous pouvez enregistrer simultanément une vidéo en résolution Pleine 2K + HD de votre vue arrière. (vendue séparément)

Lors de la première installation, suivez les instructions ci-dessous :

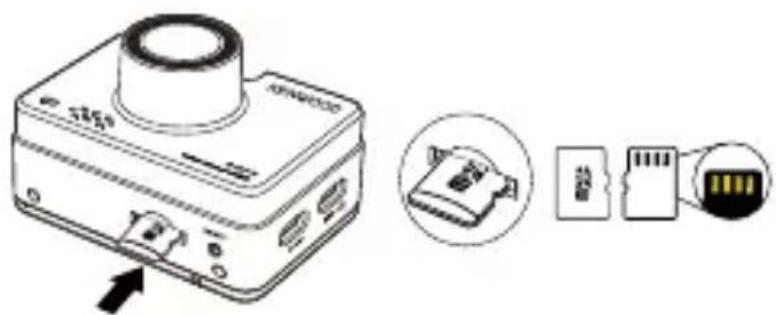

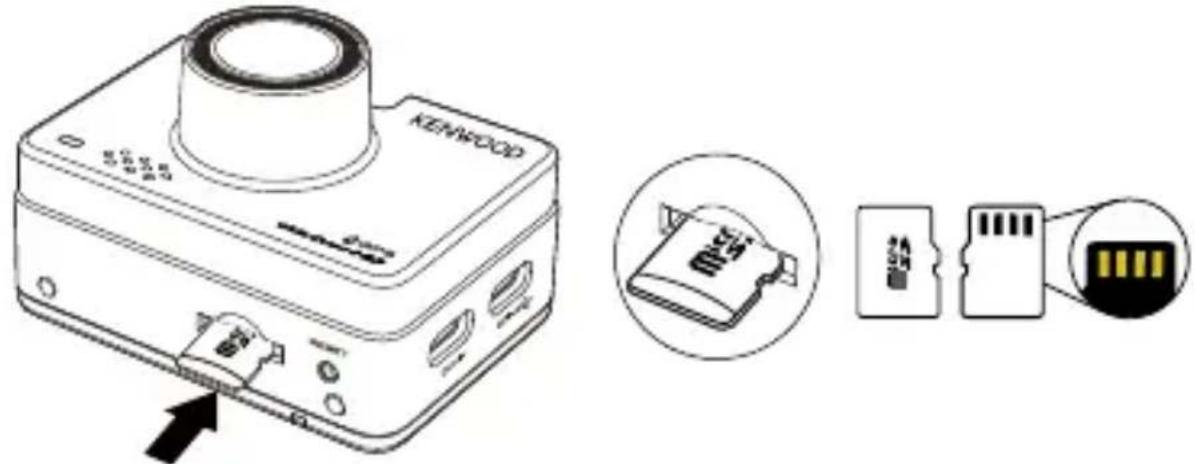

1. Insérez votre carte microSD dans l'appareil

L'appareil est conçu pour permettre d'utiliser une carte microSD standard pour enregistrer les vidéos. Avant d'insérer la carte, assurez-vous que l'extrémité dorée de la carte soit face à l'écran LCD. Une fois qu'elle est alignée correctement avec l'emplacement, enfoncez la carte jusqu'à ce que vous entendiez un CLIC qui indiquera qu'elle est correctement insérée.

KENFOOD 3.5x102 3.5x102 3.5x102 3.5x102 3.5x102 3.5x102 3.5x102 3.5x102 3.5x102 3.5x102 3.5x102 3.5x102 3.5x102 3.6x102 3.6x102 3.6x102 3.6x102 3.6x102 3.6x102 3.6x102 3.6x102 3.6x102 3.6x102 3.6x102 3.6x102 3.6x103 3.6x103 3.6x103 3.6x103 3.6x103 3.6x103 3.6x103 3.6x103 3.6x104 3.6x104 3.6x104 3.6x104 3.6x104 3.6x104 3.6x104 3.6x104 3.6x104 3.6x104 3.6x104 3.6x104 3.6x104 3.7x104 3.7x104 3.7x104 3.7x104 3.7x104 3.7x104 3.7x104 3.7x104 3.7x104 3.7x104 3.7x104 3.7x104 3.7x105 3.7x105 3.7x105 3.7x105 3.7x105 3.7x105 3.7x105 3.7x105 3.7x105 3.7x105 3.7x105 3.7x105 3.7x105 3.8x105 3.8x105 3.8x105 3.8x105 3.8x105 3.8x105 3.8x105 3.8x105 3.8x105 3.8x105 3.8x105 3.8x105

CONSEIL :

- Si vous n'entendez pas un CLIC, utilisez une petite pièce en la tenant par le bord et appuyez sur l'extrémité extérieure de la carte jusqu'à ce que vous entendiez un son.

- Rappel : NE RETIREZ OU N'INSÉREZ JAMAIS LA CARTE MÉMOIRE LORSQUE L'APPAREIL EST ALLUMÉ.

- L'appareil s'éteint automatiquement lorsque vous insérez ou retirez la carte SD.

2. BRANCHEMENT SUR UNE PRISE D'ALIMENTATION DE LA VOITURE

Branchez le chargeur USB auto fourni dans l'emballage sur la prise 12V de votre véhicule, puis branchez le câble d'alimentation auto fourni dans l'emballage.

• La caméra de bord de KENWOOD ne supporte pas les câbles USB type C de chargement rapide PD (Power Delivery) ou les câbles USB-C vers USB-C. Nous recommandons d'utiliser le câble d'alimentation auto que nous avons fourni.
• La caméra de bord de KENWOOD nécessite un courant de 2A pour un fonctionnement normal, et le chargeur USB de voiture de KENWOOD fournit un courant de sortie de 2,6A. Nous recommandons d'utiliser le chargeur de voiture USB que nous avons fourni.
• N'utilisez pas les autres ports USB de la voiture pour connecter la caméra de bord de KENWOOD, car la plupart des ports USB de la voiture fournissent une sortie de moins de 1A, et la caméra de bord de KENWOOD nécessite un courant de 2A pour un fonctionnement normal.

3. PREMIÈRE UTILISATION

Lorsque le cordon d'alimentation est branché, le DRV-A510W s'allume et le guide d'installation indiqué ci-dessous s'affiche.

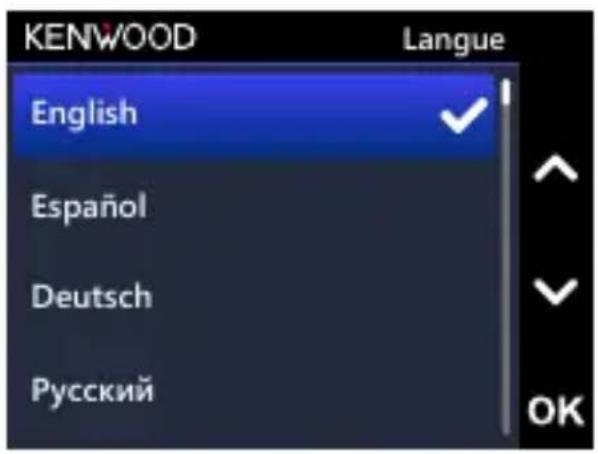

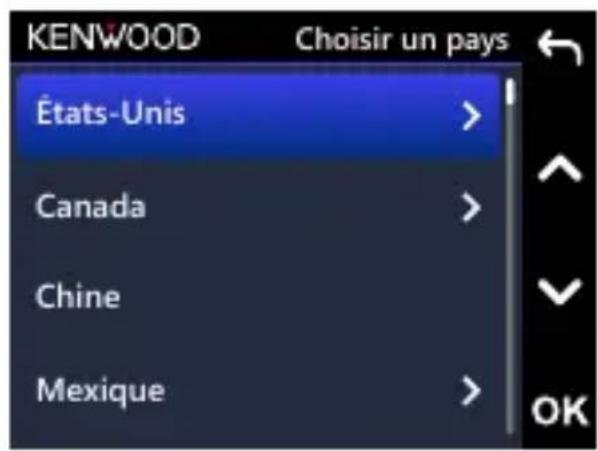

1. Choisir la langue 2. Choisir un pays


KENWOOD Langue English Español Deutsch Русский OK

KENWOOD Choisir un pays États-Unis Canada Chine Mexique

1. Choisir un fuseau horaire 4. Régler l'heure et la date

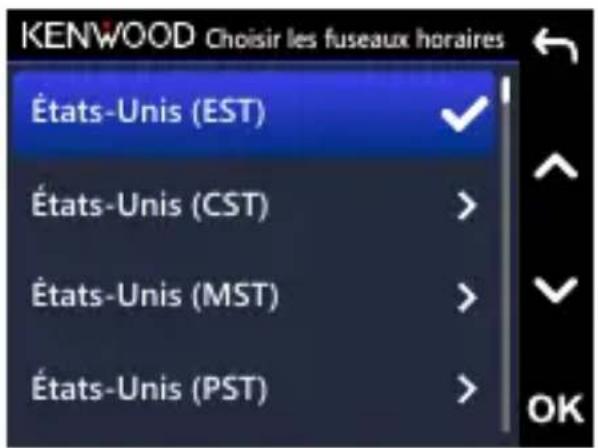

KENWOOD Choisir les fuseaux horaires États-Unis (EST) États-Unis (CST) États-Unis (MST) États-Unis (PST)

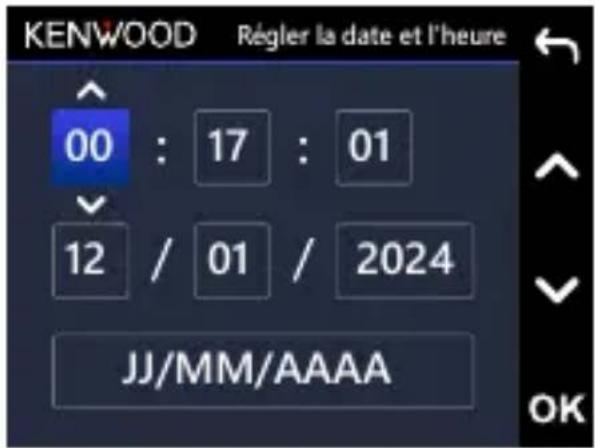

KENWOOD Régler la date et l'heure 00 : 17 : 01 12 / 01 / 2024 JJ/MM/AAAA OK

5. Choisir l'unité de vitesse

KENWOOD Choisir l'unité de vitesse MPH KMH OK

1. Formatage de la carte SD lors de la première utilisation. Appuyez sur le bouton OK pour formater

Veuillez formater la carte SD lors de la première utilisation de cet appareil.

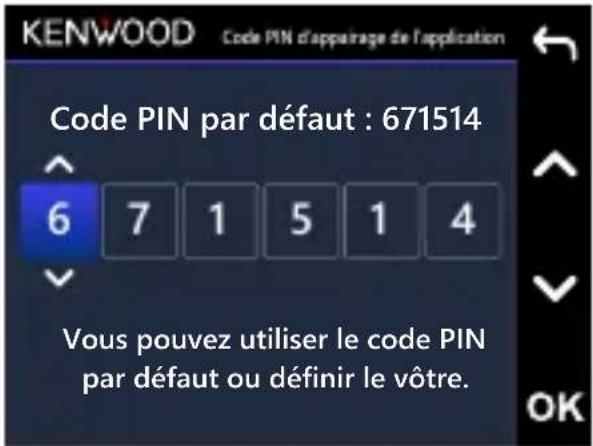

1. Définir le code PIN d'appairage de l'application

KENWOOD Code PIN d'apparage de l'application Code PIN par défaut : 671514 6 7 1 5 1 4 Vous pouvez utiliser le code PIN par défaut ou définir le vôtre.

CONSEIL :

Vous pouvez réinitialiser les paramètres en utilisant le MENU CONFIGURATION ou en rétablissant automatiquement les valeurs par défaut.

Le DRV-A510W s'allume ensuite automatiquement et l'enregistrement commence dès que l'alimentation électrique est disponible via la prise 12V. Il suffit de démarrer le véhicule et de commencer à conduire !

- S'il n'y a pas de prise 12V ou d'allume-cigare dans votre véhicule, utilisez le câble d'alimentation USB inclus, mais veuillez noter que votre port de sortie d'alimentation USB doit fournir un courant de 2A pour assurer le bon fonctionnement de l'appareil.

- NE PAS brancher le DRV-A510W directement sur la prise allume-cigare de la voiture ou sur toute autre prise 12V. Cela pourrait endommager la caméra de façon permanente.

- Vous pouvez acheter notre kit de câblage sur le site officiel de KENWOOD qui se connecte directement à la boîte à fusibles de votre véhicule. Ceci vous permettra d'avoir votre prise 12V disponible pour une autre utilisation. Veuillez lire attentivement et suivre les instructions ci-dessous pour vous aider à utiliser le DRV-A510W en toute sécurité et veuillez vous référer au site officiel pour des instructions sur les accessoires.

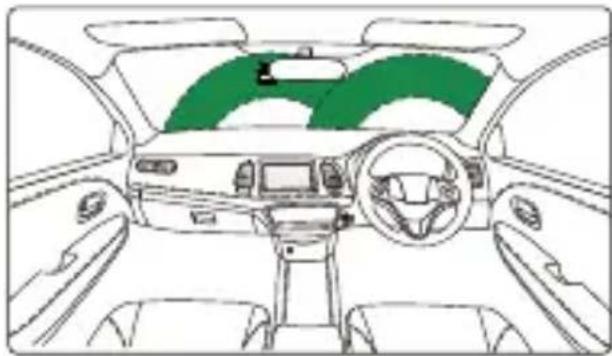

4. FIXER LE FILM STATIQUE LATÉRAL ET L'INSTALLER SUR LE PARE-BRISE

Choisissez un emplacement sur le pare-brise où il ne vous distraira pas. Nous vous recommandons de placer la fixation derrière le rétroviseur du côté passager, dans la zone d'essuyage du pare-brise.

La CAM doit pouvoir voir clairement à travers

La CAM doit pouvoir voir clairement à travers

1. Positionnez le film et nettoyez le pare-brise

Avant d'appliquer le film, nettoyez l'emplacement du pare-brise, essuyez la poussière ou les tâches et utilisez un chiffon pour polir un peu et obtenir les meilleures performances.

2

Avant de le coller, retirez le film protecteur actuel. Tirez et retirez la couche protectrice d'un côté.

3

3. Fixez le film statique sur le pare-brise

Collez le côté statique sur le pare-brise, appuyez et éliminez les bulles d'air avec un racloir ou une carte en plastique. Appuyez bien pour faire adhérer le film au pare-brise.

4

4. Installez la fixation adhésive 3M

Fixez le support adhésif 3M à l'intérieur de la surface du film et évitez la zone entre le pare-brise et le film.

Remarque :

- Ne réutilisez pas le film d'application de l'autocollant pour pare-brise plusieurs fois. Cela réduit l'adhérence et peut causer le décollement du film statique.

CONSEIL :

• Lorsque vous choisissez l'emplacement de la fixation, assurez-vous qu'elle est sur une surface en verre propre, lisse et sans peinture.
• Avant le montage, nettoyez la zone avec un chiffon sec et propre et humidifiez légèrement le pare-brise. Cela permet de renforcer l'adhérence entre la vitre et la fixation.
• N'oubliez pas de placer la fixation dans la zone des essuie-glaces du véhicule.

5. CACHER ET COUPER LE CÂBLE

Débranchez d'abord le DRV-A510W pour cacher et couper le câble d'alimentation de la voiture dans le toit et sous le panneau. Les attache-câbles fournis peuvent vous aider à arranger facilement les câbles d'alimentation.

12-24V DC Conduite à gauche Conduite à droite

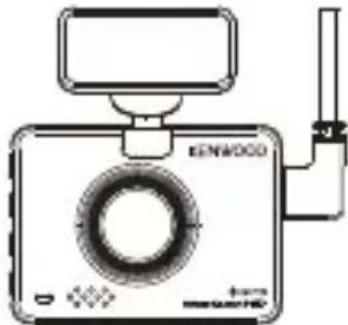

Après l'installation, faites glisser et fixez l'appareil sur la fixation 3M et rebranchez le câble d'alimentation au DRV-A510W pour mettre l'appareil sous tension.

KENWOOD KENS Wide-Quad-HD KENS Wide-Quad-HD

Remarque :

• La caméra de bord de KENWOOD ne supporte pas les câbles USB type C de chargement rapide PD (Power Delivery) ou les câbles USB-C vers USB-C. Nous recommandons d'utiliser le câble d'alimentation auto que nous avons fourni.
• La caméra de bord de KENWOOD nécessite un courant de 2A pour un fonctionnement normal, et le chargeur USB de voiture de KENWOOD fournit un courant de sortie de 2,6A. Nous recommandons d'utiliser le chargeur de voiture USB que nous avons fourni.
• N'utilisez pas les autres ports USB de la voiture pour connecter la caméra de bord de KENWOOD, car la plupart des ports USB de la voiture fournissent une sortie de moins de 1A, et la caméra de bord de KENWOOD nécessite un courant de 2A pour un fonctionnement normal.

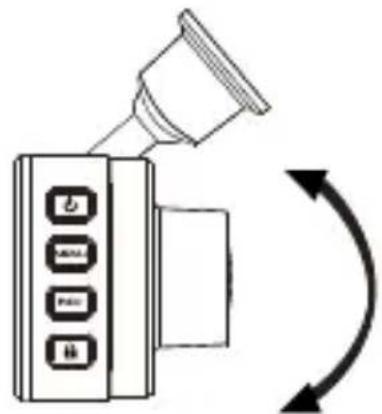

6. AJUSTER L'ANGLE

Ajustez la caméra à l'angle désiré, l'objectif peut être tourné 180 degrés vers le haut et vers le bas. Nous recommandons que le capot de la voiture occupe au moins 1/5 de l'écran.

Félicitations ! Vous êtes prêt !

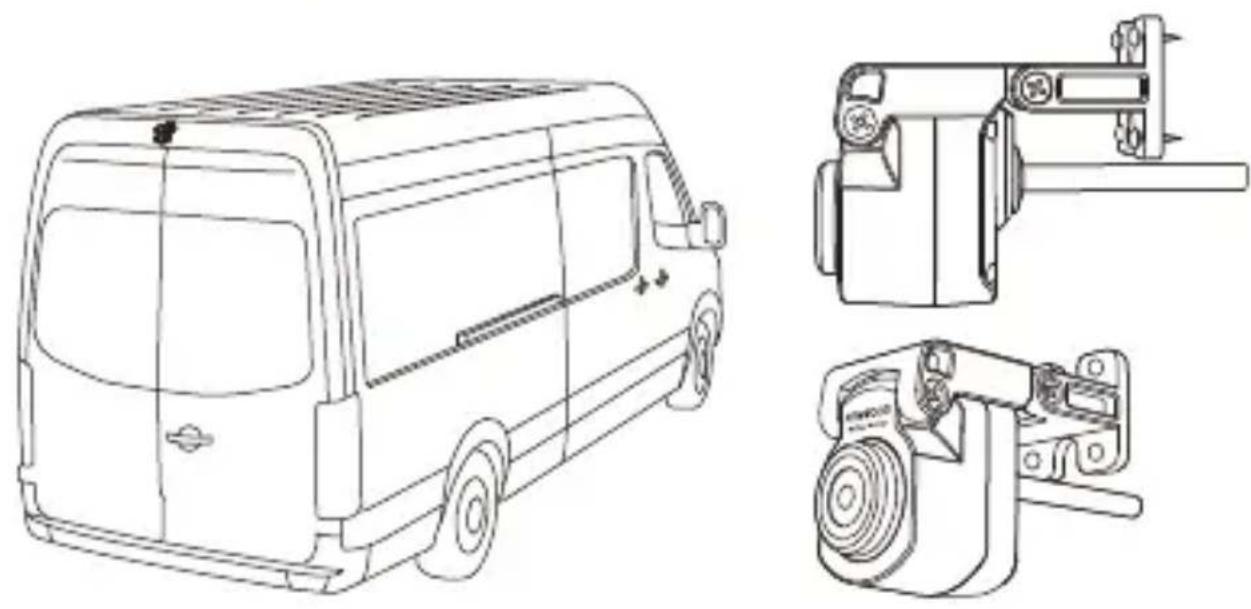

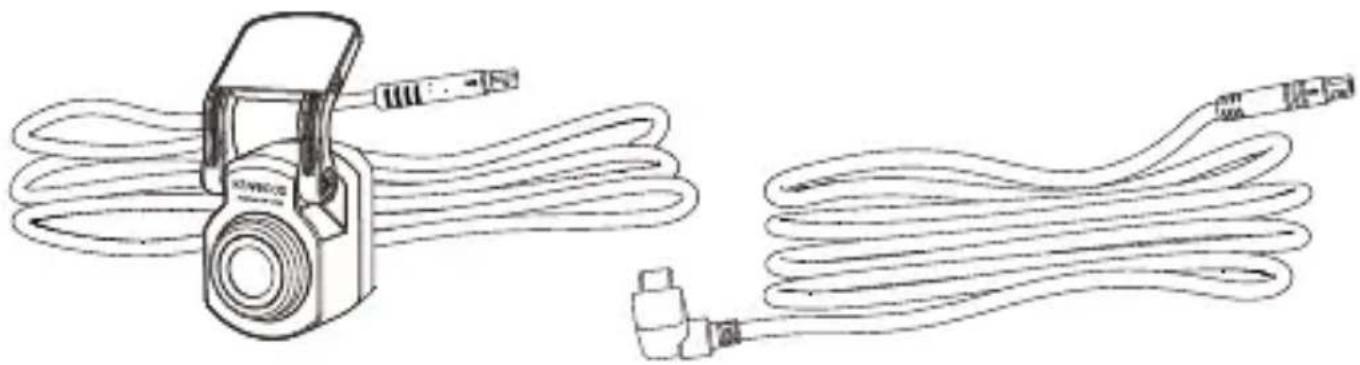

La caméra arrière à résolution Pleine HD du KCA-R110 est vendue séparément sur le site officiel.

Choisissez un emplacement sur le pare-brise arrière, fixez le support adhésif et installez la caméra arrière en place. La fixation de la caméra arrière est conçue pour les vitres inclinées ou les vitres verticales/plates.

- Il est recommandé de placer la caméra arrière dans la zone d'essuyage du pare-brise en haut du pare-brise arrière pour pouvoir enregistrer une image aussi claire que possible. Veillez à ce que les lignes de chauffage n'obstruent pas la vue.

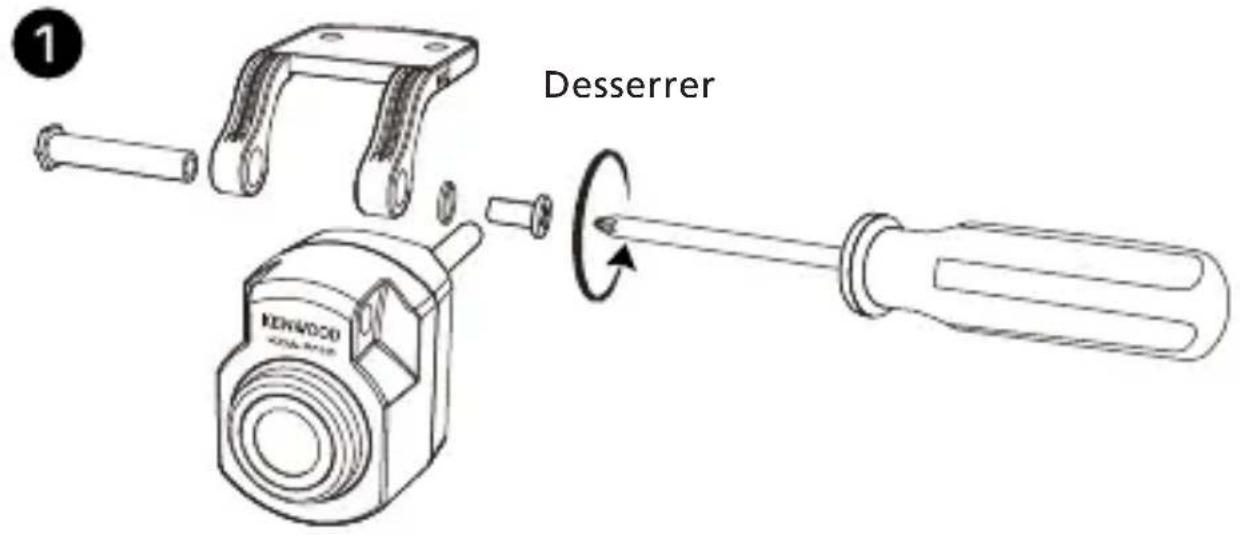

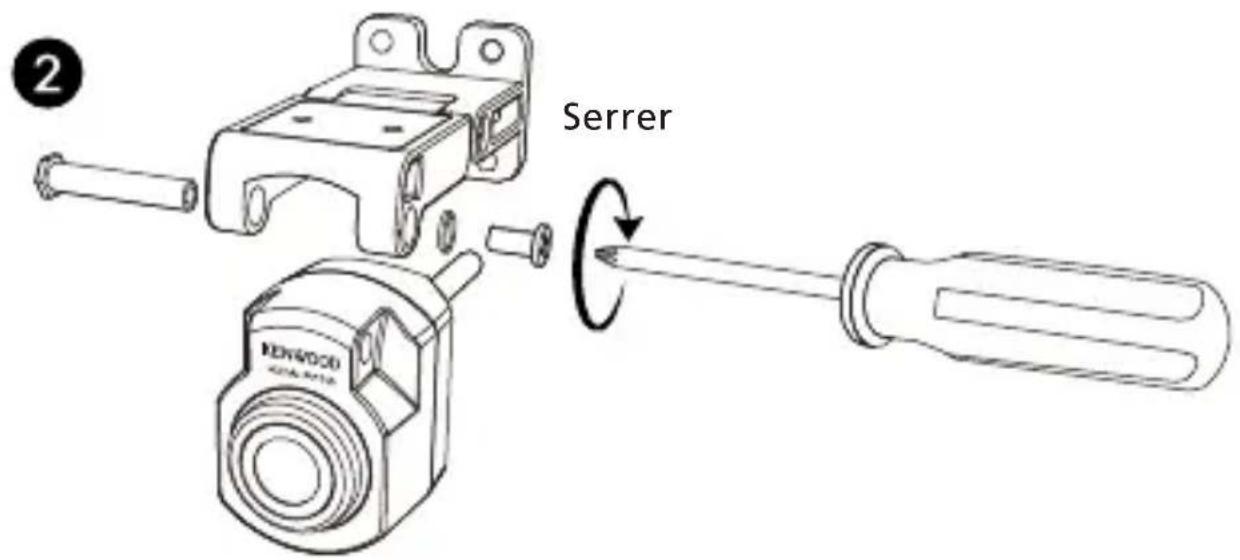

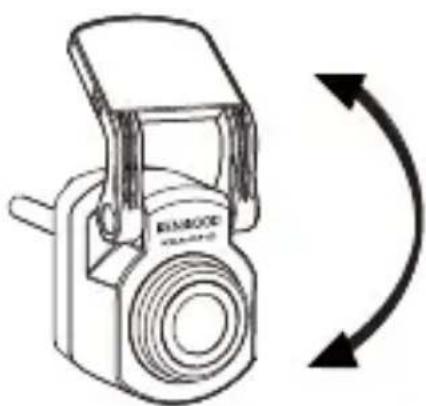

Le support spécial supplémentaire à double articulation vous permet d'installer la caméra arrière sur une surface verticale, elle supporte différents angles d'installation et est compatible avec différents modèles de voitures.

1 Desserrer KENVODO KENTAL RASSA

Serrer KENNDCU 2014-01-18

Utilisez le port ENTRÉE CAM sur le côté de la caméra de bord avant et connectez le câble à la caméra arrière.

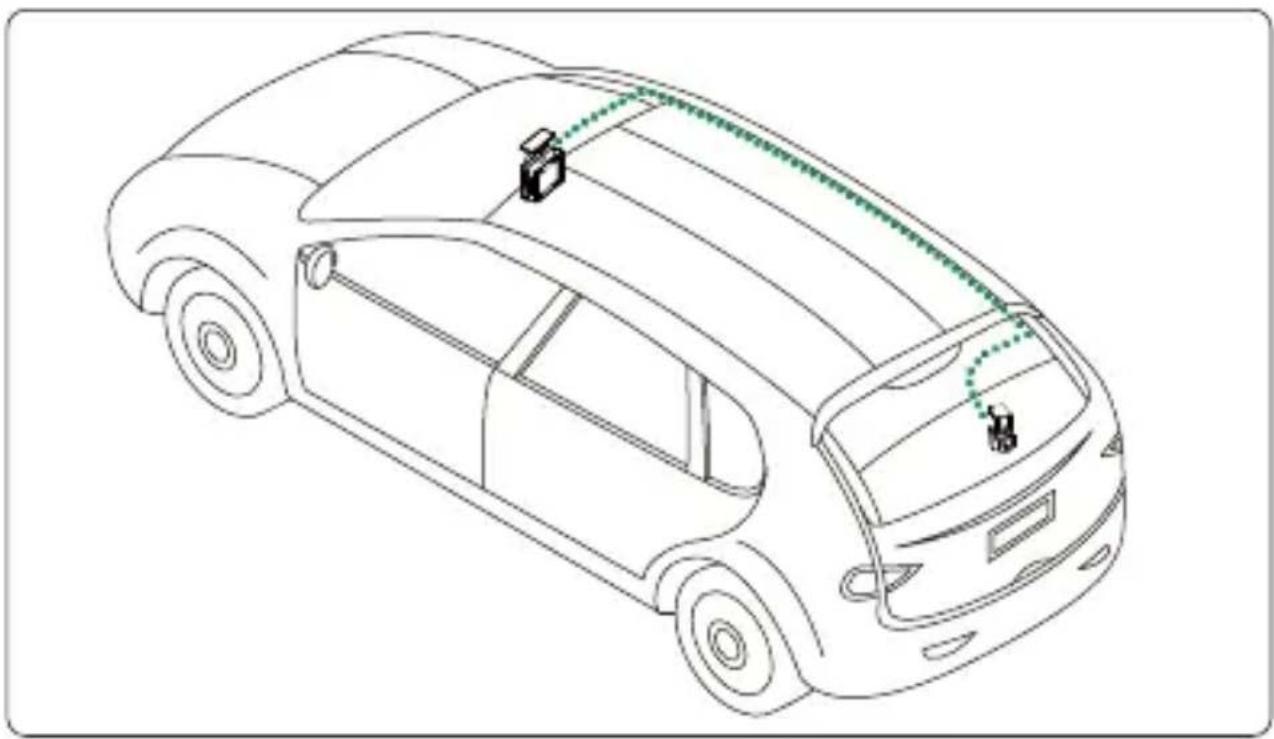

Faites passer le câble de la caméra arrière à travers le véhicule jusqu'au pare-brise arrière et cachez le câble. L'extrémité du câble doit passer sur le côté de la garniture du toit à l'arrière du véhicule pour que vous puissiez brancher et installer la caméra arrière à l'endroit désiré.

Caméra de bord Caméré Gâbrière caméra arrière

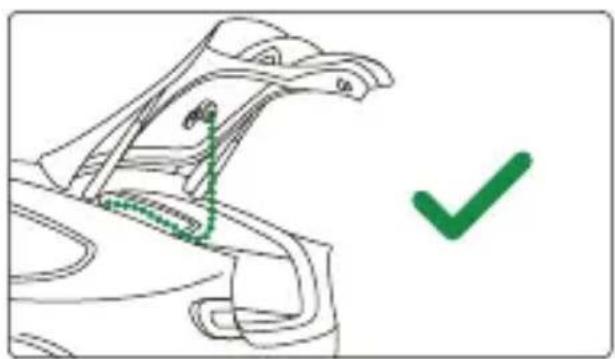

- Pour l'ouverture du coffre, laissez environ 3-5 pouces de câble supplémentaire à l'extrémité du véhicule pour assurer des connexions de câble adéquates, et pouvoir ouvrir complètement le coffre sans déplacer la caméra arrière.

- Vérifiez l'emplacement de tous les airbags dans le manuel du propriétaire du véhicule. Ne faites PAS PASSER le câble au-dessus des airbags pour éviter toute interférence potentielle avec le déploiement des airbags et leur bon fonctionnement.

- Pour les véhicules équipés d'un airbag pavillon et d'un airbag rideau, le câble doit passer sous la garniture de la moquette du côté passager, le long du siège arrière, jusqu'à la garniture du pare-brise arrière, et jusqu'à la position choisie.

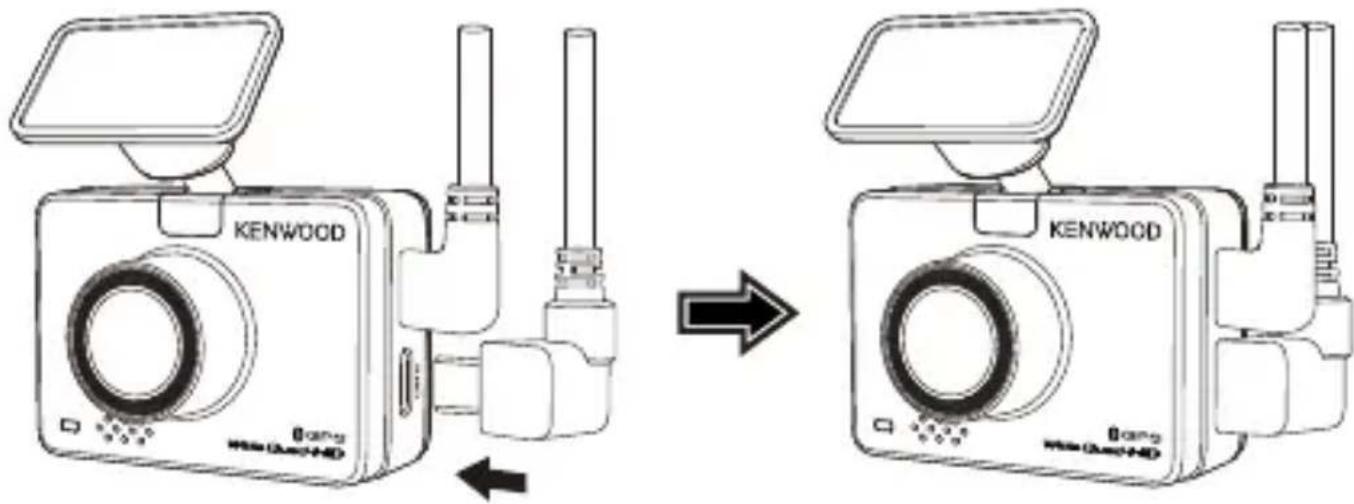

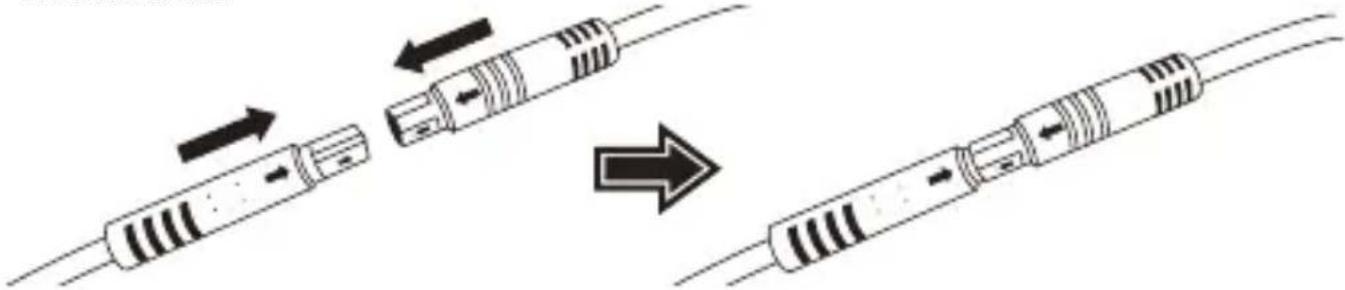

Lorsque tous les câbles sont bien en place, connectez le câble de la caméra arrière à la caméra arrière, alignez les broches du câble pour sécuriser la connexion. Vérifiez la caméra de bord avant pour vous assurer que la caméra arrière fonctionne correctement.

Lorsque la fixation a été installé sur le pare-brise arrière, assurez-vous que l'écran de la caméra de bord avant (vues avant et arrière) est à niveau. Appuyez sur le bouton Sélection de l'écran pendant l'enregistrement pour passer de l'affichage arrière à plein écran, en ajustant la caméra arrière en conséquence. Veillez à ce que l'écran soit bien au centre, n'essayez PAS d'ajuster la caméra de bord lorsque vous conduisez.

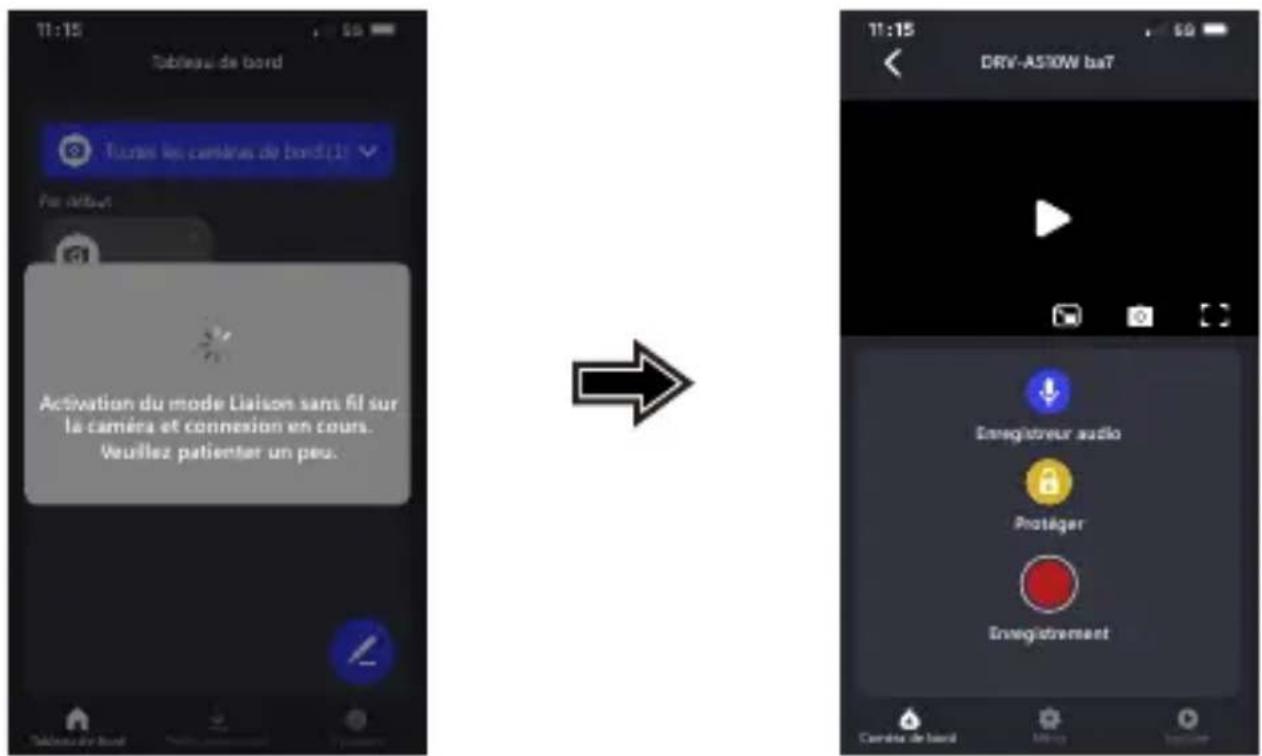

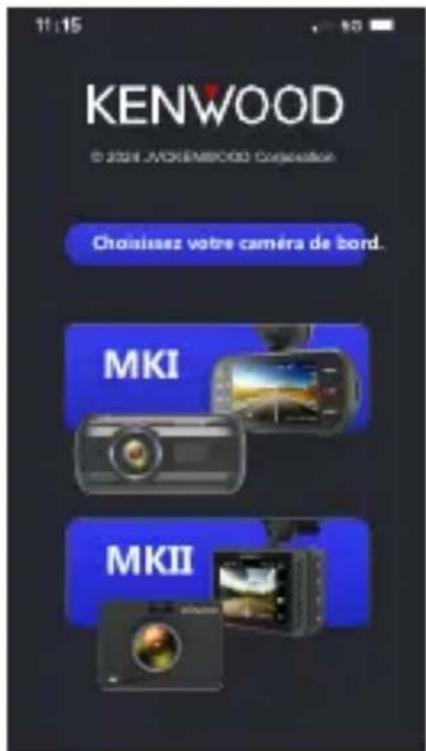

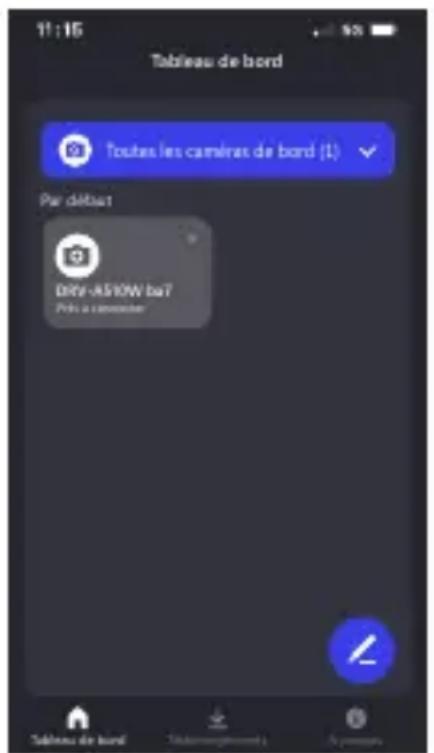

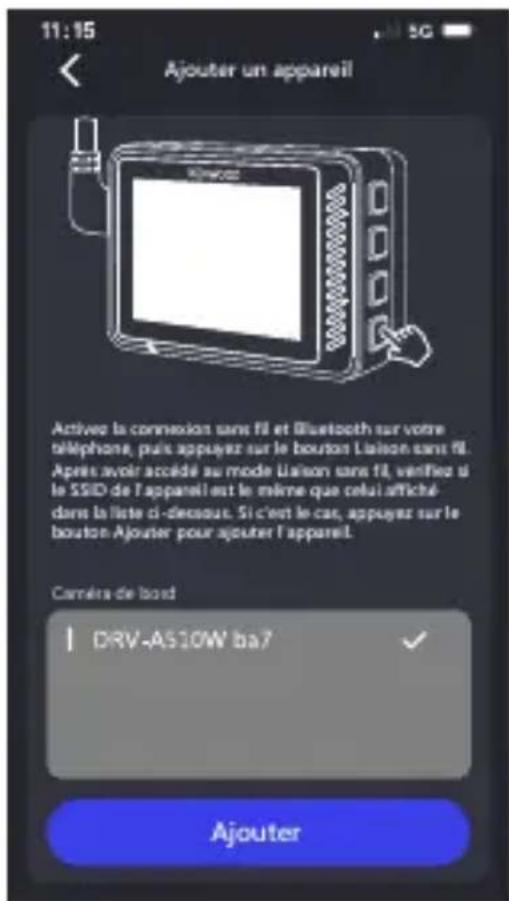

• Vous pouvez également connecter la caméra de bord à votre appareil mobile et télécharger KENWOOD DASH CAM MANAGER sur l'App Store / Google Play. Utilisez la fonction Vue Live pour ajuster la caméra arrière.
• Si vous trouvez que cela difficile ou que vous ne voulez pas le faire vous-même. Il est recommandé de trouver un service après-vente fiable chez un concessionnaire automobile, un installateur de chaîne hi-fi ou un magasin automobile pour effectuer l'installation de la caméra de bord. Les tarifs peuvent varier d'un endroit à l'autre. Renseignez-vous et vérifiez la réputation avant de procéder à l'installation.
• Nous avons conçu la caméra arrière pour qu'elle soit étanche avec un indice IP67 (indice d'étanchéité IP67 de la partie caméra), ce qui vous permet de placer la caméra à l'extérieur de la voiture sans risquer de l'endommager par la pluie ou la neige. Vous pouvez ainsi obtenir des images plus claires. Contrairement aux caméras de bord classiques qui ne peuvent être placées que sur le pare-brise arrière, la caméra placée à l'extérieur de la voiture permettra d'obtenir des images de meilleure qualité, car aucun film isolant n'obstrue la vue. Toutefois, l'installation de la caméra à l'extérieur de votre voiture nécessite un câblage et une installation professionnels. Si vous souhaitez l'installer à l'extérieur, veuillez vous rendre dans un magasin approprié et demander à un professionnel de l'installer pour vous pour éviter de l'endommager.

ATTENTION :

Faites TOUJOURS attention à la route devant vous. Conduire avec des distractions sur la route peut entraîner des amendes, des accidents, ou la mort. VEUILLEZ

TOUJOURS CONDUIRE PRUDEMMENT.

Placez TOUJOURS la fixation dans un endroit qui n'obstrue pas la vue de la route du conducteur. Nous vous recommandons de placer la fixation derrière le rétroviseur du côté passager, dans la zone d'essuyage du pare-brise.

NE PAS placer la caméra devant le côté conducteur.

NE PAS placer la fixation dans la zone de déploiement des airbags ou à proximité d'un rétroviseur.

NE PAS manipuler le DRV-A510W lorsque vous conduisez. N'oubliez pas que la caméra enregistre automatiquement lorsque le moteur du véhicule est allumé.

VEUILLEZ placer la caméra à un endroit où le câble d'alimentation est facilement dissimulé et ne distrait pas le conducteur. Évitez les endroits comme le volant, les pédales ou le levier de vitesse.

VEUILLEZ ne pas oublier de nettoyer l'endroit où la fixation sera placée.

VEUILLEZ régler les paramètres de votre caméra avant de commencer à conduire.

Les informations suivantes vous aideront à mieux comprendre les notifications sur l'écran lorsqu'une alerte correspondante est détectée.

- Formatage de la carte SD lors de la première utilisation : lorsque la carte SD est insérée dans l'appareil pour la première fois, l'appareil vous demande de formater la carte. Appuyez sur le bouton OK pour formater ou sur le bouton QUITTER ← pour annuler.

Remarque : Veuillez sauvegarder les fichiers importants avant de formater la carte. OPTIONS : Formater (recommandé) / Annuler

Veuillez formater la carte SD lors de la première utilisation de cet appareil.

- Reformatage de la carte SD après 30 jours : Lorsque la carte SD a été formatée depuis 30 jours, l'appareil vous demandera de formater la carte tous les 30 jours pour que le stockage de la carte SD fonctionne correctement. Appuyez sur le bouton OK pour formater ou sur le bouton QUITTER ← pour annuler.

Remarque : Veuillez sauvegarder les fichiers importants avant de formater la carte. OPTIONS : Formater (recommandé) / Annuler

N'oubliez pas de reformater la carte SD de temps en temps.

- Fichiers protégés écrasés : Lorsque l'espace protégé sur la carte SD est plein, l'appareil vous demandera de reformater la carte, autrement le premier fichier protégé sera automatiquement écrasé. Appuyez sur le bouton OK pour formater ou sur le bouton QUITTER ← pour annuler.

Remarque : Veuillez sauvegarder les fichiers importants avant de formater la carte.

OPTIONS : Formater (recommandé) / Annuler

Les vidéos protégées seront écrasées. Veuillez sauvegarder les fichiers importants et reformater la carte SD Annuler OK OK 11:17:01 04/25/2024 OK

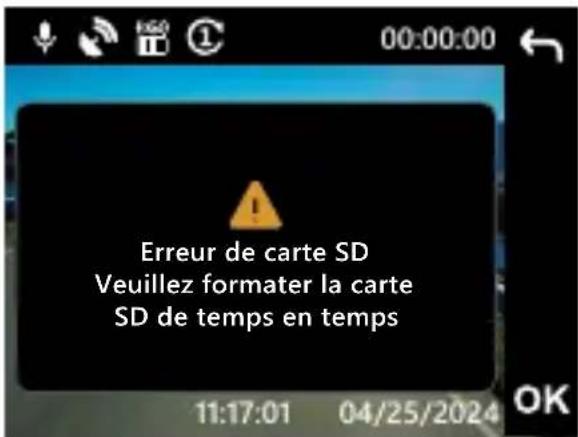

- Erreur carte SD : S'il y a un problème d'écriture ou de lecture de la carte SD, l'appareil vous demandera de remplacer la carte.

Remarque : Veuillez sauvegarder les fichiers importants avant de formater la carte. Remarque : Si cette notification continue de s'afficher, veuillez vérifier si la carte SD fonctionne correctement. La durée de vie des cartes SD est limitée, elles peuvent durer entre 3 mois et un an ou plus en fonction de l'utilisation. Consultez le fabricant de votre carte SD pour obtenir plus d'informations sur la garantie.

Erreur de carte SD Veuillez formater la carte SD de temps en temps

- Insérer la carte SD : Cette notification vous demande d'insérer la carte SD.

Veuillez insérer une carte SD 11:17:01 25/04/2024 OK

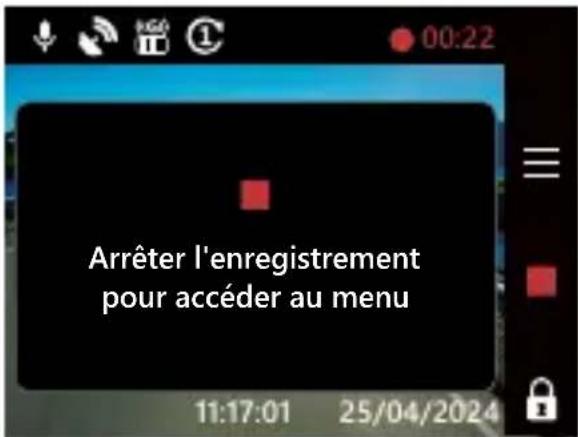

- Accès au menu pendant l'enregistrement : Lorsque vous appuyez sur le bouton MENU ≡ pendant l'enregistrement, il se peut que vous ayez d'abord besoin d'appuyer sur le bouton Enregistrer ■ pour arrêter l'enregistrement, vous pourrez ensuite appuyer accéder au menu en appuyant sur le bouton MENU ≡.

Arrêter l'enregistrement pour accéder au menu

- Capture d'écran : Appuyez sur le bouton Enregistrer ■ pendant deux secondes pendant l'enregistrement pour prendre une capture d'écran. L'image sera enregistrée dans le répertoire photo.

Photo prise 11:17:01 25/04/2024

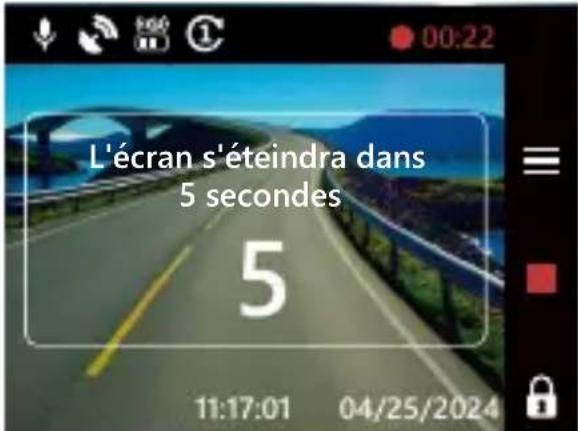

- Économiseur d'écran : Lorsque l'économiseur d'écran est activé, l'appareil éteint automatiquement l'écran après 30 secondes ou 2 minutes d'inactivité. 5 secondes avant que l'écran ne s'éteigne, l'écran vous avertit que l'écran de l'appareil va s'éteindre.

L'écran s'éteindra dans 5 secondes 5 11:17:01 04/25/2024

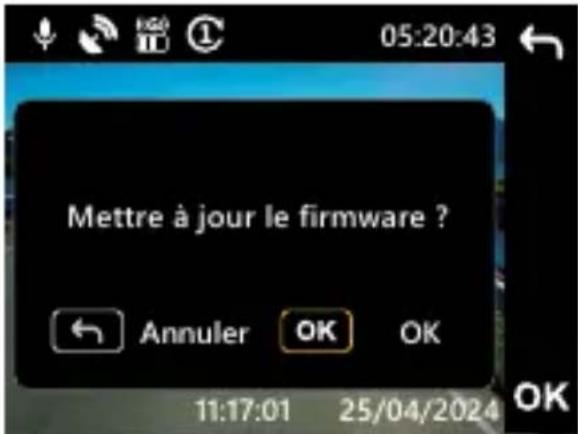

- Mise à jour du firmware : Appuyez sur le bouton OK pour commencer la mise à jour du firmware ou sur le bouton QUITTER ← pour annuler.

Remarque : Veuillez sauvegarder les fichiers importants avant de formater la carte. Remarque : Pour plus d'informations sur la mise à jour du firmware, veuillez consulter la page 69.

OPTIONS : Mettre à jour (recommandé) / Annuler

05:20:43 Mettre à jour le firmware ? Annuler OK OK 11:17:01 25/04/2024 OK

- Mise à jour du firmware : N'éteignez pas l'appareil et n'appuyez sur aucun bouton pendant ce processus, car cela pourrait causer l'échec de la mise à jour. Remarque : Pour plus d'informations sur la mise à jour du firmware, veuillez consulter la page 69.

Mise à jour du firmware... Veuillez ne pas débrancher l'alimentation !

Les informations suivantes vous aideront à mieux comprendre les icônes du MODE VIDÉO et leurs fonctions. Certaines icônes n'apparaissent que lorsque les fonctions correspondantes sont activées.

1 2 3 4 5 6 7 00:22 9 11:17:01 04/25/2024 8

1. Microphone : Lorsque la fonction d'enregistrement audio est désactivée, une ligne rouge traverse l'icône.
2. GPS : Lorsque cette icône clignote, cela indique que le DRV-A510W est en train de rechercher un signal GPS. Lorsqu'un signal GPS a été détecté, l'icône arrête de clignoter et reste affiché sur l'écran.
3. Capteur G : Le niveau de sensibilité actuel du Capteur G.
4. Durée de la vidéo : La durée de chaque clip vidéo.
5. Capteur de mode Parking : Indique si la fonction de mode Parking est activée. (en option)
6. Durée d'enregistrement : Ceci indique la durée de l'enregistrement en cours.
7. Protection de fichier : Indique que le clip vidéo actuel est protégé.
8. Date : Affiche la date actuelle.
9. Heure : Affiche l'heure actuelle.

Les paramètres par défaut du DRV-A510W ont été définis pour que vous puissiez utiliser la caméra immédiatement sans avoir à les modifier. Si vous voulez effectuer modifier les paramètres, les instructions suivantes vous aideront.

Appuyez sur le bouton MENU ≡ et choisissez Menu Vidéo en MODE VIDÉO lorsque le DRV-A510W n'est pas en train d'enregistrer.

KENWOOD Menu Vidéo Menu Vidéo > Menu Configuration > OK

KENWOOD Menu Vidéo Exposition > Capteur de mode Parking > LED du mode Parking > Capteur G > OK

Utilisez les boutons HAUT et BAS pour choisir les options de réglage et appuyez sur le bouton OK pour ouvrir le sous-menu.

Une fois que le sous-menu est ouvert, sélectionnez en surbrillance le paramètre désiré et appuyez sur le bouton OK pour confirmer la sélection et revenir au MENU VIDÉO.

Appuyez deux fois sur le bouton QUITTER pour revenir au mode Vidéo.

CONSEIL :

- Vous ne pouvez pas ouvrir le menu du DRV-A510W lorsque la caméra est en train d'enregistrer.

- Exposition : Réglez le niveau d'exposition.

OPTIONS :

Caméra avant : +2 / +1 / 0 (défaut) / -1 / -2

Caméra arrière : +2 / +1 / 0 (défaut) / -1 / -2 (en option)

- Capteur du mode Parking (en option) : Le capteur du mode Parking a trois fonctions : Détection de vibrations, Détection de mouvements et Intervalle de temps. Une seule de ces fonctions peut être activée à tout moment ; elles ne peuvent pas être utilisées simultanément. Lorsque cette fonction est activée, l'ICÔNE est affichée est en blanc sur l'écran. Lorsqu'elle n'est pas activée, elle est affichée en gris.

Détection de vibrations : Lorsque la fonction de détection de vibrations est activée, l'appareil entre automatiquement en mode Veille après une minute lorsque le véhicule est éteint ou lorsque l'alimentation de l'appareil est coupée. En mode Veille, si l'appareil détecte un choc extérieur, il s'allume automatiquement, enregistre une vidéo de 30 secondes, puis s'éteint.

Détection de mouvements : Lorsque la fonction de détection de mouvements est activée, l'appareil entre automatiquement en mode Veille lorsque le véhicule est éteint ou lorsque l'alimentation de l'appareil est coupée. En mode Veille, si l'appareil détecte des mouvements, il enregistre automatiquement une vidéo de 30 secondes, puis arrête d'enregistrer jusqu'à ce qu'il n'y ait plus de mouvements.

Intervalle de temps : Lorsque la fonction Intervalle de temps est activée, l'appareil commence à enregistrer des vidéos avec un intervalle de temps lorsque le moteur est éteint, jusqu'au prochain démarrage de la voiture ou jusqu'à ce qu'il soit déclenché par une minuterie ou un seuil de tension.

OPTIONS :

Détection de vibrations : Élevée / Moyenne / Faible / Désactivé (par défaut)

Détection de mouvements : Élevée / Moyenne / Faible / Désactivé (par défaut)

Intervalle de temps : Activé / Désactivé (par défaut)

- LED du mode Parking : Le voyant orange situé à l'avant de l'appareil est le voyant du mode Parking. Il sert d'avertissement, indiquant que l'appareil est en train d'enregistrer. Il clignote une fois toutes les deux secondes. Des options sont disponibles pour l'allumer, l'éteindre ou l'allumer uniquement lorsque le mode Parking est activé.

OPTIONS : Toujours allumé / Allumé en mode Parking (par défaut) / Désactivé

- Capteur G : Le Capteur G est le capteur qui peut détecter les forces. Lorsqu'il détecte des forces, il protège automatiquement le fichier actuel. Réglez la sensibilité du Capteur G ici. OPTIONS : Haute / Moyenne (par défaut) / Faible / Désactivé

• GPS : Activez ou désactivez la fonction GPS.

OPTIONS : Activé (par défaut) / Désactivé

- Unités de vitesse : Ajustez l'unité des données de vitesse.

OPTIONS : MPH (par défaut) / KMH

- Confidentialité des données : Contient jusqu'à 4 ensembles de fichiers vidéo plus récents lorsque la confidentialité des données est activée.

OPTIONS : Activé / Désactivé (par défaut)

- Économiseur d'écran : Le DRV-A510W a une fonction qui permet d'atténuer ou d'éteindre l'écran après une période d'inactivité. Appuyez sur n'importe quel bouton pour rallumer l'écran.

OPTIONS : LCD toujours allumé / LCD sombre après 30 sec (par défaut) / LCD sombre après 2 min / LCD éteint après 30 sec / LCD éteint après 2 min

LCD parking éteint: Activé (par défaut) / Désactivé

Remarque : Lorsque cette option est activée, l'écran s'éteint automatiquement au bout de deux minutes une fois le mode stationnement activé, et ne se rallume pas tant qu'il n'y a pas d'interaction ou que la voiture n'est pas démarrée.

- Tampon KENWOOD : Activez ou désactivez le tampon du logo KENWOOD sur les fichiers enregistrés.

OPTIONS : Activé (par défaut) / Désactivé

- Tampon d'heure et date : Activez ou désactivez le tampon d'heure et date dans les fichiers enregistrés.

OPTIONS : Activé (par défaut) / Désactivé

- Tampon d'informations : Activez ou désactivez le tampons d'informations, y compris les données d'accélération et de vitesse, dans les fichiers enregistrés.

OPTIONS : Activé (par défaut) / Désactivé

- Tampon de vitesse : Activez ou désactivez le tampon de vitesse dans les fichiers enregistrés.

OPTIONS : Activé (par défaut) / Désactivé

- Tampon de plaque d'immatriculation : Entrez le numéro de votre plaque d'immatriculation pour l'afficher dans les fichiers enregistrés.

Remarque :

- Lorsque vous êtes dans le MENU CONFIGURATION -> Réinitialiser, vous pourrez restaurer tous les paramètres par défaut du DRV-A510W.

Menu Configuration

Appuyez sur le bouton MENU ≡ et choisissez Menu Configuration en MODE VIDÉO lorsque le DRV-A510W n'est pas en train d'enregistrer.

KENWOOD Menu Système Menu Vidéo > Menu Configuration >

KENWOOD Menu Système Liaison sans fil Formater la carte SD Sons de l'appareil Heure & Date OK

Utilisez les boutons HAUT et BAS pour choisir les options de réglage et appuyez sur le bouton OK pour ouvrir le sous-menu.

Une fois que le sous-menu est ouvert, sélectionnez en surbrillance le paramètre désiré et appuyez sur le bouton OK pour confirmer la sélection et revenir au MENU

CONFIGURATION. Appuyez deux fois sur le bouton QUITTER ← pour revenir au mode vidéo.

Remarque :

- Les paramètres par défaut du DRV-A510W ont été réglés pour une excellente qualité d'image et une grande facilité d'utilisation. Dans la plupart des cas, vous n'avez pas besoin de modifier les paramètres.

- Le menu Configuration n'est pas accessible pendant l'enregistrement avec la caméra.

- Liaison sans fil : Activez la fonction Liaison sans fil pour connecter votre appareil mobile.

OPTIONS : Connecter / déconnecter

- Formater la carte SD : Formate la carte mémoire. Le formatage effacera TOUS les fichiers de la carte.

OPTIONS : Formater / Annuler

- Sons de l'appareil : Réglez le son sonore des boutons, le volume et l'enregistrement de la voix.

OPTIONS :

Son sonore : Activé (par défaut) / Désactivé

Enreg. audio : Activé (par défaut) / Désactivé

- Date & heure : Réglez la DATE et HEURE comme désiré avec les boutons HAUT et BAS pour ajuster la valeur. Appuyez sur le bouton OK pour enregistrer le réglage et appuyez sur le bouton MENU pour revenir au MENU CONFIGURATION.

- Fuseau horaire / DST : Choisissez le réglage du fuseau horaire.

OPTIONS : -12 / -11 / -10 / -9 / -8 / -7 / -6 / -5 / -4 / -3.5 / -3 / -2.5 / -2 / -1 / GMT / +1 / +2 /

+3 / +4 / +5 / +6 / +7 / +8 / +9 / +10 / +11 / +12

• Langue : Choisissez la langue préférée.

OPTIONS : English(default) / Deutsche / Français / Nederlands / Italiano / Español /

- Pays : Choisissez un pays et un fuseau horaire.

OPTIONS : États-Unis / Canada / Chine / Mexique / Corée / Japon / Taiwan / Russie /

Espagne / Norvège / Finlande / Suède / Allemagne / France / Italie / Pays-Bas / Belgique

/ Danemark / Pologne / Royaume-Uni / Irlande / Inde / Autres

- Affichage inversé : Tourne l'écran LCD pour enregistrer à l'envers uniquement.

Remarque : Les boutons haut et bas restent identiques à la configuration par défaut.

OPTIONS :

Caméra avant : Activé / Désactivé (par défaut)

Caméra arrière : Activé / Désactivé (par défaut)

- Affichage miroir : Retourne l'écran LCD horizontalement pour enregistrer en miroir uniquement.

OPTIONS :

Caméra avant : Activé / Désactivé (par défaut)

Caméra arrière : Activé / Désactivé (par défaut)

- Réinitialiser : Réinitialise tous les paramètres aux valeurs par défaut de KENWOOD.

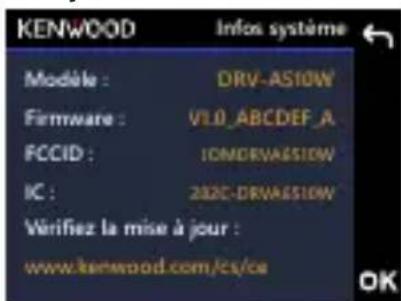

- Infos système : Affiche la version du firmware.

OPTIONS :

Infos système : Affiche la version actuelle du firmware ainsi que l'ID FCC et l'ID IC.

Info Carte : Affiche les informations de la carte mémoire.

Signal Satellite : Le nombre de signaux satellites reçus par le DRV-A510W.

Code PIN d'appairage de l'application : C'est le code PIN utilisé pour connecter à l'application. Si vous oubliez ce code PIN, vous pouvez toujours le consulter ou le modifier ici. Le code PIN par défaut est 671514.

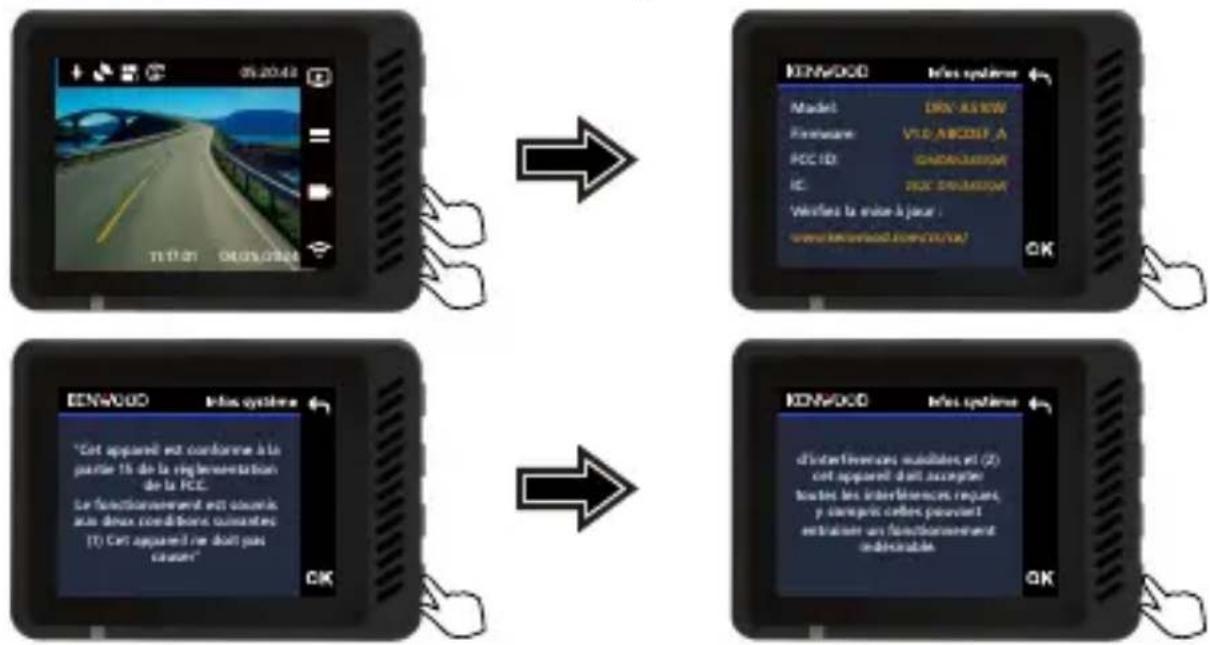

Remarque :

- Vérifiez que la Dashcam n'est pas en train d'enregistrer. Maintenez le bouton Protéger fichier 🔒 et le bouton Enregistrement REC enfoncés pendant 3 secondes sur l'appareil pour afficher les informations système.

05.20.43 11:11:01 04:03:08 ENWOOD Model: ENW-ASROW Hardware: VLD ABCDEF.A PCC ID: GANULATION IC: VDC DREAMON Wireless la valeur à jour : www.kenwood.com/CA/CA/ ENWOOD Enix systère "Cet appareil est conforme à la partie 16 de la réglementation de la PCC. Le fonctionnement est courais, aux deux conditions constantes (1) Cet appareil ne doit pas causes" ENWOOD Enix systère d'interférences systères et (2) cet appareil d'ant acceptés toutes les interférences règues, p ouvrant cêtes pouvant entrainer un fonctionnement indécrérable

Mode Lecture

Utilisez le bouton MODE pour accéder au MODE LECTURE lorsque le DRV-A510W n'est pas en train d'enregistrer.

En MODE LECTURE, vous pouvez vérifier les vidéos que vous avez enregistrées.

RÉPERTOIRES

Appuyez sur les boutons HAUT ou BAS pour naviguer dans le menu.

Protégé : Le répertoire contenant toutes les vidéos protégées.

Vidéo : Le répertoire contenant toutes les vidéos non protégées.

Remarque : Si le fichier vidéo est protégé en mode Lecture, il reste dans le répertoire vidéo.

Photo : Toutes les photos dand le fichier.

KENWOOD Lecture Protégé > Vidéo > Photo >

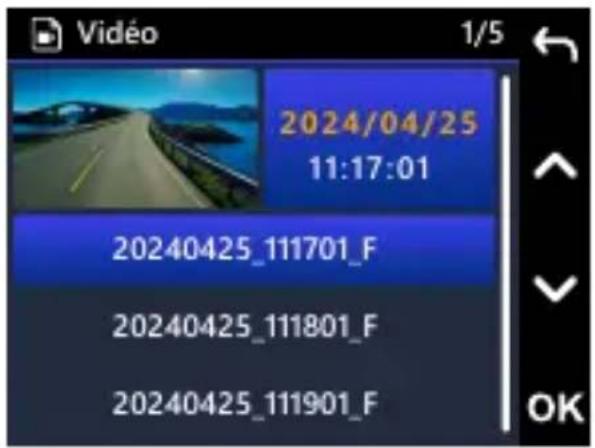

FICHIERS VIDÉO

Vidéo 1/5 2024/04/25 11:17:01 20240425_111701_F 20240425_111801_F 20240425_111901_F OK

Lecture Protéger Supprimer 20240425_111901_F OK

Utilisez les boutons HAUT et BAS pour choisir un fichier vidéo et appuyez sur le bouton OK pour choisir et jouer ce fichier vidéo.

Nom du fichier vidéo : Le format du nom du fichier vidéo est AAAAMMJJ_HHMMSS_[F/R].

AAAA : Années.

MM : Mois.

JJ : Jours.

HH : Heures.

MM : Minutes.

SS : Secondes.

F/R : Caméra avant ou arrière.

Par exemple, 20240425_111701_F signifie que ce fichier a été enregistré le 25 avril 2024, 11: 17: 01, F signifie la caméra frontale.

Lorsque vous utilisez le mode parking, le nom de fichier de l'enregistrement en mode parking commencera par un « P », par exemple, P20240425_111701_F. Le filigrane dans le fichier image est décrit ci-dessous.

KENN2000 25/04/2024 11:17:01 X: +3,80 Y: +1,02 Z: +1,65 30MPH N5°41'33.15" W62"42"33.15 Logo Date Heure Données d'accélération Vitesse Latitude et longitude

Tampon KENWOOD : Logo, peut être activé/désactivé dans le MENU VIDÉO.

Tampon d'heure et date : Date, Heure, peut être activé/désactivé dans le MENU VIDÉO.

Tampon d'information : Données d'accélération, de vitesse, de latitude & de longitude, peut être activé/désactivé dans le MENU VIDÉO.

Tampon de vitesse : Données de vitesse, peut être activé/désactivé individuellement. Tampon de plaque d'immatriculation : Numéro de plaque d'immatriculation, peut être activé/désactivé dans le MENU VIDÉO.

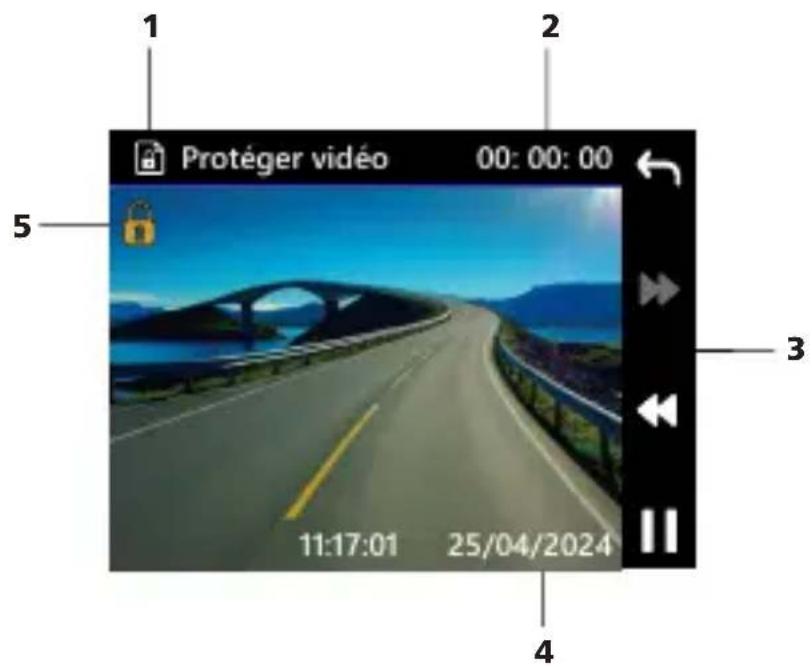

Protéger vidéo 00:00:00 1 2 3 4 5 11:17:01 25/04/2024

1. Type de fichier : Indique que le type de fichier est vidéo.

2. Lecture : Affiche la durée de lecture actuelle.

3. Commandes de lecture : Utilisez les boutons du DRV-A510W comme indiqué ci-dessous.

4. Date et heure : Indique la date et l'heure du fichier enregistré.

▶ LECTURE / PAUSE

RETOURNE au répertoire Vidéo / Protégé.

RETOUR RAPIDE.

AVANCE RAPIDE.

1. Fichier protégé : Indique que le fichier sélectionné est protégé.

FICHIERS PHOTO

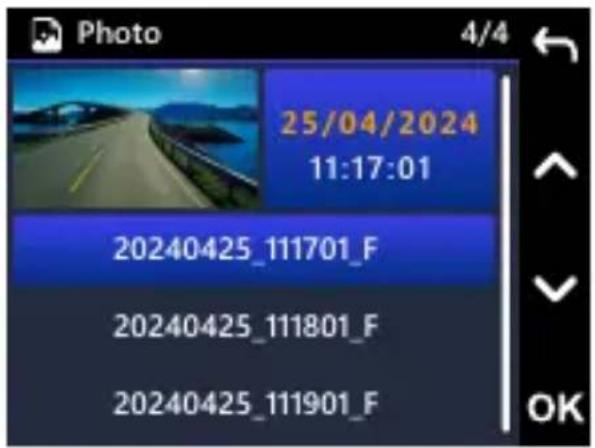

Photo 4/4 25/04/2024 11:17:01 20240425_111701_F 20240425_111801_F 20240425_111901_F OK

Photo 4/4 Lecture Protéger Supprimer 20240425_111901_F OK

Utilisez les boutons HAUT et BAS pour choisir un fichier photo et appuyez sur le bouton OK pour choisir et afficher cette photo.

Photo 4/4 11:17:01 25/04/2024 3

1. Type de fichier : Indique que le type de fichier est photo.
2. Commandes de lecture : Utilisez les boutons du DRV-A510W comme indiqué ci-dessous.
3. Date et heure : Indique la date et l'heure du fichier enregistré.

Précédent.
Suivant.

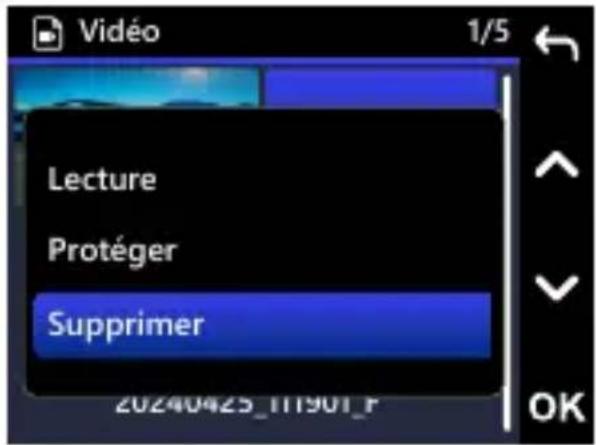

SUPPRESSION D'UN FICHIER

Utilisez les boutons HAUT et BAS pour choisir un fichier vidéo et appuyez sur le bouton OK pour choisir et supprimer ce fichier photo.

Remarque : LES FICHIERS PROTÉGÉS NE PEUVENT PAS ÊTRE SUPPRIMÉS.

Vous verrez les options suivantes :

Vidéo 1/5 Lecture Protéger Supprimer 20240425_111901_F OK

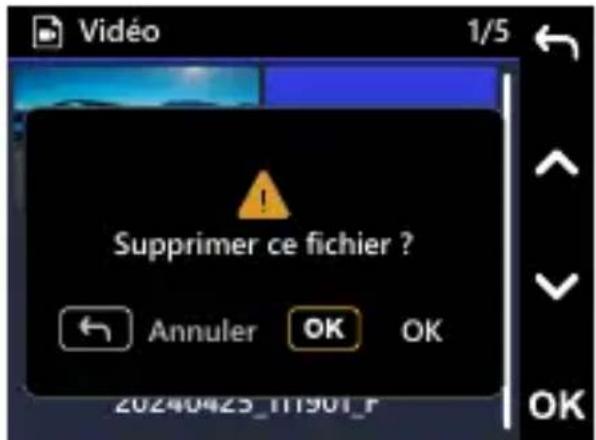

Une fois choisi, suivez les instructions à l'écran pour effacer le fichier sélectionné.

Supprimer ce fichier ? Annuler OK OK 20240425_111901_F

PROTÉGER / DÉPROTÉGER UN FICHIER

Utilisez les boutons HAUT et BAS pour choisir un fichier vidéo et appuyez sur le bouton OK pour choisir protéger / déprotéger cette vidéo.

Vous verrez les options suivantes :

Vidéo 1/5 Lecture Protéger Supprimer 20240423_111901_F OK

Une fois choisi, suivez les instructions à l'écran pour protéger le fichier sélectionné.

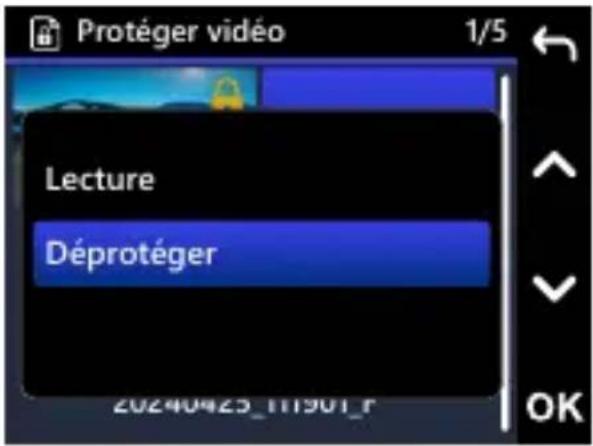

Protéger vidéo 1/5 Lecture Déprotéger 20240423_111901_F OK

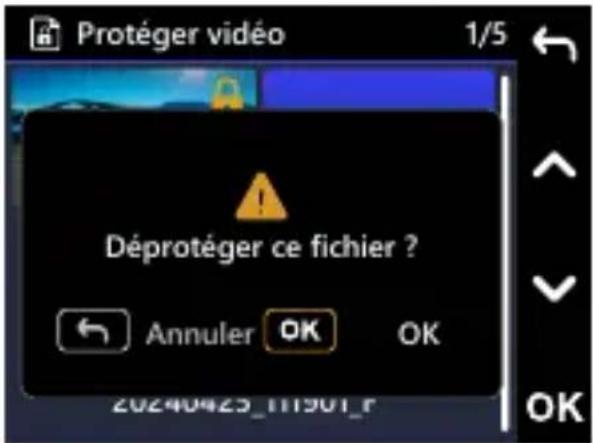

Une fois choisi, suivez les instructions à l'écran pour déprotéger le fichier sélectionné.

Protéger ce fichier ? Annuler OK OK 20240423_111901_F

Protéger vidéo 1/5 Déprotéger ce fichier ? Annuler OK OK 20240423_111901_F

« KENWOOD VIDEO PLAYER » est un logiciel de bureau pour l'affichage des vidéos enregistrées avec le dispositif.

Configuration requise pour le système « LECTEUR VIDÉO KENWOOD ».

SE : Microsoft Windows 11, Windows 10*

*Microsoft Visual C++ doit être installé.

*DirectX XAudio2 doit être installé.

SE : Apple macOS 12 (Monterey) ou une version plus récente

Installation du logiciel

Installez le logiciel sur un ordinateur avec lequel vous disposez de droits d'administrateur.

1. Téléchargez le programme d'installation depuis https://www.kenwood.com/cs/ce/
2. Installez en suivant les instructions à l'écran.
3. Nous vous recommandons de l'installer dans un emplacement différent du disque C.

Lecture :

KENWOOD VIDEO PLAYER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Add 20 Remove Group 21 Ungroup File Edit Rate Currency Breakdown JNOKOLO, UNTBLA ACNEOKA HOME NETFLY 22

1. Barre de progression vidéo

Déplacez la barre de progression vidéo vers l'arrière ou vers l'avant pour indiquer la date de la vidéo, la vitesse et le Capteur G.

2. Boutons de commande de la lecture vidéo :

Les options disponibles de gauche à droite sont : stop, dernier clip, dernière image, lecture, image suivante, clip suivant.

Les raccourcis clavier disponibles pour les options individuelles sont

(1) Lecture / Pause : espace
(2) Arrêt : échap
(3) Dernière image : gauche
(4) Image suivante : droite
(5) Clip suivant : N
(6) Clip précédent : B

3. Affichage plein écran :

Basculez pour afficher l'image en plein écran.

- Touche de raccourci : Alt + Entrée

4. Réglage du volume vidéo :

Déplacez-le pour changer le volume audio.

- Volume par défaut : 100%

5. Zoom numérique avant / arrière :

Roulez la molette de la souris vers l'avant/l'arrière sur la zone vidéo ou déplacez-le pour modifier le niveau de zoom avant/arrière.

6. Vitesse de lecture vidéo :

Cliquez pour augmenter/réduire la vitesse des vidéos de l'écran principal.

Les options de vitesse disponibles peuvent varier d'un quart à 4fois la vitesse originale.

- Vitesse par défaut : 1X

7. Bouton Partager :

Cliquez pour afficher différentes options de partage.

8. Mode d'édition vidéo :

Cliquez pour ouvrir la fenêtre de la fonction d'édition vidéo.

9. Capture d'écran :

Cliquez pour capturer l'image actuelle affichée sur l'écran principal et enregistrer le fichier dans l'espace sélectionné.

- Emplacement par défaut : répertoire racine de l'installation /Snapshot.

10. Vitesse :

Affiche la vitesse de la voiture dans la vidéo lorsqu'elle a été enregistrée. Vous pouvez changer l'UOM de la vitesse dans Configuration → Unité vitesse.

(Fonction disponible sur l'appareil avec GPS intégré seulement)

- Option pour l'unité de mesure (UOM) : Unité impériale ou unité métrique

- Unité de mesure par défaut : MPH

11. Données du Capteur G :

Affiche les données du Capteur G de la voiture de la vidéo lorsqu'elle a été enregistrée.

12. Graphique des données du Capteur G :

Affiche les données du Capteur G de la voiture de la vidéo lorsqu'elle a été enregistrée.

13. Vidéo enregistrée le :

Affiche la date et l'heure de la vidéo lorsqu'elle a été enregistrée.

14. Latitude :

Affiche la latitude de la vidéo lorsqu'elle a été enregistrée.

(Fonction disponible sur l'appareil avec GPS intégré seulement)

15. Longitude :

Affiche la longitude de la vidéo lorsqu'elle a été enregistrée.

(Fonction disponible sur l'appareil avec GPS intégré seulement)

16. Direction de conduite :

Affiche la direction de la vidéo lorsqu'elle a été enregistrée.

(Fonction disponible sur l'appareil avec GPS intégré seulement)

17. Vitesse moyenne :

Affiche la vitesse moyenne de la vidéo lorsqu'elle a été enregistrée.

(Fonction disponible sur l'appareil avec GPS intégré seulement)

18. Vitesse max :

Affiche la vitesse maximale de la vidéo lorsqu'elle a été enregistrée.

(Fonction disponible sur l'appareil avec GPS intégré seulement)

19. Google Maps :

Affiche l'emplacement de la vidéo lorsqu'elle a été enregistrée.

(Fonction disponible sur l'appareil avec GPS intégré seulement)

20. Ajouter un fichier / Supprimer un fichier :

Cliquez sur le bouton « Ajouter » pour afficher la fenêtre « Ajouter un fichier ». Cliquez sur le bouton « Supprimer » pour supprimer les fichiers sélectionnés dans la liste de lecture.

21. Regrouper les fichiers / Dégrouper les fichiers :

Vous pouvez regrouper plusieurs fichiers dans la liste de lecture pour les jouer comme un seul fichier et lier les données de chaque fichier pour les afficher dans le tableau de données. Par exemple, l'ajout de 5 fichiers d'une durée de 1 minute dans un groupe se finira par une durée d'affichage de 5 minutes indiquée dans le tableau de données. Le nom d'un groupe est une chaîne avec le nom du premier fichier suivi par le nombre de fichiers dans le groupe. C'est-à-dire, pour un groupe de 5 fichiers avec le nom du premier étant « 20180925_191823 », le nom du groupe sera alors « 20180925_191823(5) ».

22. Liste de lecture vidéo :

Une vignette vidéo apparaîtra dans ce tableau après les vidéos ajoutées dans la liste.

Comment éditer la vidéo :

LECTEUR VIDEO KENWOOD Edit Mode 00:27 ① OK Cancel 01:30 Cut Time 00:27 - 00:31 ② ③ ④ ⑤ Aid Remote Group Unigmua INFORMATION 20 G Time Latitude Longitude Compass Avg. Speed Max Speed

1. Modifiez la barre de progression de la vidéo en déplaçant le bloc blanc sur la ligne de temps pour définir la plage de l'édition de la vidéo.
2. Modifiez la plage de la vidéo. Vous pouvez entrer un nombre pour modifier la taille de cette plage.
3. Confirmez et cliquez pour valider la tâche en cours et passer à l'étape suivante.
4. Cliquez pour quitter le mode d'édition vidéo.
5. La barre système du logiciel et la liste de lecture vidéo ne marchent pas en mode d'édition vidéo.

Output Setting Audio & Data Remove the audio. Remove the GPS and O-Sensor data. Combine Videos Picture in Picture Choose Video Folder DoUserProgramFile2Player EditAccess20180616_Editx Select Folder OK Cancel

1. Supprimer un fichier audio :

Cochez pour supprimer le fichier audio de la vidéo exportée.

2. Supprimer les données du GPS et du Capteur G :

Cochez pour supprimer les données du GPS et du fichier du Capteur G de la vidéo exportée.

3. Exporter une image :

Choisissez le répertoire de stockage du fichier image et son nom.

Emplacement par défaut : répertoire racine de l'installation / Éditer la vidéo

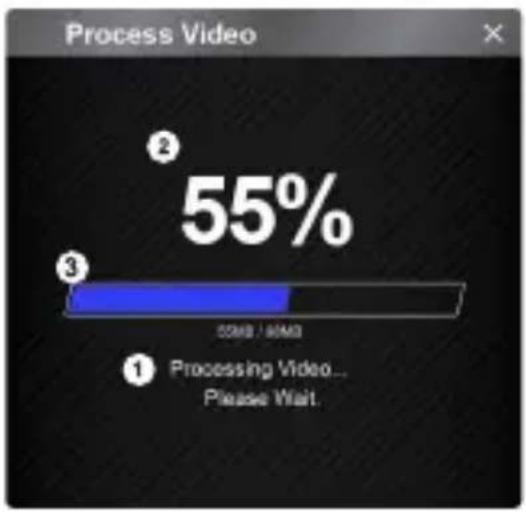

Process Video ② 55% ③ COMB / COMD ① Processing Video... Please Wait.

1. Traitement d'image :

Continuez avec le traitement de l'image une fois que les options d'exportation de l'image ont été configurées.

2. Statut d'exportation (1) :

La progression de l'exportation du fichier image est présentée sous forme de pourcentage " % " et est synchronisée avec l'élément 3.

3. Statut d'exportation (2) :

La progression de l'exportation du fichier image est présentée par un cadre rempli de lignes colorées en couches et synchronisé avec l'élément 2.

L'exportation est terminée une fois que le cadre est entièrement rempli avec les lignes colorées en couche.

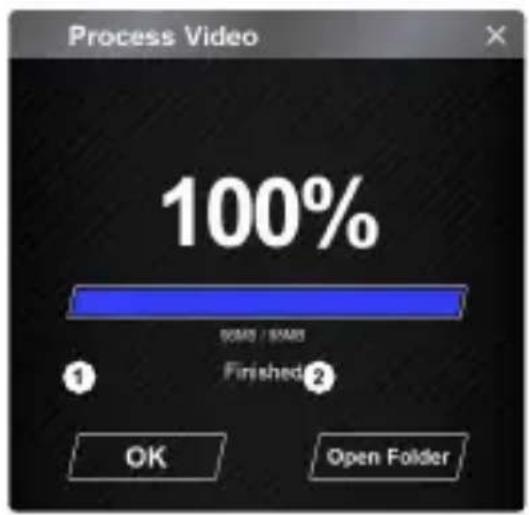

1. OK :

Cliquez pour revenir à la page du mode Lecture.

2. Ouvrir un répertoire :

Cliquez pour ouvrir des répertoires contenant des fichiers d'images enregistrés.

1. Réessayer :

Cliquez pour exporter à nouveau le fichier image avec les paramètres précédents.

2. Annuler :

Cliquez pour annuler l'exportation du fichier image et retourner à la page d'édition vidéo.

1. Oui :

Cliquez pour revenir à la page du mode Lecture.

2. Non :

Cliquez pour annuler l'exportation du fichier image et retourner à la page d'édition vidéo.

Mode Partager

LECTEUR VIDEO KENWOOD Share Videos Choose Videos Choose Preview Unloading Video Unload Completed Step 1.Choose Videos Use Current Video Use Other Video C:\Users\Program Files\CIFla Select Folder Next > 00:22 20 Up Down Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up Up

Cliquez sur Partager → Partager des vidéos dans la barre système du logiciel en haut dans la fenêtre ou sur l'icône de partage avec la communauté dans l'interface pour afficher la fenêtre de partage.

1. Pour partager la vidéo en cours :

Lorsque deux fichiers sont en cours de lecture, celui avec une icône de haut-parleur sera partagé.

2. Pour partager une vidéo qui n'est pas en train d'être lue :

Cliquez et ouvrez la fenêtre de sélection de fichiers.

3. Étape suivante :

Cliquez pour passer à l'étape suivante.

LECTEUR VIDÉO KENWOOD Share Videos Step 2.Choose Platform 1 YouTube 2 Privacy: Public Private Untitled 3 Title: Auto 30190422_Greestofun 4 < Back 5 Next >

1. Choisissez une plate-forme communautaire :

Vous ne pouvez choisir qu'une seule plate-forme communautaire ; celle qui a été sélectionnée sera indiquée par un cercle en couleur.

2. Choisissez le mode de protection des données :

Vous pouvez choisir entre les modes de partage suivant : Public, Privé et Non listé lorsque vous téléchargez la vidéo.

3. Télécharger le titre :

L'élément du titre définira le nom de la vidéo lorsque vous téléchargez la vidéo, vous pouvez choisir l'option Auto : "JJ/MM/AAAA (défaut) - Caméra de bord - LECTEUR VIDÉO KENWOOD" ou choisissez le titre vous-même.

4. Dernière étape :

Cliquez pour revenir à la dernière étape.

5. Étape suivante :

Cliquez pour passer à l'étape suivante. (Lorsque vous cliquez sur YouTube, une page web s'ouvre pour vous permettre de vous connecter à votre compte. Après avoir complété l'autorisation de connexion, le bouton Suivant s'affiche).

1. Échec de téléchargement de fichier :

Cette page s'affiche si un téléchargement a échoué ou s'il y a un délai d'attente de connexion au serveur.

2. Dernière étape :

Cliquez pour revenir à la dernière étape.

LECTEUR VIDEO KENWOOD Share Videos Step 3. Uploading Videos Connecting to YouTube... Please Wait. < Cancel

1. Connexion à une plate-forme communautaire :

Le message « Connexion aux médias sociaux...... Veuillez patienter » s'affiche lorsqu'une connexion est en cours. Votre navigateur par défaut affichera et se connectera à la plate-forme communautaire sélectionnée. Vous devez utiliser votre ID de compte sur la plate-forme pour la connexion la première fois seulement (vous n'en aurez plus besoin après la première fois).

2. Annuler :

Cliquez pour revenir à la dernière étape.

LECTEUR VIDEO KENWOOD Share Videos Step 3. Uploading Videos ① 66% ② ③ USB/198HD Uploading Videos to YouTube... Please Wait. ④ < Cancel 00:27 20 Time Lambus- Longitude Company Avg. Speed Max Speed

1. Statut de téléchargement (1) :

La progression de téléchargement du fichier du fichier image est présentée sous forme de pourcentage " % " et est synchronisée avec l'élément 2.

2. Statut de téléchargement (2) :

La progression de chargement du fichier image est présentée par un cadre rempli de lignes colorées en couches et synchronisé avec l'élément 1. Le chargement est terminé une fois que le cadre est entièrement rempli avec les lignes colorées en couche.

3. Progression de chargement :

Le premier numéro est le nombre de Mo chargé et le second est le total pour le chargement.

4. Annuler :

Cliquez pour revenir à la dernière étape.

Cliquez pour revenir aux informations du mode Lecture.

Connectez le DRV-A510W avec vos appareils mobiles en utilisant la fonction de liaison sans fil.

1. TÉLÉCHARGER KENWOOD DASH CAM MANAGER

« KENWOOD DASH CAM MANAGER » est une application de lecture vidéo entièrement gratuite. Elle peut être utilisée pour contrôler à distance et prévisualiser en direct, sur une courte distance, ou télécharger et vérifier des vidéos à partir de DRV-A510W. Grâce à sa fonction de cartographie, les utilisateurs peuvent visualiser l'itinéraire, la vitesse, la latitude, la longitude et la direction du trajet. Les utilisateurs peuvent aussi facilement éditer la longueur de la vidéo pour la télécharger rapidement et la partager avec leurs amis, leur famille et les compagnies d'assurance.

Veuillez télécharger KENWOOD DASH CAM MANAGER depuis l'App Store / Google Play.

1:15 5G Search KENWOOD DASH CAM MANAGER KENWOOD GET AGE CATEGORY DEVELOPER LANGUAGE 4+ Years 03.8 Photo & Video JACKERWOOD EN + 9 Maps Video Pro Film on iPhone Cam Film on Video 128PCNT9 26/NE113.04 26/NE122.04 26/NE122.04 Display Clusters Image Mobile Scanout

Configuration minimale du système d'exploitation : iOS 15 et supérieur / Android 10 et supérieur.

2. OUVRIR L'APPLICATION KENWOOD DASH CAM MANAGER SUR VOTRE APPAREIL MOBILE

La première fois que vous ouvrez l'application, deux notifications s'affichent.

1. Vous devez autoriser « KENWOOD DASH CAM MANAGER » à accéder aux photos et vidéos de cet appareil « Autoriser tout ». (utilisateurs Android uniquement)
2. Vous devez autoriser « KENWOOD DASH CAM MANAGER » à accéder aux informations de localisation de cet appareil « Pendant l'utilisation de l'application ». (Utilisateurs Android et iOS)
   Les images suivantes sont fournies à titre de référence.

Android

1. Choisissez l'image MKII pour accéder à l'application MKII.

11:15 KENWOOD © 2026 JAVOEMBOOD Corporation Choisissez votre caméra de bord. MKI MKII

Appuyez sur l'icône STYLO ∠ sur la page TABLEAU DE BORD, puis appuyez sur l'icône + + pour accéder à la page AJOUTER UN APPAREIL.

11:15 Tableau de bord Toutes les câmiras de bord (0) Par définit (E) Tableau de bord Toutes les câmiras de bord (0) Par définit (E)

Le téléphone commencera à rechercher les appareils à proximité. Si des appareils sont détectés, ils s'affichent dans la liste ci-dessous. Choisissez ensuite l'appareil que vous souhaitez ajouter et appuyez sur le bouton AJOUTER Ajouter .

Remarque :

- Veuillez vous assurer que votre caméra de bord est actuellement sous tension et qu'elle n'est pas en mode Menu ou Lecture. L'activation de la Liaison sans fil n'est pas prise en charge dans ces modes. Cependant, elle est prise en charge en mode Vidéo et en mode Liaison sans fil.

11:15 Ajouter un appareil Active la connexion sans fil et Bluetooth sur votre telephone, puis appuyez sur le bouton Liaison sans fil. Apres avoir accédé su mode Liaison sans fil, venfées si le SSID de l'appareil est le même que celui affiché dans la liste ci-dessous. Si c'est le cas, appuyez sur le bouton Ajouter pour ajouter l'appareil. Caméra de bord DRV-AS10W ba7 Ajouter

4. PRÊT À UTILISER

Félicitations, vous avez ajouter et appairer l'appareil avec succès. Veuillez appuyer sur le bouton TERMINÉ Terminé pour revenir à la page TABLEAU DE BORD.

11:15 Ajouter un appareil Appairage terminé ! Vous pouvez maintenant vous connecter à la caméra de bord via Liaison sans fil. Terminé

Lorsque vous retournez à la page TABLEAU DE BORD, vous pouvez voir que l'appareil que vous venez d'ajouter est visible. Un voyant vert indique que l'appareil est dans la plage de connexion. Lorsque vous cliquez sur l'appareil, une fenêtre s'ouvre pour entrer le code PIN d'appairage. Si vous utilisez le code PIN par défaut de l'appareil, l'application a déjà configuré le code PIN par défaut pour vous : 671514. Cliquez sur le bouton √ √ pour connecter l'appareil. Si vous avez défini votre propre code PIN pour votre appareil, veuillez entrer le code PIN que vous avez défini.

Remarque :

• Veuillez vous assurer que votre caméra de bord est actuellement sous tension et qu'elle n'est pas en mode Menu ou Lecture. L'activation de la Liaison sans fil n'est pas prise en charge dans ces modes.
  Cependant, elle est prise en charge en mode Vidéo et en mode Liaison sans fil.

11:16 Tableau de bord Toutes les caméras de bord (1) Par définit Only-AS10W ba7 Pour la commande

Tableau de bord Code PIN d'appairage de l'application PIN 671514 Veuillez entrer le code PIN d'appairage de l'application. Le code PIN d'appairage par défaut est 671514, mais si vous avez défini votre propre PIN sur votre caméra de bord, veuillez entrer le code PIN que vous avez défini. Si vous oubliez votre PIN, vous pouvez toujours voir ou changer votre PIN dans votre caméra de bord en accédant au menu Configuration > Infos système > Code PIN d'appairage. Se vaive du PIN ✓ ×

Après avoir cliqué sur √, votre téléphone affichera la connexion et vous accèderez à la page DASHCAM. Votre caméra de bord changera du mode Vidéo au mode Liaison sans fil, et une fois la connexion terminée, votre caméra de bord affichera Connecté. Félicitations ! Vous pouvez maintenant utiliser toutes les fonctions sans fil.

Remarque :

• Parfois, en raison de certaines anomalies de connexion, une connexion ne pourra pas être établie. Veuillez suivre les instructions affichées dans l'application pour terminer la connexion.
• Un appareil mobile ne peut se connecter qu'à une seule caméra de bord à la fois via un réseau sans fil, et vous devez connecter votre appareil pour l'utiliser.

03.22 11:17:01 25/04/2024 KENWOOD Liaison sans fil Déconnecter l'appareil SUD : DRY AVIEMI bus? Verditer surée l'application KENWOOD DASHCAM MARIMIR et d'haier le 1988 qui corrugée à votre carrière de bord. KENWOOD Liaison sans fil Appareil connecté SUD : DRY AVIEMI bus? Verditer surée l'application KENWOOD DASHCAM MARIMIR et d'haier le 1988 qui corrugée à votre carrière de bord.

GÉRER LES APPAREILS CONNECTÉS (PAGE DE TABLEAU DE BORD)

AJOUTER / SUPPRIMER / RENOMMER / REGROUPER des appareils connectés sur votre appareil mobile.

Appuyez sur l'appareil connecté que vous venez d'ajouter dans la page TABLEAU DE BORD. Vous verrez un indicateur vert • à côté de l'appareil, signifant que l'appareil se connecte à votre appareil mobile, puis vous accéderez à la page TABLEAU DE BORD.

Nom du groupe Nom de l'appareil État de connexion Page de téléchargement Page du tableau de bord Configuration du groupe Indicateur d'état du signal Couleur verte : Dans la plage de connexion Couleur rouge : Hors de la plage de connexion Menu Éditer les appareils Page À propos Le nombre total d'appareils Nombre d'appareils dans le groupe Ajouter un groupe 11:15 Tableau de bord Toutes les caméiras de bord (1) Par défaut (1) Groupe1 (3) Ajouter un groupe 11:15 Renommer / Supprimer un groupe Ajouter un appareil Renommer / Regrouper un appareil Supprimer un appareil

Lorsque vous ouvrez la page TABLEAU DE BORD, vous verrez trois pages (TABLEAU DE BORD / MENU / LECTURE) dans la barre de navigation inférieure. Vous pouvez toujours appuyer dessus pour changer de page. Si vous souhaitez revenir à la page TABLEAU DE BORD, appuyez simplement sur le bouton RETOURNER À LA PAGE PRÉCÉDENTE <.

CONTRÔLE ET UTILISATION (PAGE TABLEAU DE BORD)

Contrôlez la fonction FLUX LIVE / ENREGISTREMENT VIDÉO / ENREGISTREMENT AUDIO / PROTÉGER FICHIER sur votre appareil mobile.

Retour à la page Tableau de bord 11:15 DRV-AS10W ba7 Démarrer / Arrêter le flux Live Plein écran Capture d'écran Enregistrement audio / sourdine Protéger le fichier Enregistreur audio Protéger Sélection de l'écran Affichage des deux caméras Affichage de la caméra avant Affichage de la caméra arrière Commencer / Arrêter l'enregistrement Page du menu Enregistrement Page de la caméra de bord Page de lecture

ACCÉDER AU MENU VIDÉO ET AU MENU CONFIGURATION (PAGE DE MENU)

AJUSTER LES RÉGLAGES sur votre appareil mobile. Ces paramètres seront synchronisés avec la caméra de bord.

Retour à la page Tableau de bord Menu Vidéo Menu Réglages Page du menu Page de la caméra de bord 11:16 DRV-AS10W ba7 VIVID CONFIGURATION Menu Configuration DIPOSITION Camera frontale Capteur de mode Pirsengs Detection de vibrations Décartover Detection de mouvement Décartover Intenselle de temps LID du mode Parking Actué lors du ouzouvement Capteur G Moyenne GPS Unité de vitesse MPA Page de lecture

Retour à la page Tableau de bord Menu Vidéo 11:15 DRV-AS10W bus7 VIVIO CONFIGURATION Menu Configuration Song de l'apprel Bip Enregistréur audio AUTOCHARGE INVERSE Camera frontale AUTOCHARGE MIRROR Camera frontale Page du menu Page de la caméra de bord Formater la carte SD Heure & Date 25.04/2028 11.17.01 Fusseau horaire / DST Page de lecture

AFFICHAGE ET TÉLÉCHARGEMENT DE FICHIERS (PAGE DE LECTURE)

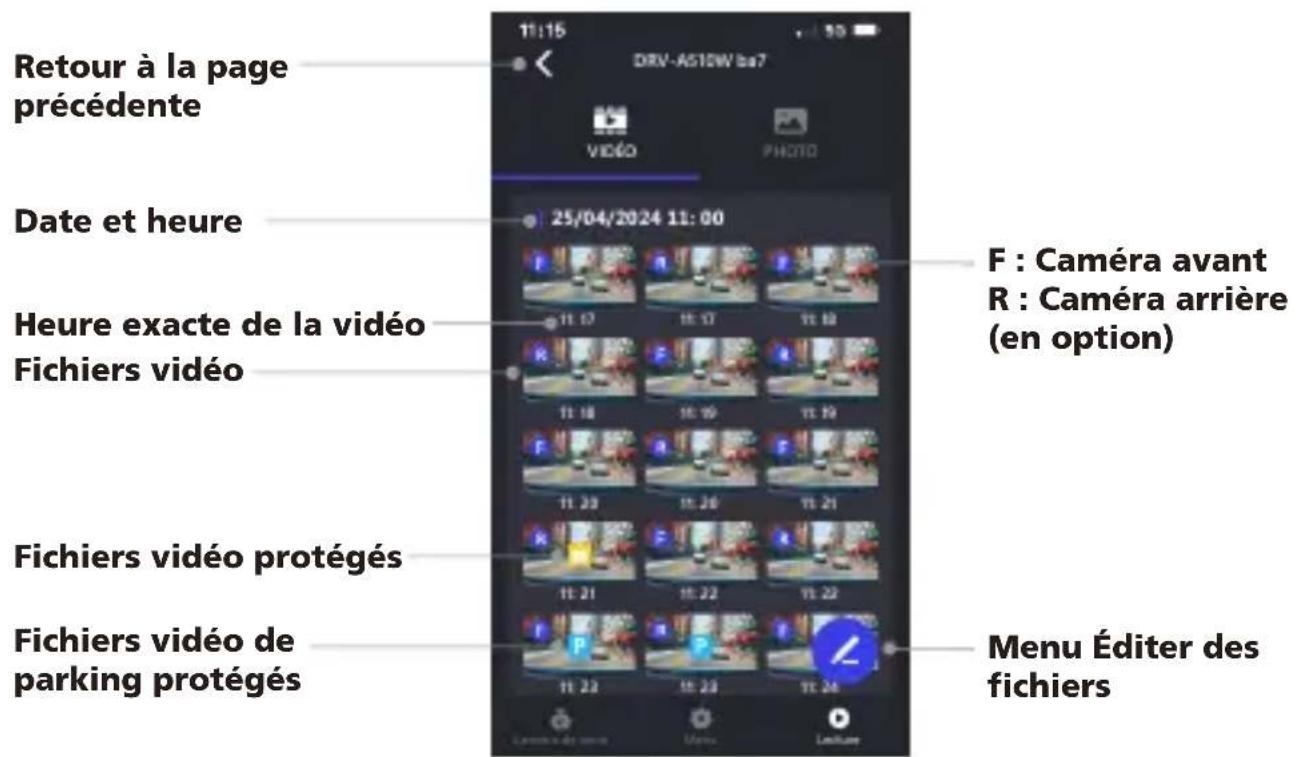

LECTURE (PROTÉGER / DÉPROTÉGER / SUPPRIMER) ou TÉLÉCHARGER les vidéos du

DRV-A510W connecté sur votre appareil mobile.

Retour à la page Tableau de bord Lecture de fichiers vidéo La date des fichiers vidéo La durée des fichiers vidéo (surbrillance) Page du menu Page de la caméra de bord 11:16 DRV-AS12W 5a7 Lecture de fichiers photo 01:00 02:00 03:00 04:00 05:00 06:00 07:00 08:00 09:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 26/04/2024 La durée des fichiers protégés La durée des fichiers en mode parking La durée des fichiers protégés et du mode parking Page de lecture

Retour à la page précédente Date et heure Heure exacte de la vidéo Fichiers vidéo Fichiers vidéo protégés Fichiers vidéo de parking protégés 25/04/2024 11:00 F : Caméra avant R : Caméra arrière (en option) Menu Éditer des fichiers

Retour à la page précédente Jouer / Arrêter la vidéo sélectionnée Chronologie de la vidéo sélectionnée La vidéo sélectionnée (surbrillance) Plein écran 25/04/2024 11:00 Télécharger les fichiers Supprimer les fichiers Déprotéger les fichiers Protéger les fichiers

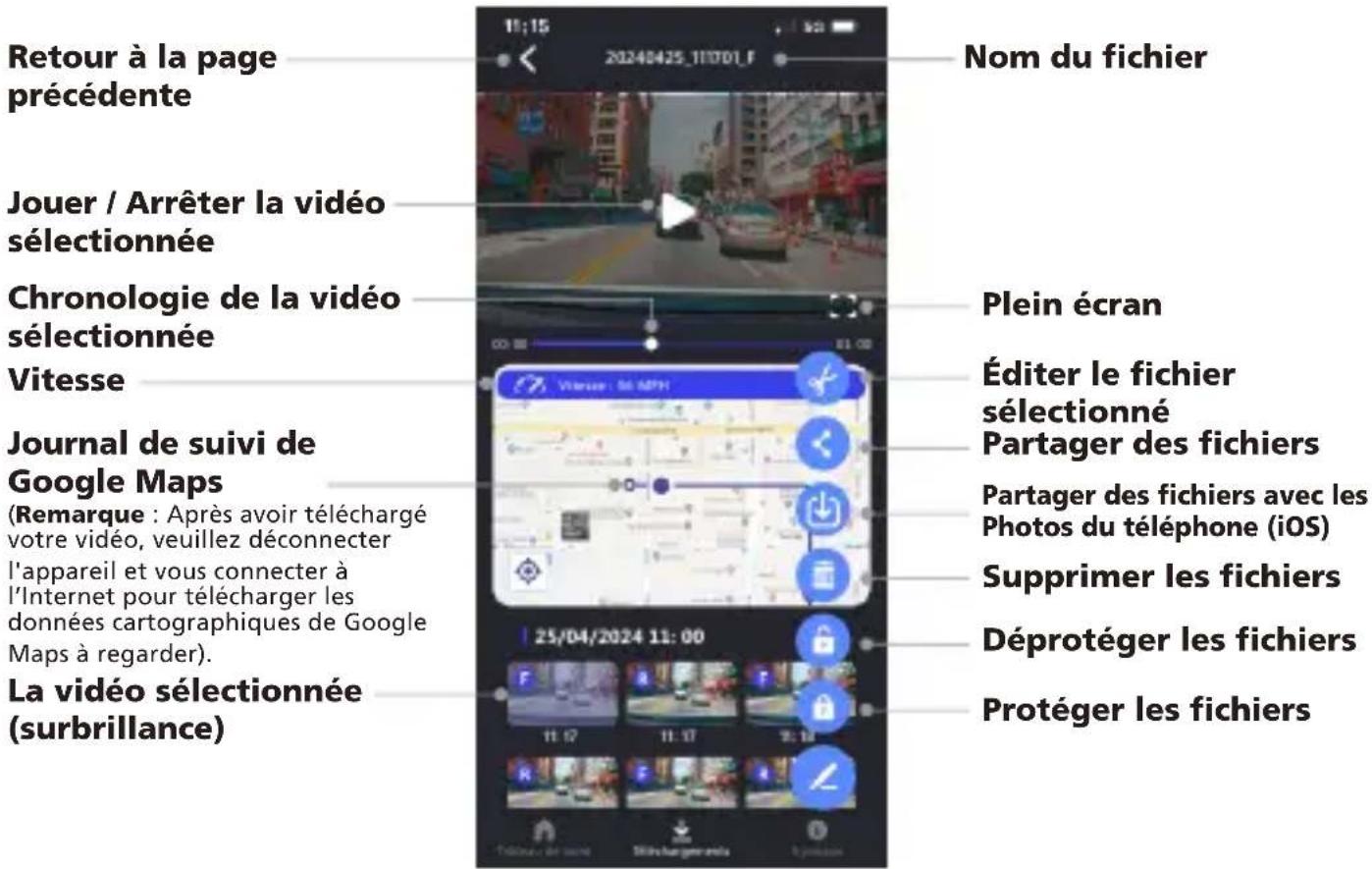

COUPER ET PARTAGER LES FICHIERS TÉLÉCHARGÉS (PAGE DE TÉLÉCHARGEMENTS)

Permet d'utiliser non seulement LECTURE (PROTÉGER / DÉPROTÉGER / SUPPRIMER)

pour les fichiers téléchargés avec les données de vitesse et la fonction Google Maps, mais aussi de COUPER et PARTAGER les fichiers avec vos amis et parents sur votre appareil mobile.

Lecture de fichiers vidéo téléchargés Date et heure Heure exacte de la vidéo Fichiers vidéo Fichiers vidéo protégés Page de téléchargement Page du tableau de bord 11:15 Teléchargements Lecture de fichiers photo téléchargés F : Caméra avant R : Caméra arrière (en option) E : Vidéo éditée Menu Éditer des fichiers Page À propos

Retour à la page précédente Jouer / Arrêter la vidéo sélectionnée Chronologie de la vidéo sélectionnée Vitesse Journal de suivi de Google Maps (Remarque : Après avoir téléchargé votre vidéo, veuillez déconnecter l'appareil et vous connecter à l'Internet pour télécharger les données cartographiques de Google Maps à regarder). La vidéo sélectionnée (surbrillance) Nom du fichier Plein écran Éditer le fichier sélectionné Partager des fichiers Partager des fichiers avec les Photos du téléphone (iOS) Supprimer les fichiers Déprotéger les fichiers Protéger les fichiers

La fonction Couper/Éditer est très simple à utiliser, sélectionnez la longueur de la vidéo que vous voulez, et appuyez sur le bouton √ √ pour enregistrer la vidéo modifiée.

Retour à la page précédente Le nom du fichier édité Choisir le spectre que vous voulez conserver Vous pouvez conserver ou supprimer l'audio Appuyez pour envoyer la vidéo éditée

Comment éditer la vidéo :

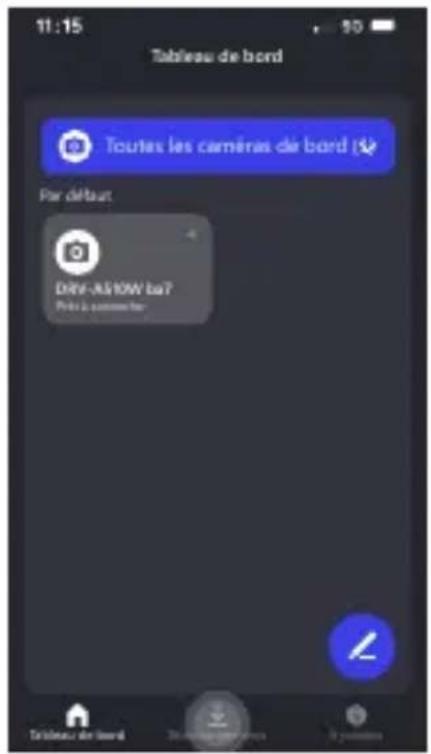

1. Accédez à la page Téléchargements.

Tableau de bord Toutes les caméras de bord! Par défaut DNR-AS10W ba? Prin le connenter

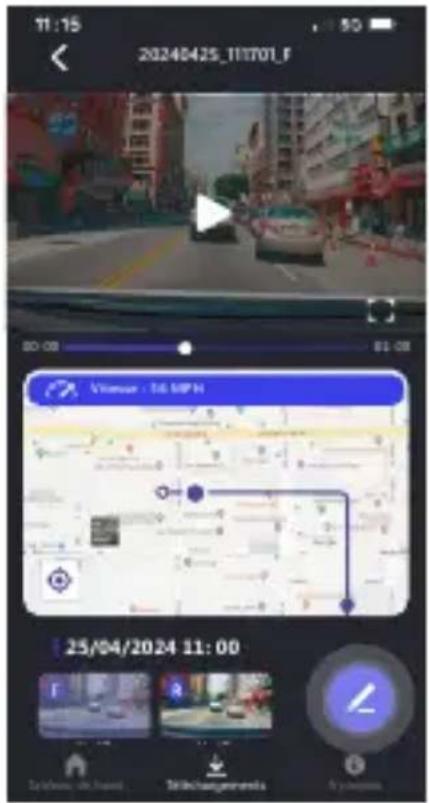

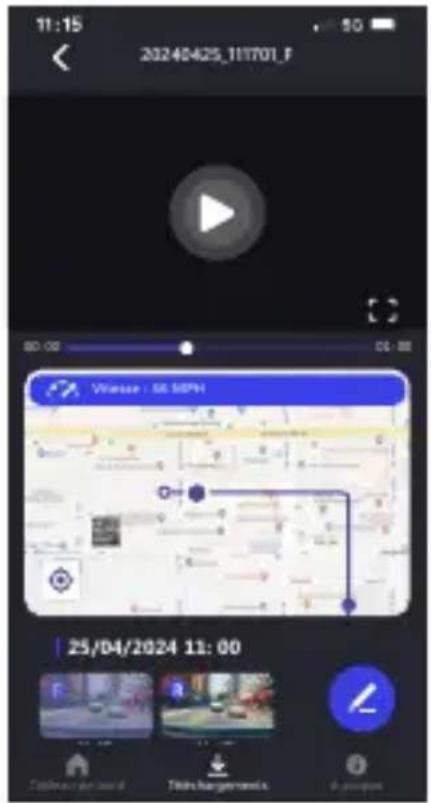

1. Cliquez sur Lecture pour regarder la vidéo.

11:15 20240425_111701_F 60:00 00:00 Venus : 56.50PM 25/04/2024 11:00 Tsdwass der lang d Törs kurgemend s d jumus

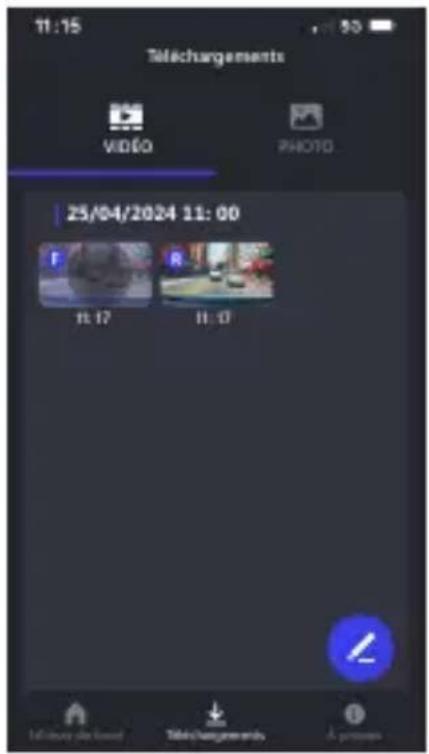

1. Cliquez sur le fichier que vous voulez éditer.

11:15 Téléchargements VIDEO PHOTO 25/04/2024 11:00 F R II.17 II.17 Lfd (any de l'horde) Téléchargements A protein

1. Cliquez sur l'icône Stylo.

11:15 20240425_111T01_F Vitmosur - 16 SIPN 25/04/2024 11:00

1. Cliquer sur l'icône Éditer. 6. Glisser les curseurs de temps des

deux côtés pour déterminer la plage du clip.

11:15 20240425_111701_F Vitienne : 86 MPH 25/04/2024 11:00

1. Lorsque vous avez décidé, appuyer sur l'icône √ pour exporter la vidéo.

11:15 Telechargements 20240426_111501_E 08:11 00:00 01:00

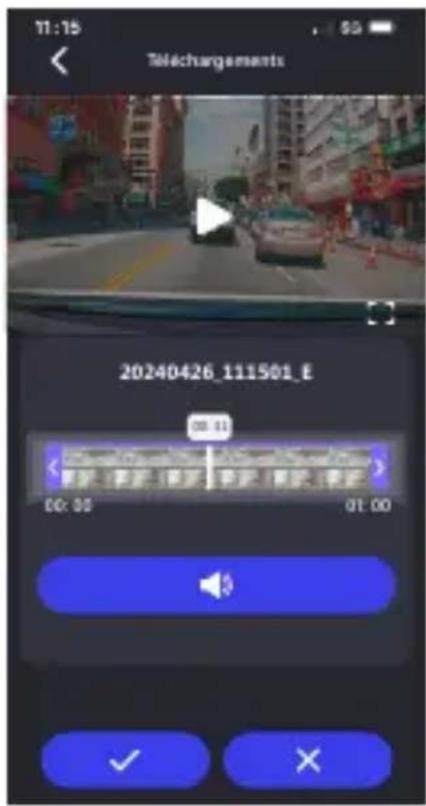

1. La vidéo avec « E » est la vidéo éditée.

11:15 Téléchargements 20240426_111501_E 08:11 00:00 01:00

11:15 Téléchargements VIDEO PHOTO 26/04/2024 11:00 11:15 25/04/2024 11:00 11:17 11:17 TéléARGÉS DE VOUTEURÉS TELECHANGES A PROGRESS

Si vous utilisez un système Android, la vidéo sera automatiquement enregistrée dans votre application Photos. Si vous utilisez un système iOS, transférez-la dans votre application Photos en cliquant sur l'icône du stylo / Partager vers l'icône Photos du téléphone 📊.

RÉGLAGES DE L'APPLICATION ET INFORMATIONS UTILES (PAGE À PROPOS)

Modifiez les réglages LANGUE / UNITÉ DE VITESSE / FORMAT DE LA DATE et vérifiez le MODÈLE / VERSION DU FIRMWARE / MISE À JOUR DU FIRMWARE / VERSION DU LOGICIEL / NETTOYER LE CACHE DES TÉLÉCHARGEMENT / TUTORIEL POUR LA PREMIÈRE UTILISATION / MANUEL DE L'UTILISATEUR / SITE WEB

OFFICIEL sur votre appareil mobile.

Réglages universels de l'application

Informations sur l'appareil connecté

Mettre à jour le firmware avec l'application mobile Tutoriel pour la première utilisation

Manuel de l'utilisateur Visiter le site Web officiel

Version actuelle de l'application Page du tableau de bord

11:15 A propos KENWOOD RESELLS DES APLI Langue Français Unise Unise empatriale Format de la date JNVR/ATAKA INFORMATIONS SUR LA CAMERA DE BORD Modele DRV-ASIDW ba7 Vec. du firmware V1.0_ABCDEF_A Mise à jour du firmware Le firmware actual rel jour Officer le cadre des téléchargements 4.000 Tutorial pour la première utilisation Déactiver Manuel de l'utilisateur Site Web officiel Politique de confidentialité Permissions Application : V1.1.9

Vider le cache des téléchargements vidéo inachevés

Page À propos Page de téléchargement

Lorsque vous utilisez un câble USB tiers (supportant uniquement USB-A vers USB-C) pour connecter le DRV-A510W à votre ordinateur, l'écran LCD affichera deux options disponibles.

KENWOOD Stockage USB Caméra de bord

Utilisez les boutons HAUT et BAS pour choisir la fonction désirée et appuyez sur le bouton OK pour continuer.

STOCKAGE USB (EN OPTION)

Lorsque vous avez connecté le DRV-A510W à l'ordinateur, la caméra fonctionnera comme un lecteur de carte. Votre ordinateur ouvrira une fenêtre contextuelle pour ce disque pour vous permettre de parcourir tous les fichiers vidéo et photo.

Remarque :

- Le DRV-A510W est un appareil en « lecture seule ». Si vous voulez copier/effacer/éditer des fichiers, veuillez retirer la carte Micro SD et utilisez un autre lecteur de carte pour la connecter votre ordinateur.

RAPPEL : Éteignez toujours votre DRV-A510W avant de le déconnecter de votre ordinateur.

- Le câble d'alimentation auto type C fourni n'est pas capable de transférer des données ; il sert uniquement à l'alimentation. Si vous utilisez un câble tiers USB-A vers USB-C avec fonction de transfert de données pour connecter la caméra à un ordinateur, la caméra fonctionnera comme un lecteur de carte lorsque vous sélectionnez Stockage USB sur la caméra. Un nouveau lecteur s'ouvrira sur votre ordinateur, vous permettant de parcourir tous les fichiers vidéo et photo. L'appareil ne prend pas en charge les câbles USB type C avec chargement rapide PD (Power Delivery) ni les câbles USB-C vers USB-C.

CAMÉRA RE BORD

Lorsque vous choisissez cette option, le DRV-A510W s'allume et fonctionne normalement pendant le chargement de l'appareil.

Remarque :

- RAPPEL : Veuillez toujours éteindre le DRV-A510W avant de le déconnecter de votre ordinateur.

L'équipe KENWOOD continuera à mettre à jour le firmware de temps en temps pour améliorer l'expérience utilisateur de nos clients. Lorsque vous avez enregistré votre produit sur le site web de KENWOOD, nous vous enverrons des informations sur la nouvelle mise à jour du firmware. Vous pouvez également visiter le lien ci-dessous de temps en temps pour vérifier s'il y a une nouvelle mise à jour du firmware disponible :

Il y a deux façons de mettre à jour le firmware de l'appareil : (A) Mises à jour OTA avec l'application KENWOOD DASH CAM MANAGER sur un smartphone et (B)

Téléchargement du dernier firmware à partir de l'Internet et mise à jour de l'appareil en utilisant une carte mémoire avec votre PC.

Veuillez suivre les instructions suivantes dans l'ordre :

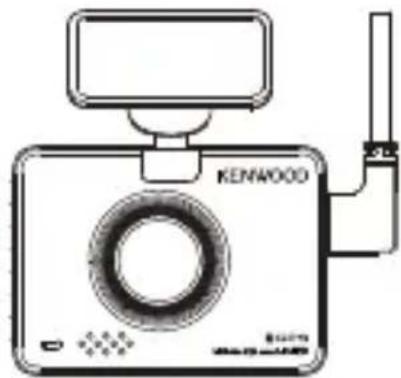

(A) Mises à jour OTA avec l'application KENWOOD DASH CAM MANAGER sur un smartphone

1. Ouvrez l'application KENWOOD DASH CAM MANAGER sur votre téléphone et naviguez jusqu'à la page TABLEAU DE BORD MKII. Lorsque votre téléphone détecte une nouvelle version du firmware, « Mises à jour disponibles » s'affiche sous le nom de votre appareil, et un point jaune apparaît à côté de la page A PROPOS indiquant la présence d'un nouveau firmware.

11:15 Tableau de bord Toutes les caméras de bord (1) Par défaut DRU-ASYOW ba? Utilit à jour documente

1. Allez dans la page A PROPOS et vous verrez l'option « Mise à jour du firmware » affichant « Mise à jour du firmware le plus récent » avec un point jaune. Cliquez dessus et sélectionnez l'appareil que vous souhaitez mettre à jour.

11:15 À propos PROVISIONS APPUI Langue Françale Unite Unite impériale Format de la date MMVU/ARAAA INFORMATIONS SUR LA CAMERA DE BOND Modelle DRV-AS10W ba7 Ver. du firmware V1.6_ARCDTF_A Nise à jour du firmware Vibré à jour du firmware Effacer le cache des bléchargements 38 Tutoutel pour la première utilisation Directive Manuel de l'utlinisateur Site Web officiel Politique de confidentialité Application : V1.0 Dabouv de l'beaud Nislaugementes À propos 11:16 À propos PROVISIONS APPUI Langue Françale Unite Unite impériale Format de la date MMVU/ARAAA INFORMATIONS SUR LA CAMERA DE BOND Modelle DRV-AS10W ba7 Ver. du firmware V1.6_ARCDTF_A Nise à jour du firmware Vibré à jour du firmware Effacer le cache des bléchargements. Tutoutel pour la première utilisation Directive DRV-AS10W ba7 Unite

1. Lorsque vous cliquez dessus, vous serez dirigé vers la page de mise à jour du firmware. Suivez les instructions sur l'écran pour télécharger le dernier firmware et confirmez la mise à jour.

Mise à jour du firmware Téléchargement du firmware Veuillez appuyer sur le bouton « Télécharger » ci-dessous pour télécharger la dernière version du firmware. Avant de télécharger, assurez-vous que votre téléphone est connecté à l'internet et ne débranchez pas l'appareil. Télécharger Mise à jour du firmware Téléchargement... 46% Veuillez patienter Suivant

1. À ce point, le téléphone transmet le firmware téléchargé sur l'appareil via la fonction Liaison sans fil.

Téléchargement... 46% Veuillez patienter Suivant Mise à jour du firmware Téléchargement... 100% Veuillez cliquer sur le bouton • Suivant • ci-dessous pour passer à l'étape suivante. Le firmware sera transmis à l'appareil via la fonction Liaison sans fil. La transmission du firmware prendra environ 1-2 minutes. N'éteignez PAS l'appareil pendant cette transmission. Suivant

1. Lorsque le transfert est terminé, appuyez sur « Mise à jour » sur votre téléphone, et le processus de mise à jour de l'appareil commence. Ne débranchez pas l'appareil pendant ce processus. La mise à jour prendra environ 1-2 minutes.

11:15 Mise à jour du firmware Transfert terminé ! 100% Veuillez appuyer sur le bouton « Mise à jour » ci-dessous pour mettre à jour l'appareil. Lorsque vous appuyez sur le bouton, la connexion est déconnectée et le processus de mise à jour de l'appareil commence. Cela prendra environs 1-2 minutes. N'éteignez PAS l'appareil pendant la mise à jour. Lorsque la mise à jour se termine, l'appareil redémarre automatiquement. Mise à jour 11:15 Mise à jour du firmware La mise à jour de l'appareil a commencé. La mise à jour prendra environ 1-2 minutes. N'éteignez PAS l'appareil pendant la mise à jour. Lorsque la mise à jour se termine, l'appareil redémarre automatiquement. Veuillez appuyer sur le bouton « Terminé » pour revenir à la page Tableau de bord de l'application. Terminé

1. Lorsque la mise à jour commence, un message contextuel apparaît comme indiqué dans l'image ci-dessous.

N'ÉTEIGNEZ PAS L'APPAREIL ET N'APPUYEZ SUR AUCUN BOUTON PENDANT CE PROCESSUS, CAR CELA POURRAIT CAUSER L'ÉCHEC DE LA MISE À JOUR.

Mise à jour du firmware... Veuillez ne pas débrancher l'alimentation !

1. La mise à jour peut prendre un peu de temps. Lorsque la mise à jour se termine, le DRV-A510W éteint automatiquement l'appareil.

1. Allumez la caméra de bord et réinitialisez les paramètres la première fois. Appuyez deux fois sur le bouton MENU pour accéder au MENU CONFIGURATION puis sélectionnez Infos système puis sélectionnez Version du firmware pour vérifier si la version est la dernière [V1.0_ABCDEF_A] comme indiqué sur le site Web, si c'est le cas, la mise à jour est réussie.

KENWOOD Infos système Modèle : DRV-AS10W Firmware : V1.0_ABCDEF_A FCCID : IOMDRVAS10W IC : 202C-DRVAS10W Verifiez la mise à jour : www.kenwood.com/cs/ce

(B) Téléchargez la dernière version du firmware sur l'Internet et mettez à jour l'appareil avec une carte mémoire sur votre PC.

1. Assurez-vous que votre carte SD a été formaté et copiez le fichier KWDEAZFW.BIN dans le répertoire racine de la carte SD.

Remarque : Assurez-vous que le nom du fichier est KWDEAZFW.BIN. Si vous voyez KWDEAZFW.BIN(1) ou un autre, veuillez renommer le nom du fichier en KWDEAZFW.BIN.

Add Item Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type Add Type

VOCO PROTECTED PHOTO OTRADRAWB

1. Insérez la carte SD dans la caméra de bord.

1. Connectez le DRV-A510W à votre PC ou Mac avec un câble USB A vers USB C d'un autre fabricant, et assurez-vous que la caméra de bord se recharge. L'appareil ne prend pas en charge les câbles USB type C avec chargement rapide PD (Power Delivery) ni les câbles USB-C vers USB-C.

Câble USB A vers USB C d'un autre fabricant

1. Lorsque vous allumez la caméra de bord, sélectionnez Caméra de bord et un message popup s'affichera comme dans l'image ci-dessous. Appuyez sur le bouton OK pour commencer la mise à jour.

05:20:43 Mettre à jour le firmware ? Annuler OK OK 11:17:01 25/04/2024 OK

1. Lorsque la mise à jour commence, un message contextuel apparaît comme indiqué dans l'image ci-dessous.

N'ÉTEIGNEZ PAS L'APPAREIL ET N'APPUYEZ SUR AUCUN BOUTON PENDANT CE PROCESSUS, CAR CELA POURRAIT CAUSER L'ÉCHEC DE LA MISE À JOUR.

Mise à jour du firmware... Veuillez ne pas débrancher l'alimentation !

1. La mise à jour peut prendre un peu de temps. Lorsque la mise à jour se termine, le DRV-A510W éteint automatiquement l'appareil.

1. Allumez la caméra de bord et réinitialisez les paramètres la première fois. Appuyez deux fois sur le bouton MENU pour accéder au MENU CONFIGURATION puis sélectionnez Infos système puis sélectionnez Version du firmware pour vérifier si la version est la dernière [V1.0_ABCDEF_A] comme indiqué sur le site Web, si c'est le cas, la mise à jour est réussie.

KENWOOD Infos système Modèle : DRV-AS10W Firmware : VLO_ABCDEF_A FCCID : IONDRVASSION IC : 202C-DRVASSION Verifiez la mise à jour : www.kenwood.com/cs/ce

Image floue (vidéo)	Le DRV-A510W est livré avec un couvercle de protection pour l'objectif de la caméra, assurez-vous de l'enlever. Essuyez l'objectif avec un chiffon doux pour enlever la saleté/les taches. Nettoyez le pare-brise de votre véhicule à l'endroit où la caméra est placée.
Impossible d'insérer la carte mémoire Micro SD	Assurez-vous que la partie métallique de la carte mémoire soit face à l'écran. Une fois la carte insérée, enfoncez-la jusqu'à ce que vous entendiez un CLIC.
La carte SD ne sort pas du DRV-A510W	Pour faire sortir la carte mémoire Micro SD du DRV-A510W, appuyez sur la carte mémoire de l'avant. Lorsque vous appuyez sur la carte mémoire, un petit déclic sera entendu.Si vous n'arrivez pas à retirer la carte mémoire, utilisez le bord d'une petite pièce pour appuyer jusqu'à ce que vous entendiez un déclic.
Les fichiers vidéo du DRV-A510W ne peuvent pas être lus	Il est possible que la lecture de ces fichiers ne marche pas sur votre PC si vous n'avez pas un lecteur vidéo approprié installé. Veuillez vous reporter à la page 42. Lien pour le téléchargement :https://www.kenwood.com/cs/ce/
Les fichiers vidéo sautent pendant la lecture	La carte mémoire que nous recommandons pour une qualité optimale est la carte Micro SD UHS type 3 Max Endurance.Si votre PC ne reconnaît pas les fichiers vidéo, essayez de visualiser les fichiers vidéo sur un autre PC.
La durée totale d'enregistrement vidéo n'est que de quelques minutes.	Il reste peut-être peu d'espace disponible sur votre carte mémoire. Sauvegardez tous les fichiers dont vous avez besoin à partir de la carte mémoire. Seulement APRÈS avoir sauvegardé tous les fichiers dont vous avez besoin, vous pouvez formater la carte mémoire avec le DRV-A510W.
Je n'arrive pas à enregistrer mes fichiers vidéo sur mon ordinateur avec la fonction de stockage USB.	Les fonctions ont été optimisées pour fonctionner correctement avec les ordinateurs PC et Mac. Veuillez redémarrer vos ordinateurs. Assurez-vous que le DRV-A510W est correctement connecté.
Le DRV-A510W s'éteint soudainement	La fonction de mise hors tension automatique éteint automatiquement le DRV-A510W lorsque la batterie est déchargée Vérifiez que le DRV-A510W est correctement connecté au câble d'alimentation auto.
Le DRV-A510W ne se recharge pas dans ma voitureJe n'arrive pas à visualiser mes fichiers sur la carte Micro SD	Si le câble d'alimentation auto ne fonctionne pas correctement avec votre DRV-A510W, vérifiez les fusibles de votre voiture. Vérifiez également votre câble d'alimentation et remplacez-le s'il y a un problème.Essayez différents lecteurs de cartes et différents ordinateurs pour voir si vous pouvez visualiser les fichiers sur un autre. Les fichiers sont probablement endommagés si vous n'arrivez pas à les visualiser sur d'autres Utilisez le DRV-A510W pour formater la carte mémoire. (ATTENTION : Le formatage de la carte mémoire effacera tous les fichiers sauvegardés sur la carte), Nous recommandons d'utiliser la carte Micro SD UHS 3 Max Endurance de marque. Remarque : Vous devez formater la carte mémoire avec le DRV-A510W lors de la première utilisation.
Je n'arrive pas à effacer un fichier sur le DRV-A510W	Vérifiez que le fichier que vous essayez d'effacer n'est pas protégé. Si le fichier est protégé, veuillez suivre les instructions de la page 40 pour le déprotéger en premier, puis supprimez le fichier.
Mon écran s'éteint après qu'il a été allumé	La fonction d'économiseur d'écran éteint l'écran après une certaine période d'inactivité. Si vous voulez désactiver cette fonction, allez dans le menu VIDÉO -> Économiseur d'écran, et désactivez-la.
Le message « Veuillez formater la carte SD » apparaît sur l'écran	Le DRV-A510W nécessite le formatage de la carte Micro SD si la carte est utilisée pour la première fois dans le DRV-A510W. Veuillez formater la carte SD avec le menu CONFIGURATION.
Le DRV-A510W ne se recharge pas	Assurez-vous que le câble d'alimentation est correctement branché. Le voyant LED bleu est allumé lorsque le DRV-A510W est se recharge.
Un message « Erreur de carte » apparaît sur mon DRV-A510W	Cela indique que la carte Micro SD n'a pas été correctement formatée pour votre DRV-A510W. Veuillez sauvegarder les fichiers que vous souhaitez garder sur votre PC puis effectuez la procédure « Formater la carte SD » pour formater la carte mémoire afin qu'elle puisse fonctionner correctement dans le DRV-A510W.
Un message « Carte pleine » apparaît sur mon DRV-A510W	Lorsque ce message apparaît, votre carte Micro SD est pleine. Rappel : Lorsque vous avez des fichiers protégés, vous limitez l'utilisation de votre carte mémoire. Supprimez les fichiers inutiles pour permettre une utilisation maximale de votre carte mémoire.
Le DRV-A510W s'allume toujours tout seul.	La fonction du mode Parking démarre automatiquement l'enregistrement vidéo pendant 30 secondes puis l'arrête lorsque les forces externes sont détectées. Si vous voulez désactiver cette fonction, allez dans le menu VIDÉO -> Capteur de mode Parking, et désactivez-la.
J'appuie sur le bouton MENU mais rien ne se passe	Rappel : Le DRV-A510W ne vous permet pas d'ouvrir le menu pendant l'enregistrement. Pour ouvrir au menu, arrêtez l'enregistrement et la fonction MENU sera alors disponible.
Lorsque je télécharge des fichiers depuis le site Web de KENWOOD, un message de logiciel malveillant apparaît.	Si ce message s'affiche, veuillez ajuster les paramètres de votre navigateur pour permettre le téléchargement. Lorsque vous avez terminé, réinitialisez les paramètres de sécurité de votre navigateur pour protéger votre PC.
Questions non résolues	Si vous continuez à avoir des problèmes avec votre appareil, réinitialisez l'appareil aux paramètres par défaut dans le menu de configuration et recommencez le processus. Si ces problèmes persistent, contactez le magasin où vous l'avez acheté ou un centre de service.

Annexe

Spécifications de Liaison sans fil

Standard	IEEE802.11n
Sécurité	WPA2
Plage de fréquences	Bande ISM 2400-2483MHz
Taux de transfert	150Mbps (802.11n)
Puissance de sortie	9,46dBm±2dB (802.11n)

Spécification du Bluetooth

Standard	BT
Plage de fréquences	2402-2480MHz
Puissance de sortie	7.79dBm

Standard	BLE
Plage de fréquences	2402-2480MHz
Puissance de sortie	5.48dBm

Spécification du GPS

Plage de fréquences

1559-1610MHz

Avis important concernant le logiciel

A propos des logiciels libres inclus dans le logiciel de bureau

Le KENWOOD VIDEO PLAYER contient certains logiciels libres ou d'autres logiciels provenant de tiers qui sont soumis à la licence GNU version 2.1 (LGPLv2.1) et différents titulaires de licences, avis de non-responsabilité et avis de droit d'auteur. Le code source du logiciel utilisé sous licence LGPLv2.1 et les différentes licences de droits d'auteur, avis de non-responsabilité et avis de droit d'auteur sont distribués sur le site Web ci-dessous, http://www.kenwood.com/gpl

- FFmpeg

Ce logiciel utilise les bibliothèques du projet FFmpeg (http://ffmpeg.org/) sous LGPLv2.1Licence : GUN Lesser General Public License (LGPL) version 2.1

NSIS

- L'installateur de ce logiciel utilise NSIS (http://nsis.sourceforge.net) qui est utilisé sous licence zlib/libpng.

Nom du produit / Numéro de modèle	Caméra de bord / DRV-A510W
Exigences d'alimentation	5V / 1,5A ; 12-24V CC
Alimentation électrique(Câble d'alimentation auto)	Entrée : 12-24V CCSortie : 5V CCTYPE de fusible : SMD/4A
Entrée d'alimentation (câble d'alimentation auto)	Super condensateur intégré
Résolution du capteur avant	5M Pixel
Résolution du capteur arrière(La caméra arrière est vendue séparément)	2M Pixel
Angle / ouverture de l'objectif avant	136° / F1.8
Angle / ouverture de l'objectif arrière (la caméra arrière est vendue séparément)	131,6° / F2.0
Résolution d'enregistrement avant	2K (2560 x 1440 pixel) @ 30ips
Résolution d'enregistrement arrière (la caméra arrière est vendue séparément)	1080P (1920 x 1080 pixel) @ 30ips
Taille de l'écran	2,0"
Résolution de l'écran 320 (L) X 240 (H) pixels x RVB
Format d'image 4 : 3
Lecteur de carte Micro SD, SDHC, jusqu'à 256 Go
Carte SD (type recommandé)	Carte micro SDXC/SDHC de 8 Go à 256 Go prise en charge, UHS type 3 recommandé pour de meilleurs résultats, veuillez utiliser une marque reconnue
Capacité d'enregistrement de fichiers sur la carte SD (basé les paramètres par défaut)	Micro SD de 32 Go = 290 minutes d'enregistrementMicro SD de 64 Go = 580 minutes d'enregistrementMicro SD de 128 Go = 1160 minutes d'enregistrementMicro SD de 256 Go = 2320 minutes d'enregistrement
Dimensions de l'unité 2,3 x 1,68 x 0,96 pouces (5,85 x 4,28 x 2,44 cm)
	70gPoids de l'unité

AVIS

PD

Le câble d'alimentation auto type C fourni dans l'emballage N'A PAS DE FONCTIONNALITÉ DE TRANSFERT DE DONNÉES et sert UNIQUEMENT À L'ALIMENTATION

ÉLECTRIQUE. Si vous souhaitez regarder les vidéos, veuillez retirer la carte mémoire et l'utiliser avec un ordinateur, ou utiliser l'APP KENWOOD DASH CAM MANAGER sur votre mobile pour les regarder avec une liaison sans fil, ou utiliser un câble USB-A vers USB-C d'un autre fabricant avec capacité de transfert de données pour vous connecter et les regarder sur un ordinateur.

• La caméra de bord de KENWOOD NE SUPPORTE PAS les câbles USB type C de chargement rapide PD (Power Delivery) ou les câbles USB-C vers USB-C. Nous recommandons d'utiliser le câble d'alimentation auto que nous avons fourni.
• La caméra de bord de KENWOOD nécessite un courant de 2A pour un fonctionnement normal, et le chargeur USB de voiture de KENWOOD fournit un courant de sortie de 2,6A. Nous recommandons d'utiliser le chargeur de voiture USB que nous avons fourni.
• N'UTILISEZ PAS les autres ports USB de la voiture pour connecter la caméra de bord de KENWOOD, car la plupart des ports USB de la voiture fournissent une sortie de moins de 1A, et la caméra de bord de KENWOOD nécessite un courant de 2A pour un fonctionnement normal.
• Le DRV-A510W et le DRV-A610W utilisent la technologie de compression HEVC (H.265), donc si votre ordinateur ne supporte pas la lecture de ce codec, veuillez télécharger un lecteur qui supporte HEVC (H.265), tel que KENWOOD VIDEO PLAYER, ou recherchez en ligne des lecteurs tiers gratuits tels que VLC ou MPC-HC.
