Type de produit	Machine à laver
Marque	Haier
Modèle	HWD120-B1558U-S
Capacité nominale	12 kg
Dimensions (H x L x P)	850 x 595 x 600 mm
Poids net	76 kg
Alimentation	220-240 V ~ / 50 Hz, 10 A
Puissance maximale	2000 W
Pression d'eau	0,03 MPa ≤ P ≤ 1 MPa
Classe d'efficacité énergétique	A+++
Vitesse d'essorage maximale	1400 tr/min
Nombre de programmes	15 programmes (Coton, Synthétique, Mixte, Laine, Lingerie, Sport, Jeans, Hygiénique, Rapide, Express 15 min, Quotidien, Bébé Coton, Délicat, Lavage Main, Couette, Essorage)
Fonctions principales	Sélecteur de programme, écran, départ/pause, fin différée (0,5 à 24 h), réglage température, essorage, rinçage+, intensif, speed up, sécurité enfants, alarme activable/désactivable
Matériau du tambour	Acier inoxydable
Entretien et nettoyage	Nettoyage régulier du tiroir à lessive, du filtre de pompe (mensuel), du filtre d'arrivée d'eau, du tambour ; programme hygiénique à vide recommandé tous les 3 mois
Sécurité	Verrouillage de porte pendant cycle, sécurité enfants (verrouillage panneau), système Aqua Stop (sur certains modèles), arrêt automatique en cas de panne
Pièces détachées et réparabilité	Pièces de rechange d'origine disponibles via service client Haier ; réparations par personnel qualifié uniquement ; cordon d'alimentation remplaçable par le fabricant ou représentant
Informations générales	Manuel d'utilisation inclus, garantie constructeur, adresses de service en Europe disponibles sur www.haier.com

FOIRE AUX QUESTIONS - HWD120-B1558U-S HAIER

Quel est le programme adapté pour du linge très sale ?

Utilisez le programme Coton ou Hygiénique avec la fonction Intensif activée. Ce réglage prolonge le lavage principal pour un nettoyage renforcé.

Comment activer la sécurité enfants sur le lave-linge ?

Appuyez simultanément sur les boutons Temp. et Intensif pendant environ 3 secondes. L'écran affiche cLo I-. Pour désactiver, répétez l'opération.

Que faire si l'eau ne se vidange pas ou si le code E1 s'affiche ?

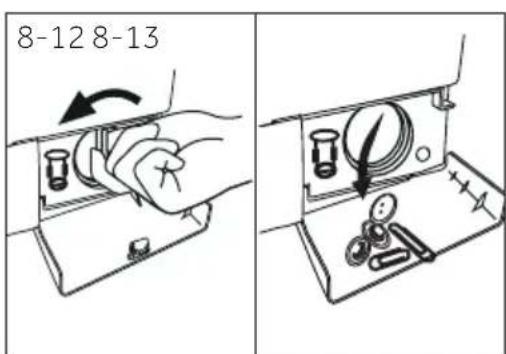

Nettoyez le filtre de la pompe et vérifiez que le tuyau de vidange n'est pas obstrué ou plié. Le code E1 indique une erreur de vidange.

Puis-je ouvrir la porte pendant un cycle de lavage ?

Non, la porte est verrouillée pour des raisons de sécurité. Elle ne peut s'ouvrir qu'après la fin du programme ou après annulation correcte, lorsque le niveau d'eau et la température sont suffisamment bas.

Comment régler la fin différée ?

Appuyez sur le bouton Delay (Fin différée) pour repousser la fin du programme par incréments de 30 minutes, de 0,5 à 24 h. Validez avec Départ/Pause.

Quel détergent utiliser pour le programme Laine ?

Utilisez un détergent liquide spécial laine ou un produit doux. Le programme Laine est conçu pour les textiles délicats marqués 'lavable en machine'.

À quelle fréquence nettoyer le filtre de la pompe ?

Il est recommandé de nettoyer le filtre de la pompe une fois par mois pour éviter les obstructions et les bruits anormaux.

Que signifie le code d'erreur F3 ?

Le code F3 indique une erreur du capteur de température. Contactez le service après-vente Haier pour une réparation.

Comment désactiver le signal sonore ?

Mettez l'appareil en marche, sélectionnez le programme Essorage, puis appuyez simultanément sur les boutons Fin différée et Rinçage+ pendant 3 secondes. L'écran affiche bEEP OF.

Quelle est la consommation annuelle d'énergie estimée ?

Pour un modèle de 12 kg similaire, la consommation annuelle est d'environ 120 kWh/an sur la base de 220 cycles standards (coton 60°C/40°C). Consultez l'étiquette énergétique pour la valeur exacte.

MODE D'EMPLOI HWD120-B1558U-S HAIER

Manuel d'utilisation Le lave-linge

HW70-B12636

HW80-B12636

HW80-B14636

HW100-B14636

Nosyouremercionsd'avoirachetéunproduitHaier.

Veuillez dire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de mistrés exploiter cet apparéil, et vous assurer une installation, une utilisation et un entretien sécurisés et ajustats.

Veuillez bien garder ce manuel et toujours vous y reférer pour une utilisation sécurisée et ajustée de l'appareil.

Si vous doivent vendre, donner ou abandonner l'appareil pour cause de déménagement, assurez-vous également de laisser ce manuel afin que le prochain utiliser puisse maitriser l'appareil, notamment les règles de sécurité.

Legende

Attention - Règles importantes de sécurité

Généralités et conseils

Informations sur l'environnement

Mise au rebut

Contribuez à la protection de l'environnement et de la santé humaine. Veuillez mette les emballages au rebut dans les espaces conformes pour leur recyclage. Contribuez à recycler les déchets d'appareils ELECTriques et électroniques. Ne mettez pas au rebut les apparêils marqués de ce symbole avec les déchets menagers. Veuillez déposer l'appareil à votre usine de recyclage locale, ou prendre contact avec votre bureau municipal.

AERTISSEMENT!

Risque de blessure ou d'asphyxie!

Débranchez l'appareil de toute alimentation principale. Coupez les câbles primaires et mettez-les au rebut. Retirez le verrou de la porte pour éviter qu'un infant ou un animal domestique ne soit coincé dans l'appareil.

1-Consignes de sécurité 4
2-Description du produit 7
3-Panneau de commande. 8
4-Programmes 11
5-Consommation 12
6-Utilisation quotidienne 13
7-Lavage ecologique 18
8-Entretien et nettoyage 19
9-Dépannage 22
10-Installation 26
11-Informations techniques 30
12-Service clientèle 32

Avant demettre l'appareil en marche pour la première fois,veuillez dire les consignes de sécurité ci-après !:

ERTISSEMENT!

Avant la première utilisation

Vérifiez que l'appareil n'a subi aucun dommage lié au transport.

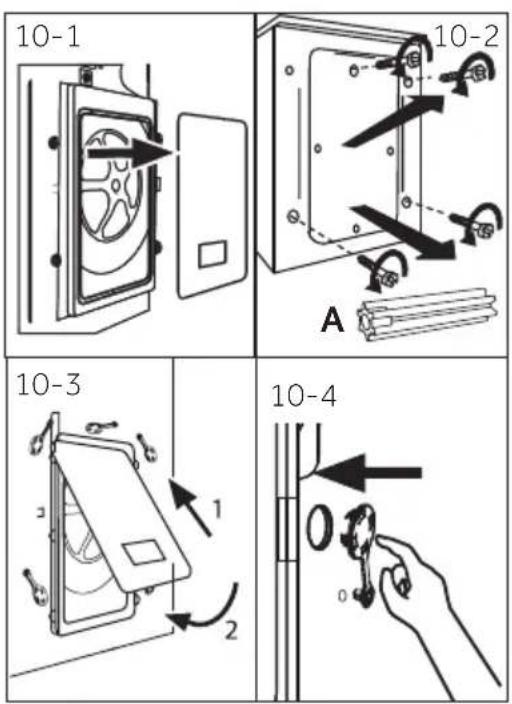

Retirez tous les boulons de transport.
Retirez tous les emballages et tenez-les hors de portée des enfants.
Il faut toujours au moins des deux personnes pour la manipulation de l'appareil car il est lourd.

Utilisation quotidienne

Cet apparéil peut être utilisé par des enfants âgés d'au minimum 8 ans, ainsi que par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont supervisées ou ont été formées à l'utilisation sécurisée de l' apparéil et comprendnant les risques relatifs à son usage.
Tenez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés.
Les enfants ne doivent pas jouer avec l'appareil.
Ne laissez pas un enfant ou un animal domestique s'approcher de l'appareil lorsque la porte est ouverte.
Tenez les produits de lavage hors de la portée des enfants.
Remontez les fermétures à glissière, recousez les éléments mal fixés et faites attention aux petits articles pour éviter que le lingene s'emmele. Si nécessaire, utilisez un sac ou un filt approprié.
Évitez de toucher ou d'utiliser l'appareil pieds nus ou lorsque vos mains ou vos pieds sont mouillés ou humides.
Évitez de couvrir l'appareil pendant qu'il fonctionne ou après utilisation, pour laisser l'humidité s'évaporer.
- Evitez de déposer des objets lourds ou des sources de chaleur ou d'humidity sur l'ordinateil.
Évitez d'utiliser ou de conserver du détergent inflammable ou des agents de nettoyage à sec à proximité de l'appareil.
Évitez d'utiliser un pulverisateur inflammable à proximité de l'appareil.
Évitez de laver des vêtements traités avec des solvants dans l'appareil sans les avoir préalablement séchés à l'air.
Évitez dePTRer ou d'inserer la fiche en presence de gaz inflam-mables

ERTISSEMENT!

Utilisation quotidienne

Évitez de laver des matériaux du type caoutchouc ou éponge à des températures élevées.
Évitez d'ouvrir le tiroir à lessive pendant le cycle de lavage.
Évitez de toucher la portependant le lavage, car elle devient chaude.
Évitez d'ouvrir la porte si l'eau est visible à travers le hublot.
Évitez d'ouvrir la porte en la forçant. Elle est équipée d'un système de verrouillage et s'ouvre quelques instants après la fin du cycle de lavage.
- Arrêtez l'appareil après chaque programme de lavage et avant d'entreprenevre tout entretien, et débranchez l'appareil de l'alimentation électrique pour économiqueiser l'énergie et pour des fins de sécurité.
Tenez la fiche et non le cordon pour débrancher l'appareil.

Entretien et nettoyage

Assurez-vous que les enfants sont sous surveillance lors du nettoyage et de l'entretien.
Débranche l'appareil de l'alimentation électrique avant d'entreprenevre tout entretien.
- Gardez la partie inférieure du hublot propre et évitez d'ouvrir la porte et le tiroir à lessive lorsque l'appareil est en marche.
N'utilisez pas un pulverisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil.
- Faites remplaçer le cordon d'alimentation endommagé par le fabricant, son représentant ou par des personnes qualifiées uniquement afin d'éviter tout risque.
N'essayez pas de réparer vous-même l'appareil. En cas de réparation, veuillage contacter notre service clientèle.

Installation

Placez l'appareil dans un endroit bien ventilé. Choisissez un emplacement qui permet d'ouvrir complètement la porte.
N'installez jamais l'appareil à l'extérieur dans un endroit humide, ou dans un lieu qui serait sujet à des fuites d'eau, comme en dessous ou à proximité d'un bloc-évier. En cas de fuite d'eau, coupez l'alimentation électrique et laissez le lave-linge sécher naturellement.
Installez ou utilisez l'appareil uniquement dans des endroits où la température est supérieure à 5^ .

ARTISSEMENT!

Installation

Évitez de placer l'appareil directement sur un tapis ou pres d'un mur ou d'un meuble.
N'installez pas l'appareil en direction des rayons solaires ou a proximé des sources de chaleur (par exemple, les cusinières, chauffe-eau).
Vérifiez que les informations électriques sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, veuillez contacter un electricien.

N'utilisez pas des adaptateurs multiprisés et des rallonges.

Assurez-vous d'utiliser uniquement l'ensemble de cordon électrique et de flexible d'arrivée d'eau livré.
Assurez-vous que le cordon d'alimentation et la prise ne sont pas endommages. S'ils sont endommages, veuilles les faire replacer par un electricien.

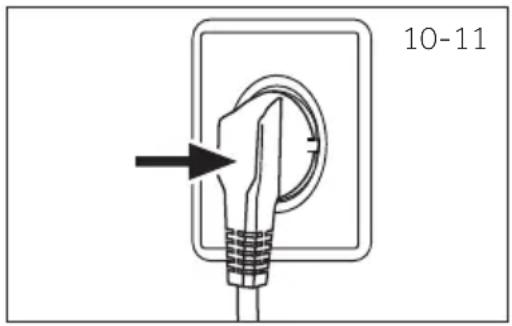

Pour l'alimentation électrique, utilisez une prise avec mise à la terre différente, facilement accessible après l'installation. Mettez à la terre cet apparéil.

Uniquement pour le Royaume-Uni: Cet apparéil est équipé d'un cordon d'alimentation avec fiche à 3 fils (mise à la terre), répondant aux normes de la prise à 3 fils (mise à la terre). Ne coupeza jamais ou ne démontez jamais le troisième fil (mise à la terre). Une fois l' apparéil installé, la prise doit être accessible.

Assurez-vous que les joints et raccords du flexible d'arrivée d'eau sont serrés et qu'il n'y a pas de fuite.

Utilisation prévue

Cet apparéil est concu pour le linge lavable au lave-linge uniquement. Suívez à chaque fois les instructions fournies sur l'étiquette de chaque vêtement. Il est également concu exclusivement pour un usage domestique à l'intérieur de la maison. Il n'est pas destiné à un usage commercial ou industririel.

Aucune modification ou alteration de cet apparéil n'est autorisée. Toute utilisation inadéquate vous expose à des risques et la perte de tous les droits de garantie et d'actions en responsabilité.

harque:

En raison des modifications techniques et des divers modèles, les illustrations des chap-ritres suivants peuvent être différentes de leur méthode.

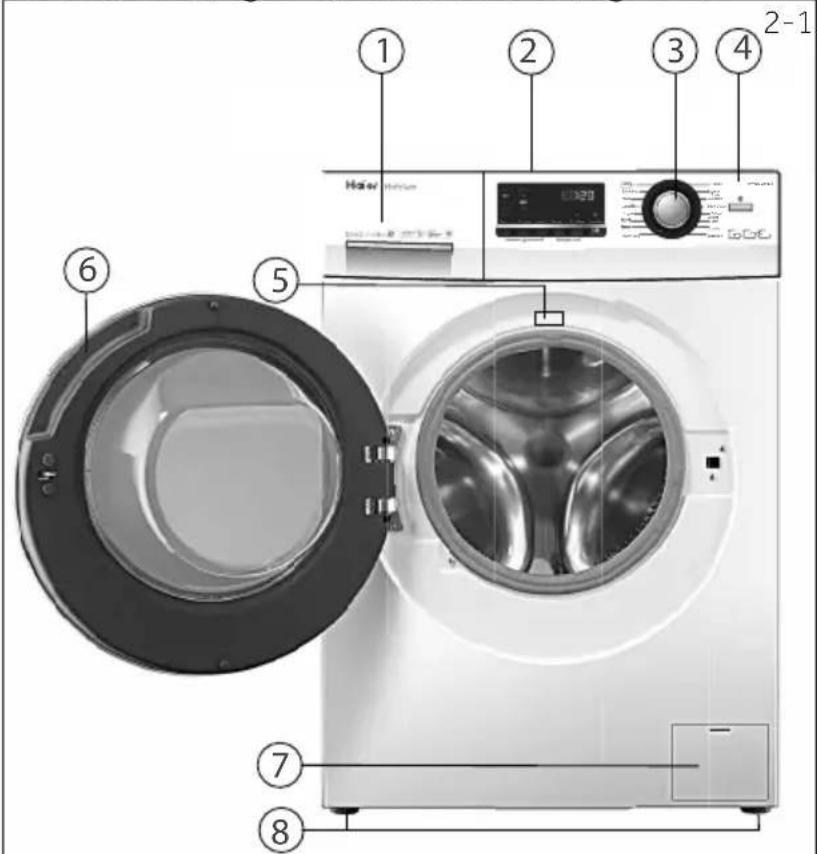

Partie avant (Fig. 2-1): Côté arrêté (Fig. 2-2):

1 Tiroir à lessive/adoucis-sant

5 Plaque signalétique

2 Plan de travail

6 Poignée encastrée

3 Sélecteur de programme

7 Volet d'entretien

4 Panneau

8 Pieds ajustables

2.2 Accessoires

Vérifiez les accessoires et la documentation suivant cette liste (Fig. 2-3):

Tuyaud'arrivée
assemblé1)

5 Bouchons obturateurs
Tuyau devidange

Carte de garantie

Manuel d'utilisation

1)Le type de tuyau d'arrivée dépend du modele de l'appareil.

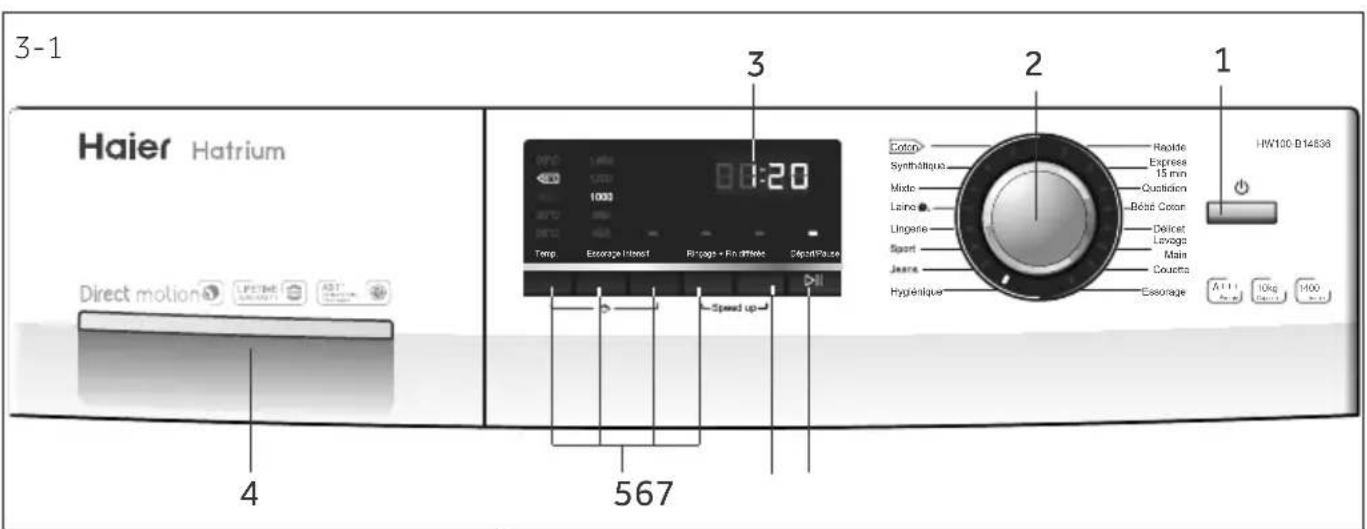

1 "Bouton « Marche/Arrêt »

3 Écran

5 Boutons de fonction

2 Selecteur de programme

4 Tiroir à lessive/adoucissant

6 Touche du "retardateur"

7 Bouton « Départ/Pause »

emarque : Signal sonore

Le signal sonore retentit dans les cas suivants :

lorsque you appuyez sur un bouton ;

la fin d'un programme;

lorsque youtournez le selecteur deprogramme;

en cas de dysfonctionnement.

Vous peuvent désactiver le signal sonore en cas de besoin : voir la section UTILISATION QUOTIDIENNE.

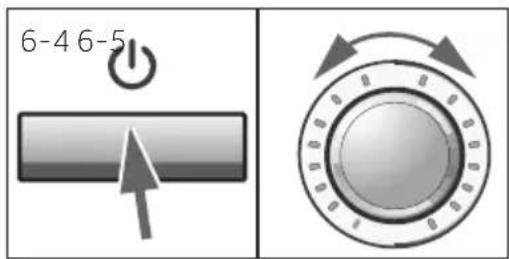

3.1 "Bouton On/Off"(Marche/Arrêt)

Appuyez légarement sur ce bouton (Fig. 3-2) pourmettre l'appareil en marche.L'écran s'allume et levoyant du bouton "Start/Pause" (Départ/Pause)clignote.Appuyez à nouveau pendant environ 2 secondes pour éteindre l'appareil.Si aucun élément dupanneau ou aucun programme n'est activé au boutd'un moment,l'appareil s'éteint automatiquement.

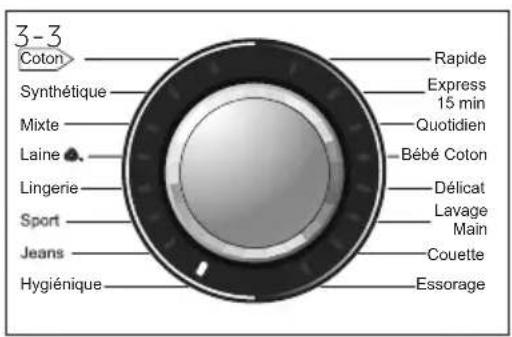

3.2 Sélecteur de programme

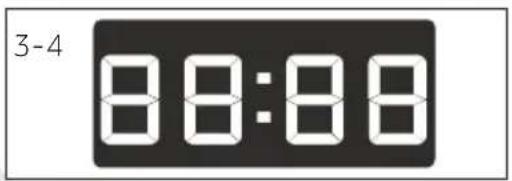

L'écran (Fig. 3-4) affiche les informations suivantes :

Durée du lavage
Fin differee
▶Codes d'erreur et informations sur l'entretien

3.4 Tiroir à lessive

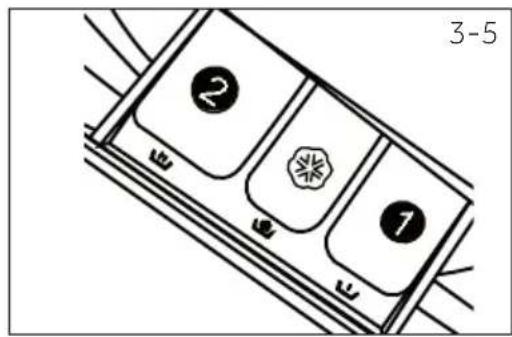

Ouvrez le tiroir. Il contient trois compartments (Fig. 3-5):

Compartment 1: Arrivée d'eau uniquement, pas de lessive

Compartment 2: Lessive pour programme

Compartment: Adoucissant, agent de conditionnement, etc.

Ce type de lessive est adapté pour les différentes températures de lavage. Rêférez-vous au manuel de lessive.

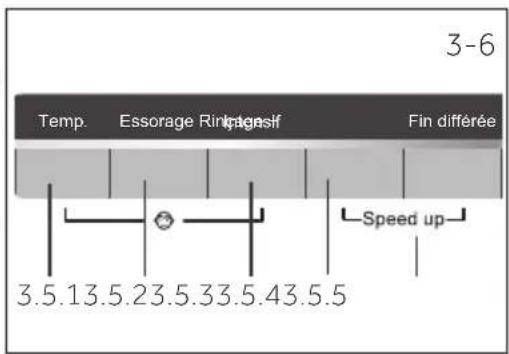

3.5. Boutons de fonctions

Les boutons de fonction (Fig. 3-6) activent des options supplémentaires du programme sélectionné avant son démarrage. Les indicateurs correspondants s'affichent à l'écran.

Toutes les fonctions se désactiver lorsque vous éteignez l'appareil ou lorsque vous configurez un nouveau programme.

Si un bouton dispose de plusieurs options, vous pouvez selectionner l'option souhaitee en appuyant de maniere seguentielle sur le bouton.

Pour supprimer le paramètre ou annuler le processus de paramétrage, appuyez sur le bouton de fonction jusqu'à ce que les voyants LED s'allument ou, dans le cas d'une seule option, les voyants LED s'éteignent.

harque : Paramètres d'usine

Pour garantir des résultats optimaux dans chaque programme, Haier a défini avec précision les paramétres par défaut. En l'absence d'indications particulières, nous vous recommandons d'utiliser les paramétres par défaut.

3.5.1-Boutonde fonction «Temp.»

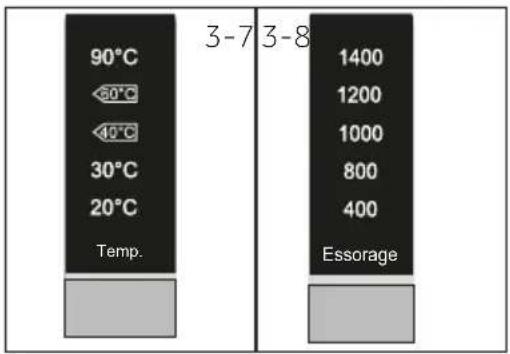

Appuyez sur ce bouton (Fig. 3-7) pour changer la temperature de lavage du programme. Si aucune valeur ne s'illumine, l'eau ne sera pas chauffée.

En combinaison avec le bouton « Intensif», la fonction de verrouillage infant peut être activée/désactivée (voir SECURITE ENFANTS).

3.5.2-Bouton de fonction « Essorage »

Appuyez sur ce bouton (Fig. 3-8) pour changer ou déselectionner le programme d'essorage. Si aucune valeur ne s'illumine, le linge ne sera pas essoré.

3.5.3-Bouton de fonction « Intensif»

Cette fonction (Fig. 3-9) permet d'intensifier les résultats de lavage. Recommandée si le linge est très sale. Cela prolonge le temps de lavage durant le cycle de lavage principal.

En combinaison avec le bouton « Temp.», la fonction de verrouillage infant peut être activée/désactivée (voir SE-CURITE ENFANTS).

3.5.4 Bouton de fonction « Rincage+ »

Appuyez sur ce bouton (Fig. 3-10) pour rincer le linge plus intensément avec de l'eau douce. Cette fonction est recommandée pour les personnes à la peau sensible.

Voussouspoucezselectionnerunàtroicyclesenappuyant sur le bouton plusieurs fois. Ils s'affichent surI'ecran avec l'extensionP--1/P--2/P--3.

3.5.5 Fonction « Speed up »

Cette fonction permet d'économiser du temps et de l'énergie. Recommandée si le linge est légèrement sale. Appuyez simultanément sur les boutons "Rinçage +" et "Fin différée" (Fig. 3-11) pendant environ 3 secondes pour activer la fonction "Speed up". L'indicateur SPEED UP s'affiche sur l'écran. Cette fonction n'est pas disponible pour tous les programmes (voir PROGRAMMES).

3.6 Bouton "Delay" (Fin différée)

Appuyez sur ce bouton (Fig. 3-12) pour démarrer le programme avec une fin différée. Vous pouvez repousser la fin du programme par incrément de 30 minutes, de 0,5 à 24 h. Par exemple, si l'écran affiche 6:30 le cycle du programme s'achève dans 6 heures et 30 minutes Appuyez sur le bouton « Départ/Pause » pour activer le début de fin différée. Ne s'applique pas au programme ESSORAGE.

harque : Detergent liquide

Si vous utilisez un détergent liquide, il n'est pas recommandé d'activer la fin différée.

3.7 Bouton « Départ/Pause »

Appuyez légarement sur ce bouton (Fig. 3-13) pour démarrer ou arrêté le programme actuellément affché. Le voyant LED au dessus du bouton s'allume pendant le réglage, l'exécution ou l'interruption sou-daine du programme.

3.8 Sécurité enfants

Appuyez simultanément sur le bouton « Temp. » et « Intensif » (Fig. 3-14) pendant 3 secondes pour bloquer l'activation des éléments du panneau. Pour déverrouiller, appuyez à nouveau sur les deux boutons.

L'écran affiche cLoi - (Fig. 3-15) si vous appuyez sur le bouton, lorsqu'la sécurité enfants est activée. Aucun changement ne s'opère.

Programme	Charge max. 1) en kg HW100/ HW80/ HW70	Tempéra- ture 2) en °C plage sélécti- onnable	3)	●	○	/	Coton	1400/ 1200	●	●	●
Synthétique	5,0/4,0/3,5* à 60 30	a 60 30		●	○	/	Tissu synthé- tique ou mélangé	1200	●	●	●
Mixte	5,0/4,0/3,5* à 60 30	a 60 30		●	○	/	Mélange de linge en coton et synthétique légè- rement sale	1000	●	●	●
Laine	1,0/1,0/1,0* à 40*	a 40*		●	○	/	Tissu en laine ou à teneur en laine lavable en machine	800	/	●	/
Lingerie	5,0/4,0/3,5* à 60 40	a 60 40		●	○	/	Sous-vêtements 1000	●	●	●	●
Sport	5,0/4,0/3,5* à 40 20	a 40 20		●	○	/	Vêtements de sport	800	●	●	/
Jeans	5,0/4,0/3,5* à 60 30	a 60 30		●	○	/	Jeans	1000	●	●	●
Hygiénique	5,0/4,0/3,5	90	90	●	○	/	Coton	1000	●	●	●
Rapide 4)	5,0/4,0/3,5* à 40 40	a 40 40		●	○	/	Linge en coton ou synthétique légèrement sale.	1000	/	●	/
Express 15 min 4)	5,0/4,0/3,5* à 40*	a 40*		●	○	/	Coton/Synthé- tique	1000	/	●	/
Quotidien	5,0/4,0/3,5* à 60 30	a 60 30		●	○	/	Tissus en coton	1000	●	●	●
Bébé Coton	5,0/4,0/3,5* à 90 40	a 90 40	3)	●	○	/	Coton/Synthé- tique	1000	●	●	●
Délicat	2,5/2,0/1,75* à 30 30	a 30 30		●	○	/	Linge délicat et soie	800	/	●	/
Lavage Main	2,5/2,0/1,75* à 30 30	a 30 30		●	○	/	Linge marqué du symbole de lavage à la main	400/ 600	/	●	/
Couette	2,5/2,0/1,75* à 40 40	a 40 40		●	/	/	Coton	800	●	●	●
Essorage	10,0/8,0/7,0	/	/	/	//	/	tous les tissus	1000	/	//	/

1)Concernant le linge sec. 2*: I'eau ne chauffe pas (aucune valeur ne s'ilumine).
3'Choisissez 90^ comme tempereature de lavage uniquement pour des exigences hygieniques particulieres
4Réduisez la quantité de détergent parce que la durée du programme est courte.

5-Consommation

Les valeurs de consommation indiquées ici peuvent varier en fonction des conditions locales.

Pro- gramme	Tempér-a- ture en °C	Charge max. en kg	Énergie en kWh	Eau en L	Durée du lavage en h : min	Effi- cacité d'es- sorage en %
		HW70/HW80/ HW100	HW70/HW80/ HW100	HW70/HW80/ HW100	HW70/HW80-B12636/ HW80-B14636/HW100
Coton*	40°C	3,5/4,0/5,0 0,45/0,41/0,50 32/36/45			4:27/3:23/ 3:25/3:45	53
	60°C	3,5/4,0/5,0 0,47/0,43/0,6		33.6/35.6/ 45,0	4:30/3:26/ 03:28/03:48	53
	60°C	7,0/8,0/10,0 0,50/0,42/0,53		46.2/50.0/ 60,0	4:30/3:26/ 03:28/03:48	53
Synthé- tique	30 3,5/4,0/5,0 // / 49

• Programme standard pour l'étiquetage énergétique conforme à la norme 2010/30 UE : Coton 60°C / 40°C avec vitesse d'essorage maximal et fonction « Intense » activée.

Les programmes standard coton 60^ et 40^ convennent au nettoyage du linge en coton légèrement sale. Illes sont les plus efficaces en termes de consommation d'eau et d'énergie pour le nettoyage du linge en coton. La température de l'eau utilisée peut varier en fonction du cycle de température indiqué.

Remarque : Pesage automatique

L'appareil est équipé d'une option de détction de la charge. Lorsque la charge est faible, l'énergie, l'eau et le temps de lavage sont réduits de manière automatique dans certains programmes.

6.1 Alimentation

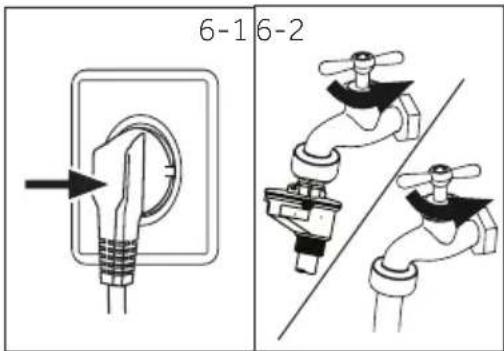

Raccordez le lave-linge à une alimentation (220 V à 240 V~/50 Hz; Fig. 6-1). Veuillez également vous reférer à la section INSTALLATION.

6.2 Raccordement d'eau

Avant le raccordement, assurez-vous de la propre- te et de la clarté du dispositif d'arrivée d'eau.

Ouvrez le robinet (Fig. 6-2).

Rimarque:Etanchéité

Avant l'utilisation, vérifie la présence de fuites sur les joints entre le robinet et le flexible d'arrivée d'eau en ouvrant le robinet.

6.3 Préparation du linge

• Triez les vêtements en fonction du tissu (coton, synthétique, laine ou soie) et de leur niveau de saleté (Fig. 6-3). Faites attention aux consignes d'entretien des étiquettes de lavage.

• Séparez les vêtements blancs des vêtements de couleur. Lavez d'abord les textiles de couleur à la main pour savoir s'ils se décolorent ou s'abiment.

▶ Videz les poches (clés, pieces de monnaie, etc.) et retirez les objets de decoration très durs (broches).

Pour l'entretien des vêtements sans ourlets, du linge délicat et les textiles finement tissés comme les rideaux, mettez-les dans un sac de lavage (le nettoyage à la main ou à sec est plus indiqué).

Fermez les fermétures à glissières, les attaches et les crochets velocro et assurez-vous que les boutons sont solidement cousus.

Placez les vêtements sans ourlets solides, les sous-vêtements délicats (Dessous) et les petits articles tels que les chaussettes, les ceintures, les soutiens-gorge, etc. dans un sac de lavage.

Dépliez les grandes pieces de tissu telles que les draps de lit et les couvre-lits, etc.

Retournez les jeans et les tissus imprimés, décorres ou aux couleurs vives; lavez-les séparément si possible.

ATTENTION!

Les articles non textiles, desserrés ou tranchants peuvent cause des dysfonctionnements ainsi qu'endommager les vêtements et l'appareil.

Tableau d'entretien

Lavage
95	Température de la- vage maximale 95℃ normal	60	Température de la- vage maximale 60℃ normal
40	Température de la- vage maximale 40℃ normal	40	Température de la- vage maximale 40℃ doux
30	Température de la- vage maximale 30℃ normal	30	Température de la- vage maximale 30℃ doux
10	Température maxi- mole de lavage à la main 40℃	Ne lavez pas
Blanchiment
Agents de blanchi- ment autorisés		Oygène unique- ment/ non chloré	N'utilise pas d'agent de blanchiment
Sèchage
Sèche-linge autorisé température normale		Sèche-linge autorisé températureasse	Ne passez pas au sèche-linge
Sèchage sur corde Sèchage a plat
Repassage
Repassage à une température maxi- mole de 200℃		Repassage à une température moyenne de 150℃	Repassage à une température basse de 110℃; sans va- peur (le repassage à la vapeur peut provo- quer des dommages irreversibles)
Ne repassez pas
Entretien professionnel des textiles
P	Nettoyage à sec au tétraclorethène	F	Nettoyage à sec aux hydrocarbures
W	Nettoyage profes- sionnel par voie humide	Evezeit tout net- toyage professionnel par voie humide

6.4 Chargement de l'appareil

Insérez le linge, pièce par pièce

Ne surchargez pas l'appareil. Notez les différentes charges maximales en fonction des programmes! Règle générale pour la charge maximale: Gardez une distance de six pouces entre la charge et la partie supérieure du tambour.
Fermez bien la porte. Assurez-vous qu'aucune piece de linge n'est pincée.

6.5 Sélection du détergent

L'efficacité et la performance du lavage dépendant de la qualité du détergent utilisé.
Utilisez exclusivement un détergent homologué pour le lavage en machine.
Le cas échéant, utilisez des déterments spéciaux (par exemple, pour les synthétiques et les lainages.)
Respectez les recommandations du fabricant du détergent.
N'utilisez pas d'agents de nettoyage à sec tels que le trichloréthylène ou tout autre produit similaire.

Choisissez le détergent le mistréux adapté

Programme	Type de détergent
	Universel Couleur Délicot Spécial Adoucis-			sant
Coton	L/PL/P- - o
Synthétique L/PL/PL- o
Mixte	L/PL/P- - o
Laine	- - - L	o
Lingerie	L/PL/P- - o
Sport	- - - L	o
Jeans	L/PL/PL- o
Hygiénique	L/PL/PL- o
Rapide	L	L- - o
Express 15 min	L	L- - o
Quotidien	L/PL/PL- o
Bébé Coton	L/PL/P- - o
Délicot	- - L- o
Lavage Main	- - - L	o
Couette	- - L	L	o

L = détergent liquide ou en gel P = détergent en poudre O = facultatif - = non Si vous utilisez un détergent liquide, il n'est pas recommandé d'activer la fin différée.

Voici nos recommendations :

Detergent en poudre: 20^ C à 90^ C^* (utilisation optimale: 40 - 60^ C )
Detergent couleur: 20^ à 60^ (utilisation optimale : 30-60°C)
Detergent laine/vetement delicat: 20^ a 30^ (=utilisation optimale:)

• Choisissez 90^ comme température de lavage uniquement pour des exigences hygieniques particulières.

6.6 Ajout de détergent

1. Faites glisser le tiroir à lessive hors de son emplacement.

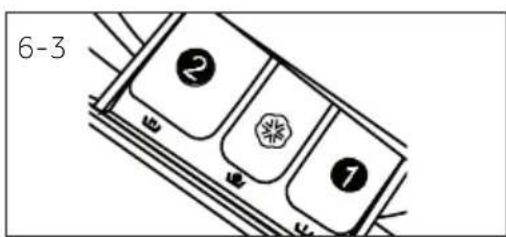

2. Ajoutez la quantité de détermagent nécessaire dans les compartments respectifs (Fig. 6-3).
3. Repoussez doucement le tiroir.

Jarque :

Retirez les résidus de détermgent du tiroir à lessive avant le prochain cycle de lavage.
N'utilisez pas trop de détergent ou d'adoucissant.
Veuillez suivre les instructions spécifiées sur l'emballage du détergent.
- Remplissez toujours le détergent avant de lancer le cycle de lavage.
Diluez le détergent liquide concentré avant de l'ajouter dans le compartment 2.
Pour que le détergent liquide se diffuse bien, utilisez la boule de dosage fournie avec le linge et mettez-la dans le lave-linge.
N'utilisez pas de détergent liquide si vous avez sélectionnè « Fin différée »
- Choisissez avec soin les réglages du programme en fonction des symboles d'entretien indiqués sur toutes les étiquettes de linge et selon le tableau de programme.

6.7 Mettez l'appareil en marche.

Appuyez sur le bouton « Marche/Arrêt » pourmettre l'appareil en marche (Fig. 6-4).Levoyant LED du bouton "Marche/Arrêt clignote.

6.8 Sélection d'un programme

Pour obtenir des résultats optimaux lors du lavage, seLECTIONnez un programme qui convient au degré de saleté et au type de linge.

Tournez le bouton des programmes (Fig. 6-5) pour sélectionner le programme ajustat. Le voyant LED correspondant au programme sélectionné s'allume et les paramètres par défaut s'affichent.

harque : Suppression des odeurs

Avant la première utilisation, nous vous recommandons de lancer le programme HYGIÉ-NIQUE à vide et avec une petite quantité de détergent dans le compartment du produit de lavage (2) ou le nettoyant spécial de machine pour éliminer les résidus potentiellement génants.

6.9 Ajout de sélections individuelles

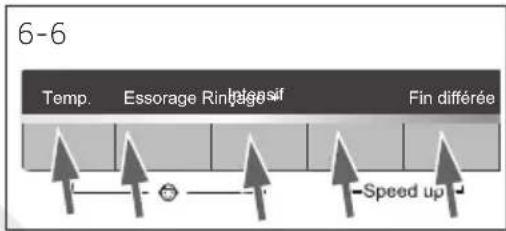

Selectionnez les options et les paramétres requis (Fig. 6-5); reportez-vous à la section PANNEAU DE COMMANDE.

6.10 Demarrage du programme de lavage

Appuyez sur le bouton « Départ/Pause » (Fig. 6-7) pour lancer le programme. Levoyant LED du bouton "Marche/Arrêt s'allume continuellement L'appareil fonctionne selon les réglages actuels. Pour effectuer des modifications, vous doivent annuler le programme.

6.11 Interruption - annulation du programme de lavage

Pour interrompree un programme en cours, appuyez doucement sur « Départ/Pause ». Levoyant LED au dessus du bouton clignote. Appuyez à nouveau sur ce bouton pour reprendre l'opération.

Pour annuler un programme en cours et tous ses paramètres individuels

1. Appuyez sur le bouton « Départ/Pause » pour interrompree le programme.
2. Appuyez sur le bouton « Marche/Arrêt » pendant 2 secondes environ pour arrêté l'appareil.
3. Executez le programme ESSORAGE et selectionnez « pas de vitesse » (tous les voyants éteints) pour évacuer l'eau.
4. Sélectionnez un nouveau programme et démarrez-le.

6.12 ÀpRES le lavage

harque : Verrouillage de la porte

Pour des raisons de sécurité, la porte du lave-linge est temporairement verrouillée pendant les cycles de lavage. Vous ne pouvez ouvrir la porte qu'à la fin du programme ou qu'après son annulation correcte (voir la description ci-dessus).
En cas de niveau d'eau élevé ou de température d'eau élevé ou pendant l'essorage, il est impossible d'ouvrir la porte; le symbole Loc I- s'affiche

1. À la fin du cycle du programme End s'affiche.
2. La machine s'arrête automatiquement.
3. Retirez le linge le plus tout possible pour le faire avec précaution et pour éviter autant que possible qu'il ne se plisse davantage.
4. Fermez l'arrivée d'eau.
5. Débranche la prise d'alimentation.
6. Ouvrez la porte pour éviter toute formation d'humidité et l' apparition d'odeurs. Laissez-la ouverte lorsque vous n'utilise pas la machine.

harque : Mode Veille / Économiseur d'énergie

Une fois l'appareil mis en marche, il rentre en mode Veille si vous ne l'utilise pas au bout de 2 minutes avant le lancement du programme ou à la fin de celui-ci. L'écran s'éteint pour économiser l'énergie. Appuyez sur le bouton « Départ/Pause » pour désactiver le mode Veille.

6.13 Activation ou déactivation de l'alarme

You pouvez désactiver le signal sonore en cas de besoin :

1. Mettez l'appareil en marche.
2. Sélectionnez le programme ESSORAGE.
3. Appuyez simultanément sur les boutons « Fin différée » et « Rincage + » pendant 3 secondes environ. « BEEP OF » s'affiche et l'alarme se désactive.

Pour activer l'alarme, appuyez une nouvelle fois sur ces deux boutons simultanement. « bEEP O» s'affiche.

sation respectuese de l'environnement

Pour une meilleure utilisation de l'énergie, de l'eau, du dédTangent et du temps, tenez-vous en à la charge maximale recommendée.
- Ne surchargez pas l'appareil (à l'aide de la main, faites un dégagement en largeur au-dessus du linge).
Pour le linge légèrement sale, sélectionnez le programme Lavage rapide.

• Mettez les doses exactes de chaque produit de lavage.

• Choisissez la température de lavage ajusté la plus BASSE - les déterments modernes nettoient efficacement en dessous de 60^ .

• Optimisez les paramètres par défaut uniquement pour les taches importantes.
• Sélectionnez la vitesse d'essorage maximale en cas d'utilisation d'un sèche-linge domestique.

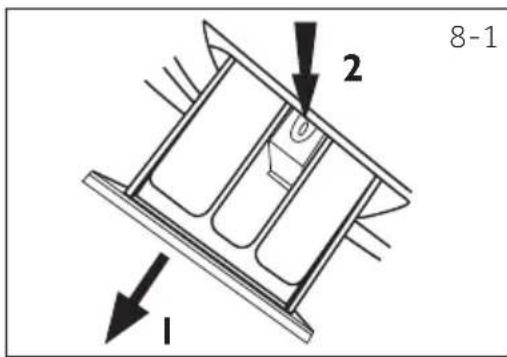

8.1 Nettoyage du tiroir à lessive

Veillez toujours à ce qu'il ne reste pas de résidus de détergent. Nettoyez régulièrement le tiroir à lessive (Fig. 8-1):

1. Tirez le tiroir jusqu'à la butée.
2. Appuyez sur le bouton d'ouverture pour le retirer.
3. Nettoyez ensuite le tiroir avec de l'eau et remetez-le en place dans l'appareil.

8.2 Nettoyage de la machine

• Débranche la machine pendant le nettoyage et l'entretien.
  Utilisez un chiffon doux imbibé de savon liquide pour nettoyer la machine (Fig. 8-2) et les composants en capoutchouc.
  N'utilisez pas de produits chimiques organiques ou de solvants corrosifs.

8.3 Vanne et filtré d'arrivée d'eau

Pour éviter toute obstruction de l'alimentation en eau par des matières solides telles que le calcaire, nettoyez régulièrement son filtré.

• Debranchez le cordon d'alimentation et fermez l'arrivée d'eau.

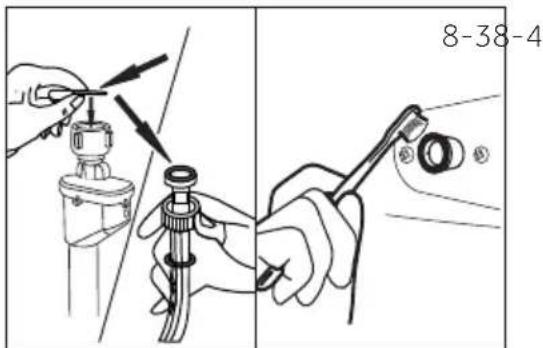

  Démontez le flexible d'arrivée d'eau à l'arrière (Fig. 8-3) de l'appareil, ainsi que le robinet.
  Rincez le filtré avec de l'eau et une Brosse (Fig. 8-4).
  Insérez le filtré et installez le flexible d'arrivée d'eau.

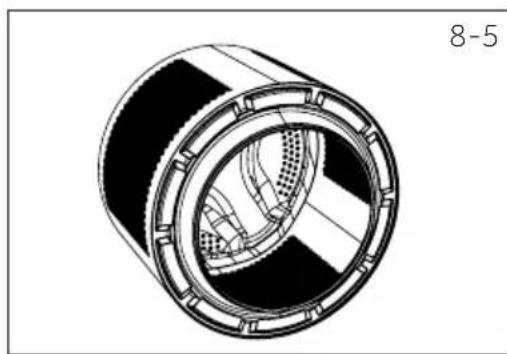

8.4 Nettoyage du tambour

Retirez les pieces métalliques introduites accidentellement dans le tambour (fig. 8-5), notamment les épingle, les pieces de monnaie, etc., car elles peuvent cause des taches de rouille et des dommages.
Utilisez un nettoyant sans chlorure pour éliminer les taches de rouille. Respectez les consignes de sécurité du fabricant de l'agent de nettoyage.
N'utilisez pas d'objet dur ou de laine d'acier pour le nettoyage.

harque : Hygiène

Pour un entretien régulier, nous vous recommendons de lancer le programme HYGIÉ-NIQUE à vide pour éliminer les résidus potentiellement génants tous les trois mois. Ajoutez une petite quantité de dédTergent dans le compartment du produit de lavage (2) ou utilisez un nettoyeur de machine particulier

8- Entretien et nettoyage

8.5 Périodes de non-utilisation prolongées

Si l'appareil n'est pas utilisé pendant une longue période:

1. Debranche la fiche électrique (fig. 8-6).
2. Fermez l'arrivée d'eau (fig. 8-7).
3. Ouvrez la porte pour éviter toute formation d'humidité et l' apparition d'odeurs. Laissez les portes ouvertes lorsque vous n'utilise pas la machine.

Avant le prochain usage, vérifie soigneusement le cordon d'alimentation, l'arrivée d'eau et le tuyau de vidange. Assurez-vous que tout est correctement installé et qu'il n'y a pas de fuite.

harque : Hygiène

Après une période, de non-utilisation prolongée, nous vous recommandons de lancer le programme HYGIENIQUE à vide et avec une petite quantité de détergent dans le compartment du produit de lavage (2) ou un nettoyeur de machine particulier pour éliminer les résidus potentiellement génants.

8.6 Filtre de la pompe

Nettoyez le filtré une fois par mois etinspectez le filtré de la pompe, pour vérifier par exemple si l'appareil :

ne vidange pas l'eau ;
n'essorepas;

émet un bruit inhabituel en cours de fonctionnement.

RTISSEMENT!

Risque de brûlure! L'eau contenue dans le filtr de la pompe peut être très chaude! Avant toute intervention, assurez-vous que l'eau a refroidi.

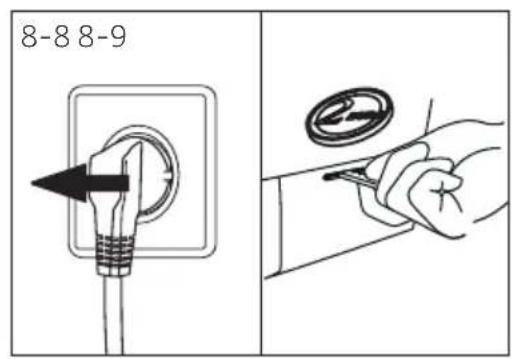

1. Éteignez la machine et débranchez-la (Fig. 8-8).
2. Ouvrez le volet d'entretien. Vous pouvez utiliser une piece de monnaie ou un tournevis (Fig. 8-9).

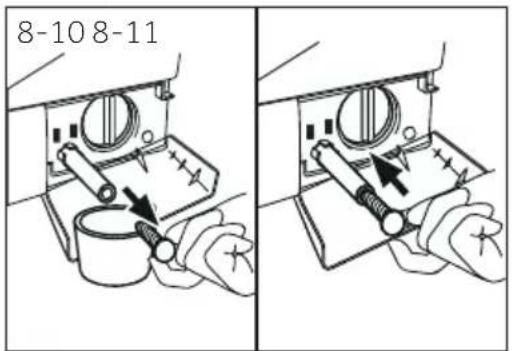

3. Placez un écipient plat pour recueillir l'eau de vidange (Fig. 8-10). La quantité d'eau pourrait être plus importante que prévu!
4. Tirez le tuyau de vidange et maintenez-en l'extrémité au-dessus du écipient (Fig. 8-10).
5. Retirez le bouton d'étanchéité du tuyau de vidaige (Fig. 8-10).
6. Une fois la vidange terminée, fermez le tuyau de vidange (Fig. 8-11) et remettez-le dans la machine.
7. Démontez et retirez le filtré de la pompe en le tournant dans le sens antihoraire (Fig. 8-12).
8. Retirez les impuretés et la poussière (Fig. 8-13).

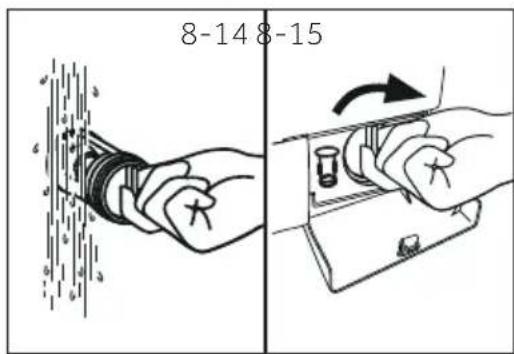

1. Nettoyez soigneusement le filtr de la pompe à l'eau courante, par exemple (Fig. 8-14).
2. Remontez-le soigneusement (Fig. 8-15).
3. Fermez le volet d'entretien.

ENTION!

Le bouchon du filtré de la pompe doit être nettoyé et en bon état. Si le bouchon n'est pas bien serré, l'eau peut s'échéffer.
Le filtré doit être en place, sinon une fuite peut se produit.

Vous pouvez résoudre la plupart des problèmes qui pourrait survenir sans expertise précise. En cas de problème, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir SERVICE CLIENTTÉLE.

ERTISSEMENT!

Avant tout entretien, veuillez arrêté l'appareil et débranchez-le du secteur.
- Les apparèils électriques doivent être entretenus uniquement par des experts en électricité, parce qu'une mauvaise intervention pourrait cause des dommages considérables.
Pour éviter tout risque, faites replacer le cordon d'alimentation endommagé uniquement par le fabricant, son représentant ou par des personnes qualifiées similaires.

9.1 Codes d'informations

Les codes suivants s'affichent uniquement à titre d'information par rapport au cycle de lavage. Aucune action ne doit être entreprises.

Code	Message
1:25	Le temps restant du cycle de lavage est évalué à 1 heures et 25 minutes
6:30	Le temps restant du cycle de lavage incluant la durée sélectionnée pour la fin dif- ferée est évalué à 6 heures et 30 minutes
P-- 1/2/3	1/2/3 Rincages supplémentaires sélectionnés (voir BOUTONS DE FONCTION „Rincage +e").
F in	Le cycle de lavage est terminé. L'appareil s'éteint automatiquement.
cLo I-	La fonction Sécurité enfants est activée
Loci -	La porte est fermée à cause du niveau d'eau ou de température élevé ou du dérou- lement de l'essorage.
bEEP OFF	L'avertisseur sonore est désactivé
bEEP On	L'avertisseur sonore est activé
SPEED UP	La fonction "Sped up" est activée.

9.2 Dépannage avec affichage de code

Problème Cause Solution
É 1	• Erreur de vidange, l'eau n'a pas été en-tièrement évacuée après 6 minutes	• Nettoyez le filtrde la pompe. • Vérifiez l'installation du tuyau de vi-dange.
É 2	• Verrouillage - erreur. • Fermez correctement la porte.
É 4	• Le niveau d'eau n'a pas été at-teint après 8 minutes. • Le tuyau de vidange s'auto-siphonne.	• Assurez-vous que le robinet est entièrement ouvert et que la pression de l'eau est nor-male. • Vérifiez l'installation du tuyau de vidange.

Problème Cause Solution

EB	• Niveau de sécurité de l'eau - erreur.	• Contactez le service après-vente.
F3	• Capteur de température - erreur.	• Contactez le service après-vente.
F4	• Erreur de chauffage	• Contactez le service après-vente.
F7	• Moteur - erreur. • Contactez le service après-vente.
FC1 ou FC2	• Rereur de communication anor-male	• Contactez le service après-vente.
Unb	• Charge déséquilibrée - erreur.	• Vérifiez et équilibrrez la charge de linge dans le tambour. Réduisez la charge de linge.

9.3 Dépannage sans affichage de code

Problème Cause Solution
Le lave-linge ne fonctionne pas.	• Le programme n'a pas encore dé-marré. • La porte n'est pas correctement fermée. • La machine n'a pas été mise sous tension • Panne de courant. • Vérifiez l'alimentation. • Le Verrouillage infant est activé.	• Vérifiez le programme et dé-marrez-le. • Fermez correctement la porte. • Mettez la machine sous ten-sion. • Désactivez la sécurité enfants.
Le lave-linge ne se remplit pas d'eau.	• Il n'y a pas d'eau. • Le flexible d'alimentation est tordu. • Le filtr de flexible d'alimentation est bouché. • La pression de l'eau est inférieure à 0,03 MPa. • La porte n'est pas correctement fermée. • Coupure d'eau.	• Vérifiez le robinet d'eau. Vérifiez le flexible d'alimenta-tion. • Débouchez le filtr du flexible d'alimentation. • Vérifiez la pression de l'eau. • Fermez correctement la porte. • Vérifiez l'arrivée d'eau.
La machine se vi-dangependant qu'on y introduit de l'eau.	• La hauteur du tuyau de vidange est in-férieure à 80 cm. • L'extrémité du tuyau de vidange pourrait baigner dans l'eau.	• Assurez-vous que le tuyau de vidange est correctement ins-tallé. • Vérifiez que le tuyau de vidange n'est pas plongé dans l'eau.
Problème de vi-dange.	• Le tuyau de vidange est obstrué. • Le filtr de la pompe est bouché. • L'extrémité du tuyau de vidange se trouve à une hauteur supérieure à 100 cm au-dessus du sol.	• Débouchez le tuyau de vidange. Nettoyez le filtr de la pompe. Assurez-vous que le tuyau de vidange est correctement ins-tallé.
Forte vibration pen-dant l'essorage.	·Certains boulons de transport n'ont pas été reliés. ·L'appareil n'est pas installé sur une surface stable. ·La charge de la machine n'est pas correcte.	·Retirez tous les boulons de transport. ·Assurez-vous que l'appareil est placé sur une surface stable et plane. ·Vérifiez le poids et l'équilibre de la charge.
L'opération s'accêté avant la fin du cycle de lavage.	·Coupure d'eau ou panne de cou-rant.	·Vérifiez le branchement élec-trique et l'alimentation en eau.
L'opération s'accêté pendant un certain temps.	·Un code d'erreur s'affiche à l'écran. ·Problème dû au modèle de charge-ment. ·Le programme effectue le cycle de trempage	·Vérifiez les codes affichés. ·Réduisez ou ajustez la charge. ·Annulez le programme et redé-marrez.
Une quantité excessive de mousse flotte dans le tambour et/ou le tiroir à lessive.	·Le dédTérgent n'est pas adapté. ·Quantité excessive de dédTérgent.	·Vérifiez les recommendations en matière de lessive. ·Réduisez la quantité de lessive.
Ajustement automatique du temps de lavage.	·La durée du programme de lavage est ajustée.	·Ce phénomène est normal et n' affecte pas le fonctionnement.
Échec de l'essorage.	·Mauvaise répartition du linge.	·Vérifiez la charge de la machine et la répartition du linge, puis relancez un programme d'essorage.
Résultat de lavage in-satisfaisant.	·Le degré de salissure ne correspond pond pas au programme selec-tionné. ·La quantité de lessive est insuffi-sante. ·La charge maximale est dépassée. ·Le linge est inégalement réparti dans le tambour.	·Sélectionnez un autre pro-gramme. ·Choisissez le linge selon le de-gré de salissure et selon les spécifications du fabricant. ·Réduisez la charge. ·Détachez le linge.
Il existe des résidus de lessive en poudre sur le linge.	·Des particules insolubles de déter-gent peuvent persistier sous forme de taches blanches sur le linge.	·Rincez à nouveau. ·Essayez de Brosser les points sur le linge sec. ·Choisissez un autre détergent.
Le linge contient des taches grises	·provenant des graisses telles que les huiles, les crèmes ou les on-guents.	·Prétraitez le linge à l'aide d'un nettoyant spécifique.

harque : Formation de mousse

En cas de formation d'une quantité importante de mousse durant l'essorage, le moteur s'arrête et la pompe de vidange est activée pendant 90 secondes. Àpres 3 échecs d'élimination de la mousse, le programme s'achève sans essorage.

Si les messages d'erreur reapparaissent après les mesures prises, eteignez l'appareil, debranchez-le et contactez le service clientèle.

9.4 En cas de panne de courant

Le programme en cours et ses paramètres seront enregistrés. Lorsque l'alimentation électrique est rétablie, le fonctionnement reprend.

En cas de panne de courant pendant un programme, l'ouverture de la porte se bloque mécaniquement. Si vous doivent-retirer le linge,le niveau d'eau ne doit pas être visible sur la porte en verre.-Risque de brûlure!

Réduisez le niveau d'eau suivant l'étépe 1 à 6 du chapitre ENTRETIEN ET NETTOYAGE (FILTRE DE LA POMPE).

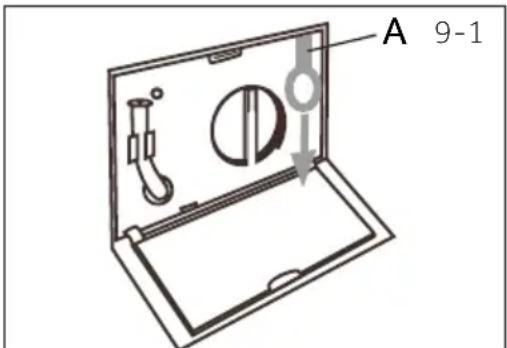

Tirez le levier (A) situé en dessous du volet d'entretien (Fig. 9-1) jusqu'à ce que la porte se déverrouille en émettant un petit clic.
Fixez toutes les pieces et fermez le volet d'entretien.

10.1 Préparation

Sortez l'appareil de I'emballage.

Retirez tous les matériaux d'emballage, y compris la base en polystyrene et tenez-les hors de la portée des enfants. Lors de l'ouverture de l'emballage, vous pourriez voir des gouttes d'eau sur le sac en plastique et le hublot. Ce phénomène normal résultat des essais à l'eau effectués à l'usine.

harque : Mise au rebut des emballages

Tenez tous les emballages hors de portée des enfants et mettez-les au rebut dans le respect de l'environnement.

10.2 Demontez les boulons de transport

Les boulons de transport sont conçus pour fixer les composants anti-vibration à l'intérieur de l'appareil durant le transport afin d'éviter des dommages internes.

1. Retirez le couvercle arriere (Fig. 10-1).
2. Retirez les 4 boulons à l'arrière, puis enlevez les éléments séparateurs en plastique (A) de la face interne de l'appareil (Fig. 10-2).
3. Replacez le couvercle arrriere en l'inserant dans les deux interstices, avec la convexité orientée vers l'extérieur (Fig. 10-3).
4. Fermez les trouss de gauche avec des bouchons obturateurs (Fig. 10-4).

harque : Conservez- les en lieu sûr

Conservez les boulons de transport dans un endroit sur pour une utilisation ultérieure.
Chaque fois que vous souhaitez déplacer l'appareil, remontez d'abord les boulons.

10.3 Déplacement de l'appareil

Si vous souhaitez déplacer l'appareil sur une grande distance, remettez les boulons de transport retardés avant l'installation pour éviter tout dommage :

1. Retirez les bouchons obturateurs.
2. Retirez le couvercle arrière.
3. Insérez les éléments séparateurs en plastique et les boulons de transport.
4. Serrez les boulons à l'aide d'une clé.
5. Replacez le couvercle arrriere.

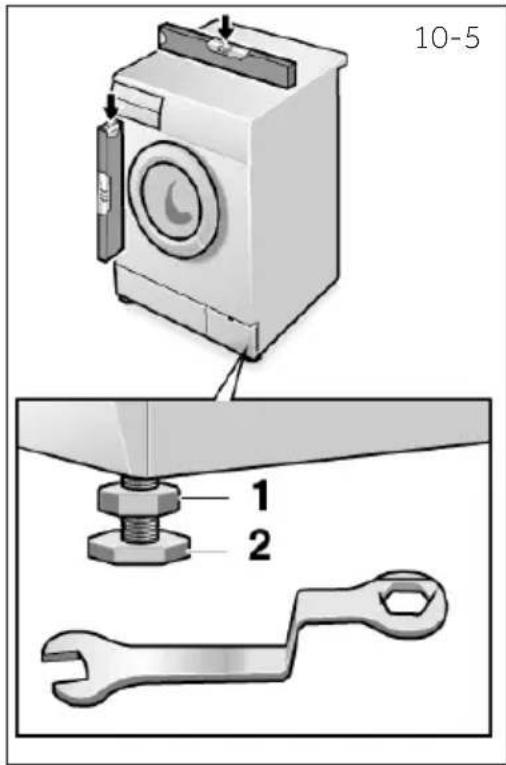

10.4 Alignment de l'appareil

Réglez tous les pieds (Fig. 10-5) pour obtenir un nidélément complet. Cela réduira les vibrations et le bruit pendant l'utilisation. de même que l'usure. Nous recommandons d'utiliser un niveau à bulle pour le réglage. Le sol doit être aussi stable et plat que possible.

1. Desserrez le contre-écrou (1) à l'aide d'une clé.
2. Reglez la hauteur en tournant le pied (2).
3. Serrez le contre-écrou (1) contre le boîtier.

10.5 Raccordement de drainage

Fixez correctement le tuyau de vidange à la tuyauterie. Le tuyau doit atteindre en un point une hauteur comprise entre 80 et 100 cm au-dessus de la ligne inférieure de l'appareil! Laissez toujours le tuyau de vidange fixé au clip à l'arrière de l'appareil si possible.

AMERISSEMENT!

Utilisez uniquement I'ensemble de raccordement fourni pour le raccordement.
Ne réutilise jamais d'ensemble de raccordement usage!
Raccordez l'appareil uniquement à une alimentation d'eau froide.
Avant le raccordement, vérifiez si l'eau est propre et claire.

Les raccordements suivants sont possibles :

10.5.1 Tuyau de vidange à l'évier

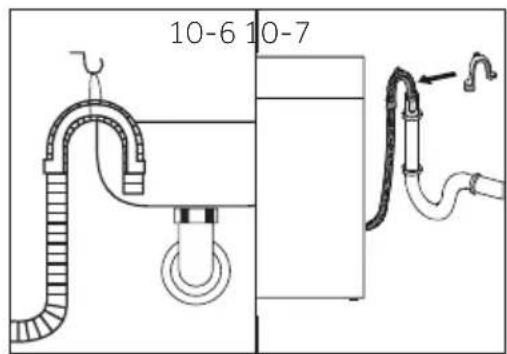

Suspendez le tuyau de vidange au rebord d'un évier de taille ajustate, à l'aide du support en U (Fig. 10-6).
Protégéz convenablement le support en U contre tout glissement.

10.5.2 Tuyau de vidange au raccordement d'évacuation des eaux usées

Le diamètre interne du regard avec event doit etre de 40 mm.
Placez le tuyau de vidange a environ 80 mm des conduits d'eaux usées
Fixez le support en U et attachez-le solidement (Fig. 10-7).

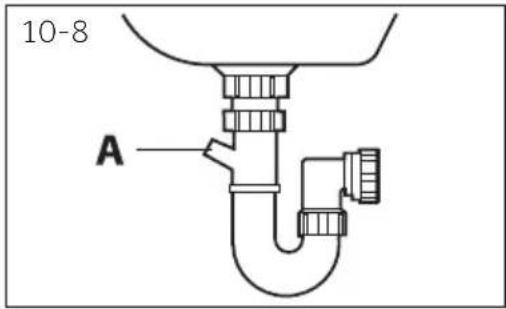

10.5.3 Raccordement du tuyau de vidange à l'évier

Le raccordement doit se situer au-dessus du si-phon
Un raccord à embout est habituèlement fermé par un bloc (A). Vous doivent le retarder pour éviter tout dysfonctionnement (Fig. 10-8).
Fixez le tuyau de vidange à l'aide d'une pince.

ATI entION!

Le tuyau de vidange ne doit pas etre submergé par l'eau, et doit etre fixé solidement et exempt de fuite. Si le tuyau de vidange est au sol, ou si le conduit est a une hauteur de moins de 80 cm, le lave-linge se vidange de maniere continue lorsqu'on le remplit (siphonnement automatique).
Le tuyau de vidange n'est pas allongé. Au besoin, contactez le service après-vente.

10.6 Raccordement d'eau douce

Assurez-vous que les joints sont insérés.

1. Raccordez le flexible d'arrivée d'eau à la pointe biseautée de l'appareil (Fig. 10-9). Resserrez manuellement le joint à vis.
2. L'autre extrémité est raccordée à un robinet d'eau avec un filetage de 3/4 po (Fig. 10-10).

harque : Système Aqua stop :

Certaines modèles sont équipés d'un flexible d'entrée aquastop (B). Le système Aquastop protège contre les dommages causés par l'eau en coupant automatiquement l'alimentation en eau potable lorsque le flexible fuit. Il est indiqué par un marqueeur rouge (A). Vous doivent remplaner le flexible.

10.7. Raccordement électrique

Avant chaque branchement, vérifiez si :

l'alimentation electrique, la prise et le fusible sont les même que sur la plaque.
-la prise d'alimentation est mise a la terre et aucune fiche multiple ou rallonge n'est utilisée;
-la fiche et la prise d'alimentation correspondent parfaitement.

Uniquement au Royaume-Uni : La prise pour le Royaume-Uni est conforme à la norme BS1363A.

Branchez la fiche à la prise (Fig. 10-11).

AVERTISSEMENT!

Assurez-vous toujours que toutes les connexions (alimentation électrique, le tuyau d'évacuation et flexible d'arrivée d'eau potable) sont solides, sèches et neprésent une aucune fuite!
Veilles a ce que ces pieces ne soient jamais piétinées, pliees ou tordues.
- Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant (voir la carte de garantie) afin d'éviter tout risque.

nique : Hygiène

Après chaque installation ou une période d'inactivité prolongée, nous vous recomman-dons, avant la première utilisation, de lancer le programme HYGIÉNIQUE à vide et d'insérer une petite quantité de détergent dans le compartment du produit de lavage (2) ou le nettoyant spécifique de machine pour éliminer les résidus potentiellement génants.

11-Informationstechniques

11.1 Fiche du produit conforme à la règlementation UE N° 1061/2010)

Nom du fournisseur ou de la marque du produit Haier

Référence du modele établi par le fournisseur	HW70-B12636	HW80-B12636	HW80-B14636	HW100-B14636
Capacité nominale (kg) 7 8 8 10
Classe d'efficacité énergétique	A+++
Consommation d'énergie annuelle (AE en kWh/an)1)	106 97	97 120
Consommation d'énergie d'un programme co-ton 60 °C standard, en pleine charge (kWh/cycle)	0,5	0,42	0,42	0,53
Consommation d'énergie d'un programme coton 60 °C standard, en charge partielle (kWh/cycle)	0,47	0,43	0,43	0,60
Consommation d'énergie d'un programme coton 40 °C standard, en charge partielle (kWh/cycle)	0,45	0,41	0,41	0,50
Consommation électriche pondérée du mode Arrêt (W)	0,5
Consommation électriche pondérée du mode Laissé sur marche (W)	0,57	0,56	0,56	0,58
Consommation d'eau annuelle (AWen l'an)2)	9000	11500	11500	12000
Catégorie d'efficacité à l'essorage3)	B
Vitesse d'essorage maximal (tr/min)4)	1200	1400
Teneur en humidité résiduelle (%)4)	53		53
Programme coton 60 °C standard5)	Coton + 60°Q + « Intense » + essorage max
Programme coton 40°C standard5)	Coton + 40°C + « Intense » + essorage max
Durée du programme coton 60 °C en pleine charge (min)	270	206	208	228
Durée du programme coton 60 °C en charge partielle (min)	270	206	208	228
Durée du programme coton 40°C en charge partielle (min)	267	203	205	225
Durée du mode Laissé sur marche (T1en min)6)	non applicable
Bruit aérien (lavage/essorage) en dB(A) re 1pW7)	53/67	53/67	53/67	53/67
Type	position libre

1) Sur la base de 220 cycles de lavage standard pour les programmes coton à 60^ et 40^ en pleine charge et charge partielle et les modes de consommation réduite. La consommation réelle d'énergie varie en fonction de l'utilisation de l'appareil.
2) Sur la base de 220 cycles de lavage standard pour les programmes coton à 60^ et 40^ en pleine et charge partielle. La consommation d'eau réelle varie en fonction de l'utilisation de l'applériel
3) La catégorie G correspond à l'efficacité la plus faible et la catégorie A correspond à l'efficacité la plus élevé.

4) Sur la base du programme coton 60^ standard en pleine charge et du programme coton 40^ standard en charge partielle
5) Le « programme coton 60^ standard » et le « programme coton 40^ standard » sont des programmes de lavage standards associés aux informations contenues dans l'étiquette et la fiche. Ces programmes conviennent au nettoyage du linge en coton normalement sale et sont les plus efficaces en termes de consommation d'eau et d'énergie.
6) Au cas où il existe un système de gestion de l'alimentation électrique.
7) Sur la base du programme coton 60^ standard en pleine charge.

11.2 Autres données techniques

	HW70-B12636	HW80-B12636 HW80-B14636	HW100-B14636
Dimension (H x L x P en mm)	850x595x460 850x595x550 850x595x600
Tension en V 220-240 V~/50 Hz
Courant en A 10
Puisance maximale en W 2000
Pression d'eau en MPa 0,03≤P ≤1
Poids net en kg 64 72 74

11.3 Normes et directives

Ce produit répond aux exigences de toutes les directives CE applicables ainsi que les normes harmonisées correspondantes, qui prévoient le marquage CE.

12-Service clientèle

Nous vous recommendons notre service clients Haier et l'utilisation de pieces de rechange d'origine.

Si vous avez un probleme avec l'appareil, veuillez vous referrer a la section DEPANNAGE.

Si vous ne trouvez pas de solution, veuillez contacter

donneur local ou

rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouvez des numérores de téléphone et une FAQ. Vous pourrez également contacter le service de réclamation.

Pour contacter notre Service, rassurez-vous que les informations ci-après sont disponibles.

Ces informations sont disponibles sur la plaque signalétique.

Modèle N° de série

Vérifiez également la Carte de garantie fournie avec le produit en cas de garantie.

Pour des renseignements généraux concernant les entreprises, vous trouvez ci-jointes nos adresses en Europe :

Adresses de Haier en Europe
Pays* Adresse postale Pays* Adresse postale
Italie	Haier Europe Trading S.R.L. Via De Cristoforis, 12 21100 Verese ITALIE	France	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE
Espagne Portugal	Haier Iberie SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPAGNE	Belgique-FR Belgique-NL Pays-Bas Luxembourg	Haier Bénélux SA Anderlecht Route de Lennik 451 BELGIQUE
Allemagne Autrique	Haier Allemagne GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALLEMAGNE	Pologne République Tchéque Hongrie Grèce Roumanie Russia	Haier Pologne Sp. ZO.O. Al. Jerozolimskie 181B 02-222 Warszawa POLOGNE
Royaume-Uni	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Royaume-Uni

*Pour de plus amples informations, veuillez consulter le site www.haier.com
