Marque	Kicker
Modèle	51KSS6504
Type de produit	Haut-parleur coaxial 2 voies
Diamètre du haut-parleur de graves	6,5 pouces (165 mm)
Diamètre du haut-parleur d'aigus	0,75 pouce (20 mm)
Impédance nominale	4 ohms
Puissance maximale (crête)	200 watts
Puissance continue (RMS)	15-100 watts
Sensibilité (1 W/1 m)	90 dB
Réponse en fréquence	43 Hz - 21 kHz
Découpe de montage	4,72 x 4,72 pouces (120 x 120 mm) (estimation)
Profondeur de montage supérieure	1,81 pouce (46 mm)
Profondeur de montage inférieure	2,19 pouces (55,6 mm)
Matériau du cône des graves	Polypropylène
Matériau de la suspension des graves	Caoutchouc
Matériau du dôme des aigus	Soie
Aimant des aigus	Néodyme
Grille incluse	Oui
Usage recommandé	Montage sans enceinte dans véhicule
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas percer le réservoir de carburant ni les câbles lors de l'installation. Respecter les lois sur le niveau sonore.
Pièces détachées	Contacter le revendeur Kicker pour les pièces de rechange.
Garantie	Consultez le manuel ou contactez le revendeur.

FOIRE AUX QUESTIONS - 51KSS6504 KICKER

Quelle est l'impédance du haut-parleur 51KSS6504 ?

L'impédance nominale est de 4 ohms. Assurez-vous que votre source ou amplificateur est compatible avec une charge de 4 ohms.

Quelle puissance RMS puis-je utiliser avec ce haut-parleur ?

La puissance continue recommandée est de 15 à 100 watts RMS. La puissance crête maximale est de 200 watts.

Ce haut-parleur nécessite-t-il une enceinte close ?

Non, les haut-parleurs coaxiaux Kicker KS sont conçus pour un montage sans enceinte. L'isolation acoustique est assurée par l'emplacement de montage standard.

Comment installer le haut-parleur dans une portière de voiture ?

Utilisez l'adaptateur multi-supports inclus si nécessaire. Assurez-vous que le haut-parleur ne gêne pas les vitres ou les mécanismes. Prévoyez des trous de vis de 2,5 mm.

Quel type de fil est recommandé pour le câblage ?

Il est conseillé d'utiliser du fil de calibre 16 AWG (ou plus épais) pour une connexion optimale.

Puis-je utiliser ce haut-parleur avec un amplificateur ?

Oui, ce haut-parleur fonctionne avec tout amplificateur conçu pour une charge de 4 ohms. Vérifiez la puissance RMS de l'amplificateur.

Comment nettoyer le haut-parleur ?

Nettoyez délicatement avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager les matériaux.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage supérieure est d'environ 46 mm et la profondeur inférieure d'environ 56 mm. Assurez-vous de l'espace disponible avant l'installation.

Y a-t-il une grille fournie ?

Oui, le modèle 51KSS6504 est livré avec une grille de protection.

Que faire si le haut-parleur ne produit aucun son ?

Vérifiez les connexions de câblage, l'impédance et la puissance de la source. Assurez-vous que les bornes sont bien serrées et que l'amplificateur est allumé.

MODE D'EMPLOI 51KSS6504 KICKER

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automoteur dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir. Nous espérons que vous aurez la chance d'associer ces nouveaux composants améliorés destinés aux audiophiles avec nos tout nouveaux amplificateurs intelligents KEY et un sub KICKER pour une expérience audio que vous n'oublierez pas !

Specifications

Modele: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Conception du haut-parleur 2 voes 2 voes 2 voes 2 voes 2 voes
Crave [pc : mm, 2-3/4 70 8-1/2, 59 4 100 4x6, 100x180 4x13 100x250 8-1/4 130
Medium [pc : mm]
Agu [pc : mm] = 1/2, 15 1/2, 13 1/2, 15 1/2, 13 5/4, 20
Impedance contrôle [G]	4	4	4	4	4	4
Puissance maximale [N]	100	100	150	150	150	150
Puissance continue [walts IIMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sensibilité (1 W, 1 m)	35	38	38	38	38	30
Response or fréquence II [R]	300 20k	30-70k	30-70k	50-70k	45-70k	45-71k
Domino ou trou, ou montage [pc : mm]	2-3/5, 6/8, 9/12, 6/15	3-11/16, 34	4x5-5/6, 101x151	3-7/8x9, 3/5, 98x238	4-1/2, 115
Prolondeur du montage supérieur [pc : mm]	1-1/4, 32	1-5/5, 42	1-13/18, 46	1-11/18, 42	2-3/5, 81	1-3/4, 46
Prolondeur du montage inférieur [pc : mm]	-	1-7/5, 49	2-1/18, 57	2, 67	2-13/18, 71	2, 62
Proliberance du haut-paleur des aigus [pc : mm]	0	1/18, 2	0	1/18, 2	0	0
Grillo	Non	Non	Cu	Non	Non	Cu
Matériou aimanté du haut-paleur des aigus	-	Noodymo	Noodymo	Noodymo	Noodymo	Noodymo
Matère du dôme du haut-parleur des aigus	-	Sous	Sous	Sous	Sous	Sous
Fonne du haut-parleur des aigus	-	Dôme écuillé	Dôme écuillé	Dôme écuillé	Dôme écuillé	Dôme
Matère du côme du haut-paleur des graves	Papier composite Polypropylere		Polypropylere	Polypropylere	Polypropylere	Polypropylere
Matère de l'orceinte ou haut-paleur des graves	Caulchoud	Caulchoud	Caulchoud	Caulchoud	Caulchoud	Caulchoud

Modele:	KSC650	KSC670	KSC680	KSC690	KSC6930
Conception du haut parleur	2 vices	2 vices	2 vices	2 vices	3 vices
Gravo [pc ; mm2]	6-7/2, 160	6-3/4, 165	6x3, 160x200	6x3, 160x200	6x3, 160x230
Medium [pc ; mm2]	-	-	-	-	7,25
Agu [pc ; mm2]	3/4, 20	3/4, 20	3/4, 20	1,20	3/4, 20
Impedance vinlinde [3]	4	4	4	4	4
Puissance vinlinde [N]	200	200	150	300	300
Puissance contribué [warts RMS]	5.100	15 - 10	15 /5	15.150	5.150
Sonabilité : 1 W, 1 m2	50	30	30	97	62
Réponse en fréquence [Hz]	43-21k	43-21k	45-21k	30-21k	30-21k
Detrelles ou l'ou de montage [pa : mm2]	4-7/3/6, 123	5-9/18 / 41	5x7-3/18, 127x182	5-11/18x8-7/18, 141x2/5	6-11/6x8-7/16, 17/7x215
Protendour du montage supérieur [pc ; mm]	1/3/6, 46	1 13/18 / 6	2 1/4, 58	3 5/7 6, 31	3 7/8 80
Protendour du montage intérieur [pc ; mm]	2 3/16, 51	2 50	2 5/5, 57	3 11/15, 93	3 5/8 62
Prot. balancer du heur-paurur des aigus [pc ; mm]	0	3	1/16, 2	0	0
Grille	Où	Où	Non	Où	Où
Materie, aimanté du haut parleur des aigus	Nécoyme	Nécodyme	Néodyme	Nécoyme	Nécoyme
Matère du dome du haut parleur des aigus	Sole	Sole	Sole	Sole	Sole
Forme du haut parleur des aigus	Dôme	Dôme	Dôme	Dôme	Dôme
Matère du côte au heur-paurur des gravos	Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene
Matère de l'orodine du heur-paurur des gravos	Coursoure	Coursoure	Coursoure	Coursoure	Coursoure

Câblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

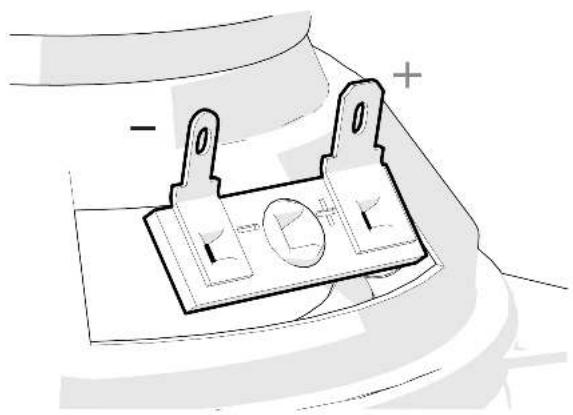

Connectez le câblage aux bornes.

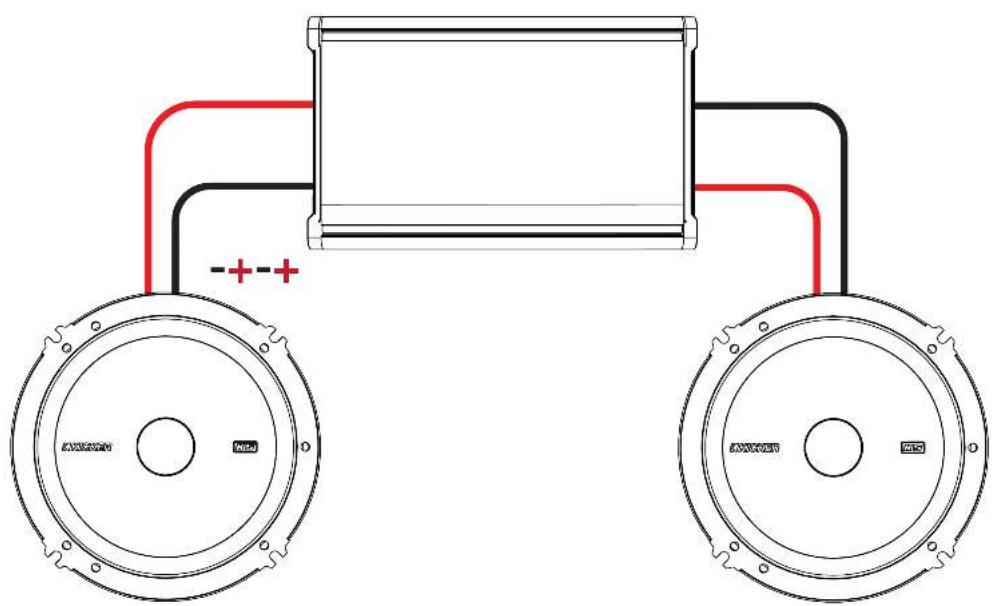

CÂBLAGE STÉRÉO STANDARD

impédance minimale de 4 ohms par canal

Deux haut-parleurs à une parallèle seule

Deux haut-parleurs à une chaîne seule

Les coaxiale Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Si vous remplacez les haut-parleurs d'usine dans leur emplacement d'origine par le KSC65, KSC67 ou KSC69, vous devrez peut-être utiliser l'adaptateur polyvalent inclus ou le modifier de telle sorte qu'il s'adapte aux modèles de vis requis. Vous devrez peut-être également agrandir les découpes d'enceintes et pré-percer de nouveaux trous de vis à l'aide d'une mèche de 7/64 "(2,5 mm). Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

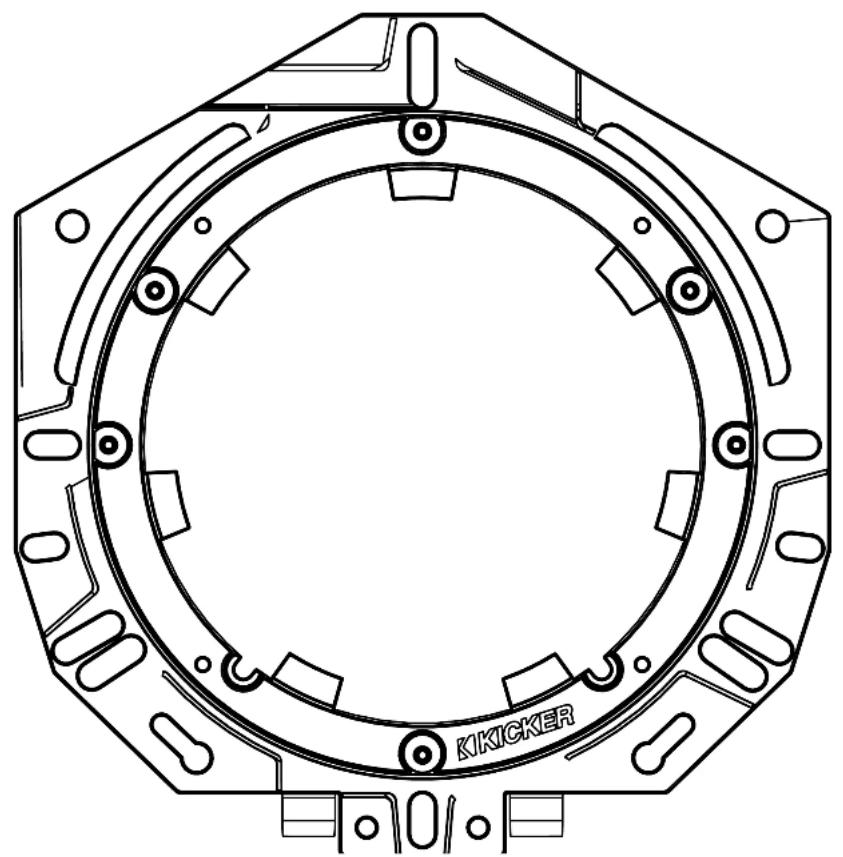

Ces adaptateurs multi-supports aideront à accueillir les haut-parleurs KS dans des emplacements d'usine ou personnalisés. Vous devrez peut-être couper des pièces ou autrement modifier ces adaptateurs pour les adapter à votre véhicule ou à votre application.

KS65/KS67 ADAPTATEUR

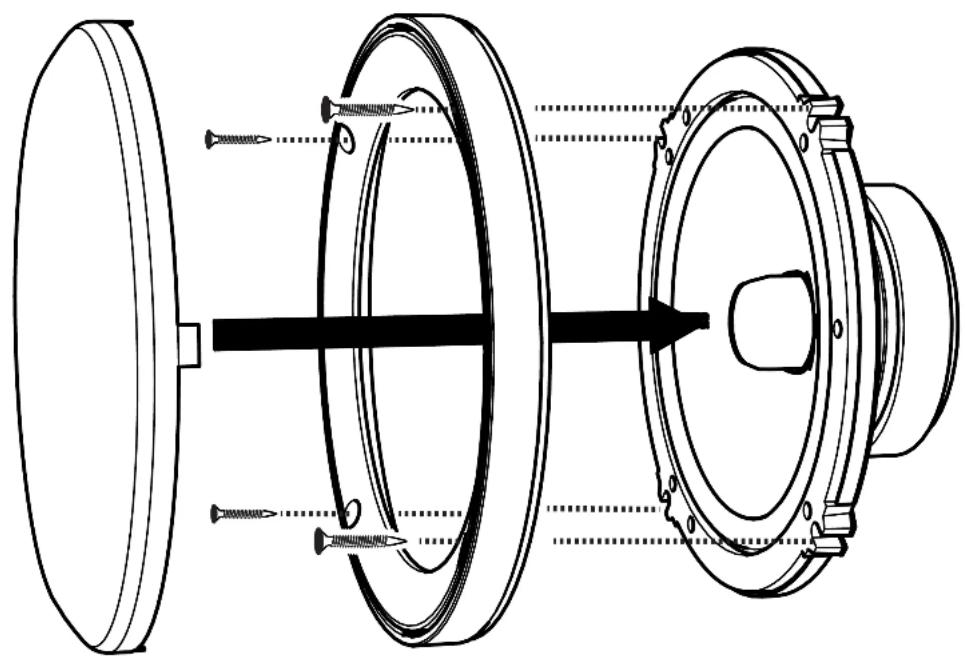

Fixez le haut-parleur à l'ensdroit désiré.

Übersicht ....40

Leistung 41

Installation 42

Verkabelung 42

Montage 45

Garantía | Garantie......49

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revondour ou distributour International KICKER.

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
