MODE D'EMPLOI FOB 7K-4NLO Kern

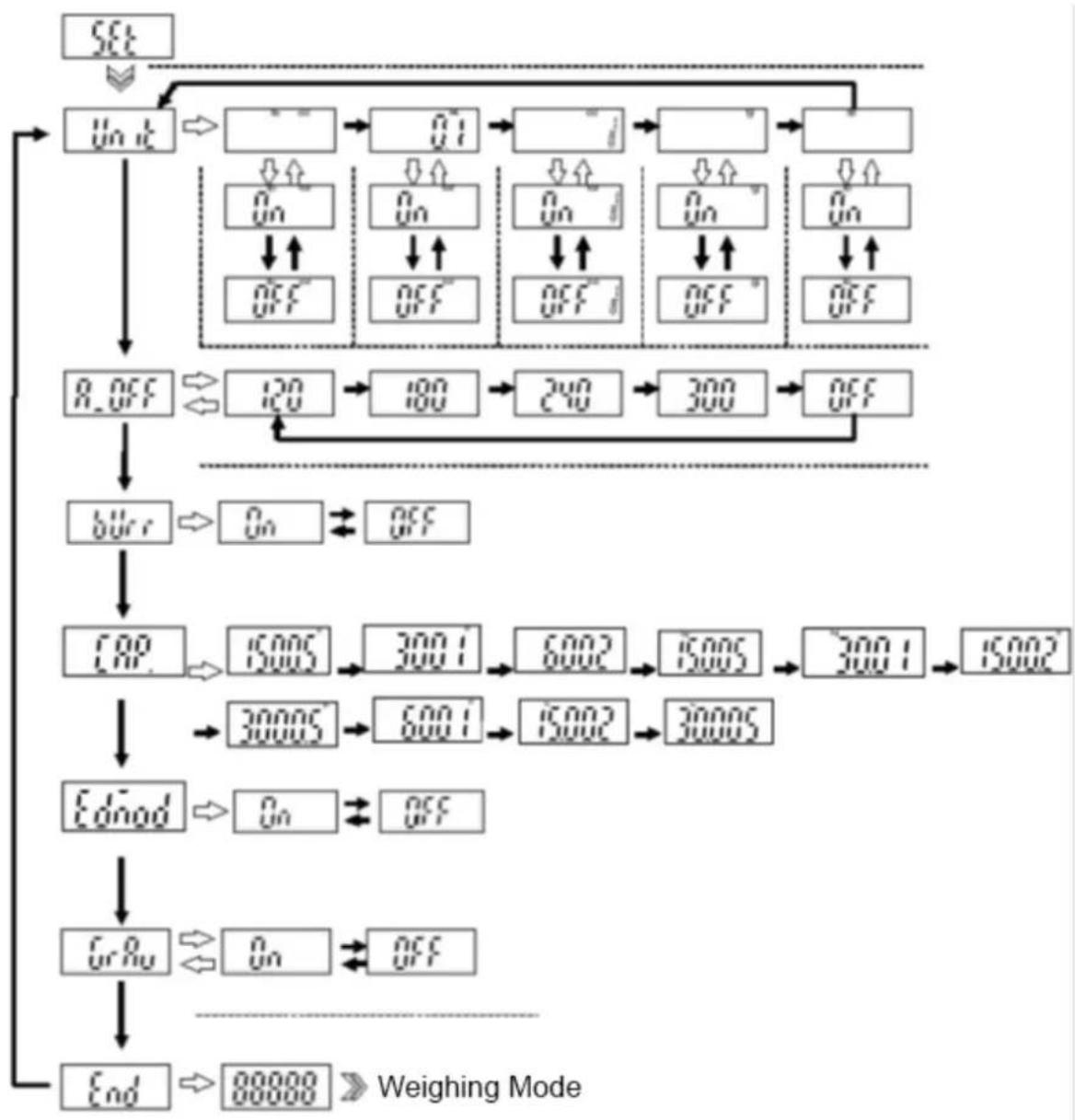

10.4.2 Modèle FOB-NS

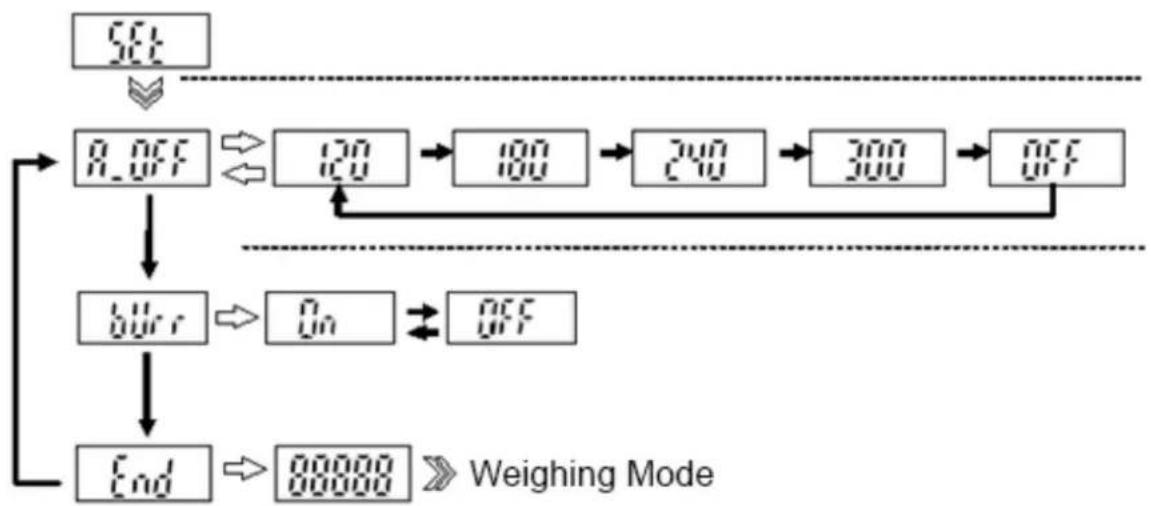

10.4.3 Modelle FOB-NL
10.4.4 Modelle FOB-LM
Geeicht:

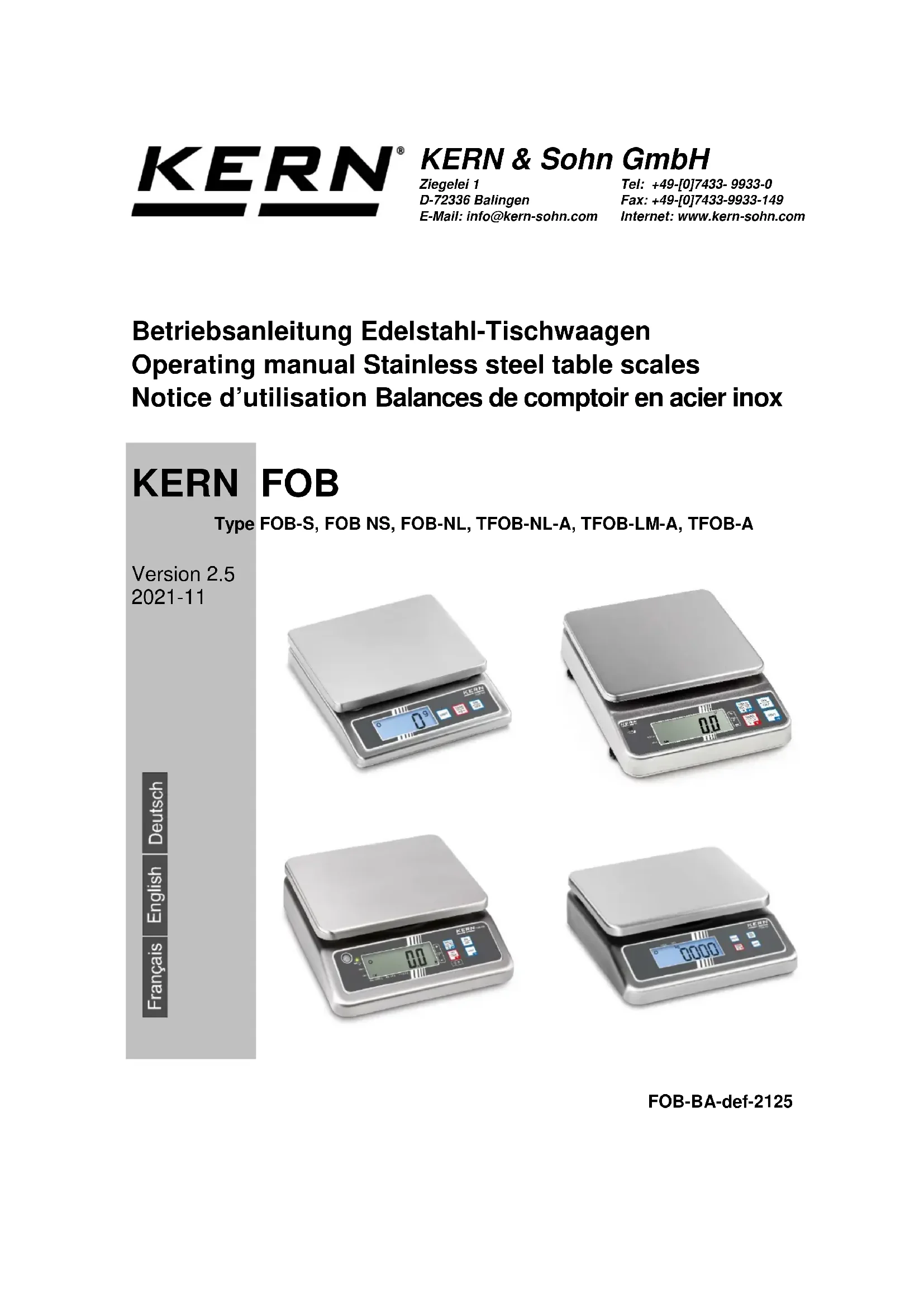

Notice d'utilisation
Balances de comptoir en acier inox
Table des matieres
1 Caracteristiques techniques 4
2 Declaratio de conformite 10
3 Aperçu de l'appareil. 11
3.1 Composants 11

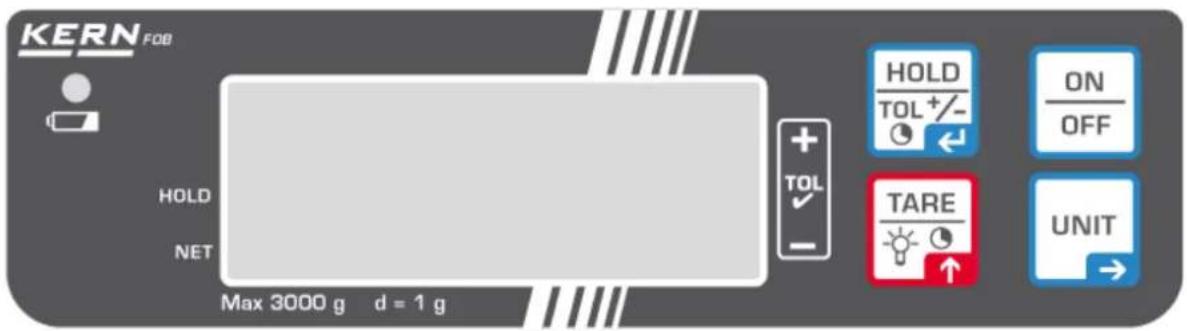

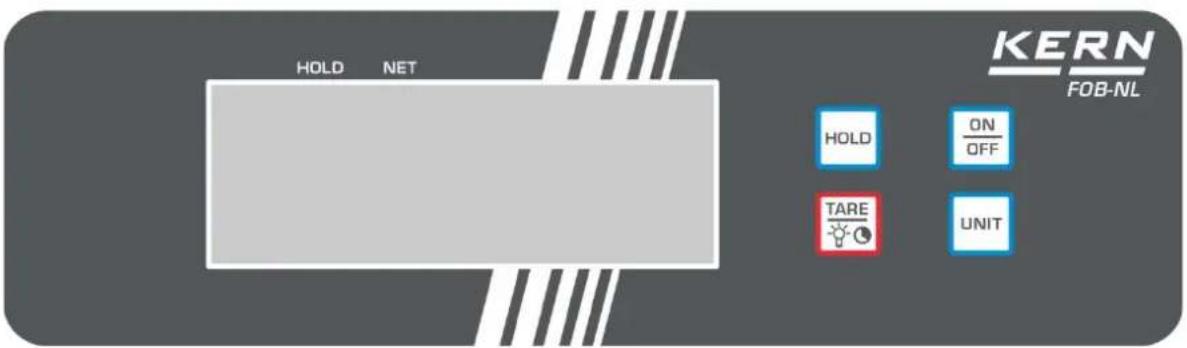

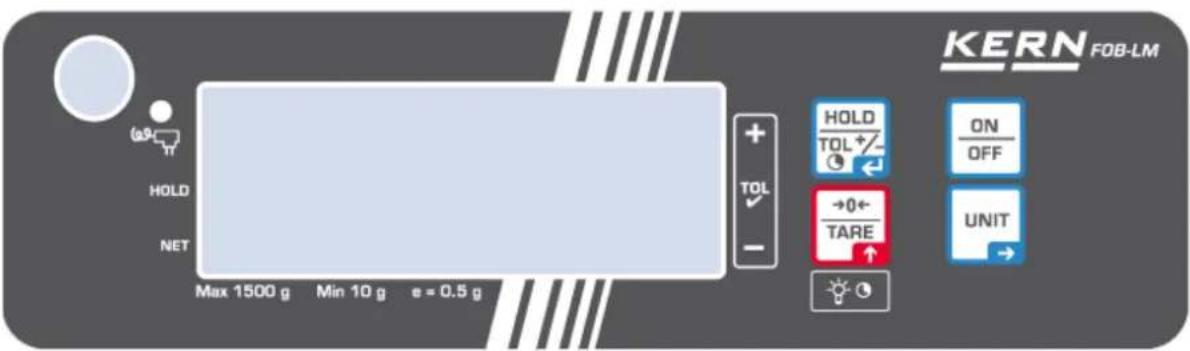

3.2Vue d'ensemble du clavier 13

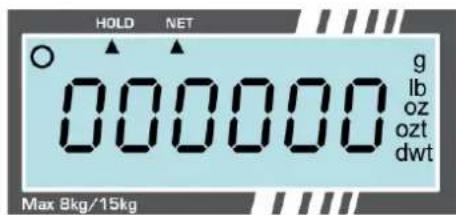

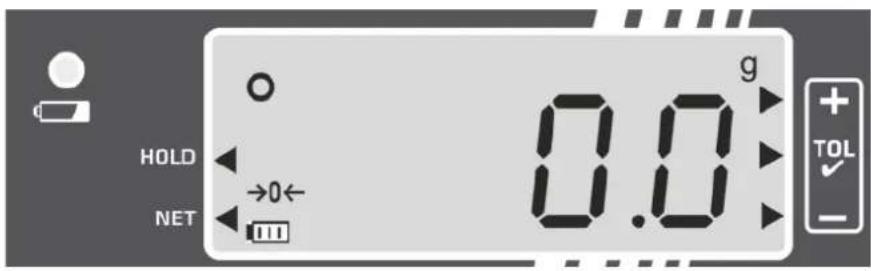

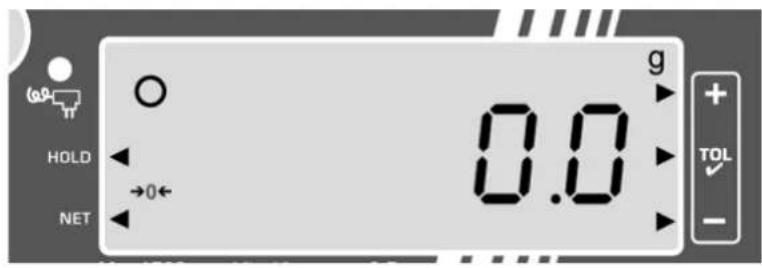

3.3Vue d'ensemble des affichages 15
4 Indications fondamentales (généralités) 18
4.1 Application conforme aux prescriptions 18
4.2 Utilisation inadéquate 18
4.3 Garantie 18
4.4 Vérification des moyens de contrôle 19
5 Indications de sécurité generales 19
5.1 Observer les indications de la notice d'utilisation 19
5.2 Formation du personnel 19
6 Transport et stockage 19
6.1 Contrôle à la réception de l'appareil 19
6.2 Emballage / réxpédition 19
7 Deballage, installation et mise en service 20
7.1 Lieu d'installation, lieu d'utilisation 20
7.2 Déballage 20
7.2.1 Implantation 21
7.2.2 Niveler (uniquement modèles FOB et FOB-LM) 21
7.2.3 Etendue de la livreon 21

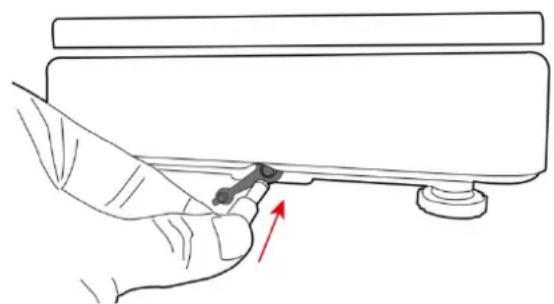

7.3 Branchement secteur 21
7.3.1 Montage ou démontage du capot protecteur de travail 22

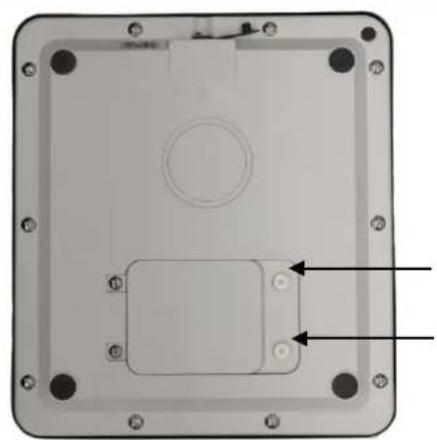

7.4 Fonctionnement à batterie 23
7.5 Première mise en service 24
7.6 Ajustage 24
8 Etalonnage (uniquement les modèles FOB-LM) 27
9 Fonctionnement 28
9.1 Pesage simple 28
9.2 Tarage 29
9.3 Commutation de I'unité de pesée 29
9.4 Fonction Hold (uniquement les modèles FOB, FOB-NL/-LM/)) 30
9.5 Eclairage d'arriere-plan de l'affichage (uniquement les modèles FOB, FOB-NL/-LM/). 30
9.6 Pesage avec domaine de tolerance (uniquement les modeles FOB, FOB-LM) 31

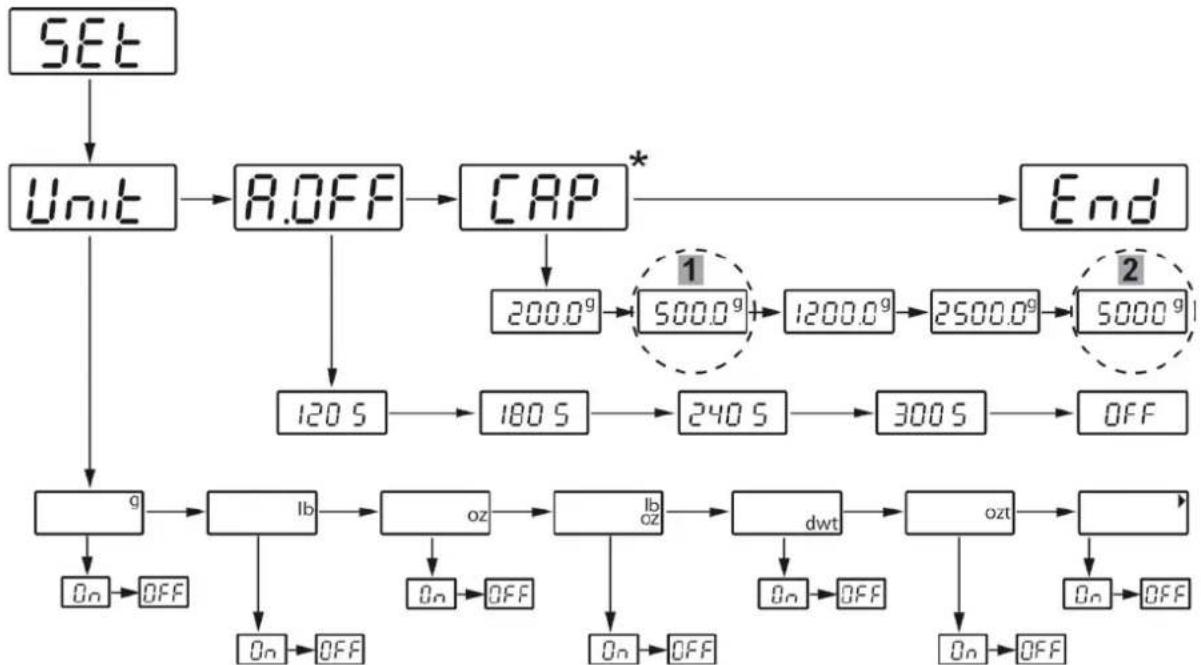

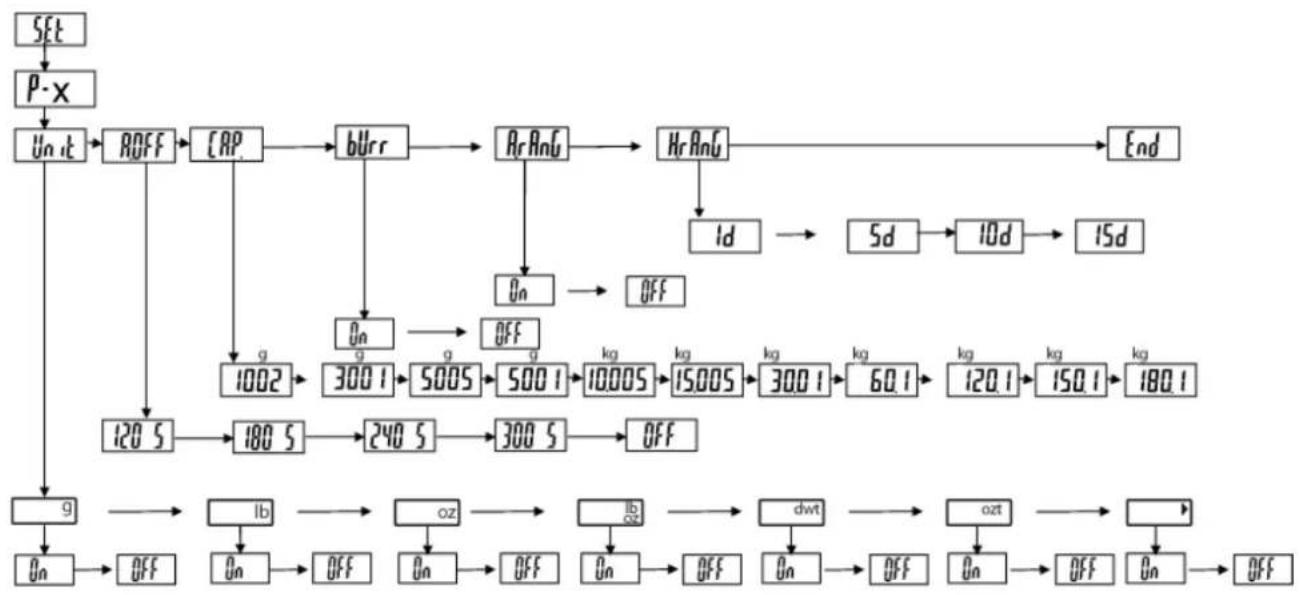

10 Menu 34
10.1 Appel du menu 34
10.2 Navigation dans le menu 34
10.3 Finir le menu /rentrer dans le mode de pesée 34

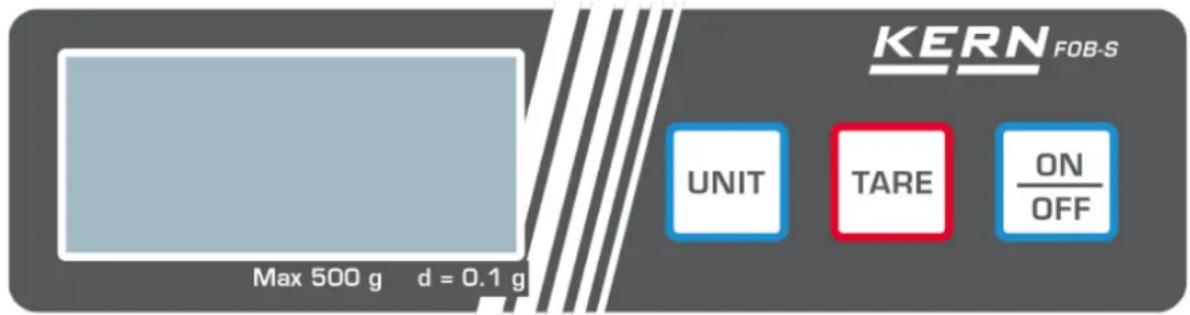

10.3.1 Modles FOB-S 35

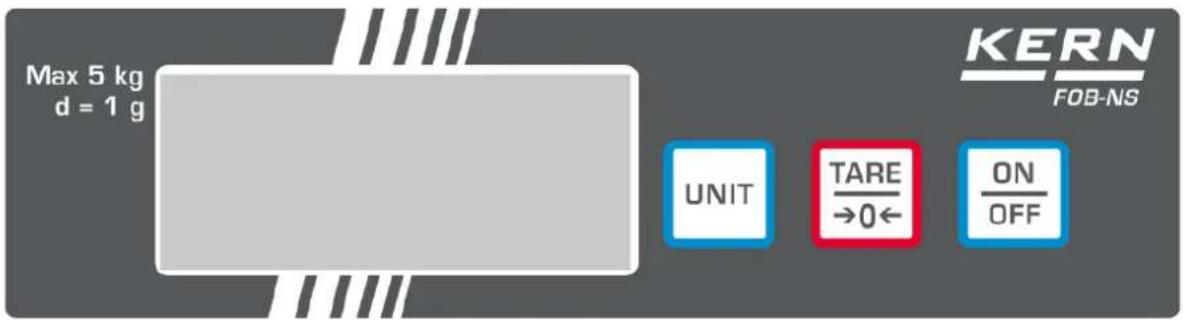

10.3.2 Modèle FOB-NS 35

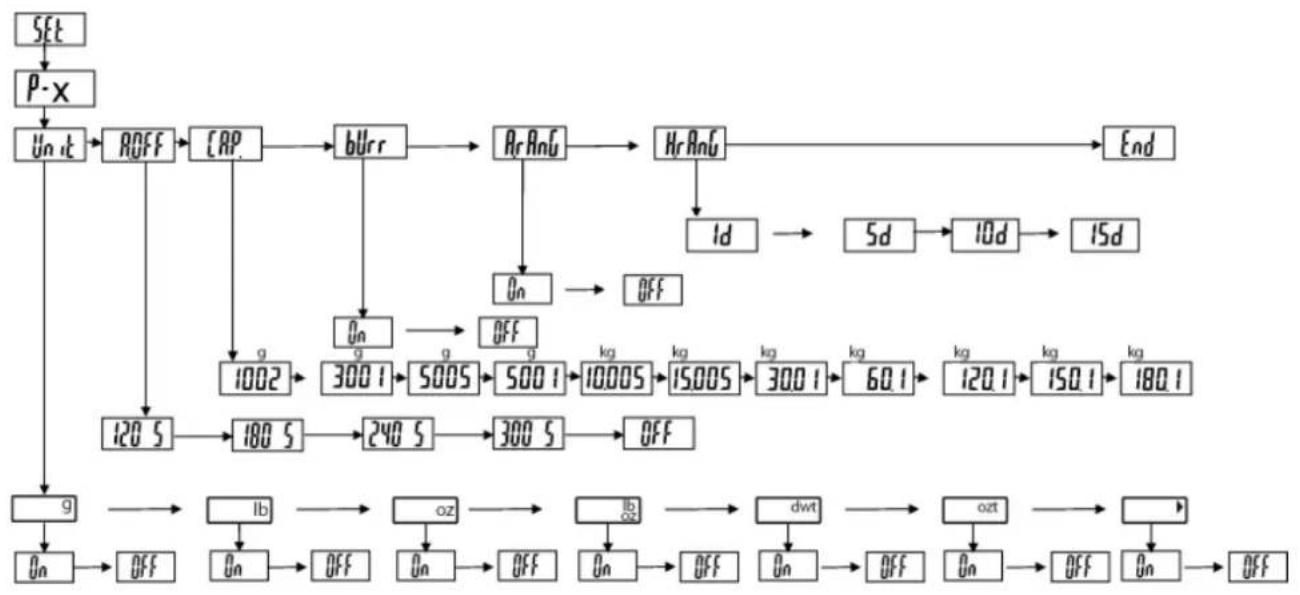

10.3.3 Modles FOB-NL 36
10.3.4 Modèle FOB-LM 36

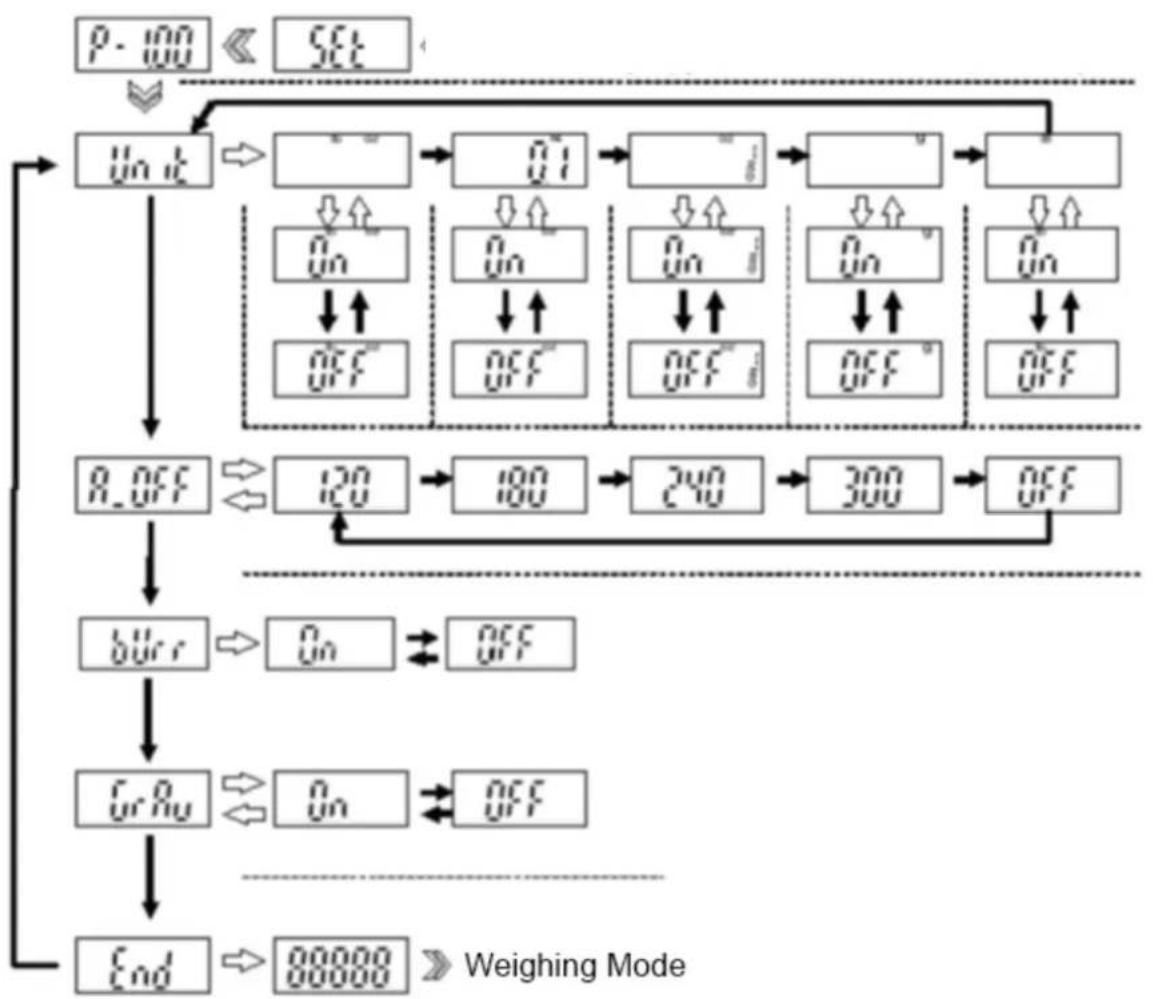

10.3.5 Modles FOB 38
10.4 Reglages dans le menu 39
10.4.1 Regler les unités de pesée 39

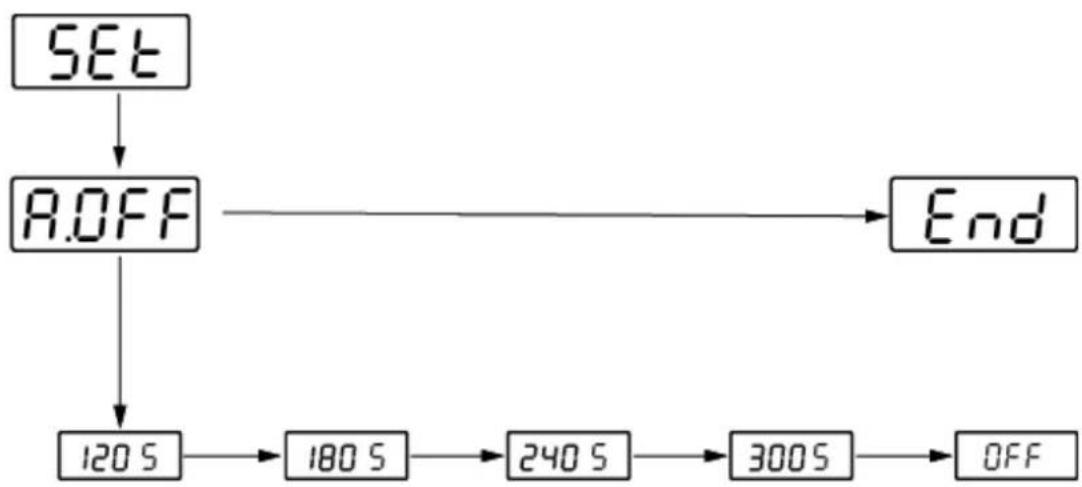

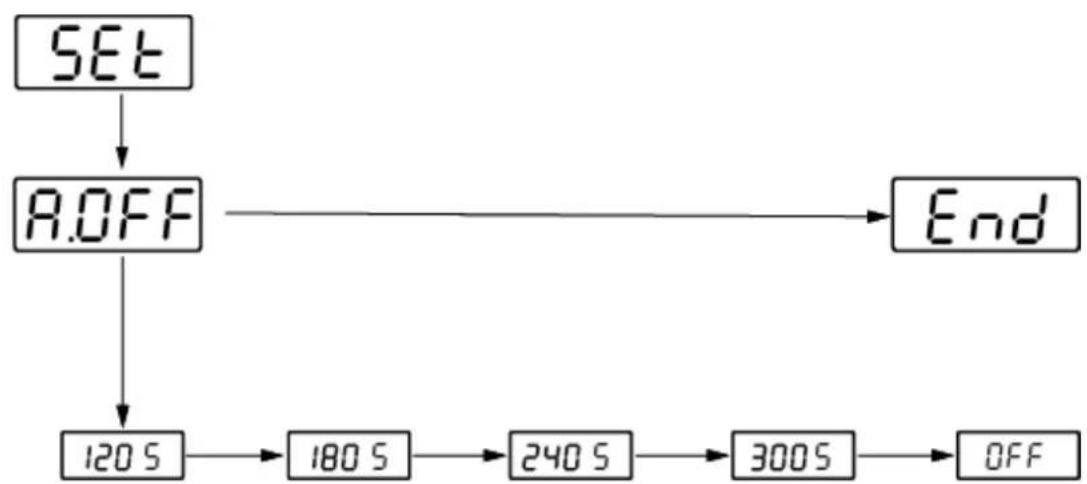

10.4.2 Fonction automatique de coupure „AUTO OFF" en mode d'attente 41
11 Messages d'erreur 43
12 Maintenance, entretien, elimination 44
12.1 Nettoyage 44
12.2 Maintenance, entretien 44
12.3 Mise au rebut 44
13 Aide succincte en cas de panne 45
1 Caracteristiques techniques
KERN FOB-S, FOB-NS:
| KERN | FOB 500-1S | FOB 5K1S |
| Lisibilité (d) | 0,1 g | 1 g |
| Plage de pesée (max) | 500 g | 5000 g |
| Reproductibilité 0,1g 1 g | ||
| Linéarité ± 0,2 g ± 2 g | ||
| Unités de pesage | g, dwt,ozt, lb, oz | g, dwt,ozt, lb, oz |
| Poids d'ajustage recommendé n'est pas joint (catégorie) | 500 g (M1) | 5000 g (M1) |
| Temps de préchauffage | 10 min | |
| Essai de stabilité (typique) | 2 sec. | |
| Température de fonctionnement | + 10°C .... + 40°C | |
| Degré hygrométrique | 25% - 95% (non condensant) | |
| Boîtier en acier inox (larg x prof x haut) mm | 170 x 150 x 40 | |
| Plateau de pesée, acier inox (mm) | 120 x 150 | |
| Poids kg (net) | 650 g | |
| Auto off | 2 min | |
| Batterie | Bloc de 9 V | |
| Durée de fonctionnement 20 h | ||
| Tension d'entrée - apparéil | 9 V / 100 mA | |
| Tension d'entrée bloc d'alimentation secteur | 230 V, 50 Hz | |
| KERN | FOB 0.5K-4NS | FOB 5K-3NS |
| Lisibilité (d) | 0.1 g | 1 g |
| Plage de pesée (max) | 500 g | 5000 g |
| Reproductibilité 0,1g 1 g | ||
| Linéarité ± 0,2 g ± 2 g | ||
| Unités de pesage | g, dwt,ozt, lb, oz | g, dwt,ozt, lb, oz |
| Poids d'ajustage recommendé n'est pas joint (catégorie) | 500 g (M1) | 5000 g (M1) |
| Temps de préchauffage | 10 min | |
| Essai de stabilité (typique) | 2 sec. | |
| Température de fonctionnement | + 10°C .... + 35°C | |
| Degré hygrométrique | 25% - 95% (non condensant) | |
| Boîtier en acier inox (larg x prof x haut) mm | 170 x 150 x 40 | |
| Plateau de pesée, acier inox (mm) | 120 x 150 x 10 | |
| Poids kg (net) | 650 g | |
| Auto off | en option: 2, 3, 4, 5, min; off | |
| Batterie | Bloc de 9 V | |
| Durée de fonctionnement 24 h | ||
| Tension d'entrée - apparéil | 9 V / 100 mA | |
| Tension d'entrée bloc d'alimentation secteur | 230 V, 50 Hz | |
| Protection IP | IP65 | |
FOB-NL:
| KERN | FOB 3K-4NL | FOB 7K-4NL |
| Numéro d'article / Type | TFOB 3K-4NL-A | |
| Lisibilité (d) | 0,2 g | 0,5 g/1 g |
| Plage de pesée (max) | 3 kg | 5 kg/7,5 kg |
| Reproductibilité | 0,5 g/1 g | 0,5 g/1 g |
| Linéarité | ± 0,6 g | ± 1,5 g / 3 g |
| Poids d'ajustage recommendé n'est pas joint (catégorie) | 3 kg (M1) | 5 kg (M1) |
| Temps de préchauffage | 30 min | 30 min |
| Unités de pesage | g, lb | g, lb |
| Essai de stabilité (typique) | 2 sec. | |
| Température de fonctionnement | + 5° C .... + 35° C | |
| Degré hygrométrique | 25% - 95% (non condensant) | |
| Boîtier en acier inox (larg x prof x haut) mm | 285 x 255 x 90 | |
| Plateau de pesée, acier inox (mm) | 252 x 200 x 14 | |
| Poids kg (net) | 3,8 kg | |
| Auto off | 2 min | |
| Batterie | 4 x 1,5 V AA | |
| Durée de fonctionnement éclairage d'arrière-plan allumé: 48 h | ||
| Durée de fonctionnement éclairage d'arrière-plan éteint: 66 h | ||
| Tension d'entrée - apparéil | 12 V / 500 mA | |
| Tension d'entrée bloc d'alimentation secteur | 230 V, 50 Hz | |
| Protection IP | IP67 | |
| KERN | FOB 10K-3NL | FOB 30K-3NL |
| Lisibilité (d) | 1 g/2 g | 2 g/5 g |
| Plage de pesée (max) | 8 kg/15 kg | 16 kg/30 kg |
| Reproductibilité | 1 g/2 g | 2 g/5 g |
| Linéarité | ±3 g / 6 g | ±6 g / 15 g |
| Poids d'ajustage recommendé n'est pas joint (catégorie) | 10 kg (M1) 30 kg (M1) | |
| Temps de préchauffage | 30 min | 30 min |
| Unités de pesage | g, lb, oz | g, lb, oz |
| Essai de stabilité (typique) | 2 sec. | |
| Température de fonctionnement | +5°C .... +35°C | |
| Degré hygrométrique | 25% - 95% (non condensant) | |
| Boîtier en acier inox (larg x prof x haut) mm | 285 x 255 x 90 | |
| Plateau de pesée, acier inox (mm) | 252 x 200 x 14 | |
| Poids kg (net) | 3,8 kg | |
| Auto off | 2 min | |
| Batterie | 4 x 1,5 V AA | |
| Batterie | 4 x 1,5 V AA | |
| Durée de fonctionnement éclairage d'arrière-plan allumé: 48 h | ||
| Durée de fonctionnement éclairage d'arrière-plan étant: 66 h | ||
| Tension d'entrée - appareil | 12 V / 500 mA | |
| Tension d'entrée bloc d'alimentation secteur | 230 V, 50 Hz | |
| Protection IP | IP67 | |
KERN FOB-LM:
| KERN | FOB 1K-4LM | FOB 3K-3LM |
| Numéro d'article / Type | TFOB 1K-4LM-A | TFOB 3K-3LM-A |
| Lisibilité (d) | 0,5 g | 1 g |
| Plage de pesée (max) | 1,5 kg | 3 kg |
| Echelon d'éthalonnage (e) | 0,5 g | 1 g |
| Classe d'éthalonnage III III | ||
| Poids minimum (min) 10 g 20 g | ||
| Reproductibilité | 0,5 g | 1 g |
| Linéarité | ± 1,5 g | ± 2 g |
| Poids d'ajustage recommendé n'est pas joint (catégorie) | 1 kg (M1) | 2 kg (M1) |
| Fourchette de réglage du zéro (valeur du convertisseur A/N) | 3000 - 120000 | 3000 - 120000 |
| Plage d'ajustement avec le poids d'éthalonnage (valeur du convertisseur A/N) | 30000 - 50000 | 40000 - 65000 |
| Temps de préchauffage | 10 min | 10 min |
| Unité de pesée | g | g |
| Essai de stabilité (typique) | 2 sec. | |
| Température de fonctionnement | + 0° C .... + 40° C | |
| Degré hygrométrique | 25% - 95% (non condensant) | |
| Boîtier (larg x prof x haut) mm | 285 x 255 x 90 | |
| Plateau de pesée, acier inox (mm) | 252 x 200 x 14 | |
| Poids kg (net) | 3,8 kg | |
| Auto off | 2 min | |
| Batterie | 4 x 1,5 V AA | |
| Durée de fonctionnement éclairage d'arrière-plan allumé: 48 h | ||
| Durée de fonctionnement éclairage d'arrière-plan éteint: 66 h | ||
| Tension d'entrée - appareil | 12 V / 500 mA | |
| Tension d'entrée bloc d'alimentation secteur | 230 V, 50 Hz | |
| Protection IP | IP67 | |
| KERN | FOB 6K-3LM | FOB 10K-3LM |
| Numéro d'article / Type | TFOB 6K-3LM -A | TFOB 10K-3LM-A |
| Lisibilité (d) 2 g 5 g | ||
| Plage de pesée (max) 6 kg 15 kg | ||
| Echelon d'étalonnage (e) | 2 g | 5 g |
| Classe d'étalonnage III III | ||
| Poids minimum (min) | 40 g | 100 g |
| Reproductibilité | 2 g | 5 g |
| Linéarité | ± 4 g | ± 10 g |
| Poids d'ajustage recommendé n'est pas joint (catégorie) | 5 kg (M1) | 10 kg (M1) |
| Fourchette de réglage du zéro (valeur du convertisseur A/N) | 3000 - 120000 | 3000 - 10000 |
| Plage d'ajustement avec le poids d'étalonnage (valeur du convertisseur A/N) | 55000 - 80000 | 55000 - 80000 |
| Temps de préchauffage | 10 min | 10 min |
| Unité de pesée | g | kg |
| Essai de stabilité (typique) | 2 sec. | |
| Température de fonctionnement | + 0° C .... + 40° C | |
| Degré hygrométrique | 25% - 95% (non condensant) | |
| Boîtier (larg x prof x haut) mm | 285 x 255 x 90 | |
| Plateau de pesée, acier inox (mm) | 252 x 200 x 14 | |
| Poids kg (net) | 3,8 kg | |
| Auto off | 2 min | |
| Batterie | 4 x 1,5 V AA | |
| Durée de fonctionnement éclairage d'arrière-plan allumé: 48 h | ||
| Durée de fonctionnement éclairage d'arrière-plan étant: 66 h | ||
| Tension d'entrée - appareil | 12 V / 500 mA | |
| Tension d'entrée bloc d'alimentation secteur | 230 V, 50 Hz | |
| Protection IP | IP67 | |
KERN FOB:
| KERN | FOB 1.5K0.5 | FOB 3K1 | FOB 6K2 |
| Numéro d'article / Type | TFOB 1K-4-A | TFOB 3K-3-A | TFOB 6K-3-A |
| Lisibilité (d) | 0,5 g | 1 g | 2 g |
| Plage de pesée (max) | 1,5 kg | 3 kg | 6 kg |
| Reproductibilité | 0,5 g | 1 g | 2 g |
| Linéarité | 1,5 g | 3 g | 6 g |
| Poids d'ajustage recommendé, n'est pas joint (catégorie) | 1,5 kg (M1) | 3 kg (M1) | 6 kg (M1) |
| Temps de préchauffage | 10 min | ||
| Unités de pesage | g, lb | g, lb | g, lb |
| Essai de stabilité (typique) | 2 sec. | ||
| Température de fonctionnement | + 5°C .... + 35°C | ||
| Degré hygrométrique | 25% - 95% (non condensant) | ||
| Boîtier (larg x prof x haut) mm | 235 x 175 x 62 | ||
| Plateau de pesée, acier inox (mm) | 175 x 165 x 7 | ||
| Poids kg (net) | 1,8 kg | ||
| Auto off | 2 min | ||
| Pile rechargeable | Standard | ||
| Tension d'entrée - appareel | 12 V / 500 mA | ||
| Tension d'entrée bloc d'alimentation secteur | 100V - 240 V, 50 Hz | ||
2 Déclaration de conformité
Yououpouveztrouverla déclarationUE/CEen ligne sur:
www.kern-sohn.com/ce
3 Aperçu de l'appareil
3.1 Composants
1 Plateau de pesée
2 Clavier
3 Afficheur
4 Affichage de chargement de la pile rechargeable
5 Vis de nivellement
6 Niveau à bulle (sous le plateau de pesée)
3.2 Vue d'ensemble du clavier
| Touche | Désignation | Description |
| ON/OFF | Touche ON/OFF | • Mise en marche / arrêt |
| TARE | Touche TARE | • Tarage • Remise à zéro |
| TARE →0← | ||
| TARE | Touche TARE | • Tarage • Remise à zéro • Mettre en marche / à l'arrêt l'éclairage d'arrière- plan de l'affichage (appuyer longuement sur la touche) |
| TARE ↑ | ||
| →0← | Touche UNIT | • Tarage • Remise à zéro • Mettre en marche / à l'arrêt l'éclairage d'arrière- plan de l'affichage (appuyer longuement sur la touche) |
| TARE ↑ | ||
| Touche HOLD | • Appeler la fonction Hold • Appeler le pesage de tolérance (uniquemment modèles FOB) |
Modèles FOB-S:
Modèles FOB-NS:
Modèles FOB-NL:
Modèles FOB-LM:
Modèle FOB:
3.3 Vue d'ensemble des affichages
Modèle FOB-S / FOB-NS:
Afficheur Description
g, lb, oz, ozt, dwt
Unités de pesage
Affichage de la stabilité
Modèles FOB-NL:
Afficheur Description
g, lb, oz, ozt, dwt
Unités de pesage
HOLD
Affichage de la stabilité
Affichage de la fonction Hold
NET
Affichage poids net
Modèles FOB-LM:
Afficheur Description
g
Unité de pesée
Affichage de la stabilité
Affichage du zéro
Affichage etat de chargement de la batterie
Dans l'affichage la capacité de la batterie est épuisée, ensuite la balance se met automatiquement à l'arrêt après 30 secondes.
La DEL s'allume quand le bloc-secteur est branché
Le côté du symbole apparait si:
HOLD
NET
la fonction Data-Hold est activée
la valeur pondérale est une valeur pondérale nette
la balance se trouve au mode pesage de tolération
Modèle FOB:
Afficheur Description
g
Unité de pesée
Affichage de la stabilité
Affichage du zéro
Affichage état de chargement pile rechargeable
Affichage de chargement pile rechargeable
- La DEL est illuminée verte si la pile rechargeable est complètement chargée
- La DEL clignote vert si la pile rechargeable est chargée
Le côté du symbole apparait si:
HOLD
NET
la fonction Data-Hold est activée
la valeur pondérale est une valeur pondérale nette
la balance se trouve au mode pesage de tolération
4 Indications fondamentales (généralités)
4.1 Application conforme aux prescriptions
La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est donc pour être utilisée comme „balance non automatique“, c'a d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.
4.2 Utilisation inadéquate
Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirees ou ajoutées, le dispositif de
"compensation de stabilité" intégré dans la balance peut provoquer l'affichage de résultats de pesée erreions. (Exemple: lorsque des liquides dégoulient lentement d'un recipient posé sur la balance.)
Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est susceptible d'endommager le système de mesure.
Eviter impératifement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction eventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.
Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produit. Le modele série n'est pas équipé d'une protection contre les explosions.
Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des defaults sur le plan de la technique de sécurité ainsi que la destruction de la balance.
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogeant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.
4.3 Garantie
La garantie n'est plus valable en cas de
Non-observation des prescriptions figurant dans notre notice d'utilisation
Utilisation outrepassant les applications décrites
- Modification ou d'ouverture de l'appareil
- Endommagement mécanique et d'endommagement lié à des matières ou des liquides, déteriation naturelle et d'usure
- Mise en place ou d'installation électrique inadéquates
- Surcharge du système de mesure
4.4 Vérification des moyens de contrôle
Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellesment utilisé seront contrôlées à intervalles réguliers dans le cadre des contrôle d'assurance qualité. A cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la verification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grace à son laboratoire de calibrage accréité DKD, KERN propose un calibrage rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).
5 Indications de sécurité generales
5.1 Observer les indications de la notice d'utilisation
Lisez attentivement la totalité de cette notice d'utilisation avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.
5.2 Formation du personnel
L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.
6 Transport et stockage
6.1 Contrôle à la réception de l'appareil
Nous vous prions de contrôle l'emballage des son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.
6.2 Emballage / réxpédition
Conservez tous les éléments de l'emballage d'origine en vue d'un éventuel transport en retard.
L'appareil ne peut etre renvoye que dans I'emballage d'origine.
Avant expulsion demontez tous les cables branchés ainsi que toutes les pièces détachées et mobiles.
Evtl. remontez les cales de transport prévues.
Calez toutes les pieces p. ex. pare-brise en verre, plateau de pesée, bloc d'alimentation etc. contre les déplacements et les dommages.
7 Déballage, installation et mise en service
7.1 Lieu d'installation, lieu d'utilisation
La balance a ete construite de maniere a pouvoir obtenir des résultats de pesee fiables dans les conditions d'utilisation d'usage.
Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.
A cette fin, tenez compte des points suivants concernant le lieu d'installation:
- Placer la balance sur une surface solide et plane;
- Eviter d'exposer la balance à une chaleur extréme ainsi qu'une fluctuation de température, par exemple en la plaçant pres d'un chauffage, ou de l'exposer directement aux rayons du soleil;
- Protégér la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
- Eviter les secousses durant la pesée;
- Protégéra balance d'une humidité atmosphérique tropéevee, des vapeurs et de la poussière;
- N'exposez pas trop longtemps l'appareil à une humidité élevé. L'installation d'un apparéil froid dans un endroit nettement plus chaud peut provoquer l' apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non autorisée. Dans ce cas, laissez l' apparéil coupé du secteur s'acclimater à la température ambiente pendant env. 2 heures.
- Evitez les charges statiques des produits à peser, du réseau de pesée.
L' apparition de champes electromagnétiques (p. ex. par suite de téléphones portables ou d'appareils de radio), de charges electrostatiques, ainsi que d'alimentation en électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erreés). Il faut alors changer de site ou eliminer la source parasite.
7.2 Déballage
Sortir la balance avec précaution de son emballage et installer la balance sur le poste de travail prévu.
7.2.1 Implantation
La balance doit être installée de manière à ce que le plateau de pesée soit placé exactement à l'horizontal.
7.2.2 Niveler (uniquemente modes FOB et FOB-LM)
Proceder à la mise à niveau de la balance à l'aide des vis des pieds, jusqu'à ce que la bulle d'air du niveau se trouve dans le cercle prescrit.
i Contrcler periodiquement la mise a niveau.
7.2.3 Etendue de la livraison
Accessoires série:
Balance
- Plateau de pesée
- Bloc-secteur (en option KERN FOB-A01, tous les modèles à l'exception des modèles FOB)
- Bloc-sector (standard, uniquely modèles FOB)
- Batterie (tous les modèles à l'exception des modèles FOB)
- Pile rechargeable (standard, uniquement modetes FOB)
- Capot de protection de travail
- Notice d'utilisation
7.3 Branchement secteur
La balance peut être exploiterée par le truchement d'une boîte d'alimentation optionnelle. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale. N'utilise que des blocs d'alimentation secteur livrés par KERN. L'utilisation autres marques n'est possible qu'avac I'autorisation de KERN.
Exemple d'illustration KERN FOB-LM
Exemple d'illustration KERN FOB
7.3.1 Montage ou démontage du capot protecteur de travail Modèles FOB-S, FOB-NS, FOB-NL, FOB
Deverrouiller le plateau de pesée en sens de la flèche
Enlever ou installer le capot protecteur de travail

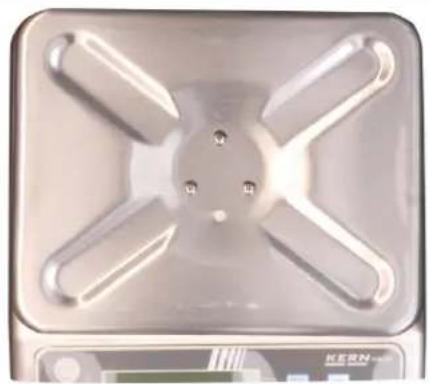

Modèles FOB-LM:
Fixer le support du plateau de pesée sur la balance à l'aide des trois vis fournies.
Ensuite poser le plateau de pesée.
7.4 Fonctionnement à batterie
Enlever le couvercle de batterie au cote inférieur du boitier. Inserer la batterie, voir chap. 1 "Données techniques".
Remetre en place et visser à fond le couvercle de batterie.
Experiments d'illustration:
FOB-NS
FOB-NL, FOB-LM
Veiller lors du vissage à fond du couvercle de batterie à ne pas exercer trop de pression sur le plateau de pesée. La cellule de charge risque d'être endommagée.
Activer dans le menu la fonction AUTO-OFF (voir chap. 10.5.2 "Coupure automatique"). En fonction du réglage sélectionnée la balance se met automatiquement hors circuit pour menager la batterie.
Une fois la / les batterie/s épuisée/s, apparaît sur l'écran „LobAt". Appuyez sur la touche ON/OFF et remplacez de suite la/les batterie(s).
Si la balance n'est pas utilisé pendant un laps de temps prolongé, sortez la/les batterie/s et conservez-la/les séparément. Les fuites du liquide des batteries risqueraient d'endommager la balance.
7.5 Première mise en service
Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d'échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branché à l'alimentation de courant (secteur ou batterie).
La précision de la balance dépend de l'accelération due à la pesanteur.
Il est impératif de tener compte des indications du chapitre Ajustage.
7.6 Ajustage
Etant donné que la valeur d'accelération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accelération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environ. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.
L'ajustage devrait s'effectuer avec les poids d'ajustage recommends (voir au chap. 1 "Données techniques").
Procedure à suivre pour l'ajustage:
Veilze à avoir des conditions environnementales stables.
Un temps de préchauffage (voir au chap. 1, Caracteristiques techniques) est nécessaire pour la stabilisation.
Veiller à ce qu'aucun objet ne doit se trouver sur le plateau de pesage.
Modèles FOB-S, FOB-NS, FOB-NL, FOB:
| Affichage de la balance | Commande |
| 888888 ò °137 105 (example) | · Mettre la balance à l'arrêt · Tenir enforcée la touche ON/OFF, au même temps appuyer 3 x sur la touche UNIT, relâcher la touche ON/OFF – une valeur numérique interne est affichée. |
| O O ° CAL ò °5000g (example) | → Appuyer sur la touche TARE, "0" est affché → Poser le poids d'ajustage au centre du plateau de pesée et appuyer sur la touche TARE, „CAL“ est affché, suivi de la valeur du poids d'ajustage posé. → Oter le poids d'ajustage → La balance change au mode de pesage → L'ajustage est ainsi clôturé avec succès. |
Modèles FOB-LM:
| i | •Après chaque ajustement, la valeur du compteur interne (<Con x>) est augmenté de un. •Entrer dans le menu de service après avoir saisi le mot de passer entraine la perte de validation car la valeur du compteur interne (<Con x>) augmente de « 1 » |
Effectuer l'ajustage:
| i | Entrer dans le menu d'ajustement après avoir saisi le mot de passer entraine la perte de validation car la valeur du compteur interne (<Con x>) augmente de « 1 ». |
| Indications de la balance | Prise en main |
| 000098 10 | Éteignez la balance. Appuyez et maintenez appuyée la touche ON/OFF. Tout en appuyant sur la touche ON/OFF et lors d'affichage de la valeur Con x, appuyez 3 fois sur le bouton UNIT. Ensuite, relâchéz la touche ON/OFF. Le mot de passer « 0000 » sera affchéé. Saisissez le mot de passer « 9810 » ou « 9788 »: Appuyez sur la touche TARE pour augmenter la valeur numérique, appuyez sur la touche UNIT pour modifier la position décimale. Validez les données saisies en appuyant sur la touche ON/OFF. La valeur du compteur interne sera affichée. Confirmez en appuyant sur la touche TARE, l'écran affichera « 0°». |
| ○ CAL○5000(g)(exemple) | Placez un poids d'ajustement (chapitre 1 Caractéristiques techniques), attendez l'affichage de la stabilisation, confirmez en appuyant sur la touche TARE. L'indication « CAL » sera affichée. La balance basculera en mode de pesée. Éteignez et rallumez la balance. La valeur Con a été augmentée de « 1 ». L'ajustement est terminé avec succès. |
8 Etaconnage (uniquement les modèles FOB-LM)
Généralités:
D'après la directive UE 2014/31/EU, les balances doivent faire l'objet d'un étalonnage officiel lorsqu'elles sont utilisées tel qu'indiqué ci-dessous (domaine régier par la loi):
a) Dans le cadre de relations commerciales, lorsque le prix d'une marchandise est déterminé par pesée.
b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses effectuees dans les laboratoires medicaux et pharmaceutiques.
c) A des fins officielles
d) Dans le cas de la fabrication d'un emballage tout prêt
En cas de doute, adresse-vous à la D.R.I.R.E. local.
Indications concernant l'étalonnage:
Il existe une homologation UE pour les balances désignées comme homologuées à la vérification dans les données techniques. Si la balance est utilisée comme décrit ci-dessus dans un domaine soumis à l'obligation d'étalonnage, elle doit alors faire l'objet d'un étalonnage et être régulièrement vérifiée par la suite.
L'étalonnage ultérieur d'une balance doit être effectué selon les prescriptions légales respectives des pays d'utilisation. En Allemagne par ex., la durée de validité de l'étalonnage pour les balances est de 2 ans en règle générale.
Les prescriptions legales du pays d'utilisation doivent etre respectees.
Sans les cachets, I'etalonnage de la balance n'est pas valable.
Dans les balances de type homologué les sceaux appliqués indiquent que la balance ne peut être ouverte et entretenue que par du personnel spécialisé instruit et autorisé. Si les timbres d'étalonnage sont détruits, l'étalonnage ne sera plus valable. Il faut respecter les lois et les normes nationales. En Allemagne un étalonnage postérieur est nécessaire.
9 Fonctionnement
9.1 Pesage simple
| Affichage de la pesée Commande | |
| ○g | • Mettez la balance en marche sur la touche ON/OFF. La balance effectue un contrôle automatique. Attendre l'affichage du zéro |
| ○g | Si la balance n'indiquait pas exactement le "0" malgré un plateau de pesée décharge, appuyer sur la touche TARE. La balance returne sur "0" |
| 178(g) (exemple) | • Mettre en place le produit pesé. Attendez jusqu'à ce que l'affichage de stabilité apparaisse. Relever le résultat de la pesée. |
| • Pour éteindre la balance, appuyer brièvement sur la touche ON/OFF. | |
9.2 Tarage
Le poids propre d'unquelconque récipient de pesage peut être saisi par la tare sur simple pression d'un bouton, afin que le pesage consécutif affiche le poids net de l'objet pesé.
| Affichage de la pesée Commande | |
| 200g (g) (example) | Déposer le récipient de pesée. Le poids total du récipient posé s'affiche. |
| 0g | Appuyer sur la touche TARE, l'affichage du zéro apparaît. Ceci indique que l'enregistrement interne du poids du récipient a eu lieu. |
| 178g (Exemple FOB-NS) | Poser les matières à peser dans le récipient de la balance. Le poids net du produit pesé se voit affché. Dans les modèles L apparait un triangle au-dessous du symbole NET. |
| 325g (Exemple FOB-NL) | |
9.3 Commutation de I'unité de pesée
Selon les exigences la balance peut être commuté dans des unités différentes. Ceux-ci sont reglés dans le menu.
En mode de pesée, on peut commuter dans les unités de pesage régées sur la touche UNIT.
Les unités de pesée disponibles dépendent du modele et de l'étalonnage de la balance, voir chap. 1 "Données techniques".
A la mise en marche de la balance est affichée l'unité sélectionnée à la mise hors circuit de la balance.
9.4 Fonction Hold (uniquement les modèles FOB, FOB-NL/-LM/))
La balance dispose d'une fonction pesée à l'etat immobile intégrée (formation d'une moyenne pondérée). Avec celle-ci il est possible de peser exactement un produit à peser instable. A cette fin il y a 2 possibilités:
| Affichage de la pesée Commande |
| ○0g ⇒ Mettez la balance en marche sur la touche ON/OFF. La balance effectue un contrôle automatique. ⇒Attendre l'affichage de „0" |
| ΔkgHold °5.233 (example) ⇒ Placer le produit à peser et appuyer sur la touche HOLD; "HOLD" est affchéé et un petit triangle clignote. Pendant ce temps une valeur moyenne est enregistrée. ⇒Le triangle cesse de clignoter, l'affichage de stabilité apparaît et la valeur pondérale recherche est affichée. |
| °5.233 ⇒ En appuyant sur la touche HOLD la balance revient en mode de pesée. Le triangle s'éteint. |
9.5 Eclairage d'arrière-plan de l'affichage (uniquement les modèles FOB, FOBNL/-LM/)
La balance possède la possibilité d'allumer ou d'éteindre l'éclairage d'arrière-plan de l'affichage.
Enforcer la touche TARE env. 3 secondes.
9.6 Pesage avec domaine de tolerance (uniquement les modèles FOB, FOB-LM)
En pesant dans la plage de tolerance vous pouvez définir une valeur-seuil supérieur et inférieure afin de vous assurer que les matières pesées se trouvent exactement entre les seuils de tolerance établis.
Pour les contrôles de tolérances tels que dosage, portionnement ou triage, l'appareil signale le dépassement des seuils supérieur et inférieur par le repère de tolérance et acoustique.
| Triangle surincrusté à côte de | Poids du produit à peser | Signal sonore | Signal optique / éclairage d'arrière-plan de l'affichage |
| ✓ | Poids ciblé dans le domaine de tolération | 2 bips sonores courts | 0.000+ - |
| - | Poids ciblé au-dessous du seuil de tolération inférieur | Aucun bip sonore | 0.999+ - |
| + | Le poids ciblé est par-dessus du seuil de tolération supérieur Dans l'affichage <Err> la charge maximale de la balance est dépassée. | Son continu | 0.000+ - |
Appel de la fonction
- En mode de pesée tener enforcée la touche HOLD par trois secondes. Le mode pesage de tolération est affché.
L'affichage de saisir la valeur limite inférieure apparait, la premiere position clignote. La marque de toleration inférieure est surincrusté.
Régler les valeurs seuil:
- Pour modifier le chiffre clignotant, repeter les pressions sur la touche TARE jusqu'à ce que la valeur voulue soit affichée. Sur la touche UNIT selectionner le chiffre suivant et régler la valeur sur la touche TARE.
- Répéter le processus pour chaque chiffre.
- Clôturer la saisie sur la touche HOLD, l'affichage pour la saisie de la valeur seul supérieure apparait, la première position clignote. La marque de tolération supérieure est surincrustée. L'affichage clignote rouge.
- Pour modifier le chiffre clignotant, repeter les pressions sur la touche TARE jusqu'à ce que la valeur voulue soit affichée. Sur la touche UNIT selectionner le chiffre suivant et régler la valeur sur la touche TARE. Repeter le processus pour chaque chiffre.
- Clôturer la saisie sur la touche HOLD, à partir d'ici, le dispositif juge si le produit pesé est bien situé dans le domaine des deux seuils de tolérance.
Pesée de tolérance
Tarer en utilisant un écipient de pesage.
Déposez les matières à peser, le contrôle des tolérances est lancé. Les signaux optiques et sonores affichent si le produit à peser est entre les deux seuils de tolérance.
| L'objet à peser est en dessous de la tolérance prétable | L'objet à peser est à l'intérieur de la tolérance prétable | L'objet à peser est au-dessus de la tolérance prétable |
| la marque de tolérance à côté de "-" est surincrustée | la marque de tolérance à côté de "✓" est surincrustée | la marque de tolérance à côté de "+" est surincrustée |
Retour en mode de pesée:
Pour sortir du mode de pesage de toleration tener enfoncée la touche HOLD pour trois secondes
10 Menu
10.1 Appel du menu
| Modèles FOB-S | • En mode peséeMAINIR la touche TARE enclenchée jusqu'à ce que <SET> suivi par <UNIT> soit affchéé. |
| Modèles FOB-NS | • En mode peséeMAINIR la touche TARE enclenchée jusqu'à ce que <SET> suivi par <A.OFF> soit affchéé. |
| Modèles FOB-NL | • Mettre la balance à l'arrêt • Appelez la touche ON/OFF et maintenez-la enfonnée. Appuyer au même temps 3 x sur la touche TARE, ensuite relâcher les deux touches. <SET> suivi par <UNIT> est affchéé. |
| Modèles FOB | • Mettre la balance à l'arrêt • Appuyer sur les touches ON/OFF et TARE au même temps et lesMAININER enfoncées env.3 secondes jusqu'à ce que <SET> soit affchéé, ensuite relâcher les deux touches. |
| Modèles FOB-LM | • En mode de pesage,MAININER appuyée la touche UNIT jusqu'à ce qu'il apparaisse l'indication <SET> suivi de l'indication <Aoff>. |
10.2 Navigation dans le menu
Tous les modèles (à l'exception de FOB):
| Touche | Navigation | Description |
| Touche TARE | ↓ | Déroulement des points de menu du haut en bas Confirmer la sélection |
| Touche UNIT | → | Passer en revue les points du menu de gauche à droite |
Modèles FOB:
| Touche | Navigation | Description | |
| Touche UNIT | ↓→ | • Faire défilier les points de menu de gauche à droite | |
| Touche TARE | • Valider le choix | ||
10.3 Finir le menu / rentrer dans le mode de pesée
Choiser le point de menu
10.4 Aperçu des menus
10.4.1 Modèles FOB-S
*Les modifications préregliées ne doivent être modifiées que par du personnel professionnel formé à cet effet.
| 1 | Modèle FOB 500-1S |
| 2 | Modèle FOB 5K1S |
10.4.2 Modèles FOB-NS
10.4.3 Modèles FOB-NL
10.4.4 Modèles FOB-LM
Etailonne:
Dans les balances étalandées les points de menu relevants pour l'étabonnage ne sont pas disponibles.
Non étalonné:
Sur les balances non étabonnées les contacts de la platine de circuits imprimés sont court-circuités à l'aide d'un cavalier. Tous les points de menu sont disponibles.
10.4.5 Modèles FOB
10.5 Réglages dans le menu
10.5.1 Régler les unités de pesée
| Affichage de la pesée | Commande |
| SET O Unit | FOB-S: · En mode de pesée tener enfoncée la touche TARE pour env. 3 secondes. "SEt" suivi par "Unit" est affché FOB-NL: · Mettre la balance hors circuit Appuyer sur la touche ON/OFF et la tener enfoncée et au même temps appuyer 3 fois sur la touche TARE et ensuite relâcher les deux touches. |
| g | · Appuyer encore une fois sur la touche TARE, l'unité de pesage "g" est affichée. |
| oz (example) | · Changer vers l'unité désirée sur UNIT |
| OFF oz | · Appuyer sur la touche TARE, "OFF" est affché |
| On oz (example) | · Sur la touche UNIT changer vers "On" |
| oz (example) | · Appuyer sur la touche TARE, l'unité sélectionnée est affichée et ainsi réglée. |
| Unit | Appuyer sur la touche UNIT aussi souvent jusqu'à ce que "Unit" est affchéé |
| ROFF | Appuyer sur la touche UNIT, "A.Off" est affchéé |
| CAP | Appuyer sur la touche UNIT, "CAP." est affchéé |
| End | Appuyer sur la touche UNIT, "End" est affchéé |
| ° 0°9 | Sur la touche TARE returner au mode de pesée |
| Changer entre les unités régées sur la touche UNIT |
| i | Afin d'accreter l'affichage des unités, procéder comme décrit ci-dessus etmettre l'unité sélectionnée sur "Off". |
10.5.2 Fonction automatique de coupure „AUTO OFF“ en mode d'attente
La balance possède la possibilité de coupure automatique, si la balance se trouve en mode d'attente. L'heure de coupure peut êtrecision comme suit:
Modèles FOB-S, FOB-NL:
| Affichage de la pesée | Commande |
| SET | FOB-S • En mode de pesée tener enfoncée la touche TARE pour env. 3 secondes. "SEt" suivi par "Unit" est affché |
| Unit | |
| FOB-NL: • Mettre la balance hors circuit • Appuyer sur la touche ON/OFF et la tener enfoncée et au même temps appuyer 3 fois sur la touche TARE et ensuite relâcher les deux touches. | |
| AOFF | Appuyer sur la touche UNIT, "AOFF" est affché |
| 120 5 | Appuyer sur la touche TARE, le réglage actuel est affché. |
| 180 5 | Sélectionner sur la touche UNIT le réglage youlu: 120s = Auto off après 120 secondes 180s = Auto off après 180 secondes 240s = Auto off après 240 secondes 300s = Auto off après 300 secondes OFF = Auto off mis à l'arrêt |
| 240 5 | |
| 300 5 | |
| OFF | |
| AOFF | Reprendre la sélection sur la touche TARE, "AOFF" est affché |
| CAP | Appuyer sur la touche UNIT, "CAP" est affché |
| End | Appuyer encore une fois sur la touche UNIT, "End" est affchéé |
| ° 0.09 | Sur appel de la touche TARE la balance returne en mode de pesage. Le réglage est mémorisé. |
Modèles FOB-NS:
| Affichage de la pesée | Commande |
| SET | • En mode de pesée tener enfoncée la touche TARE pour env. 3 secondes. "SEt" suivi par "A.OFF" est affchéé |
| ROFF | |
| 120 5 | • Appuyer sur la touche TARE, le réglage actuel est affchéé. |
| 180 5 | • Sélectionner sur la touche UNIT le réglage youlu: 120s = Auto off après 120 secondes 180s = Auto off après 180 secondes 240s = Auto off après 240 secondes 300s = Auto off après 300 secondes OFF = Auto off mis à l'arrêt |
| 240 5 | |
| 300 5 | |
| OFF | |
| AOFF | • Reprendre la sélection sur la touche TARE, "AOFF" est affchéé |
| End | • Appuyer encore une fois sur la touche UNIT, "End" est affchéé |
| ° 0.0g | • Sur appel de la touche TARE la balance returne en mode de pesage. Le réglage est mémorisé. |
11 Messages d'erreur
| LobArt | Batterie épuisée | Insérer des nouvelles batteries ou brancher la balance à l'alimentation en courant via le bloc-secteur. |
| Err | Surcharge - Le poids appliqué dépasse la capacité de la balance. | Diminuer la charge |
| ErrL | Charge insuffisante | Augmenter la charge, si le message de panne persiste, contacter le concessionnaire. |
| 00000 | Gamage de mise à zéro en enclenchant dépassée par le bas | Contrôler le siège correct du plateau de pesée |
| 00000 | Gamage de mise à zéro en enclenchant dépassée | Oter les objets du plateau de pesée |
| ErrE | Erreur du logiciel | Prendre contact avec le concessionnaire |
12 Maintenance, entretien, élimination
12.1 Nettoyage
Avant le nettoyage, coupez l'appareil de la tension de fonctionnement.
Nettoyer les pieces en acier inox avec un chiffon moux imbibé d'un agent de nettoyage approprié pour acier inoxydable.
Pour les pieces en acier inox n'utiliser pas de déterments qui contiennent lessive de soude, acide acétique, chlorhydrique, sulfurique ou citrique.
N'utiliser pas de brosses métalliques ou épONGs de nettoyage faits en laine d'acier puisque ca provoque corrosion de la surface.
Retirer immediatement les matieres à peser renversées sur la balance.
12.2 Maintenance, entretien
L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.
Avant d'ouvrir l'appareil, couper ce dernier du secteur.
12.3 Mise au rebut
L'élimination de l'emballage et de l'appareil doit être effectuee par I'usager selon le croit national ou regional en vigueur au lieu d'utilisation.
13 Aide succincte en cas de panne
En cas d'une panne dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.
Aide:
Panne Cause possible
L'affichage de poids ne s'allume pas.
- La balance n'est pas en marche.
- La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
- Panne de tension de secteur.
- Les batteries / piles rechargeables ont été interverties à leur insertion ou sont vides
- Aucune batterie / pile rechargeable n'est insere.
L'affichage du poids changesans discontinuer
Courant d'air/circulation d'air
- Vibrations de la table/du sol
- Le plateau de pesée est en contact avec des corps étrangers.
- Champs electromagnétiques/ charge electrostatique (changer de lieu d'installation/ si possible, arrêté l'appareil provoquant l'anomalie)
Le résultat de la pesée est manifestement faux
L'affichage de la balance n'est pas sur zéro
L'ajustage n'est plus bon.
- Changements élevés de température.
- Le temps de préchauffage n'a pas eté respecté.
- Champs electromagnétiques/ charge electrostatique (changer de lieu d'installation/ si possible, arrêté l'appareil provoquant l'anomalie)
Au cas où d'autres messages d'erreur apparaisent, arrêté puis rallumer la balance. En cas de perduration du message d'erreur, faites appel au fabricant.
