ELITE PRO 1000ELCDRT2U - Alimentation d'énergie non interruptible Nitram - Notice d'utilisation et mode d'emploi gratuit

Marque	Nitram
Modèle	ELITE PRO 1000ELCDRT2U
Type de produit	Alimentation sans interruption (onduleur) en rack 2U
Dimensions (L x P x H)	433 x 388 x 88 mm
Poids	25,5 kg
Tension d'entrée nominale	220-240 Vca
Fréquence d'entrée	50/60 Hz (Auto Sensing)
Puissance (VA / Watts)	1000 VA / 900 W
Tension de sortie en mode batterie	220 / 230 / 240 Vca ± 5%
Fréquence de sortie en mode batterie	50/60 Hz ± 1%
Temps de transfert	4 ms (typique)
Type de batterie	Plomb-acide scellée, sans entretien
Capacité de la batterie	12 V / 7 Ah x 4
Autonomie estimée	Variable selon la charge (affichée sur l'écran LCD)
Nombre de prises de sortie	8 prises IEC C13
Protection réseau / téléphone	RJ11/RJ45 (1 entrée / 1 sortie)
Régulateur automatique de tension (AVR)	Oui
Écran LCD	Oui, avec affichage multifonction
Ports de communication	USB, Série (primaire et secondaire), EPO, extension SNMP
Logiciel de gestion	PowerPanel Business (téléchargeable)
Température de fonctionnement	0 ~ 40 °C
Humidité relative de fonctionnement	0 ~ 95 % (sans condensation)
Entretien de la batterie	Recharge toutes les 12 h avant première utilisation ; en stockage, recharge tous les 3 mois
Référence batterie de remplacement	RBPO030
Pack batterie externe compatible	BPE48V75ART2U (chargeur intégré)
Normes de sécurité	Mise à la terre obligatoire ; ne pas utiliser pour équipements médicaux ni à proximité d'aquariums
Disponibilité de la notice	Gratuite en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - ELITE PRO 1000ELCDRT2U Nitram

Quels équipements puis-je brancher sur les prises de sortie ?

Branchez votre ordinateur, moniteur et périphériques de stockage sur les prises ondulées. Les imprimantes laser, aspirateurs et autres appareils à forte consommation ne doivent pas être branchés.

Comment charger la batterie pour la première fois ?

Laissez l'onduleur branché sur le secteur pendant au moins 12 heures pour une charge complète.

Que faire en cas de surcharge ?

Une alarme sonore retentit et l'icône de surcharge apparaît. Débranchez certains équipements des prises de sortie jusqu'à ce que l'alarme cesse.

Comment remplacer la batterie ?

Retirez le panneau avant, dévissez le capot de protection, débranchez les fils noir et rouge, retirez les vis de fixation, remplacez les blocs batterie par des neufs (réf. RBPO030) et rebranchez. Portez des gants et lunettes de protection.

Puis-je utiliser l'onduleur avec un aquarium ?

Non, l'utilisation à proximité d'un aquarium est interdite en raison des risques de court-circuit par condensation.

Comment configurer la sensibilité de l'onduleur ?

Maintenez le bouton de bascule de l'affichage pendant 10 secondes pour entrer en mode configuration. Utilisez le même bouton pour naviguer jusqu'à 'Sensibilité' et réglez sur Haut ou Bas.

Que signifie l'icône de régulation AVR ?

L'icône AVR s'allume lorsque l'onduleur corrige les fluctuations de tension secteur sans passer en mode batterie, protégeant ainsi vos équipements.

Comment commander une batterie de remplacement ?

Contactez votre revendeur ou envoyez un e-mail à [e-mail] en précisant la référence RBPO030 pour ce modèle.

Que faire si l'écran LCD reste éteint ?

Vérifiez que l'onduleur est allumé. Si le rétroéclairage s'éteint après 30 secondes d'inactivité, appuyez sur le bouton de bascule pour le rallumer.

Puis-je connecter un pack batterie externe ?

Oui, ce modèle est compatible avec le pack batterie BPE48V75ART2U (chargeur intégré) pour prolonger l'autonomie.

MODE D'EMPLOI ELITE PRO 1000ELCDRT2U Nitram

Série professionnelle en Rack 19"

ELITE PRO 1000ELCDRT2U

ELITE PRO 1500ELCDRT2U

ELITE PRO 2200ELCDRT2U

ELITE PRO 3000ELCDRT2U

ELITE PRO 1000ELCDRTXL2U

ELITE PRO 1500ELCDRTXL2U

ELITE PRO 2200ELCDRTXL2U

ELITE PRO 3000ELCDRTXL2U

AVERTISSEMENTS DE SECURITE IMPORTANTS

Ce manuel contient d'importantes instructions de sécurité. Veuillez lire et suivre scrupuleusement toutes les instructions pendant l'installation et l'utilisation de l'appareil. Lisez ce manuel attentivement avant de déballer, d'installer ou d'utiliser votre onduleur (système d'alimentation sans coupure).

ATTENTION! L'onduleur doit être branché sur une prise murale reliée à la terre, avec une protection par fusible ou par coupe-circuit. NE PAS brancher l'onduleur sur une prise non reliée à la terre. Si vous avez besoin de vider l'énergie de cet équipement, éteignez et débranchez l'onduleur.

ATTENTION! La batterie peutmettre sous tension des composants dangereux à l'intérieur de I'unité, meme lorsque le cable d'alimentation est deconnecte.

ATTENTION! La prise murale doit être pres de l'appareil connecté et facilement accessible.

ATTENTION! Pour éviter le risque d'incendie ou d'électrocution, installez dans un endroit, en interieur, avec température et humidité contrôlées, et exempt de contaminations conductrices. (Veuillez consulter les spécifications pour connaître les plages acceptables pour la température et l'humidité).

ATTENTION! Pour réduire le risque d'électrocution, ne pas enlever le couvercle, sauf pour l'entretien de la batterie. Aucune piece interne n'est réparable par l'utilisateur, sauf la batterie.

ATTENTION! Pour éviter toute electromoculation, éteignez l'appareil et débranchez de réseau électrique avant toute maintenance sur la batterie ou installation d'un composant informatique.

ATTENTION! Pour réduire les risques d'incendie, connecter l'onduleur à un circuit de 16 ampères de courant maximum de protection, conformément à l'exigence CE.

ATTENTION! La prise secteur, lorsque l'onduleur est connecté, doit être proche de l'appareil et facilement accessible.

ATTENTION! Veuillez utiliser uniquement du cable secteur testé VDE, marqué CE, (par exemple, le cable secteur de vos équipements), pour relier l'onduteur à la prise secteur.

ATTENTION! N'utilisez que des cables certifiés VDE, et CE pour raccarder vos équipements.

ATTENTION! Veuillez utiliser uniquement un cable secteur certificé VDE,.Marqué CE pour relier tout équipement à l'onduleur.

ATTENTION! Lors de l'installation de l'équipement, assurez-vous que la somme du courant de fuite de l'onduleur et de l'appareil relié ne dépasse pas 3,5 mA.

ATTENTION! Ne débranchez pas l'unité de l'alimentation secteur pendant qu'elle est en marche, sous peine de déconnecter le conducteur de Terre.

ATTENTION! NE PAS UTILISER POUR DES EQUIPIEMENTS MEDICAUX! Ne pas utiliser dans des situations qui affecteraient le fonctionnement et la sécurité d'equipements et d'applications Médicales ou la survie du patient.

AVERTISSEMENTS DE SECURITE IMPORTANTS

ATTENTION! NE PAS UTILISER AVEC OU A PROXIMATE DES AQUARIUMS! Pour réduire les risques d'incendie ou d'électrocution, n'utilise pas l'onduleur avec ou à proximé d'un aquarium. La condensation de l'aquarium peut court-circuiter l'appareil.

NE PAS INSTALLER L'ONDULEUR LA OU IL SERAIT EXPOSE EN PLEIN SOLEIL, NI PRÉS D'UNE FORTE SOURCE DE CHALEUR!

NE PAS BLOQUER LES OUIES D'AERATION AUTOUR DU BOITIER! NE PAS BRANCHER DES APPAREILS MENAGERS TELS QUE DES SÉCHE-CHEVEUX SUR LES PRISES DE SORTIE DE L'ONDULEUR.

INSTALLATION DE VOTRE SYSTème UPS

DEBALLAGE

Inspectez l'onduleur tout en consultant le bordereau de livraison afin de vous assurer qu'aucune des pieces suivantes ne manque: (1) 1 onduleur; (2) 1 manuel d'utilisation; (3) 1 ligne téléphone; (4) 1 cable USB de type A+B; (5) 2 supports de montage en rack (6) 2 supports de montage pour tour (7) 1 cable d'arrêt d'urgence (gris); (8) cable Série (DB-9) x 2; (9) cables utilisation x 4 (cables utilisation x 5 pour ELITE PRO 2200/3000ELCDRT2U et 2200/3000ELCDRTXL2U)

RÉGULATEUR DE TENSION AUTOMATIQUE (AVR)

Les ELITE PRO 10000ELCDRT2U / 15000ELCDRT2U / 22000ELCDRT2U / 30000ELCDRT2U / 10000ELCDRTXL2U / 15000ELCDRTXL2U / 22000ELCDRTXL2U / 30000ELCDRTXL2U peuvent stabiliser les incohérences du réseau électric. Les fluctuations du réseau électricque peut endommager des données importantes et du matériel, mais la régulation de tension automatique de l'onduleur permet à votre ordinateur de ne jamais voir de tels niveaux de tensions dangereuses. La régulation automatique de tension régule les basses et les haute tensions pour que les équipements continuent de fonctionner à des niveaux de tension secteur surs, (220/230/240V), sans avoir à basculer en mode batterie. Notre équipement peut fonctionner normalement, même pendant les problèmes d'alimentation, tels que les baisses de tension et les pannes. Les puissantes batteries de l'appareil fournissant de la puissance uniquement si la tension descend en-dessous de 150V ou augmente au-dessus de 300V.

GUIDE D'INSTALLATION DU MATERIAL

1. Une perte de charge de la batterie peut se produit pendant le transport et le stockage. Pour la première utilisation de l'onduleur, il est fortement recommandé de charger les batteries pendant au moins 12 heures afin d'assurer la capacité de charge maximale des batteries. Pour recharger les batteries, il vous suffit de brancher l'appareil sur une prise secteur.
2. Lorsque vous utilisez le logiciel fourni, branchez le cable série ou USB entre l'ordinateur et le port correspondant sur l'onduleur. Remarque: Si le port USB est utilisé, le port série est désactivé. Ils ne peuvent pas'être utilisés simultanément. L'ordinateur avec le logiciel PowerPanel Business se connecte sur le port USB ou sur le port série de l'onduleur. Il peut contrôler la planification du fonctionnement, le test de la batterie, la prise de courant, etc., et obtenir des informations sur l'état de l'onduleur. Toutefois, les autres ordinateurs avec le logiciel PowerPanel Business ne peut obtenir les informations d'état de l'onduleur que via une connexion LAN.
3. Avec l'onduleur eteint et debranché, reliez voire ordinateur, monitaur, ains qu tout autre appareil de stockage (disque dur, bande magnetique, etc.) dans les prises de sortie ondulées. Branchez voire periphrérique (imprimante, scanner, haut-parleurs) dans les prises de sortie de protection permanente contre la surtension. NE BRANCHEZ PAS une imprimante laser, une déchiqueteuse, une photocopieuse, un générateur, un aspirateur, une pompe de vidange ou d'autres gros appareils électriques dans "les prises de sortie ondulées et parsurtensées". La consommation de courant de ces appareils entraînera la surcharge et peut'être même endommagera l'onduleur.
4. Pour protégger une connexion de réseau contre les surtensions, reliez à l'aide d'un cable de réseau le connecteur mural au connecteur d'entrée de l'onduleur. Reliez ensuite à l'aide d'un cable de réseau le connecteur de sortie de l'onduleur à l'appareil du réseau.
5. Appuyez sur le bouton d'alimentation pour allumer l'ondueur. Le témoin de mise sous tension s'illumine. Si une surcharge est détectée, une alarme sonore retentit et l'ondueur émet un bip long. Pour le réinitialiser, mettez l'appareil hors tension et débranchez certains équipements des prises de sortie. Assurez-vous que votre équipement consomme un courant de charge dans les limites de sécurité de l'appareil, (se référer aux specifications techniques), puis allumez l'appareil.
6. Afin que la charge de la batterie reste optimale, laissez l'onduleur branché dans une prise de courant en permanence.
7. Si vous souhaitez ranger l'UPS l'onduleur pour une période prolongée, recouvre-let et place-let avec la batterie entierement chargee. Si vous n'utilise pas I'onduleur, rechargez la batterie une fois tous les trois mois car autrement sa durée de vie s'en trouverait réduite.

GUIDE D'INSTALLATION DU MATERIAL

1. Avant de stocker l'onduleur pour une période de temps prolongée, éteignez l'appareil. Ensuite, couvrez-le et rangez-le avec les batteries complètement charges. Rechargez les batteries tous les trois mois, afin d'assurer une bonne capacité de la batterie et une longue durée de vie des batteries; de plus, ceci peut également éviter d'endommager l'unité l'onduleur en raison d'une fuite de batterie peu probable.
2. L'unité offre un port série primaire (I), un port série secondaire (II), et un port USB, (apparé avec le port série primaire), pour permettre la connexion et la communication entre l'onduleur et tout ordinateur connecté. Le port série primaire (I), ainsi que son port USB appairé permettent la communication bidirectionnelle entre l'onduleur et le principal ordinateur connecté au logiciel. L'onduleur permet de commander l'arrêt de l'ordinateur en cas d'urgence, et en même temps, l'ordinateur peut contrôle l'ONDULEUR et modifier les différents paramètres programmables. D'autre part, le port série secondaire II, permet uniquement à l'onduleur d'initier l'arrêt automatique de l'ordinateur en cas d'arrêt d'urgence.

Le logiciel PowerPanel Business software est téléchargeable gratuitement sur notre site www.nitram.fr.

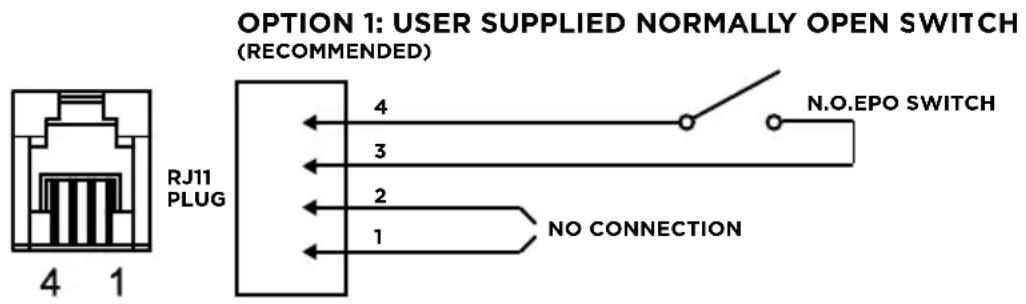

1. Port EPO (Arrêt d'urgence): Utilisez le cable gris fourni pour le connecter à un commutateur à contact EPO spécial. Suivez le schéma de câblage approprié ci-dessous pour relier le cable à votre configuration EPO. Le commutateur EPO a distance est un interrupteur installé dans un espace extérieur, relié à l'unité via une simple ligne téléphonique RJ-11. En cas d'urgence, il peut être immédiatement utilisé pour couper l'alimentation de l'onduleur.

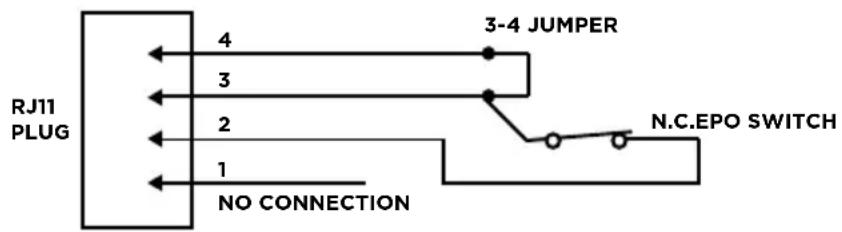

OPTION 2: USER SUPPLIED NORMALLY CLOSED SWITCH

OPÉRATIONS DE BASE

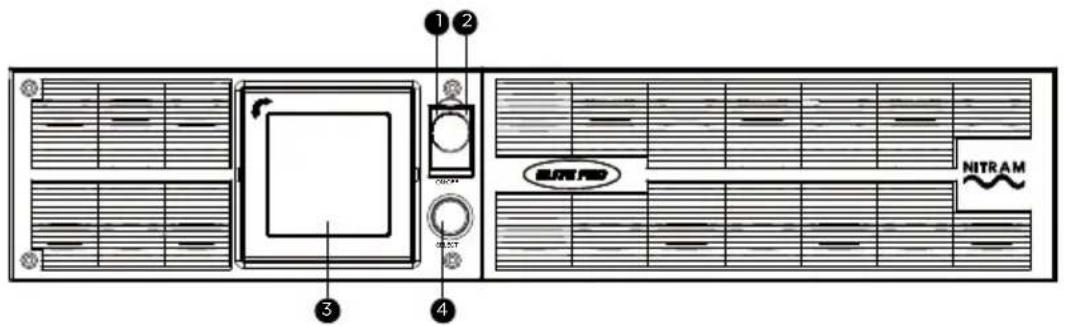

ELITE PRO 1000/1500/2200ELCDRT2U

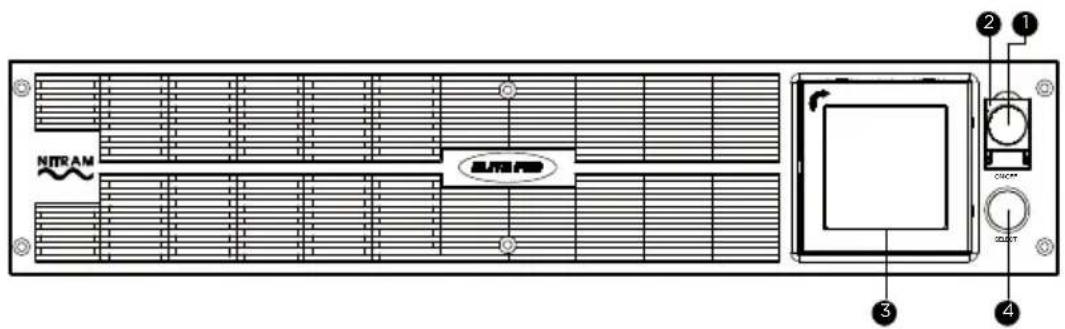

ELITE PRO 3000ELCDRT2U / 1000/1500/2200/3000ELCDRTXL2U

1. Bouton marche/arrêt: Interrupteur marche/arrêt principal pour les apparêils branchés aux prises ondulées.
2. Témoin de mise sous tension: Indique que le réseau électrique est normal et que les sorties de l'onduleur fournissent de la puissance, sans surtension et sans pointe.
3. Lecture du LCD multifonction: L'écran numérique intelligent de haute résolution affiche toutes les informations de l'UPS l'onduleur avec icones et messages. Pour de plus amples informations veuilles consultier la section "Définitions des voyants allumés de l'écran numérique".
4. Bouton de bascule de l'affichage LCD: Permit de désir parmi une variété d'informations que l'écran LCD peut afficher.

OPÉRATIONS DE BASE

ELITE PRO 1000/1500ELCDRT2U

ELITE PRO 2200ELCDRT2U

ELITE PRO 1000/1500ECDRTXL2U

ELITE PRO 3000ELCDRT2U / 2200ELCDRTXL2U

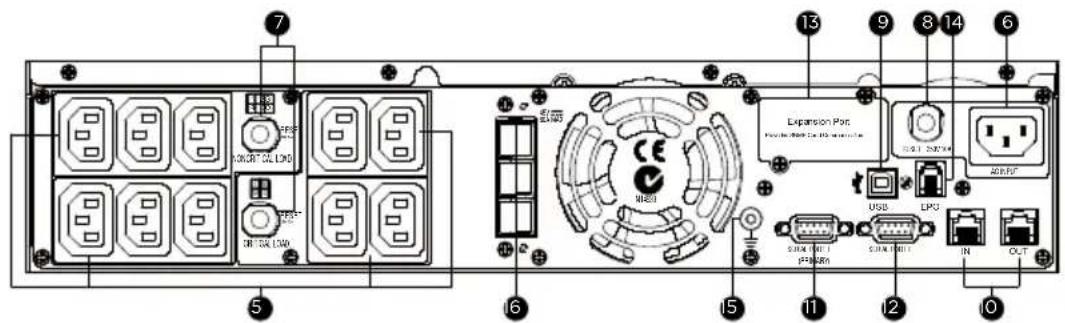

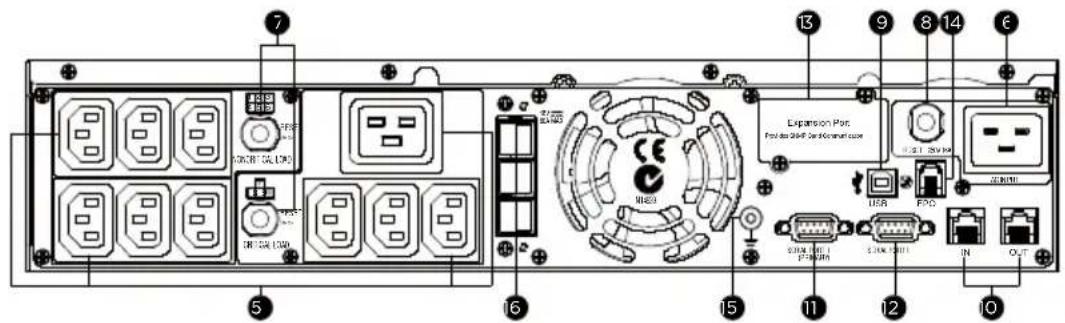

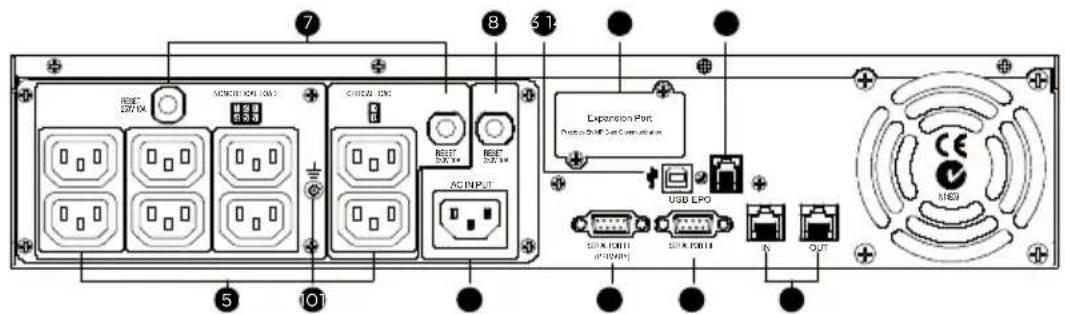

OPÉRATIONS DE BASE

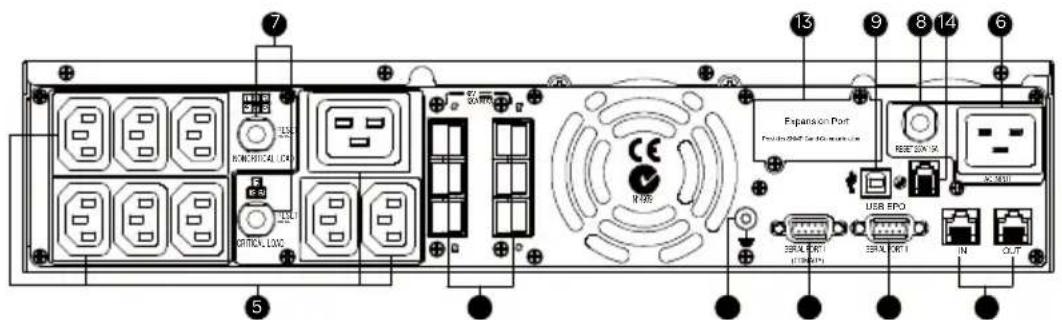

ELITE PRO 3000ELCDRTXL2U

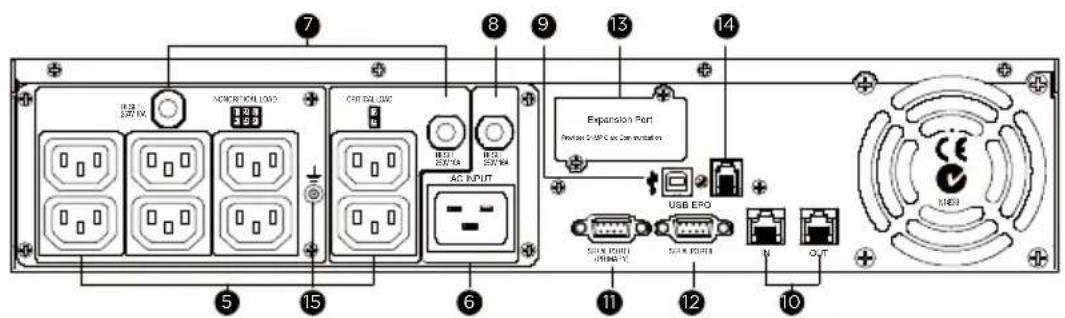

1. Sorties ondulées, protégées contre les surtensions et protégées régulées AVR :
   L'onduleur offre un total de nine/ten prises ondulées et protection contre les surtensions. Elles permettent aux équipements connectés ne cessent pas de continuer à fonctionner pendant une certaine durée, en cas de panne secteur.
   Critique / non-critique : Il est possible de programmer l'appareil de sorte que le bloc de sortie marqué comme "non-critique", (6 prises),)cesse de fournir de la puissance aux apparèils reliés après une certaine durée,donnant ainsi plus d'autonomie pour les équipements connectés sur les sorties marquées comme "critiques", (2/3/4 prises).En d'autres termes,l'utilisateur peut établier la priorité de fonctionnement pour certains apparèils connectés,ce qui optimise la "disponibilité",lors d'une panne de courant prolongée. Ce type de commande se fait via le logiciel PowerPoint Business fourni.
2. Entrée AC: Connectez le cable d'alimentation pour alimenter l'onduleur.
3. Disjoncteur de sortie : Le disjoncteur sert à fournir une protection contre les surcharges et les pannes.
4. Disjoncteur d'entree: Le disjoncteur sert a fournir une protection de l'entree contre les surcharges et les pannes.
5. Port USB pour PC: Il s'agit d'un port de connexion permettant la communication et la commande entre l'onduleur et l'ordinateur relié. Vous doivent installer sur votre ordinateur le logiciel PowerPanel Business approprié pour le système d'exploitation que vous utilisez.
6. Ports de communication protégés contre les surtensions - RJ11/RJ45 : Ces ports sont utilisés pour se protéger contre diverses situations de surtensions les systèmes de cables RJ-45/RJ-11 standard, (ADSL, LAN, Lignes téléphone/modem).
7. Port série I (primaire): Le port série I permet la communication bidirectionnelle entre l'onduleur et l'ordinateur. L'onduleur permet de commander l'arrêt de l'ordinateur en cas d'urgence, et en même temps, l'ordinateur peut contrôler l'onduleur et modifier les différents paramètres programmables.
8. Port série II (seconde) : Le port série Il permet à l'onduleur d'initier l'arrêt automatique de l'ordinateur connecté en cas d'urgence.

OPÉRATIONS DE BASE

1. Port d'extension: Permet à l'utilisateur d'ajouter la carte SNMP optionnelle.
2. Port EPO (Arrêt d'urgence): En cas d'urgence, il peut être immédiatement utilisé pour couper l'alimentation de l'onduleur.
3. Plot de mise à terre : Utilisez le plot de mise à terre pour relier votre onduleur UPS à la terre.
4. Connecteur externe pour bloc piles : Permet le branchement d'un bloc piles Nitram externe additionnel pour une autonomie etendue.

REPLACEMENT DE LA BATTERIE

Lisez et suivez les IMPORTANTES INSTRUCTIONS DE SECURITE avant de toucher à la batterie. Remplacez la batterie sous la supervision d'un personnel qualifié.

L'entretien de la batterie ne doit être effectué que par des professionnelles. Veuillez contacter votre revendeur, ou envoyer un courriel à : [e-mail]. Notez la référence de remplacement de la batterie, (RBPO030), en ce qui concerne les modèles ELITE PRO 1000ELCDRT2U et 1500ELCDRT2U ; (RBPO037), en ce qui concerne le modulo 2200ELCDRT2U; (RBPO040), en ce qui concerne les modèles 3000ELCDRT2U, 1000ELCDRTXL2U, 1500ELCDRTXL2U, 2200ELCDRTXL2U et 3000ELCDRTXL2U.

ATTENTION! La batterie peut être la source de risques d'électrocution. Ne jetez pas la batterie dans un feu car elle peut explodeer. Respectez les réglementations locales concernant l'élimination appropriée des batteries. Presque tous les revendeurs de batteries au plomb peuvent collecter les batteries usagées pour le recyclage, comme cela est requis par la loi de la plupart des états.

ATTENTION! N'ouvre pas les batteries. L'électrolyte contenu dedans est nocif pour la peau et les yeux et peut être toxique.

ATTENTION! Une batterie peut désenter un risque élevé de court-circuit et d'électrocution. Prenez les précautions suivantes avant de replacer la batterie:

1. Retirez les montres, bagues ou autres objets métalliques.
2. Utilisez uniquement des outils avec des poignées isolantes.
3. Ne posez pas les outils ou des pieces en métal sur la batterie ou sur ses pôles.
4. Portez des gants et des bottes en caoutchouc.
5. Vérifiez que la batterie ne soit pas mise à la terre par inadvertance. Si elle est mise à la terre, retirez la source de terre. LE CONTACT AVEC UNE BATTERIE MISE A LA TERRE PEUT ENTRainer UNE ELECTROCUTION!

POUR REMPLACER LA BATTERIE (ELITE PRO 1000/1500/2200ELCDRT2U)

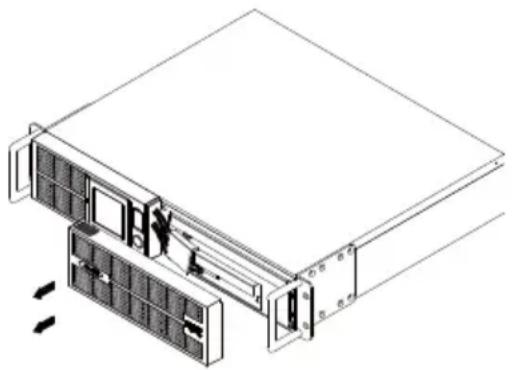

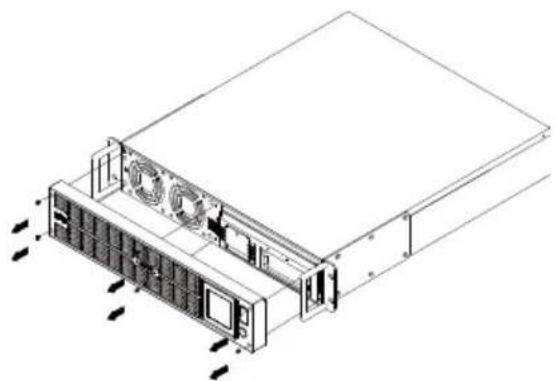

1. Enlever le panneau avant sur le cotoe croit.

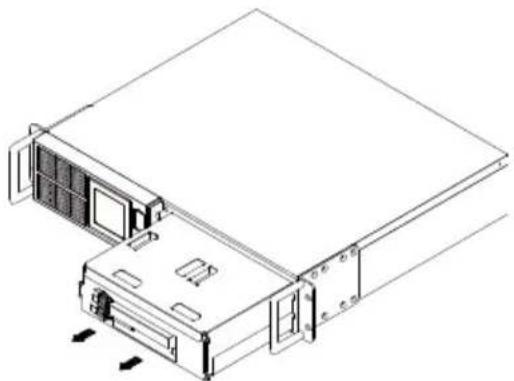

REEMPLACEMENT DE LA BATTERIE

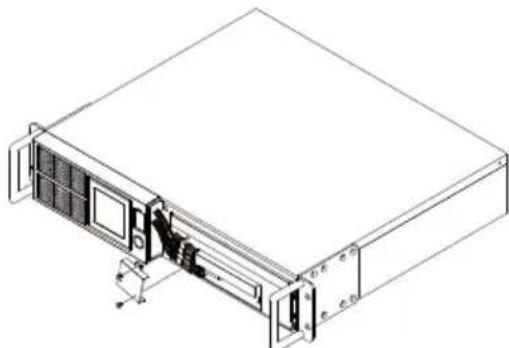

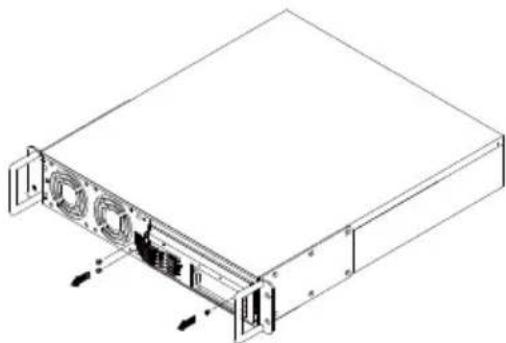

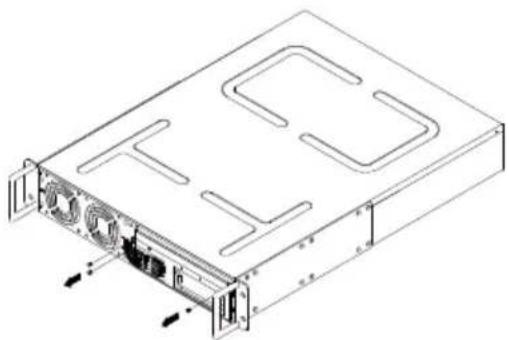

1. Enlever les deux vis de fixation du capot du cable de protection, puis enlever le capot lui même.

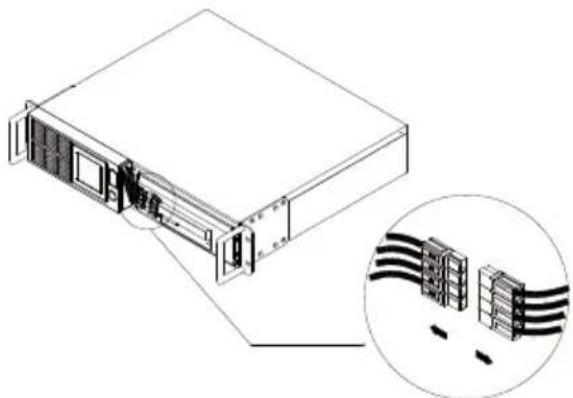

1. Enlever les deux vis de fixation et les connecteurs des cables.

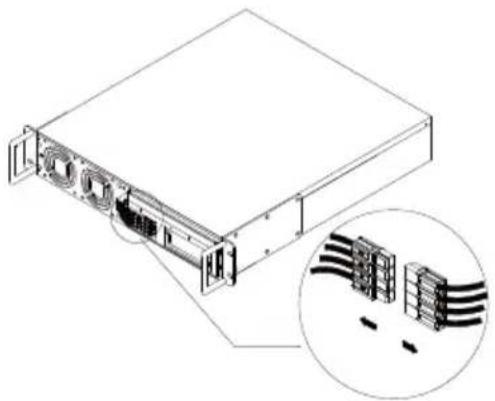

1. Debrancher les fils noir et rouge de la batterie.

NOTA: Le connecteur Batterie est un connecteur 2 points sur les ELITE PRO 1000/1500ELCDRT2U.

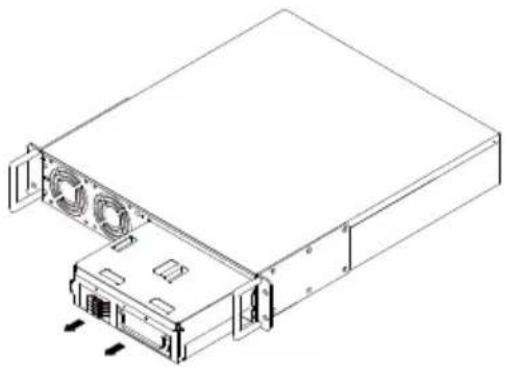

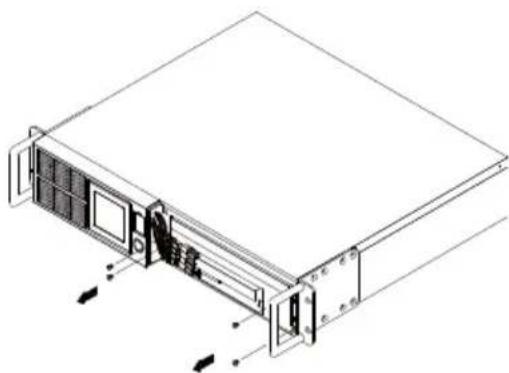

1. Enlever les trois vis de fixation.

REEMPLACEMENT DE LA BATTERIE

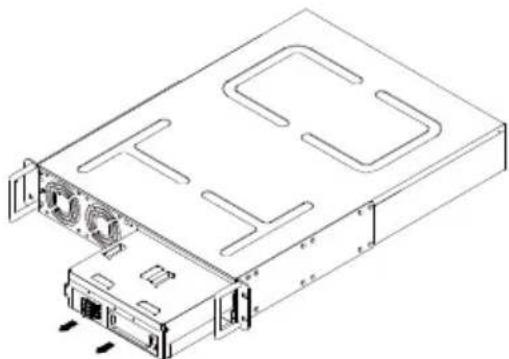

1. Mettre les nouveaux blocs batteries dans le logement. Serrer les vis et remettre en place le capot de protection du cable et le panneau avant. Recharger l'unité pendant au moins 12 heures pour s'assurer que l'onduleur fonctionne avec l'autonomie attendue.

POUR REMPLACER LA BATTERIE (ELITE PRO 3000ELCDRT2U / 1000/1500/2200ELCDRTXL2U)

1. Enlever le panneau avant sur le cote croit.

1. Enlever les deux vis de retenue du capot de protection du cable, puis enlever le capot lui même.

1. Enlever les deux vis de retenue et les connecteurs des cables.

REEMPLACEMENT DE LA BATTERIE

1. Debrancher les fils noir et rouge de la batterie.

1. Enlever les trois vis de retenue.

1. Mettre les nouveaux blocs batteries dans le logement. Serrer les vis et remetre en place le capot de protection du cable et le panneau avant. Recharger l'unité pendant au moins 12 heures pour s'assurer que l'onduleur fonctionne avec l'autonomie attendue.

REEMPLACEMENT DE LA BATTERIE

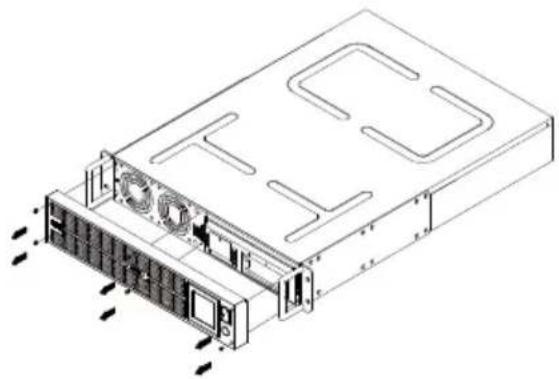

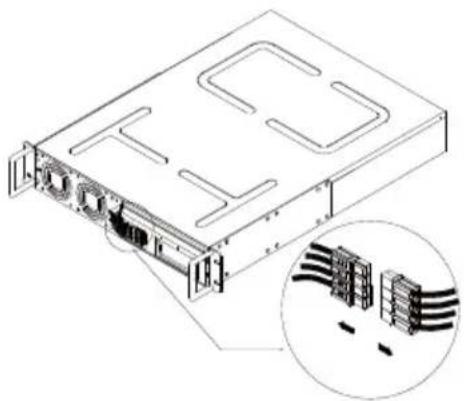

POUR REMPLACER LA BATTERIE (ELITE PRO 3000ELCDRTXL2U)

1. Enlever le panneau avant sur le cote croit.

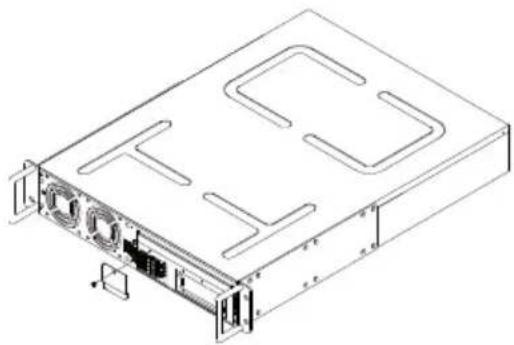

1. Enlever les deux vis de retenue du capot de protection du cable, puis enlever le capot lui même.

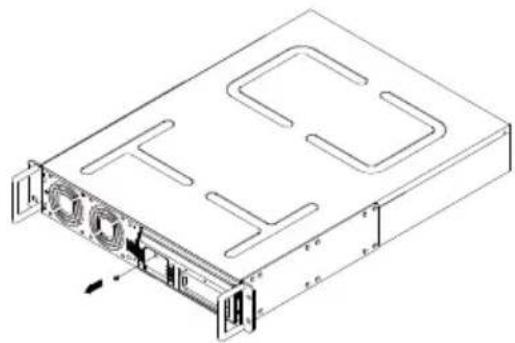

1. Enlever les deux vis deretenue et les connecteurs des cables.

1. Debrancher les fils noir et rouge de la batterie.

REEMPLACEMENT DE LA BATTERIE

1. Enlever les trois vis de retenue.

1. Mettre les nouveaux blocs batteries dans le logement. Serrer les vis et remettre en place le capot de protection du cable et le panneau avant. Recharger l'unité pendant au moins 12 heures pour s'assurer que l'onduleur fonctionne avec l'autonomie attendue.

RAPPEL! Les batteries usagées sont des déchets dangereux et doivent être éliminées par recyclage. La plupart des détaillants qui vendent des batteries acide-plomb collectent les batteries usagées pour le recyclage, tel que cela est demandé par les réglementations locales.

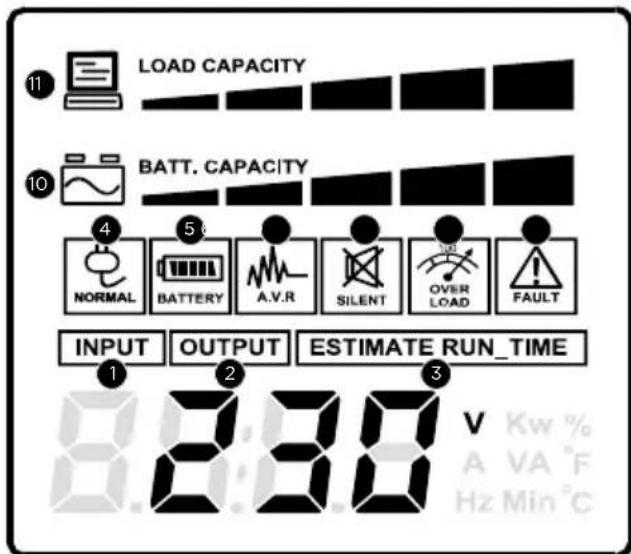

DEFINITIONS DES VOYANTS DE L'ECRAN NUMERIQUE

1. Mesure de la tension d'entrée : Cet outil affiche la tension mesurée sur la prise d'alimentation. La lecture de la tension d'entrée est utilisée pour identifier les informations de la tension d'entrée. Cela peut etre utiliser comme outil de diagnostic pour identifier une alimentation d'entrée de mauvaise qualite.

2. Mesure de la tension de sortie : Cet outil affiche la tension mesurée en sortie de l'onduleur.

3. Autonomie estimée: Ceci affiche l'estimation de l'autonomie de l'onduleur sur la base de la charge en cours. Lorsque l'autonomie se réduit, la capacité de la batterie diminue; (l'indicateur de capacité de la batterie chute).

1. Icône normale : Cette icône s'allume lorsque l'onduleur fonctionne dans des conditions normales.

2. Icône de la batterie: Quand il y a une sérieuse baisse ou une panne, cette icône apparait suivie par une alarme, (deux bips courts), ce qui indique que l'onduleur utilise maintainant ses batteries internes. Une fois que les batteries sont à court de puissance, (sur une certaine durée), une alarme retentit. Si ceci se produit et que l'alimentation secteur n'a pas été rétablie, il est recommendé de sauvegarder vos fichiers et d'éteindre votre ordinateur manuellement des que possible.

3. Icône de régulation automatique de la tension (AVR): Cette icône apparait lorsque l'appareil régule automatiquement la tension du secteur par le bas ou par le haut, sans provoquer l'utilisation de la batterie.

4. Icône de mode silencieux: Cette icône indique que le buzzer est désactivé en mode batterie, jusqu'àu deuxième seuil de décharge où la il est réactivé automatiquement.

5. Icône de surcharge: Cette icône apparait suivie par une alarmé i en cas de surcharge. Pour supprimer la surcharge, commencez à débrancher vos appareils des sorties de l'onduteur jusqu'à ce que l'icône disparaisse et que l'alarme s'arrêté.

6. Icône de panne : Activée, elle indique une erreur système. Veuillez vous réféérer au tableau de dépannage pour les causes et les solutions possibles.

7. CAPACITE BATT.: CAPACITE BATT. s'affiche sous forme d'histogramme; chaque segment indique environ 20% de capacité batterie.

8. PUISSANCE CONSOMMEE: PUISSANCE CONSOMMEE s'affiche sous forme d'histogramme; chaque segment indique environ 20% de puissance consommée.

FONCTIONS DE CONFIGURATION LCD

MODE GENERAL

a. Appuyez sur le bouton "Bascule affichage" pour vérifier l'etat de l'ondulesur :

# Élement Unité
1 Tension d'entrée V
2 Tension de sortie V
3 Fréquence de sortie Hz
4 P u i s s a	n c
5 Autonomie estimée Min
6 Puissance consommée %
7 Capacité de la batterie	%
8 Centigrade	°C
9 Fahrenheit	°F

e K W

b. Maintenez le bouton de bascule de l'affichage pendant 4 secondes,

Si la machine est en mode Batterie avec l'alarme active, elle devient silencieuse;
Si la machine est en mode secteur, un test d'autodiagnostic se déclenché.

c. Si le bouton de bascule de l'affichage reste inactif pendant plus de 30 secondes, le rétroéclairage du LCD s'éteint automatiquement.

MODE CONFIGURATION

Étape 1: Maintenez enforcé le bouton de bascule de l'affichage pendant 10 secondes pour entrer dans le mode de configuration de l'onduleur.

Étape 2 : En appuyant sur la bascule de l'affichage, l'utilisateur peut basculer entre les fonctions de configuration. Certaines fonctions sont configurable par l'utilisateur comme suit :

a. Sensibilité: permet de régler le niveau de sensibilité de l'onduleur. Augmente la compatibilité de l'onduleur par rapport à la qualité du réseau électrique local.

• Haut: l'onduleur basculera plus fraisment en mode batterie pour garantir un fonctionnement optimum dans un environnement perturbé.
• Bas: l'onduleur tolérera plus de fluctuations sans pour autant passer en mode batterie.

b. Numérores du bloc batterie: Cette fonction fournit l'autonomie estimée de l'onduleur à l'aide de différents chiffres des blocs batteries. Le réglage par défaut est 0.
c. Mode de tension: Il y a 3 paramètres (220, 230, 240), et pour régler la tension acceptable selon votre emplacement.

FONCTIONS DE CONFIGURATION LCD

Ces éléments programmables sont triés par l'unité comme dans le tableau suivant :

Éléments Unité
Sensibilité Aucune
Numéroes du bloc batterie A
Mode de tension (220/230/240)	V
Version de firmware Aucune

Étape 3: Maintenez enforcé le bouton de bascule de l'affichage pendant 4 secondes. Lorsque les iconônes clignotent, la valeur de chaque élément se modifie en appuyant légèrement sur le bouton de bascule.

Étape 4 : Pour enregistrer la valeur et returner au mode général, appuyez sur le bouton de bascule pendant 4 secondes.

Remarque! Si l'onduleur reste inactif pendant plus de 30 secondes pendant l'installation, il désactive le rétroéclairage et returne au mode général automatiquement.

Remarque! Si l'utilisateur ne peut pas enregistrer les nouveaux réglages et souhaite revenir au mode général, il existe deux méthodes :

(1)Attendezque Iretroeclairage s'eteigne ou,
(2) Maintenez le bouton de "bascule de l'affichage" enforcé pendant 10 secondes.

TECHNOLOGIE UPS CYBERPOWER GREENPOWER

La conception de circuit GreenPower de CyberPower propose une solution à cette « perte d'énergie ». Lorsque le courant électrique est normal, notre onduleur GreenPower fonctionne en mode Dérivation. L'onduleur GreenPower conduit le courant uniquement à travers le relais tout en fournissant encore une tension de sortie normale. La dérivation par le transformateur réduit la consommation de courant, et permet ainsi d'économiser de l'énergie et de l'argent. Lorsque que le courant électrique est anormal, l'onduleur fonctionnera en mode Batterie ou AVR. Dans ces conditions, l'UPS GreenPower fonctionnera à peu près de la même manière qu'un onduleur traditionnel.

La technologie GreenPower de CyberPower fonctionnera en moyenne 88% du temps en Mode Dérivation.

SPECIFICATIONS TECHNIQUES

Modèle	ELITE PRO 1000ELCDRT2U	ELITE PRO 1500ELCDRT2U	ELITE PRO 2200ELCDRT2U
Entrée
Tension d'entrée nominale	220 ~ 240Vca
Fréquence d'entrée 50/60Hz + /- 3Hz (Auto Sensing)
Raccordement en entrée IEC C320 C14 IEC C320 C20
Sortie
Puisance (VA/ Watts) 100	OVA/900W 1500VA/1350W 2200VA/1980W
Tension en mode batterie 2	20 / 230 / 240Vac + /-5%
Fréquence en mode batterie	50/60Hz +/- 1%
Prises de sortie IEC 320 C13 x 8
Temps de transfert 4ms (typique)
Batterie
Type de batteries Plomb-aide scellées
Batterie au plombétanche sans entretien	12V / 7AH x4 12V / 9AH x4
Parasurtenseur
Lightning / Protectionparafoudre	Oui
Prêt pour Internet(Protection ADSL /Téléphone / FAX /Modem Protection)	RJ11/RJ45 (1 entrée / 1 sortie)
Physique
Dimensions maximum(LxPxH mm)	2U Rack, 433 x 388 x 88
Poids (kg)	25.5	27	30
Environnement
Température defonctionnement	0 ~ 40°C
Humidité relative enfonctionnement	0 ~ 95% (sans condensation)
Altitude	0 à 3 000 mètres
Température de stockage	-15 ~ 45°C
Humidité relative desoockage	0 ~ 95% (sans condensation)
Altitude de stockage	0 à 15 000 mètres

SPECIFICATIONS TECHNIQUES

Modèle	ELITE PRO 1000ELCDRTXL2U	ELITE PRO 1500ELCDRTXL2U	ELITE PRO 2200ELCDRTXL2U
Entrée
Tension d'entrée nominale	220 ~ 240Vca
Fréquence d'entrée 50/60Hz + /- 3Hz (Auto Sensing)
Raccordement en entrée IEC 320 C14 IEC 320 C20
Sortie
Puisance (VA/ Watts) 100OVA/750W 1500VA/1125W 2200VA/1650W
Tension en mode batterie 220 / 230 / 240Vac + /-5%
Fréquence en mode batterie	50/60Hz +/- 1%
Prises de sortie IEC 320 C13 x10			IEC 320 C13 x9,IEC 320 C19 x1
Temps de transfert 4ms (typique)
Batterie
Type de batteries Plomb-acide scellées
Batterie au plombétanche sans entretien	12V / 9AH x4
Pack batterie compatible(EBM)	BPE48V75ART2U (chargeur intégré)
Parasurtenseur
Lightning / Protectionparafoudre	Oui
Prêt pour Internet(Protection ADSL/Téléphone / FAX/Modem Protection)	RJ11/RJ45 (1 entrée / 1 sortie)
Physique
Dimensions maximum(LxPxH mm)	2U Rack, 433 x 480 x 88
Poids (kg) 31.3	33.9	35
Environnement
Température defonctionnement	0 ~ 40°C
Humidité relative enfonctionnement	0 ~ 95% (sans condensation)
Altitude	0 à 3 000 mètres
Température de stockage	-15 ~ 45°C
Humidité relative destockage	0 ~ 95% (sans condensation)
Altitude de stockage	0 à 15 000 mètres

SPECIFICATIONS TECHNIQUES

Modèle	ELITE PRO 3000ELCDRT2U	ELITE PRO 3000ELCDRTXL2U
Entrée
Tension d'entrée nominale 220 ~ 240Vca
Fréquence d'entrée 50/60 Hz + /- 3Hz (Auto Sensing)
Raccordement en entrée IEC 320 C20
Sortie
Puisance (VA/ Watts) 300 OVA /2700W		3000VA/2400W
Tension en mode batterie 2 20 / 230 / 240Vac + /-5%
Fréquence en mode batterie	50/60Hz +/- 1%
Prises de sortie	IEC 320 C13 x9, IEC 320 C19 x1	IEC 320 C13 x8, IEC 320 C19 x1
Temps de transfert 4ms (typique)
Batterie
Type de batteries Plomb-acide scellées
Batterie au plomb étanche sans entretien	12V / 9AH x4
Pack batterie compatible (EBM)	BPE48V75ART2U (chargeur intégré)*	BPL48V75ART2U (chargeur intégré)
Parasurtenseur
Lightning / Protection parafoudre	Oui
Prêt pour Internet (Protection ADSL / Téléphone / FAX / Modem Protection)	RJ11/RJ45 (1 entrée / 1 sortie)
Physique
Dimensions maximum (LxPxH mm)	2U Rack, 433 x 480 x 88 2U Rack, 433 x 600 x 88
Poids (kg) 37 41.8
Environnement
Température de fonctionnement	0 ~ 40°C
Humidité relative en fonctionnement	0 ~ 95% (sans condensation)
Altitude 0 à 3 000 mètres
Température de stockage -	15 ~ 45°C
Humidité relative de stockage	0 ~ 95% (sans condensation)
Altitude de stockage	0 à 15 000 mètres

*Nombre de pack batterie supplémentaire (unités) : 1.

Problème	Cause	Possible	Solution
La sortie ne délivrappas de puissance à l'équipement.	Le disjoncteur a sauté en raison d'une surcharge.	Éteignez l'onduleur et débranchez au moins un équipement. Attendez 10 secondes, réenclenchez le disjoncteur puis allumez l'onduleur.
	Les batteries sont déchargées.	Rechargez l'unité pendant au moins 4 heures.
	L'unité a été endommagée par une surtension ou un pic.	Contactez NITRAM sur [e-mail].
	Les sorties non critiques ont été éteintes automatiquement en raison d'une surcharge.	Appuyez sur le bouton de bascule pour allumer les sorties non critiques.
L'onduleur ne fonctionne paspendant l'autonomie attendue.	Les batteries ne sont pas entièrement chargées.	Rechargez les batteries en laissant l'onduleur branché.
	Les batteries sont dégradées.	Contactez NITRAM pour le remplacement des batteries sur [e-mail].
L'onduleur ne s'allume pas.	Le bouton marche/arrêt est destiné à prévenir les dommages dus à une mise hors et sous tension rapide.	Éteignez l'onduleur. Attendez 10 secondes, puis allumez l'onduleur.
	L'appareil n'est pas relié à une prise secteur.	L'appareil doit être connecté à une prise 220/230/240V.
	Les batteries sont dégradées.	Contactez NITRAM pour le remplacement des batteries sur [e-mail].
	Problème mécanique.	Contactez NITRAM sur [e-mail].
PowerPanel Business est inactif.	Le cable série ou le cable USB n'est pas connecté.	Branchez le cable sur l'onduleur. Vous nevez utiliser le cable fourni avec l'appareil.
	Le cable est relié à un mauvais port.	Essayez un autre port de votre ordinateur.

DISPOSITIONS

La directive relative aux déchets d'équipements électriques et électroniques (DEEE) visse à contribuer à une production et une consommation durables en contribuant à l'utilisation efficace des ressources et à la recupération de matières premières secondaires par la réutilisation, le recyclage et d'autres formes de récapération. Le symbole sur ce produit et/ou son emballage indique que le produit doit être éliminé séparément des ordures menagères ordinaires en fin de vie. Contactez notre autorité de gestion des DEEE, votre bureau local ou votre service d'élimination des déchets menagers pour obtenir des informations sur le site de recyclage.

Information des consommateurs sur la rège de tri (pour la France)

FR

Cet apparel, ses accessoires, cordons et batteries se recyclent

A DEPOSER EN MAGASIN

A DEPOSER EN DÉCHETERIE

Points de collecte sur www.quefairedemesdechets.fr Privilegiez la réparation ou le don de votre apparéil !

DISPOSITIONS A PROPOS DES BATTERIES

Ce produit contient des batteries au plomb-acide étanches. Les batteries usagées sont considérées comme des déchets dangereux et doivent être éliminées par recyclage. Ne jetez pas les batteries usagées avec vos ordures menagères ordinaires. Jetez les batteries conformément aux réglementations locales.

Remarque: La plupart des détaillants qui vendent des batteries au plomb récapuérent les batteries usagées pour les recycler, comme l'exigent les réglementations locales.

Information des consommateurs sur la rège de tri (pour la France)

FR

Les piles et batteries se recyclent

A DEPOSER EN MAGASIN

A DEPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr

Pour plus d'informations, visitez www.nitram.fr ou contactez

Nitram S.A.

Z.I. Saint-Severin, 28220 CLOYES, FRANCE

Tel:[phone]

Fax: [phone]

E-mail:[e-mail]

Copyright contenu complet ©2023 NITRAM S.A., Tous droits réservés.

Reproduction en tout ou en partie interdite sans permission.
