Type de produit	Module de bypass manuel pour UPS (PDU)
Marque	Nitram
Modèle	MBP60AHVIEC82U
Tension d'entrée	220-240 Vac monophasé
Tension de sortie	220-240 Vac
Courant nominal	60 A
Fréquence	50/60 Hz
Dimensions (L×H×P)	288 × 88 × 141 mm
Poids net	2,8 kg
Température de fonctionnement	0 °C à 40 °C
Humidité relative	< 95 %
Température de stockage	-15 °C à 50 °C
Type de bypass	Manuel (commutateur à 2 positions : UPS / BYPASS)
Fonction principale	Permet d'isoler l'UPS pour maintenance sans couper la charge
Connecteurs	Bornier entrée/sortie, connecteurs entrée/sortie UPS (câbles fournis)
Installation	En rack ou en face arrière (oreilles de montage fournies)
Entretien et nettoyage	Aucune pièce réparable par l'utilisateur ; nettoyer avec un chiffon sec
Sécurité	Tension dangereuse même après débranchement ; intervention par personnel qualifié uniquement
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; tout entretien par service agréé
Informations générales	Fabriqué par Cyber Power Systems pour Nitram ; notice complète téléchargeable

FOIRE AUX QUESTIONS - MBP60AHVIEC82U Nitram

Quel est le rôle du module de bypass manuel MBP60AHVIEC82U ?

Ce module permet d'isoler l'UPS pour maintenance ou remplacement sans interrompre l'alimentation des équipements connectés. Il bascule la charge sur l'alimentation secteur directe (bypass) ou sur l'UPS.

Comment basculer en mode bypass ?

Mettez d'abord l'UPS en mode bypass interne (via son affichage). Ensuite, ouvrez le capot du commutateur du module et placez-le sur la position BYPASS. Coupez ensuite le disjoncteur d'entrée de l'UPS. Ne jamais actionner le commutateur si l'UPS n'est pas en mode bypass.

Quelles sont les précautions de sécurité à respecter ?

Le module contient des tensions dangereuses même après débranchement. Seul un personnel qualifié doit intervenir. Toujours connecter la terre en premier. Ne pas exposer à l'humidité ou à des liquides. Utiliser un disjoncteur de protection en amont.

Quels câbles sont fournis avec le module ?

Le module est livré avec : un câble d'entrée UPS (BLEU), un câble de sortie UPS (GRIS), une borne, des vis M4X8L (8 pièces), des vis M3X6L (4 pièces) et deux oreilles de montage en rack.

Comment installer le module en rack ?

Fixez les oreilles de montage fournies sur les côtés du module à l'aide des vis. Insérez ensuite le module dans le rack et vissez les oreilles sur les montants. Respectez les consignes d'installation électrique décrites dans la notice.

Puis-je remplacer l'UPS sans couper l'alimentation des équipements ?

Oui, grâce au module de bypass manuel. Suivez la procédure : mettez l'UPS en mode bypass interne, puis basculez le commutateur du module sur BYPASS. Coupez le disjoncteur d'entrée UPS, débranchez les câbles UPS et retirez l'UPS. La charge reste alimentée via le bypass.

Quels sont les caractéristiques électriques du module ?

Tension d'entrée et de sortie : 220-240 Vac monophasé. Courant nominal : 60 A. Fréquence : 50/60 Hz. Le disjoncteur amont doit être dimensionné selon le courant nominal de l'UPS (voir notice de l'UPS).

Le module nécessite-t-il un entretien régulier ?

Aucune pièce réparable par l'utilisateur. Un nettoyage extérieur avec un chiffon sec suffit. Toute maintenance interne doit être effectuée par du personnel autorisé. Consultez la notice pour les inspections périodiques.

Que faire en cas de panne du module de bypass ?

Le module n'est pas réparable par l'utilisateur. Contactez le service après-vente Nitram ou un technicien qualifié. En attendant, si l'UPS est fonctionnel, utilisez-le sans bypass en mode normal (commutateur en position UPS).

Où trouver la notice complète du MBP60AHVIEC82U ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site du fabricant. Elle contient les schémas d'installation, les procédures de sécurité et les étapes de maintenance détaillées.

MODE D'EMPLOI MBP60AHVIEC82U Nitram

Manuel d'Utilisation

MBP60AHVIEC82U

(PDU By-Pass Manuel)

Table de matière:

1. SÉCURITÉ .... 1
2. Le module de Bypass manuel contient : .... 2
3. EXPLOITATION DE BASE.... 3

3.1. Synoptique .... 3
3.2. Description du panneau arrière.... 3
3.3. Caractéristiques électriques.... 4
3.4. Environnement d'exploitation .... 4
3.5. Dimensions et poids .... 5
3.6. Installation matérielle .... 5

3.6.1. Installation en face arrière .... 5
3.6.2. Installation en rack.... 6

1. Installation électrique .... 7
2. Maintenance de l'UPS avec le module de Bypass manuel .... 8

5.1. Comment isoler l'UPS avec le module de Bypass manuel ...... 8
5.2. Comment réintégrer l'UPS avec le module de Bypass manuel ... 9

CONSERVER CES INSTRUCTIONS. Ce manuel contient des instructions importantes qui doivent être respectées lors de l'installation et de la maintenance du module de Bypass manuel et de l'UPS.

1. SÉCURITÉ

- Le système dispose de sa propre source d'alimentation lorsqu'il est connecté à l'UPS (batterie de l'UPS). Par conséquent, les prises de courant peuvent être sous tension même si le système est déconnecté de la source d'alimentation secteur CA.

Des niveaux de tension dangereux sont présents dans le système. Il doit être ouvert exclusivement par du personnel de service qualifié.

- Le produit doit être correctement relié à la terre, connectez toujours le fil de terre en premier.

- Les instructions de connexion et d'exploitation du module de Bypass manuel décrites dans le manuel doivent être respectées dans l'ordre indiqué. Des dispositifs de déconnexion et de protection contre les surintensités doivent être fournis par ailleurs pour les circuits d'entrée/sortie CA.

- ATTENTION- Pour réduire le risque d'incendie, l'appareil seraccorde uniquement à un circuit muni d'une protection contre les surintensités du circuit de dérivation (veuillez vous référer au manuel d'utilisation de l'UPS pour le courant nominal). Le disjoncteur amont doit être facilement accessible.

L'appareil peut être déconnecté de la source d'alimentation CA en ouvrant ce disjoncteur, et s'il est toujours connecté à UPS, en arrêtant auparavant l'UPS (se référer au manuel d'utilisation de l'UPS).

- Vérifiez que les indications sur la plaque signalétique correspondent à votre système d'alimentation CA et à la consommation électrique réelle de tous les équipements connectés au système.

- Ne jamais installer le système à proximité de liquides ni dans un environnement excessivement humide.

- Ne jamais laisser un corps étranger pénétrer à l'intérieur du système.

- Ne jamais exposer le système à la lumière directe du soleil ni à une source de chaleur.

- Si le système doit être stocké avant l'installation, le stockage doit se faire dans un endroit sec.

- Toutes les réparations et les entretiens doivent être effectués uniquement par le

personnel de service autorisé.

Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur du module de Bypass manuel.

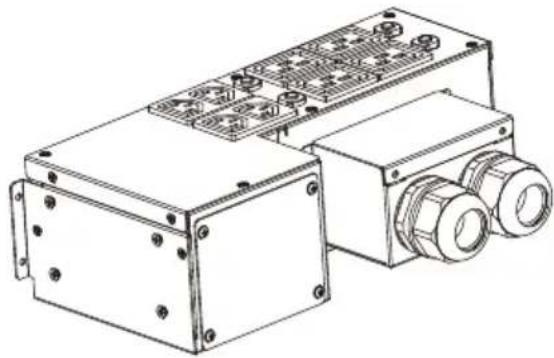

2. Le PDU de Bypass manuel contient :

Le PDU de Bypass manuel	Le manuel d'utilisation
Le câble d'entrée de l'UPS (BLEU)	Borne
Le câble de sortie de l'UPS (GRIS)	Vis à tête plate :M4X8L*8PCS
Oreilles de montage en rack * 2PCS	Vis à tête bombée : M3X6L*4PC

3. EXPLOITATION DE BASE

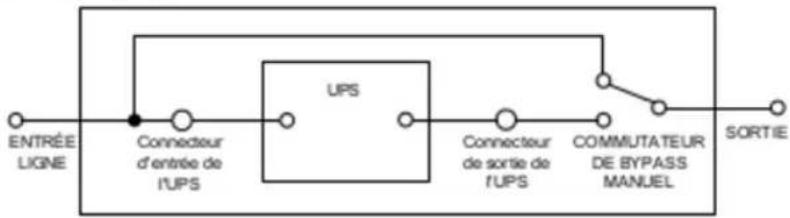

3.1. Synoptique


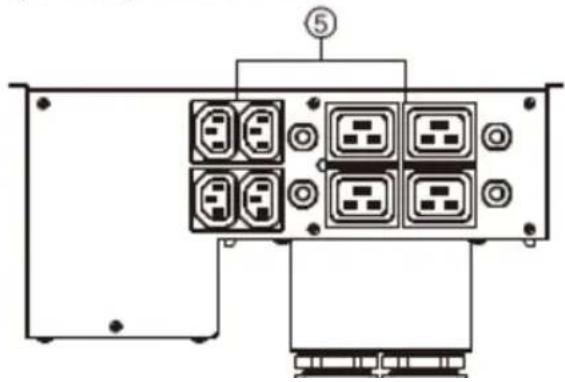

3.2. Description du panneau arrière

avec deux positions :

• UPS → la charge est alimentée par l'onduleur.
  ● BYPASS → la charge est alimentée directement par la source

d'alimentation CA.

② Connecteur de sortie de l'UPS

Utilisez le connecteur pour raccorder le module de Bypass manuel à la sortie de l'UPS.

③ Bornier d'entrée / de sortie

Raccordement du réseau secteur et de votre équipement.

④ Connecteur d'entrée de l'UPS

Utilisez le connecteur pour raccorder le module de Bypass manuel à l'entrée de l'UPS.

⑤ Prises de sortie ondulées

3.3. Caractéristiques électriques

ENTRÉE
Typologie	Monophasé
Tension	220~240Vac
Fréquence	50/60Hz
Courant(A)	60A
SORTIE
Tension	220~240Vac
Fréquence	50/60Hz
Courant(A)	60A

3.4. Environnement d'exploitation

Température de fonctionnement	Humidité relative	Température de stockage
0°C~40°C	<95%	-15°C~50°C

3.5. Dimensions et poids

Dimensions LxHxP (mm)	Poids net (kg)
288*88*141	2.8

3.6. Installation matérielle

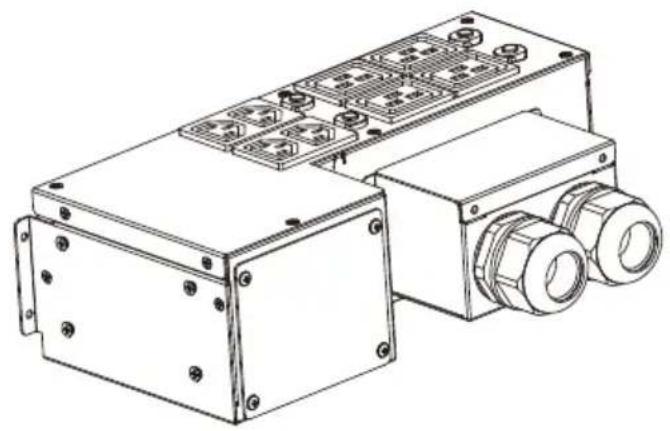

3.6.1. Installation en face arrière

4. Installation électrique

Ce type de connexion doit être effectuée par du personnel qualifié en électricité.

Reportez-vous au manuel d'utilisation de l'UPS pour le courant nominal du disjoncteur et les sections des câbles, le disjoncteur doit être installé en amont de la source CA normale du module Bypass manuel
Avant toute connexion, vérifiez que le dispositif de protection amont (source AC normale) est ouvert "O" (Off).

Avant de procéder au raccordement du module de Bypass manuel à l'UPS, assurez-vous que l'UPS a été éteint correctement (consultez le manuel d'utilisation de l'UPS).

Toujours connecter le fil de terre en premier

1. Installez le "Câble d'entrée de l'UPS" le "Câble de sortie de l'UPS" et le "Câble de la batterie" aux bornes de l'UPS (consultez le manuel d'utilisation de l'UPS).
2. Ouvrez le capot du commutateur de Bypass manuel et vérifiez qu'il est sur la position "UPS".

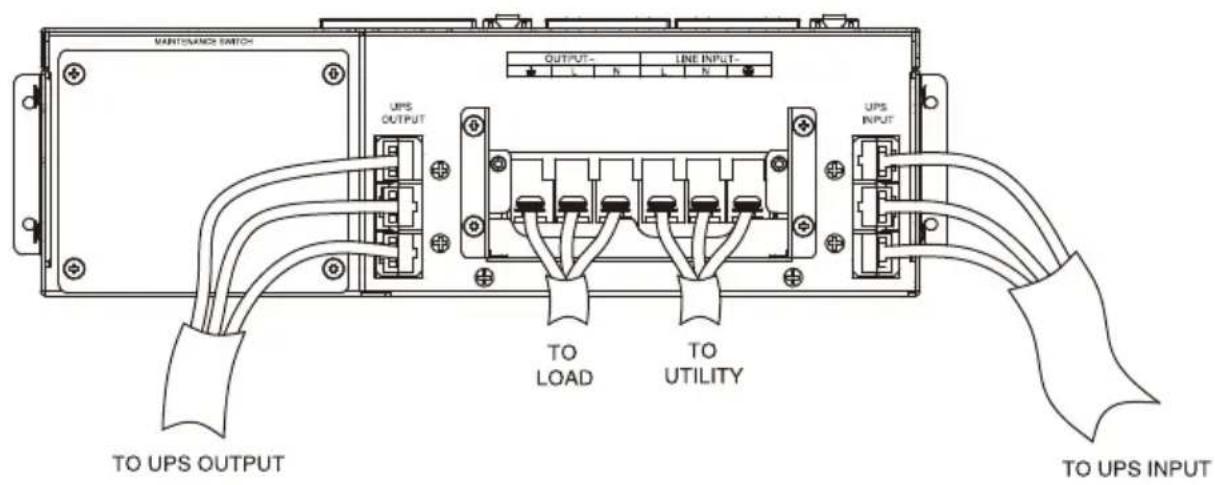

3. selon le schéma suivant
   a) Connectez les câbles d'entrée et de sortie au bornier du module de Bypass manuel.
   b) Connectez le "Câble d'entrée de l'UPS" et le "Câble de sortie de l'UPS" au connecteur correspondant.

1. Réinstallez tous les capots de protection de sécurité qui sont utiles
2. Branchez le câble de la batterie (reportez-vous au manuel d'utilisation de l'UPS).
3. Positionnez le disjoncteur amont du module de Bypass manuel sur la position "ON".
4. Positionnez le disjoncteur d'entrée de l'UPS sur la position "ON" et vérifiez que l'UPS est en mode Bypass.
5. Démarrez l'UPS (reportez-vous au manuel d'utilisation de l'UPS).

5. Maintenance de l'UPS avec le module de Bypass manuel

Cette opération permet au personnel qualifié de retirer le module de Bypass manuel amovible de l'UPS pour l'entretien de routine ou le remplacement sans perturber l'alimentation des équipements connectés.

5.1. Comment isoler l'UPS avec le module de Bypass manuel

1. Mettez l'UPS en "mode Bypass" interne (reportez-vous au manuel d'utilisation de l'UPS)
2. Vérifiez que l'UPS est en mode Bypass en contrôlant le panneaud'affichage de l'UPS (reportez-vous au manuel d'utilisation de l'UPS).

NE PAS UTILISER LE COMMUTATEUR DU BYPASS MANUEL SI L'UPS N'EST PAS EN MODE BYPASS

1. Positionnez le commutateur de Bypass manuel sur la position "BYPASS" après l'ouverture du couvercle du commutateur.
2. Positionnez le disjoncteur d'entrée de l'UPS sur la position "OFF" et attendez quelques minutes, l'UPS doit s'arrêter.
3. L'UPS s'arrête, l'UPS peut maintenant être déconnecté, comme décrit ci-dessous:

- Débranchez le câble de batterie du module batterie.

- Débranchez les câbles d'entrée / de sortie de l'UPS du module de Bypass manuel.

1. Remplacez l'UPS.

Tension dangereuse et risque de charge perdue: ne pas manipuler le commutateur de Bypass manuel sans que l'UPS ne soit connecté aux câbles d'entrée et de sortie.

5.2. Comment réintégrer l'UPS avec le module de Bypass manuel

1. Installez le "Câble d'entrée de l'UPS" le "Câble de sortie de l'UPS" et le "Câble de la batterie" aux bornes de l'UPS (consultez le manuel d'utilisation de l'UPS).
2. Ouvrez le capot du commutateur de Bypass manuel et vérifiez que le commutateur de Bypass manuel est sur la position "BYPASS".
3. Connectez les câbles au connecteur correspondant.
4. Positionnez le disjoncteur d'entrée de l'UPS sur la position "ON".
5. Vérifiez que l'UPS est en mode Bypass en contrânt le panneau d'affichage (reportez-vous au manuel d'utilisation de l'UPS).

NE PAS UTILISER LE COMMUTATEUR DU BYPASS MANUEL SI L'UPS N'EST PAS EN MODE BYPASS

1. Positionnez le commutateur de Bypass manuel sur la position "UPS".
2. Démarrez l'UPS (reportez-vous au manuel d'utilisation de l'UPS).
3. Vérifiez que l'UPS est en mode Normal.

Tension dangereuse et risque de charge perdue: ne pas manipuler le commutateur de Bypass manuelsans que l'UPS ne soit connecté aux câbles d'entrée et de sortie.
