Caractéristiques techniques	Support mural pour écran plat, compatible avec les écrans de 32 à 70 pouces, capacité de charge jusqu'à 45 kg.
Type de montage	Montage mural fixe ou inclinable.
Dimensions du produit	Dimensions variables selon le modèle, généralement compact pour un montage discret.
Utilisation	Idéal pour les salons, bureaux ou espaces publics, permettant un gain de place et une meilleure visibilité.
Matériaux	Acier robuste pour assurer la stabilité et la sécurité de l'écran.
Maintenance	Vérifier régulièrement les fixations et l'état du support pour garantir la sécurité.
Sécurité	Installation recommandée par un professionnel pour éviter les accidents.
Informations générales	Inclus tous les accessoires de montage nécessaires, compatible avec la plupart des marques d'écrans plats.

FOIRE AUX QUESTIONS - R600 Kanto

Comment installer le support Kanto R600 sur un mur?

Pour installer le support Kanto R600 sur un mur, commencez par localiser les montants dans le mur à l'aide d'un détecteur de montants. Ensuite, marquez les emplacements des trous de montage, percez les trous, insérez les chevilles murales, et fixez le support à l'aide des vis fournies.

Quelle est la capacité de poids maximale du Kanto R600?

Le Kanto R600 peut supporter des écrans plats pesant jusqu'à 45 kg.

Est-ce que le Kanto R600 est compatible avec tous les écrans plats?

Le Kanto R600 est compatible avec la plupart des écrans plats VESA jusqu'à 600 x 400 mm. Vérifiez les dimensions de votre écran pour confirmer la compatibilité.

Comment ajuster l'angle de vision du Kanto R600?

Pour ajuster l'angle de vision, dévissez légèrement les boulons de réglage situés sur le support, ajustez l'inclinaison à l'angle souhaité, puis resserrez les boulons pour maintenir la position.

Que faire si le support Kanto R600 est instable?

Si le support est instable, vérifiez que toutes les vis sont correctement serrées et que le support est bien fixé au mur. Assurez-vous également que le poids de l'écran ne dépasse pas la capacité maximale.

Le support Kanto R600 peut-il être utilisé dans un coin?

Oui, le Kanto R600 peut être utilisé dans un coin, mais assurez-vous de suivre les instructions d'installation pour garantir une fixation sécurisée et stable.

Comment nettoyer le support Kanto R600?

Pour nettoyer le Kanto R600, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition du support.

Y a-t-il une garantie pour le Kanto R600?

Oui, le Kanto R600 est généralement couvert par une garantie limitée. Consultez le manuel d'utilisation ou le site Web du fabricant pour plus d'informations sur la durée de la garantie.

MODE D'EMPLOI R600 Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 135 lb (61 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Find product and installation resources online Trouvez des ressources sur les produits et l'installation en ligne Encuentre recursos de productos e instalación en línea

Stud Finder Détecteur de montant Detector de vigas

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
   4a. Prepare Opening (New Construction) Préparez l'ouverture (nouvelle construction) Prepara la apertura (nueva construcción)
   4b. Cut Opening (Existing Construction) Coupez l'ouverture (construction existante) Corte de abertura (construcción existente)
4. Remove Accessory Panel Retirez le panneau d'accessoires Quitar el panel de accesorios
5. Install Mount Installez le support Instale el montaje
6. Install Old Work Electrical Box (Optional) Installez la boîte électrique de rénovation (en option) Instale la caja eléctrica de renovación (opcional)
7. Mount Accessory Panel Montez le panneau d'accessories Montar el panel de accesores
8. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor
9. Level TV Nivellez le téléviseur Nivelar el televisor
10. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
11. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

Ce support est pour les montants en bois seulement.

N'installez pas ce support si votre mur n'a pas de montants en bois. Assurez-vous que les montants dans votre mur ont 16 po (40,6 cm) +/- 0,5 po (1,3 cm) entre eux avant de procéder à l'installation.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 H-I Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 2 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Utilisez 3a pour une absence d'interstice.

Utilisez 3b pour un décalage vertical.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

Les murs cachent de nombreux fils potentiels cachés et la plomberie. Savoir où ces articles sont avant de forer et de couper dans le mur. Utiliser seulement une scie à cloison sèche à la main pour couper soigneusement dans la cloison sèche. Assurez-vous que le mur va supporter les limites de charge qui sont dans le texte de précaution à la page deux, et que votre mur est au moins de 3,5 po (8.9 cm) d'épaisseur avant de procéder à l'installation. Ce support ne supporte pas les montants en acier; uniquement les montants en bois. Nessayez pas de l'installer si vos montants ne sont pas séparés par 16 po (40.6cm).

PRECAUCIÓN

Une certaine force sera nécessaire pour pousser le support dans le mur. Les languettes latérales des tire-fonds doivent se plier vers l'intérieur pour faciliter l'emplacement du support.

Les segments amovibles du R600 sont conçus pour le Carlon B114R-UPC et la plupart des autres boîtes électriques de rénovation 1-gang.

Pour la fixation des composants électroniques, suivez les directives du fabricant en ce qui concerne l'espacement approprié pour assurer une bonne distribution de la chaleur et une bonne circulation de l'air.

9a. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Utilisez 3a pour une absence d'interstice.

Utilisez 3b pour un décalage vertical.

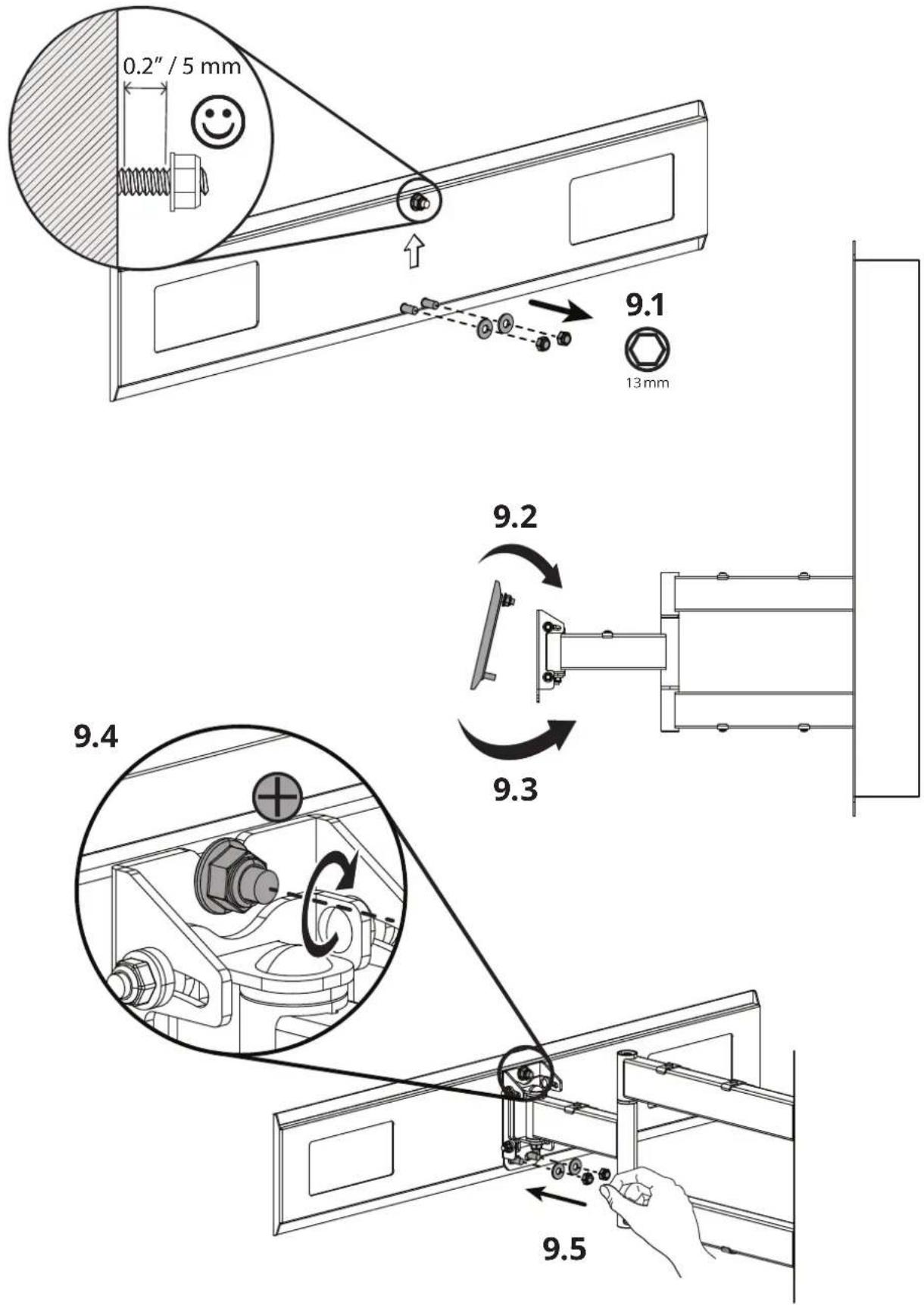

9b. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

0.2"/5 mm 9.1 13 mm 9.2 9.3 9.4 9.5

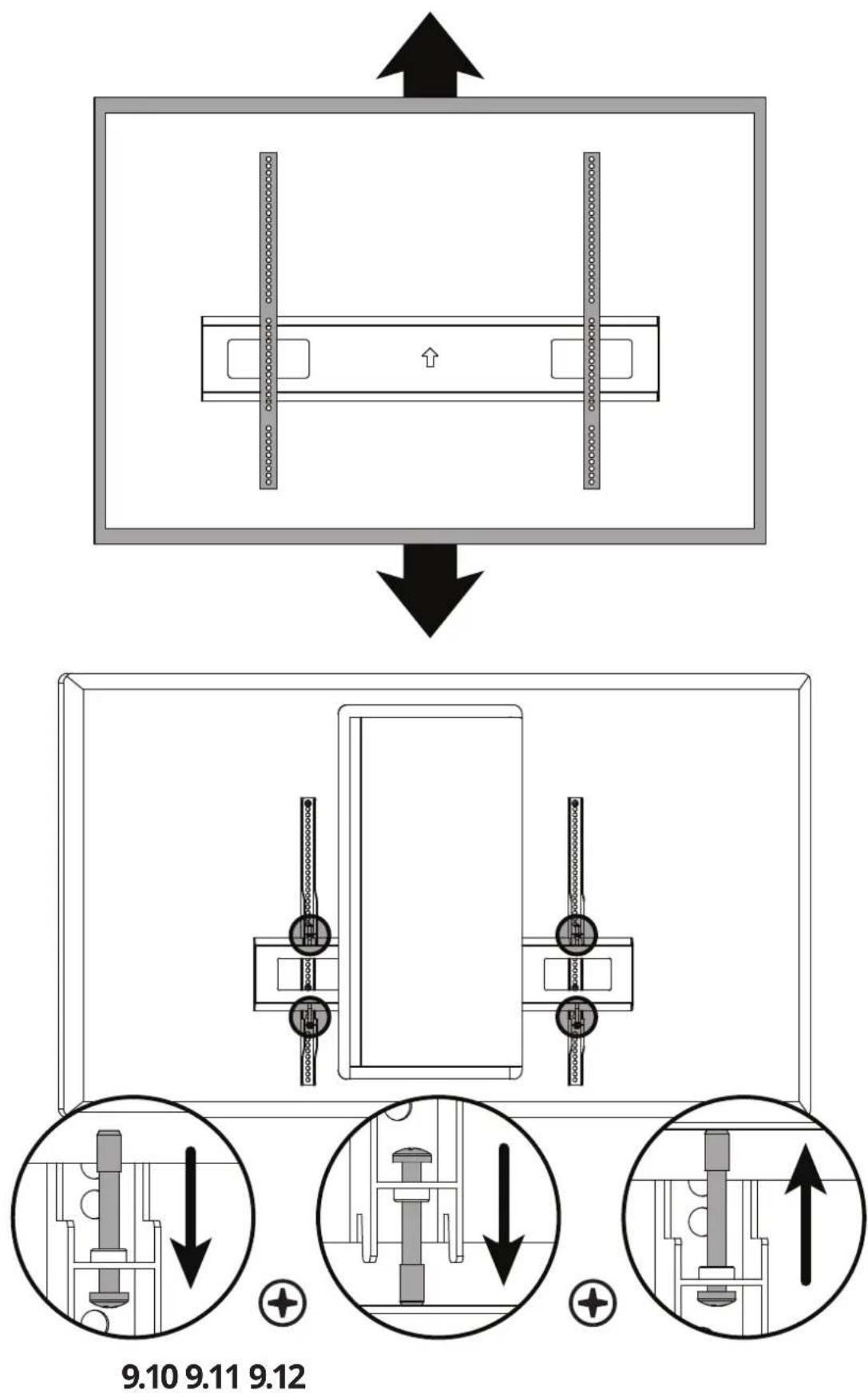

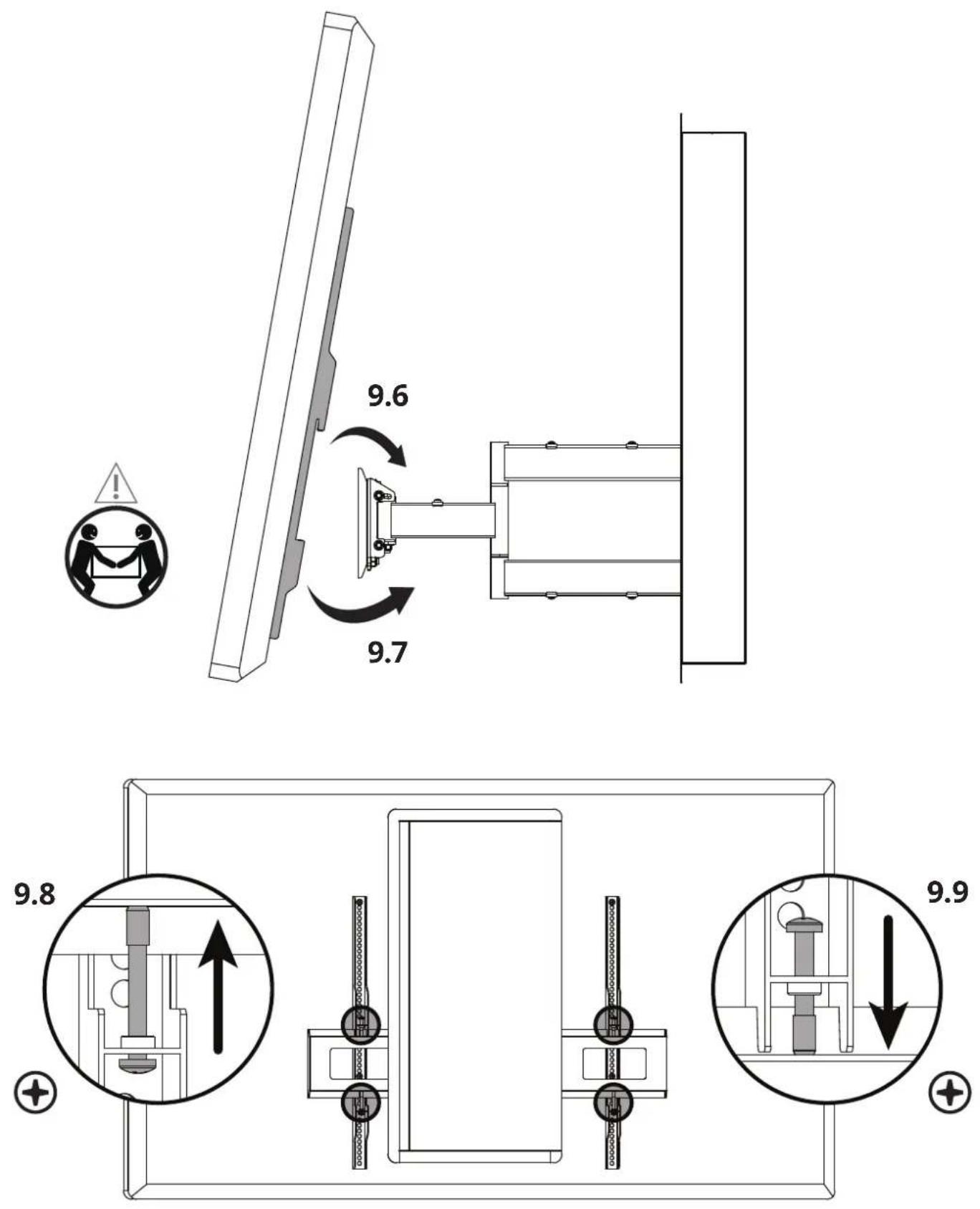

9b. cont'd

9b. cont'd

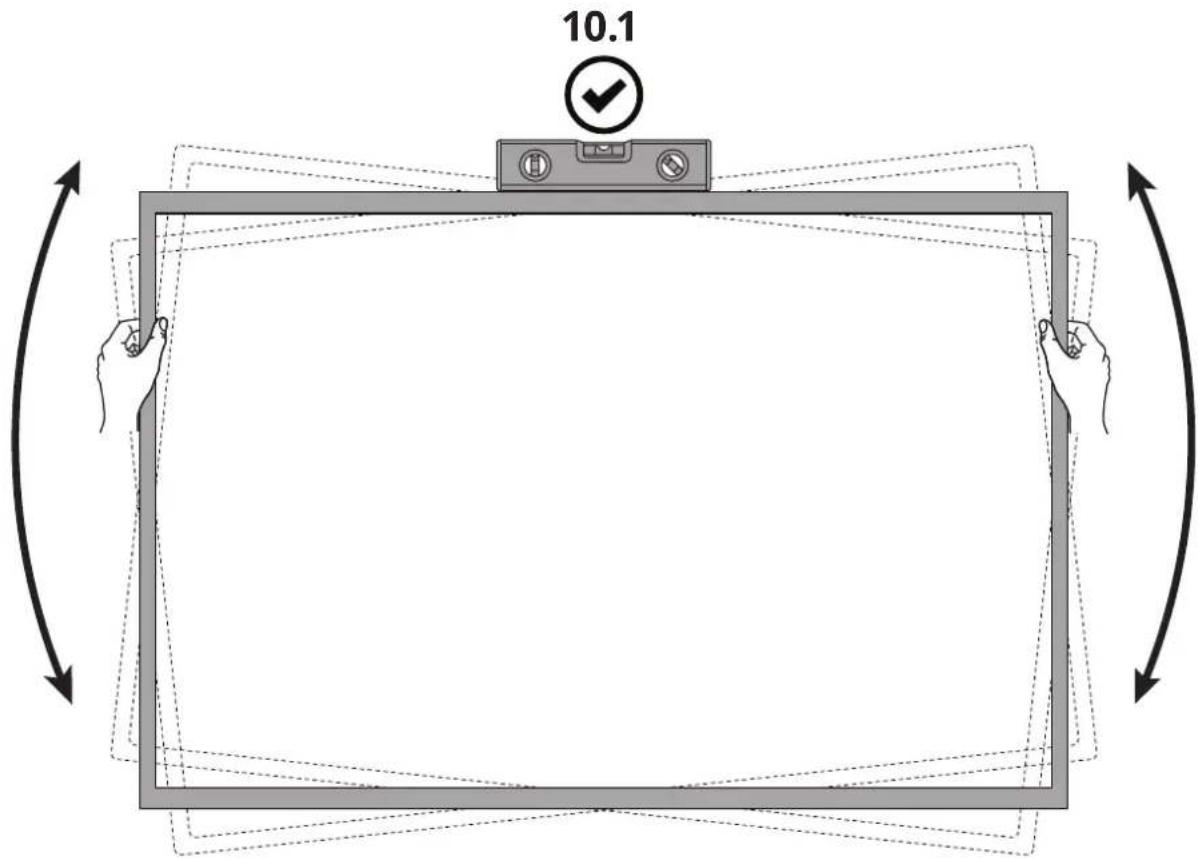

Nivellez le téléviseur Nivelar el televisor

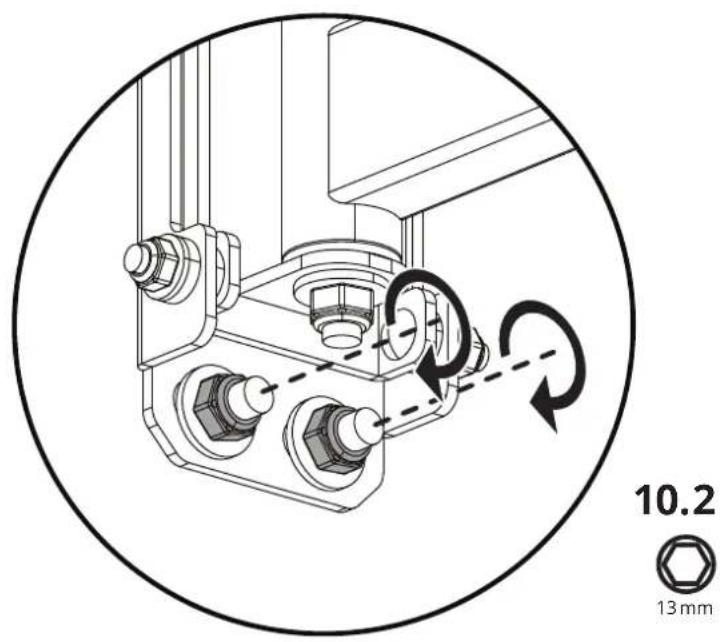

10.1

Kanto Living Inc. (Kanto) garantit ses équipements contre tout défaut de matériel ou de fabrication pendant une période limitée de 10 ans. Cette garantie est valable dans le pays d'achat.

Si vous rencontrez un problème avec votre support et Kanto en est informé pendant la période de garantie indiquée ci-dessus à compter de la date d'achat avec la facture d'origine d'un revendeur agréé, Kanto offrira, à sa discrétion, des pièces de rechange, la réparation de l'équipement d'origine ou le remplacement de l'équipement, et prendra en charge les frais de retour au client, à condition que l'équipement n'ait pas été soumis à des abus mécaniques, électriques ou autres ou à des modifications. Toutes les pièces de rechange, ainsi que tout équipement réparé ou remplacé, sont couverts par la garantie complète de l'achat d'origine. La responsabilité maximale de Kanto ne dépassera pas le prix d'achat réel payé par l'acheteur d'origine du produit.

Si vous avez acheté un produit Kanto usagé, la garantie limitée est entièrement transférable à condition que vous puissiez fournir une copie de la facture originale établissant la date d'achat.

Les consommateurs sont tenus d'obtenir un numéro d'autorisation de retour auprès de l'assistance à la clientèle et de prendre en charge les frais d'expédition vers un site Kanto ou un dépôt agréé, sauf interdiction contraire.

Assistance à la clientèle: [e-mail]

Les informations contenues dans le manuel ont été soigneusement vérifiées et sont considérées comme exactes. Cependant, Kanto n'assume aucune responsabilité pour les inexactitudes qui pourraient être contenues dans le manuel. Kanto ne sera en aucun cas responsable des dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant d'un défaut de l'équipement, même si la possibilité de tels dommages a été signalée. Cette garantie remplace toute autre garantie expresse ou implicite, y compris, mais sans s'y limiter, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, qui sont toutes expressément désavouées.
