Type de produit	Support mural pour écran plat
Marque	Kanto
Modèle	PMX800
Charge maximale	200 lb (91 kg)
Norme VESA compatible	Jusqu'à 600x400 mm (estimation)
Matériau	Acier
Type de montage	Sur mur à montants bois ou béton
Inclinaison	Ajustable en niveau après installation
Rotation	Non applicable
Profondeur	Variable selon position des bras
Hauteur	Ajustable
Gestion des câbles	Oui
Garantie	10 ans limitée
Contenu du colis	Plaque murale, bras, équerres TV, vis, entretoises, outils
Poids du support	Environ 5 kg
Finition	Noir
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; consulter un installateur qualifié si nécessaire
Réparabilité	Pièces de rechange disponibles auprès du fabricant

FOIRE AUX QUESTIONS - PMX800 Kanto

Quel est le poids maximal supporté par le support Kanto PMX800 ?

Le poids maximal supporté est de 200 lb (91 kg). Ne jamais dépasser cette limite pour éviter tout risque de dommage ou blessure.

Quels types de murs sont compatibles avec ce support ?

Le support est conçu pour être installé sur des murs à montants en bois ou des murs en béton plein. Il ne doit pas être monté sur des murs à montants d'acier ou en blocs de béton.

Comment choisir les bonnes vis pour mon téléviseur ?

Utilisez le guide de sélection des vis fourni. Mesurez la profondeur des trous à l'arrière du téléviseur et choisissez des vis qui ne dépassent pas. Des entretoises en plastique sont incluses pour les téléviseurs incurvés ou avec des saillies.

Puis-je utiliser ce support avec un téléviseur incurvé ?

Oui, le support est compatible avec les téléviseurs incurvés. Utilisez les entretoises en plastique fournies pour compenser la courbure et assurer un ajustement sûr.

Comment niveler le téléviseur après installation ?

Après avoir accroché le téléviseur, utilisez les vis de réglage de niveau situées sur les bras pour ajuster l'horizontalité. Suivez les étapes 9 et 10 du manuel.

Est-il nécessaire de faire appel à un professionnel pour l'installation ?

Si vous n'êtes pas sûr de la solidité du mur ou des techniques de montage, il est fortement recommandé de consulter un installateur qualifié pour garantir une installation sécurisée.

Comment entretenir le support Kanto PMX800 ?

Nettoyez régulièrement le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez périodiquement le serrage des vis.

Que faire si une pièce est manquante ou défectueuse ?

Contactez le service client Kanto à [e-mail] en indiquant votre numéro de commande et la pièce manquante. Kanto vous enverra un remplacement sous garantie.

Quelle est la durée de garantie de ce support ?

Kanto offre une garantie limitée de 10 ans contre les défauts de matériel et de fabrication, à compter de la date d'achat. La garantie est transférable avec la facture originale.

Comment gérer les câbles avec ce support ?

Le support intègre un système de gestion des câbles. Faites passer les câbles dans les passages prévus sur les bras et le long de la plaque murale pour un aspect net et organisé.

MODE D'EMPLOI PMX800 Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 200 lb (91 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Find product and installation resources online Trouvez des ressources sur les produits et l'installation en ligne Encuentre recursos de productos e instalación en línea

Wood stud wall
Mur de montant en bois Pared de vigas de madera

Stud Finder Délecteur de montant Detector de vigas

Wood Bit Forets à bois Broca para madera

Concrete wall
Mur en béton Muro de concreto

Hammer Marteau Martillo

Masonry Bit Forets de maçonnerie Broca para mampostería

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

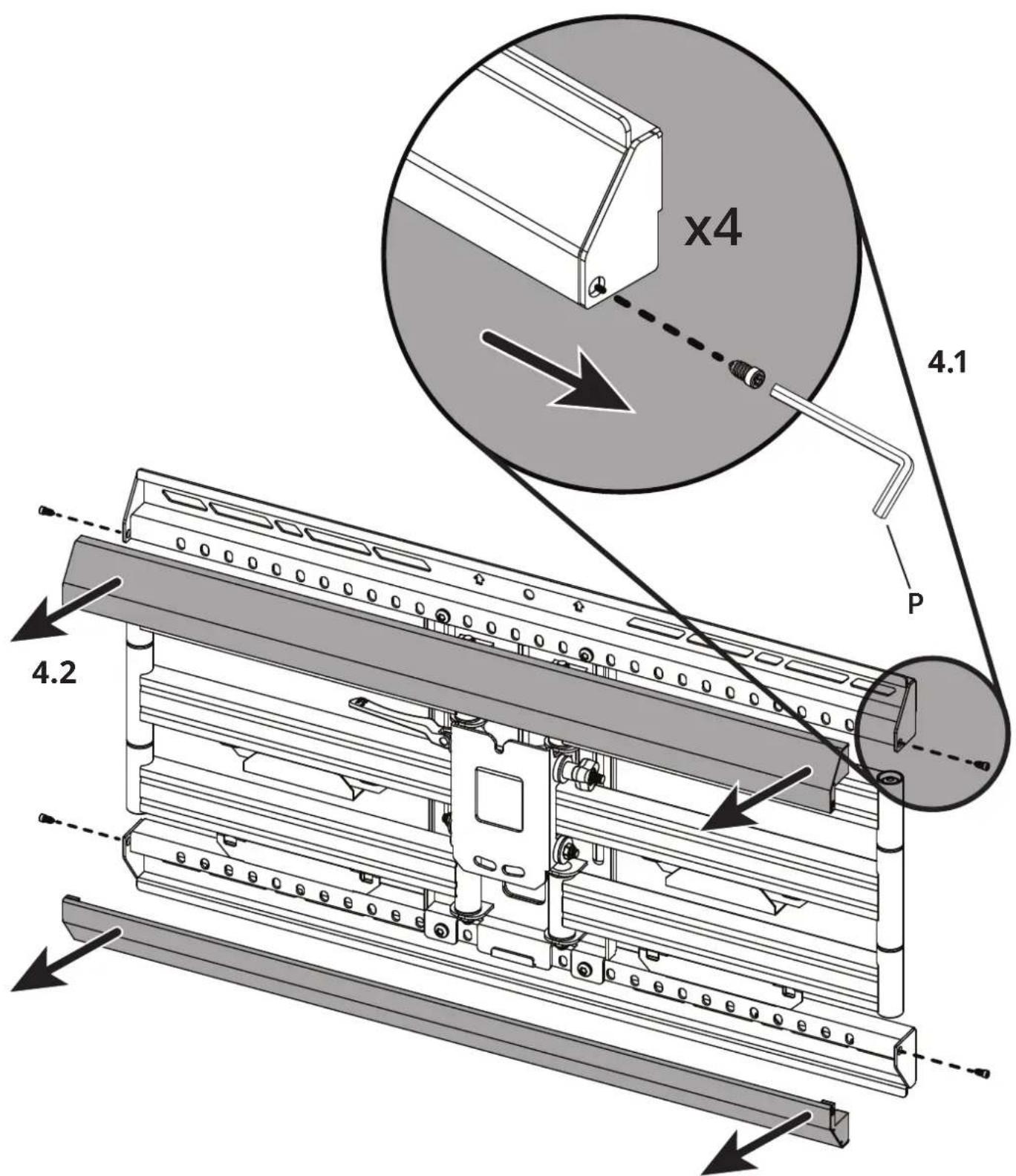

4. Remove Covers Enlevez les couvercles Remueve las cubiertas
5. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placa de pared
6. Level TV Nivellez le téléviseur Nivelar el televisor
7. Mount Arms Attachez les équerres de téléviseur Fije los soportes de televisor

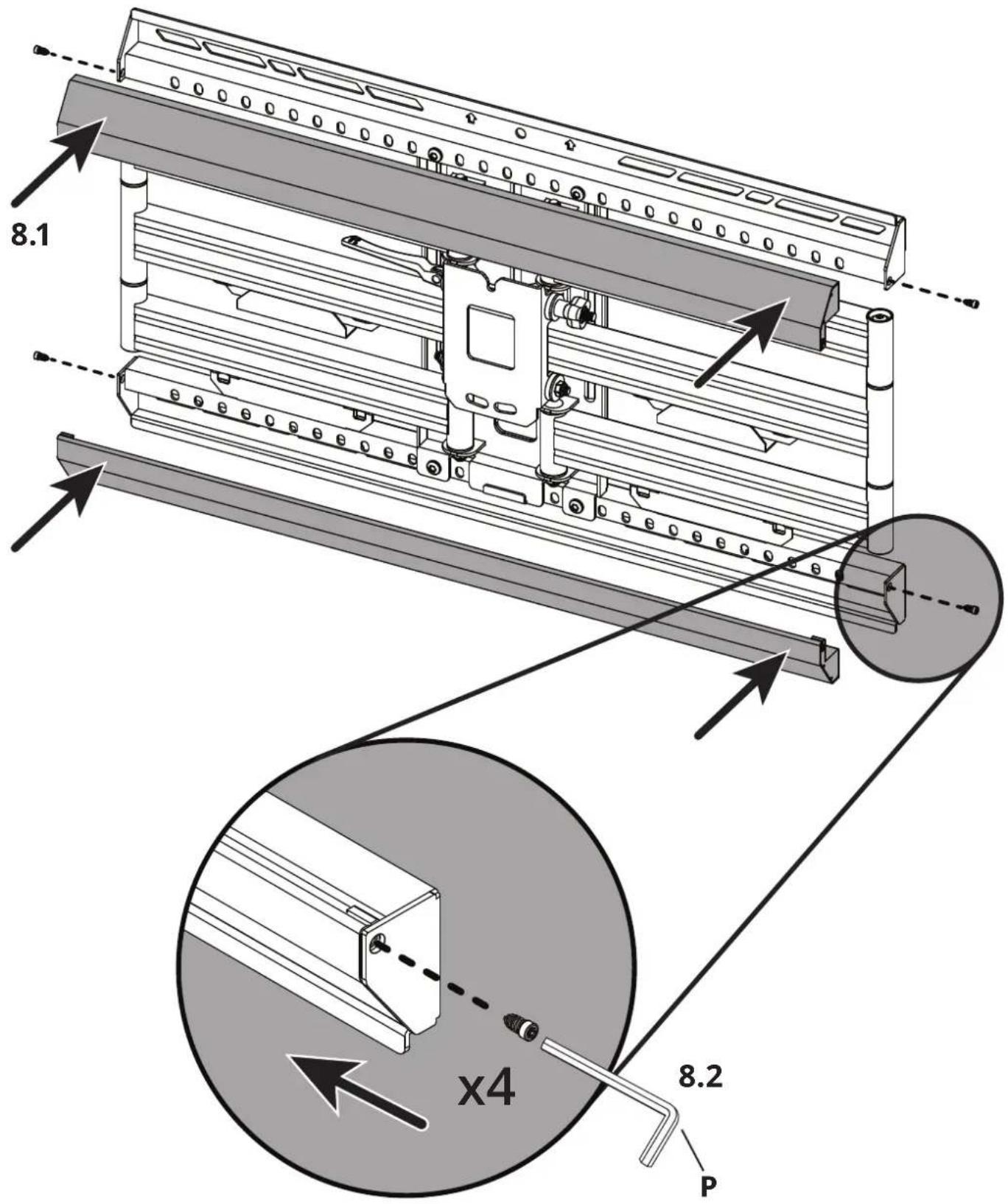

8. Install Covers Installez les couvercles Instale las cubiertas
9. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor
10. Level TV Nivellez le téléviseur Nivelar el televisor
11. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
12. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 H-J Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 3 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

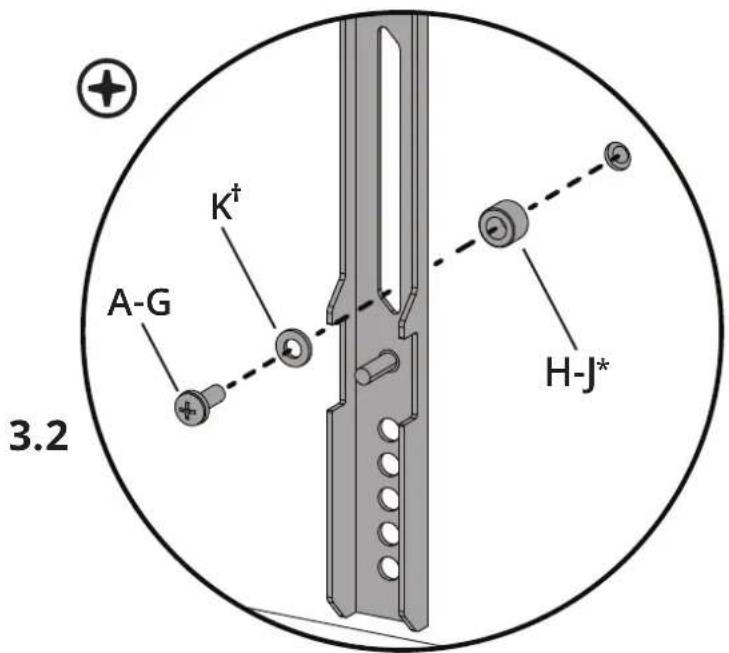

3.1 Use whichever holes and slots work with your TV's VESA pattern. Utilisez les trous et les fentes qui conviennent avec le modèle VESA de votre téléviseur. Use los agujeros y ranuras que funcionen con el patrón VESA de su televisor. x2

Attachez les équerres de téléviseur Fije los soportes de televisor

5. Remove Arm Plate Screws Attachez les équerres de téléviseur Fije los soportes de televisor

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

AVERTISSEMENT N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois.

Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les acertissements de précaution en bas de la page deux. Serrez les vis tire-fond (N) jusqu'à ce quela plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire fond (N). Chaque vis tire fond doit être située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

AVERTISSEMENT N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois.

Assurez-vous que le mur en béton est d'au moins 4 po d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING

Ne pas compenser l'ensemble de bras au-delà du montant en bois plus à l'extérieur.

PRECAUCIÓN

Attachez les équerres de téléviseur Fije los soportes de televisor

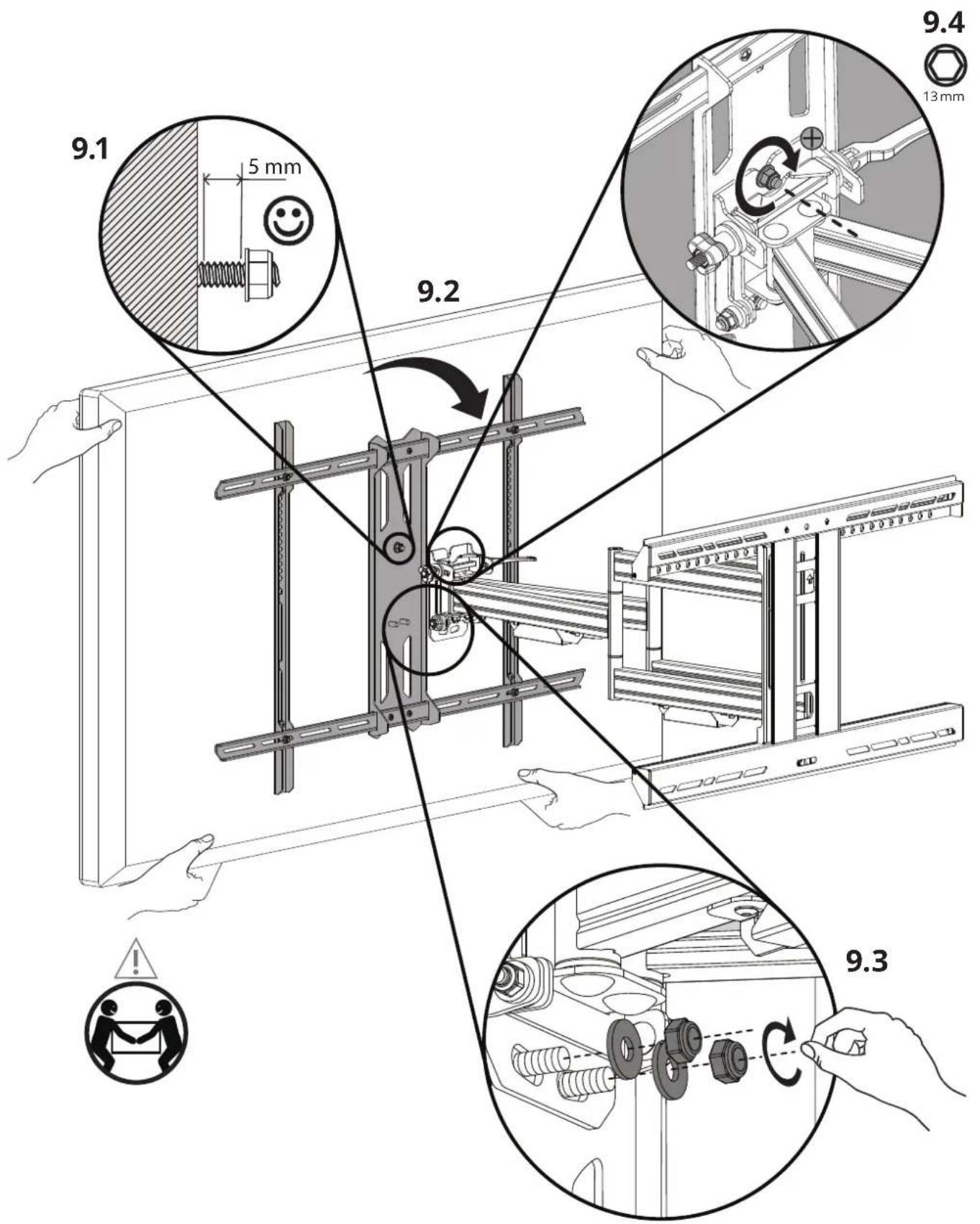

9. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

9.1 5 mm 9.2 9.4 13 mm 9.3

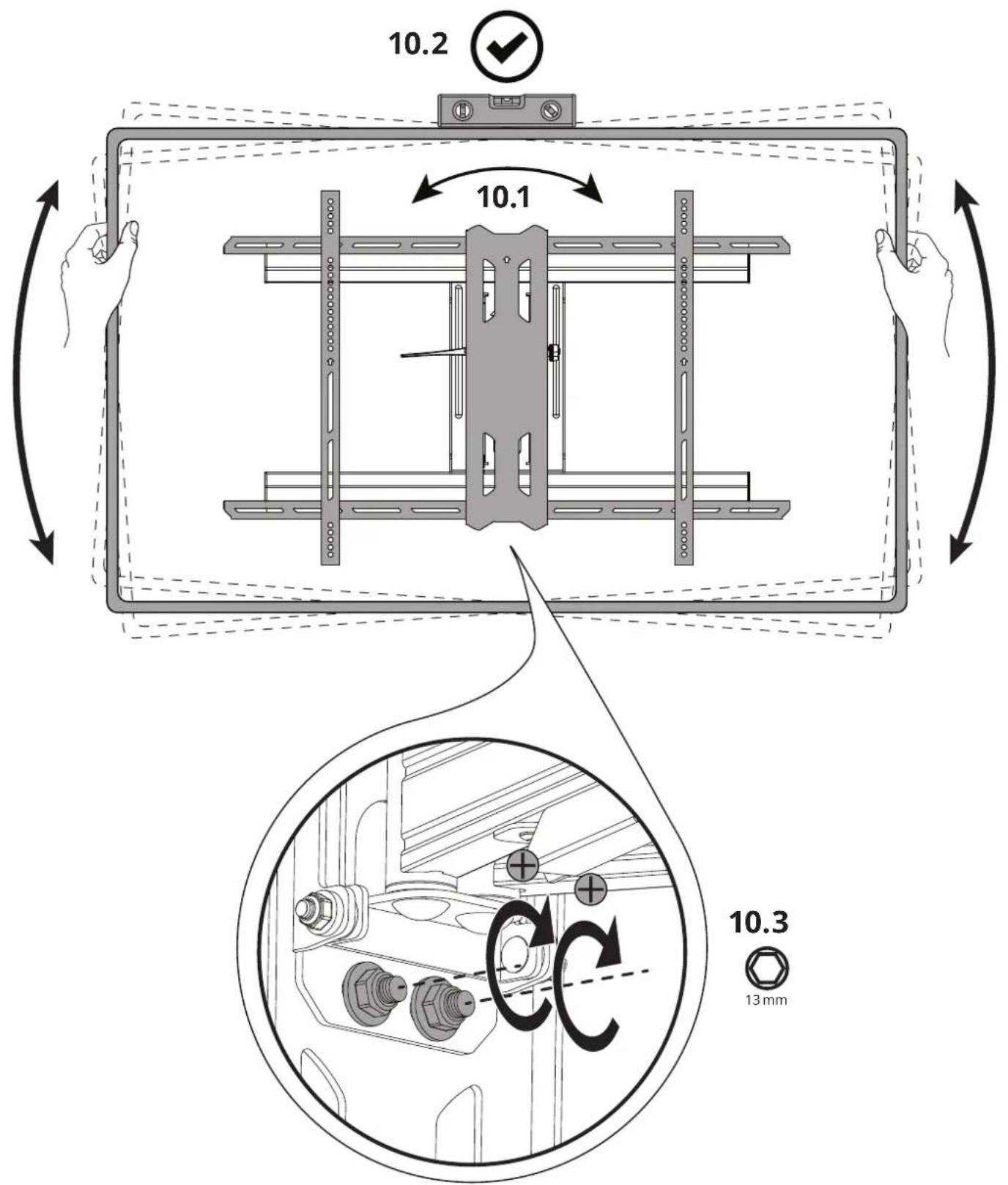

10. Level TV

Nivellez le téléviseur Nivelar el televisor

Kanto Living Inc. (Kanto) garantit ses équipements contre tout défaut de matériel ou de fabrication pendant une période limitée de 10 ans. Cette garantie est valable dans le pays d'achat.

Si vous rencontrez un problème avec votre support et Kanto en est informé pendant la période de garantie indiquée ci-dessus à compter de la date d'achat avec la facture d'origine d'un revendeur agréé, Kanto offrira, à sa discrétion, des pièces de rechange, la réparation de l'équipement d'origine ou le remplacement de l'équipement, et prendra en charge les frais de retour au client, à condition que l'équipement n'ait pas été soumis à des abus mécaniques, électriques ou autres ou à des modifications. Toutes les pièces de rechange, ainsi que tout équipement réparé ou remplacé, sont couverts par la garantie complète de l'achat d'origine. La responsabilité maximale de Kanto ne dépassera pas le prix d'achat réel payé par l'acheteur d'origine du produit.

Si vous avez acheté un produit Kanto usagé, la garantie limitée est entièrement transférable à condition que vous puissiez fournir une copie de la facture originale établissant la date d'achat.

Les consommateurs sont tenus d'obtenir un numéro d'autorisation de retour auprès de l'assistance à la clientèle et de prendre en charge les frais d'expédition vers un site Kanto ou un dépôt agréé, sauf interdiction contraire.

Assistance à la clientèle: [e-mail]

Les informations contenues dans le manuel ont été soigneusement vérifiées et sont considérées comme exactes. Cependant, Kanto n'assume aucune responsabilité pour les inexactitudes qui pourraient être contenues dans le manuel. Kanto ne sera en aucun cas responsable des dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant d'un défaut de l'équipement, même si la possibilité de tels dommages a été signalée. Cette garantie remplace toute autre garantie expresse ou implicite, y compris, mais sans s'y limiter, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, qui sont toutes expressément désavouées.
