A - CONSIGNES DE SÉCURITÉ
1 - PRECAUTIONS D'UTILISATION
- Lisez intégralement ce manuel avant de commencer l'installation.
- Ne pas laisser les enfants manipuler le produit.
- Ne pas installer ce produit à l'extérieur
- Couper le disjoncteur avant toute intervention sur le produit
2 - AVERTISSEMENT
Ce produit a été conçu pour commander une chaudière (gaz, fioul, Pompe à Chaleur non réversible), toute autre usage de l'appareil ne sera pas couvert, ni par la garantie, ni par une assistance technique. Une utilisation non conforme aux instructions de ce manuel et entraînant un dommage, ne pourra mettre la société Avidsen en cause. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
3 - ENTRETIEN ET NETTOYAGE
Un nettoyage extérieur du boîtier peut être fait périodiquement.
- Couper le disjoncteur avant toute intervention sur le produit.
- Ne pas utiliser de substances abrasives, de substances contenant de l'alcool, des diluants ou d'autres substances inflammables.
- Ne vaporisez pas directement le produit avec un aérosol.
4 - RECYCLAGE
Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à
l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
Pour en savoir plus :
www.quefairedemesdechets.fr
Le thermostat programmable HomeFlow WL vous permet de contrôler la température de votre logement grâce à votre Smartphone (Apple et Android). Il dispose d'un grand écran LCD rétroéclairé.
L'installation et l'utilisation sont simples et s'adaptent facilement à votre style de vie. Il est possible de réaliser des programmations hebdomadaires à partir de l'application ou du thermostat.
1 - CONTENU DU KIT
1 Thermostat sans fil
2 Module de contrôle de la chaudière
1 Cheville de fixation
2 Vis de fixation

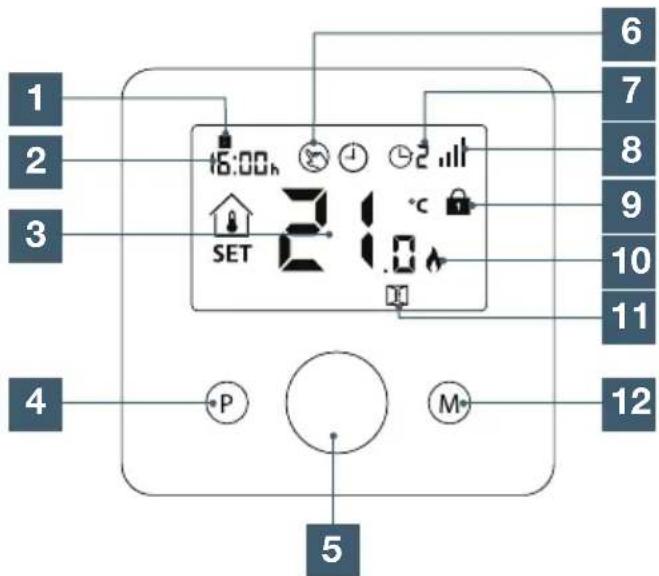

2 - AFFICHEUR LCD
| 1 | Jour de la semaine |
| 2 | Heure |
| 3 | Température ambiante |
| 4 | Bouton P |
| 5 | Molette de réglage de la température de consigne |
| 6 | Mode manuel |
| 7 | Programme en cours |
| 8 | Force su signal sans fils (allumé en permanence lorsque le thermostat est connecté à internet, clignote s'il n'a pas de connexion) |
| 9 | Verrouillage des touches |
| 10 | Symbol « flamme » allumé lorsque le chauffage est activé |
| 11 | Fonction fenêtre ouverte |
| 12 | Bouton M |

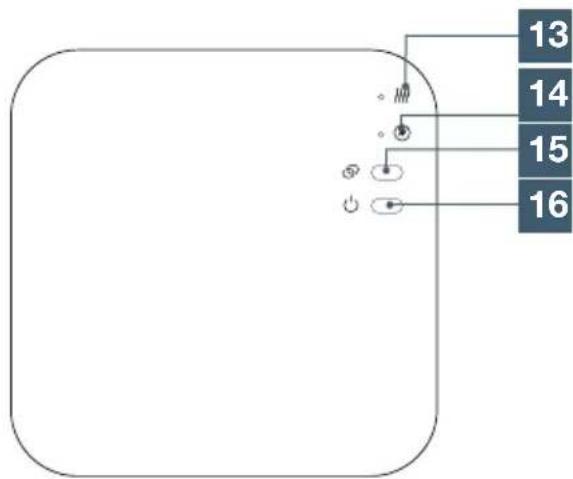

| 13 | Allumé lorsque l'ordre de chauffer a été donné |
| 14 | Allumé lorsque le module est alimenté |
| 15 | Bouton d'appairage |
| 16 | Bouton ON-OFF |
avidsen
C - INSTALLATION
Assurez-vous, avant de procéder à l'installation définitive de l'appareil, que celui-ci soit à portée WIFI de votre box Internet. En cas d'une installation hors portée, prévoir l'installation d'un répéteur WIFI à des fins d'amplification du réseau.
1 - CÂBLAGE ET FIXATION

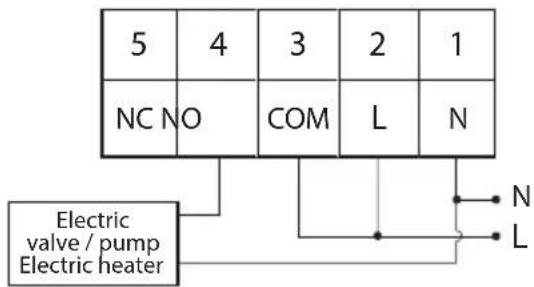

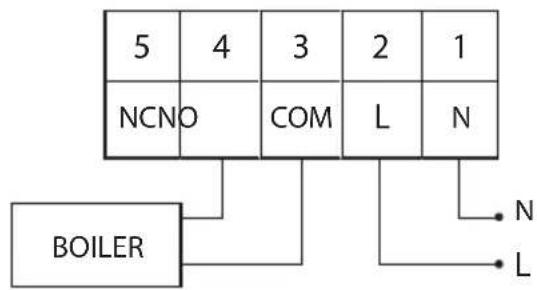

Schéma de câblage en fonction du type d'installation, se référer à la notice de votre appareil de chauffage.
Attention, avant de procéder à cette étape, vérifier que l'alimentation électrique a bien été coupé. En cas de doute veuillez contacter un professionnel pour l'installation.

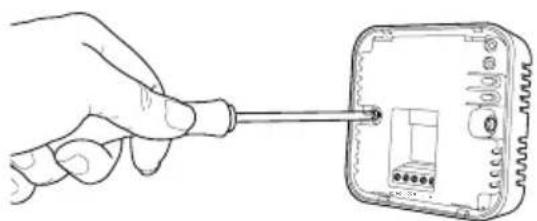

Ouvrir le module chaudière
Fixer au mur le module (sélectionner des vis adaptées au support)
Effectuer les branchements en fonction de votre installation de chauffage et refermer le capot.
Ouvrer le compartiment à pile du thermostat et insérer les piles
Fixer le support au mur et clipser le thermostat dessus. Vous pouvez aussi le positionner sur un meuble.
- Appairage de la sonde de température avec le module chaudière
Le produit est appairé d'usine, en cas d'absence d'appairage en usine, vous avez la possibilité de le faire en suivant la procédure suivante :
- Alimentez et allumez le thermostat et le module de contrôle de la chaudière
- Faites un appui long sur le bouton jusqu'à ce que la LED clignote rapidement
- Sur le thermostat, faites un appui long sur la molette de réglage
- Sur le nouvel écran qui apparait, tournez la molette de réglage jusqu'à faire apparaître à l'écran un 1.
- Ne touchez plus au produit et attendez environ 30sec pour permettre à l'appairage de se faire.
- L'appairage est effectué lorsque la LED /ne clignote plus rapidement
- Comment allumer ou éteindre le thermostat
Appuyer sur la molette 11 pour allumer ou éteindre le thermostat. Lorsque celui-ci est éteint, rien n'est affiché à l'écran
- Rétroéclairage
Le rétroéclairage s'active dès que l'utilisateur appui sur un bouton, il sera actif pendant 15s après le dernier appui
- Réglage de l'heure
- Maintenez appuyé le bouton M pendant 5s, les heures clignotent, tournez la molette 11 pour modifier les minutes
- Appuyer une fois sur M pour modifier les heures, tournez la molette 11 pour les modifier
- Appuyer une fois sur M pour modifier le jour de la semaine, tournez la molette 11 pour les modifier
- Verrouillage des touches
- Cette option est désactivée par défaut, pour l'activer, allez dans le menu réglage, un cadenas s'affichera à l'écran.
- Pour déverrouiller l'écran, appuyer sur la touche P pendant 5s
- L'écran se verrouillera de manière automatique au bout de 10 secondes
- Sélection du mode
- Mode manuel : appuyer sur M jusqu'à avoir le symbole (allumé. Utilisez la molette pour régler la température de consigne, appuyer sur la molette pour valider ou attendre 15 secondes
- Mode programme : appuyer sur M jusqu'à avoir le symbole Ⓗallumé, le mode programme est en route appuyer sur M jusqu'à avoir le symbole
- Mode absence : appuyer sur M jusqu'à avoir le symbole. Utilisez la molette pour régler la température en mode absence
- Comment réaliser un programme (cette partie peut être réaliser à partir de l'application)
- Appuyer sur « P » pendant 5s jusqu'à ce que le symbole de l'heure clignote.
- Le numéro en haut à gauche indique le jour de la semaine 1 = lundi ; 2 = mardi ; 3 = mercredi ; 4 = jeudi ; 5 = vendredi : 6 = samedi ; 7 = dimanche
- Le numéro en haut à droite indique la période de la journée qui va être modifier
- Utiliser la molette pour modifier l'heure à partir de laquelle va s'appliquer la nouvelle consigne de température.
- Appuyer une fois sur « P » jusqu'à ce que le symbole de l'heure clignote. Utilisez la molette pour régler la température souhaitée pendant cette période.
- Répétez ces opérations pour toutes les périodes et jours de la semaine.
- Les valeurs par défaut du thermostat sont dans le tableau suivant
C - INSTALLATION
| Période 1 2 | 3 4 | | | |
| Heure | Temp | Heure Temp | Heure | Temp | Heure Temp | | |
| 12345 (Lun-Ven) | 07h00 | 22°C | 08h30 | 19°C | 17h00 | 22°C | 22h00 | 19°C |
| 6 (Sam) 08h | 00 | 22°C | 08h30 | 22°C | 17h00 | 22h00 | 19°C | |
| 7 (Dim) 08h | 00 | 22°C | 08h30 | 22°C | 17h00 | 22h00 | 19°C | |
- Changement temporaire de la température
- Tourner la molette 11 pour ajuster la température, appuyer sur la molette pour valider ou attendre 15 secondes. Cette température sera fixée jusqu'à la prochaine programmation.
- Détection de fenêtre ouverte
- Votre thermostat est muni d'une détection de fenêtre ouverte, lorsque la température ambiante chute (2°C en 15 minutes par défaut), le symbole apparaît et le chauffage sera coupé pendant 30 minutes La température et le temps peuvent être modifiés dans les réglages techniques
- Appuyer sur un bouton du thermostat pour sortir de ce mode
- Réglages techniques
- Eteindre le thermostat
- Appuyer pendant 10 secondes sur la molette 11
- La molette permet de modifier les valeurs
- Un appui sur la molette permet de changer de menu
- Ci-dessous le tableau de réglage des différents menus
- Attendre 15 secondes pour valider les réglages
- Vous pouvez allumer à nouveau votre thermostat et profiter de vos réglages personnalisés
| Menu Description Ajustement | | Valeur par défaut |
| 1 Calibration de la sonde de température De -8°C à +8°C | 0 °C | |
| 2 | Température maximum de consigne | 5°C à 35°C | 35°C |
| 3 | Température minimum de consigne | 5°C à 35°C | 5°C |
| 5 | Température hors gel | 0°C à 3°C | 5°C |
| 9 | Zone morte (permet d'éviter d'activer le refroidissement et le chauffage successivement) | 0 : Température de la pièce1 : Température de consigne | 0°C |
| 10 | Affiche la température de la pièce ou la température de consigne | 0 : Déverrouillé1 : Verrouillé | 0 |
| 11 | Verrouillage des touches | 0 : OFF1 : ON | 0 |
| 12 | Détection automatique de l'ouverture d'une fenêtre | 2 à 30 min | OFF |
| 13 | Temps de détection ouverture de fenêtre | 2, 3 ou 4°C | 15 min |
| 14 | Détection baisse de température en cas d'ouverture de fenêtre | 10 à 60 min | 2°C |
| 15 | Temps pendant lequel le chauffage sera coupé en cas d'ouverture de fenêtre | 0 : Non | 30 min |
| 17 | Reset | 0 : Non1 : Oui, appuyer sur le bouton pendant 5s et attendre que le thermostat redémarre | 0 |
| Software version | | |
D - FONCTIONNEMENT AVEC L'APPLICATION
1 - CONNEXION
Ce produit ne fonctionne qu'avec la fréquence 2.4Ghz. Au moment de l'association, assurez-vous que votre smartphone soit connecté sur cette fréquence spécifique. En cas de doute, rapprochez-vous de votre fournisseur d'accès Internet.
1.1 - INSTALLATION DE L'APPLICATION MOBILE ET CRÉATION D'UN COMPTE
Une fois le thermostat branché, suivez les instructions suivantes pour procéder à l'appairage. Téléchargez l'application Avidsen Home sur Play Store ou sur App store.

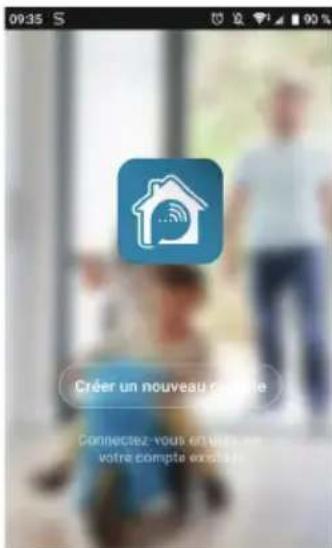

Lancez l'application et connectez-vous si vous avez déjà un compte. Si ce n'est pas le cas, appuyez sur CREER UN NOUVEAU COMPTE et laissez-vous guider par l'application.

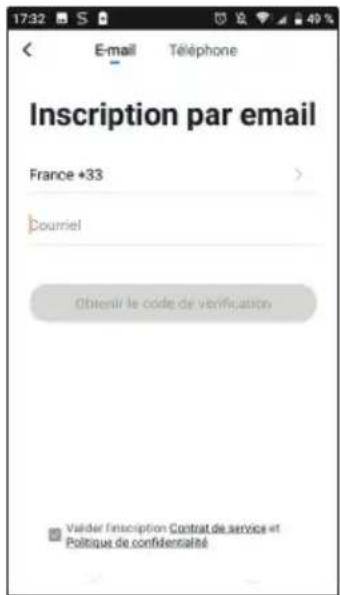

Après avoir accepté la politique de confidentialité, créez un compte avec une adresse mail.
Choisissez votre pays puis saisissez votre adresse e-mail, sélectionnez Obtenir le code de vérification.

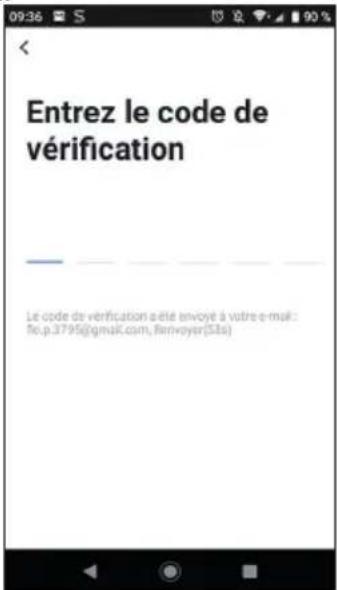

Dans les secondes suivantes, vous recevrez un code de validation dans votre boite e-mail. Entrez ce code pour finaliser l'inscription.
Attention, cet e-mail peut se trouver dans vos courriers indésirables.
Dans le cas où vous ne recevez aucun code avant la fin du compte à rebours, nous vous invitons à appuyer sur renvoyer et à vérifier la saisie de votre adresse e-mail.
avidsen
D - FONCTIONNEMENT AVEC L'APPLICATION

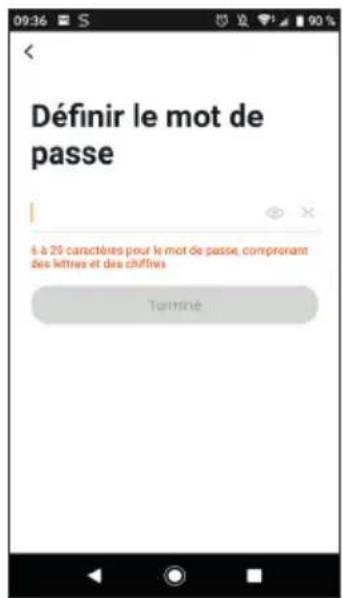

Pour finir l'inscription, définissez un mot de passe compris entre 6 à 20 caractères, composé de lettres et de chiffres uniquement. Appuyez ensuite sur Terminé.
1.2 - CONNEXION DU THERMOSTAT
Pour commencer l'appairage, à partir de l'application, appuyez sur AJOUTER. Assurez-vous que votre téléphone est connecté sur le réseau wifi 2.4GHz de votre box internet. Si vous avez déjà un appareil installé sur l'application (ex : caméra IP, prise connectée, etc...) cliquez le sur + en haut à droite de l'application.
Sélectionnez le produit que vous souhaitez appairer, sélectionnez HomeFlow-WL.

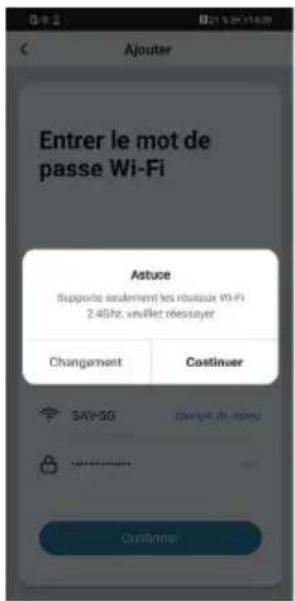

Sélectionnez votre réseau WIFI 2.4GHz (attention, votre smartphone doit être connecté au réseau wifi sur lequel le thermostat va être connecté), insérez votre mot de passe réseau et appuyez sur SUIVANT.
IMPORTANT : Si un message de demande d'autorisation de position apparait, il faudra accepter celui-ci pour que votre appareil Android ou IOS puisse récupérer votre WiFi à proximité.
IMPORTANT : Cet appareil est compatible réseau WiFi 2.4GHz - WPA/WPA2. Non compatible WiFi 5Ghz, non compatible encryptage WEP. Veuillez vérifier ces paramètres WiFi de votre box ou contacter votre fournisseur d'accès Internet en cas de difficultés lors de la connexion. Si vous avez ce message qui apparait cliquez sur changement, ou connecter votre smartphone sur une fréquence 2.4GHz puis cliquez sur Continuer.
D - FONCTIONNEMENT AVEC L'APPLICATION

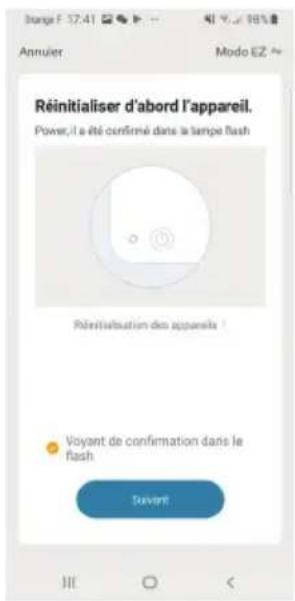

L'application vous indique de réinitialiser l'appareil pour continuer la procédure d'appairage, appuyer 5s sur bouton 15 appairage et appuyer sur suivant sur l'application.
Veuillez patienter pendant la procédure d'appairage, cette étape peut prendre plusieurs minutes.
Veuillez patienter pendant la procédure d'appairage, cette étape peut prendre plusieurs minutes.
Votre thermostat est maintenant fonctionnel et apparait dans votre application. Vous pouvez le renommer en cliquant sur le petit crayon à droite du nom de l'appareil.
Vous pouvez à présent utiliser votre thermostat Avidsen à partir de votre smartphone.
1 - UTILISATION PAR L'APPLICATION
Pour commencer, à partir de la page d'accueil de l'application, sélectionner votre thermostat

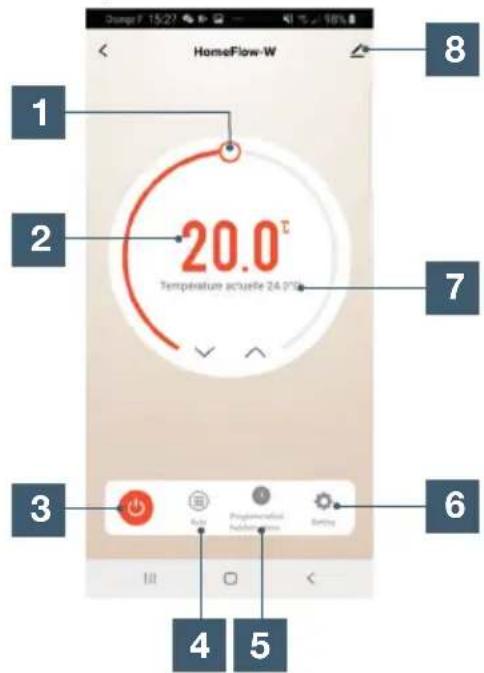

La page du thermostat centralise les informations et les actions possibles
| 1 | Réglage de la température |
| 2 | Température de consigne |
| 3 | Bouton marche arrêt |
| 4 | Sélection du mode (auto, manuel, absence) |
| 5 | Programmation hebdomadaire |
| 6 | Réglages |
| 7 | Température ambiante |
| 8 | Modification du nom du produit et information sur l'appareil |
2 - PROGRAMMATION HEBDOMADAIRE

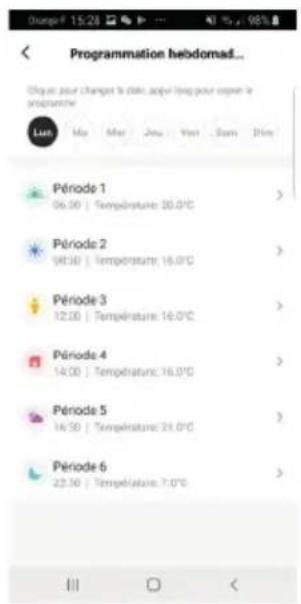

- Appuyer sur le bouton programmation hebdomadaire, l'écran ci-dessous s'affiche
