Caractéristiques	Détails
Type de produit	Tondeuse à gazon
Largeur de coupe	53 cm
Type de moteur	Moteur à essence
Puissance du moteur	4,5 CV
Hauteur de coupe réglable	5 positions de 25 à 75 mm
Capacité du bac de ramassage	70 litres
Poids	35 kg
Utilisation	Idéale pour les jardins de taille moyenne à grande
Maintenance	Vérifier l'huile et le filtre à air régulièrement, affûter les lames
Sécurité	Porter des lunettes de protection et des gants, ne pas utiliser sous la pluie
Informations générales	Garantie de 2 ans, pièces de rechange disponibles

FOIRE AUX QUESTIONS - Haven 31072 TORO

Comment démarrer la tondeuse TORO Haven 31072 ?

Assurez-vous que le réservoir est rempli de carburant, vérifiez que le levier de sécurité est en position correcte et tirez sur le cordon de démarrage en douceur.

Que faire si la tondeuse ne démarre pas ?

Vérifiez si le réservoir de carburant est plein, inspectez la bougie d'allumage pour tout encrassement et assurez-vous que le câble de démarrage fonctionne correctement.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage situé près des roues pour ajuster la hauteur de coupe à la position souhaitée.

Quelle huile dois-je utiliser pour la tondeuse ?

Utilisez de l'huile moteur SAE 30 pour les températures chaudes ou de l'huile 10W-30 pour les températures plus froides.

Comment entretenir la lame de la tondeuse ?

Affûtez la lame régulièrement et vérifiez qu'elle est bien fixée. Nettoyez la sous-surface de la tondeuse après chaque utilisation.

Que faire si la tondeuse fait des bruits étranges ?

Éteignez immédiatement la tondeuse et vérifiez s'il y a des objets bloqués dans la lame ou si des pièces sont desserrées.

Comment ranger la tondeuse pour l'hiver ?

Videz le réservoir de carburant, nettoyez la tondeuse, et rangez-la dans un endroit sec et abrité.

Puis-je utiliser la tondeuse sur des terrains en pente ?

Oui, mais assurez-vous de ne pas dépasser une pente de 15 degrés pour éviter tout accident.

Est-ce que la tondeuse TORO Haven 31072 est garantie ?

Oui, elle est généralement couverte par une garantie de 2 ans, mais vérifiez les détails dans le manuel d'utilisateur.

Comment contacter le support en cas de problème ?

Vous pouvez contacter le service client de TORO via leur site web ou par téléphone, en ayant le numéro de modèle et le numéro de série à portée de main.

MODE D'EMPLOI Haven 31072 TORO

• Pour maximiser la sécurité, les performances et le bon fonctionnement de cette machine, il est nécessaire de lire attentivement et de comprendre parfaitement le contenu de ce Manuel de l'utilisateur.

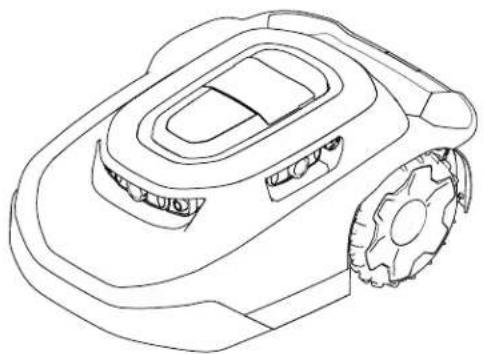

• Pour plus de renseignements sur les consignes de sécurité, y compris les conseils de sécurité et les documents de formation, rendez-vous sur www.Toro. com. Utilisation prévue Ce robot tondeuse est destiné aux particuliers pour l'entretien autonome et programmable des pelouses. Il est principalement conçu pour tondre les pelouses entretenues régulièrement ou des terrains privés. Ce produit est une tondeuse d'entretien qui maintient une hauteur d'herbe constante. L'utilisation de la tondeuse, de la batterie, de la station de charge et du bloc d'alimentation à d'autres fins que celle prévue peut être dangereuse pour vous-même et toute personne à proximité. Lisez attentivement cette notice pour apprendre comment utiliser et entretenir correctement votre produit, et éviter ainsi de l'endommager ou de vous blesser. Vous êtes responsable de l'utilisation sûre et correcte du produit. Introduction Page 1–1 3469-130 CObtenir de l'aide G489469 Rendez-vous sur www.Toro.com pour tout document de formation à la sécurité et à l'utilisation des produits, pour tout renseignement concernant un produit ou un accessoire, pour obtenir l'adresse des dépositaires ou pour enregistrer votre produit. Pour obtenir des prestations de service, des pièces Toro d'origine ou des renseignements complémentaires, munissez-vous des numéros de modèle et de série du produit et contactez un dépositaire-réparateur agréé ou le service client Toro. Ces numéros se trouvent sur la plaque signalétique sur votre produit . Inscrivez les numéros dans l'espace réservé à cet effet. IMPORTANT Avec votre appareil mobile, vous pouvez scanner le QR code sur l'autocollant du numéro de série (le cas échéant) afin d'accéder aux informations sur la garantie, les pièces détachées et autres renseignements concernant le produit. Numéro

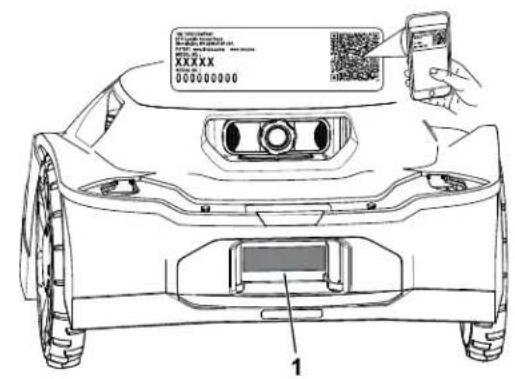

modèle : Numéro de série : Centre d'assistance Haven G445734 Visitez le centre d'assistance Haven (pubs.toro. com/helpcenter) pour visionner des vidéos didactiques, des FAQ, des articles d'aide, le Manuel de l'utilisateur , les consignes de sécurité complètes pour le produit et la garantie du produit. 3469-130C Page 1–2 Introduction: Obtenir de l'aideConventions utilisées dans ce manuel Les mises en garde de ce manuel soulignent des dangers potentiels et sont signalées par le symbole de sécurité, qui indique un danger pouvant entraîner des blessures graves ou mortelles si les précautions recommandées ne sont pas respectées. G405934 Ce manuel utilise deux termes pour faire passer des renseignements essentiels. Important, pour attirer l'attention sur des informations d'ordre mécanique spécifiques et Remarque, pour souligner des informations d'ordre général méritant une attention particulière. Classifications des symboles de sécurité Le symbole de sécurité utilisé dans ce manuel et sur la machine identifie d'importants messages de sécurité dont vous devez tenir compte pour éviter les accidents. Le symbole de sécurité apparaît au-dessus de toute information signalant des actions ou des situations dangereuses. Il est suivi de la mention DANGER, ATTENTION ou PRUDENCE. DANGER « Danger » signale un danger immédiat qui, s'il n'est pas évité, entraînera obligatoirement des blessures graves ou mortelles. ATTENTION « Attention » signale un danger potentiel qui, s'il n'est pas évité, risque d'entraîner des blessures graves ou mortelles. PRUDENCE « Prudence » signale un danger potentiel qui, s'il n'est pas évité, peut éventuellement entraîner des blessures légères ou modérées. Introduction: Conventions utilisées dans ce manuel Page 1–3 3469-130 CChapitre 2 Sécurité Consignes de sécurité générales

• L'utilisateur/superviseur de la machine est responsable des accidents et dommages causés aux autres personnes et à leurs possessions.

• Lisez, comprenez et suivez toutes ces consignes et mises en garde avant d'utiliser la machine.

• L'usage ou l'entretien incorrect de la machine peut causer des blessures graves ou mortelles. Pour réduire les risques, respectez toutes les consignes de sécurité.

• Ne confiez pas l'utilisation ou l'entretien de ce produit à des enfants ou à des personnes non qualifiées. Seules les personnes responsables, formées à l'utilisation du produit, ayant lu et compris les instructions et physiquement aptes sont autorisées à utiliser le produit ou à en faire l'entretien. Déclaration de la FCC/IC Ce produit contient trois agréments modulaires : FCC ID IC Module

OF7-OCB 3575A-OCB OCB

A8TBM70ABCDEFGH 12246A-BM70BLES1F2 BLE Certains modèles peuvent comprendre un module CalAmp optionnel contenant FCC ID APV-2630MB et IC 5843C-2630MB ATTENTION Les changements ou modifications qui ne sont pas expressément approuvés par The Toro Company sont susceptibles d'annuler l'autorisation d'utiliser l'équipement dont bénéficie l'utilisateur. 3469-130 C Page 2–1 SécuritéRemarque : Cet équipement a été testé et déclaré conforme aux limites afférentes à un appareil numérique de classe B, en vertu de la section 15 des règlements de la FCC. Ces limites ont pour objet d'assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut émettre des fréquences radioélectriques et, s'il n'est pas monté et utilisé conformément aux instructions, peut créer des interférences préjudiciables aux radiocommunications. Il est cependant impossible de garantir l'absence de tout parasite dans une installation donnée. Si cet équipement cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en mettant l'équipement hors puis sous tension, l'utilisateur peut tenter de remédier à ces interférences en appliquant au moins une des procédures suivantes :

• Réorientation ou déplacement de l'antenne de réception.

• Augmentation de la distance entre l'équipement et le récepteur.

• Branchement de l'équipement sur une prise appartenant à un circuit différent de celui du récepteur.

• Consultation du concessionnaire ou d'un technicien qualifié en radio/télévision. Ce produit contient trois approbations modulaires : FCC ID IC Module

• Consultation du concessionnaire ou d'un technicien qualifié en radio/télévision. Sécurité: Déclaration de la FCC/IC Page 2–2 3469-130 C• Dirigirse al concesionario o a un técnico experto en radio/televisión para asistencia técnica. Antenna Requirements: This radio transmitter FCC ID: OF7-OCB IC: 3575A-OCB has been approved by Innovation, Science and Economic Development Canada to operate with the antenna types listed below, with the maximum permissible gain indicated. Antenna types not included in this list that have a gain greater than the maximum gain indicated for any type listed are strictly prohibited for use with this device. Optional CalAmp Module Requirments: This radio transmitter FCC ID: APV-2630MB IC: 5843C-2630MB has been approved by Innovation, Science and Economic Development Canada to operate with the antenna types listed below, with the maximum permissible gain indicated. Antenna types not included in this list that have a gain greater than the maximum gain indicated for any type listed are strictly prohibited for use with this device. Exigences en matière d'antenne: Le présent émetteur radio FCC ID: OF7-OCB IC: 3575A-OCB a été approuvé par Innovation, Sciences et Développement économique Canada pour fonctionner avec les types d'antenne énumérés ci-dessous et ayant un gain admissible maximal. Les types d'antenne non inclus dans cette liste, et dont le gain est supérieur au gain maximal indiqué pour tout type figurant sur la liste, sont strictement interdits pour l'exploitation de l'émetteur. Exigences du module CalAmp en option: Le présent émetteur radio FCC ID: APV-2630MB IC: 5843C-2630MB a été approuvé par Innovation, Sciences et Développement économique Canada pour fonctionner avec les types d'antenne énumérés ci-dessous et ayant un gain admissible maximal. Les types d'antenne non inclus dans cette liste, et dont le gain est supérieur au gain maximal indiqué pour tout type figurant sur la liste, sont strictement interdits pour l'exploitation de l'émetteur. Fabricant Antenne Description Type Gain de crête (dBi) The Toro Company 118-6999 PCB Trace Intégrée 2,5 Microchip Puce Antenne à puce Intégrée 1,63 3469-130C Page 2–3 Sécurité: Déclaration de la FCC/ICAutocollants de sécurité et d'instructions Des autocollants de sécurité et des instructions bien visibles par l'utilisateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. Autocollant : 133-8061 s_decal133-8061 Autocollant : 137-9705 s_decal137-9075 Attention – lisez le Manuel de l'utilisateur. Autocollant : 140-4055 decal140-4055 Largeur de coupe Attention – lisez le Manuel de l'utilisateur. Risque de coupure/mutilation des mains et des pieds – arrêtez la tondeuse avant d'entreprendre un entretien. Risque de coupure/mutilation des mains et des pieds par les lames rotatives – ne vous approchez pas des pièces mobiles. Risque de projection d'objets – n'autorisez personne à s'approcher. Risque de coupure/mutilation des mains et des pieds – ne montez pas sur la tondeuse. Tondeuse – Marche Tondeuse – Arrêt Sécurité: Autocollants de sécurité et d'instructions Page 2–4 3469-130 CChapitre 3 Vue d'ensemble du produit Tondeuse : G468383 Bouton Arrêt Corps de la tondeuse Prise de charge de la tondeuse Lentilles/système de vision Roue Système de coupe Interrupteur Marche/Arrêt Pare-soleil/couvercle Ouverture de téléphone Guidon de la tondeuse Vis de lame Lame 3469-130 C Page 3–1 Vue d'ensemble du produitStation de charge : G468384 Station de charge Vis Allen Clé Allen Câble basse tension Bloc d'alimentation Hub : G468385 Hub Câble Ethernet Cordon d'alimentation Vue d'ensemble du produit: Autocollants de sécurité et d'instructions Page 3–2 3469-130 CExemple de propriété : G469078 Routeur Wi-Fi Hub Voie de passage Station de charge Tondeuse Lentilles/système de vision Périmètre de la zone de travail Appareil mobile Vue d'ensemble du robot tondeuse Le robot tondeuse est une tondeuse d'entretien qui maintient une hauteur d'herbe constante. Lorsque la tondeuse ne tond pas, elle revient à la station de charge avant d'effectuer la tonte programmée suivante. Si le robot tondeuse rencontre un objet ou atteint une limite, il change de direction. Parcours de tonte SmartZone™ SmartZone maximise l'efficacité de la tonte en déplaçant la tondeuse progressivement vers des zones non encore tondues au lieu de la maintenir trop longtemps au même endroit. Le robot tondeuse ne suit pas un parcours normal, mais plutôt un parcours aléatoire. 3469-130C Page 3–3 Vue d'ensemble du produit: Vue d'ensemble du robottondeuseVue d'ensemble de la station de charge Lorsque la charge de la batterie est trop faible pour permettre de tondre ou lorsque la tondeuse arrive au bout d'une tâche de tonte, elle retourne à la station de charge pour se recharger. Pendant la charge, le voyant clignote en vert sur la tondeuse. Une fois la batterie complètement chargée, le voyant s'allume en continu en vert. Une fois la recharge terminée, la tondeuse quitte la station de charge et passe automatiquement à la tâche de tonte programmée suivante, ou reste à la station de charge si aucune autre tâche n'est programmée après la recharge. Remarque : Si le voyant ne s'allume pas ni sur la station de charge ni sur la tondeuse lorsque la tondeuse rejoint la station de charge, la tondeuse ne se charge pas. G430093 Vue d'ensemble du produit: Vue d'ensemble du robot tondeuse Page 3–4 3469-130 CVue d'ensemble de la station de charge (suite) G430560 3469-130C Page 3–5 Vue d'ensemble du produit: Vue d'ensemble du robot tondeuseVue d'ensemble du hub Le hub vous permet de communiquer avec la tondeuse où que vous soyez dans votre propriété. Il utilise le routeur pour se connecter en toute sécurité à Internet. En communiquant par l'intermédiaire d'un signal radio crypté, le hub offre un chemin de communication et une distance de communication presque trois fois supérieure à ceux d'un routeur Wi-Fi classique. G430561 Vue d'ensemble du produit: Vue d'ensemble du hub Page 3–6 3469-130 CCréation de zones de tonte IMPORTANT Suivez les instructions dans l'appli avec votre appareil mobile. Voir l'exemple de propriété ci-dessous. Vous pouvez cartographier les objets suivants comme montré sur la figure ci-dessous. G530257Zone de tonteZone d'exclusionVoie de passageStation de chargeZone de travail Création de la vue d'ensemble de la zone de travail IMPORTANT Suivez les instructions dans l'appli avec votre appareil mobile. Pour que la tondeuse comprennent les spécificités de votre gazon, elle doit créer une carte 3D du gazon. C'est ce que l'on appelle la zone de travail. Suivez les instructions de l'appli pour créer la carte de votre zone de travail.

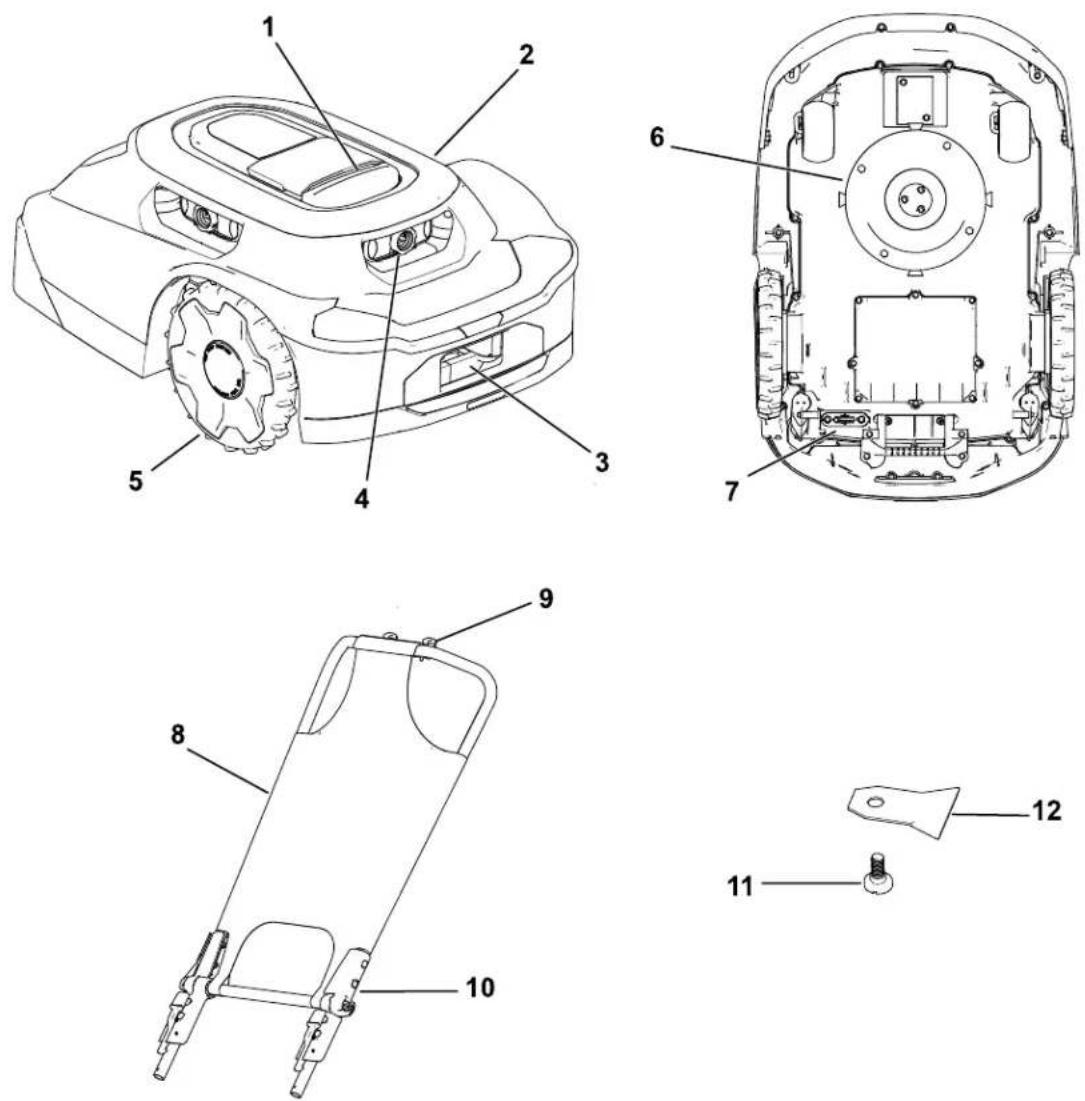

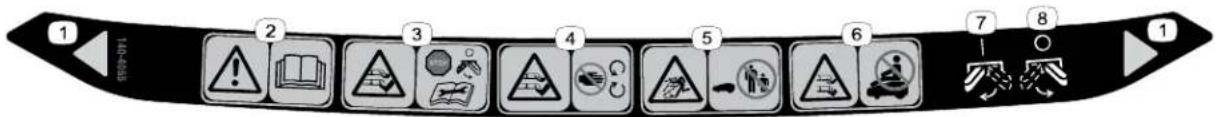

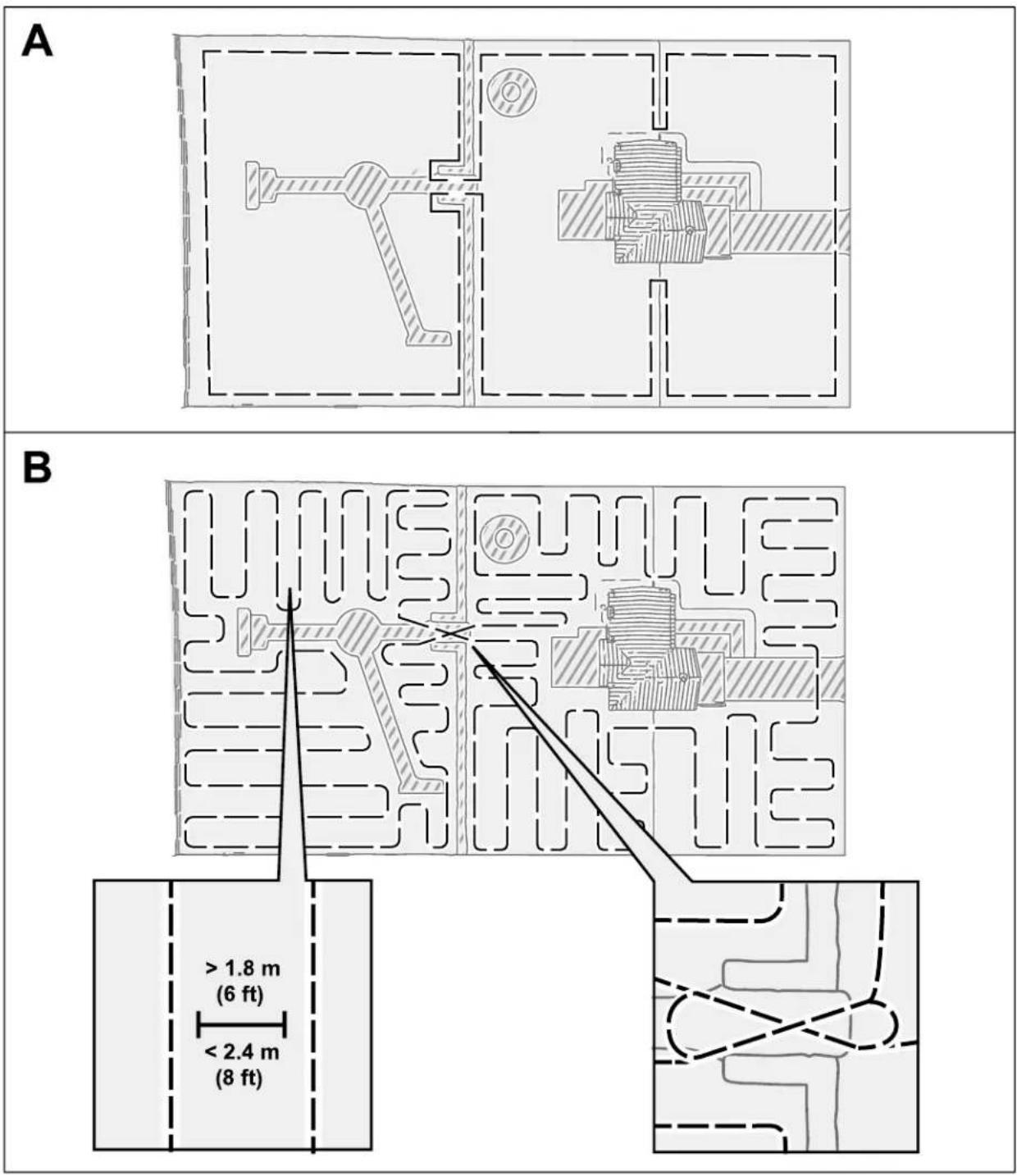

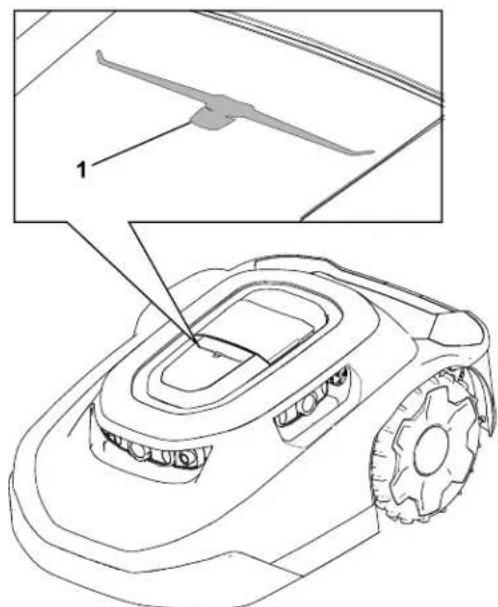

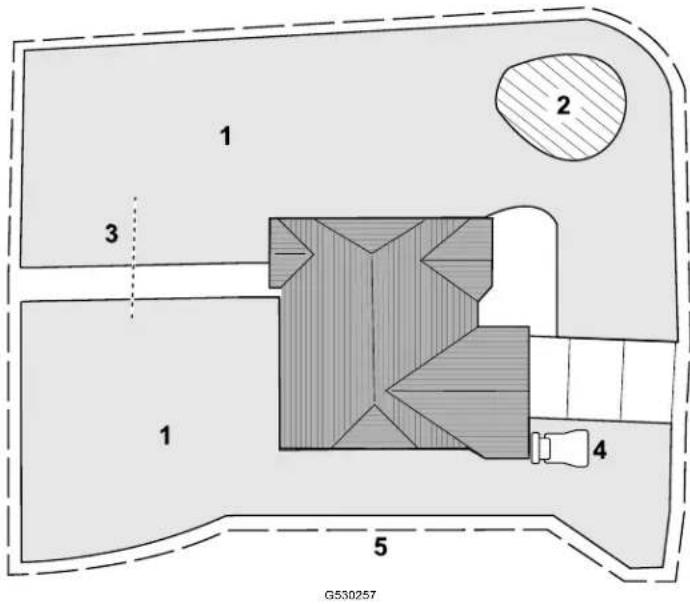

1. Poussez la tondeuse sur tout le périmètre de votre propriété.

2. Poussez la tondeuse à l'intérieur de votre propriété en parcourant des zigzags espacés

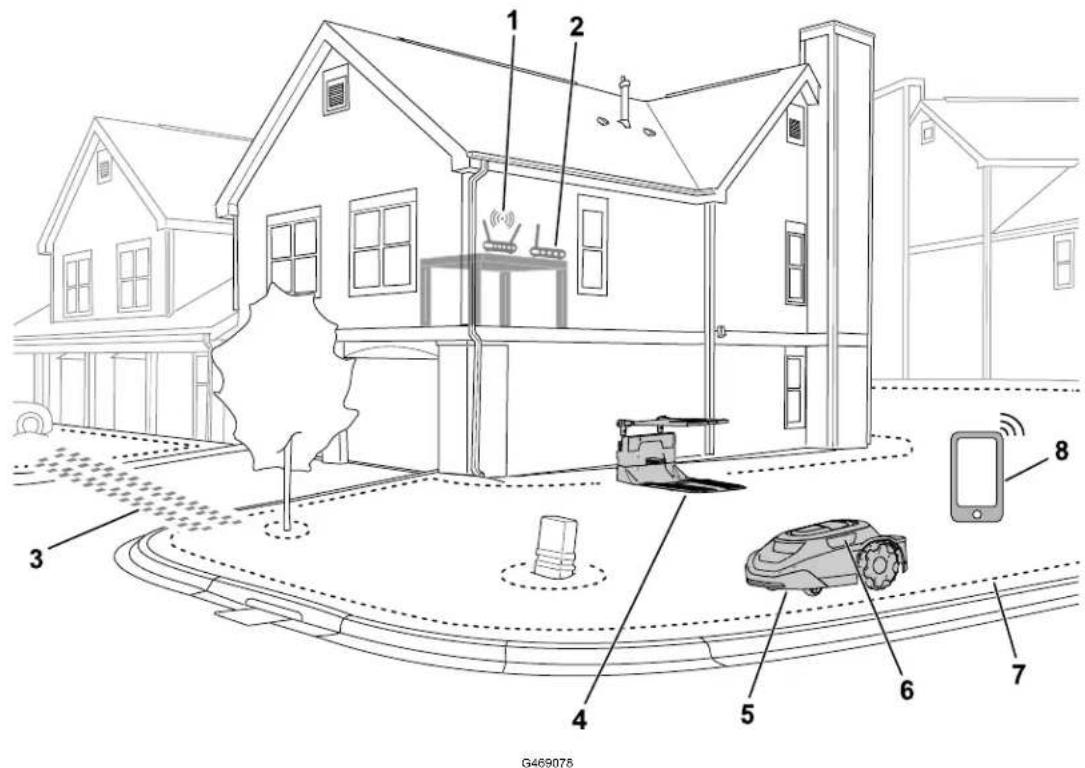

d'environ 1,8 à 2,4 m. Remarque : Si votre gazon comporte des passages étroits, tels qu'un portail, poussez la tondeuse dans le passage en effectuant un 8, comme montré ci-dessous. 3469-130C Page 3–7 Vue d'ensemble du produit: Création de zones de tonteCréation de la vue d'ensemble de la zone de travail (suite) Utilisation sur les pentes La tondeuse peut fonctionner sur des pentes allant jusqu'à 25°, à condition que la pente ne comporte pas de limites de zone de tonte. Utilisez une zone d'exclusion pour empêcher la tondeuse de descendre des pentes plus raides que celles autorisées. Vue d'ensemble du produit: Création de zones de tonte Page 3–8 3469-130 CUtilisation sur les pentes (suite) Il ne faut appliquer de limites de zone de tonte que sur les pentes de moins de 15°. Dans le cas contraire, la tondeuse risque de rester coincée en tournant au niveau de la limite. Toutefois, si la limite se trouve au sommet d'une pente ou si elle comporte des obstacles permanents que la tondeuse pourrait percuter, comme des clôtures ou des haies épaisses, des limites peuvent être ajoutées pour les pentes de plus de 15° mais de moins de 25°. 3469-130C Page 3–9 Vue d'ensemble du produit: Création de zones de tonteObstacles non appris La tondeuse peut percuter des obstacles non appris, tels que des rochers ou des racines, de plus de 15 cm de haut sans subir de dommages. La tondeuse se détourne après avoir percuté de type d'obstacles et il ne sera pas nécessaire de cartographier une zone d'exclusion. Toutefois, il est recommandé d'appliquer des zones d'exclusion sur les obstacles fixes pour assure un fonctionnement silencieux et empêcher la tondeuse de rester coincée dessus. Les obstacles de moins de 15 cm de haut doivent être exclus en utilisant une zone d'exclusion ou être retirés du gazon. La tondeuse pourrait sinon tenter de passer sur ces obstacles et les lames pourraient être endommagées. G529201 Obstacle de plus de 15 cm de haut – pas de zone d'exclusion nécessaire. Obstacle de moins de 15 cm de haut – zone d'exclusion nécessaire. Vue d'ensemble du produit: Création de zones de tonte Page 3–10 3469-130 CPanneau de commande Familiarisez-vous avec toutes les commandes avant de démarrer et d'utiliser la tondeuse. G484159 Bouton Retour Voyant de la batterie Voyant de connexion du hub Voyant d'état Bouton Reprise Voyant de verrouillage/déverrouillage Bouton Arrêt Clavier numérique/boutons de code 3469-130C Page 3–11 Vue d'ensemble du produit: Panneau de commandeBouton Arrêt Le bouton Arrêt permet d'arrêter la tondeuse manuellement. G430095 Bouton Retour Le bouton RETOUR envoie la tondeuse à la station de charge jusqu'à la prochaine tonte programmée. Bouton Reprise Le bouton REPRISE permet de reprendre l'activité de la tondeuse selon la dernière fonction active (par ex., tonte programmée, tonte non programmée, retour à la station de charge) sur l'application mobile. Clavier numérique/Boutons de code À l'aide du clavier numérique, saisissez les 4 chiffres de votre code pour déverrouiller les commandes de la tondeuse. Voyant de connexion du hub Le voyant de connexion du hub s'allume en vert lorsque la tondeuse peut communiquer avec le hub ou en rouge lorsqu'elle ne le peut pas. Voyant de la batterie Le voyant de la batterie s'allume en vert si la batterie est correctement chargée ou en rouge si elle doit être rechargée. Vue d'ensemble du produit: Panneau de commande Page 3–12 3469-130 CVoyant d'état Si le voyant d'état s'allume en vert, la tondeuse fonctionne correctement ; s'il s'allume en rouge, une anomalie est active. Si une anomalie se produit, ouvrez l'appli pour visualiser l'anomalie. Visitez le Centre d'assistance des robots tondeuses Haven si vous avez besoin d'aide. Si vous ne pouvez pas remédier à l'anomalie, contactez un concessionnaire-réparateur agréé. Voyant de verrouillage/déverrouillage Après avoir saisi votre code à 4 chiffres, le voyant de verrouillage/déverrouillage s'allume en vert si la tondeuse est déverrouillée ou en rouge en cas de saisie incorrecte du code à 4 chiffres, auquel cas la tondeuse reste verrouillée. Voyant de fonctionnement G477896 Le voyant de fonctionnement s'allume sur le dessus de la tondeuse lorsqu'elle fonctionne en mode autonome. Caractéristiques techniques Remarque : Les spécifications et la conception peuvent faire l'objet de modifications sans préavis. Tondeuse : Modèles 3 000 m Modèles 5 000 m Largeur 54 cm 54 cm3469-130C Page 3–13 Vue d'ensemble du produit: Panneau de commandeTondeuse : (suite) Longueur 81 cm 81 cm Hauteur 34 cm 34 cm Poids 18,5 kg 18,9 kg Station de charge : Largeur 62 cm Longueur 93 cm Hauteur avec pare-soleil 60 cm Hauteur sans pare-soleil 30 cm Tondeuse dans la station de charge : Largeur 62 cm Longueur 96 cm Hauteur avec pare-soleil 60 cm Hauteur sans pare-soleil 34 cm Hub Dimensions (sans antenne) 4,4 x 3,1 x 1,2 inches Poids 95 g Spécifications de certification Le hub est prévu pour recevoir une alimentation externe certifiée EIC 62368-1 avec une sortie LPS (ES1/PS2) et une capacité de sortie de 5 V d.c., minimum 1 A Vitesse du port 10/100 Mbps Température de fonctionnement 0 à 40 °C Température de stockage -20 à 60 °C Humidité de fonctionnement 10 % à 80 % HR, sans condensation Outils et accessoires Une sélection d'outils et accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de la machine. Pour obtenir la liste de tous les accessoires et outils agréés, contactez votre dépositaire-réparateur ou votre distributeur Toro agréé, ou rendez- vous sur www.Toro.com. Pour garantir un rendement optimal et conserver la certification de sécurité de la machine, utilisez uniquement des pièces de rechange et accessoires Toro d'origine. Vue d'ensemble du produit: Outils et accessoires Page 3–14 3469-130 CChapitre 4 Préparation Téléchargement de l'appli et ajout de la tondeuse

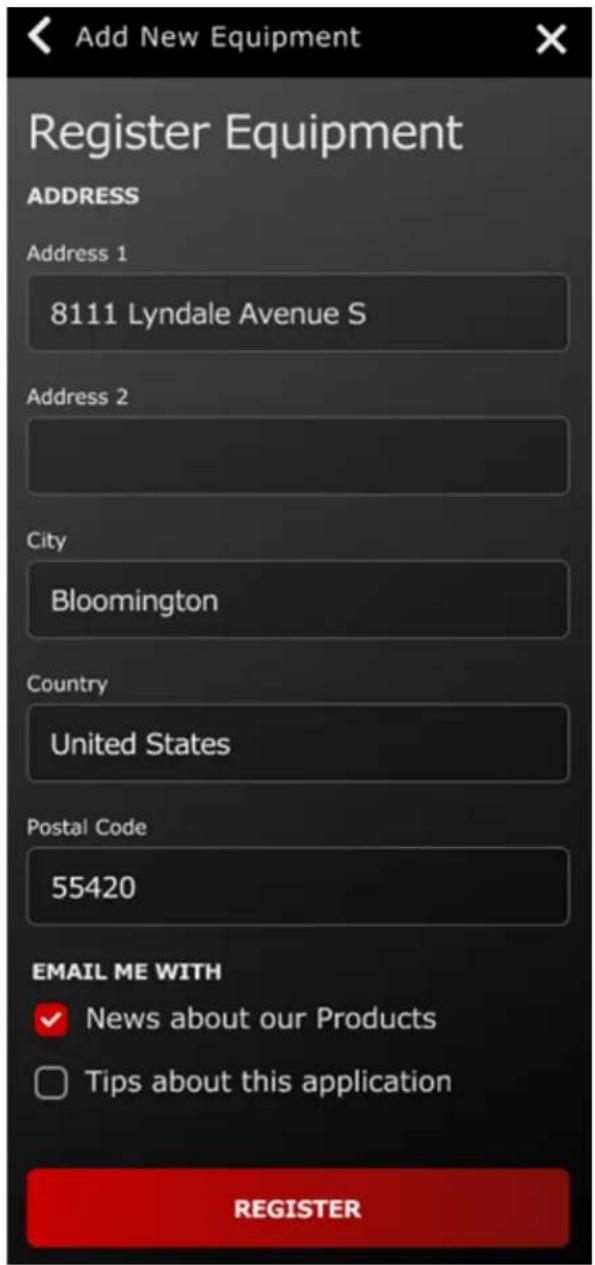

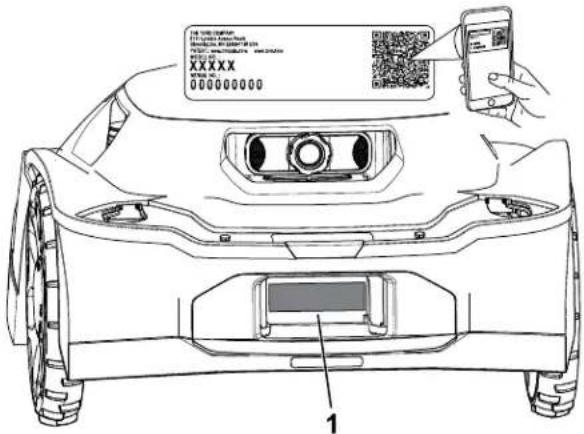

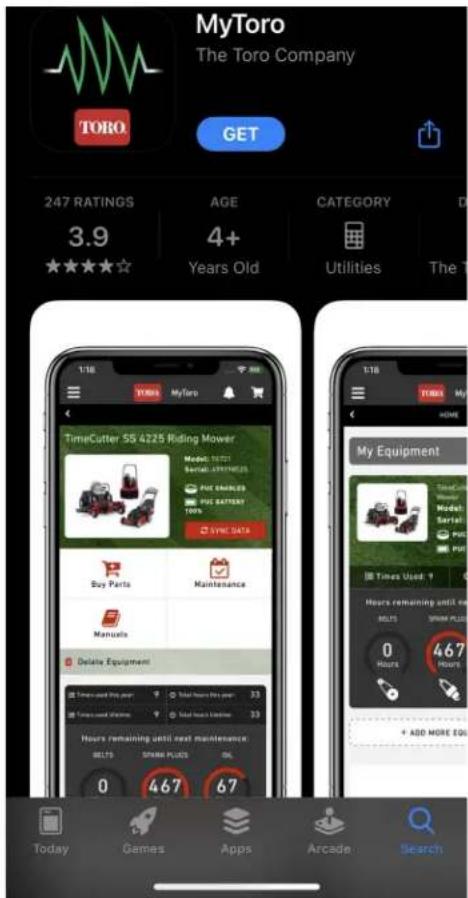

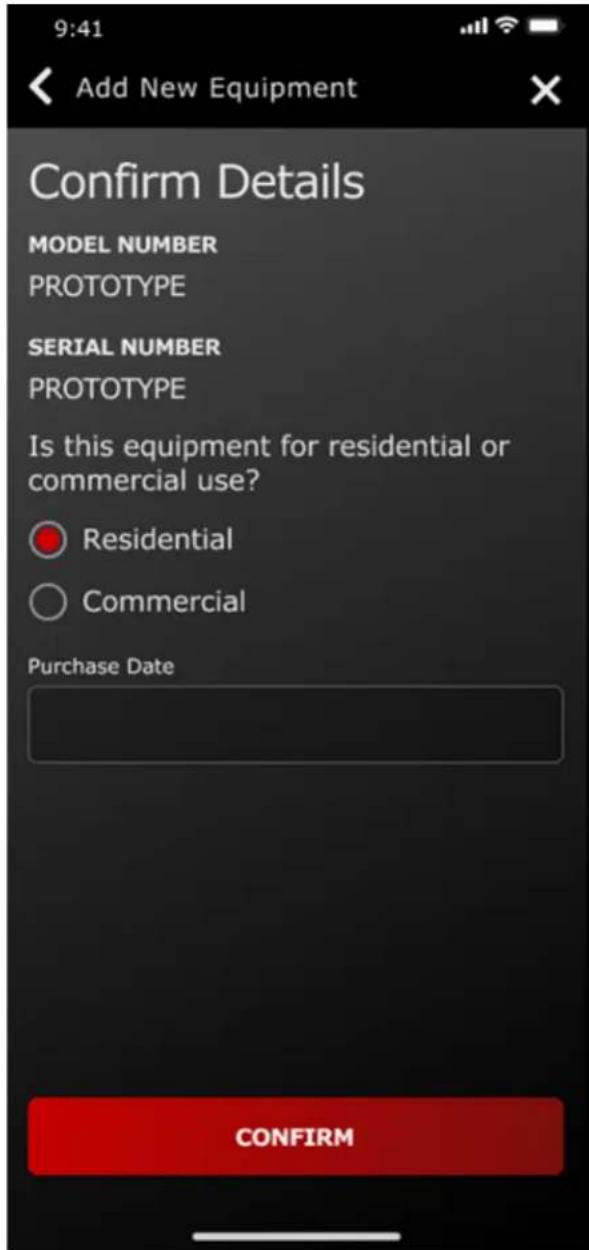

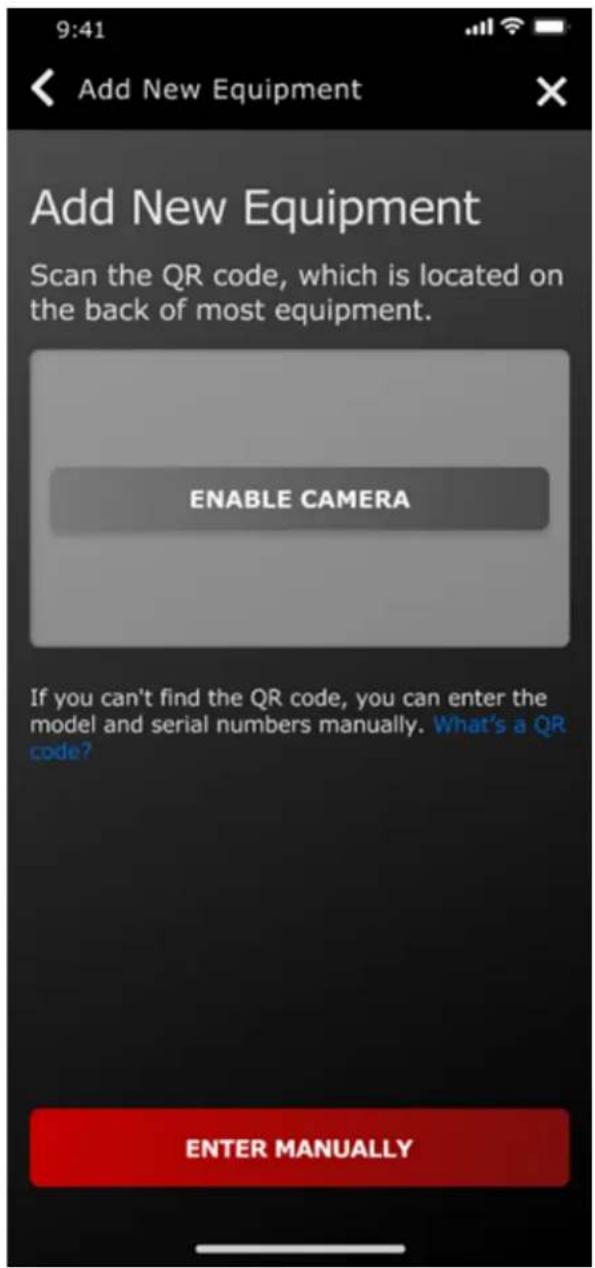

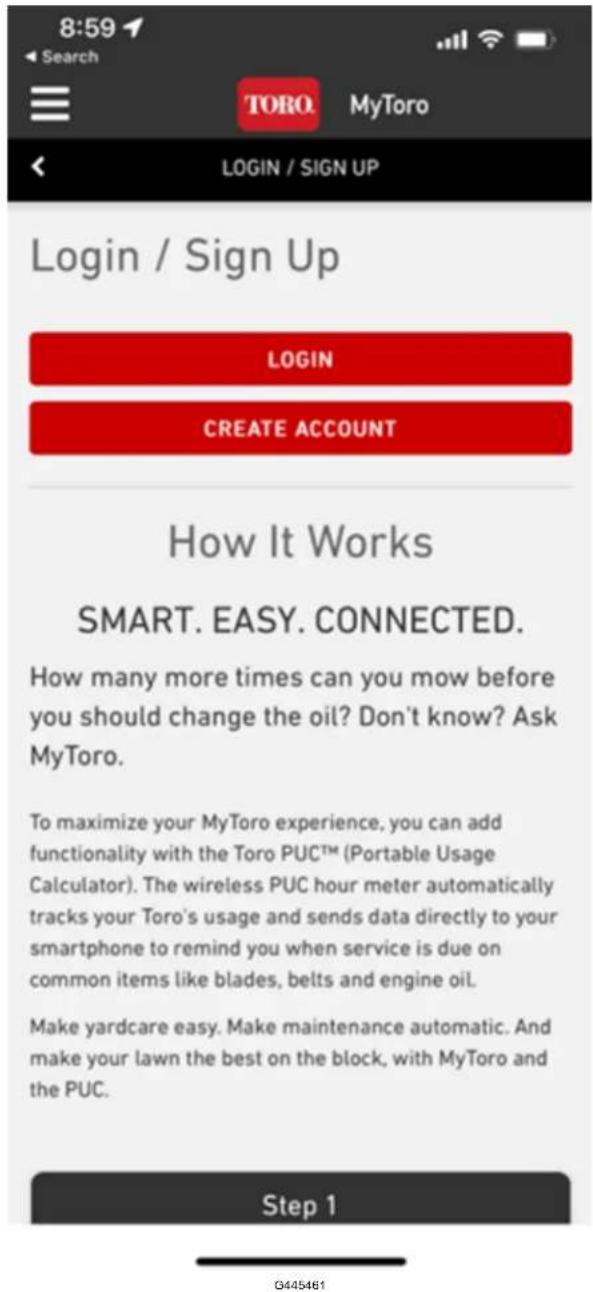

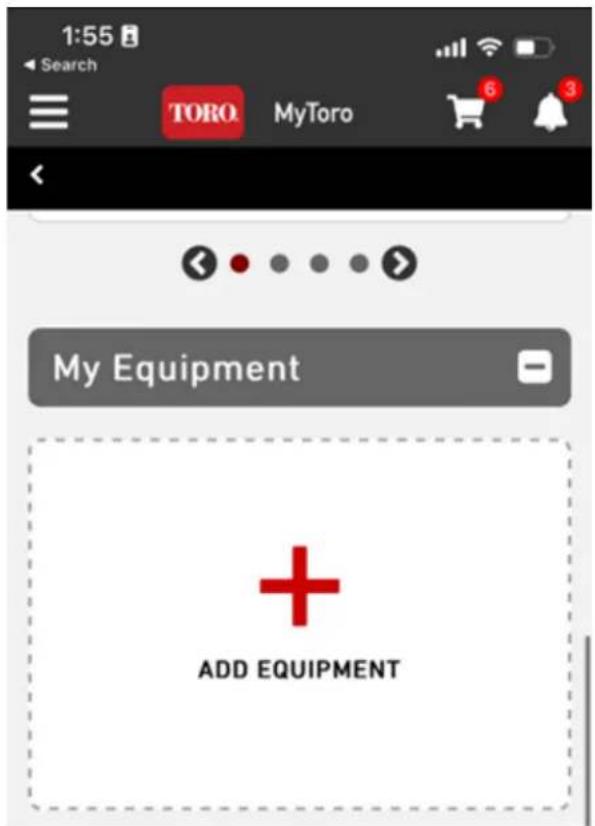

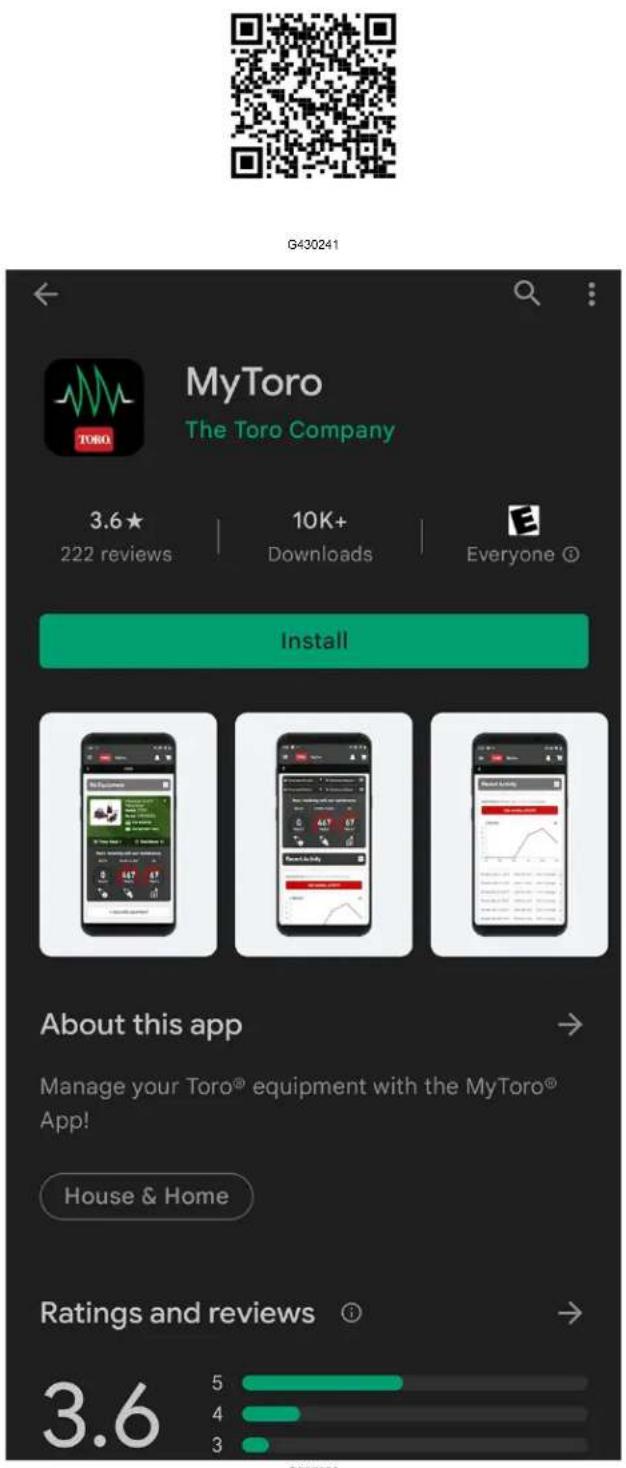

1. À partir de la boutique d'applications, téléchargez l'appli MyToro.

Figure 1 Téléchargement Apple : G430242G3621103469-130 C Page 4–1 PréparationFigure 2 Téléchargement de la boutique d'applications Android Google Play : G430241 G387030 Préparation: Téléchargement de l'appli et ajout de la tondeuse Page 4–2 3469-130 C2. Si vous avez un compte, appuyez sur Se connecter (Log In). Si vous n'avez pas de compte, appuyez sur Créer un compte (Create Account). G445461 3469-130C Page 4–3 Préparation: Téléchargement de l'appli et ajout de la tondeuse3. Dans l'écran d'accueil, appuyez sur Ajouter équipement (Add Equipment). G445462 Préparation: Téléchargement de l'appli et ajout de la tondeuse Page 4–4 3469-130 C4. Activer l'appareil photo sur votre téléphone. Remarque : Sinon, vous pouvez saisir manuellement les données relatives au nouvel équipement. G445465 3469-130C Page 4–5 Préparation: Téléchargement de l'appli et ajout de la tondeuseG445467 Préparation: Téléchargement de l'appli et ajout de la tondeuse Page 4–6 3469-130 C5. Scannez le QR code situé sur la tondeuse ou saisissez manuellement l'information avec votre téléphone. G489469 3469-130C Page 4–7 Préparation: Téléchargement de l'appli et ajout de la tondeuse6. Confirmez le numéro de modèle et le numéros de série, puis saisissez la date d'achat. G445464 Préparation: Téléchargement de l'appli et ajout de la tondeuse Page 4–8 3469-130 C7. Saisissez vos informations personnelles et appuyez sur Enregistrer (Register). G445466 3469-130C Page 4–9 Préparation: Téléchargement de l'appli et ajout de la tondeuseConnexion du hub Pièces nécessaires 1 Hub

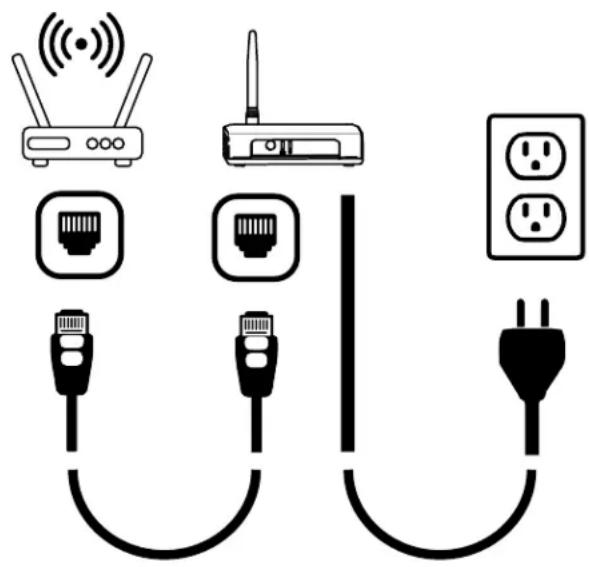

Câble Éthernet 1 Cordon d'alimentation 1 Antenne

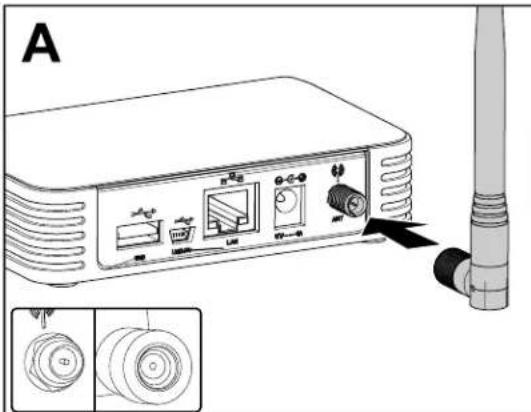

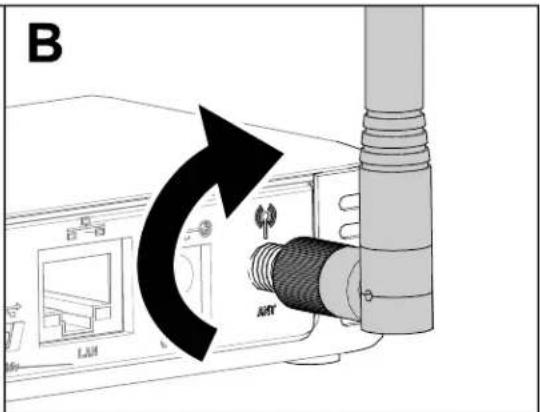

1. Insérez l'antenne dans la borne coaxiale.

2. Tournez l'antenne dans le sens horaire jusqu'à ce qu'elle soit bien serrée.

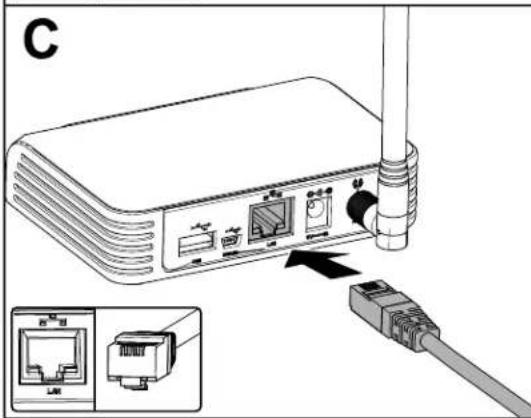

3. Insérez le câble Éthernet dans la borne LAN.

4. Insérez le cordon d'alimentation dans la borne 5 V–1 A.

G473652Préparation: Connexion du hub Page 4–10 3469-130 C5. Branchez le cordon d'alimentation dans une prise secteur.

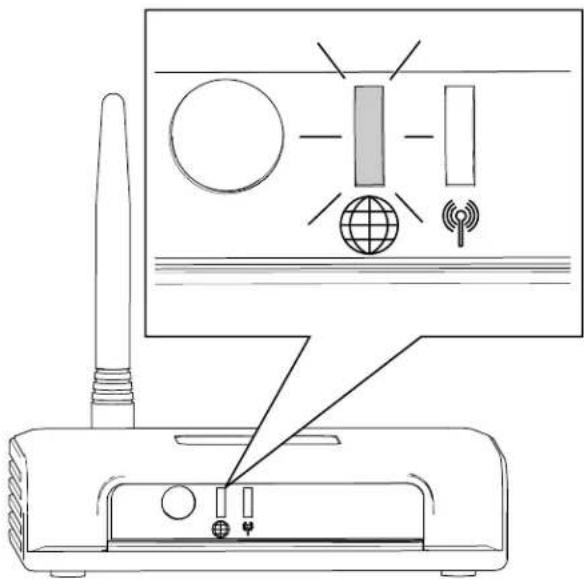

6. Branchez le hub dans le routeur ; il est alors automatiquement connecté à Internet. Le

hub est connecté lorsque le symbole du globe qui est dessus s'allume en vert. Remarque : Ce processus peut prendre plusieurs minutes. Vous n'avez pas besoin de mots de passe Wi-Fi ni d'autorisations de réseau. 3469-130C Page 4–11 Préparation: Connexion du hubChoix de l'emplacement de la station de charge Reportez-vous aux directives suivantes pour choisir l'emplacement de la station de charge :

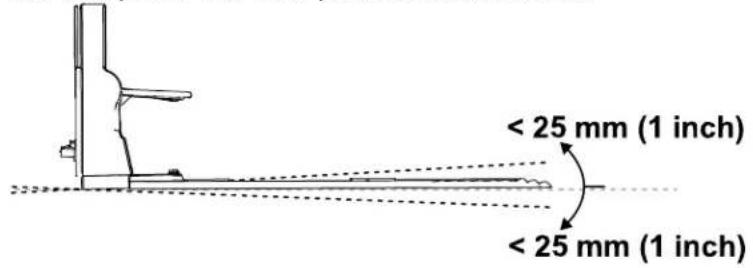

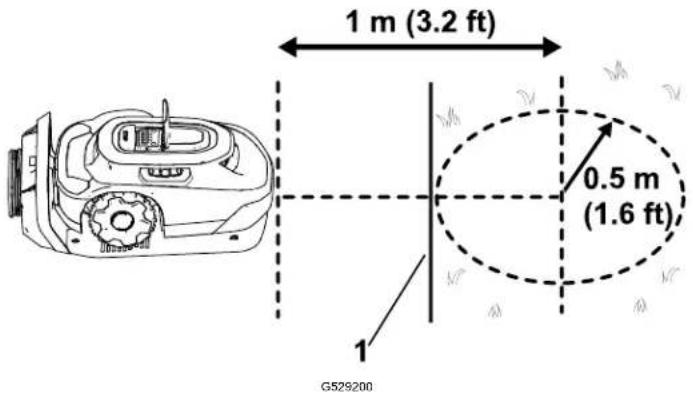

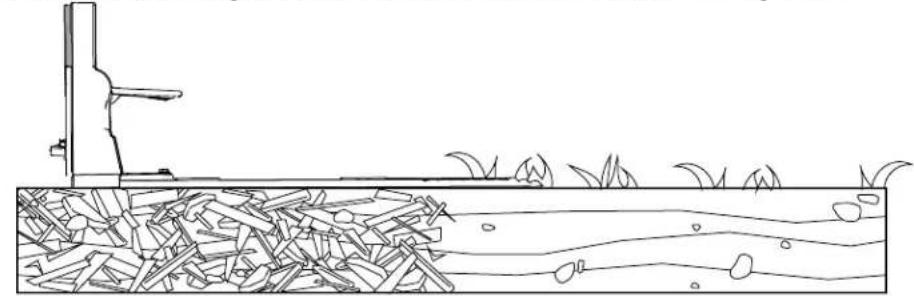

• Placez-la près d'une prise électrique extérieure.

• N'utilisez pas de rallonge.

• Assurez-vous que la station de charge se trouve à moins de 0,5 m de la limite d'une zone de tonte, et que la tondeuse dispose de suffisamment de place pour passer devant la station de charge. G529200 Limite de zone de tonte

• N'installez pas la station de charge dans une zone où l'eau a tendance à stagner ou à couler vivement.

• N'installez pas la station de charge sur une terrasse ou toute autre lieu inaccessible.

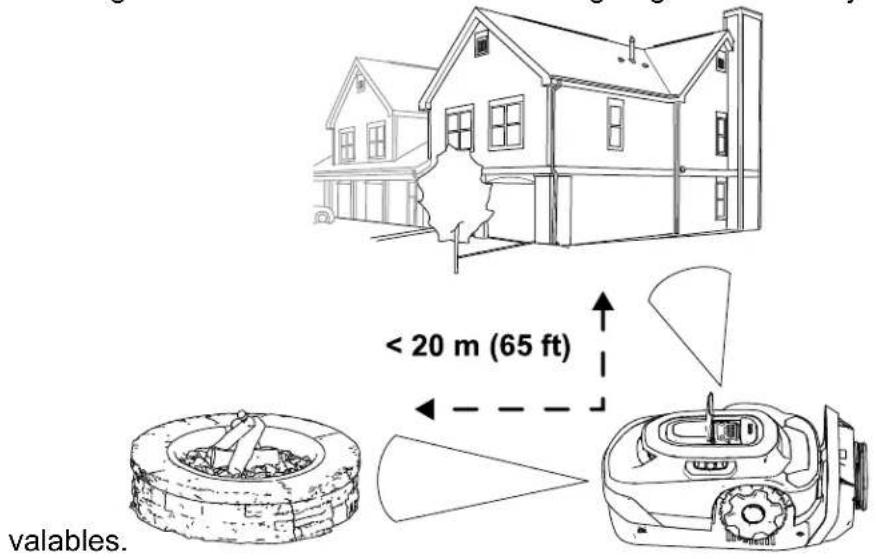

• Assurez-vous qu'il y a au moins 2 objets de référence à moins de 20 m de la station de charge. Les murs d'une maison ou d'un garage sont des objets de référence valables. Préparation: Choix de l'emplacement de la station de charge Page 4–12 3469-130 C• Installez la station de charge sur une surface plane et horizontale. Ne l'installez pas sur une pente car cela pourrait la déformer.

• Vous pouvez installer la station de charge sur diverses surfaces, mais l'extrémité de la station de charge doit être must be en contact avec le gazon. 3469-130C Page 4–13 Préparation: Choix de l'emplacement de la station de chargeInstallation du bloc d'alimentation et de la station de charge Pièces nécessaires 1 Bloc d'alimentation 1 Câble basse tension 1 Station de charge 4 Vis Allen ATTENTION Un bloc d'alimentation branché sur une prise non GFCI ou non RCD peut provoquer un choc électrique. Branchez toujours le bloc d'alimentation sur une prise à disjoncteur de fuite de terre (GFCI) ou une prise à disjoncteur différentiel (RCD) dont le courant de déclenchement ne dépasse pas 30 mA. ATTENTION Une station de charge, un câble basse tension ou un bloc d'alimentation qui fonctionnent mal ou sont endommagés peuvent surchauffer et augmenter le risque d'incendie. N'installez pas la station de charge, le câble basse tension ou le bloc d'alimentation près de matériaux inflammables ou combustibles. Si le bloc d'alimentation relié à la station de charge fonctionne mal ou est endommagé, débranchez-le et contactez un concessionnaire-réparateur agréé pour le faire remplacer. IMPORTANT Vérifiez la conformité à tous les codes et toute la réglementation avant de monter le bloc d'alimentation. Le montage du bloc d'alimentation peut nécessiter des matériaux et/ou des fixations supplémentaires, selon le type de matériau de base existant à l'endroit choisi pour le montage. IMPORTANT Acheminez le cordon d'alimentation jusqu'à la station de charge à l'extérieur de la zone de tonte, pour éviter qu'il soit endommagé par la tondeuse. Préparation: Installation du bloc d'alimentation et de lastation de chargePage 4–14 3469-130 C1. Montez le bloc d'alimentation sur votre structure à au moins 30 cm de hauteur. Remarque : Ne tendez pas excessivement le cordon d'alimentation afin de pouvoir le brancher sur le câble basse tension. G430557

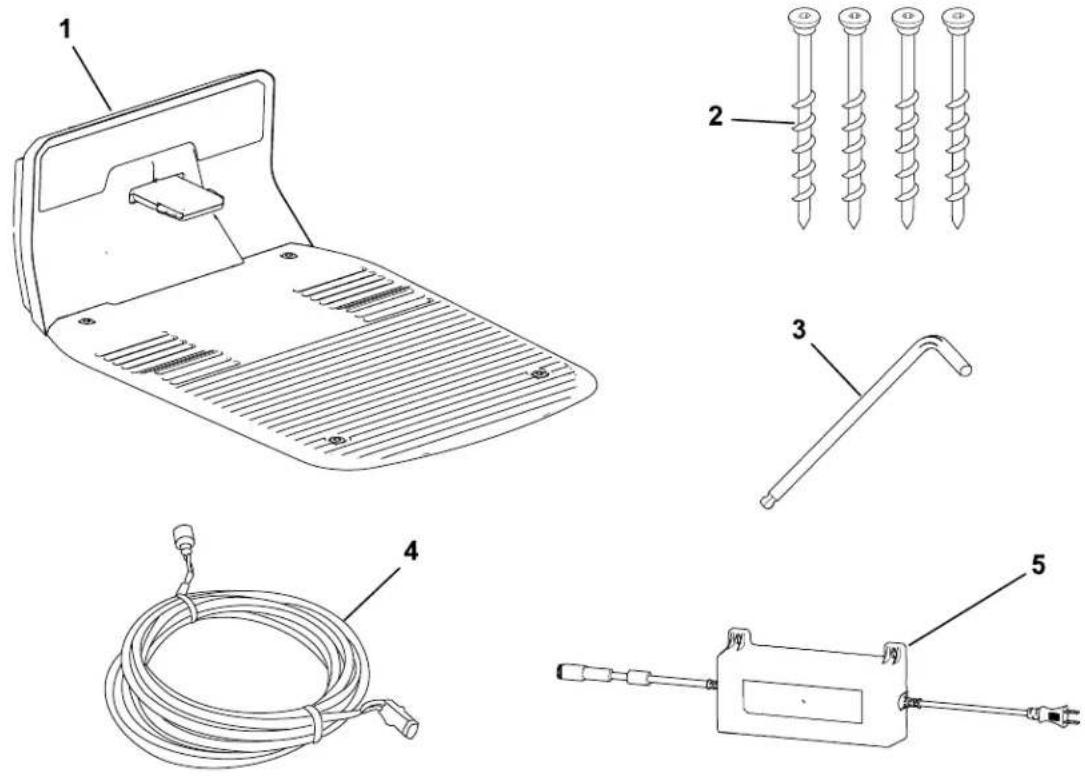

2. Branchez le connecteur mâle du bloc

d'alimentation dans le connecteur femelle du câble basse tension. G490295

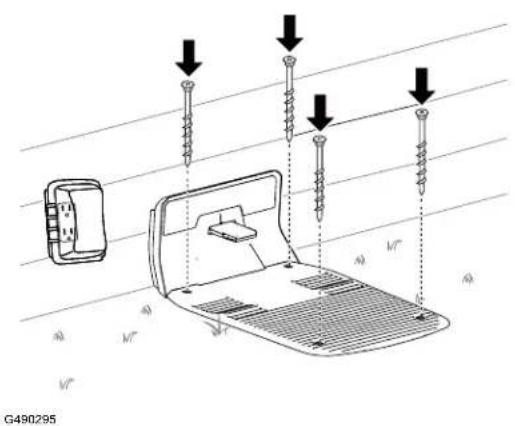

3. Fixez la station de charge de charge avec les

4 vis Allen. G490294

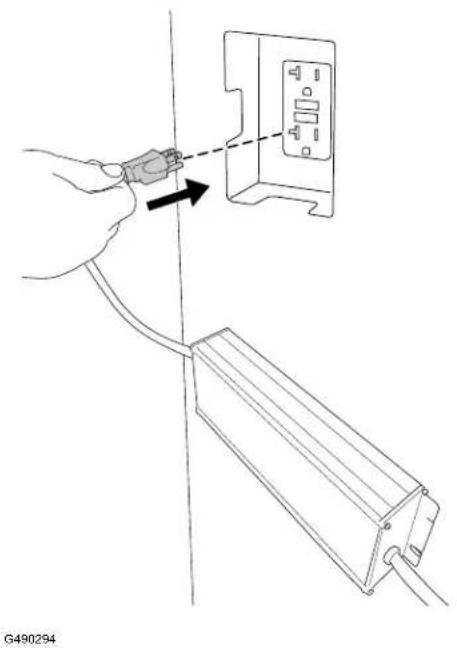

4. Branchez le bloc d'alimentation sur une prise

électrique. Le voyant vert de la station de charge doit s'allumer. 3469-130C Page 4–15 Préparation: Installation du bloc d'alimentation et de la station de chargePréparer le gazon avant d'utiliser le robot tondeuse Préparez le gazon avant d'utiliser le robot tondeuse, de la manière suivante :

• Éliminez les obstructions et/ou les débris à la surface du gazon.

• Avant de programmer le robot tondeuse, tondez le gazon à une hauteur de 83 mm.

• Comblez les trous dans le gazon qui pourraient arrêter la tondeuse.

• Pour faciliter le processus de programmation avec l'appli, faites un croquis de la zone de tonte et de tous les obstacles, limites, voies de passage et zones d'exclusion pour installer la station de charge plus facilement. Conditions idéales pour configurer la tondeuse Un temps couvert en milieu de journée est une condition idéale pour configurer la tondeuse. Veillez à commencer la procédure de configuration 3 heures après le lever du soleil, et à la terminer 3 heures avant le coucher du soleil. Ces conditions permettent à la tondeuse de créer une carte de haute qualité de votre gazon. Remarque : Vous pourrez toujours reprendre la configuration de la tondeuse le lendemain si vous ne terminez pas le processus à temps. Préparation: Préparer le gazon avant d'utiliser le robot tondeuse Page 4–16 3469-130 CDémarrage et charge de la tondeuse G530548G430093

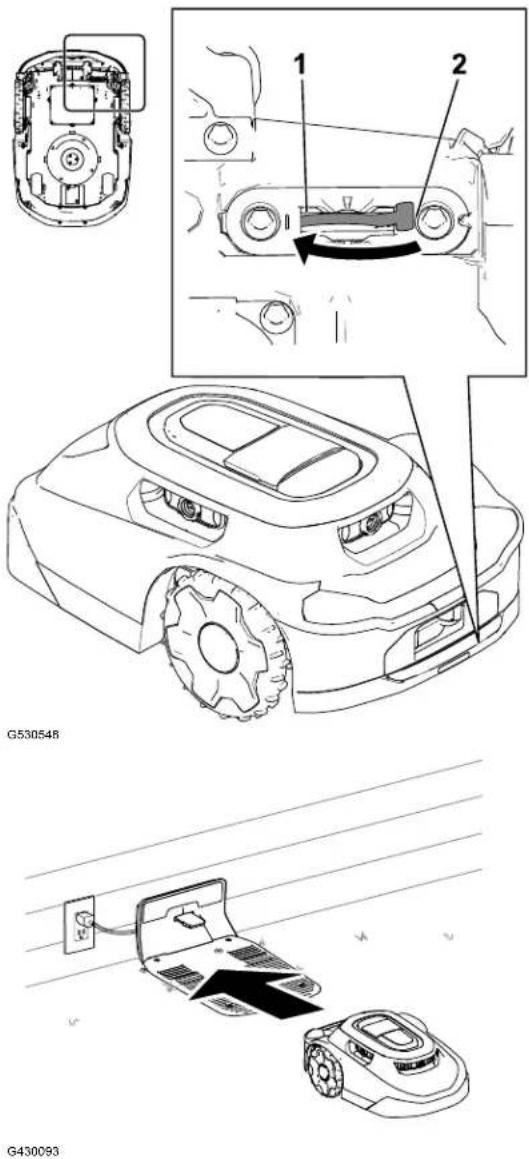

1. Pour commencer à configurer la tondeuse,

tournez la commande Marche/Arrêt de la position A RRÊT à la position MARCHE .

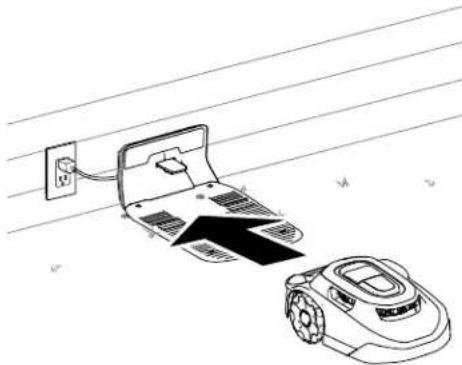

2. Tirez la tondeuse dans la station de charge.

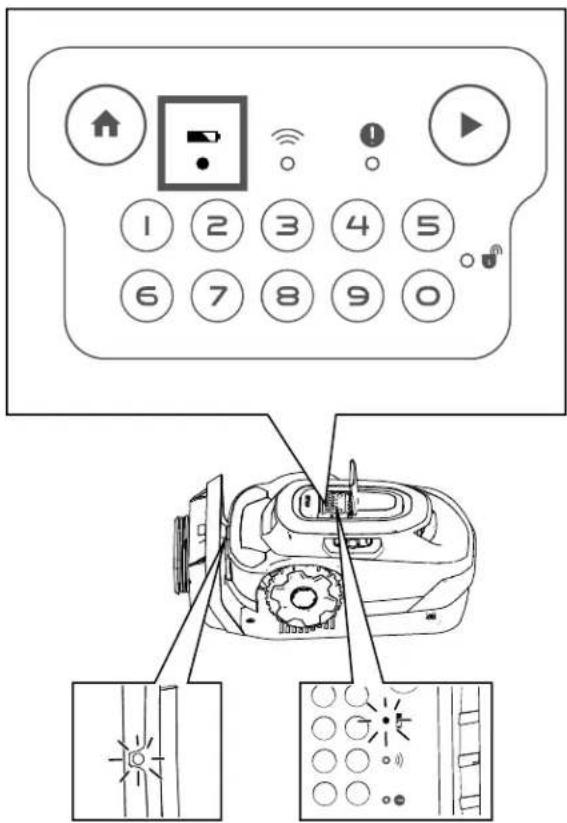

La tondeuse est livrée avec une batterie chargée à environ 30 %. Avant de commencer le processus de configuration avec l'appli mobile, vous devez charger la batterie à au moins 85 %.

3. Une fois le niveau de charge correct obtenu,

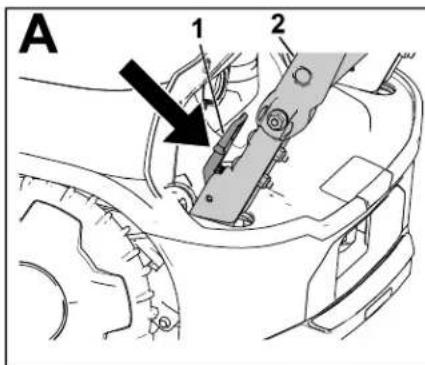

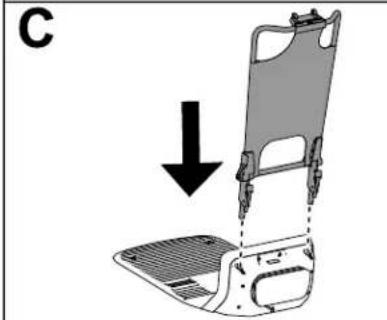

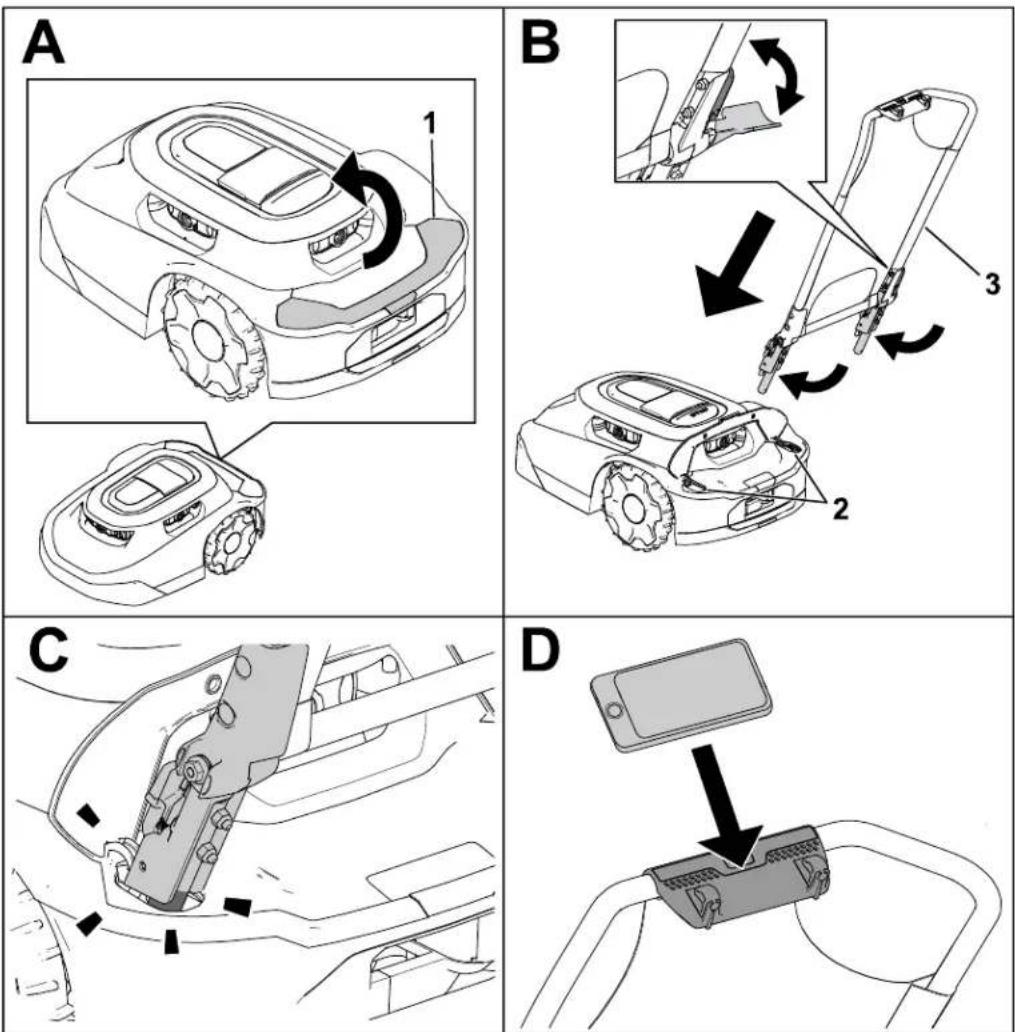

utilisez l'appli mobile pour démarrer la tondeuse. 3469-130C Page 4–17 Préparation: Démarrage et charge de la tondeuseInstallation du guidon de la tondeuse G530208 Soulever le couvercle Ouvertures prévues pour le guidon Guidon Préparation: Installation du guidon de la tondeuse Page 4–18 3469-130 CDépose du guidon de la tondeuse et rangement dans la station de charge G430160 Serrer les leviers de déblocage vers l'intérieur Guidon Levier à came Cran dans le guidon Position verticale du cran Position horizontale du cran/ pare-soleil 3469-130C Page 4–19 Préparation: Dépose du guidon de la tondeuse et rangement dans la station de chargeChapitre 5 Utilisation Consignes de sécurité pendant l'utilisation

• Gardez adultes et enfants à distance de la machine, de la station de charge et du bloc d'alimentation pendant l'utilisation.

• Portez une tenue adaptée, notamment un pantalon et des chaussures robustes à semelle antidérapante, chaque fois que vous utilisez la machine manuellement.

• N'utilisez pas la machine s'il manque des dispositifs de protection ou s'ils ne fonctionnent pas correctement, ou encore si le cordon d'alimentation est endommagé ou usé.

• Examinez la zone de travail et débarrassez-la de tout objet pouvant gêner le fonctionnement de la machine.

• Utilisez uniquement la batterie et le bloc d'alimentation agréés par le fabricant de la machine. N'utilisez jamais de batteries non prévues pour le machine.

• N'utilisez pas de batteries endommagées ou modifiées, car leur comportement peut alors être imprévisible et causer un incendie, une explosion ou des blessures.

• Les lames sont tranchantes et vous pouvez vous blesser gravement à leur contact. Appuyez sur le bouton Arrêt et attendez l'arrêt complet de toutes les pièces en mouvement avant de déboucher la machine, d'en faire l'entretien ou de la transporter.

• N'approchez pas les mains ou les pieds des pièces en mouvement sur et sous la machine.

• Ne vous penchez pas trop en avant. Tenez-vous toujours bien d'aplomb et maintenez votre équilibre. Vous pourrez ainsi garder le contrôle de la machine si un événement inattendu se produit. Marchez à une allure normale, ne courrez pas lorsque vous programmez la machine.

• Ne vous tenez pas debout, ne vous asseyez pas et ne montez pas sur la machine, et n'autorisez personne d'autre à le faire.

• Si la machine rencontre un objet et/ou se met à vibrer de manière anormale, arrêtez-la immédiatement et attendez l'arrêt complet de tout mouvement avant de vérifier si elle est endommagée. Effectuez toutes les réparations nécessaires avant de réutiliser la machine.

• Appuyez sur le bouton Arrêt sur la machine, attendez l'arrêt complet de tout mouvement et désactivez la machine dans les cas suivants : – Avant de déboucher la machine – Avant de contrôler, de nettoyer ou de faire l'entretien de la machine (en particulier les lames) et la station de charge. – Si la machine rencontre un corps étranger, subit un accident ou tombe en panne, vérifiez son état et effectuez les réparations nécessaires avant de recommencer à travailler. Utilisation Page 5–1 3469-130 C– Si la machine se met à vibrer de manière anormale, vérifiez son état et effectuez les réparations nécessaires avant de recommencer à travailler.

• Évitez d'utiliser la machine et ses périphériques par mauvais temps, en particulier s'il y a risque de foudre.

• Ne placez aucun objet sur la machine, la station de charge ou le bloc d'alimentation.

• Ne modifiez pas la machine, le logiciel, la station de charge, le hub ou le bloc d'alimentation.

• Ne modifiez pas et ne neutralisez pas les commandes de la machine, les dispositifs de sécurité ou le bloc d'alimentation.

• N'utilisez pas une machine, une station de charge ou un bloc d'alimentation modifiés.

• Nous déconseillons d'utiliser la machine pendant l'arrosage ou l'irrigation de la zone d'utilisation.

• Utilisez uniquement des accessoires agréés par Toro pour éviter le risque d'incendie, de choc électrique ou de blessures.

• Appuyez sur le bouton Arrêt de la machine et attendez l'arrêt complet des lames avant de manipuler la machine. Portez la machine en tenant les lames éloignées du corps. 3469-130C Page 5–2 Utilisation: Consignes de sécurité pendant l'utilisationG430092

• N'utilisez pas ou ne chargez pas une batterie endommagée, déformée ou excessivement chaude. Une batterie endommagée peut générer de la chaleur, se fendre, fuir, s'enflammer ou exploser.

• Utilisez la batterie uniquement pour l'application pour laquelle elle est prévue.

• La batterie peut émettre des gaz explosifs si elle est considérablement surchargée.

• Ne faites pas subir de choc mécanique à la batterie.

• N'utilisez pas une station de charge ou un bloc d'alimentation endommagé(e) ou qui ne fonctionne pas correctement.

• Ne branchez pas la station de charge ou le bloc d'alimentation sur un bloc multiprise ou une rallonge.

• N'utilisez pas une station de charge ou un bloc d'alimentation qui a reçu un coup violent.

• N'utilisez pas une station de charge autre que celle conçue pour la machine ; voir le Manuel de l'utilisateur pour en savoir plus sur les consignes de charge correctes. Utilisation: Consignes de sécurité pendant l'utilisation Page 5–3 3469-130 C• Ne connectez pas un cordon d'alimentation endommagé. Ne touchez pas le cordon d'alimentation s'il est endommagé. Zones de tonte du gazon auxquelles le robot tondeuse n'a pas accès Les lames de la tondeuse n'atteignent pas le bord du carénage, ce qui vous oblige à couper au moins 10 cm d'herbe encore intacte périodiquement. Voici quelques exemples de zones qu'il est nécessaire de couper :

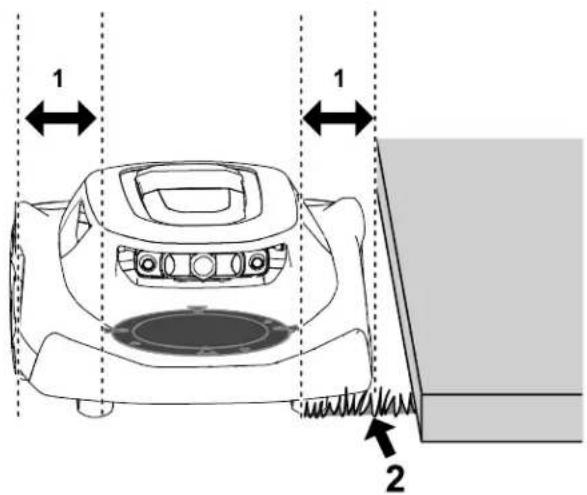

• Entre la pelouse et une clôture, une allée, un trottoir, etc.

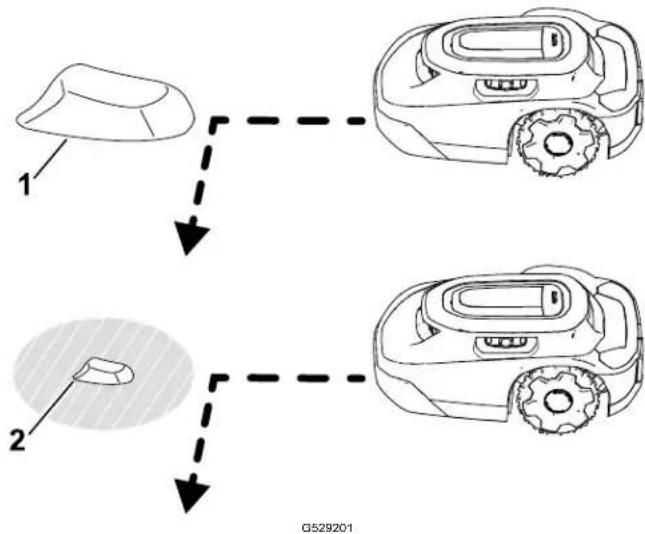

• Autour d'un arbre, d'un foyer, etc. G474711 Espace entre le disque des lames et le bord du carénage de la tondeuse – 10 cm Herbe non coupée 3469-130C Page 5–4 Utilisation: Zones de tonte du gazon auxquelles le robot tondeuse n'a pas accèsRepositionner la tondeuse si elle reste coincée sur un obstacle Remarque : Si possible, éliminez l'obstacle (comblez le trou, ramassez le jouet, la branche, etc.). Si vous ne pouvez pas éliminer l'obstacle, créez une zone d'exclusion autour de l'obstacle pour éviter que le problème se reproduise. Si la tondeuse reste coincée sur un obstacle, procédez comme suit : G469079

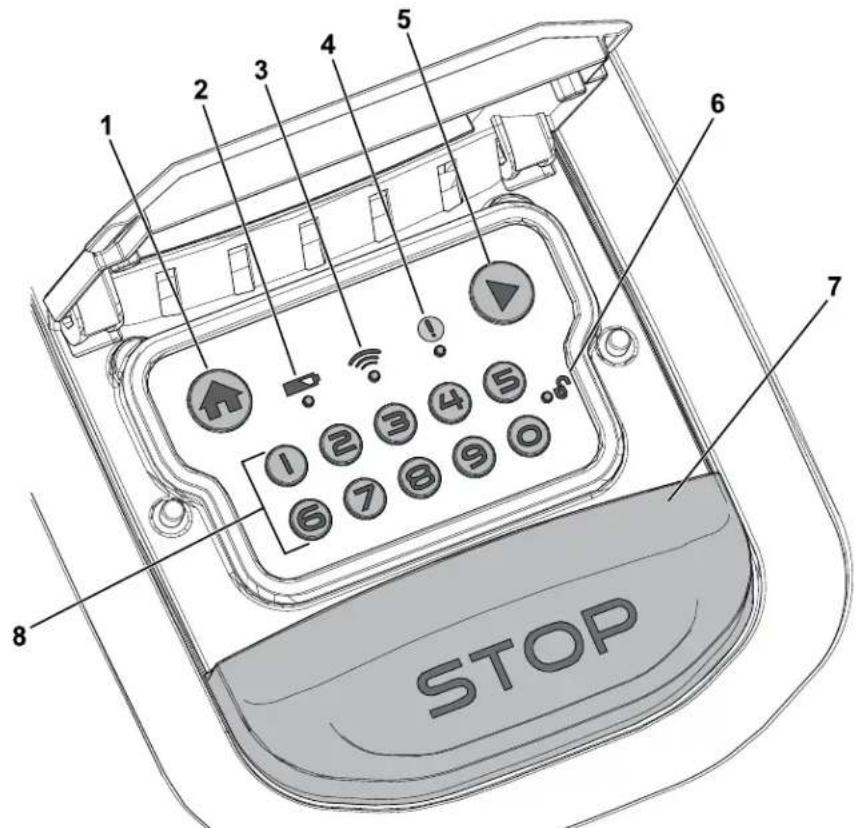

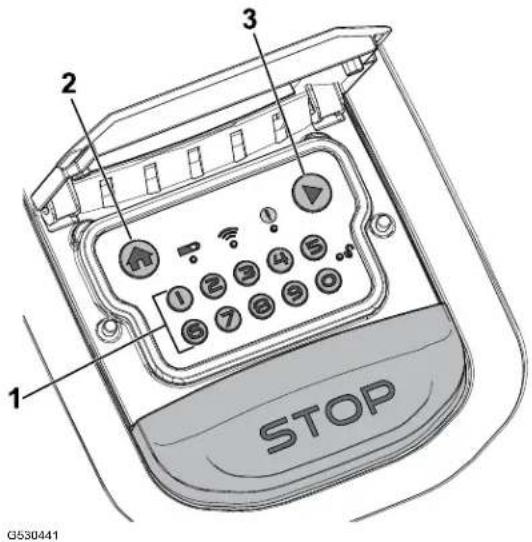

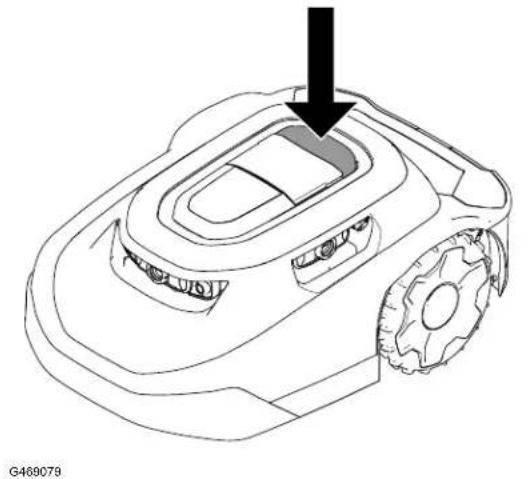

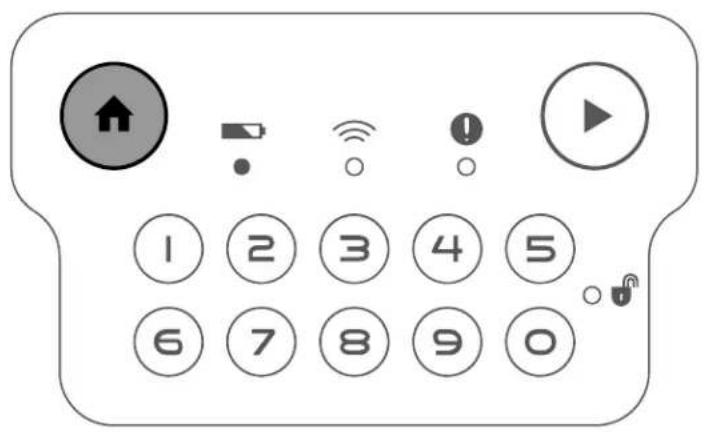

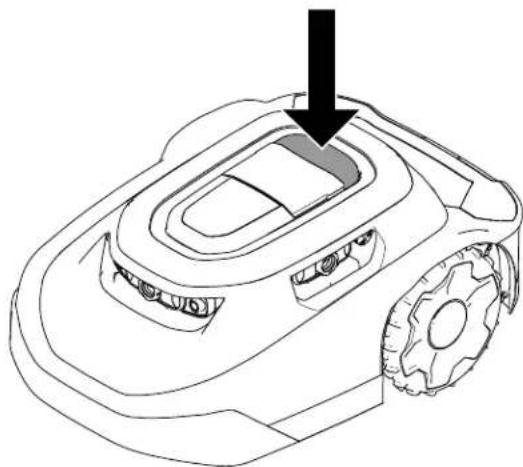

1. Appuyez sur le bouton Arrêt sur la tondeuse.

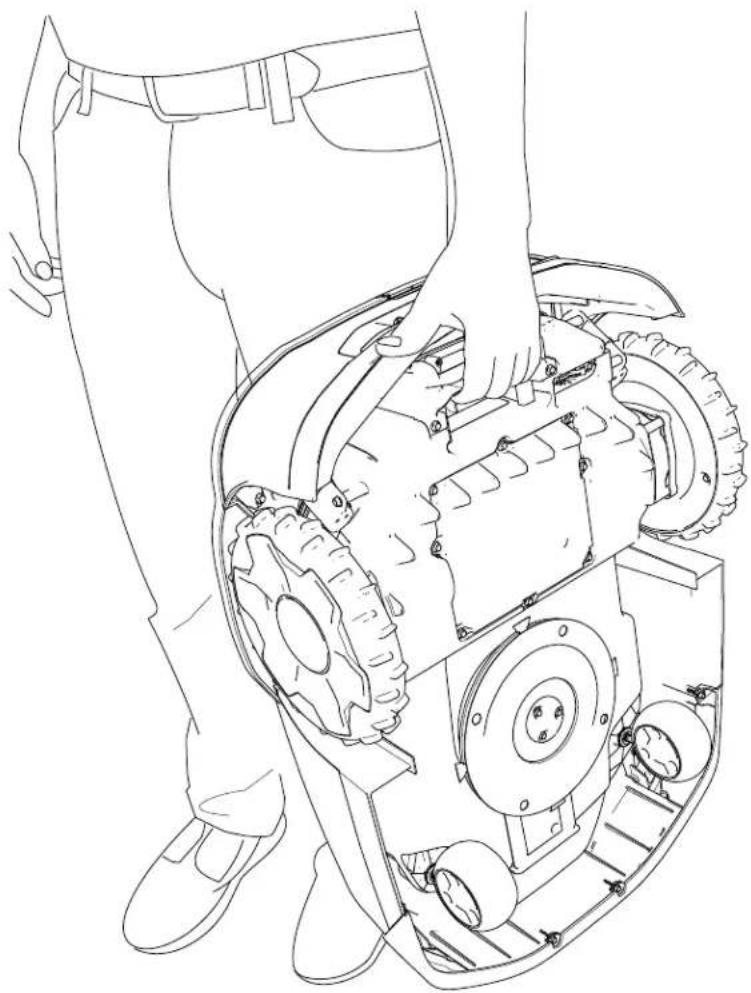

2. Soulevez la tondeuse en tenant les lames

éloignées du corps et emmenez-la manuellement loin de obstacle jusqu'à une autre zone de tonte. G530441

3. Saisissez le code à 4 chiffres .

4. Appuyez sur le bouton Reprise

pour reprendre la tonte ou sur le bouton Retour pour renvoyer la tondeuse vers la station de charge. Utilisation: Repositionner la tondeuse si elle reste coincée sur un obstacle Page 5–5 3469-130 CArrêt et démarrage manuels de la tondeuse Lorsque vous arrêtez manuellement la tondeuse, les fonctions autonomes sont désactivées. Saisissez le code à 4 chiffres pour activer la tondeuse.

1. Appuyez sur le bouton Arrêt sur la tondeuse.

2. Saisissez le code à 4 chiffres.

3. Appuyez sur le bouton Reprise pour reprendre la tonte ou appuyez sur le bouton Retour

pour renvoyer la tondeuse vers la station de charge. Connexion et charge de la tondeuse Activez la tondeuse puis appuyez sur le bouton Retour du panneau de commande pour renvoyer manuellement la tondeuse vers la station de charge. La tondeuse reste dans la station de charge jusqu'à sa charge complète ou jusqu'à la prochaine tonte programmée. Remarque : La tondeuse retourne automatiquement dans la station de charge si la batterie est trop faible. G431603G430093 3469-130C Page 5–6 Utilisation: Arrêt et démarrage manuels de la tondeuseInstallation d'un dispositif antivol en option Remarque : Le robot-tondeuse n'est pas équipé d'un dispositif antivol. Toutefois, le robot- tondeuse émet automatiquement une alarme s'il est retiré de la zone de travail ou s'il est transporté sans avoir saisi le code PIN auparavant. Les dispositif antivol peuvent être achetés séparément.

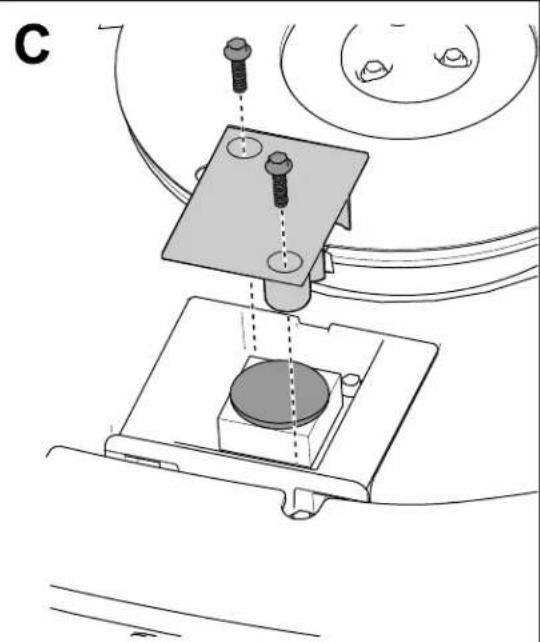

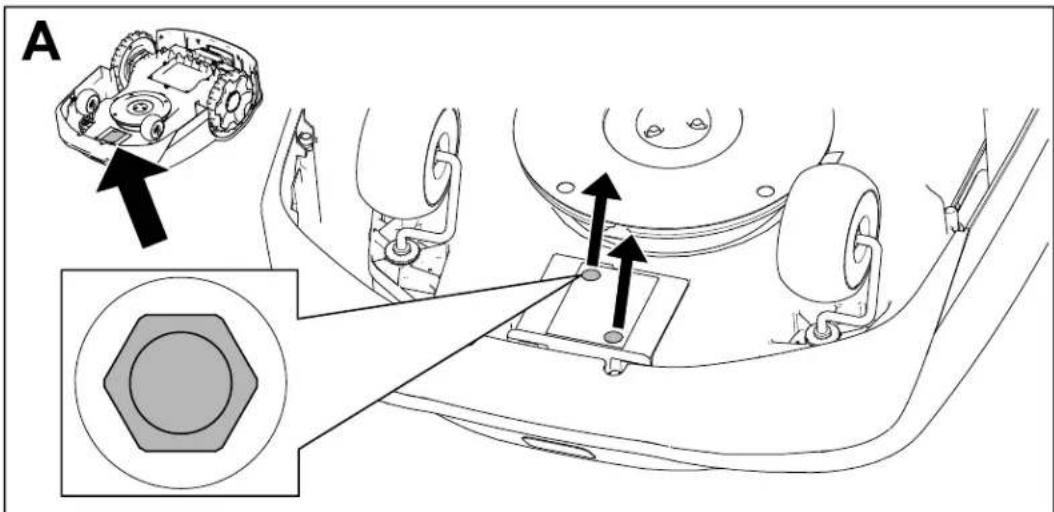

1. Retirez les vis du couvercle.

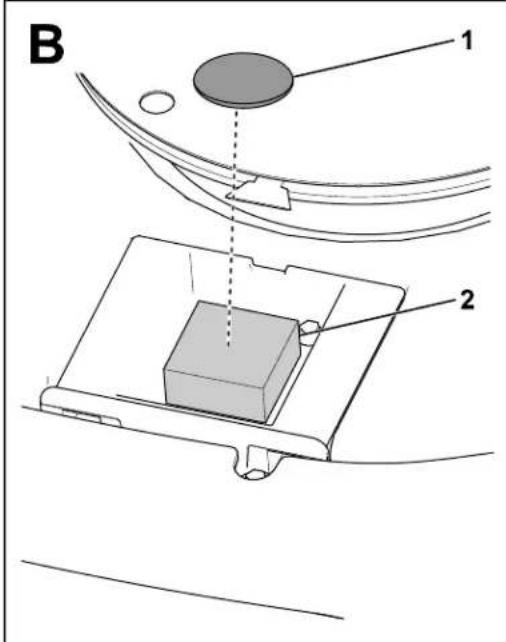

2. Placez le dispositif antivol

sur le coussin en mousse .

3. Fixez le couvercle avec les 2 vis retirées précédemment.

G464079 Utilisation: Installation d'un dispositif antivol en option Page 5–7 3469-130 CChapitre 6 Entretien Programme d'entretien recommandé Périodicité des entretiens Procédure d'entretien Tous les mois Nettoyez les protège-lentilles (plus fréquemment dans des conditions poussiéreuses, sales ou humides). Examinez les roues pivotantes. Toutes les 2 à 4 semaines Remplacez ou retournez les lames (suivant la fréquence de tonte). Tous les 3 mois Examinez les roues motrices. Tous les ans Remplacez des protège-lentilles (plus fréquemment dans des conditions poussiéreuses, sales ou humides). Examinez la prise de charge. Consignes de sécurité pendant l'entretien

• Avant de faire l'entretien de la machine, tournez la commande Marche/Arrêt sous la machine en position A RRÊT.

• N'autorisez pas les enfants à nettoyer ou à faire l'entretien de la machine.

• N'approchez pas les mains ou les pieds des pièces en mouvement sur et sous la machine.

• Les lames sont tranchantes et vous pouvez vous blesser gravement à leur contact. – Coupez le moteur. – Portez des gants anti-coupures pour effectuer l'entretien des lames. – Ne réparez pas et ne modifiez pas les lames.

• Vérifiez souvent que les lames de la machine ne sont pas usées ou endommagées.

• Remplacez les autocollants d'instruction ou de sécurité manquants ou endommagés au besoin.

• Débranchez le bloc d'alimentation de la prise secteur avant de commencer l'entretien ou le nettoyage, afin de réduire le risque de choc électrique.

• N'essayez pas de réparer, d'ouvrir ou de démonter la station de charge ou le bloc d'alimentation.

• Portez la station de charge chez un concessionnaire-réparateur agréé pour la faire réviser ou réparer. Ne démontez pas la station de charge. 3469-130 C Page 6–1 Entretien• Pour obtenir des résultats optimaux, utilisez uniquement des pièces de rechange et des accessoires d'origine Toro. Les pièces de rechange et accessoires d'une autre marque peuvent être dangereux, et leur utilisation risque d'annuler la garantie du produit. Consignes de sécurité pour la batterie et la station de charge

• Nettoyez la prise de charge de la tondeuse et/ou la station de charge avec un outil non conducteur (chiffon ou brosse souple), pour éviter tout risque de dommages.

• Si elles sont sales, essuyez les bornes de charge sur la station de charge et la tondeuse avec un chiffon propre et sec.

• Ne portez pas de bijoux et attachez les cheveux longs pour faire l'entretien de la batterie.

• N'essayez pas de démonter ou d'ouvrir la batterie.

• Maintenez la batterie propre et sèche.

• N'utilisez pas et ne chargez pas la tondeuse si elle est anormalement chaude ou dégage de la fumée ou une odeur inhabituelle.

• Les fuites de liquide de batterie peuvent irriter la peau et les yeux ou causer des brûlures chimiques.

• En cas de fuite de liquide de la batterie, évitez tout contact du liquide avec la peau ou les yeux. En cas de contact, lavez la zone affectée à grande eau et consultez un médecin.

• Utilisez un absorbant inerte, tel du sable, pour nettoyer le liquide de batterie renversé.

• Mettez la batterie usagée au rebut en respectant la réglementation.

• Ne jetez pas la batterie au feu. L'élément pourrait exploser. Vérifiez si la réglementation locale stipule des procédures de mise au rebut spéciales.

• PRUDENCE – la batterie peut présenter un risque d'incendie, d’explosion ou de brûlure chimique en cas de mauvais traitement. – Ne démontez pas la batterie. – Remplacez toujours la batterie par une batterie agréée ; l'utilisation de tout autre type de batterie peut entraîner un incendie ou des blessures. – Rangez la batterie hors de la portée des enfants. Entretien: Consignes de sécurité pour la batterie et la station de charge Page 6–2 3469-130 CEntretien de la batterie Débranchement de la batterie

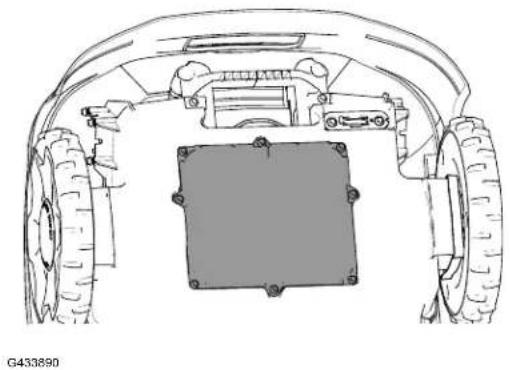

1. Tournez la commande Marche/Arrêt à la position ARRÊT.

2. Avec une douille de 7 mm, retirez les 8 vis et le

couvercle de la batterie. G433889

3. Retirez les vis de fixation de la batterie.

4. Débranchez les 2 connecteurs de faisceau de

la batterie. 3469-130C Page 6–3 Entretien: Entretien de la batterieBranchement de la batterie

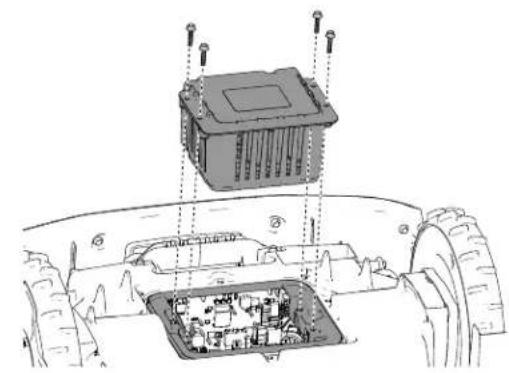

1. Branchez les 2 connecteurs de faisceau sur la batterie.

2. Fixez la batterie à l'aide des vis retirées

3. Posez le couvercle de la batterie.

4. Tournez la commande Marche/Arrêt en

5. Placez la tondeuse dans la station de charge

pour la charger. Entretien: Entretien de la batterie Page 6–4 3469-130 CRemplacement des roues Dépose des roues

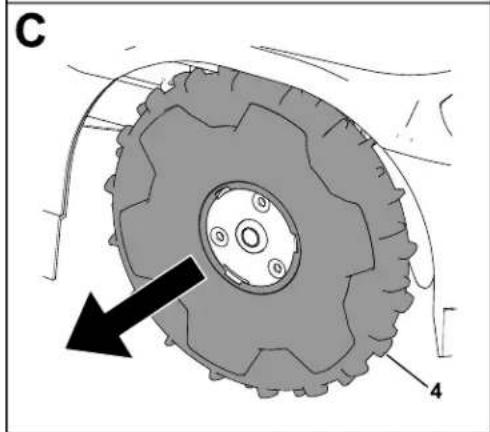

1. Appuyez sur le bouton Arrêt et attendez l'arrêt complet de toutes les pièces mobiles.

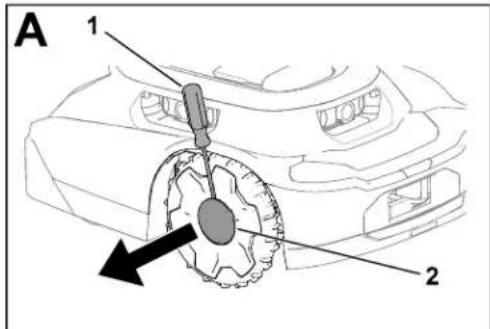

2. Avec un tournevis à lame plate , retirez le

cache-moyeu de la roue .

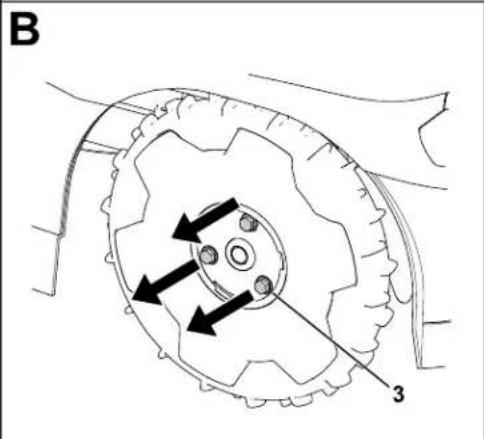

3. Retirez les 3 boulons

3469-130C Page 6–5 Entretien: Remplacement des rouesMontage des roues G430569 Entretien: Remplacement des roues Page 6–6 3469-130 CRemplacement des lames Gardez toujours les lames bien affûtées. Les lames bien affûtées permettent d'obtenir une coupe nette sans arracher ou déchiqueter les brins d'herbe. ATTENTION Les lames sont tranchantes et vous pouvez vous blesser gravement à leur contact. Portez des gants anti-coupures et procédez avec précaution quand vous remplacez ou nettoyez les lames.

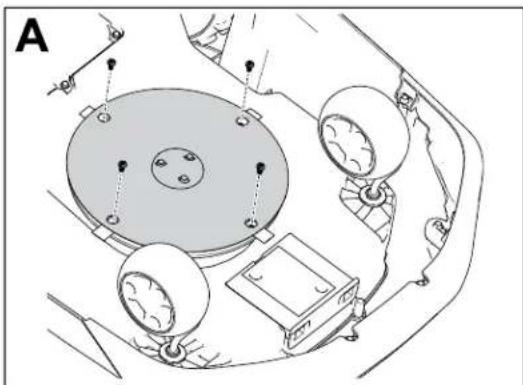

1. Tournez la commande Marche/Arrêt à la position A

2. Retournez la tondeuse.

3. Faites tourner le disque des lames jusqu'à ce

que les trous soient en face des vis.

4. Avec un tournevis cruciforme, retirez les vis et

5. Nettoyez les débris sur le système de coupe.

6. La première fois que l'intervalle d'entretien

d'un jeu de lames est atteint, vous pouvez retourner les lames et les remonter sur la tondeuse avec les vis existantes. Remarque : Les deux côtés des lames ont des bords tranchants qui permettent de tondre. Un jeu de lames ne doit être retournés qu'une seule fois.

7. Si vous montez des lames neuves ou si les

deux côtés des lames ont été utilisés, montez les lames avec les vis fournies. Remarque : Mettez au rebut les lames et les vis existantes lorsque les deux côtés des lames ont été utilisés, ou si les lames sont endommagées.

8. Retournez la tondeuse.

9. Tournez la commande Marche/Arrêt en

10. Appuyez sur le bouton Reprise sur le panneau

de commande. 3469-130C Page 6–7 Entretien: Remplacement des lamesNettoyage Nettoyage de la tondeuse et de la station de charge IMPORTANT Ne lavez pas la tondeuse au jet haute pression car l'eau peut endommager les éléments électroniques. Nettoyez la tondeuse à l'air comprimé. IMPORTANT Nettoyez la prise de charge de la tondeuse et/ou la station de charge avec un outil non conducteur (chiffon ou brosse souple), pour éviter tout risque de dommages. PRUDENCE Les objets métalliques pourraient toucher les bornes positive et négative en même temps et provoquer ainsi un court-circuit de la batterie. La batterie ou le conducteur pourrait surchauffer et vous brûler, causant ainsi des blessures légères ou modérées. N'utilisez pas d'objet métallique pour nettoyer la zone autour de la batterie.

1. Tournez la commande Marche/arrêt de la tondeuse en position A

RRÊT et attendez l'arrêt de toutes les pièces mobiles.

2. Débranchez le bloc d'alimentation de la station de charge.

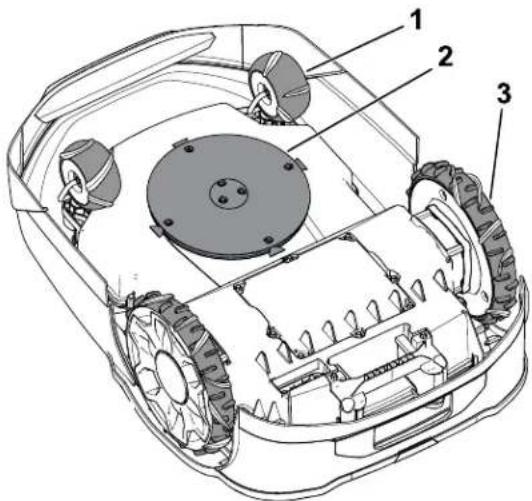

3. Retournez la tondeuse.

4. Nettoyez les déchets ou dépôts d'herbe sur les

roues pivotantes et les roues motrices .

5. Éliminez les déchets d'herbe et autres débris

sur le boîtier de la tondeuse avec un chiffon humide ou une brosse souple

Vérifiez qu'aucune obstruction ne gêne la face supérieure de la tondeuse (par ex. bâton coincé ou accumulation de débris). Entretien: Nettoyage Page 6–8 3469-130 CNettoyage de la tondeuse et de la station de charge (suite) G530536

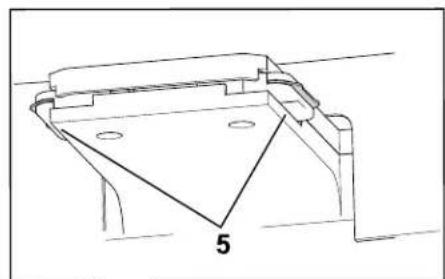

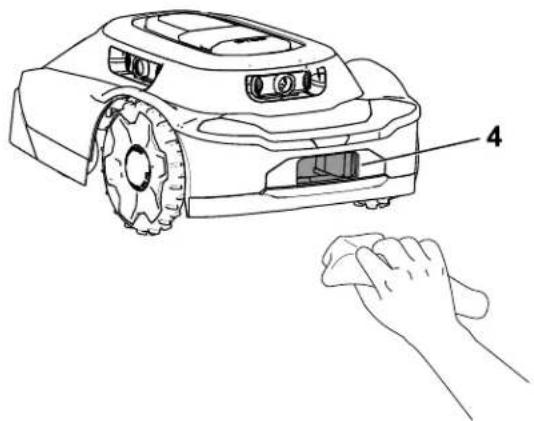

6. Nettoyez la prise de charge de la tondeuse

avec un chiffon propre ou une brosse souple non conductrice

7. Nettoyez les bornes de la station de charge

avec un chiffon propre ou une brosse souple non conductrice

8. Retournez la tondeuse.

9. Placez la commande Marche/Arrêt de la

tondeuse en position M ARCHE.

10. Branchez le bloc d'alimentation de la station

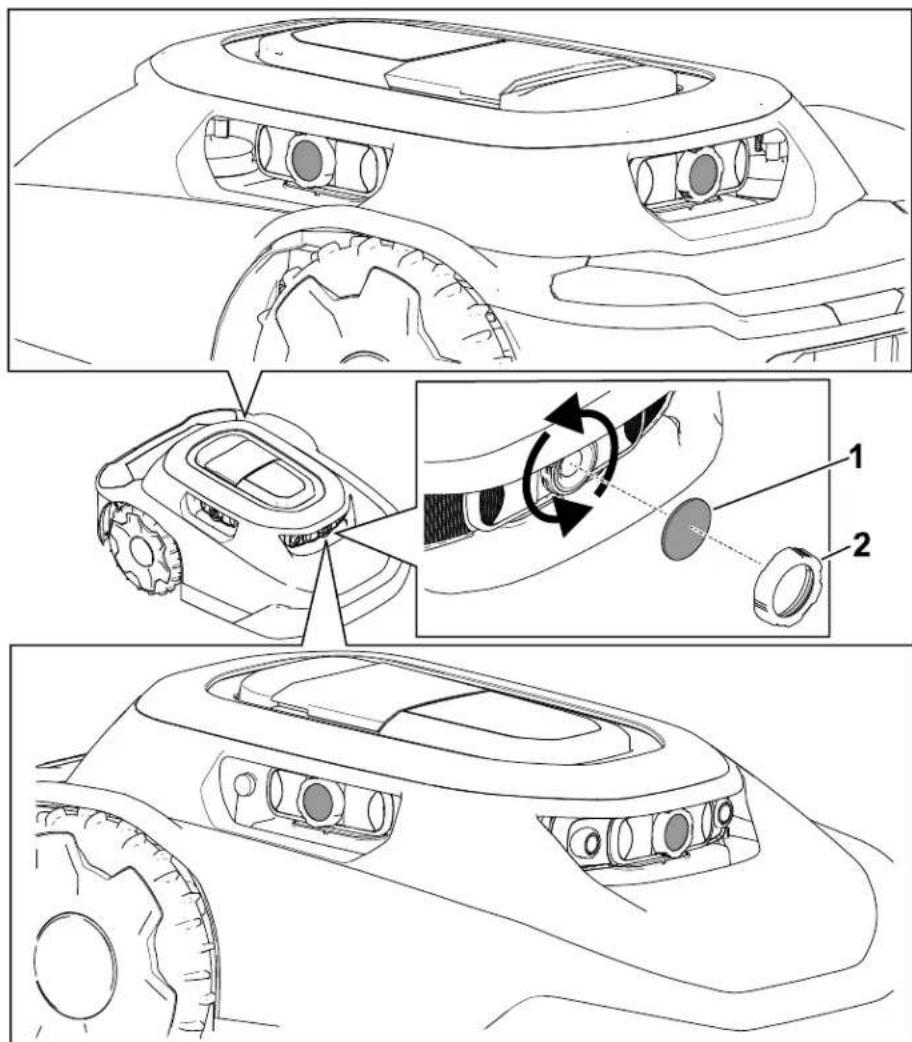

de charge. 3469-130C Page 6–9 Entretien: NettoyageNettoyage ou remplacement des protège-lentilles Nettoyez les protège-lentilles avec une brosse souple sèche et/ou un chiffon microfibre propre. Reportez-vous à la figure ci-dessous pour connaître l'emplacement des lentilles et savoir comment remplacez les protège-lentilles. Remplacez les protège-lentilles en dévissant les capuchons et en déposant les protège-lentilles. Élimination des déchets Les batteries sont polluantes pour l'environnement. Débarrassez-vous en conformément à la réglementation nationale et locale en matière d'environnement. Entretien: Nettoyage Page 6–10 3469-130 CChapitre 7 Remisage Consignes de sécurité pour le remisage Lorsque la tondeuse ne sert pas, remisez-la dans un local sec et sécurisé, et hors de portée des enfants ou des utilisateurs non autorisés. Préparation au remisage hors-saison ATTENTION Un remisage incorrect de la tondeuse et de sa batterie peut augmenter le risque d'incendie et/ou de choc électrique, ce qui peut entraîner des blessures et/ou des dommages matériels.

• Débranchez et retirez la batterie de la tondeuse avant de remiser la tondeuse et/ou sa batterie chez vous.

• Suivez les instructions de remisage de la tondeuse. IMPORTANT Remisez la tondeuse dans un endroit frais (0 °C à 23 °C) et sec (< 65 % humidité relative) exempt de poussière excessive et de produits chimiques ou de gaz corrosifs. La température de stockage de la batterie a un impact sur sa vie utile à long terme. Le remisage prolongé à des températures extrêmes réduit la vie utile des batteries. IMPORTANT Rangez la tondeuse, le bloc d'alimentation et la station de charge hors de portée des enfants, à l'écart des agents corrosifs, tels que produits chimiques de jardinage et sels de déglaçage, et à l'abri d'une exposition prolongée à la neige et à la glace. Rangez la tondeuse, le bloc d'alimentation et la station de charge dans un endroit frais et sec, si la tondeuse ne doit pas servir pendant plus d'un mois. 3469-130 C Page 7–1 Remisage1. Chargez la tondeuse au maximum.

2. Appuyez sur le bouton Arrêt sur la tondeuse.

3. Retirez la tondeuse de la station de charge.

4. Tournez la commande Marche/Arrêt à la position A

5. Débranchez la batterie et retirez-la de la tondeuse.

6. Nettoyez le boîtier de la tondeuse avec un chiffon ou une brosse souple, et enlevez les

déchets d'herbe, les débris et la saleté sur les parties extérieures du carénage et sur le haut du boîtier.

7. Pour préparer la tondeuse en vue de la prochaine saison, vérifiez l'état des lames et

remplacez-les si nécessaire.

8. Avant de remiser la station de charge à l'intérieur, débranchez le bloc d'alimentation et

le câble basse tension de la station de charge. Remisage: Préparation au remisage hors-saison Page 7–2 3469-130 CChapitre 8 Dépannage La tondeuse n'entame pas un cycle de tonte. Cause possible Solution La commande Marche/Arrêt sous la tondeuse est en position A RRÊT. Placez la commande Marche/Arrêt en position MARCHE. Le guidon est encore en place sur la tondeuse. Retirez le guidon de la tondeuse et rangez- le sur la station de charge. La tondeuse est coincée sur un objet. Écartez la tondeuse de l'objet. La tondeuse est poussée contre un objet. Écartez la tondeuse de l'objet. La tondeuse se trouve sur une pente trop raide. Placez la tondeuse sur une pente de 25° ou moins. La tondeuse est verrouillée. Si le voyant de verrouillage/déverrouillage est allumé sur le panneau de commande, saisissez le code PIN sur le clavier, puis appuyez sur le bouton Reprise ou Retour. La tondeuse heurte un objet, ne change pas de direction. Cause possible Solution Obstruction entre le carénage et le châssis. Retirez l'obstruction entre le carénage et le châssis. La tondeuse ne bouge pas. Cause possible Solution De la boue ou de l'herbe se sont accumulées sur les roues motrices. Nettoyez la boue et l'herbe sur les roues motrices jusqu'à ce les sculptures des roues soient visibles. 3469-130 C Page 8–1 DépannageLa station de charge n'est pas alimentée. Cause possible Solution Pas d'alimentation au niveau de la prise secteur du domicile. Réarmez le disjoncteur du domicile. La LED de la station de charge s'allume quand le courant est rétabli. Le bloc d'alimentation n'est pas branché sur la prise secteur du domicile. Branchez le bloc d'alimentation sur la prise secteur. La LED de la station de charge s'allume quand le courant est rétabli. Pas de connexion entre le bloc d'alimentation et la station de charge. Branchez le bloc d'alimentation sur la station de charge. La LED de la station de charge s'allume quand le courant est rétabli. Une des roues pivotantes fonctionne mal. Cause possible Solution La roue pivotante ne pivote pas ou ne roule pas. Nettoyez la roue pivotante et le pivot en métal. Le roulement de la roue pivotante est endommagé. Vérifiez l'usure des roulements et assurez- vous qu'ils tournent librement. Remplacez le roulement au besoin. La tonte n'est pas uniforme. Cause possible Solution Les lames sont émoussées. Remplacez les 4 lames. Dépannage: Préparation au remisage hors-saison Page 8–2 3469-130 CPas de connexion Bluetooth® entre la tondeuse et le téléphone. Cause possible Solution La fonction Bluetooth de votre téléphone est désactivée. Activez la fonction Bluetooth de votre téléphone. Votre téléphone n'est pas connecté à la tondeuse.

1. Ouvrez les paramètres de votre

2. Rafraîchissez la liste des appareils

connectés sur votre téléphone et vérifiez que le téléphone est connecté au hub/à la tondeuse.

3. Si votre téléphone n'est pas connecté

au hub/à la tondeuse, couplez-le au hub/à la tondeuse. Pas de connexion sans fil entre la tondeuse et le hub. Cause possible Solution Pas de signal sans fil en provenance du routeur Wi-Fi. Redémarrez le routeur Wi-Fi en débranchant puis en rebranchant son cordon d'alimentation. Attendez 30 à 60 secondes avant de rebrancher le cordon d'alimentation. Pas de signal sans fil en provenance du hub et le symbole du globe n'est pas allumé sur le hub. Redémarrez le hub en débranchant puis en rebranchant son cordon d'alimentation. Attendez 30 à 60 secondes avant de rebrancher le cordon d'alimentation. La tondeuse est à l'extérieur de la limite de la propriété. Ramenez la tondeuse dans votre propriété. La tondeuse ne se charge pas. Cause possible Solution Une obstruction gêne la station de charge. Vérifiez si des obstructions se trouvent dans la station de charge. Éliminez les obstructions. Une obstruction gêne la prise de charge de la tondeuse. Vérifiez si des obstructions se trouvent dans la prise de charge. Éliminez les obstructions. 3469-130C Page 8–3 Dépannage: Préparation au remisage hors-saisonCause possible Solution Les bornes de charge de la station de charge sont encrassées. Nettoyez les bornes de charge. La commande Marche/Arrêt de la tondeuse est en position A RRÊT.

1. Tournez la commande Marche/Arrêt en

charge est allumé en vert.

3. Si la tondeuse est dans la station de

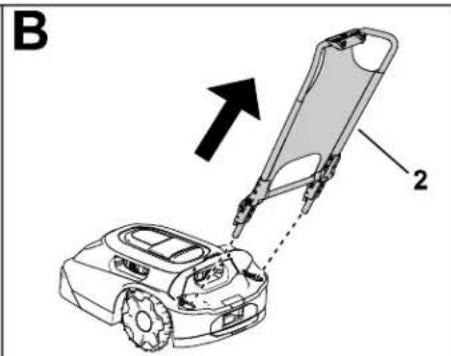

charge et que le voyant est rouge, l'aimant est peut-être manquant du carénage de la tondeuse. Contactez un concessionnaire-réparateur agréé. Le guidon semble desserré quand vous poussez la tondeuse manuellement. Cause possible Solution Le levier à came du guidon est desserré. Resserrez le levier à came. Dépannage: Préparation au remisage hors-saison Page 8–4 3469-130 CChapitre 9 Glossaire Avis Message signalant à l'utilisateur une erreur de l'opérateur ou tout incident pouvant entraîner une pause ou un arrêt du travail et pouvant nécessiter l'intervention de l'utilisateur. Appli Abréviation d'application logicielle. Programme informatique sur un appareil mobile qui exécute une ou plusieurs tâches. Également appelé application ou appli mobile. Autonome Fonctions automatiques d'une machine qui fonctionnent en mode autonome pendant tous les cycles de fonctionnement de la machine. Limite Quelque chose qui indique ou fixe une limite ou une étendue. Pour un robot, il s'agit de la ligne extérieure à ne pas franchir d'une zone d'utilisation, d'une voie ou d'une zone de passage ou d'une zone d'exclusion. Également appelé périmètre. Capteur de choc Capteur électronique utilisé pour détecter et enregistrer un contact physique. Également appelé capteur tactile. Station de charge Installation de charge automatique de la batterie située sur ou dans la zone de travail. Vision ordinateur La façon dont un robot « voit » ce qui l'entoure, en rassemblant les données des capteurs et les images qu'il crée pour réagir à son environnement. Zone d'exclusion Une zone enregistrée par l'utilisateur dans laquelle le robot ne doit pas entrer. Anomalie Conséquence d'une erreur mécanique, de capteur ou de logiciel, nécessitant un entretien ou une réparation de la machine, du capteur ou du code logiciel. 3469-130 C Page 9–1 GlossaireTâche Le travail réalisé par un robot à un moment donné à l'intérieur de la zone d'utilisation. Localisation Processus consistant à déterminer la position d'un robot mobile par rapport à son environnement. La localisation est une compétence fondamentale exigée par un robot car la connaissance de sa position est nécessaire pour prendre des décisions sur ses actions à venir. Zone de tonte Zone dans laquelle le robot peut fonctionner de manière autonome. La zone est à l'intérieur d'une limite. Le terme général « fonctionnement » peut être remplacé par des termes plus précis décrivant la tâche, comme « tonte », « déblayage » et « excavation de tranchée ». Navigation Capacité d'un robot à déterminer sa position dans son cadre de référence et à planifier ensuite une trajectoire vers un objectif. Obstacle Objet ou état du sol qui peut causer des dommages ou qui est endommagé, s'il entre en contact ou se heurte à la machine. Évitement d'obstacle Processus consistant à éviter une collision avec un obstacle sur la trajectoire d'un robot en effectuant une manœuvre de contournement de l'obstacle. Détection d'obstacle Processus consistant à détecter des objets ou des types de terrain qui entravent le mouvement d'un robot. Un robot peut utiliser l'évitement d'obstacle pour contourner un obstacle. Capteur d'obstacle Dispositif qui détecte le contact de la machine avec une personne ou un obstacle. Trajectoire Itinéraire qu'un robot est programmé pour parcourir. Dans le cadre d'une tâche, une trajectoire peut relier plusieurs terrains ou voies. Robot Machine conçue pour exécuter automatiquement une ou plusieurs tâches. Par exemple, un robot peut détecter, calculer et agir. Il doit pouvoir être équipé de capteurs qui lui fournissent des données et des informations sur l'espace physique qui l'entoure. Il doit être capable de calculer afin de prendre des décisions en fonction de sa programmation et de ses données. Glossaire: Préparation au remisage hors-saison Page 9–2 3469-130 CRobot (suite) Pour être défini comme robot, il doit être capable de se déplacer dans un monde physique ou de le modifier d'une manière ou d'une autre. Détection Le retour d'information de l'environnement du robot, qui permet à celui-ci de réagir en conséquence. Les données de détection peuvent provenir de divers types de capteurs. Capteur Dispositif qui réagit à des stimuli physiques (notamment, mais sans s'y limiter, chaleur, lumière, son, pression, magnétisme et mouvement) et transmet le signal ou les données qui en résultent en fournissant une mesure, en actionnant une commande ou les deux. Par exemple, un capteur peut estimer l'état d'un robot et de son environnement. Cette information est envoyée à un contrôleur pour activer le comportement approprié. Un robot a besoin d'informations détaillées sur son environnement pour fonctionner de manière efficace. Voie de passage Voie autonome, sans tonte, utilisée uniquement par le robot pour se déplacer d'une zone de tonte à une autre. Voie autonome précise qui traverse, coupe ou se connecte à une autre voie de passage, zone de passage ou zone d'utilisation. Zone de travail Toute zone définie dans laquelle la machine peut fonctionner automatiquement. 3469-130C Page 9–3 Glossaire: Préparation au remisage hors-saisonProposition 65 de Californie – Information concernant cet avertissement En quoi consiste cet avertissement ? Certains produits commercialisés présentent une étiquette d'avertissement semblable à ce qui suit :

AVERTISSEMENT : Cancer et troubles de la reproduction – www.p65Warnings.

ca.gov. Qu’est-ce que la Proposition 65 ? La Proposition 65 s'applique à toute société exerçant son activité en Californie, qui vend des produits en Californie ou qui fabrique des produits susceptibles d'être vendus ou importés en Californie. Elle stipule que le Gouverneur de Californie doit tenir et publier une liste des substances chimiques connues comme causant des cancers, malformations congénitales et/ou autres troubles de la reproduction. Cette liste, qui est mise à jour chaque année, comprend des centaines de substances chimiques présentes dans de nombreux objets du quotidien. La Proposition 65 a pour objet d'informer le public quant à l'exposition à ces substances chimiques. La Proposition 65 n'interdit pas la vente de produits contenant ces substances chimiques, mais impose la présence d'avertissements sur tout produit concerné, sur son emballage ou sur la documentation fournie avec le produit. D’autre part, un avertissement de la Proposition 65 ne signifie pas qu’un produit est en infraction avec les normes ou exigences de sécurité du produit. D'ailleurs, le gouvernement californien a clairement indiqué qu'un avertissement de la Proposition 65 « n'est pas une décision réglementaire quant au caractère « sûr » ou « dangereux » d'un produit ». Bon nombre de ces substances chimiques sont utilisées dans des produits du quotidien depuis des années, sans aucun effet nocif documenté. Pour plus de renseignements, rendez-vous surhttps://oag.ca.gov/prop65/faqs-view-all. Un avertissement de la Proposition 65 signifie qu’une société a soit (1) évalué l’exposition et conclu qu’elle dépassait le « niveau ne posant aucun risque significatif » ; soit (2) choisi d’émettre un avertissement simplement sur la base de sa compréhension quant à la présence d’une substance chimique de la liste, sans tenter d’en évaluer l’exposition. Cette loi s’applique-t-elle partout ? Les avertissements de la Proposition 65 sont exigés uniquement en vertu de la loi californienne. Ces avertissements sont présents dans tout l'état de Californie, dans des environnements très variés, notamment mais pas uniquement les restaurants, magasins d'alimentations, hôtels, écoles et hôpitaux, et sur un vaste éventail de produits. En outre, certains détaillants en ligne et par correspondance fournissent des avertissements de la Proposition 65 sur leurs sites internet ou dans leurs catalogues. Quelles différences entre les avertissements de Californie et les limites fédérales ? Les normes de la Proposition 65 sont souvent plus strictes que les normes fédérales et internationales. Diverses substances nécessitent d'afficher un avertissement de la Proposition 65 à des niveaux largement inférieurs à ceux imposés par les exigences fédérales. Par exemple, la norme de la Proposition 65 en matière d’avertissements pour le plomb se situe à 0,5 μg/jour, soit bien moins que les normes fédérales et internationales. Pourquoi l'avertissement ne figure-t-il pas sur tous les produits similaires ?

• Pour les produits commercialisés en Californie, l'étiquetage Proposition 65 est exigé, tandis qu’il ne l’est pas sur des produits similaires commercialisés ailleurs.

• Il se peut qu’une société impliquée dans un procès lié à la Proposition 65 et parvenant à un accord soit obligée d’utiliser les avertissements de la Proposition 65 pour ses produits, tandis que d’autres sociétés fabriquant des produits semblables peuvent ne pas être soumises à cette obligation.

• L'application de la Proposition 65 n'est pas uniforme.

• Certaines sociétés peuvent choisir de ne pas indiquer d'avertissements car elles considèrent qu'elles n'y sont pas obligées au titre de la Proposition 65 ; l'absence d'avertissements sur un produit ne signifie pas que le produit ne contient pas de substances de la liste à des niveaux semblables.Pourquoi cet avertissement apparaît-il sur les produits Toro ? Toro a choisi de fournir aux consommateurs le plus d'informations possible afin qu'ils puissent prendre des décisions éclairées quant aux produits qu'ils achètent et utilisent. Toro fournit des avertissements basés, dans certains cas, sur ses connaissances quant à la présence de l'une ou plusieurs des substances chimiques de la liste, sans en évaluer le niveau d'exposition, car des exigences de limites ne sont pas fournies pour tous les produits chimiques de la liste. Bien que l'exposition associée aux produits Toro puisse être négligeable ou parfaitement dans les limites « sans aucun risque significatif », par mesure de précaution, Toro a décidé de fournir les avertissements de la Proposition 65. De plus, en l'absence de ces avertissements, Toro pourrait faire l'objet de poursuites par l'État de Californie ou par des particuliers cherchant à faire appliquer la Proposition 65, et donc être assujettie à d'importantes pénalités.Manual del operador Robot cortacésped Haven™ para 3000 m
