KV9L - Réfrigérateur BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur à lait
Marque	Bartscher
Modèle	KV9L
Numéro d'article	190089
Usage conforme	Refroidissement du lait pour distributeur automatique de café
Dimensions (L x P x H)	225 x 450 x 455 mm
Dimensions intérieures (L x P x H)	160 x 190 x 280 mm
Poids	13,8 kg
Contenance	9 litres
Nombre de briques de lait (1 L)	3 Tetra Pak®
Plage de température	0 °C à 8 °C
Température ambiante max.	32 °C
Classe climatique	N, T
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance	0,068 kW
Réfrigérant / quantité	R600a / 10,8 g
Type de refroidissement	Air ventilé
Dégivrage	Automatique
Isolation	Cyclopentane
Matériau extérieur	Tôle d'acier, revêtement par poudre
Matériau intérieur	Plastique ABS
Porte	1 porte battante, ouverture à droite (non interchangeable)
Verrouillable	Oui (avec clé fournie)
Éclairage	LED, s'allume à l'ouverture de la porte

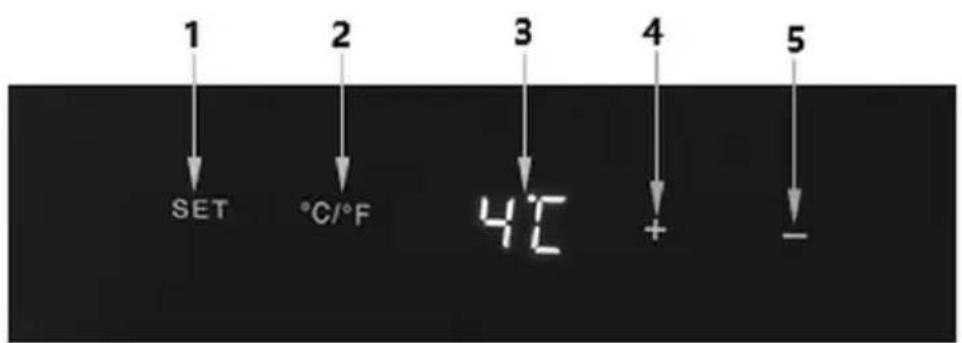

Régulation de température	Électronique tactile, par incréments de 1 °C
Affichage	Numérique
Passages pour tuyau à lait	2 à gauche, 2 à droite (∅ 9,8 mm / 12,3 mm)
Accessoires inclus	4 couvercles ∅ 9,8 mm, 4 couvercles ∅ 12,3 mm, 1 couvercle de passage, 1 clé
Nettoyage du condenseur	Au moins 1 fois par mois
Maintenance	Contrôle annuel par un technicien
Garantie	24 mois à compter de la date d'achat

FOIRE AUX QUESTIONS - KV9L BARTSCHER

Quelle est la capacité du réfrigérateur KV9L ?

Le réfrigérateur à lait Bartscher KV9L a une contenance de 9 litres, permettant d'accueillir jusqu'à 3 briques de lait Tetra Pak® de 1 litre chacune.

Comment régler la température sur le KV9L ?

La température se règle via le panneau de commande tactile. Appuyez sur la touche SET, puis utilisez les touches + et - pour ajuster par paliers de 1 °C. La plage est de 0 à 8 °C.

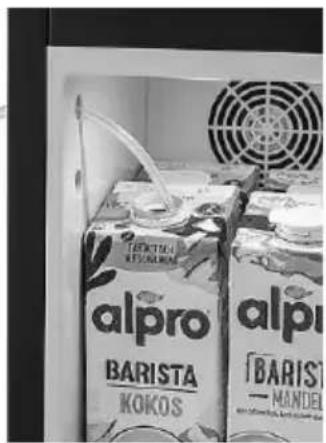

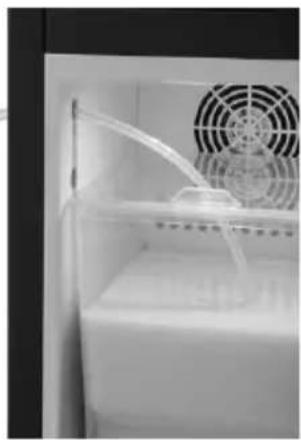

Comment installer les tuyaux à lait ?

Dévissez les couvercles des passages latéraux (gauche ou droite) adaptés au diamètre de votre tuyau (9,8 mm ou 12,3 mm). Passez le tuyau à lait par l'ouverture et placez une extrémité dans la brique de lait ou le réservoir, l'autre dans la machine à café.

Le réfrigérateur ne refroidit pas suffisamment, que faire ?

Vérifiez que les orifices d'aération ne sont pas obstrués, que le condenseur est propre (nettoyez-le avec un aspirateur) et que la température ambiante ne dépasse pas 32 °C. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'intérieur du KV9L ?

Débranchez l'appareil et retirez les produits. Nettoyez l'intérieur avec un chiffon doux imbibé d'eau chaude et éventuellement un détergent doux. Rincez à l'eau claire et séchez soigneusement. Laissez la porte ouverte pour un séchage complet.

Puis-je inverser le sens d'ouverture de la porte ?

Non, le sens d'ouverture de la porte est fixe à droite et n'est pas interchangeable selon le manuel.

Que faire en cas de fuite de réfrigérant ?

En cas de fuite du réfrigérant R600a (inflammable), débranchez immédiatement l'appareil, supprimez toute source d'inflammation, aérez la pièce et contactez le service après-vente. Évitez tout contact avec les yeux.

Comment remplacer la lampe LED ?

Débranchez l'appareil. Dévisez le boîtier de la lampe avec un tournevis, retirez l'ancienne lampe et remplacez-la par une lampe LED identique. Revissez le boîtier.

L'appareil fait du bruit, est-ce normal ?

Si l'appareil n'est pas de niveau, il peut vibrer. Placez-le sur une surface stable et réglez les pieds. Vérifiez qu'il ne touche pas d'autres objets. Si le bruit persiste, contactez le service technique.

Comment dégivrer le réfrigérateur ?

Le KV9L est équipé d'un dégivrage automatique. Aucune action manuelle n'est nécessaire. N'utilisez jamais d'objets mécaniques ou de sources de chaleur pour accélérer le dégivrage.

MODE D'EMPLOI KV9L BARTSCHER

Hotline technique : [phone]

Allemagne

www.bartscher.com

Version: 1.0

Date de création : 2024-04-12

Manuel d'utilisation original

1 Sécurité .... 2

1.1 Explication des avertissements....2
1.2 Consignes de sécurité .... 3
1.3 Utilisation conforme à l'usage 6
1.4 Utilisation non conforme à l'usage 6

2 Généralités ....7

2.1 Responsabilité et garantie 7
2.2 Protection des droits d'auteur 7
2.3 Déclaration de conformité 7

3 Transport, emballage et stockage 8

3.1 Inspection suite au transport....8
3.2 Emballage 8
3.3 Stockage 8

4 Paramètres techniques....9

4.1 Indications techniques 9
4.2 Fonctions de l'appareil 10
4.3 Éléments de l'appareil.... 11

5 Installation et utilisation 12

5.1 Installation.... 12
5.2 Utilisation 14

6 Nettoyage et maintenance....17

6.1 Consignes de sécurité pour le nettoyage.... 17
6.2 Nettoyage 18
6.3 Maintenance 18

7 Défaillances possibles....19

8 Élimination des déchets....20

Avant d'utiliser l'appareil, lire attentivement la notice et la conserver en un lieu facilement accessible !

La présente notice d'utilisation décrit l'installation, la manipulation et la maintenance de l'appareil, elle est une source d'informations importante et un ouvrage de référence. La connaissance de toutes les consignes de sécurité et d'utilisation comprises dans la présente notice est une condition indispensable pour assurer le fonctionnement correct et en toute sécurité de l'appareil. S'appliquent également les règles de prévention des accidents, les normes de sécurité au travail et la réglementation en vigueur dans le pays d'installation de l'appareil.

Avant d'utiliser l'appareil et surtout, avant de le mettre en marche, lire attentivement la présente notice d'utilisation pour éviter tout dommage ou blessure. Une utilisation incorrecte peut endommager l'appareil.

La présente notice d'utilisation fait partie intégrante du produit et doit être gardée directement à proximité de l'appareil et rester accessible à tout moment. En cas de cession de l'appareil, la présente notice d'utilisation doit être également fournie avec l'appareil.

1 Sécurité

L'appareil est conçu d'après les règles techniques en vigueur. Cependant, l'appareil peut constituer une source de dangers, s'il n'est pas utilisé correctement ou conformément à son usage. Toutes les personnes qui utilisent l'appareil doivent se tenir aux indications mentionnées dans la présente notice d'utilisation et respecter les consignes de sécurité.

1.1 Explication des avertissements

Les indications importantes relatives à la sécurité ainsi que les avertissements sont désignés dans la présente notice par des mentions d'avertissement adéquates. Ces indications doivent être impérativement respectées, pour éviter les accidents, les blessures et les dommages matériels.

DANGER!

La mention d'avertissement DANGER avertit contre les risques qui peuvent entraîner des blessures graves ou la mort, s'ils ne sont pas évités.

AVERTISSEMENT !

La mention AVERTISSEMENT avertit contre les risques qui peuvent entraîner des blessures graves, moyennement graves ou la mort, s'ils ne sont pas évités.

ATTENTION!

La mention ATTENTION avertit contre les risques qui peuvent entraîner des blessures légères ou moyennes, s'ils ne sont pas évités.

ATTENTION!

La mention ATTENTION indique un éventuel dommage matériel lié au non-respect des consignes de sécurité.

REMARQUE!

Le symbole REMARQUE indique à l'utilisateur les informations et les consignes relatives à l'utilisation de l'appareil.

1.2 Consignes de sécurité

Courant électrique

• Une tension de secteur trop élevée ou une installation incorrecte peuvent entraîner un risque de choc électrique.
• L'appareil peut être branché à l'électricité uniquement si les données sur la plaque signalétique correspondent à la tension de secteur.
• Pour éviter les courts-circuits, ne pas mouiller l'appareil.
• Si des défaillances apparaissent lors du fonctionnement de l'appareil, le débrancher immédiatement de l'alimentation électrique.
• Ne pas toucher la fiche avec les mains mouillées.
• Ne jamais saisir l'appareil, s'il tombe dans l'eau. Débrancher immédiatement l'appareil de l'alimentation électrique.
• Toute réparation ou ouverture du boîtier de l'appareil doit être réalisée par un personnel spécialisé et un service agréé.

• Ne pas déplacer l'appareil en le tenant par le câble.

• Éviter tout contact du câble de raccordement avec des sources de chaleur et des éléments pointus et tranchants.

• Ne pas plier, serrer ou nouer le câble de raccordement.
• Dérouler complètement le câble de raccordement.
• Ne jamais placer l'appareil ou tout autre objet sur le câble de raccordement.
  • Pour débrancher l'appareil de l'alimentation électrique, toujours tirer par la fiche.
• Ne pas utiliser l'appareil si le câble d'alimentation est endommagé. Si le câble d'alimentation est endommagé, le faire remplacer par le service d'entretien ou un électricien qualifié, afin d'éviter les risques.

Danger d'incendie / danger matériaux inflammables / danger d'explosion !

• Ne pas utiliser d'autres appareils électriques à l'intérieur de l'appareil.
• Ne pas stocker ou utiliser de l'essence, des gaz ou des liquides inflammables à proximité de cet appareil ou d'autres appareils. Les gaz peuvent constituer un risque d'incendie ou d'explosion.
• Ne pas placer dans l'appareil de matières explosives comme des aérosols avec des gaz propulseurs. À des températures inférieures, le contenu des récipients remplis de gaz ou de liquides inflammables peut s'écouler et s'enflammer au contact des étincelles générées par l'appareil électrique. Danger d'explosion !
• En cas de fuite du réfrigérant, retirer la fiche de la prise. Supprimer toutes les sources d'inflammation se trouvant à proximité, aérer la pièce et contacter le service. Éviter tout contact du réfrigérant avec les yeux, car il y a grand risque de blessure.
• Ne jamais utiliser de liquides inflammables pour nettoyer l'appareil ou ses éléments. Les gaz qui se forment, peuvent constituer un risque d'incendie ou d'explosion.
• En cas d'incendie, avant de procéder à l'extinction du feu, débrancher l'appareil de l'alimentation électrique. Ne jamais utiliser de l'eau pour éteindre les flammes, si l'appareil est branché à l'alimentation électrique. Une fois le feu éteint, assurer une arrivée d'air frais suffisante.
• Ne pas accélérer le processus de dégivrage à l'aide de dispositifs mécaniques ou de sources d'énergie thermique (bougies ou éléments chauffants) ou avec un tout autre moyen. La vapeur qui se forme, peut causer un court-circuit et les températures élevées peuvent endommager l'appareil.
• Veiller à maintenir tous les orifices d'aération découverts lors de l'exploitation de l'appareil.
• Ne jamais endommager le système de réfrigération de l'appareil.

Personnel utilisant l'équipement

- L'appareil peut être utilisé par les enfants à partir de 8 ans, ainsi que par des personnes handicapées physique, moteur et/ou mentale, ou des personnes sans expérience ou sans connaissances, pour peu qu'elles utilisent l'appareil sous surveillance, ou qu'elles aient reçu des instructions sur l'utilisation de l'appareil et les risques encourus. Ne pas laisser les enfants s'amuser avec l'appareil.

- Ne pas laisser les enfants nettoyer ou procéder à l'entretien de l'appareil.

Utilisation incorrecte et non conforme

• L'utilisation non conforme à l'usage et non autorisée peut endommager l'appareil.
• L'appareil peut être utilisé uniquement s'il se trouve dans un état technique parfait et s'il permet une utilisation en toute sécurité.
• L'appareil peut être utilisé seulement si tous les raccordements ont été réalisés selon les normes.
  • N'utiliser l'appareil que lorsqu'il est propre.
• Utiliser uniquement des pièces de rechange originales. N'essayez jamais de réparer l'appareil vous-même.
  • Il est interdit de changer ou de modifier l'appareil ou ses éléments.
• Ne percer aucun trou dans l'appareil et n'y installer aucun autre dispositif.
• Ne pas placer d'objets lourds sur l'appareil.

1.3 Utilisation conforme à l'usage

Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et considérée comme non conforme à l'usage.

L'utilisation suivante est conforme à l'usage :

- Refroidissement du lait pour la préparation de café dans le distributeur automatique.

L'appareil est destiné à un fonctionnement dans une température ambiante maximale de 32 °C et une humidité relative de 55 %.

Cet appareil est destiné à un usage ménager et dans des endroits semblables, comme par exemple :

• dans des cuisines pour les employés des magasins, des bureaux et autres locaux similaires ;
• dans des exploitations agricoles ;
• par des clients dans les hôtels, les motels et autres logements ;
• dans les chambres d'hôtes.

1.4 Utilisation non conforme à l'usage

Une utilisation non conforme à l'usage peut entraîner des blessures ou des dommages matériels dus à une tension électrique dangereuse, au feu ou aux températures élevées. L'appareil peut être utilisé uniquement aux fins décrites dans la présente notice d'utilisation.

L'utilisation suivante est non conforme à l'usage :

• Conservation d'objets et de liquides inflammables ou explosifs, comme l'éther, le kérosène ou les colles
• Conservation de matières explosives comme les aérosols avec des gaz propulseurs.
• Conservation de produits pharmaceutiques ou de sang conservé.
• Conservation d'animaux vivants.

2 Généralités

2.1 Responsabilité et garantie

Toutes les informations et consignes contenues dans la présente notice d'utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années. Le contenu effectif de la livraison peut, dans certaines circonstances, différer des explications décrites ici et des nombreuses représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiez d'options de commande supplémentaires, ou liées aux dernières modifications techniques. Le fabricant ne peut être tenu responsable pour les dommages ou défaillances dus:

• au non-respect des consignes,
• à une utilisation non conforme à l'usage,
• aux modifications techniques effectuées par l'utilisateur,
• à l'utilisation de pièces de rechange non approuvées.

Nous nous réservons le droit d'introduire des modifications techniques dans le produit, qui améliorent les caractéristiques d'utilisation de l'appareil.

La période de garantie pour cet appareil est de 24 mois à compter de la date d'achat.

2.2 Protection des droits d'auteur

La notice d'utilisation et les textes, les dessins, les figures et les autres représentations qui y sont contenus sont protégés par la loi sur les droits d'auteur. Les reproductions de tous types et de toutes formes (même partielles) ainsi que l'exploitation et/ou la transmission du contenu à des tiers ne sont pas autorisées sans l'autorisation écrite du fabricant. Le non-respect de la disposition ci-dessus entraîne une obligation d'indemnisation. Les autres droits demeurent réservés.

2.3 Déclaration de conformité

L'appareil est conforme aux normes et aux Directives européennes en vigueur. Ce qui est confirmé par la Déclaration de conformité CE Sur demande, nous pouvons vous envoyer la Déclaration de conformité du produit donné.

3 Transport, emballage et stockage

3.1 Inspection suite au transport

Vérifier l'intégralité et l'absence de dommages dus au transport dès la réception du produit. Si des dommages dus au transport sont constatés, refuser la réception du produit ou accepter la réception sous conditions. Indiquer sur les documents de transport/la lettre de voiture de la société de transport les dommages constatés et déposer une réclamation. Les dommages cachés doivent être signalés immédiatement après leur constatation, car les demandes de dédommagement doivent être déposées dans les délais de réclamation.

Si des pièces ou des accessoires manquent, contacter notre service après-vente.

3.2 Emballage

Ne pas jeter le carton d'emballage de l'appareil. Il peut s'avérer utile pour stocker l'appareil, lors d'un déménagement ou lorsque vous devez envoyer l'appareil à notre service après-vente en cas d'éventuels dommages.

Toutes les parties de l'emballage sont faites à partir de matériaux recyclables. Ce sont des films et des sacs en plastique, des emballages en carton.

Pour l'élimination de l'emballage, respecter les consignes en vigueur dans votre pays. Réintroduire les matériaux d'emballage récupérables dans le circuit de recyclage.

3.3 Stockage

L'emballage doit rester fermé jusqu'au moment de l'installation de l'appareil. Lors du stockage, suivre les indications, marquées à l'extérieur, relatives au positionnement et au stockage. Stocker l'emballage dans les conditions suivantes :

• dans des locaux fermés
• dans un endroit sec et sans poussière
• à l'abri des produits agressifs
• à l'abri du soleil
• à l'abri des chocs mécaniques.

En cas de stockage prolongé (plus de trois mois), contrôler régulièrement l'état général de tous les éléments et de l'emballage. En cas de besoin, remplacer l'emballage par un nouveau.

4 Paramètres techniques

Nom :	Réfrigérateur à lait KV9L
N° de l'article :	190089
Matériau :	tôle d'acier, revêtement par poudre
Matériau à l'intérieur :	plastique ABS
Dimensions à l'intérieur (L x P x H) en mm :	160 x 190 x 280
Contenance en I :	9
Plage de température de – à en °C :	0 - 8
Température ambiante jusqu'à, en °C :	32
Réfrigérant / quantité en g :	R600a / 10,8
Classe de climatisation :	N, T
Nombre de portes:	1
Puissance :	0,068 kW | 220-240 V | 50/60 Hz
Dimensions (L x P x H) en mm :	225 x 450 x 455
Poids en kg :	13,8

Nous nous réservons le droit d'introduire des modifications techniques !

Modèle / caractéristiques

• Refroidissement : air ventilé
- Réglage de la température :

• électronique tactile
• par incréments de 1 °C

• Ouverture pour le tuyau à lait :

• 2 ouvertures à gauche et à droite sur l'appareil

• ∅ 9,8 mm | hauteur 12,3 mm

• Fonction de dégivrage automatique

• Thermostat
  • Isolation : cyclopentane
• Commande : tactile

• Éclairage intérieur

• Écran d'affichage numérique

• Verrouillable
• Type de porte : à battant
• Sens d'ouverture de la porte : à droite, non interchangeable

• Propriétés :

• L'appareil peut accueillir 3 Tetra Pak® de lait d'une capacité d'un litre chacun

• Alimentation directe en lait grâce aux ouvertures latérales sur l'appareil
• éclairage LED

• L'appareil comprend :

• 4 couvercles de passage de tuyaux 9,8 mm
• 4 couvercles de passage de tuyaux 12,3 mm
• 1 couvercle de passage de tuyaux
• 1 clé

- Remarque importante : Les passages de tuyaux sont fermés à la livraison

4.2 Fonctions de l'appareil

Cappuccino, café au lait ou latte macchiato ? Ce réfrigérateur à lait pratique permet d'accéder directement au lait froid grâce à ses ouvertures latérales pour les flexibles. Le lait est conservé au frais de manière hygiénique et peut être directement ajouté à la préparation de café via le flexible à lait du distributeur automatique.

4.3 Éléments de l'appareil

Fig. 1

1. Éclairage LED
2. Orifices de ventilation
3. Panneau de commande
4. Porte de l'appareil
5. Emplacement de la poignée de porte

6. Passage pour tuyau à lait gauche (2x)

7. Ventilateur

8. Fermeture
9. Passage pour tuyau à lait droit (2x)
10. Connecteur IEC pour le câble de raccordement
11. Pied (4x)

5 Installation et utilisation

5.1 Installation

ATTENTION!

Une installation, un réglage, une utilisation, une maintenance ou une exploitation incorrects de l'appareil peuvent entraîner des dommages matériels et des blessures.

Le réglage, l'installation ainsi que les réparations peuvent être effectués uniquement par un service technique agréé et conformément aux dispositions légales en vigueur dans le pays d'installation.

INDICATION !

Le fabricant n'est pas responsable et n'accorde aucune garantie pour les dommages résultant du non-respect des règles et de l'installation incorrecte de l'appareil.

- Déballer l'appareil et éliminer tous les éléments intérieurs et extérieurs de l'emballage et les protections de transport.

ATTENTION!

Risque d'étranglement !

Interdire aux enfants l'accès aux emballages tels que les sacs en plastique ou les éléments en polystyrène.

• Retirer le film de protection qui recouvre l'appareil. Le film de protection doit être retiré délicatement pour ne pas laisser des restes de colle. Supprimer les résidus de colle éventuels en utilisant un diluant.
• Veiller à ne pas endommager la plaque signalétique ni les avertissements collés sur l'appareil.
• Ne jamais placer l'appareil dans un environnement humide.
• Placer l'appareil de manière à assurer un accès facile à la prise permettant de débrancher rapidement l'appareil en cas de besoin.
• Placer l'appareil sur une surface avec les caractéristiques suivantes :

- plane, pouvant supporter le poids de l'appareil, résistant à l'eau, sèche et résistant aux températures élevées

– suffisamment grande pour permettre un travail confortable avec l'appareil
- facilement accessible
- bien aérée.

• Assurer une distance suffisante des bords de la table. Dans le cas contraire, l'appareil pourrait basculer et tomber.
- Ne pas placer l'appareil dans des endroits directement exposés au soleil ou à proximité des sources de chaleur (cuisinières, radiateurs, appareils chauffants, etc.). Les sources de chaleur peuvent avoir un impact négatif sur la consommation de l'énergie et limiter les fonctionnalités de l'appareil.
- L'appareil doit être placé de manière à assurer une circulation d'air suffisante. Assurer une distance d'au moins 10 cm du mur ou autres objets.
- Pour éviter l'endommagement du compresseur, lors de l'installation ou du transport de l'appareil, ne pas l'incliner à un angle supérieur à 45°.
- Si l'appareil doit être déplacé, suivre les consignes suivantes :

• arrêter l'appareil
  – retirer la fiche de la prise
  – retirer le contenu de l'appareil
• coller tous les éléments lâches et la porte de l'appareil
• déplacer l'appareil uniquement en position debout.

- Égaliser les petites irrégularités sur la surface où l'appareil doit être installé, en vissant ou en dévissant les pieds à hauteur réglable.

ATTENTION!

L'appareil ne convient pas pour une installation dans une armoire.

Branchement à l'alimentation électrique

• Vérifier si les données techniques de l'appareil (voir le tableau signalétique) correspondent aux données du réseau électrique local.
• Brancher l'appareil à une prise électrique individuelle avec protection. Ne pas brancher l'appareil à une prise multiple.
• Placer le câble de raccordement de manière à éviter tout risque d'écrasement et de trébuchement.
• Avant la première utilisation, laissez l'appareil pendant au moins 2 heures avant de le brancher.
• Après une panne de courant ou après avoir retiré la fiche de la prise, attendre au moins 5 minutes avant de brancher de nouveau l'appareil à l'alimentation électrique.

5.2 Utilisation

Avant d'utiliser l'appareil

1. Avant la première utilisation de l'appareil et de l'équipement, les nettoyer en suivant les consignes du point 6 « Nettoyage ».
2. Enfin, sécher soigneusement l'appareil et les accessoires.
3. Fermer la porte de l'appareil.

Régulateur numérique de température

1. Touche SET
2. Affichage numérique de la température

3. Touche de diminution de la température

4. Commutateur d'unité de température

5. Touche d'augmentation de la température

Mise en marche

1. Brancher d'abord le câble raccordement au connecteur CEI.

2. Ensuite, brancher la fiche à une prise d'alimentation simple appropriée.
   Le panneau de commande est verrouillé.

3. Pour déverrouiller le panneau de commande, appuyer simultanément sur les touches « + » et « - » et les maintenir pressées pendant 6 secondes.

U signal sonore est émis, informant que le verrouillage a été désactivé.

1. Si nécessaire, appuyer sur le commutateur pour changer l'unité de température. La température est par défaut réglée en degrés °C.

2. Appuyer sur la touche de commande SET.

L'appareil passe en mode réglages. Le réglage de température par défaut est 8 °C.

1. Régler la température souhaitée à l'aide des touches «+» et «-».

L'appareil est refroidi à la température réglée. La température actuelle de l'appareil s'affiche sur l'écran d'affichage de la température.

Chargement de l'appareil / refroidissement du lait

1. Une fois la température réglée atteinte, placer dans l'appareil les emballages de lait.

ATTENTION!

Ne pas couvrir les orifices d'aération ni le ventilateur, pour permettre la circulation de l'air et donc, un résultat de refroidissement correct.

Le réfrigérateur à lait peut contenir 3 emballages standard de lait.

Il est également possible de verser le lait dans le réservoir à lait. Nous vous recommandons le réservoir à lait Bartscher :

KV9L, n° d'art. 190094

1. Dévisser le(s) couvercle(s) des passages de tuyaux à lait nécessaires, à gauche ou à droite et les laisser de côté.
2. Faire passer un tuyau à lait étroit par l'une des passages (∅ 9,8 mm ou 12,3 mm)
3. Placer l'une des extrémités du tuyau à lait dans le carton de lait ouvert (fig. 4) ou dans le récipient à lait (fig. 5).

Fig. 3

1. Raccorder la deuxième extrémité du tuyau à lait à l'alimentation en lait de la machine à café.
2. Préparer les boissons au lait souhaitées.
3. En fin de journée de travail, retirer le tuyau à lait du carton ou du récipient de lait.

4. Laver le tuyau à lait selon les consignes indiquées dans le mode d'emploi de la machine à café.

5. Si l'appareil n'est plus utilisé, retirer la fiche de la prise et déconnecter ensuite le câble de raccordement du connecteur CEI.

Éclairage LED

L'appareil est équipé d'un éclairage LED. La lampe LED se trouve au plafond de la chambre intérieure.

L'éclairage LED s'éteint automatiquement grâce à l'interrupteur de contact sur la porte de l'appareil, une fois celle-ci fermée.

Si la porte est ouverte, l'éclairage LED s'allume.

6 Nettoyage et maintenance

6.1 Consignes de sécurité pour le nettoyage

• Avant le nettoyage, débrancher l'appareil de l'alimentation électrique.
• Laisser l'appareil refroidir complètement.
• Veiller à ce que l'eau ne pénètre pas dans l'appareil. Ne jamais immerger l'appareil dans l'eau ou autres liquides, lors de son nettoyage. Ne pas utiliser de jet d'eau sous pression pour nettoyer l'appareil.
• Ne pas utiliser d'objets pointus ou en métal (couteau, fourchette, etc.) pour nettoyer l'appareil. Les objets pointus peuvent endommager l'appareil et s'ils entrent en contact avec les éléments conducteurs, ils peuvent entraîner un risque de choc électrique.
• Ne pas utiliser de produits de nettoyage abrasifs, contenant des solvants ou des agents caustiques pour nettoyer l'appareil. Ils peuvent rayer la surface.

6.2 Nettoyage

1. En fin du jour de travail, nettoyer soigneusement l'appareil.
2. Retirer tous les produits de l'appareil.
3. Nettoyer la chambre intérieure en utilisant de l'eau chaude et un chiffon doux ou une éponge. Utiliser un produit nettoyant doux en cas de besoin.
4. Essuyer les surfaces lavées à l'aide d'un chiffon imbibé d'eau claire.
5. Essuyer le corps de l'appareil et la porte avec l'encadrement à l'aide d'un chiffon doux humide.
6. À la fin, toutes les surfaces lavées doivent être soigneusement séchées.
7. Laisser la porte ouverte pour que l'appareil puisse complètement sécher.
8. Nettoyer le condenseur au moins une fois par mois à l'aide d'un aspirateur ou d'une brosse, pour éliminer la poussière accumulée.
9. Pour nettoyer le condenseur, retirer la protection en tôle se trouvant à l'arrière de l'appareil.

6.3 Maintenance

Faire contrôler l'appareil par un technicien spécialisé au moins une fois par an ou selon les besoins plus souvent.

Remplacement de la lampe LED

1. Débrancher l'appareil de l'alimentation électrique.
2. Dévisser à l'aide d'un tournevis le boitier de la lampe.
3. Retirer la lampe LED endommagée.
4. La remplacer par une nouvelle lampe LED aux mêmes paramètres.
5. Visser de nouveau le boitier de la lampe.

7 Défaillances possibles

Le tableau ci-dessous présente les descriptions des causes probables et des solutions permettant d'éliminer les anomalies de fonctionnement ou les erreurs survenues lors de l'utilisation de l'appareil. Si les problèmes ne peuvent pas être résolus, contacter le service.

Pour ce faire, indiquer obligatoirement le numéro de l'article, le nom du modèle et le numéro de série. Ces informations sont indiquées sur la plaque signalétique.

Erreur	Cause probable	Solution
L’appareil ne se met pas en marche	Panne de courant	Vérifier la fiche, la prise, les fusibles
L’appareil ne refroidit pas suffisamment	Thermostat endommagé	Contacter le service après-vente
	Orifices d'aération obturés ou couverts	Vérifier les orifices d'aération
	Condenseur sale	Nettoyer le condenseur
L’appareil fait beaucoup de bruit	L’appareil n'est pas mis à niveau	Placer l'appareil sur une surface stable.
	Vibrations constantes	Vérifier si l'appareil ne touche pas d'autres objets, à l'intérieur et à l'extérieur

8 Élimination des déchets

Appareils électriques

Les appareils électriques portent le symbole suivant. Les appareils électriques doivent être éliminés de manière correcte et respectueuse de l'environnement. Il est interdit de jeter les appareils électriques avec les déchets ménagers. Débrancher l'appareil de l'alimentation électrique et retirer le câble de raccordement de l'appareil.

Rapporter l'appareil électrique à des points de collecte désignés.

Agent réfrigérant

Le gaz propulseur utilisé dans l'appareil est inflammable. Il doit être éliminé conformément aux lois nationales.
