Caractéristique	Détails
Type de produit	Détecteur
Plage de détection	0 à 1000 mètres
Fréquence de fonctionnement	2.4 GHz
Alimentation	Batterie rechargeable
Affichage	Écran LCD rétroéclairé
Poids	Environ 300 g
Dimensions	20 x 10 x 5 cm
Utilisation	Détection de câbles, tuyaux et autres installations cachées
Maintenance	Nettoyer régulièrement l'appareil et vérifier l'état de la batterie
Sécurité	Utiliser conformément aux instructions pour éviter les accidents
Garantie	2 ans

FOIRE AUX QUESTIONS - NF-817 Noyafa

Comment allumer le Noyafa NF-817 ?

Appuyez longuement sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'illumine.

Que faire si le Noyafa NF-817 ne s'allume pas ?

Vérifiez que les piles sont correctement insérées et qu'elles ne sont pas épuisées. Remplacez les piles si nécessaire.

Comment calibrer le Noyafa NF-817 ?

Pour calibrer l'appareil, maintenez enfoncé le bouton de calibration pendant 2 secondes jusqu'à ce que l'indicateur de calibration s'affiche.

Que faire si le Noyafa NF-817 ne détecte pas de signal ?

Assurez-vous que l'appareil est correctement positionné et que vous êtes à proximité de la source de signal. Essayez de réorienter l'appareil.

Comment changer l'unité de mesure sur le Noyafa NF-817 ?

Pour changer l'unité de mesure, accédez au menu des paramètres et sélectionnez l'unité souhaitée (mètre ou pied).

Le Noyafa NF-817 est-il étanche ?

Non, le Noyafa NF-817 n'est pas étanche. Évitez tout contact avec l'eau et l'humidité.

Comment nettoyer le Noyafa NF-817 ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. Évitez les produits chimiques et les nettoyants abrasifs.

Où trouver le manuel d'utilisation du Noyafa NF-817 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Noyafa dans la section support ou téléchargements.

Que faire si l'écran du Noyafa NF-817 est fissuré ?

Si l'écran est fissuré, contactez le service client de Noyafa pour discuter des options de réparation ou de remplacement.

Comment contacter le service client de Noyafa ?

Vous pouvez contacter le service client de Noyafa via leur site web ou par téléphone. Les coordonnées sont disponibles dans la section contact.

MODE D'EMPLOI NF-817 Noyafa

Présentation du produit....14

Comparaison des fonctions....14

Instructions pour les touches et les ports ....15

Caractéristiques principales ....16

Méthode d'utilisation 16

Comment installer correctement la batterie? (NF-817) .....18

Comment améliorer le signal ?....18

Écouteurs externes ....18

Comment localiser les câbles?....18

Liste de colisage....18

ES

Présentation du produit

Le traceur de câbles souterrains Noyafa peut vous aider à localiser et à tracer des câbles enterrés et cachés, à localiser rapidement et précisément le point de rupture et la direction des câbles souterrains et des câbles muraux, à détecter et à réparer les câbles brisés par vous-même, en économisant du temps et de l'argent.

Il peut être utilisé pour les vannes d'arrosage enterrées, les détecteurs de câbles, les localisateurs de ruptures de câbles de clôtures pour chiens, les conduits, les localisateurs de ruptures de câbles de clôtures invisibles, les traceurs de câbles enterrés dans les murs, les traceurs de câbles électriques, les testeurs de câbles de réseau, les testeurs de clôtures électriques, etc.

Ne pas l'utiliser sur des circuits sous tension pour éviter d'endommager le testeur ! Le traceur de câbles souterrains est uniquement destiné à localiser un câble non mis sous tension. Il est applicable aux câbles à âme simple ou aux câbles à double âme, et NON APPLICABLE aux câbles à âme multiple, aux faisceaux de câbles et aux torsades de câbles.

Comparaison des fonctions

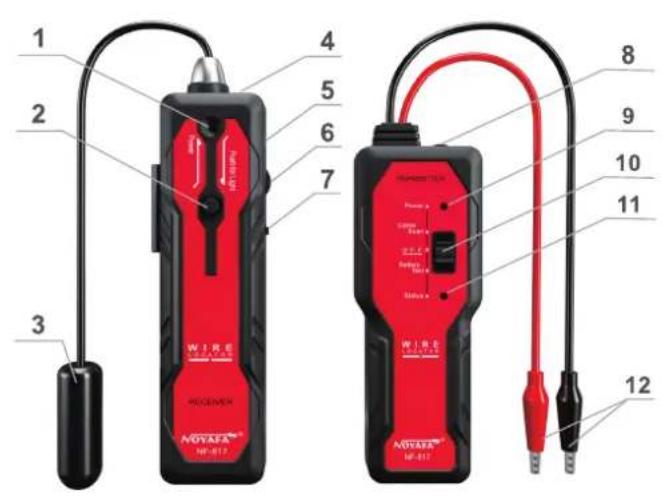

Instructions pour les touches et les ports

1 2 3 4 5 6 7 8 9 10 11 12 WIRE NORAMEN NOTAER NF-017 WIRE NORAMEN NOTAER NF-017

Caractéristiques principales

1. Détection et traçage du point de rupture des câbles souterrains et muraux.
2. Idéal pour une profondeur de 2.6 pieds et une longueur de 1640 pieds.
3. Applicables aux clôtures pour animaux de compagnie, aux câbles d'irrigation et aux chantiers de construction.
4. Lumière LED et écouteurs.

Méthode d'utilisation

1. Pousser l'interrupteur de l'émetteur sur « Scan du câble » et tourner l'interrupteur à cadran sur « Tonalité élevée ».
2. Connecter l'un des pinces en crocodile de l'émetteur au câble et connecter l'autre à une masse indépendante à l'aide d'un piquet de mise à la terre ou d'un tournevis, ou à une masse indépendante à l'aide d'un conducteur de mise à la terre du câble enterré non blindé.
3. Orienter l'antenne du récepteur près du sol et à une distance d'environ 10 à 15 pieds de la position de l'émetteur. (Vous entendrez des tonalités de part et d'autre du chemin, avec une tonalité nulle directement au-dessus du chemin).
4. Avancer le long du chemin dans la direction du zéro et régler l'émetteur et le récepteur afin d'obtenir des distances plus longues.
5. Après la détermination du chemin, marquer la terre au point zéro du chemin.

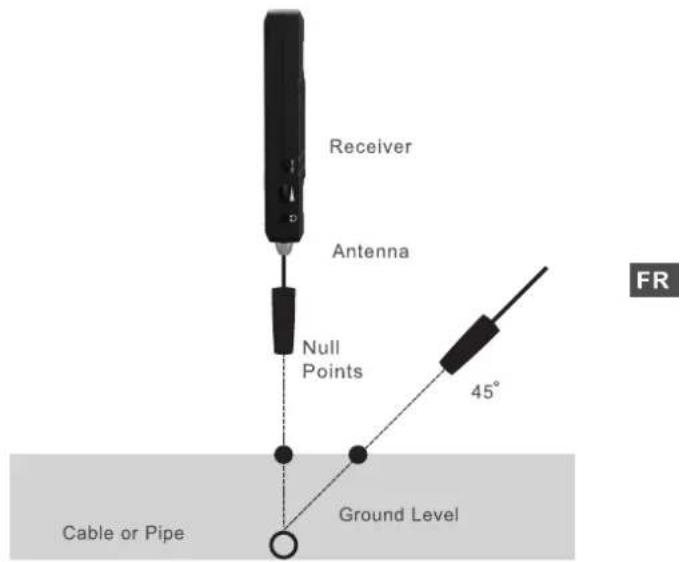

6. Orienter l'antenne du récepteur à 45 degrés par rapport au sol et s'éloigner du chemin de câble à angle droit jusqu'à ce qu'un autre point zéro soit localisé. Marquer ensuite ledit point.
7. La distance entre les deux remarquages correspond à la profondeur approximative du câble.

Remarque :

1. Pour les câbles unipolaires ou bicaténaires :

La pince en crocodile rouge est la ligne de signal. La pince en crocodile noire est destinée à la mise à la terre ou à la ligne neutre ou à la ligne non chargée.

2. Pour câbles à âme simple ou câbles à double âme:

A: Impossible de déterminer le point de rupture en raison de la perturbation du signal. Cependant, la direction de la ligne peut être testée.
B: S'il s'agit de la direction du câble blindé, la pince rouge doit serrer la couche de blindage.

Vous devez organiser le câble de la batterie et le mettre à l'avant de la batterie. VEUILLEZ NE PAS mettre le câble de la batterie sur le dessus.

Comment améliorer le signal?

Pour améliorer le signal, vous pouvez fabriquer le plot de mise à la terre et le connecter. (Les tournevis ou les lames métalliques peuvent être utilisés comme support pour les goujons de mise à la terre)

Écouteurs externes

Une paire d'écouteurs est fournie et peut être connectée au connecteur d'écouteurs du récepteur afin d'améliorer l'efficacité dans un environnement bruyant.

Comment localiser les câbles?

Mettre le récepteur en marche et le balancer en avant et en arrière. Vous entendrez le son « Bip-bip-bip ». À l'approche du point de rupture, la tonalité sera de plus en plus faible, et commencera à disparaître.

Si le son disparaît, cela signifie que le point de rupture se trouve à cet endroit.

FR

Liste de colisage

Émetteur	1 pièce	Récepteur	1 pièce
Manuel de l'utilisateur	1 pièce	Sac à outils	1 pièce
Boîte d'emballage	1 pièce	Écouteur	1 pièce
