MODE D'EMPLOI AF1332 Anova

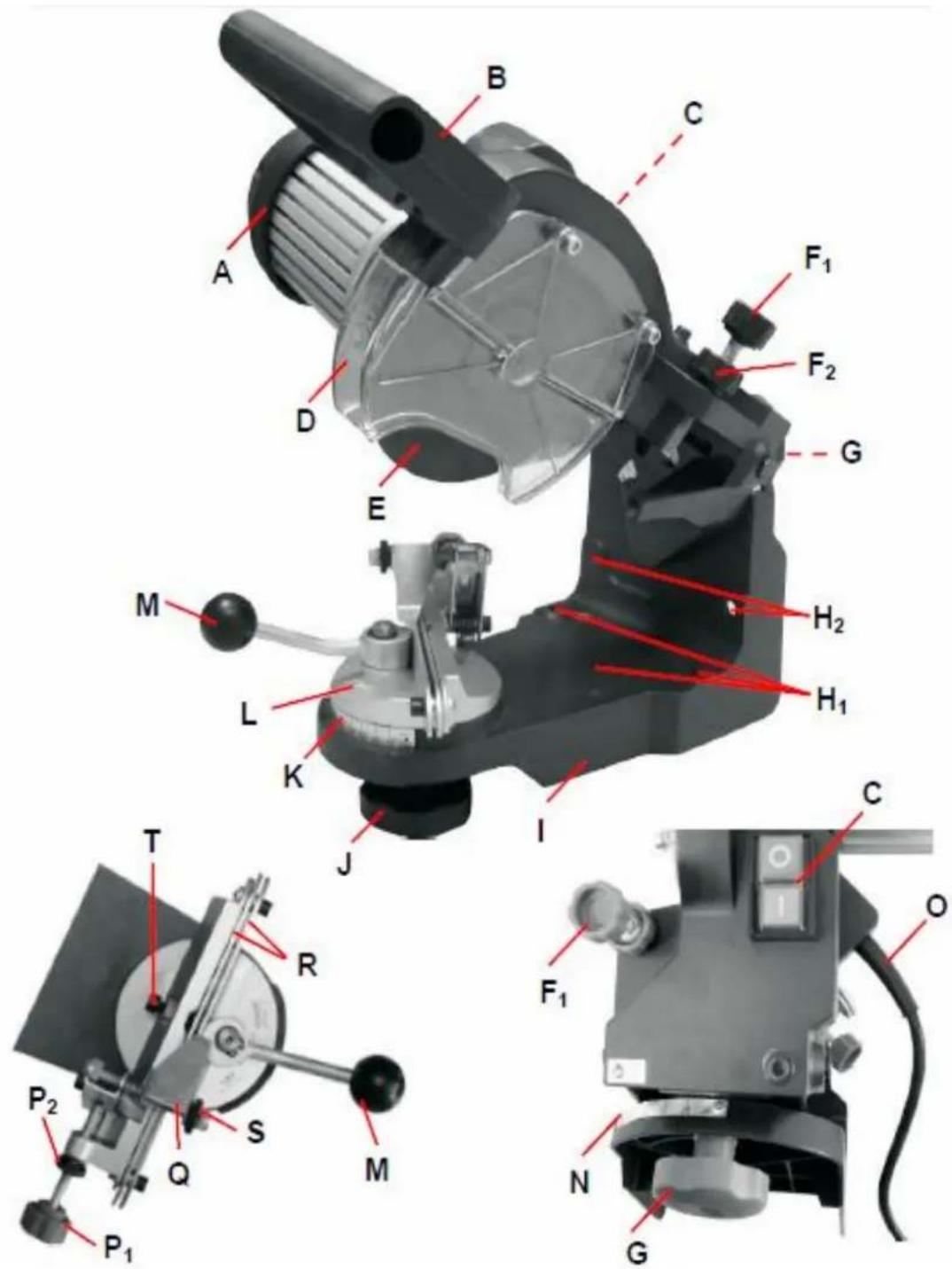

FRCher client: Avant d'utiliser cet outil, lisez tous les chapitres de ce manuel et dans l'ordre suggéré pour comprendre la bonne utilisation de celui-ci. Conservez ces instructions pour une utilisation ultérieure. Ce manuel d'utilisation contient des détails importants pour l'utilisation de l'outil. Accompagnez la machine de ce manuel si elle doit être utilisée par une tierce personne. Veuillez lire toutes les consignes de sécurité! Ce manuel vous permettra de travailler plus facilement avec cet outil et vous aidera à éviter les dommages et les erreurs de manipulation.A Moteur et poignée de direction

Couvercle du disque d'affûtage

Vis de réglage de la profondeur d'affûtage

Écrou de fixation d'angle supérieur

Trous pour montage sur banc

Trous pour montage mural

Vis de réglage de lame d'angle

Indicateur d'angle d'affûtage

Prise en charge complète de la chaîne

Échelle d'indicateur d'angle supérieur

Vis de réglage de chaîne (longitudinale)

Plaques de guidage de chaîne

Réglage des vis de serrage (côté)

1. Assurez-vous que la tension du secteur correspond à celle de l'étiquette de la

2. Les personnes ayant des capacités physiques ou sensorielles limitées et / ou des

capacités mentales limitées ne sont pas autorisées à utiliser cet outil, sauf si elles sont supervisées en toute sécurité par une personne formée.

3. Utilisez cet outil d'affûtage pour affûter les chaînes de tronçonneuse. Ne le modifiez

pas dans un autre but.

4. Ne pas affûter des chaînes de scie à chaîne cassées ou endommagées.

5. N'utilisez pas la meuleuse sans le couvercle de protection et assurez-vous que

toutes les pièces sont bien montées et solidement fixées avant de l'allumer.6. Pendant l'affûtage, portez toujours des lunettes de protection. Habillez des vêtements serrés.

7. Ne portez pas de cheveux longs ou de bijoux qui pourraient se coïncider

8. Protégez le broyeur de la saleté.

9. Utilisez uniquement des disques d'affûtage appropriés et en bon état. Vérifier

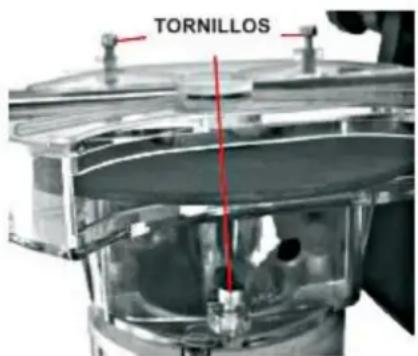

affûter les disques et vérifier l'usure ou la casse avant de chaque utilisation par inspection visuelle. Vérifiez également la stabilité dans le sens du support, s'il est bien centré. 10.Débranchez toujours le câble réseau avant d'intervenir sur la machine (pour changer le disque ou nettoyer l'affûteur) et s'il n'est pas utilisé.

11. Gardez toujours le broyeur propre dans toutes les utilisations.

12. Ne manipulez pas le broyeur s'il ne fonctionne pas correctement ou a été heurté. Ne

démontez pas la machine et n'essayez pas de la réparer vous-même. Contacter le service client. Conseils pour affûter la chaîne de tronçonneuse Avant d'affûter les chaînes de tronçonneuse, faites attention aux informations suivantes:

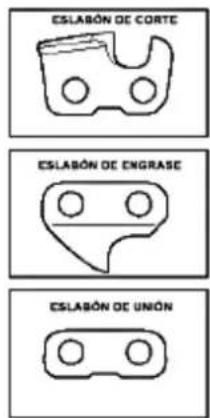

1. Une chaîne de coupe

tronçonneuse se compose de divers maillons de coupe, de graissage et d'union.

2. Les liens coupants

ils ont une dent coupante et un élément de mesure de profondeur de coupe.

3. Le pas de chaîne est mesuré en pouces. L'étape est déterminée

mesurer la distance A entre les trois rivets puis division par 2. Exemple: 8,25 mm = 0,325 ”. Exemple d'une description de chaîne: .325”/1,3-56 .325” décrit le type d'étape de la chaîne. 1,3 décrit la largeur des maillons de graissage dans la partie qui va sur la voie ferrée. 56 décrit le nombre de liens de graissage.

4. EL'angle de coupe est important par rapport au

type de coupe du bois et au vidage des copeaux. Pour la plupart des chaînes, cet angle correspond à 60º.

5. L'angle d'entrée de l'affûtage sera réduit à chaque

affûtage. Pour assurer un bon niveau de coupe, l'élément de mesure de profondeur devra également être abaissé. Le guide de profondeur doit être, par rapport à la butée de hauteur de la dent de coupe, environ à 0,025 ”= 0,64 mm. Assurez-vous que tous les guides de profondeur sont à la même hauteur.

6. L'angle d'affûtage doit être le même pour toutes les

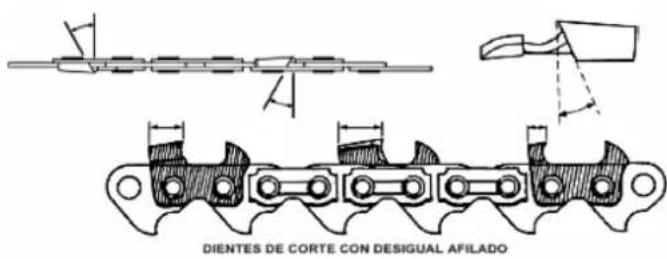

dents de coupe de la chaîne. Cet angle doit mesurer environ 25-35º selon le type de chaîne utilisé. Dans la chaîne, il y aura des dents de coupe droites et des dents de coupe gauche.7. Un affûtage inégal et avec des dents coupantes de différentes longueurs peut entraîner une coupe tordue dans le bois et entraîner des coupures indésirables.

8. Avant d'affûter la chaîne de

la tronçonneuse, vérifiez s'il y a des dommages, tels que: liens pliés ou usés dents coupantes cassées rivets lâches ou sans tête En cas de défaut, remplacez la chaîne entière ou réparez-la dans un centre agréé.

9. Gardez à l'esprit qu'un mauvais affûtage augmente le risque de rebond et de

mouvements indésirables avec la tronçonneuse.

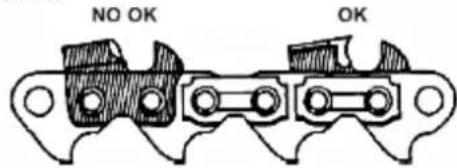

10. Lorsque les dents de coupe sont réduites de plus de 4 mm, la chaîne doit être jetée

et ne plus être utilisée. 11.Une chaîne de tronçonneuse bien affûtée produit de longs copeaux et pénètre facilement dans le bois. Lorsqu'elle commence à être en mauvais état d'affûtage ou commence à montrer des signes d'usure, de la poussière de copeaux se forme pendant la coupe, au lieu de copeaux longs et propres. Vous devez affûter la chaîne lorsque vous voyez qu'il est nécessaire d'utiliser trop de force pour entrer dans le bois, comme si vous ne "jetiez" pas la machine seule. Si trop de matière est retirée de la dent de coupe lors de l'affûtage, elle peut être tempérée et inutile. Assemblage Avant la première utilisation Déballez la machine et vérifiez que toutes les pièces sont en bon état et sans dommage de transport. Jetez le matériel d'emballage ou placez-le hors de portée des enfants. Ce type de matériau peut être dangereux pour les enfants. Assemblage L'affûteur de chaîne est fourni partiellement monté pour des raisons de transport. Assemblez le reste des pièces comme suit: Montage sur banc ou table de travail Placez la base (1) sur une surface plane et dure. Assurez- vous que la base dépasse le bord du banc ou de la table afin que la chaîne puisse pendre librement en dessous et que vous puissiez accéder au fil de réglage inférieur (J). Pour monter la base, utilisez les trous de montage (H1).Support mural Pour monter la machine sur un mur, utilisez les trous de montage correspondants (H2). Pour ce type de montage, assurez-vous que le broyeur n'est PAS au niveau des yeux. La mesure recommandée pour monter le broyeur de cette manière est de 120 à 130 cm du sol. Assurez-vous que l'affûteur est monté à une distance suffisante du mur (si nécessaire, utilisez des entretoises ou des rondelles). Ceci est important pour que vous puissiez accéder à l'écrou réglage supérieur de l'angle d'affûtage (G). Fixez le moteur (A) sur la base (I) à l'aide de la goupille correspondant. Serrer la goupille avec la vis fixation (G) et les deux joints. Montez la poignée (B) sur le moteur (A) avec la goupille qui est fournitures. Serrez-le solidement. L'aiguiseur est maintenant monté et prêt à l'emploi. Le disque déjà monté (E) est de type universel. Pour le remplacer, lisez la section «Remplacement du disque d'affûtage». Fonctionnement Avant chaque utilisation, vérifiez que toutes les pièces du broyeur sont bien montées et valides pour une utilisation appropriée. Inspectez en particulier le disque d'affûtage, toutes les vis et broches de montage et les couvercles de protection et assurez-vous qu'ils sont bien en place. Vérifiez également que toutes les pièces mobiles se déplacent librement. Avant de connecter la machine au secteur, assurez-vous que le moteur de l'affûteuse est débranché, pour éviter de mettre la machine sous tension par inadvertance. Inspectez la chaîne de la tronçonneuse et localisez la dent de coupe la plus usée et commencez par régler la machine et affûter pour cette dent. Ceci est important pour qu'en continuant d'aiguiser les autres dents, elles se retrouvent toutes avec la même mesure et profondeur. Relevez la butée de chaîne (Q). Vérifiez l'angle nécessaire selon les spécifications de la chaîne. Pour cela, voir le tableau à la fin de ce manuel et ajustez l'angle d'affûtage supérieur de 60º à 50º. Serrez l'écrou de fixation (G). Réglez l'angle d'affûtage sur le support de chaîne (L) de 25 ° à 35 ° ou à l'angle nécessaire et fixez l'écrou de réglage de l'angle de la lame (J). Serrez la chaîne avec les plaques de guidage (R). Lâchez l'arrêt de chaîne (Q) et tirez la première dent d'affûtage qui commencera jusqu'à ce qu'elle s'arrête à l'arrêt. Tirez le disque d'affûtage (E) vers la première dent de coupe à l'aide de la poignée (B). Le moteur doit être arrêté. Pour un réglage précis de la position de la chaîne, utilisez la vis de fixation de la butée (P1). Si la position est correcte, fixez ce réglage avec la vis de fixation (P2). Les réglages du frein de chaîne (Q) doivent être effectués avec la série de vis de réglage latérales (S). Si nécessaire, la distance des plaques de serrage de chaîne (R) peut être ajustée avec le jeu de rouleaux (T). Ce faisant, la chaîne sera solidement fixée en position lors de l'utilisation du levier de serrage (M). Assurez-vous que la chaîne se trouve entre les deux plaques de guidage. Ceux-ci doivent être bien ajustés afin que la chaîne ne se déplace pas latéralement lors de l'affûtage. Réglez la profondeur d'affûtage maximale avec la vis correspondante (F1) et fixez la position avec la vis de fixation (F2). Allumez la machine en appuyant sur l'interrupteur (C). Appuyez sur la poignée (B). Pendant l'affûtage, portez toujours des lunettes de protection. Faites un premier essai d'affûtage. Considérez cette première dent et marquez-la. Affûtez toutes les autres dents de coupe dans la même direction. Tournez ensuite l'angle de la base à 30º ou à ce qui est nécessaire selon la chaîne dans l'autre sens. Faites pivoter la base du support de chaîne (L) uniquement lorsque le disque est complètement arrêté. En règle générale, les chaînes de tronçonneuses ont un angle de forte de 25º à 30º. Cet angle se trouve généralement imprimé sur l'emballage de la nouvelle chaîne. Si tu ne sais pas exactement l'angle d'affûtage de votre chaîne suffit avec l'estimer visuellement. Allez tester lors du placement du disque affûtage (E), comme indiqué sur le dessin. Conseils sur l'affûtage des disques: Afin d'éviter les blessures et les blessures, utilisez toujours des disques d'affûtage appropriés et en bon état. Avec un simple examen acoustique, vous pouvez vérifier les dommages ou les bris. Tenez le disque de sorte qu'il puisse se déplacer librement, à une extrémité, et frappez le bord du disque avec un autre objet. Ce faisant, le disque doit émettre un son clair et net. Si le son est faible ou éteint, le disque est défectueux et ne doit plus jamais être réutilisé. Assurez-vous avant de commencer tout travail sur le broyeur que la fiche est débranchée de la source d'alimentation. Changer le disque d'affûtage Éteignez l'affûteur et débranchez la fiche. Retirez le capot de protection (D). Dévisser les trois points de fixation avec la clé fournie. Tenez fermement le disque d'affûtage avec main et desserrer l'écrou central avec la clé à douille. Remplacez le disque par un nouveau et appuyez sur la noix, mais pas extrêmement pour éviter que le disque est cassé. Utilisez uniquement des disques d'un diamètre de 145 mm et d'un trou central d'un diamètre de 22,2 mm. Le nouveau disque doit indiquer une vitesse de rotation valide égale ou supérieure à la vitesse de rotation de la machine. Montez le capot de protection (D) sur la machine.Changer la lumière de travail Mettez la machine hors tension et débranchez le câble de la prise. Avant de retirer l'ampoule, laissez- la refroidir. Avant de retirer la lampe de travail, retirez le couvercle de protection (D). N'utilisez que des ampoules originales de même type et de mêmes dimensions (230V ~ 15 W E14). Abaisser le guide de profondeur de chaîne Pour affûter les guides de chaîne, la position du support (L) doit être à 0º. Réglez le moteur (A) en position 90º. Affinez le guide de profondeur avec une lime plate. Entretien et nettoyage Nettoyez souvent la machine avec une brosse sèche ou une brosse pour retirer les débris de l'affûtage. Ne nettoyez pas la machine avec des savons agressifs ou des produits chimiques abrasifs. Le broyeur ne nécessite aucun type de lubrifiant ni entretien mécanique supplémentaire. Données techniques 230 V~ 50 Hz 235W 3000 min

40º de gauche à droite 40º – 90º Ø145mm Ø22mm 3.2mm 5.8kg Clase I 68.3dB(A) 81.3dB(A) Tension Fréquence Puissance Vitesse d'essorage libre Plage d'angles d'affûtage Plage d'angle supérieure Diamètre du disque externe Trou de disque central de diamètre Épaisseur du disque Poids total Protection Niveau de pression acoustique Niveau de puissance acoustique Vibration du bras de serrage 3.675m/s 2Déclaration de conformité CEÉlimination Cher client, Aidez à garder une planète propre et à réduire la quantité de déchets. Si vous prévoyez d'éliminer le broyeur, gardez à l'esprit que ses composants ont une valeur marchande et peuvent être recyclés. Ne déposez pas le broyeur dans la poubelle, vérifiez qu'il y a un point de recyclage dans votre région et apportez-le là.Tableau des équivalences de chaîne
