Type de produit	Affûteur électrique pour chaînes de tronçonneuse
Marque	Anova
Modèle	AF1331
Alimentation	230 V ~ 50 Hz, 85 W
Vitesse de rotation	4800 tr/min
Capacité d'affûtage	De 0,80" à 0,25" (pas de chaîne)
Angle d'affûtage	35° à droite et à gauche
Diamètre du support	23 mm
Dimensions du disque	108 mm (Ø) x 3,2 mm (épaisseur)
Poids	2,5 kg
Matériau du disque	Meule abrasive
Fonctions principales	Affûtage des chaînes de tronçonneuse avec réglage de profondeur et angle
Entretien et nettoyage	Nettoyer après chaque utilisation, vérifier l'état du disque, remplacer si diamètre < 76,2 mm
Sécurité	Utiliser des lunettes de protection, garder les enfants à distance, ne pas utiliser en atmosphère explosive, vérifier le disque avant usage
Pièces détachées et réparabilité	Pièces de rechange disponibles (voir liste), réparations par technicien qualifié uniquement
Informations générales	Affûteur conçu pour un usage domestique ou professionnel léger, montage sur établi recommandé

FOIRE AUX QUESTIONS - AF1331 Anova

Comment affûter une chaîne de tronçonneuse avec l'AF1331 ?

Placez la chaîne dans la rainure entre les pièces d'amarrage, abaissez lentement le disque d'affûtage, réglez la profondeur avec la vis M8x85, puis serrez l'écrou. Allumez l'appareil et approchez le disque de la dent à affûter. Après chaque dent, soulevez le disque et avancez la chaîne.

Quels sont les précautions de sécurité à respecter ?

Portez toujours des lunettes de protection et un écran facial. Éloignez les enfants de la zone de travail. N'utilisez pas l'outil dans un environnement humide ou inflammable. Vérifiez que le disque n'est pas endommagé avant chaque utilisation. Ne jamais arrêter le disque avec les mains.

Comment remplacer le disque d'affûtage ?

Débranchez l'appareil. Retirez l'écrou supérieur (fig. 18) et remplacez le disque. Utilisez uniquement des disques de diamètre 108 mm et d'épaisseur 3,2 mm, avec un trou de montage de 7/8". Remplacez le disque si son diamètre est inférieur à 76,2 mm.

Quelle est la tension et la puissance de l'appareil ?

L'appareil fonctionne sous 230 V, 50 Hz, avec une puissance de 85 W. Il tourne à 4800 tr/min.

Comment régler l'angle d'affûtage ?

L'angle par défaut est de 35° à droite et à gauche. Pour le régler, desserrez l'écrou M8 inférieur, pivotez la base d'affûtage, puis resserrez l'écrou. Assurez-vous que les deux côtés sont affûtés au même angle.

Puis-je affûter d'autres outils avec cet appareil ?

Non, cet affûteur est spécifiquement conçu pour les chaînes de tronçonneuse. N'essayez pas d'affûter d'autres outils ou objets, cela pourrait endommager la machine ou causer des blessures.

Comment entretenir l'affûteur ?

Gardez l'appareil propre et exempt de poussière et de copeaux métalliques. Avant chaque utilisation, vérifiez que le disque n'est pas fissuré ou usé. Si le disque vibre, éteignez immédiatement et vérifiez le montage. Remplacez le disque si nécessaire.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange sont listées dans le manuel. Utilisez uniquement des pièces d'origine Anova. Les réparations doivent être effectuées par un technicien qualifié.

Comment installer l'affûteur sur un établi ?

Fixez la base de la machine à l'établi à l'aide de deux vis métriques 8M (non incluses), en passant par les deux trous de 1/4" dans la base. L'établi doit être solide et plat.

Que faire si le disque d'affûtage vibre excessivement ?

Éteignez immédiatement la machine. Vérifiez que le disque est correctement monté et qu'il n'est pas endommagé. Si le disque est fissuré ou usé, remplacez-le. Assurez-vous que l'écrou supérieur n'est pas trop serré.

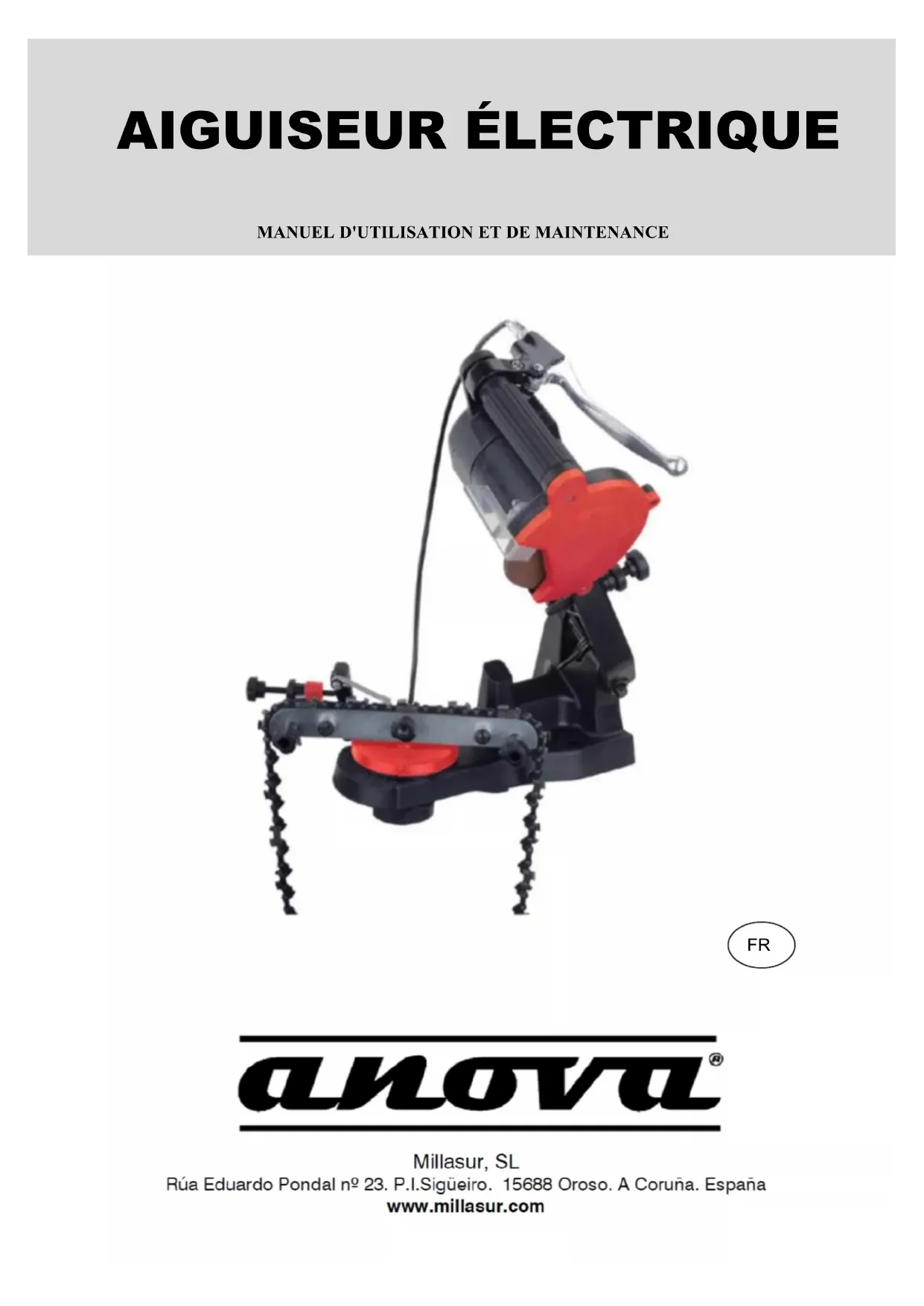

MODE D'EMPLOI AF1331 Anova

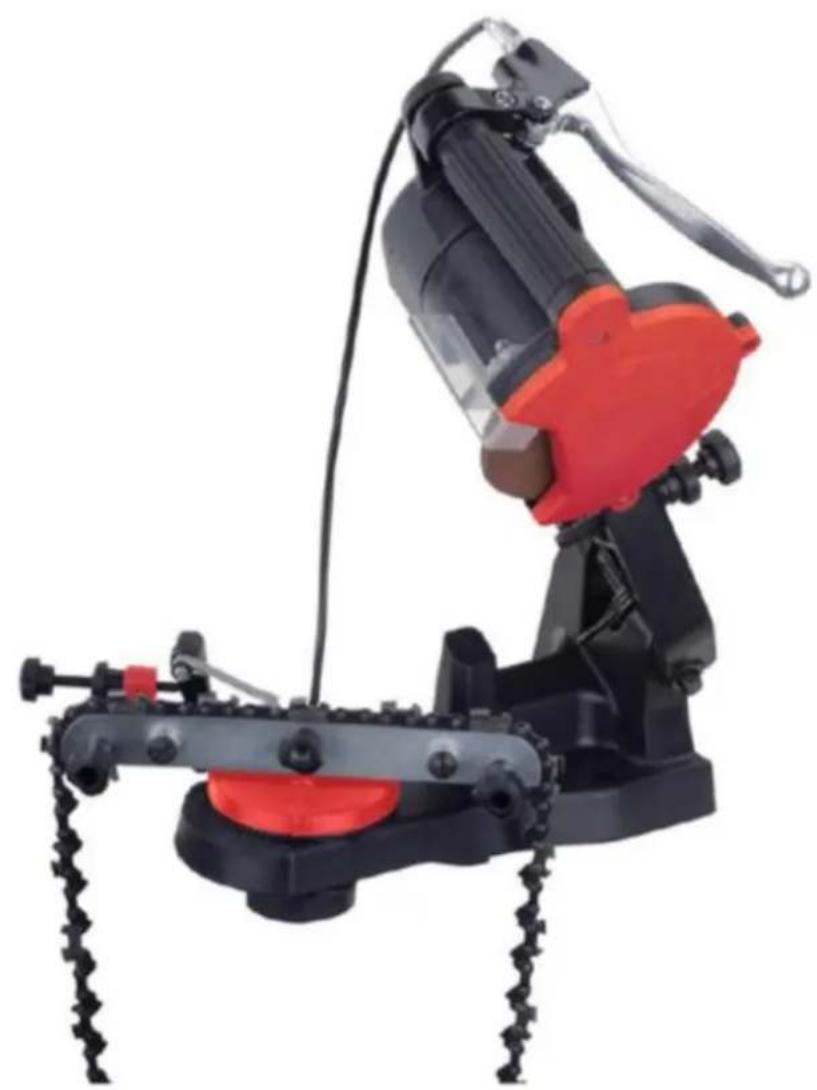

AIGUISEUR ÉLECTRIQUE

MANUEL D'UTILISATION ET DE MAINTENANCE

Nous vous félicitons d'avoir choisi notre produit et nous garantissons l'assistance et la coopération qui distinguent notre marque dans le temps.

Cette machine est conçue pour durer de nombreuses années et pour être très utile si elle est utilisée conformément aux instructions contenues dans ce manuel d'utilisation. Nous vous recommandons donc de lire attentivement ce mode d'emploi et de suivre toutes nos recommandations.

Spécifications techniques:

MOTEUR	230V, 50Hz, 85W
RPM	4800
CAPACITÉ DE JAUGE	0.80" à 0.25"
ANGLE D'AFFÛTAGE	35^ droite et gauche
DIAMÈTRE SUPPORT	23mm
MESURES DISQUE	108mm ( ) x 3.2mm (grosseur)
POIDS	2.5 kgs

Gardez ce manuel

Vous en aurez besoin pour connaître les avertissements et précautions de sécurité, les instructions de montage, de fonctionnement et d'entretien, ainsi que la liste des composants et leur schéma. Conservez ce manuel dans un endroit sûr et sec pour référence future.

Avertissements et précautions de sécurité

AVERTISSEMENT: Lors de la manipulation de ce type d'outils, vous devez toujours suivre les avertissements de sécurité pour réduire les risques de blessures ou de dommages à l'équipement.

Lisez l'intégralité du manuel avant d'utiliser la machine

1. Gardez la zone de travail propre. Les zones surpeuplées et désordonnées peuvent provoquer des blessures.

2. Veillez aux conditions de travail. N'utilisez pas d'outils électriques dans des zones ou des zones humides. Ne les exposez pas à la pluie. Gardez la zone de travail bien éclairée. N'utilisez pas d'outils électriques en présence de liquides ou de gaz inflammables.

3. Éloignez les enfants. Les enfants ne doivent jamais rester dans la zone de travail. Ne leur permettez pas de manipuler l'outil ou de manipuler les fiches.

4. Conservez l'équipement lorsqu'il n'est pas utilisé. Lorsque vous n'utilisez pas l'outil, il doit être stocké dans un endroit sec et sans poussière. Bloquez toujours l'accès à la machine et gardez-la hors de portée des enfants.

5. Utilisez le bon outil pour chaque tâche. N'essayez pas de forcer une petite machine à faire le travail d'un type industriel ou pour des travaux plus lourds. Cette machine a été conçue pour certains types de travaux. La tâche à effectuer se fera mieux et en toute sécurité dans la plage pour laquelle elle a été conçue. Ne modifiez pas l'outil et ne l'utilisez pas dans un but pour lequel il n'a pas été conçu.

6. Équipez-vous correctement. Ne portez pas de vêtements amples ou de bijoux qui peuvent être atteints par les éléments mobiles de l'outil. L'utilisation de vêtements de protection isolants et non conducteurs et de bottes antidérapantes lors de la manipulation d'outils électriques est recommandée. Utilisez des articles qui ramassent vos cheveux longs.

7. Utilisez une protection visuelle et acoustique. Portez toujours des lunettes anti-chocs approuvées. Utilisez également un écran facial s'ils sont générés puces ou puces avec travail.

8. Ne surchargez pas. Maintenez un équilibre et des mouvements appropriés qui ne vous font pas improviser avant d'utiliser cet outil.

9. Prenez soin de l'outil. Gardez l'outil propre et affûté pour des performances correctes. Suivez les instructions de lubrification et de remplacement des pièces. Vérifiez les fils de l'outil et s'ils sont endommagés, faites-les réparer par le personnel approprié. Les amarres de la machine doivent être propres, sèches et exemptes d'huile ou de graisse.

10. Évitez les inflammations involontaires. Assurez-vous que l'interrupteur est en position d'arrêt lorsque vous n'utilisez pas la machine et avant de la brancher dans la prise de courant.

11. Restez à l'écoute Faites preuve de bon sens et assistez à l'activité que vous exécutez. N'utilisez pas l'outil si vous êtes fatiqué.

12. Examinez l'outil pour les pièces endommagées. Avant d'utiliser l'outil, s'il y a des pièces endommagées, elles doivent être examinées attentivement pour voir si elles remplissent bien leur fonction ou doivent être remplacées. Vérifiez l'alignement et les couvercles des pièces mobiles; toute fixation cassée et toute autre condition pouvant affecter le bon fonctionnement de la machine. Les pièces endommagées doivent être réparées ou remplacées par du personnel approprié. N'utilisez pas la machine si un interrupteur ne s'allume et ne s'éteint pas correctement.

13. Évitez les chocs électriques. Ne touchez pas les surfaces mises à la terre telles que les tuyaux, les radiateurs, les mailles des appareils, etc.

1. Remplacement des pièces et accessoires. N'utilisez que des pièces identiques et originales. L'utilisation de pièces non originales annulera toute garantie. Utilisez des accessoires autorisés pour l'outil.

2. N'utilisez pas l'outil si vous êtes sous l'influence de l'alcool ou d'autres drogues. Lisez les étiquettes d'avertissement dans les recommandations pour déterminer si votre jugement ou votre pensée est altéré en raison de la consommation de drogues. En cas de doute, n'utilisez pas l'outil.

3. Utilisez un cordon d'alimentation approprié en section et en longueur. Si vous avez besoin d'une extension, elle doit être d'une section et d'un type appropriés pour fournir le type de courant consommé par l'outil et éviter une surchauffe. Sinon, l'extension pourrait fondre et prendre feu, ou endommager la machine. Plus une extension électrique est longue, plus une section de câble sera importante. Si vous utilisez l'outil à l'extérieur, utilisez une rallonge électrique adaptée à une telle utilisation en extérieur.

4. L'entretien Pour votre sécurité, vous devez effectuer un bon entretien de la machine en consultant le personnel technique approprié.

5. N'utilisez JAMAIS la meuleuse à chaîne électrique à proximité de matériaux facilement inflammables.

Note: La fonction de l'outil (s'il est connecté à la ligne électrique) peut varier en raison de pointes de tension ou d'autres changements de l'intensité de la ligne actuelle. L'utilisation d'extensions électriques peut également affecter le fonctionnement de la machine.

AVERTISSEMENT: Les avertissements, précautions et instructions indiqués dans ce manuel peuvent ne pas décrire toutes les conditions et situations possibles qui pourraient survenir lors de la manipulation de l'outil. L'opérateur de la machine doit comprendre ce problème et utiliser la machine avec une prévention et un bon sens.

AVERTISSEMENTS DE SÉCURITÉ SUPPLÉMENTAIRES ET EXCLUSIFS DE CE MODÈLE:

Avertissements sur le disque d'affûtage:

1. N'utilisez pas de disque d'affûtage s'il est cassé, cassé ou usé. Vous pouvez vérifier si le disque d'affûtage présente des fissures ou des dommages qui ne sont pas visibles en le tenant à travers son trou central et en effectuant de petits coups dessus avec un objet non métallique (par exemple, la poignée d'un tournevis). S'il est en bon état, il produira un son métallique et s'il n'est pas en bon état, il produira un son faible ou sec.
2. Utilisez uniquement des disques qui s'insèrent dans le support (7/8"). N'essayez pas de changer ou de modifier le trou de montage sur un autre disque pour l'adapter.
3. Ne serrez pas trop l'écrou supérieur (fig 18). Tenez-le fermement seulement. Si vous le serrez trop, le disque pourrait se casser ou s'user.
4. N'utilisez jamais le meuleuse à chaîne sans le couvercle de protection du disque (fig. 19) en position de travail.
5. Vérifiez toujours le disque d'affûtage (fig. 16) en le laissant rouler pendant environ une minute avant d'entrer en contact avec la chaîne.
6. Éloignez-vous du disque pendant qu'il roule et assurez-vous que personne ne se trouve à proximité ou sur la ligne de rotation du disque.
7. Si le disque d'affûtage vibre, éteignez immédiatement la machine et vérifiez qu'elle est correctement montée et qu'elle n'est pas endommagée.
8. N'essayez jamais d'arrêter le disque d'affûtage avec vos mains, même si vous avez des gants de protection. Le disque coupera les gants et votre main, causant des blessures importantes.
9. Ne travaillez jamais avec l'outil sans le couvercle du disque.
10. Le disque d'affûtage de remplacement doit être approuvé pour fonctionner au régime spécifié de la machine.

AVERTISSEMENT: Cet outil est conçu pour affûter des chaînes de tronçonneuse.

N'essayez pas d'aiguiser d'autres outils ou tout autre objet.

ASSEMBLAGE:

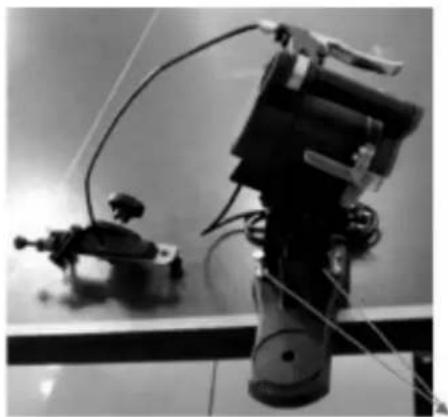

1. Deux vis métriques 8M (non incluses) fixent la machine à l'établi, à travers les deux trous 1/4 "dans la base de la machine. L'établi doit avoir une surface solide et plate capable de supporter le poids de l'affûteur, de la pièce et des outils fournis. Voir figure 1.

Figure 1
Vis de serrage

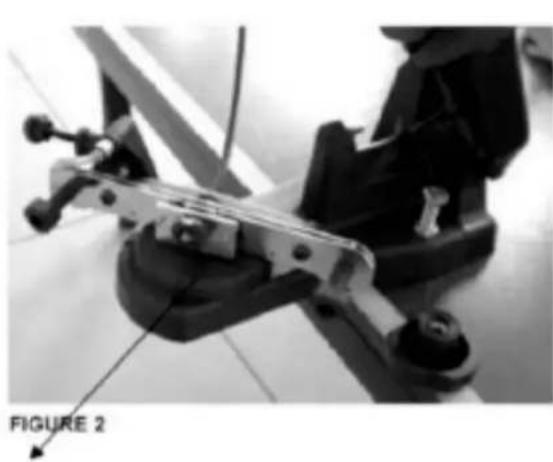

1. Placez la base d'affûtage ("44) dans le support de la machine (" 34). Lorsque vous avez l'angle d'affûtage correct, serrez l'écrou M8 inférieur. Voir figure 3.

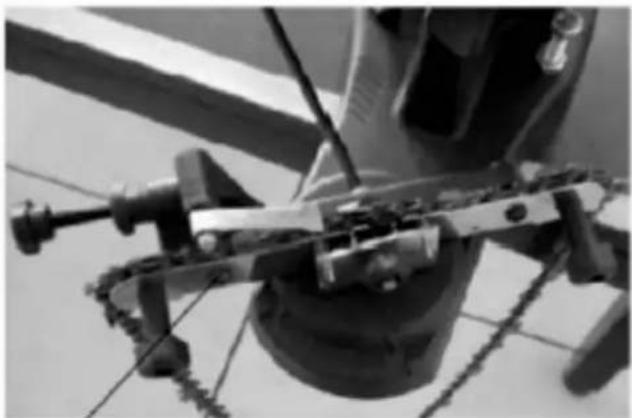

1. Faites débrancher la machine de la prise de courant et éteignez-la. Placez la chaîne à l'intérieur de la rainure entre les deux pièces d'amarrage ("48", 50). Assurez-vous que l'orientation des éléments de coupe de la chaîne est à droite. Voir figure 4.

FIGURE 4 Feuille de cravate de chaîne

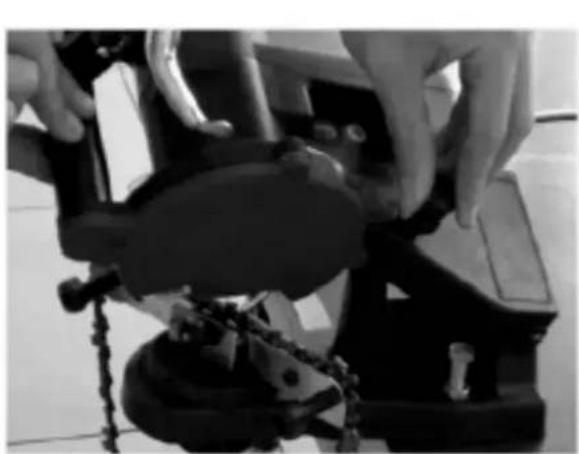

1. Maintenez la poignée pour abaisser lentement l'équipement d'affûtage et réglez la profondeur de la vis M8x85 (fig 13). Lorsque le disque d'affûtage touche le bas de la chaîne de coupe, serrez l'écrou (fig. 14). Voir figure 5.

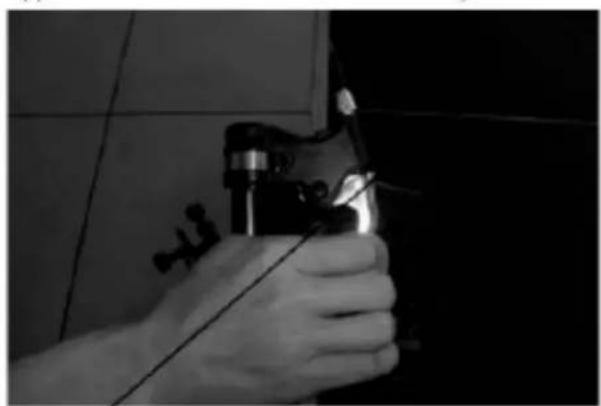

1. Selon l'extrémité coupante de la chaîne (fig. 39), déplacez-la et assurez-vous que la dent coupante touche le disque d'affûtage. Serrer la vis M6x55 (fig 42) et enfin serrer l'écrou M6 (fig 43). Voir figure 6.

2. Déplacez lentement l'équipement d'affûtage pour vérifier si le disque touche le site exact de l'ébauche. Après vous être assuré que tous les composants sont correctement réglés, vous pouvez brancher l'appareil sur la prise de courant. Allumez-le en appuyant sur le bouton vert.

3. Verrouillez la chaîne de coupe dans le support et serrez le frein de chaîne. Rapprochez ensuite lentement le disque d'affûtage de la chaîne de coupe. Voir les figures 7 et 8.

FIGURE 8
Frein de chaîne

1. Après l'affûtage d'une dent de coupe, soulevez lentement l'équipement d'affûtage jusqu'à ce qu'il revienne à son emplacement initial. Desserrez le frein de chaîne et maintenez la barre de transmission (fig. 51) vers la droite jusqu'à ce que la dent suivante soit en position pointue. Répétez l'étape 5 jusqu'à ce que vous ayez aiguisé toutes les dents à cet angle.

NOTE:

1. Pour éviter des événements imprévus, votre corps ne doit pas toucher le disque d'affûtage.
2. Éloignez vos doigts des dents coupantes de la chaîne pour éviter les blessures.
3. Assurez-vous de serrer le frein de chaîne avant que le disque d'affûtage n'entre en contact avec la chaîne, ce qui évitera les accidents.

ENTRETIEN:

1. Gardez l'outil propre, exempt de poussière, de copeaux métalliques ou de toute saleté.
2. Vérifiez le disque d'affûtage avant chaque utilisation pour voir s'il n'est pas endommagé. N'utilisez pas le disque d'affûtage s'il est cassé, cassé ou usé. Vous pouvez vérifier si le disque d'affûtage présente des fissures ou des dommages qui ne sont pas visibles en le tenant par son trou central et en lui donnant de petits coups avec un objet non métallique (par exemple, la poignée d'un tournevis). S'il est en bon état, il produira un son métallique et s'il n'est pas en bon état, il produira un son faible ou sec.
3. Remplacez le disque d'affûtage lorsque son diamètre est inférieur à 3 pouces (76,2 mm).

" Pièce	Description	Quantité	" Pièce	Description	Quantité
1	Vis	3	32	Ressort suspension	1
2	Couverture arrière	1	33	Goupille	1
3	Vis	2	34	Base/support	1
4	Roulement inférieur	1	35	Câble	1
5	Inductance	1	36	Vis	1
6	Plaque circuit	1	37	Arrêt	3
7	Moteur	1	38	Tube acier	1
8	Poignée frein	1	39	Frein chaîne	1
9	Mangue	1	40	Bras crosse	1
10		1	41	Amortisseur	1
11	Support interrupteur	1	42	Vis	1
12	Amortisseur	1	43	Écrou	2
13	Vis	1	44	Base d'affûtage	1
14	Écrou	1	45	Écrou	1
15	Couverture moteur	1	46	Vis	2
16	Disque tranchant	1	47	Arrêt	2
17	Vis	2	48	Feuille intérieure cravate	1
18	Roulement supérieur	1	49	Pignon de chaîne	2
19	Couverture disque	1	50	Feuille extérieur cravate	1
20	Vis	3	51	Goupille de pignon	2
21	Écrou	1	52	Vis	2
22	Écrou	2	53	Écrou	1
23	Joint ressort	2	54	Pièce externe	1
24	Arrêt	2	55	Pièce interne	1
25	Vis	2	56	Ressort	3
26	Couverture jauge	1	57	Rivet	3
27	Couverture superieur fusible	1	58	Arrêt	2
28	Fusible	1	59	Vis stagiaire	1
29	Couverture inférieur fusible	1	60	Ressort	1
30	Câble courant	1	61	Ressort traction	1
31	Ressort	2

VEUILLEZ LIRE ATTENTIVEMENT LES INFORMATIONS SUIVANTES:

Le fabricant et / ou le distributeur a facilité la découpe de la machine dans ce manuel comme référence pour cet outil. Le fabricant et le distributeur n'accordent PAS la garantie à l'acheteur final afin qu'il puisse effectuer tout type de réparation pour remplacer n'importe quelle partie du produit. En fait, le fabricant et / ou le distributeur déclarent expressément que toutes les réparations et pièces de rechange doivent être entretenues et effectuées par des techniciens qualifiés et avec la permission, jamais par l'acheteur final. L'acheteur assumera tout dommage ou dysfonctionnement de la machine s'il ne tient pas compte de cette considération et effectue toute réparation ou remplacement de pièces dans l'outil.

NOTE: Certaines pièces de la vue éclatée sont présentées à titre illustratif et ne sont pas fournies en tant que pièces de rechange distinctes. Les pièces et la conception peuvent être modifiées sans préavis en raison d'améliorations / changements dans la machine.

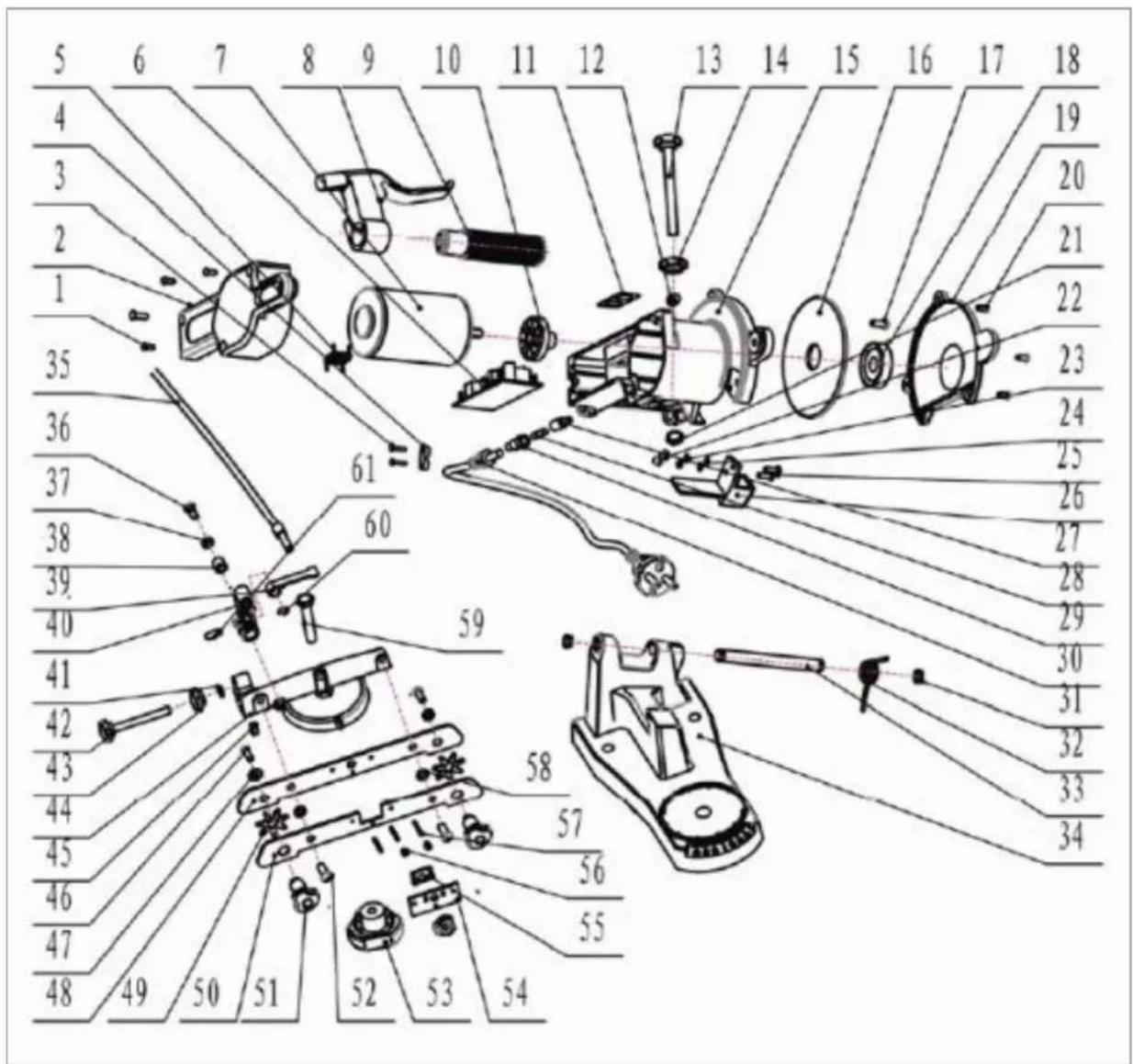

DESSIN D'ASSEMBLAGE.

5 6 7 8 9 10 11 12 13 14 15 16 17 18 4 3 2 1 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 61 60 59 58 57 56 55 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34
