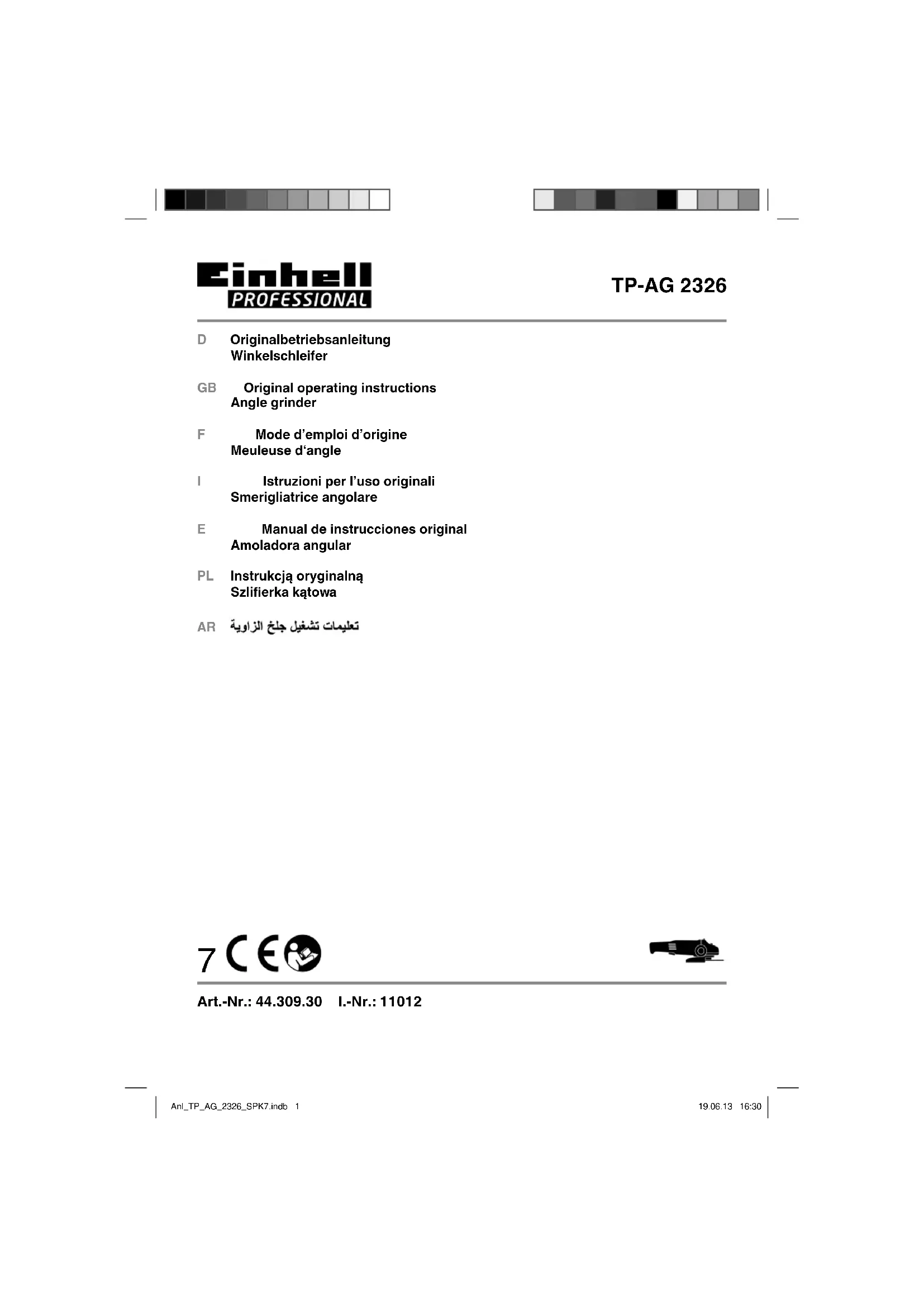

TP-AG 2326 - Broyeur EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle
Marque	Einhell
Modèle	TP-AG 2326
Puissance absorbée	2600 W
Tension réseau	230 V ~ 50 Hz
Vitesse nominale	6600 tr/min
Diamètre maxi de meule	230 mm
Poids	6,5 kg
Catégorie de protection	II (double isolation)
Niveau de pression acoustique (LpA)	92 dB(A)
Niveau de puissance acoustique (LwA)	103 dB(A)
Vibration (rectification surfaces)	5,0 m/s² (incertitude K=1,5 m/s²)
Fonctions principales	Dégrossissage, tronçonnage, meulage du métal et de la pierre
Caractéristiques spéciales	Blocage de broche, démarrage progressif, protection contre remise en marche, poignée anti-vibrations
Volume de livraison	Meuleuse d'angle, poignée supplémentaire anti-vibrations, dispositif de sécurité, clé à ergots, mode d'emploi, consignes de sécurité
Entretien	Nettoyer les fentes de ventilation et le carter avec un chiffon humide ; brosses à charbon auto-désactivantes à remplacer par un spécialiste
Sécurité	Dispositif de protection réglable, arrêt de broche, interrupteur de sécurité à deux mains
Accessoires optionnels	Dispositif de protection pour tronçonnage (réf. 44.500.37)
Garantie	2 ans, couvre les vices de fabrication et de matériau
Recyclage	Ne pas jeter avec les ordures ménagères ; déposer en centre de collecte

FOIRE AUX QUESTIONS - TP-AG 2326 EINHELL

Comment changer la meule sur le broyeur Einhell TP-AG 2326 ?

Débranchez l'appareil. Utilisez le blocage de broche pour immobiliser l'arbre. Dévissez l'écrou à bride avec la clé à ergots fournie. Remplacez la meule et revissez fermement l'écrou. Assurez-vous que le blocage de broche est enfoncé pendant toute l'opération.

Puis-je utiliser ce broyeur pour couper du carrelage ?

Oui, avec une meule diamantée adaptée et le dispositif de protection pour tronçonnage (accessoire optionnel). Le diamètre de la meule ne doit pas dépasser 230 mm et la vitesse minimale doit être de 6600 tr/min.

Comment régler le dispositif de protection ?

Débranchez l'appareil. Actionnez le levier de serrage (a), tournez le dispositif de protection (4) dans la position souhaitée pour protéger vos mains, puis relâchez le levier. Vérifiez qu'il est bien fixé avant utilisation.

Que faire si le broyeur ne démarre pas ?

Vérifiez que la prise est branchée et que le câble n'est pas endommagé. Si l'interrupteur était bloqué en position marche lors d'une coupure de courant, l'appareil ne redémarre pas automatiquement : mettez l'interrupteur hors circuit puis rallumez-le.

Quels EPI sont recommandés pour l'utilisation ?

Portez des lunettes de protection, un masque anti-poussière, une protection auditive (casque ou bouchons) et des gants. Une exposition au bruit peut entraîner une perte d'audition.

Comment nettoyer le broyeur ?

Débranchez l'appareil. Nettoyez les fentes de ventilation et le carter avec un chiffon humide et un peu de savon. N'utilisez pas de produits agressifs. Évitez toute pénétration d'eau à l'intérieur.

Quelle est la puissance du moteur ?

Le moteur a une puissance absorbée de 2600 W sous 230 V. Il tourne à 6600 tr/min à vide. Assurez-vous que la tension du réseau correspond.

Puis utiliser des meules de diamètre inférieur ?

Oui, mais le diamètre ne doit jamais dépasser 230 mm. Utilisez des meules homologuées pour une vitesse d'au moins 6600 tr/min et une vitesse circonférentielle de 80 m/s.

Comment fonctionne le démarrage progressif ?

Le démarrage progressif limite le courant de démarrage pour éviter un à-coup. Patientez jusqu'à ce que la machine atteigne sa pleine vitesse avant de poser la meule sur la pièce.

Où puis-je acheter des pièces de rechange ?

Les pièces de rechange sont disponibles auprès du fabricant. Pour commander, indiquez le type d'appareil, le numéro d'article et le numéro d'identification. Consultez www.isc-gmbh.info pour les prix.

MODE D'EMPLOI TP-AG 2326 EINHELL

Avertissement - Lisez ce mode d'emploi pour diminuer le risque de blessures

Portez une protection de l'ouïe. L'exposition au bruit peut entraîner une perte de l'ouïe.

Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l'amiante !

Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.

Ce recouvrement de protection convient à l'affûtage.

Ce recouvrement de protection convient aux travaux de tronçonnage et de meulage. (non compris dans la livraison)

F

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Avertissement!

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1)

1. Blocage de broche
2. Interrupteur marche/arrêt
3. Poignée supplémentaire anti-vibration
4. Dispositif de sécurité
5. Clé à ergots
6. Poignée anti-vibrations

2.2 Volume de livraison

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Attention!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Poignée supplémentaire anti-vibrations
• Dispositif de sécurité
• Mode d'emploi d'origine
- Consignes de sécurité

3. Utilisation conforme à l'aff ectation

La meuleuse d'angle sert à meuler le métal et la pierre en utilisant la meule correspondante et le dispositif de protection correspondant.

Attention ! Pour séparer le métal et la pierre, la meuleuse d'angle doit uniquement être employée lorsque le dispositif de protection (disponible avec les accessoires) est monté.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

4. Données techniques

Tension réseau : 230 V \~ 50 Hz

Puissance absorbée : 2600 W

Vitesse nominale : 6.600 tr/min

ø de meule maxi. : 230 mm

Catégorie de protection : ...... II ^1

Poids : 6,5 kg

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.

Niveau de pression acoustique L_pA ..... 92 dB(A)

Imprécision K_nA .....3 dB

Niveau de puissance acoustique L _WA ... 103 dB(A)

Imprécision K_WA 3 dB

F

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de l'ouïe.

Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745.

Rectifi er les surfaces

Valeur d'émission de vibration a_hAG=5,0 m/s^2 Insécurité K=1,5 m/s^2

Avertissement !

La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.

La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.

La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'altération au début.

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état.
• Entretenez et nettoyez l'appareil régulièrement.
  • Adaptez votre façon de travailler à l'appareil.
  • Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

Risques résiduels

Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-poussière adéquat n'est porté.
2. Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
3. Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.

5.1 Montage de la poignée supplémentaire (fi gure 2)

• La meuleuse d'angle ne doit pas être utilisée sans poignée supplémentaire (3).
• La poignée supplémentaire peut être vissée au niveau des 3 positions (A, B, C).

Côté de l'appareil Convient à
Gauche(rep.A)Droitier
Droite(rep.B)Gaucher
En haut (rep. C) Utilisation de disque de meuleuse

La poignée supplémentaire sur ce modèle est fi xée sur le boîtier de la machine à l'aide d'éléments amortissant les vibrations ce qui protège l'utilisateur et réduit la fatigue lors du travail.

5.2 Montage du dispositif de sécurité (fi gure 3)

Poussez le dispositif de protection (4) sur l'appareil en appuyant sur le levier de serrage (a) comme indiqué sur la figure 3.

5.3 Réglage du dispositif de protection (fi gure 4)

• Éteignez l'appareil. Tirez la fiche de contact!
- Réglez le dispositif de sécurité (4) afin de protéger vos mains de façon à ce que la pièce à meuler soit à distance du corps.
- La position du dispositif de protection (4) peut être adaptée aux conditions de travail respectives : actionnez le levier de serrage (a), tournez le dispositif de sécurité (4) dans la position souhaitée et relâchez le levier de serrage.
- Veillez à ce que le dispositif de protection (4) recouvre correctement le boîtier de la roue dentée.
• Assurez-vous que le dispositif de protection (4) soit bien fixé.

F

⚠️Veillez au bon maintien du dispositif de protection
⚠️ N'utilisez pas la meuleuse d'angle sans dispositif de protection.

5.4 MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

6. Commande

6.1 Interrupteur (fi gure 5)

La meuleuse d'angle est sécurisée contre toute mise en marche involontaire.

Mise en marche : appuyez d'abord sur la touche auxiliaire (b) sur la partie supérieure de la poignée, puis sur le levier principal de l'interrupteur marche/arrêt (2). L'interrupteur marche/arrêt peut être bloqué en cas de fonctionnement continu. Ce-faisant, appuyez sur la touche auxiliaire (b) en maintenant l'interrupteur marche/arrêt (2) et ensuite relâchez l'interrupteur marche/arrêt.

Mise hors circuit : relâchez l'interrupteur marche/arrêt (2) lorsqu'il a été bloqué, appuyez tout d'abord dessus puis relâchez.

Protection contre la remise en marche

Lors de l'interruption de la tension réseau (ou en cas de panne de courant provisoire pour un temps t > 0,5 s) lorsque l'interrupteur est bloqué en position marche, l'outil électronique ne fonctionne pas après le rétablissement de la tension réseau. Afi n que l'appareil continue à fonctionner, mettre l'interrupteur hors circuit et le réallumer.

Fonction de démarrage progressif (limitation du courant de démarrage)

L'appareil dispose d'une fonction de démarrage progressif afi n d'éviter un démarrage de l'appareil brutal.

⚠️ Patientez jusqu'à ce que la machine ait atteint sa vitesse de rotation maximale. Ensuite, vous pouvez placer la meuleuse d'angle sur la pièce à usiner et la traiter.

6.2 Remplacement du dispositif de sécurité (fi gure 3)

• Actionnez le levier de serrage (a) et tournez le dispositif de sécurité (4) comme indiqué sur la figure 3.
• Retirez le dispositif de sécurité.
- Pour installer le dispositif de sécurité, poussez celui-ci sur l'appareil en appuyant sur le levier de serrage comme sur la figure 3.

6.3 Remplacement des meules (fi gure 6)

Pour le remplacement des meules, la clé à ergots (5) jointe à la livraison est nécessaire.

Attention ! Pour des raisons de sécurité, la meuleuse d'angle ne peut pas fonctionner avec une clé à ergots (5) enfi chée.

Retirez la fi che secteur

• Remplacement aisé des meules grâce au dispositif d'arrêt de broche.
• Poussez ce dispositif d'arrêt et faites enclencher la meule.
• Ouvrez l'écrou à bride au moyen de la clé à ergots. (figure 5)
• Remplacez la meule ou la meule à tronçonner et serrez bien l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés! Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 5 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.

F

6.4 Disposition des brides en cas d'utilisation de meules et de meules tron-çonneuses (Fig. 7-10)

• Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite (Fig. 8) a) Bride de serrage b) Ecrou à bride
• Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé (Fig. 9)
  a) Bride de serrage b) Ecrou à bride
• Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite (Fig. 10) a) Bride de serrage b) Ecrou à bride

6.5 MOTEUR

Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.

6.6 MEULES

• Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé.
• Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée.
• Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.
• Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 6.600 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.
• En cas d'utilisation de meules tronçonneuses diamantées faites attention au sens de rotation. Le flèche de sens de rotation sur la meule tronçonneuse diamantée doit correspondre à la flèche de sens de rotation sur l'appareil.

Veillez particulièrement à ce que les meules soient correctement entreposées et transportées. N'exposez jamais les meules aux chocs, coups ou arêtes vives (p. ex. lors du transport ou en les mettant dans une caisse à outils). Cela pourrait entraîner un endommagement des meules et entraîner p. ex. des fi ssures et représenter donc un danger pour l'utilisateur.

6.7 CONSIGNES DE TRAVAIL

6.7.1 Dégrossissage (Fig. 11)

Attention ! Utilisez le dispositif de protection pour l'affûtage (compris dans la livraison). Le travail de dégrossissage sera le plus efficiient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez pardessus la pièce à usiner avec un mouvement de va-et-vient.

6.7.2 Coupage (Fig. 12)

⚠ Attention ! Utilisez le dispositif de protection pour le tronçonnage (disponible en tant qu'accessoire, voir 8.4).

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

△ Il ne faut pas usiner des matériaux contenant de l'amiante.

⚠️ N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

F

8. Nettoyage, maintenance et commande de pièces de rechange

Retirez la fi che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

L'appareil possède des brosses à charbon qui se désactivent elles-mêmes. Celles-ci s'usent et doivent pour cette raison être contrôlées et remplacées de temps en temps. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

8.3 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
- No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

Recouvrement de protection pour la séparation (réf. : 44.500.37)

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

F

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

F

Bon de garantie

Chère Cliente, Cher Client,

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériau et est limitée à l'élimination de ces défauts ou encore au remplacement de l'appareil.

Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toutefois une période de garantie de 12 mois. Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l'appareil.

1. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.

2. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuillez donc toujours bien conserver le bon d'achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l'appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garanti. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.

1
