Type de produit	Commutateur crépusculaire (interrupteur crépusculaire)
Marque	Eberle
Modèle	DÄ 565 08 S
Tension nominale	220 V +10%/-15%, 50 Hz
Type de contact	Normalement ouvert (contact inverseur)
Courant nominal	16 A / 250 V, 50 Hz (charge résistive)
Plage de réglage de luminosité	Environ 1 à 100 lux
Temporisation enclenchement/déclenchement	Environ 30 secondes
Température ambiante de fonctionnement	-30 °C à +55 °C
Indice de protection	IP 54
Section de câble max.	3 x 2,5 mm²
Puissance max. (lampes à incandescence)	1600 W
Dimensions (approximatives)	100 x 80 x 60 mm
Poids (approximatif)	200 g
Alimentation	Réseau 220 V AC
Fonctions principales	Allumage automatique à la tombée de la nuit, temporisation anti-parasitage, réglage du seuil de luminosité
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Sécurité	Installation par un professionnel qualifié, respect des normes électriques en vigueur, mise à la terre obligatoire
Pièces détachées et réparabilité	Non spécifié; intervention par un professionnel recommandée
Informations générales	Utilisation domestique pour éclairage extérieur (rampe, vitrine, cour); antiparasité selon VDE 0875 classe N, conforme directive 89/336/CEE

FOIRE AUX QUESTIONS - DÄ 565 08 S Eberle

Comment régler le seuil de luminosité de l'interrupteur crépusculaire ?

Retirez le couvercle et utilisez un tournevis pour ajuster le potentiomètre. Le seuil est réglé en usine à environ 10 lux. La plage de réglage est de 1 à 100 lux. Les valeurs indiquées sur la plaque ne sont valables qu'avec le couvercle en place.

Où installer l'interrupteur crépusculaire Eberle DÄ 565 08 S ?

Montez l'appareil sur une surface plane verticale orientée au nord, à l'abri du rayonnement solaire. Ne l'installez pas à moins de 4 mètres du sol ni à proximité d'arbres ou d'arbustes pour éviter des déclenchements tardifs.

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble électrique de section max. 3 x 2,5 mm². Le raccordement doit se faire par le bas de l'appareil pour garantir l'étanchéité. Le fil de terre ne doit pas former de boucle.

Comment fonctionne la temporisation ?

L'appareil intègre une temporisation d'environ 30 secondes à l'enclenchement et au déclenchement. Cela évite les commutations intempestives dues à des éclairs brefs (phares de voitures, éclairs).

Quelle est la puissance maximale de l'éclairage commandé ?

Pour les lampes à incandescence, la puissance maximale est de 1600 W. Pour d'autres types de charges, respectez les caractéristiques nominales (16 A / 250 V résistif).

Puis-je utiliser cet interrupteur pour un usage industriel ?

Cet appareil est prévu pour un usage domestique (éclairage de rampe de garage, vitrine, cour). Pour un usage industriel ou public, Eberle recommande le modèle 565 15 S.

Comment plomber le boîtier après installation ?

Remplacez la vis en haut à droite du couvercle par la vis de plombage fournie (avec perçage transversal). Faites passer le fil de plombage à travers le perçage et l'évidement du couvercle, puis installez le plomb.

Que faire si l'interrupteur ne s'allume pas le soir ?

Vérifiez le réglage du seuil de luminosité : il peut être trop bas. Attendez 30 secondes après chaque réglage. Assurez-vous que le capteur n'est pas obstrué ou éclairé par la lumière commandée.

L'appareil est-il antiparasité ?

Oui, l'interrupteur crépusculaire est antiparasité selon VDE 0875 classe N et conforme à la directive européenne 89/336/CEE.

Quel est l'indice de protection IP de l'appareil ?

L'indice de protection est IP 54, ce qui signifie qu'il est protégé contre les poussières et les projections d'eau. Pour garantir l'étanchéité, le câble doit entrer par le bas.

MODE D'EMPLOI DÄ 565 08 S Eberle

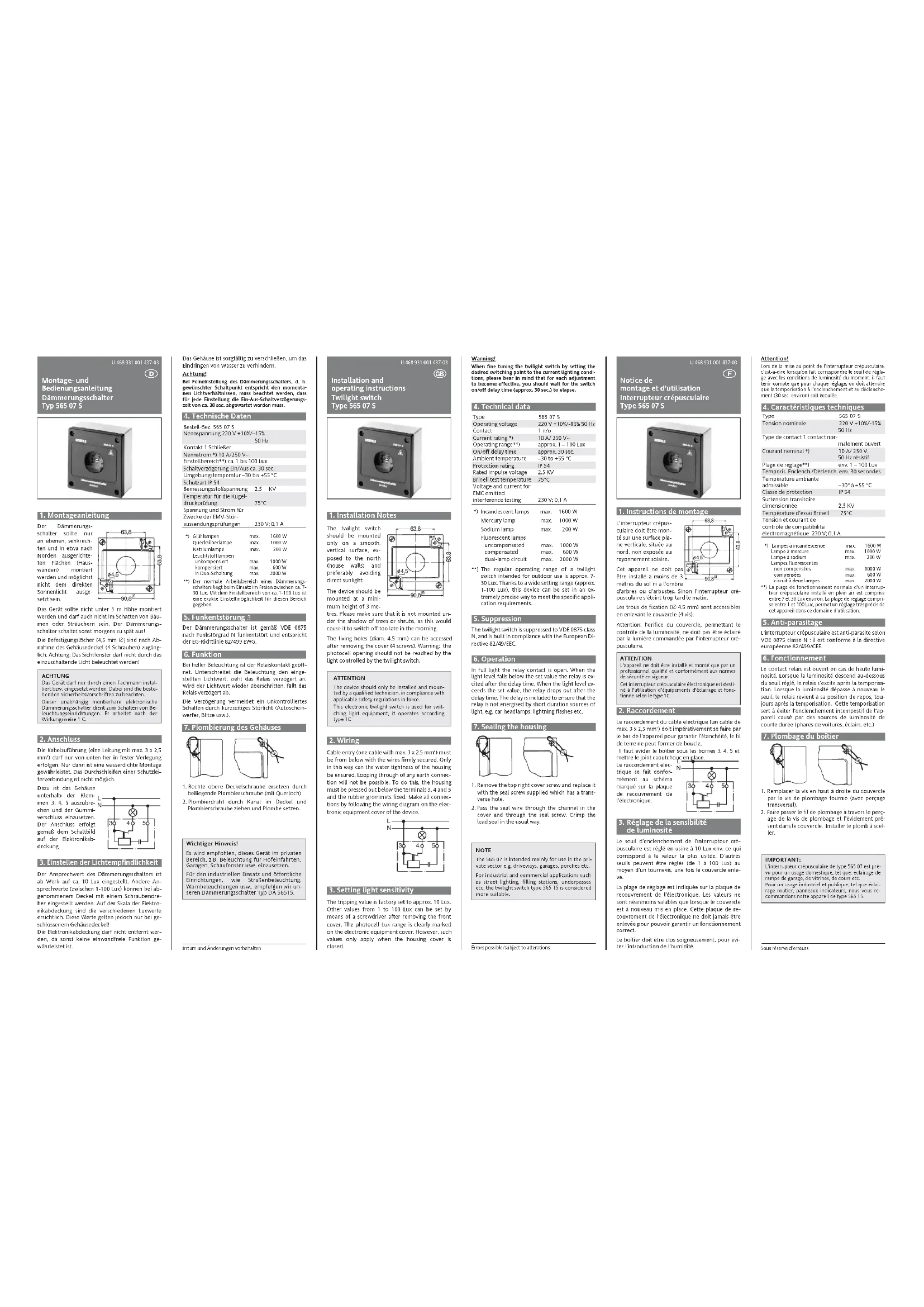

Notice de montage et d'utilisation Interrupteur crépusculaire Type 565 07 5 U.468 931 001 437-03 F

1. Instructions de montage

L'interrupteur crépusculaire doit être monté sur une surface plane verticale, située au nord, non exposée au rayonnement solaire.

Cet appareil ne doit être installé à moins mètres du sol ni à l'on

d'arbres ou d'arbustes. Sinon l'interrupteur cré- pusculaire s'éteint trop tard le matin.

Les trous de fixation (∅ 4,5 mm) sont accessibles en enlevant le couvercle (4 vis).

Attention: l'orifice du couvercle, permettant le contrôle de la luminosité, ne doit pas être éclairé par la lumière commandée par l'interrupteur crépusculaire.

ATTENTION

L'appareil ne doit être installé et monté que par un professionnel qualifié et conformément aux normes de sécurité en vigueur.

Cet interrupteur crépusculaire électronique est destiné à l'utilisation d'équipements d'éclairage et fonctionne selon le type 1C.

2. Raccordement

Le raccordement du câble électrique (un cable de max. 3 x 2,5 mm²) doit impérativement se faire par le bas de l'appareil pour garantir l'étanchéité, le fil de terre ne peut former de boucle.

Il faut évider le boîtier sous les bornes 3, 4, 5 et mettre le joint caoutchouc en place.

Le raccordement électrique se fait conformément au schéma marqué sur la plaque de recouvrement de l'électronique.

3. Réglage de la sensibilité

de luminosité

Le seuil d'enclenchement de l'interrupteur crépusculaire est réglé en usine à 10 Lux env. ce qui correspond à la valeur la plus usitée. D'autres seuils peuvent être réglés (de 1 à 100 Lux) au moyen d'un tournevis, une fois le couvercle enlevé.

La plage de réglage est indiquée sur la plaque de recouvrement de l'électronique. Les valeurs ne sont néanmoins valables que lorsque le couvercle est à nouveau mis en place. Cette plaque de recouvrement de l'électronique ne doit jamais être enlevée pour pouvoir garantir un fonctionnement correct.

Le boîtier doit être clos soigneusement, pour éviter l'introduction de l'humidité.

Attention!

Lors de la mise au point de l'interrupteur crépusculaire, c'est-à-dire lorsqu'on fait correspondre le seuil de réglage avec les conditions de luminosité du moment, il faut tenir compte que pour chaque réglage, on doit attendre que la temporisation à l'enclenchement et au déclenchement (30 sec. environ) soit écoulée.

4. Caractéristiques techniques Type 565 07 S

Type de contact 1 contact non- malement ouvert

Courant nominal *) 10 A/250 V,

50 Hz résistif

Plage de réglage**) env. 1 – 100 Lux Temperis, Enclansch (Déslansch, eny. 20 secondes

Température ambiante

admissible -30° à +55 °C

Classe de protection IP 54

Surtension transitoire

dimensionnée 2,5 KV Température d'assai Brinell 75°C

Tension et courant de

contrôle de compatibilité

électromagnétique 230 V; 0,1 A

*) Lampes à incandescence	max.	1600 W
Lampe à mercure	max.	1000 W
Lampe à sodium	max.	200 W
Lampes fluorescentes
non compensées	max.	1000 W
compensées	max.	600 W
circuit à deux lampes	max.	2000 W

**) La plage de fonctionnement normale d'un interrup-

teur crepuscutaire installé en plein air est comprise entre 7 et 30 Lux environ. La plage de réglage comprise entre 1 et 100 Lux, permet un réglage très précis de cet appareil dans ce domaine d'utilisation.

5. Anti-parasitage

L'interrupteur crépusculaire est anti-parasite selon

VDE 0875 classe N ; il est conforme à la directive

6. Fonctionnement

Le contact relais est ouvert en cas de haute luminosité. Lorsque la luminosité descend au-dessous du seuil réglé, le relais s'excite après la temporisation. Lorsque la luminosité dépasse à nouveau le seuil, le relais revient à sa position de repos, toujours après la temporisation. Cette temporisation sert à éviter l'enclenchement intempestif de l'appareil causé par des sources de luminosité de courte durée (phares de voitures, éclairs, etc.)

7. Plombage du boîtier

1. Remplacer la vis en haut à droite du couvercle par la vis de plombage fournie (avec perçage transversal).

2. Faire passer le fil de plombage à travers le perçage de la vis de plombage et l'évidement présent dans le couvercle. Installer le plomb à sceller.

IMPORTANT:

L'interrupteur crépusculaire de type 565 07 est prévu pour un usage domestique, tel que: éclairage de rampe de garage, de vitrines, de cours etc. Pour un usage industriel et publique, tel que éclairage routier, panneaux indicateurs, nous vous recommandons notre appareil de type 565 15.

Sous réserve d'erreurs
