DÄ 565 28 - Commutateur Eberle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur crépusculaire
Modèle	DÄ 565 28
Marque	Eberle
Alimentation nominale	220-240 V ~ 50 Hz
Plage de tension	187-264 V
Puissance absorbée	~ 7 VA
Contact	1 R, 10 A / 250 V (cos φ = 1)
Plage de réglage	5-100 lux
Élément sensible	Photo-résistance
Temporisation	Environ 10-20 s
Indicateur d'état	LED rouge
Température ambiante admissible	-30°C à +65°C
Température de stockage	-40°C à +70°C
Classe de protection	II selon VDE 0631
Indice de protection	IP 54 (montage conforme)
Poids	Environ 150 g
Charge max. lampes à incandescence	1600 W
Charge max. lampes fluorescentes non compensées	1200 W
Charge max. lampes halogènes (230 V)	1200 W
Charge max. lampes à vapeur de mercure	1000 W
Section de câble recommandée	0,75 à 2,5 mm²
Entretien	Nettoyer l'extérieur avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation uniquement par un professionnel selon les normes VDE/NF. Respecter les consignes de la notice.

FOIRE AUX QUESTIONS - DÄ 565 28 Eberle

Où installer l'interrupteur crépusculaire ?

Installez-le à environ 3 mètres du sol sur un mur exposé au nord, ni à l'ombre ni exposé à une lumière artificielle.

Comment régler la sensibilité ?

Tournez le couvercle jusqu'à la valeur souhaitée. Le réglage d'origine est 10 lux. Pour augmenter l'enclenchement, tournez dans le sens des lux croissants ; pour le diminuer, dans le sens des lux décroissants.

Pourquoi la lampe s'allume brièvement à la mise sous tension ?

C'est normal : lors de la mise sous tension, le contact du relais s'ouvre avec un retard, ce qui peut allumer la lampe un court instant.

Quelle est la temporisation de l'appareil ?

La temporisation est d'environ 10 à 20 secondes, pour éviter les déclenchements intempestifs dus à des variations brusques de luminosité.

Peut-on utiliser l'appareil avec des lampes LED ?

La notice ne mentionne pas explicitement les lampes LED. Pour des charges non inductives, respectez les puissances maximales des lampes à incandescence équivalentes.

Comment tester le fonctionnement ?

Recouvrez l'appareil avec la boîte en carton pour simuler l'obscurité. Attendez la temporisation (10-20 s) pour voir le contact se fermer.

Quelle section de câble utiliser ?

Utilisez une section de 0,75 à 2,5 mm², avec un diamètre externe de câble de 9 à 12 mm.

L'appareil ne s'éteint pas le matin, que faire ?

Tournez le couvercle dans le sens d'une diminution du nombre de lux pour que l'extinction se produise plus tôt.

L'appareil ne s'allume pas le soir, que faire ?

Tournez le couvercle dans le sens d'une augmentation du nombre de lux pour que l'allumage se produise plus tôt.

Quelle est la protection de l'appareil ?

L'indice de protection est IP 54 (montage conforme), et la classe de protection est II selon VDE 0631.

MODE D'EMPLOI DÄ 565 28 Eberle

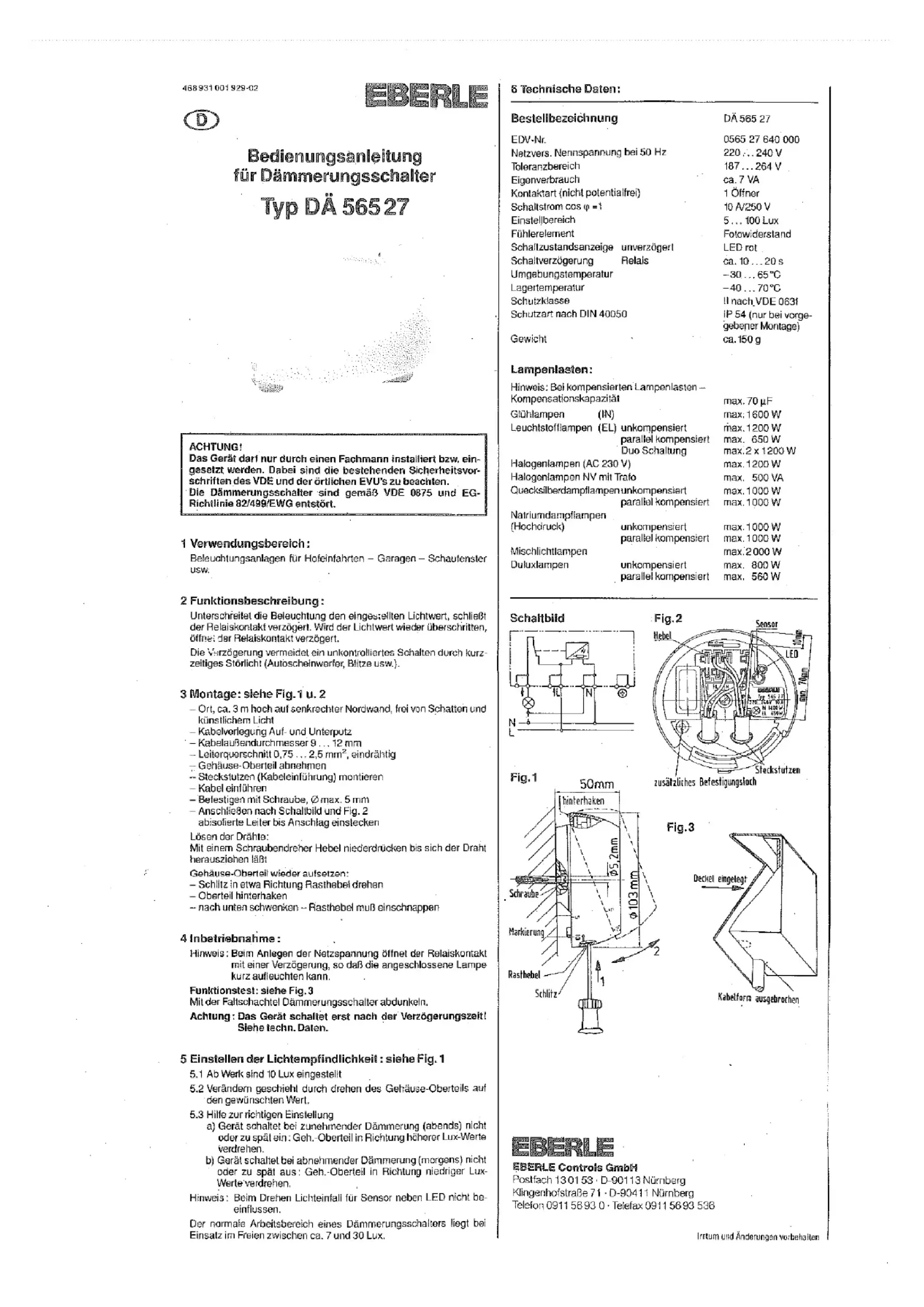

Mode d'emploi pour Interrupteur Crepusculaire Type DAe 565 27

Cet appareil doit uniquement être installé par un professionnel selon les règles de l'ari, en particulier en respectant les normes VDE et/ou NF.

Les interrupteurs crépusculaires sont antiparasités selon les normes VDE 0875 et les directives Européennes 82/499/EWG.

1 Domaine d'utilisation

éclairage de cours, garages, parkings, vitrines.

2 Fonctionnement :

Lorsque la luminosité ambiante est inférieure au réglage, le contact du relais se terme après temporisation.

De même, lorsque la luminosité amblante dépasse le réglage, le contact s'ouvre après temporisation.

Cette temporisation empêche des fonctionnements intempestifs lors de variations brusques de luminosité: phares d'automobiles, éclairs, nuages...

3 Montage: voir Fig. 1 et 2

- Lieu: à environ 3 m du sol sur un mur exposé au nord, dans un endroit qui n'est ni à l'ombre ni exposé à une lumière artificielle.

- Câblage: ● encastré ou apparent

- diamètre externe du câble: 9 à 12 mm

● section: 0,75 à 2,5 mm²

- enlever le couvercie

- monter les connecteurs rapides

- faire passer le câble

- fixer à l'aide des vis, ∅ max. 5 mm

- brancher selon la fig. 2 - enloncer le fil dénudé à fond

- pour sortir les câbles, abaisser avec un tournevis la languette jusqu'à pouvoir ressortir les fils en tirant

- remonter le couvercle

- tourner, l'encoche vers le crochet

- engager le couvercle sur l'arrière

- bascular vers le bas jusqu'à enclencher le verrou

4 Mise en service

Remarque : lors de la mise sous tension, le contact du relais s'ouvre avec un certain retard, ce qui peut entraîner l'allumage de la lampe pendant un bref instant.

Essai: recouvrir l'appareil avec la boîte en carton pour l'obscurci.

Remarque: il faut attendre que la temporisation s'écoule avant que le contact ne se ferme (voir caractéristiques techniques)

5 Réglage de la sensibilité (Fig. 1)

5.1 Le réglage d'origine est de 10 lux

5.2 le réglage s'effectue en tournant le couvercle jusqu'à la valeur souhaitée.

5.3 Pour bien régler:

a) malgré l'augmentation de l'obscurité (le soir) l'appareil n'enclenche pas ou trop tard: tourner le couvercle dans le sens d'une augmentation du nombre de lux

b) lors de l'augmentation de la luminosité (le matin), l'appareil ne s'éteint pas ou trop tard: tourner le couvercle dans le sens d'une diminution du nombre de lux.

Remarque: lorsque vous effectuez le réglage, pendre garde de ne pas influencer le capteur situé à côté de la led (ombre...)

La plage normale d'utilisation est à l'extérieur d'environ 7 à 30 lux.

6 Caractéristiques techniques :

Type	DAe 565 27
Référence	0565 27 640 000
Alimentation
- tension nominale à 50 Hz	220 ... 240 V
- plage de tension	187 ... 264 V
Puissance absorbée	env. 7 VA
Contact	1 R
Intensité coupée cos φ =1	10 A/250 V
Plage de réglage	5 ... 100 Lux
Elément sensibie	Photo-résistance
Indication de l'état du relais	LED rouge
Temporisation	env. 10 ... 20 s
Temp. ambiante admissible	-30 à +65°C
Temp. de stockage	-40 à +70°C
Classe de protection	Il selon VDE 0631
Degré de protection	IP 54 (selon DIN 40050 (pour un montage conforme aux indications)
Poids	env. 150 g

Charges des lampes commandées :

compensées	70 μF
Lampes à incandescence :	max. 1600 W
Lampes fluorescentes : non compensées	max. 1200 W
	max. 650 W
	doubles max. 2 x 1200 W
Lampes halogènes (AC 230 V)	max. 1200 W
Lampes halogènes avec transfo.	max. 500 VA
Lampes à vapeur de mercure :
non compensées	max. 1000 W
	max. 1000 W
Lampes à vapeur de sodium
non compensées	max. 1000 W
	max. 1000 W
	Lampes mixtes max. 2000 W
Lampes Dulux non compensées	max. 800 W
	max. 560 W

Schéma de raccordement

Fig.2 tanquette element sensible LED 10µm 70µm 225-340V 10A N=1000V P=450V connecteurs rapides percage supplémentaire pour fixation

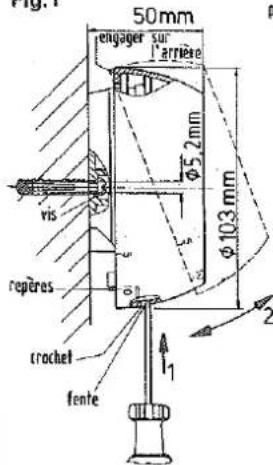

Fig.1

50mm engager sur l'arrêne φ5.2mm φ10.3 mm vis repères crochel fente 1 2

Fig.3

couvercle recouvert Perforation pour Cable entrée
