Type de produit	Table solaire avec micro-onduleur intégré
Marque	Technaxx
Modèle	TX-250
Puissance du panneau solaire	410 Wc
Puissance de sortie du micro-onduleur	400 W
Dimensions du plateau (L x l x H)	Environ 173 x 114 x 4 cm
Dimensions du cadre assemblé (L x l x H)	Environ 125 x 103 x 80 cm
Poids total	32,5 kg
Charge maximale sur la table	25 kg
Matériaux	Cadre en aluminium avec revêtement plastique, verre trempé faible en fer 3,2 mm
Couleur	Noir
Angles d’inclinaison réglables	20°, 30°, 35°
Type de connecteur CC	MC4
Type de connexion CA	Prise Wieland (recommandée) ou Schuko/Type13
Plage de tension d’entrée MPPT	16 – 60 V
Tension de démarrage	22 V
Tension de sortie CA nominale	230 V (plage 180 – 275 V)
Fréquence nominale	50 Hz (plage 45 – 55 Hz)
Efficacité pondérée CEC	96,70 %
Indice de protection du micro-onduleur	IP67 (NEMA 6)
Communication	Wi-Fi intégré 2,4 GHz
Application de suivi	S-Miles Installer (iOS/Android)
Conformité	VDE-AR-N 4105:2018, EN50549-1:2019, VFR2019
Contenu de l’emballage	1 micro-onduleur 400 W, 1 panneau solaire 410 W, 1 cadre de table pré-assemblé, 4 pieds, 1 câble de connexion 5 m, 1 manuel

FOIRE AUX QUESTIONS - TX-250 TECHNAXX

Quelle est la puissance maximale que peut produire le TX-250 ?

Le panneau solaire a une puissance crête de 410 Wc, et le micro-onduleur peut fournir jusqu'à 400 W en sortie CA.

Comment installer la table solaire TX-250 ?

L'installation nécessite de visser les quatre pieds au cadre pré-assemblé, de connecter les câbles MC4 du panneau au micro-onduleur, puis de brancher le câble CA sur une prise extérieure protégée (Wieland recommandée). L'ensemble doit être manipulé par deux personnes en raison du poids.

Peut-on utiliser le TX-250 comme une table ordinaire ?

Oui, lorsqu'il n'est pas utilisé pour produire de l'électricité, le panneau solaire sert de plateau de table. Il supporte jusqu'à 25 kg de charge. Il est conseillé d'utiliser des sous-verres ou une nappe pour éviter les rayures.

Comment ajuster l'angle d'inclinaison du panneau ?

Desserrez les vis de blocage des bras télescopiques, retirez les goupilles de réglage, soulevez le panneau jusqu'à l'angle souhaité (20°, 30° ou 35°) et laissez les goupilles s'enclencher. Resserrez les vis après chaque ajustement.

Comment connecter le TX-250 à mon réseau WiFi ?

Téléchargez l'application S-Miles Installer, connectez votre smartphone au point d'accès WiFi du micro-onduleur (DTUBI-xxxxxx) en utilisant le mot de passe situé à l'arrière de l'onduleur, puis suivez les étapes dans l'application pour configurer le réseau. La distance maximale entre l'onduleur et le routeur est de 20 m en espace ouvert.

Que faire si la LED du micro-onduleur clignote en rouge ?

Un clignotement rouge rapide (1 s) indique l'absence de raccordement CA. Vérifiez que le câble CA est branché et que le disjoncteur est allumé. Si le voyant rouge persiste après 3 minutes, mesurez la tension du panneau solaire : elle doit être supérieure à 22 V pour démarrer.

Quel type de prise est nécessaire pour le TX-250 ?

Une prise Wieland est recommandée pour la conformité VDE, mais une prise Schuko/Type13 étanche pour l'extérieur est également possible. La prise doit être protégée par un disjoncteur de 13 A maximum.

Comment nettoyer le panneau solaire de la table ?

Utilisez un chiffon sec ou légèrement humide non pelucheux. Pour les taches tenaces, utilisez de l'eau osmosée. Évitez les produits abrasifs qui pourraient rayer le verre.

Quelle est la production d'énergie estimée par an ?

Avec une orientation sud et un angle de 35°, la production annuelle estimée est de 485 à 500 kWh, soit environ 1,33 à 1,37 kWh par jour.

Dois-je déclarer l'installation à mon gestionnaire de réseau ?

Oui, en Allemagne et en Autriche, l'installation photovoltaïque doit être déclarée par écrit à l'opérateur de réseau deux semaines avant la mise en service. En Allemagne, une déclaration de travaux à la mairie peut également être requise.

MODE D'EMPLOI TX-250 TECHNAXX

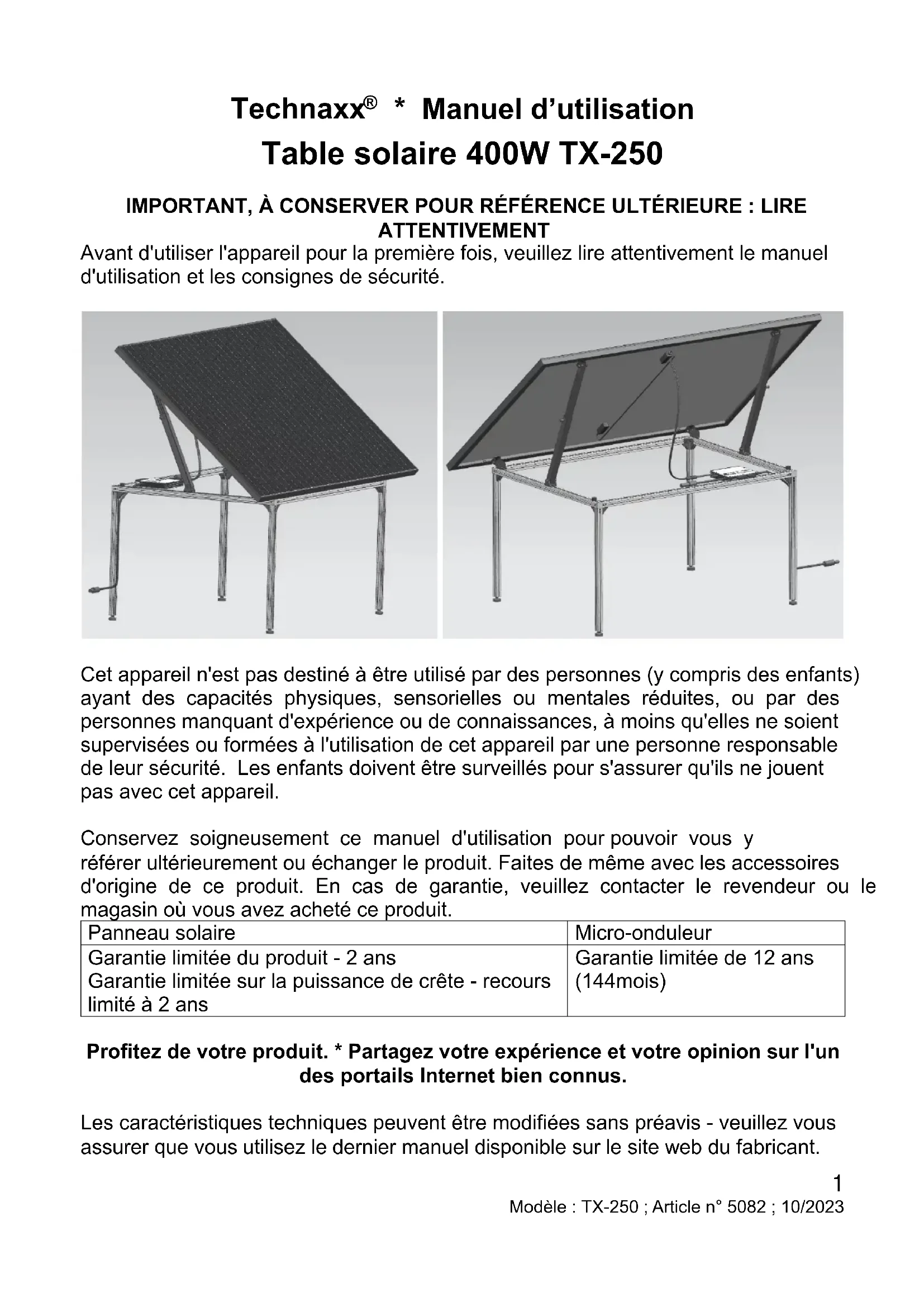

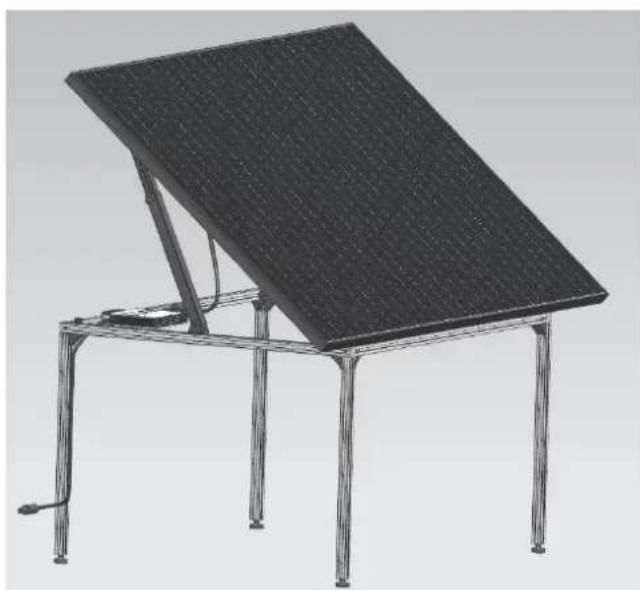

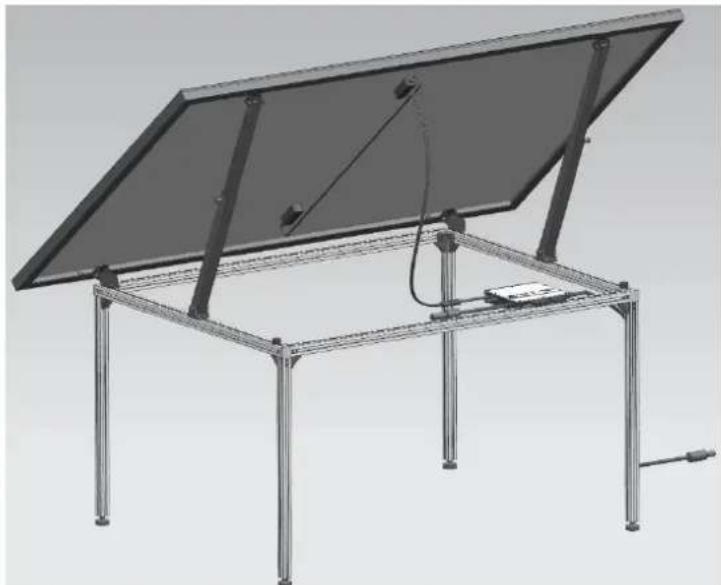

Technaxx\* Manuel d'utilisation Table solaire 400W TX-250

IMPORTANT, À CONSERVER POUR RÉFÉRENCE ULTÉRIEURE : LIRE ATTENTIVÉMENT

Avant d'utiliser l'appareil pour la première fois, veuillez tire attentivement le manuel d'utilisation et les consignes de sécurité.

Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacité physiques, sensorielles ou mentales réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins qu'elles ne soient supervisées ou formées à l'utilisation de cet apparéil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec cet apparéil.

Conservez soigneusement ce manuel d'utilisation pour pouvoir vous y référer ultérieurement ou échanger le produit. Faites de même avec les accessoires d'origine de ce produit. En cas de garantie, veuilles contacter le revendeur ou le magasin où vous avez achété ce produit.

Panneau solaire	Micro-onduleur
Garantie limitée du produit - 2 ans Garantie limitée sur la puissance de créte - recours limité à 2 ans	Garantie limitée de 12 ans (144mois)

Profitez de votre produit. * Partagez Your experience et votre opinion sur l'un des portails Internet bien connus.

Les caractéristiques techniques peuvent être modifiées sans préavis - veuillage vous assurer que vous utilisez le dernier manuel disponible sur le site web du fabricant.

Table des matieres

Informations importantes. 3

Utilisation prévue. 3

Description des pictogrammes utilisés 3

Remarque 4

Risque de blessure 4

Consignes de sécurité. 5

Mesures de précaution lors de l'installation. 7

Personnel qualifié 7

Clause de non-responsabilité 8

Caracteristiques 8

Details du produit 9

Contenu de l'emballage : 9

Aperçu du produit 9

Preparation à l'installation 10

Exigences pour l'utilisation d'un système photovoltaique. 10

Montage. 11

Remarques generales 11

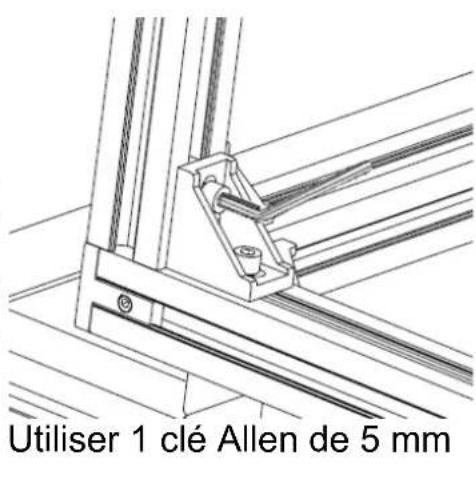

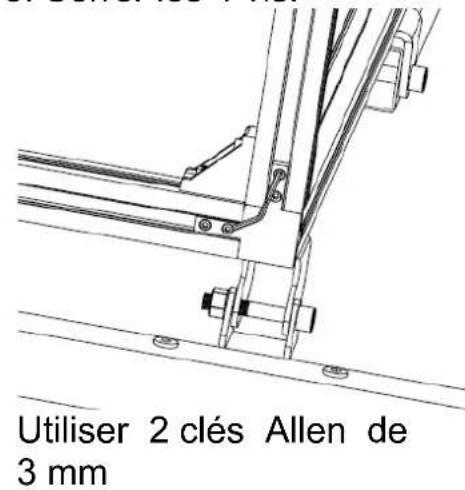

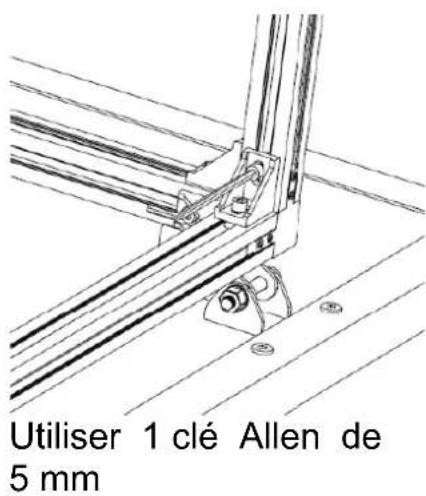

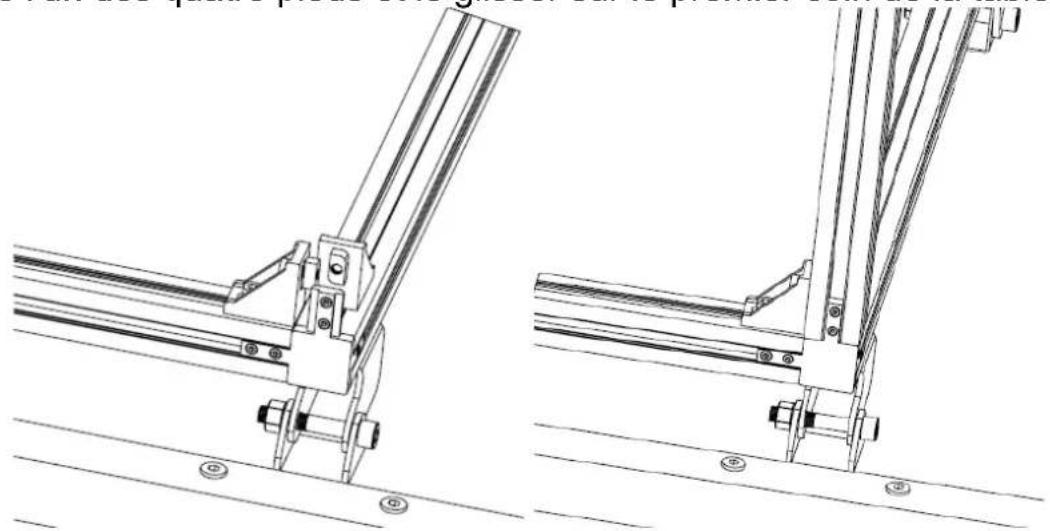

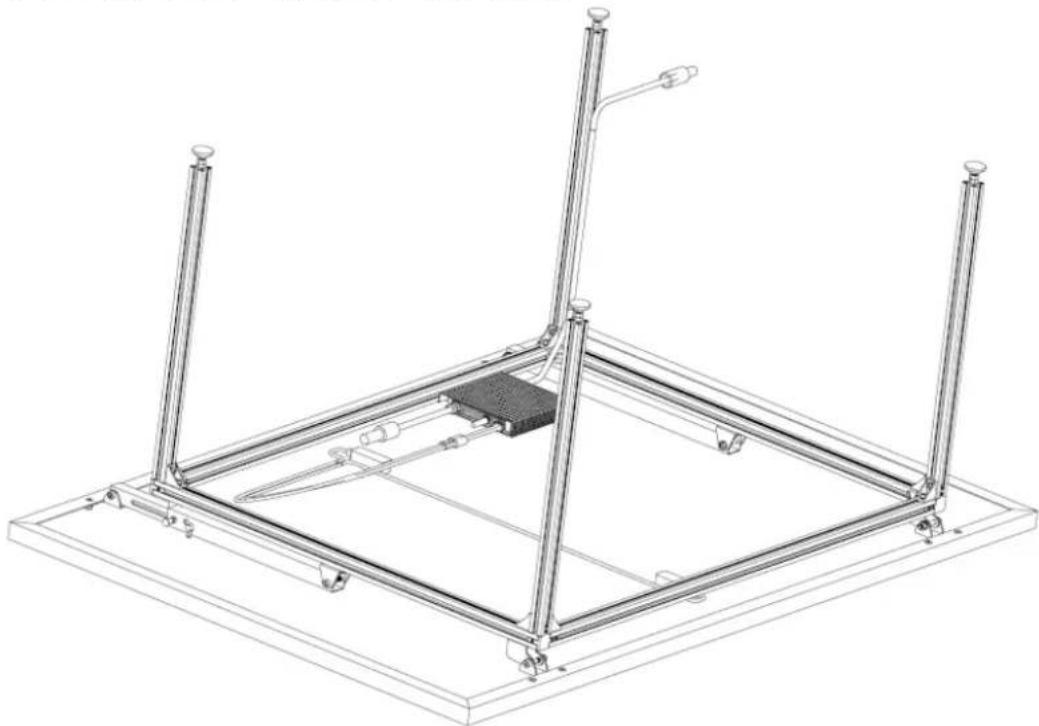

Montage des pieds 11

Acheminement/montage du cable de connexion 13

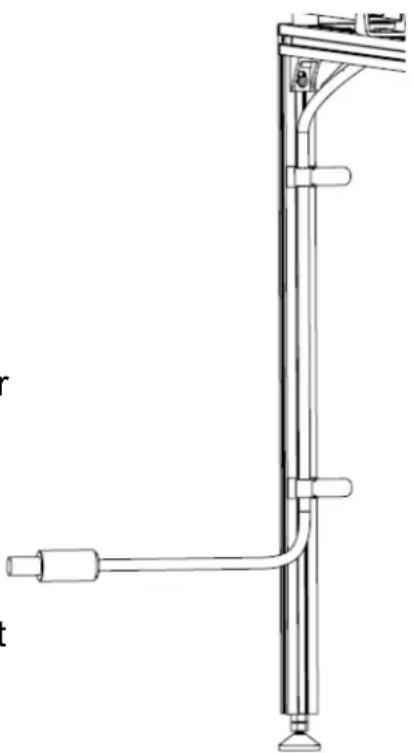

Montage du cable de connexion sur le pied 13

Raccordement du micro-onduleur 13

Raccordement des panneaux solaires (raccordement CC) 14

Raccorder le micro-onduleur au

réseau CA (raccord CA) 14

Installation de la table 15

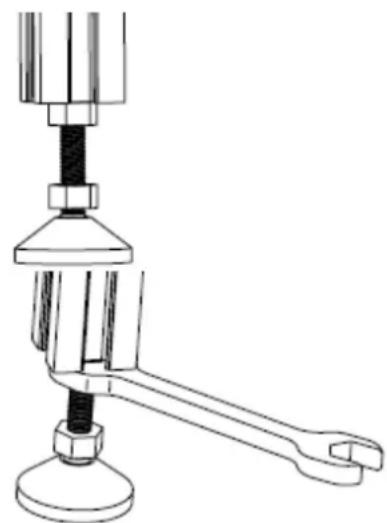

Réglage de la hauteur des pieds / nivellement 15

Utilisation comme panneau solaire...16

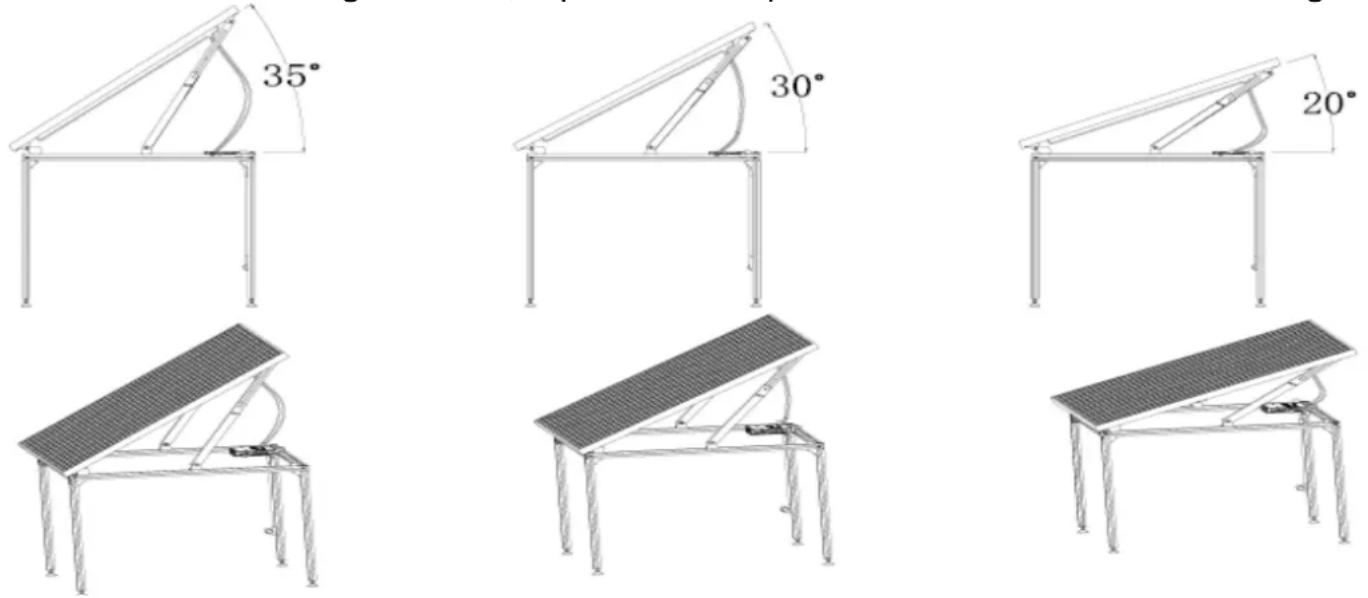

Ajustement de l'angle. 16

Rendement estimé. 16

Commentajuster l'angle？.16

Première mise en service 17

Statut duvoyant LED 17

ConfigurationWiFi. 18

Télécharger l'application 18

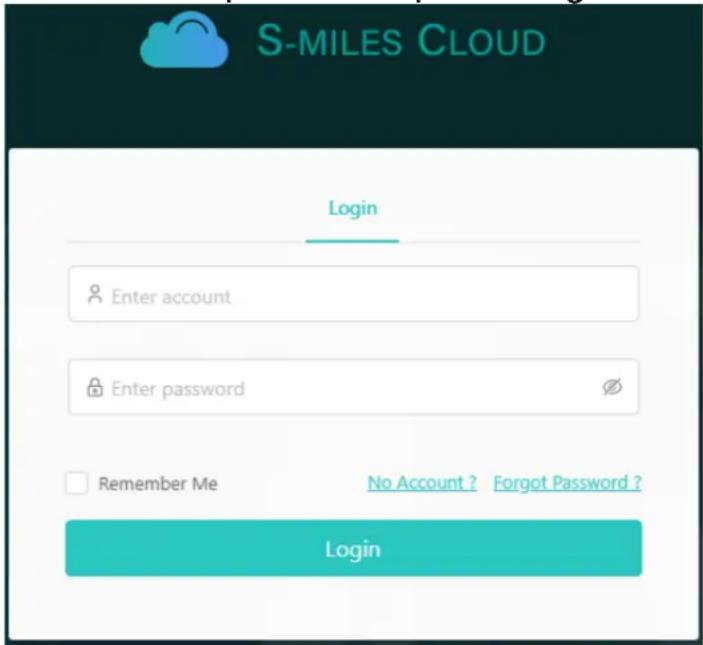

Page Web. 19

Dépannage. 20

Spécifications techniques. 21

Table 21

Onduleur. 21

Annexe 23

Déterminer la réserve électrique de ligne 23

Capacité de charge des lignes en cuivre. 24

Déterminer la réserve électrique de ligne 25

Pris en charge 26

Entretien et maintenance. 26

Stockage 26

Déclaration de Conformité 26

Élimination 26

Informations importantes

ATTENTION! (pour DE et CH, à partir d'après 2023)

Les installations de plus de 600 W doivent être effectuées exclusivement par des électriciens installateurs. De plus, une notification écrite correspondante doit être faite à l'opérateur réseau. Il convient donc de s'adresser à unElectricien spécialisé

Utilisation prévue

• Ce produit est conçu exclusively pour un usage extérieur. Il est destiné à un usage résidentiel uniquement et ne convient pas à un usage commercial. Il convient d'utiliser le produit uniquement de la manière décrite dans ces instructions d'installation. Toute autre utilisation est considérée comme inappropriée et peut entraîner des dommages matériels, voir corporels. Ce produit n'est pas un jouet pour enfants. Le fabricant ou le revendeur Decline toute responsabilité pour les dommages causés par une utilisation inappropriée ou incorrecte.
• Le micro-onduleur ne peut être utilisé qu'avac une connexion fixe, Wieland ou Schuko à l'alimentation électrique publique. Le micro-onduleur n'est pas prévu pour une utilisation mobile. Le micro-onduleur est un apparéil fonctionnant uniquement sur le réseau. Les modifications du micro-onduleur sont généralement interdites. Pour les modifications de l'environnement, il est impératif de consulter un électricien qualifié. Montage, installation et raccordement électrique.

Description des pictogrammes utilisés

Lire le manuel d'utilisation

Avertissement

Attention: risque de chocolélectrique

• Utiliser le produit uniquement pour l'usage auquel il est destiné. - Ne pas endommager le produit. Les situations suivantes peuvent endommager le produit : Tension incorrecte, accidents (y compris projections de liquide ou humidité), mauvaise utilisation ou utilisation abusive du produit, installation défectueuse ou incorrecte, problèmes d'alimentation électrique, y compris surintensités ou dommages occasionnés par la foudre, infestation par des insectes, ALTERATION ou modification du produit par des personnes autres que le personnel de service autorisé, exposition à des matériaux anormalement corrosifs, insertion d'objets étrangers dans l'appareil, utilisation avec des accessoires nonapprovés au préalable. - Lire et respecter tous les avertissements, les consignes de sécurité et les précautions duprésent manuel d'utilisation.

Risque de blessure!

Une mauvaise manipulation du produit peut entrainer des blessures.

• Ne pas laisser les enfants jouer, monter ou se tenirABOUT sur le produit. Ils pourraient tomber et se blesser gravement.
• Le produit peut basculer s'il est charge trop lourdement ou sur un seul côte. Veiller à ce que la charge soit uniformément répartie.
• Ne jamais s'asseoir ou se tenirABOUT sur le produit.
• Les plateaux de table sont en verre. Si le produit bascule, le verre peut se briser et provoquer des blessures graves. Ne pas s'appuyer sur le produit.
• Ne pas placer d'objets extrémement froids ou chauds directement sur le plateau en verre. Toujours placer le produit sur une base ajustate.
• Ne pas utiliser le produit comme marchepied, tréteau, matériel de gymnastique ou autre.
• Vérifier régulierement que le produit n'est pas endommagé.
• Ne pas faire de réparations ou de modifications structurelles inappropriées sur le produit. Cela pourrait entraîner des risques pour l'utilisateur.
• Utiliser le produit uniquement sur des surfaces planes.
• Si le produit est mal posé, il peut se briser sous l'effet de la charge. Cela pourrait entraîner des blessures. Veiller à assembler le produit conformément aux générées instructions d'assemblage.
• Ne pas placer une charge supérieure à 25 kg sur le produit.
• Le produit pèse très lourd. Le transport et l'assemblage doivent être effectuels par au moins deux personnes afin d'éviter les blessures.
  Un assemblage et une utilisation incorrects peuvent entrainer des blessures.
• Faire attention à ses mains et à ses doigts lors de l'assemblage et de l'utilisation quotidienne.
• Veiller à ne pas se coincer les mains dans le dispositif de piage afin d'éviter les blessures.
• En cas d'utilisation du dispositif de piage, veiller à ce que le mécanisme de piages s'enclenché complètement avant d'utiliser le produit.
• Le verre est lourd et peut se briser. Il convient de le manipuler avec précaution.
• Pour éviter tout écrasement, veiller à assembler et à transporter le produit avec soin.

Risque de dommages!

Une mauvaise manipulation du produit peut l'endommager.

• Placer le produit sur une surface facilement accessible, plane et suffisamment stable.
• Ne pas placer le produit sur ou à proximé de surfaces chaudes (grill, cusinière, chauffage, etc.).
• Traiter les surfaces en verre avec soin.
• Ne pas utiliser le produit si les composants sont fissurés, ébréchés ou déformés. Remplacer uniquement les composants endommagés par des composants d'origine correspondants.

Consignes de sécurité

• Lire attentivement le manuel d'utilisation. Il contient des informations importantes sur l'utilisation, la sécurité et l'entretien de l'appareil. Conserver le manuel d'utilisation en lieu sûr et le transmettre aux utilisateurs suivants, le cas échéant.
• Avant d'instructor ou d'utiliser la table solaire, il est nécessaire de dire toutes les instructions et les averissements dans la documentation technique, sur le microonduleur et sur le module solaire.
• L'appareil ne peut être utilisé qu'aux fins prévues conformément à ce manuel d'utilisation.
• Respecter les consignes de sécurité lors de l'utilisation.
• Avant la mise en service, vérifier que l'appareil et son cable de raccordement ainsi que les accessoires ne sont pas endommages. Ne pas utiliser l'appareil s'il présente des dommages visibles.
• Utiliser l'appareil uniquement à partir de sources d'alimentation domestiques. Vérifier si la tension secteur indiquée sur la plaque signalétique correspond à cette de votre réseau électrique.
• Effectuer toutes les installations électriques conformément aux réglementations locales (y compris la VDE).
• Lors de l'installation et de l'exploitation du système photovoltaïque branché, respecter les prescriptions légales nationales et les conditions de raccordement de l'exploitant du réseau.
  En particulier, DIN VDE V 0100-551-1 (VDE V 0100-551-1), VDE AR-N 4105:2018-11, DIN VDE 0100-712, DIN VDE 0100-410 et DIN VDE V 0628-1 (VDE V 0628-1).
• Tenir compte des informations sur la détermination de la réserve électrique de ligne à la fin de ce manuel d'utilisation.
• Attention: le boîtier du micro-onduleur est un dissipateur thermique et peut atteindre une température de 80 degrès Celsius. Pour réduire les risques de brûlure, ne pas toucher le boîtier du micro-onduleur.
• Attention: le panneau solaire, dont la surface est noire, peut atteindre des températures élevées. Pour réduire le risque de brûlures, ne pas toucher le panneau solaire lorsqu'il est resté longtemps au soleil. Utiliser des gants pour changer l'angle ou le recouvrir d'une nappe. Attendre environ 5 à 10 minutes pour s'assurer de ne pas se brûler.
• Ne pas pincer le cordon d'alimentation, le tirer sur des cordures coupantes ou des surfaces chaudes. Ne pas se servir du cordon d'alimentation pour transporter

I'appareil.

• Si le cordon d'alimentation de cet apparéil est endommagé, il doit être remplace par le fabricant ou son service client ou une personne de qualification similaire afin d'éviter tout danger.
• L'appareil est destiné à un usage domestique ou similaire uniquement. Il ne doit pas être utilisé à des fins commerciales.
• S'assurer que l'appareil est bien fixé pendant le fonctionnement et qu'il ne soit pas possible de trabucher sur les cables.
• Ne jamais utiliser l'appareil après un dysfonctionnement, par exemple, si l'apparéil est tombé dans l'eau ou a été endommagé d'une autre manière.
• Le fabricant décline toute responsabilité en cas d'utilisation incorrecte resultant du non-respect des instructions d'utilisation.
• Toute modification du produit pourrait comprometer sa sécurité. Attention : Risque de blessure !
• Toutes les modifications et réparations de l'appareil ou des accessoires ne peuvent être effectuées que par le fabricant ou par des personnes expressément autorisées par le fabricant à cet effet.
• S'assurer que le produit est alimenté à partir d'une source d'alimentation facilement accessible afin de pouvoir débrancherrapidement l'appareil du secteur en cas d'urgence.
• Ne jamais ouvrir le produit sans autorisation. N'effectuez jamais de réparations vous-même.
• Manipuler le produit avec précaution. Il peut être endommagé par des chocs, des impacts ou des chutes, même de faible hauteur.
  Garder le produit à l'abri de la chaleur extréme.
• Ne pas immerger le produit dans l'eau ou autres liquides.
• Sous réserve de modifications techniques et d'erreurs.

Avertissement !

• Ne pas ALTERER ou Manipuler le micro-onduleur ou d'autres parties de l'appareil.
• Risque de dommages dus à des modifications non conformes.
  Garder toutes les connectiques sèches et propres.

Attention : risque de chocoléctrique !

• Lors de l'utilisation de cet apparéil, certaines parties de l' apparéil sont sous haute tension, ce qui peut entraîner de graves blessures, voir la mort. Il convient donc de suivre les instructions suivantes pour minimiser le risque de blessure.

• Débrancher l'appareil uniquement lorsqu'il est étéint.

• Avant d'effectuer des inspections visuelles et des travaux d'entretien, vérifier que l'alimentation électrique est eteinte et qu'elle ne peut pas etre rétablie par accident.

Attention : surface chaude !

• La surface du micro-onduleur et du panneau solaire peut devenir très chaude. Toucher la surface peut provoquer des brûlures.

• Disposer le micro-onduleur de manière à ne pas le toucher par accident.

• Ne pas toucher les surfaces chaudes. Lorsque vous travailliez sur le micro-onduleur, attendez que la surface ait suffisamment refroidi.

Montage, installation et raccordement électrique

Avertissement !

• Tous les travaux, y compris le transport, l'installation, la mise en service et l'entretien, doivent être effectuels par du personnel qualifié et formé.

• Le raccordement électrique aux services centraux du batiment ne

peut être effectué que par un électricien/agréé.

• Ne pas raccorder le micro-onduleur au réseau de l'opérateur avant d'avoir entièrement mis en œuvre le processus d'installation et d'avoir reçu la confirmation/l'approbation de l'opérateur du réseau électrique.
• Éviter les risques de chute si le micro-onduleur est fixé en hauteur.
• Ne pas insérer de pieces conductrices dans les fiches et les prises. Les outils doivent être secs.

Mesures de précaution lors de l'installation

• L'installation doit être effectue avec l'unité déconnectée du réseau et avec les panneaux solaires placés à l'ombre et/ou isolés.
• Installer le micro-onduleur et tous les raccords CC dans un endroit approprié, par exemple sous le panneau solaire, pour éviter l'exposition directe au soleil et aux rayons UV, l'exposition à la pluie, l'accumulation de neige, etc. Dans tous les cas, une circulation d'air suffisante pour le refroidissement doit être prévue.
• Installer le micro-onduleur de manière à dévelopir une distance d'au moins 2 cm avec la surface la plus proche. Sinon, le micro-onduleur risque de surchauffer.
• Ne pas installer le micro-onduleur dans des espaces ou des gaz ou des matériaux inflammables peuvent être prêts.

Personnel qualifié

Une personne correctement informée ou supervisée par une personne ayant des compétences et des connaissances en technique électrique afin qu'elle reconnaissée les risques et évite les dangers causés par l'électricité. Pour des raisons de sécurité, dans ce manuel, « Personnel qualifié » signifie que cette personne connait les exigences de sécurité, les systèmes de refroidissement et la compatibilité electromagnétique et que cette personne est autorisée à alimenter,mettre à la terre et raccarder les équipements, systèmes et circuits conformément aux procédures de sécurité existantes. Le micro-onduleur, les accessoires et les systèmes connectés ne peuvent être mis en service et utilisés que par du personnel qualifié.

Clause de non-responsabilité

• Technaxx Deutschland ne peut enaucun cas etre tenu responsable de tout danger direct, indirect, punitif, accidentel, particulier pour les biens ou la vie, d'un stockage inapproprié, du ou lie à l'utilisation ou à la mauvaise utilisation de ses produits. - Des messages d'erreur peuvent apparaître en fonction de I'environnement dans lequel I'appareil est utilise.

Caracteristiques

• Solution à double usage : centrale solaire et table
• Installation facile : brancher, démarrer, économiser de l'énergie
• Lorsqu'il n'est pas utilisé, le module solaire converti en table produit de l'électricité
• Ajustement de l'angle pour un meilleur rendement (20^ / 30^ / 35^)
• Compend un micro-onduleur prémonté d'une puissance de sortie de 400W
• Suivi de la puissance possible via APP et web view
• Convient pour alimenter en électricité le réseau domestique de 230 V
• Idéale pour couvrir la charge de base pendant la journée dans votre maison
• Solution partiellement prémontée : il ne reste plus qu'à visser les pieds au cadre
• Optimale pour les terrasses et les balcons (une veritable alternative aux panneaux solaires plug & play)
• Capacité de 6 à 8 personnes
• Conforme à la VDE

Détails du produit

Risque de dommages!

L'ouverture imprudente de l'emballage à l'aide d'un couteau tranchant ou autres objets pointus risque d'endommager immédiatement le produit. Il convient donc d'être très prudent lors de l'ouverture.

Contenu de l'emballage :

1 micro-onduleur photovoltaique 400 W
1 panneau solaire 410 W
1 cadre de table (pré-assemblé)
4 pieds de table
1 cable de connexion de 5 m
1 manuel d'utilisation

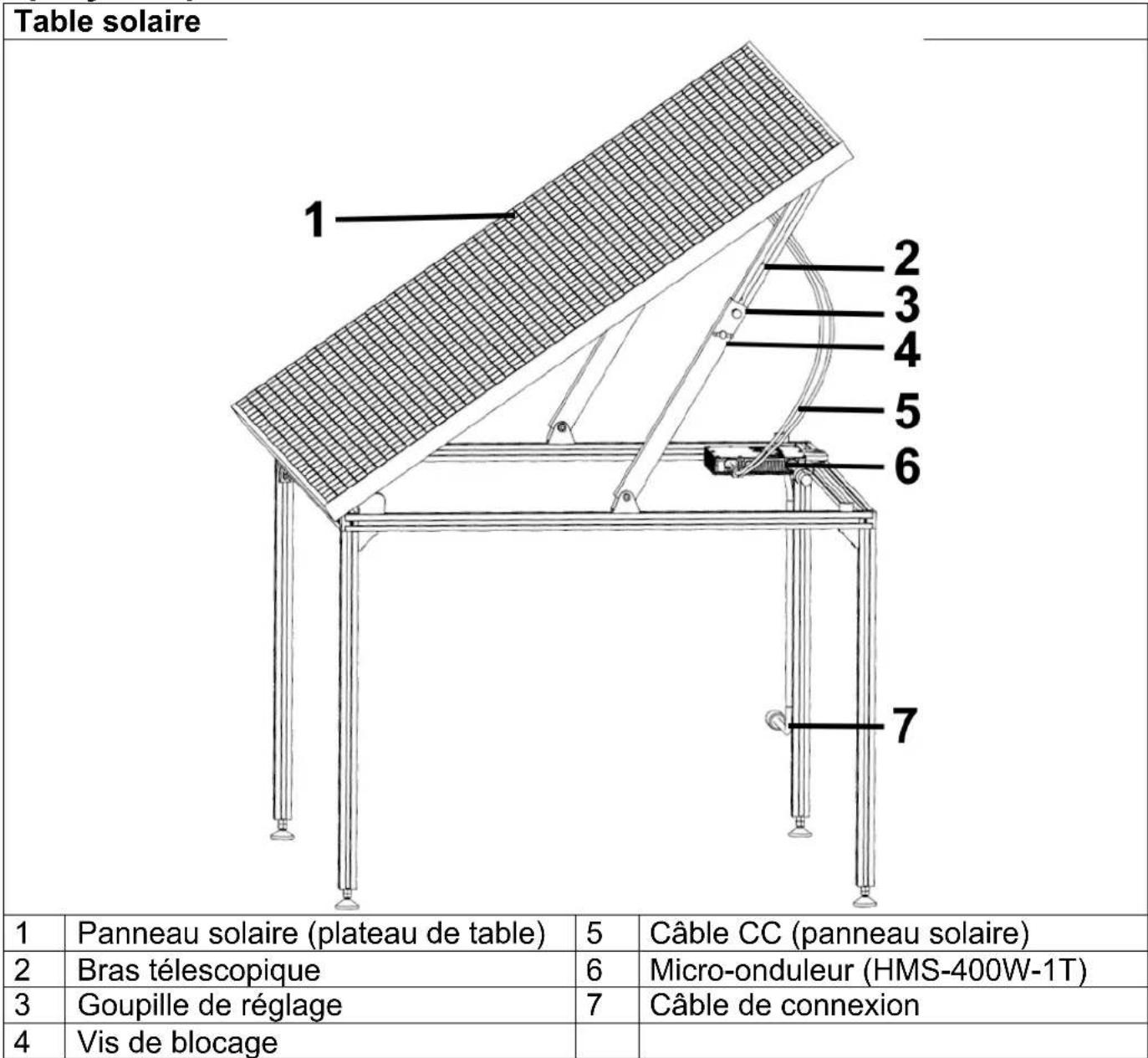

Aperçu du produit

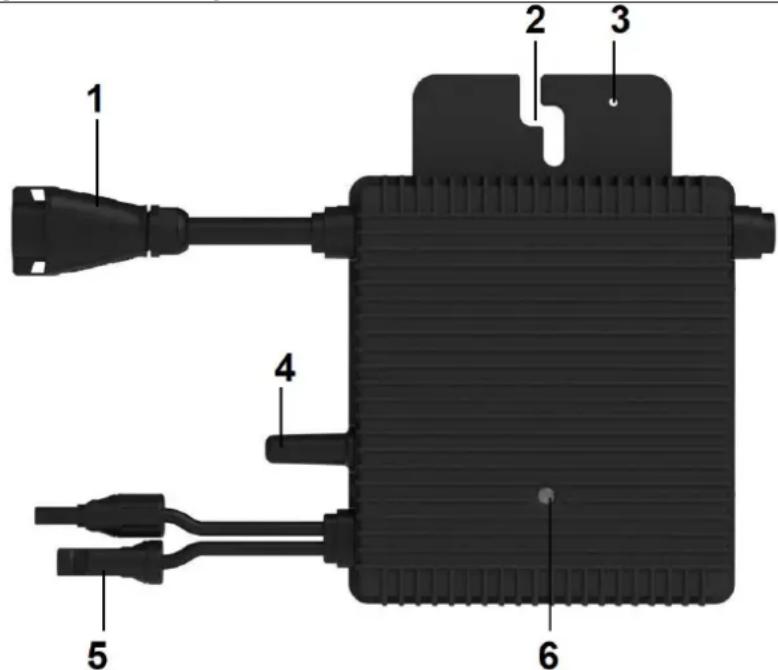

Micro-onduleur photovoltaique 400W HMS-400W-1T

1	Connexion AC à la prise de courant (BC05)	4	Antenne (WiFi)
2	Trou de fixation	5	Connexion DC au panneau solaire (MC4)
3	Raccordement à la terre	6	Voyant LED

Préparation à l'installation

Exigences pour l'utilisation d'un système photovoltaique

• Prise Wieland (recommendation), connexion permanente ou prise Schuko/Type13
• Boîte à fusibles avec RCD (standard de nos jours)
• Prise protégée à l'extérieur
• Compteur électrique avec dispositif anti-retour, ou compteur bidirectionnel

ATTENTION!

Les conditions suivantes doivent être remplies pour faire fonctionner une installation photovoltaique.

• Il est obligatoire d'enregistrer l'installation photovoltaique par écrit auprès de l'opérateur réseau responsable. (AT) Deux semaines avant la mise en service, l'installation doit être déclarée par écrit au gestionnaire de réseau. Si le gestionnaire de réseau n'émet aucune objection au cours de ces deux semaines, la table solaire peut être mise en service.
• (DE uniquement) En outre, un rapport doit être soumis à l'autorité responsable (déclaration de travaux auprès de la mairie).
• Il est impératif de s'assurer qu'une prise d'alimentation appropriée et suffisamment dimensionnée est déjà disponible.
• En cas de remplacement du compteur: Un compteur bidirectionnel est requis, en fonction des prescriptions de votre fournisseur d'énergie. Souvent, un simple compteur électrique ne suffit pas.
• En cas de doute, il convient de vérifier les réglementations locales, ou de contacter l'opérateur du réseau pour plus d'informations.

Montage

Il est nécessaire de respecter les instructions suivantes pour le montage correspondant.

Remarques générales

Une mauvaise manipulation du produit peut entraîner des dommages au produit ou à la propriété.

• Placer le produit sur une surfaceSouple et propre. Si nécessaire, placer une couverture ou autre sous le produit afin de ne pas le rayer ou l'endommager.

• Lors du montage du produit, proceder avec précaution et suivre les instructions de montage.

• Le produit pèse très lourd. Le transport et l'assemblage doivent être effectuels par au moins deux personnes afin d'éviter tout dommage.

• Avant de commencer l'assemblage, vérifier que le module solaire, l'onduteur et tous les cables ne sont pas endommagés.

• Ne pas marcher sur le module ou le cadre du module. Pour éviter toute tache deGRAISSSE sur le module, éviter tout contact des mains sur la surface en verre et, dans l'idéal, porter des gants de travail.

• Noter le modele et le numero de série des composants [onduleur, module solaire] et conserver les nombres. En cas de défaut, nous avons besoin des nombres pour identifier clairément le modele.

Montage des pieds

Outilis nécessaires : 1 clé Allen de 3 mm et 1 clé Allen de 5 mm

1. Poser la table avec le module solaire à plat, sur une surface propre. Il est conseillé d'utiliser une protection sous le module, comme une couverture ou un carton de la même taille. Attention à ne pas endommager la partie en verre.

2. Prendre l'un des quatre pieds et le glisser sur le premier coin de la table.

1. Serrer les 4 vis.

1. Repeter les étapes ci-dessus pour les 3 autres pieds.
2. Le pied avec les clips pour le cable de connexion doit être installé comme dans l'image ci-dessous, à côté du micro-onduleur.

Acheminement/montage du cable de connexion

Tous les cables sont pré-connectés. Normalement, il n'est pas nécessaire d'effectuer autres connexions. Avant de brancher la fiche sur la prise de courant, il suffit de vérifier que toutes les connexions sont effectuées et bien serrées. La seule connexion à faire est de brancher le cable de connexion du micro-onduleur dans la prise de courant.

Montage du cable de connexion sur le pied

L'un des pieds est préinstallé avec des supports de fixation pour le cable de connexion.

L'image à droite illustré le cable de connexion monté. Fixer le cable de connexion comme indiqué sur l'image de droite.

Raccordement du micro-onduleur

Le micro-onduleur est déjà préinstallé sur le chassin de la table dans ce kit. (Il peut être nécessaire de raccorder uniquement les modules solaires (CC) au micro-onduleur.) Concernnant le CA, seul le raccordement avec le cable fourni doit être effectué. Un raccordement à une prise Wieland est recommendé selon la VDE. Un raccordement par fiche Schuko/Type13 avec une prise Schuko/Type13 est également possible car le micro-onduleur utilisé est homologué pour VDE4105.

ATTENTION!

Respecter toutes les réglementations et restrictions locales avant/lors de l'installation.

ATTENTION!

Le conducteur de protection terre externe est raccordé à la borne du conducteur de protection terre du micro-onduleur par l'intermédiaire d'un raccordement CA. Pour le raccordement, connecter dans un premier temps la borne CA pour assurer la mise à la terre du micro-onduleur. Raccorder ensuite les bornes CC. Pour le débrancher, débrancher dans un premier temps le CA en ouvrant le disjoncteur de dérivation, mais en gardant le conducteur de protection terre dans le disjoncteur de dérivation raccordé au micro-onduleur. Débrancher ensuite les entrées CC.

ATTENTION!

Installer des dispositifs de déconnexion du côte CA du micro-onduleur.

ATTENTION!

Il est fortement recommancé d'installer des parasurtenseurs dans le compteur électrique approprié.

Raccordement des panneaux solaires (raccordement CC)

Raccordez les cables CC des panneaux solaires à l'entrée CC du micro-onduleur.

L'onduleur 400 W est déjà connecté au panneau solaire via des connecteurs MC4. Il suffit de raccorder les cables de raccordement CC du micro-onduleur à la contrepartie correspondante du panneau solaire. Pour ce faire, branchez la paire de connecteurs ensemble jusqu'à ce que vous entendiez un « clic ». Sur les connecteurs de certains panneaux solaires, la polarité (+, -) est imprimée, ce qui est valable pour les panneaux. Le cable CC du micro-onduleur portant le marquage plus (+) est raccordé au pole - du panneau, le cable portant le marquage négatif (-) au pole +. Assurez-vous que la polarité est correcte.

Remarque : Lorsque vous branchez les cables CC, si le cable CA est deja branché, la LED du micro-onduleur doit immédiatement clignoter en vert et commencer à se synchroniser avec le réseau dans les 2 minutes. Si le cable CA n'est pas branché, le voyant rouge clignote en continu et se repête jusqu'à ce que le cable CA soit branché (voir le chapitre Statut duvoyant LED).

Raccorder le micro-onduleur au réseau CA (raccord CA)

! Un maximum de 1x 400 W peut être raccordé à une installation EU/50 Hz/230 V avec un disjoncteur automatique de 13 A.

Le raccordement au secteur s'effectue avec un cable d'alimentation adapté. N'utiliser que des cables à trois fils qui sont également homologués pour une installation en extérieur et dont la section est adaptée à l'ampérage (de préférence 1,5 mm² ou 4 mm²).

Fixez les cables de raccordement au rail de montage à l'aide de serre-cables résistants aux UV de manière à ce que les cables soient protégés de la pluie et du soleil et que les connecteurs, en particulier, n'entrent pas en contact avec des flaques d'eau. Pour le raccordement du micro-onduleur et du cable de raccordement, il est possible d'utiliser, selon la variante de livraison, le système de connexion AC préconfectionné en combinaison avec un cable AC et une prise de raccordement BC05 préconfectionnée ou l'entrée/sortie de la branche AC. Pour installer un connecteur Wieland, le système de connecteur BC05 préassemblé doit être retire.

Remarque: D'autres raccords/systèmes de fiches peuvent être possibles, à condition qu'ils soient adaptations à une utilisation en extérieur et aux niveaux de courant concernés.

Installation de la table

Après avoir assemblé la table et vérifié tous les raccordements de cables, la table est prête. Assurez-vous que les vis de blocage du bras téléscopique sont bien serrées. Il fautMAINANT au moins deux personnes pour soulever la table, la returner et la poser sur son support.

Important :

1. Selon l'emplacement de la table, il est nécessaire de surveiller ou de fixer le panneau électrique surélevée afin d'éviter les dommages et les accidents.
2. Lorsque you utilisez la table en tant que telle, deconnectez le micro-onduleur.
3. Utilisez des sous-verres ou une nappe lorsque vous placez des tasses, des assiettes, des couverts, des recipients, etc. sur la table. Cela est nécessaire pour éviter les rayures sur du panneau solaire.
4. Veillez à ce que le cable de raccordement à la prise de courant ne présente pas de risque de chute. Dans la mesure du possible, posez le cable en ligne droite et directement sur le mur le plus proche doté d'une prise de courant.

Réglage de la hauteur des pieds / nivellement

Outils nécessaires : 1 clé plate de 14 mm

1. Pour régler la hauteur de la table, tournez l'écrou inférieur du pied de la table dans le sens inverse des aiguilles d'une montre. Remarque : L'ensemble du pied de la table tournera.

Important: Ne dévissez pas le pied de la table d'une hauteur supérieure à 20 mm afin d'assurer la stabilité de la table.

1. Tournez l'écrou jusqu'à atteindre la hauteur souhaitation ou jusqu'à compenser la différence de niveau.

1. Serrez ensuite l'écrou supérieur pour bloquer le pied de la table. Vissez-le dans le sens des aiguilles d'une montre jusqu'à ce que l'écrouatteigne le pied de la table.

2. Repetez les étapes 1 à 3 pour les trois autres pieds si nécessaire pour atteindre la hauteur souhaitation ou équilibrer la table.

Astuce: Utilisez un niveau à bulle pour vérifier que la surface de la table est à niveau.

Utilisation comme panneau solaire

Ajustement de l'angle

Vous pouvez positionner le panneau solaire sous 3 angles différents. 20^ , 30^ et 35^ .

Rendement estimé

L'angle de montage (20^, 30^, 35^) , l'orientation (ouest, sud, est) et la situation géographique déterminent le rendement de la table solaire.

Puisance	Ø production maximale d'électricité / année	Ø production maximale d'électricité / jour
410 W (400 W) - Sud ; 20°	455 à 470 kWh	1,25 à 1,29 kWh
410 W (400 W) - Sud ; 30°	475 à 490 kWh	1,30 à 1,34 kWh
410 W (400 W) - Sud ; 35°	485 à 500 kWh	1,33 à 1,37 kWh
410 W (400 W) - Sud-Est ; 35°	455 à 465 kWh	1,25 à 1,27 kWh
410 W (400 W) - Sud-Ouest ; 35°	460 à 465 kWh	1,26 à 1,27 kWh
410 W (400 W) - Est ; 20°	380 à 390 kWh	1,04 à 1,07 kWh
410 W (400 W) - Ouest ; 20°	385 à 395 kWh	1,05 à 1,08 kWh

Comment ajuster l'angle?

1. Pour ajuster l'angle, desserrez les vis de blocage de chaque bras téléscopique et retirez les goupilles de réglage et tournez-les de manière à ce qu'elles ne se réenclenchent pas. Soulevez davantage le panneau solaire. Laissez les goupilles de réglage s'enclenger.
2. Soulevez le panneau solaire jusqu'à ce qu'il s'enclenche dans le premier angle de 20^ . Serrez les vis de blocage.
3. Pour modifier l'angle, retirez les goupilles de réglage et tournez-les de manière à ce qu'elles ne se réenclenchent pas (desserrez les vis de blocage).
4. Soulevez davantage le panneau solaire.
5. Laissez les goupilles de réglage s'enclencher.
6. Le panneau solaire se verrouillera automatiquement à l'angle suivant de 30^ au fur et à mesure que vous le soulèverez. Serrez les vis de blocage.
7. Pour atteindre l'angle de 35^ , repétez les étapes 3 à 5. Serrez les vis de blocage.

Première mise en service

Après l'installation mécanique et électrique de la table solaire, l'installation peut être mise en service. Il doit y avoir suffisamment de soleil pour cela. Le panneau solaire doit produit une tension de démarrage de 22 V minimum.

État initial :

1. Le micro-onduleur est raccordé au panneau solaire.
2. Le micro-onduleur est raccordé au secteur domestique par l'intermédiaire d'une prise Wieland (recommandée) ou une prise Schuko/Type13.
3. Les cables sont fixés de manière à être protégés de la pluie et du soleil
4. L'alimentation est raccordée au secteur par l'intérimédiaire d'un disjoncteur

Procedez de la maniere suivante :

1. Branchez le cable de connexion à la prise de courant. Si ce n'est pas encore fait! (Allumez le disjoncteur et les autres interrupteurs, le cas échéant.)
2. La LED du micro-onduleur doit clignoter en rouge.
3. ÀpRES avoir mis en marche le disjoncteur CA, la LED clignote en rouge jusqu'à ce que le micro-onduleur soit synchronisé avec le réseau de la maison.
4. Le micro-onduleur commencera son alimentation (synchronisation au réseau) dans les 2 minutes si le rayonnement solaire est suffisant. La LED indique le statut de fonctionnement. Vous pouvez mesurer la puissance d'alimentation à l'aide d'un compteur d'énergie adapté à la prise (*il doit être étanche pour une'utilisation en extérieur!).
5. Si vous avez installe un compteur d'alimentation, vous pouvez également l'utiliser pour vérifier la puissance ou l'énergie d'alimentation actuelle.

Remarque : Lorsque le courant alternatif est appliqué, mais que le micro-onduleur n'est pas démarré, une puissance d'environ 0,2 W peut être mesurée pour chaque micro-onduleur à l'aide d'un wattmètre. Il s'agit de puissance réactive, et non de la consommation du réseau électrique.

Statut duvoyant LED

La LED de chaque micro-onduleur fournit des informations sur le statut actuel. Tous les micro-ondulesurs tirent leur tension d'alimentation du raccord CC/des panneaux solaires.

Statut lors de la mise sous tension

Levoyant rouge clignote jusqu'à ce que le micro-onduleur soit synchronisé avec le réseau. Ensuite, le processus de mise en marche prend généralement jusqu'à 2 minutes. Une fois la synchronisation avec le réseau réussie, la LED du micro-onduleur clignote en vert. Levoyant LED peut indiquer différents statuts :

Clignotement rouge rapide (1 s):	Aucun raccordement CA	→ pas d'alimentation du réseau
Clignotement vert lent (3 s):	Tension du raccordement CA et du raccordement CC inférieure à 22 V	→ pas d'alimentation du réseau
Clignotement vert	Tension du raccordement CA et	→ alimentation
rapide (1 s) :	du raccordement CC supérieure à 22 V	du réseau
Pas de LED clignotante/LED éteinte :	Aucun raccordement CC ou panneau solaire raccordé	→ pas d'alimentation du réseau

Statut après le processus de mise en marche

Une LED verte clignotant rapidement indique un état normal et une alimentation active dans le réseau. Si la LED continue de clignoter en rouge après 3 minutes, cela indique que la tension du panneau solaire est trop faible (inférieure à 22 V) ou une tension CA manquante.

Le micro-onduleur ne peut (re)commencer à alimenter qu'après élimination de la cause de l'erreur. La raison de cette erreur peut être un défaut dans le raccordement du panneau solaire/raccordement CA ou que le réseau raccordé dépasse/tombe en dessous de la plage de tension/fréquence du micro-onduleur. Si la LED ne fonctionne pas ou reste éteinte, la cause la plus⩽fréquence est qu'il n'y ait pas de raccordement au panneau solaire ou que la tension du panneau solaire est bien inférieure à la tension de démarrage.

Configuration WiFi

1. Le micro-onduleur de la table solaire doit être deja installé et connecté au réseau électrique de la maison. Il doit être branché sur une prise de courant.
2. La distance de communication maximale entre le micro-onduleur et le routeur est de 20 m en espace ouvert. Les murs, les toits ou autres obstacles entre les deux afferceront le signal et réduiront la distance de communication dans les installations réelles.

Télécharger l'application

Pour télécharger I'APP S-Miles Installer depuis I'APP-Store ou le Google Play Store, recherche "S-Miles Installer" ou scannez le QR-code ci-dessous. [iOS 13.0 ou supérieur; Android 10.0 ou supérieur (10-2023)]

APP icon

iOS

Android

1. Pour vous inscrire, cliquez sur "Pas de compte", cochez la case "Bricolage" et cliquez sur "S'inscrite". Remplissez le formulaire d'inscription avec les informations requises. Appuyez ensuite sur le bouton "s'inscrite".

2. Pour connecter le micro-onduleur au routeur WiFi, connectez votre Smartphone à l'AP (WiFi=DTUBI-xxxxxx) du micro-onduleur. Utilisez le mot de passer WiFi situé à l'arrière de l'onduleur.

Allez sur la page O&M (icone du milieu en bas). Cliquez sur Configuration du réseau et l'APP se connecte à DTU.

Configurez le WiFi de votre micro-onduleur.

1. De retour sur la page principale, appuyez sur "+" pourisser une nouvelle installation. Suivez les instructions de l'APP pourisser une installation. Suivez les instructions de l'APP pour remplir les informations requises.

Remarque : il faut compter jusqu'à 30 minutes pour que les premières valeurs s'affichent dans l'application.

Si vous avez besoin d'aide supplémentaire, lisez le manuel détaillé du TX-247 sur notre page d'accueil : https://www.technaxx.de/products/ et recherchez "TX-247".

Page Web

Vous pouvez consulter les détails de fonctionnement de l'onduleur sur la page web de l'ordinateur en accédant à S-Miles Cloud (Hoymiles Monitoring Platform) à l'adresse https://world.hoymiles.com.

Pour ce faire, utilisez le login que vous avez créé lors de l'inscription à S-Miles Installer APP.

• Entrer le compte = Compte de connexion, nom d'utilisateur créé par l'APP.
• Entrer le mot de passer = Mot de passer créé pour le login APP.

Dépannage

Les travaux d'entretien et de dépannage sur le micro-onduleur ne doivent être effectuels que par du personnel qualifié. Les modifications du micro-onduleur sont généralement interdites. Le micro-onduleur est isolé, l'électronique ne peut pas être réparée. Le micro-onduleur HMS-400W-1T tire sa tension d'alimentation du côte CC. Pour redémarrer le micro-onduleur, les panneaux solaires doivent être débranchés du micro-onduleur. Le processus de mise en marche se déroule généralement en 2 minutes. À des fins de dépannage, effectuez les étapes suivantes dans l'ordre indiqué :

1. Vérifiez que tous les fusibles CA sont allumés.
2. Vérifiez que les câbles de raccordement ne doivent pas de dommages externes.
3. Vérifiez tous les raccordements côté CA pour détecter d'eventuels dommages ou erreurs de raccordement.
4. Mesurez la tension aux points de raccordement. La tension secteur appliquée ne doit pas dépasser ou descendre en dessous de la plage de tension CA de 180-275 V.
5. Redémarrez le micro-onduleur en déconnectant et en reconnectcant l'alimentation CC/les panneaux solaires. Un processus de démarrage normal doit être indiqué par une LED verte (voir Statut duvoyant LED).

ATTENTION!

Ne jamais débrancher les cables CC pendant que le micro-onduleur générale de l'électricité.

1. Mesurez la tension du panneau solaire au micro-onduleur avec un multimetre approprié. La tension de démarrage requise du micro-onduleur est supérieure à 22 V (CC).
2. Vérifiez les connecteurs MC4 du micro-onduleur et du ou des panneaux solaires. Les raccordements CC endommagés doivent être replacés.
3. Si nécessaire, vérifie auprès de votre exploitant de réseau si la fréquence du réseau correspond à la plage de fréquence du micro-onduleur.

ATTENTION!

Ne pas tenter de réparer le micro-onduleur.

Si les étapes ci-dessus ne résolvent pas le problème, contacter l'assistance ou un électricien.

Le raccordement CA sur le micro-onduleur ne peut pas etre

remplace/repare. Si le cable a ete endommagé, l'appareil ne peut plus etre utilise.

Sauf indication contraire, les travaux d'entretien doivent etre effectués

appareil débranché du secteur (interrupteur principal ouvert) et panneaux solaires recouverts ou isolés.

Ne pas utiliser de chiffons ou de produits corrosifs pour le nettoyage qui

pourraient corroder des parties de l'équipement ou provoquer des charges électrostatiques.

Éviter les réparations temporaires. Toutes les réparations doivent être effectuées uniquement avec des pieces de rechange d'origine.

Chaque micro-onduleur doit être protégé par un disjoncteur, mais une protection de déconnexion centrale n'est pas requise, sauf si cela est spécifique par les normes nationales ou par l'opérateur de réseau responsable.

Pour les specifications techniques du module solaire, il convient de se reférer à la fiche technique jointe.

Table

Dimensions	Panneau solaire/plateau de table : env. 173 x 114 x 4 cm Cadre : env. 125 x 103 x 80 cm
Hauteur de réglage des pieds	20 mm max.
Matériaux	Cadre : Aluminium, recouvert de particules de plastique Verre : Verre trempé à faible teneur en fer 3,2 mm
Couleur	Noir
Poids	32,5 kg
Charge maximale	25 kg
Contenu de l'emballage	1 micro-onduleur photovoltaïque 300 W, 1 panneau solaire 400 W, 1 cadre de table (pré-assemblé), 4 pieds de table, 1 cable de connexion 5 m, 1 manuel d'utilisation

Onduleur

Modèle	HMS-400W-1T
Entrée CC
Puisance du panneau recommangée (en W)	320-540
Nombre max. de panneaux	1
Raccordement au panneau	MC4
Plage de tension MPPT (en V)	16-60
Tension de démarrage (en V)	22
Plage de tension de fonctionnement (en V)	16-60
Tension entrante max. (en V)	65
Courant entrant max. (en A)	14
Courant entrant de court-circuit max. (en A)	25

Sortie CA
Puisance de sortie nominale (en VA)	400
Courant de sortie nominal (en A)	1,81 à 220 V
	1,74 à 230V
	1,67 à 240V
Tension/plage de sortie nominale (en V)	220/180 à 275 230/180 à 275 240/180 à 275
Fréquence nominale/plage de fréquence nominale (en Hz)	45 à 55 (sous 50 Hz à 220 V et 230 V)
Facteur de puissance	>0,99 standard 0,8 avancé ....... 0,8 retardé
Distorsion harmonique du courant de sortie	≤3 %

Efficacité, sécurité et protection
Efficacité pondérée CEC	96,70 %
Efficacité nominale MPPT	99,80 %
Consommation d'énergie nocturne (mW)	<50

Données mécaniques
Plage de température ambiente (en °C)	-40~+65
Plage de température de stockage (en °C)	-40~+85
Dimensions (L x H x P) mm	182 x 164 x 30
Poids (en kg)	1,75
Indice de protection	NEMA 6 extérieur (IP67)
Refroidissement	Air naturel, pas de ventilateurs
Longueur du;câble de sortie CA (en cm)	50

Caracteristique
Communication	Wi-Fi intégré
Bande de fréquence	2,4GHz
Puisance de transmission rayonnée max.	69,2 mW
Topologie	Transformateur HF isolé galvaniquement
Contrôle	Micro Toolkit ou S-Miles Cloud
Conformité	VDE-AR-N 4105:2018, EN50549-1:2019, VFR2019, IEC/EN 62109-1/-2, IEC/EN 61000-3-2/-3, IEC/EN-61000-6-1/-2/-3/-4

Annexe

Déterminer la réserve électrique de ligne

L'Institut photovoltaïque PI de Berlin, en coopération avec la Société allemande pour l'énergie solaire (DGS) et l'Université des sciences appliquées (HTW) de Berlin, a réalisé une étude qui montre qu'il est possible d'alimenter jusqu'à 2,6 ampères (environ 630 W, soit l'équivalent de 2 modules solaires) avec des dispositifs solaires enrichables dans chaque foyer équipé de disjoncteurs, sans aucun problème de sécurité et sans avoir à modifier l'installation électrique de la maison. Cependant, il peut y avoir un écart par rapport à la norme applicable pour le chargement des lignes. Nous avons décrit comment se conformer aux exigences de la norme et comment tester la ligne dans cette annexe. Si les mini systèmes solaires alimentent le circuit final existant, la charge de courant sur les sections de cables individuels peut dépasser la taille standard prévue. Pour éviter la surcharge des cables dans le foyer, ils sont protégés par un disjoncteur de ligne (LSS). Celui-ci s'éteint automatiquement des qu'une surcharge se produit. En règle générale, plusieurs prises et consommateurs sont protégés par une protection de ligne commune. En raison de la puissance supplémentaire du mini système solaire, les courants du réseau électrique et du mini système solaire peuvent s'additionner. Cependant, les courants ne sont pas détectés par le disjoncteur de ligne, donc théoriquement une surcharge peut se produit. Il est possible d'utiliser la formule suivante pour déterminer si la ligne existante avec le disjoncteur est suffisamment dimensionnée:

Iz indique le courant admissible de la ligne, qui doit être supérieur à la somme du courant nominal du dispositif de protection (disjoncteur en ampères) et de l'équipement de production (puissance en ampères). Iz et lg peuvent être trouvés dans le tableau suivant pour l'exemple d'application ci-dessous.

$$ \mathrm {I z} = \ln + \lg $$

Iz Courant admissible, capacité de transport de la ligne
In Courant nominal du dispositif de protection (disjoncteur)
lg Courant nominal du système de production d'énergie

Capacité de charge des lignes en cuivre

Capacité de charge des cables et lignes en cuivre pour installation fixe dans les bâtiments 1,5 mm² de section nominale ; à une température ambiente de 25 °C, avec 2 noyaux charges*.
Méthode d'installation	Sur murs isolés thermiquem ent	Dans les tuyaux d'installation électrique	Sur les murs	Dans l'air
Capacité de transport de courant (lz) des conducteurs du circuit final en ampères	16,5	17,5	21	23
Courant nominal maximal (lg) du système de production d'électricité avec disjoncteur 16 A	0,5	1,5	5	7
Courant nominal maximal (lg) du système de production d'électricité avec disjoncteur 13A	3,5	4,5	8	10
Système photovoltaïque	Un module solaire	Deux modules solaires	jusqu'à 3 × 115 W	à partir de 4 × 115 W
Charge maximale du courant, en ampères	1,3	2,6	1,3	2,6

• L'exemple du tableau est basé sur deux lignes de cuivre chargées avec une section nominale de 1,5mm^2 - ce qui reflète la ligne d'un foyer allemand typique. Dans le cas d'une section nominale plus importante ou d'un type de cable différent, la capacité de transport de courant admissible est différente, de sorte qu'elle doit être considérée séparément, conformément à la norme DIN VDE 0298-4.

Exemple avant le remplacement du fusible		Exemple après le remplacement du fusible
16A (1)		13A (1)
NYM 3×1,5 mm2		NYM 3×1,5m2
18,6A* (2)		15,6A* (2)
2,6A (3)		2,6A (3)
(1)	Disjoncteur
(2)	consommateur électrique
(3)	Mini système solaire 600 W

• la charge max. admissible de ligne est 16,5 A

Déterminer la réserve électrique de ligne

S'il s'agit d'un cable en cuivre avec une section centrale de 3 × 1,5 ~mm^2 , le cable est conçu pour une charge continue de 16,5 A (dans des murs isolés thermiquement à 25^ C ). La capacité disponible est la différence de la ligne avec 16,5 A, moins le disjoncteur avec 16 A. La capacité disponible est donc de 0,5 A dans les murs isolés thermiquement. Si la puissance solaire dépasse le courant de 0,5 A, le disjoncteur doit être remplaçé par un plus petit afin de se conformer aux exigences de la norme DIN VDE 2948-4. En remplaçant le fusible par un fusible plus petit de 13 A, 13 A peuvent encore être tirés du réseau électrique, ce qui donne une capacité disponible pour la ligne électrique avec une différence de 3,5 A. La puissance du système solaire pourrait donc aller jusqu'à 805 W. Dans l'exemple (moitié droite de l'image), la puissance du mini système solaire est de 2,6 A/600 W, ce qui est conforme à la charge admissible.

Consignes de sécurité supplémentaires

• Brancher le mini système solaire uniquement sur une prise branchée en permanence, jamais sur une multiprise.
• Si des fusibles à vis plus anciers sont encore installés, il est obligatoire de remplacer les fusibles 16 A par la catégorie inférieure.

Pris en charge

No. de téléphone pour le support technique: 01805 012643 (14 centimes/minute d'une ligne fixe Allemagne et 42 centimes/minute des réseaux mobiles). Email gratuite: [e-mail]

Le numero d'assistance téléphonique est disponible du lundi au vendredi de 9h à 13h et de 14h à 17h!

Entretien et maintenance

• Vérifiez régulièrement tous les raccords à vis et reisserrez-les si nécessaire. Les raccords à vis desserrés nuisent à la sécurité etprésentent un risque de blessure.
• Nettoyez l'appareil uniquement avec un chiffon sec ou légèrement humide et non pelucheux.
• Ne pas utiliser de produits abrasifs pour nettoyer l'appareil.
• Utiliser de l'eau osmotique pour le nettoyage

Stockage

Toutes les pièces doivent être complètement sèches avant d'être stockées.

• Utilisez des housses de protection pour couvrir le produit.
• Toujours stocker le produit dans un endroit sec.

Déclaration de Conformité

Celle-ci peut être téléchargee à l'adresse www.technaxx.de/ (dans la barre inférieure « Konformitätserklarung »).

Élimination

Mise au rebut de l'emballage. Mise au rebut de l'emballage selon le type.

Mise au rebut du carton dans les déchets de papier. L'aluminium doit être collecté pour être recyclé.

Mise au rebut des anciens équipements (valable dans l'Union française et dans les autres pays européens avec collecte séparée (collecte des matières recyclables) Les anciens équipements ne doivent pas être jetés avec les déchets menagers! Chaque consommateur est tenu per la loi de se débarrasser des anciens apparéils ne fonctionnant plus séparément des déchets menagers, par ex. dans un point de collecte municipal ou de quartier. Cela garantit le recyclage des anciens apparéils et permet d'éviter les effets négatifs sur l'environnement. Pour cette raison, les apparéils ELECTriques sont marqués du symbole illustré ici.

Fabrique en Chine

Distributur:

61137 Schöneck, Allemagne

Table solaire 400W TX-250
