TX-265 - Panneau solaire TECHNAXX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TX-265 TECHNAXX au format PDF.
| Type de produit | Kit panneau solaire Plug & Play avec micro-onduleur intégré (600 W nominal) |
| Dimensions du micro-onduleur (L x l x H) | 261 × 180 × 35,1 mm |
| Poids du micro-onduleur | 3,2 kg |
| Puissance nominale des panneaux (recommandée) | 320-540 W par panneau, 2 panneaux maximum |
| Puissance de sortie nominale du micro-onduleur | 800 VA |
| Tension d'alimentation secteur | 230 V CA, 50 Hz |
| Plage de tension d'entrée CC (MPPT) | 22 – 60 V |
| Courant d'entrée maximal par panneau | 2 × 14 A |
| Efficacité moyenne pondérée (CEC) | 96,70 % |
| Communication | Wi-Fi intégré 2,4 GHz (application S-Miles Installer) |
| Application mobile compatible | iOS 13.0+ / Android 10.0+ (S-Miles Installer) |
| Indice de protection du micro-onduleur | IP67 (extérieur) |
| Température de fonctionnement | -40 à +65 °C |
| Connectique CC | MC4 |
| Connectique CA recommandée | Connecteur Wieland ou Schuko (IP68) |
| Longueur du câble CA de sortie | 188 cm |
| Fonctions principales | Suivi MPPT, injection réseau 230 V, monitoring en temps réel, conformité VDE |
| Entretien et nettoyage | Nettoyer avec un chiffon sec non pelucheux. Ne pas utiliser de produits abrasifs. |
| Sécurité | Installation par personnel qualifié. Ne pas toucher le boîtier chaud (jusqu'à 80 °C). Déconnecter avant maintenance. |
| Pièces détachées et réparabilité | Le micro-onduleur ne peut pas être réparé. Contacter le support technique pour tout défaut. |
| Informations générales | Fabriqué en Chine. Distribué par Technaxx Deutschland GmbH, 61137 Schöneck, Allemagne. |
FOIRE AUX QUESTIONS - TX-265 TECHNAXX
Questions des utilisateurs sur TX-265 TECHNAXX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Panneau solaire au format PDF gratuitement ! Retrouvez votre notice TX-265 - TECHNAXX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TX-265 de la marque TECHNAXX.
MODE D'EMPLOI TX-265 TECHNAXX

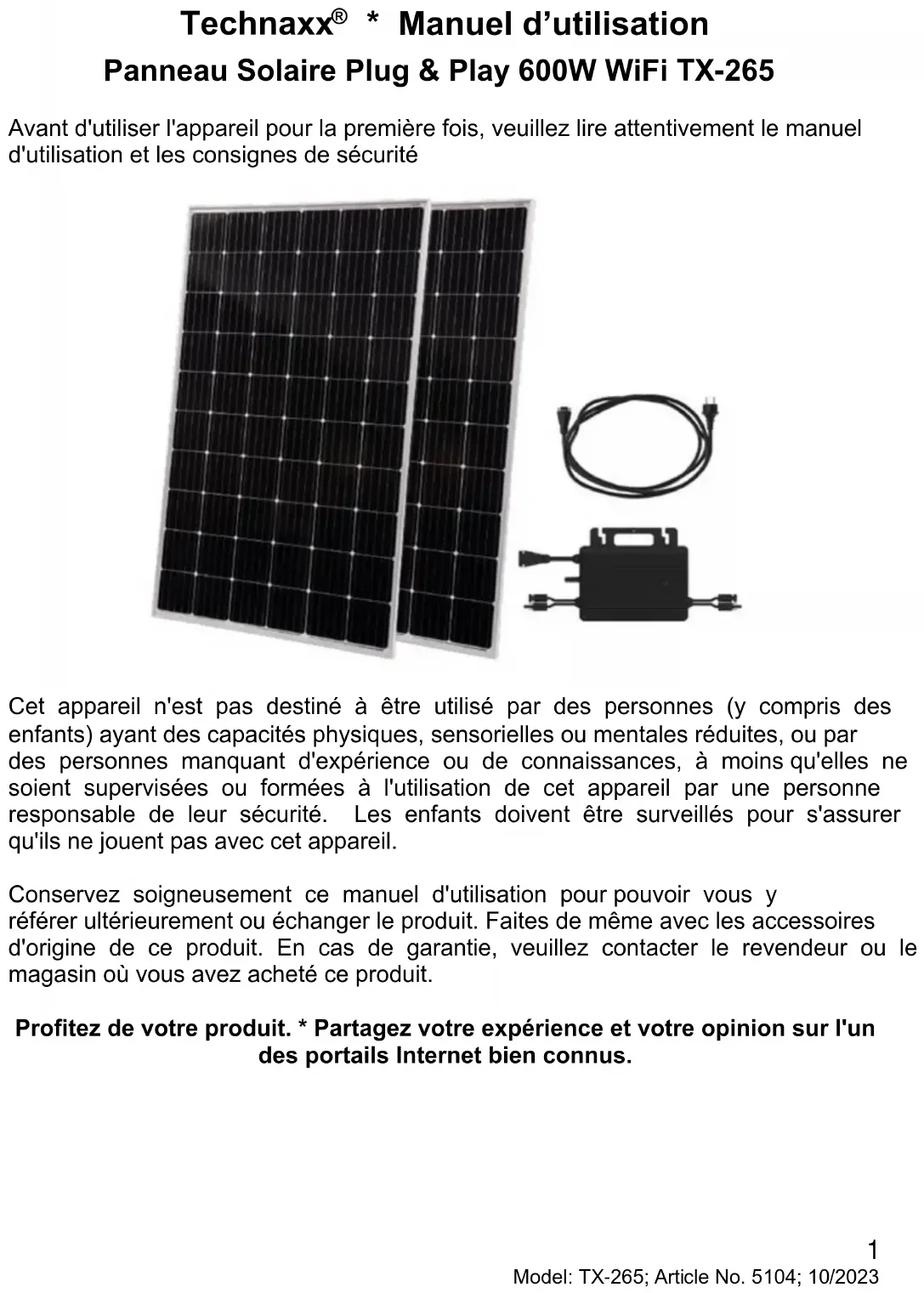

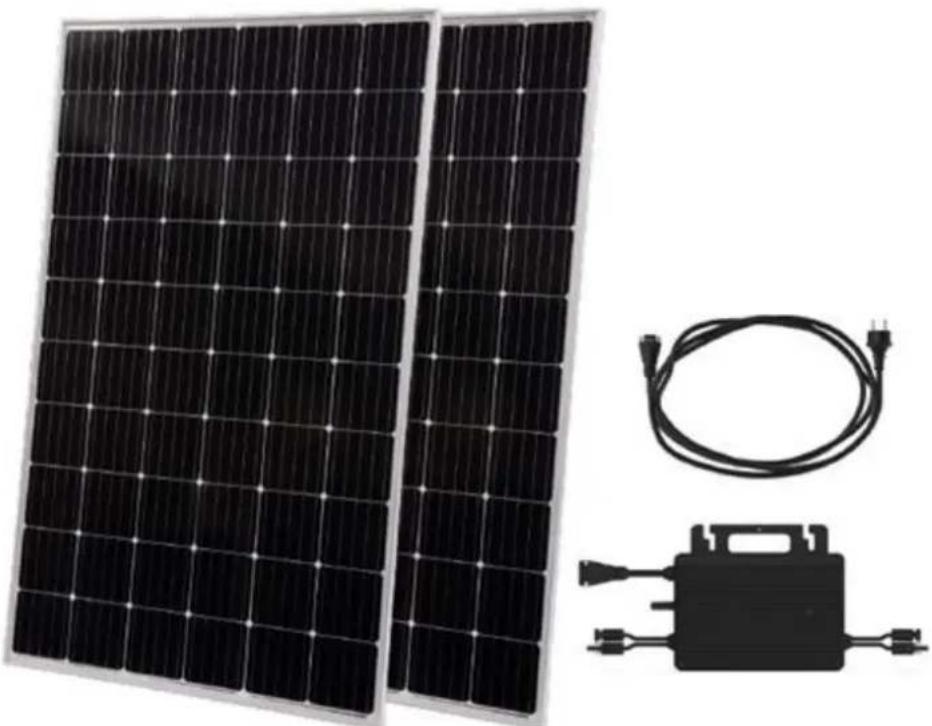

Technaxx\* Manuel d'utilisation Panneau Solaire Plug & Play 600W WiFi TX-265
Avant d'utiliser l'appareil pour la première fois, veuillez tire attentivement le manuel d'utilisation et les consignes de sécurité

Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacities physiques, sensorielles ou mentales réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins qu'elles ne soient supervisées ou formées à l'utilisation de cet apparéil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec cet apparéil.
Conservez soigneusement ce manuel d'utilisation pour pouvoir vous y référer ultérieurement ou échanger le produit. Faites de même avec les accessoires d'origine de ce produit. En cas de garantie, veuilles contacter le revendeur ou le magasin où vous avez achété ce produit.
Profitez de votre produit. * Partagez Your experience et votre opinion sur l'un des portails Internet bien connus.
Sommaire
Instructions importantes au début de
I'utilisation. 3
Signification des icônes utilisées .... 3
Remarques. 4
Consignes de sécurité 4
Utilisation à destination. 6
Mesures de sécurité lors de l'installation. 6
Personnel qualifié 7
Clause de non-responsabilité 7
Details du produit 8
Contenu du colis: 8
1x manuel d'utilisation 8
Présentation du produit 8
Preparation 9
Exigences pour le fonctionnement du système photovoltaique. 9
Connexion du micro-onduleur 10
Montage. 11
Remarques generales 11
Balcon. 11
Toit plat (toit en bitume) 12
Façade 12
Connexion du panneau solaire (connexion CC) 13
Connexion du micro-onduleur au réseau CA (connexion CA). 13
Première mise en service 13
ConfigurationWiFi. 15
Obtenir l'application 15
Page Web. 16
Etat duvoyant 17
Résolution de problème 17
Caracteristiques techniques 19
Onduleur. 19
Annexe. 21
Determination de la réserve de ligne 21
Capacité de charge des cables en cuivre 21
Determination de la réserve de ligne 23
Pris en charge 23
Entretien et maintenance. 23
Déclaration de Conformité 23
Élimination. 23
Instructions importantes au début de l'utilisation

ATTENTION!
(DE) Selon l'Agence fédérale allemande des reseaux, les installations supérieures à 600 W ne peuvent être réalisées que par desElectriciens qualifiés. De plus, un rapport correspondant doit être transmis à l'opérateur du réseau! Contactez donc un electricien spécialisé si vous installation dépasse 600 W!
(FR) Vous n'avez pas besoin de demander une autorisation à votre mairie (déclaration préalable de travaux) si :
Les panneaux solaires sont lestés, fixés au sol ou à un mur à moins de 1,80 metres du sol, avec une puissance inférieure de 3000W (puissance de sortie micro-onduleurs).
Et vous n'habitez pas en zone ABF (Architecte Batiments de France).
Vous doivent demander une autorisation à votre mairie (déclaration préalable de travaux) si :
Si les panneaux solaires sont lestés ou fixés à plus de 1,80 metres du sol. Ou
Si les panneaux solaires sont fixés à votre maison, à moins de 1,80m du sol, avec une puissance qui dépasse 3000W.
Ou
Si vous étes en zone ABF (Architecte des batiments de France).
Signification des icônes utilisées


Lisez le manuel d'utilisation

Attention

Attention, risque de chocoléctrique.

Les caractéristiques techniques peuvent être modifiées sans préavis - veuillez vous assurer que vous utilisez le dernier manuel disponible sur le site web du fabricant.
Remarques
- Par principe, l'installation ne doit être effectuee que par le personnel qualifié. Pour les installations d'une puissance supérieure à 600 W, le montage doit être réalisé par une entreprise electrotechnique spécialisée! Respectez également les exigences de votre opérateur réseau et les reglementations légales locales. N'utilisez le produit que pour l'utilisation auquel il est destiné. N'endommagez pas le produit. Les éléments suivants peuvent cause des dommages au produit: tension incorrecte, accidents (notamment du liquide ou de l'humidité), mauvaise utilisation ou abus du produit, installation incorrecte ou inappropriée, problèmes électriques, notamment des surtensions ou des dommages causés par la foudre, infestation d'insectes, ALTERATION OU MODIFICATION DU PRODUIT PAR DES PERSONNES autres que le personnel d'entretien autorisé, exposition à des matériaux anormalement corrosifs, corps étrangers dans l'appareil, utilisation avec des accessoires qui n'ont pas été préalablement approuviés. - Reportez-vous et respectez tous les avertissements, précautions et consignes de sécurité spécifiés dans le manuel d'utilisation.
Consignes de sécurité
- Lisez attentivement le manuel d'utilisation. Il contient des informations importantes sur l'utilisation, la sécurité et l'entretien de l'appareil. Conservez le manuel d'utilisation en lieu sur et remettez-le aux utilisateurs suivants, le cas échéant.
- Avant d'instructor ou d'utiliser le panneau solaire plug & play, veuillez dire toutes les instructions et tous les avertissements figurant dans la documentation technique, sur le micro-onduleur et sur les modules solaires.
- L'appareil ne peut être utilisé qu'a destination prévue dans ce manuel.
- Suivez les consignes de sécurité lors de l'utilisation.
- Avant la mise en service, vérifie que l'appareil, son cable de raccordement et ses accessoires ne sont pas endommages. N'utilise pas l'appareil s'il est visiblement endommagé.
- Utilisez l'appareil uniquement à partir de sources d'alimentation domestiques. Vérifiez que la tension secteur indiquée sur la plaque signalétique correspond à votre tension secteur.
- Effectuez toutes les installations électriques conformément aux réglementations locales (notamment celles du VDE).
- Lors de l'installation et de l'exploitation de l'installation photovoltaique à fiche, les dispositions légales nationales et les conditions de raccordement de l'exploitant du réseau doivent être respectées.
En particulier les normes DIN VDE V 0100-551-1 (VDE V 0100-551-1), VDE AR-N 4105:2018-11, DIN VDE 0100-712, DIN VDE 0100-410 et DIN VDE V 0628-1 (VDE V 0628-1). - Observe les indications pour la détermination de la réserve de ligne à la fin de ce mode d'emploi.
-
Notez que le boîtier du micro-onduleur est un dissipateur thermique et peut atteindre une température de 80 degrès Celsius. Pour réduire le risque de brûlures, ne touche pas le boîtier du micro-onduleur.
-
Ne pincez pas le cordon d'alimentation, ne le tirez pas par des arêtes vives ou des surfaces chaudes; n'utilisez pas le cordon d'alimentation pour porter l'appareil.
- Si le cordon d'alimentation de cet apparéil est endommagé, il doit être remplace par le fabricant ou son service client ou une personne de qualification similaire afin d'éviter tout danger.
- L'appareil est destiné à un usage domestique ou similaire uniquement. Il ne peut pas être utilisé à des fins commerciales!
- Assurez-vous que l'appareil fonctionnant est bien fixé et qu'on ne trabuche pas sur le cable.
- N'utilisez jamais l'appareil après un dysfonctionnement, par exemple s'il est tombé dans l'eau ou s'il a été endommagé autrement.
- Le fabricant n'est pas responsable d'une mauvaise utilisation due au non-respect des instructions d'utilisation.
- La modification ou l'alteration du produit affectera sa sécurité. Attention: Risque de blessure!
- Toutes les modifications et réparations de l'appareil ou des accessoires ne peuvent être effectuees que par le fabricant ou par les personnes specifquement autorisées par le fabricant à ces fins.
Assurez-vous que le produit est alimenté par une source d'alimentation facilement accessible afin de pouvoir débrancherrapidement le produit du secteur en cas d'urgence. - N'ouvrez jamais le produit sans autorisation. N'effectuez jamais de réparations vous-même!
- Manipuez le produit avec précaution. Il peut être endommagé à la suite des tremblements, des chocs ou des chutes même de faible hauteur.
- Gardez le produit à l'abri de fortes chaleururs.
- Ne plongez jamais le produit dans l'eau ou d'autres liquides.
- Les modifications techniques et les erreurs ne sont pas autorisées!

Attention!
- N'installez pas l'appareil si le cable CA du micro-onduleur est endommagé ou casset.
- Avant d'instructor ou d'utiliser le micro-onduleur, lisez attentivement toutes les instructions et consignes de sécurité dans le manuel
d'utilisation, ainsi que sur l'appareil et les autres équipements solaires.
- Ne connectez pas le micro-onduleur au réseau de l'opérateur avant de terminer complètement le processus d'installation et de receivevoir la confirmation/l'approbation de l'opérateur réseau.
- N'interférez ou ne manipulez enaucun cas le fonctionnement du micro-onduleur ou d'autres parties de l'équipment.
- Risque de dommages dus à une modification incorrecte!
- Gardez tous les contacts secs et propres!

Attention, risque de chocoléctrique!
- Lorsque l'appareil fonctionne, certaines parties de cet apparéil sont
sous tension dangereuse, ce qui peut entrainer des blessures graves ou la mort. Par conséquent, suivez les instructions ci-dessous pour minimiser le risque de blessure.
- Ne débranchez la fiche que lorsque l'appareil est hors tension!
- Avant d'effectuer des inspections visuelles et des travaux de maintenance, assurez-vous que l'alimentation électrique est coupée et protégée contre toute remise sous tension.

- La surface du micro-onduleur peut devenir très chaude. Le contact avec la surface peut provoquer des brûlures.
-
Installes le micro-onduleur de manière à éviter tout contact accidentel.
-
Ne touchez pas les surfaces chaudes. Lorsque vous travailliez avec le microonduleur, attendez que la surface refroidisse suffisamment.
Utilisation à destination
Le micro-onduleur ne peut fonctionner qu'vec une connexion fixe à une source d'alimentation commune. Le micro-onduleur n'est pas destiné à une utilisation mobile. La modification du micro-onduleur est généralement interdite. Vous devriez toujours consulter un electricien qualifié pour les changements environnementaux.
Assemblage, installation et raccordement au réseau électrique

Attention!
- Tous les travaux, y compris le transport, l'installation, la mise en service et la maintenance, doivent être effectués par du personnel qualifié et formé.
- Le raccordement électrique au système d'alimentation central du
bâtiment ne peut être effectué que par un électricien/agréé.
- Ne connectez pas le micro-onduleur au réseau électrique avant de terminer complètement le processus d'installation et de receivevoir la confirmation/l'approbation de l'opérateur du réseau électrique.
- Si vous installez les micro-ondulesurs à une hauteur élevé, évitez le risque eventuel de chute.
- N'insérez pas de pieces conductrices dans les fiches et les prises! Les outils doivent être secs.
Mesures de sécurité lors de l'installation
- L'installation doit être effectuee lorsque l'appareil est deconnecté du reseau et les batteries solaires sont mises à l'ombre et/ou isolées.
- Reportez-vous aux données techniques pour vous assurer que les conditions environnementales répondent aux exigences du micro-onduleur (niveau de protection, température, humidité, altitude, etc.).
- Installé le micro-onduleur et toutes les connexions CC dans un endroit approprié,
par exemple sous le panneau solaire, pour éviter les UV directs/la lumière du soleil, la pluie, l'accumulation de neige, etc. Dans tous les cas, une circulation d'air suffisante pour le refroidissement doit être assurée.
- Montez le micro-onduleur de sorte qu'une distance d'au moins 2cm soit maintainue par rapport à la surface la plus proche. Sinon, le micro-onduleur risque de surchauffer.
- N'installez pas dans des endroits où il peut y avoir des gaz ou des matériaux inflammables.
Personnel qualifié
Il s'agit d'une personne dûment informée ou d'une personne sous la surveillance d'une personne ayant des compétences et des connaissances en électricité afin qu'elle puisse identifier les risques et éviter les dangers causés par l'électricité. Pour des raisons de sécurité dans ce manuel le « personnel qualifié » signifie que cette personne est familiarisée avec les exigencies de sécurité, les systèmes de refroidissement et la compatibilité electromagnetique, et qu'elle est autorisée à alimenter,mettre à la terre et connecter l'équipment,les systèmes et les circuits conformément aux procédures de sécurité existantes. Le micro-onduleur,les accessoires et les systèmes connectés ne peuvent être mis en service et exploités que par du personnel qualifié.
Clause de non-responsabilité
- Enaucun cas Technaxx Deutschland ne pourra etre tenu responsable de tout danger direct, indirect, accidentel, particulier pour les biens ou la vie, d'un stockage inapproprié, du ou lie à l'utilisation ou à la mauvaise utilisation de ses produits. Selon l'environnement dans lequel I'appareil est utilise, des messages d'erreur peuvent apparaitre.
Caracteristiques
- Installation simple : brancher, démarrer, économiser de l'énergie.
- CompendlaWiFi
- Données et alarmes en temps réel sur l'application S-Miles
- Acquisition de données sur la production d'énergie
- Micro-onduleur léger et compact
Adapté à l'injection d'électricité dans le réseau domestique 230V
Puissance d'alimentation maximale de l'onduleur 800W
Idéal pour couvrir la charge de base pendant la journée dans votre maison - Suivi MPP pour une alimentation optimale
- Conformé à la norme VDE
Détails du produit
Contenu du colis:
1x micro-onduleur PV
1x (2x) panneau solaire pour 600W
1x cable deraccordement 5m 1x manuel d'utilisation

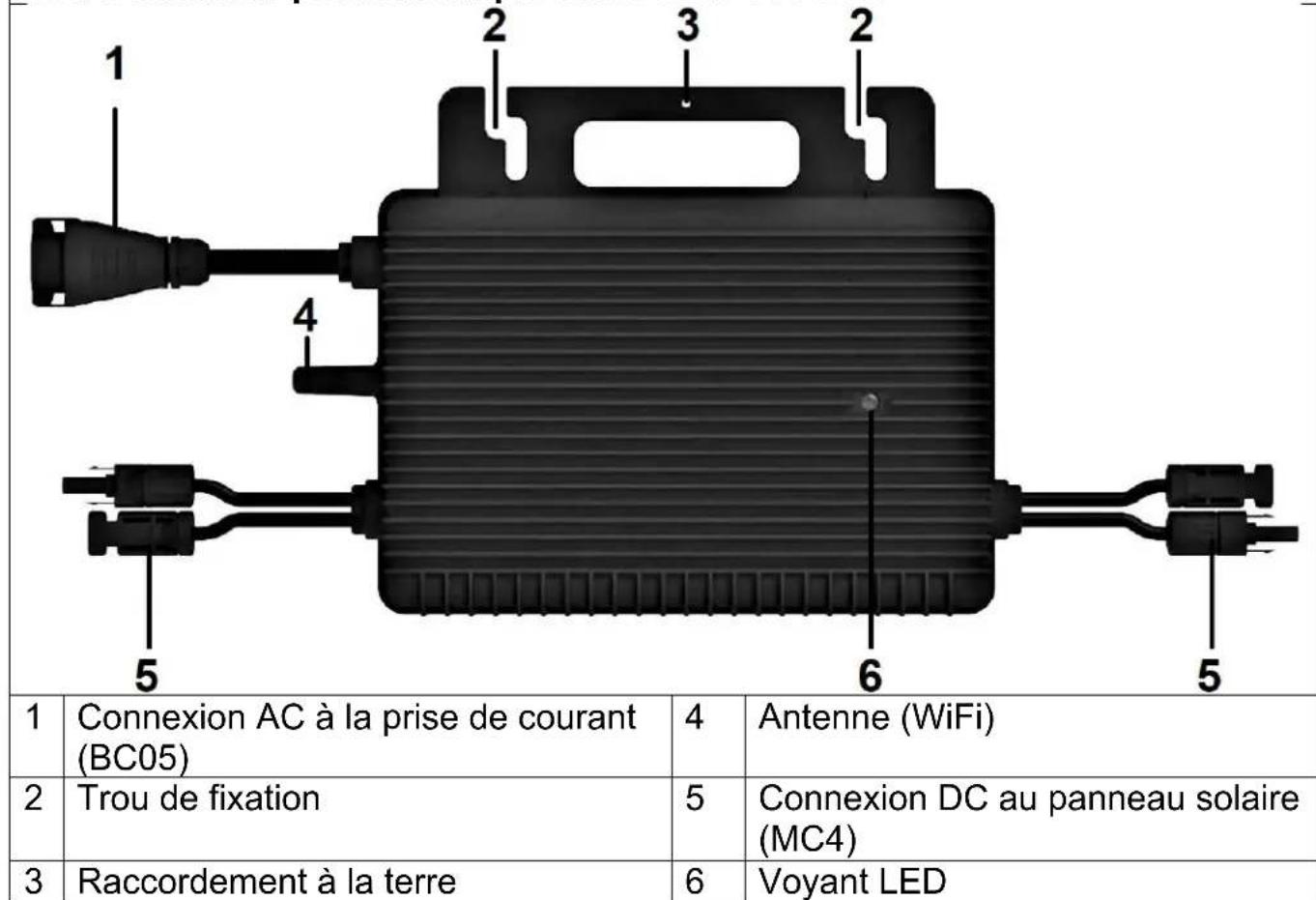

Présentation du produit

Micro-onduleur photovoltaique 800W HMS-800W-2T
Preparation
Exigences pour le fonctionnement du système photovoltaique
- Autorisation du propriétaire ou du syndicat si vous n'êtes pas vous-même propriétaire
- Prise Wieland (recommendation), connexion permanente ou Schuko
- Dispositif de coupure d'urgence dans le bloc de fusibles (selon la norme en vigueur)
- Prise de courant, protégée de préférence, à l'extérieur
- Compteur électricque avec compteur anti-inversion ou bidirectionnel

ATTENTION!
Les conditions suivantes doivent être remplies pour que le système photovoltaïque fonctionne bien.
- Vous doivent enregistrer votre système PV auprès de l'opérateur réseau responsable.
- Renseignez-vous auprès de votre mairie pour savoir si vous nevez faire une déclaration préalable de travaux.
- Vous doivent vous assurer qu'une prise de courant appropriée de la taille appropriée est disponible.
- Contactez un électricien/agree pour vérifier l'adéquation de votre installation domestique et les exigences techniques pertinentes.
- Remplacement du compteur requis: Un compteur bidirectionnel doit etre disponible, selon ce que vous fournisseur d'electricite specifie. De simples compteurs d'electricite ne suffisent souvent pas.
- Le cas échéant, l'accord du bailleur est requis.
- En cas de doute, veuilles vérifier les conditions locales, si nécessaire, ou contactez votre opérateur réseau pour plus d'informations.

ATTENTION!
(FR) Vous n'avez pas besoin de demander une autorisation à votre mairie (déclaration préalable de travaux) si :
Les panneaux solaires sont lestés, fixés au sol ou à un mur à moins de 1,80 metres du sol, avec une puissance inférieure de 3000W (puissance de sortie micro-ondulesurs).
Et vous n'habitez pas en zone ABF (Architecte Bâtiments de France).
Vous doivent demander une autorisation à votre mairie (déclaration préalable de travaux) si :
Si les panneaux solaires sont lestés ou fixés à plus de 1,80 metres du sol.
Ou
Si les panneaux solaires sont fixés à votre maison, à moins de 1,80m du sol, avec une puissance qui dépasse 3000W.
Ou
Si vous étés en zone ABF (Architecte desBATIMENTS de France).
Connexion du micro-onduleur

ATTENTION!
Vérifiez si les caractéristiques de tension et de courant de votre panneau solaire correspondent aux caractéristiques du micro-onduleur.
ATTENTION!
La plage de tension de fonctionnement CC du panneau solaire doit correspondre à la plage de tension d'entrée autorisée du micro-onduleur.
ATTENTION!
La tension maximale en circuit ouvert du panneau solaire ne doit pas dépasser la tension d'entrée maximale spécifique de l'onduleur.
ATTENTION!
Les micro-ondules ne peuvent etre installés et/ou remplacés que par le personnel qualifié!
ATTENTION!
Respectez toutes les réglementations et restrictions locales lors de l'installation.
ATTENTION!
Avant d'instructor et d'utiliser le micro-onduleur, lisez attentivement toutes les instructions d'utilisation et consignes de sécurité (micro-onduleur, panneau solaire, etc.). Assurez-vous de tout comprendre. Consultez un professionnel approprié en cas de doute.
ATTENTION!
Il existe un risque d'électrocution lors de l'installation de cet apparéil.
ATTENTION!
Ne touchez pas les pieces sous tension, y compris les panneaux solaires connectés, lorsque le système est connecté au secteur.
ATTENTION!
Notez que le boîtier du micro-onduleur est un dissipateur thermique et peut chauffer jusqu'à 80^ . Pour réduire le risque de brûlures, ne touche pas le boîtier du micro-onduleur.
ATTENTION!
Le conducteur extérieur de la mise à la terre de protection est connecté à la borne du conducteur de la mise à la terre de protection du micro-onduleur via une connexion CA. Lors du raccordement, connectez d'abord le connecteur CA pour assurer la mise à la terre du micro-onduleur. Connectez ensuite les bornes CC. Lors de la déconnexion, déconnectez d'abord l'alimentation secteur en ouvrant le disjoncteur secteur mais en gardant le fil de la mise à la terre de protection dans le disjoncteur secteur connecté au micro-onduleur. Déconnectez ensuite les entrées CC.
ATTENTION!
Ne raccordez enaucun cas l'entree CC tant que la connexion CA n'est pas connectee.
ATTENTION!
Installes des disjoncteurs à courant différentiel du cote CA du microonduleur

ATTENTION!
Il est fortement recommandé d'installer des dispositifs de protection contre les surtensions dans le coffret du compteur correspondant.

ATTENTION!
Vous ne devez pas utiliser de dispositif à courant différentiel CA pour protégger le circuit du micro-onduleur correspondant, même s'il s'agit d'un circuit externe. Aucun des petits disjoncteurs à courant différentiel (5~30mA) n'est donc pour la régénération et sera endommagé s'il est régénéré. Il en va de même pour les disjoncteurs automatiques à arc. Ils ne sont pas évalués pour l'énergie recupérée et peuvent être endommages s'ils sont régénérés avec la sortie d'un micro-onduleur solaire.
Remarque: avant de monter le micro-onduleur, notez le mot de passer WiFi et les numérodesérie ou prenez une photo du dos du micro-onduleur!
Montez le micro-onduleur fourni sur le support prévu du panneau solaire. Raccordez les deux modules solaires au micro-onduleur. Raccordez un module à chaque entrée DC.Côté AC, il ne reste plus qu'à effectuer la connexion avec le cable de raccordement fourni. Selon la norme VDE, il est recommendé d'utiliser un connecteur Wieland. Une connexion par fiche de sécurité avec une prise de courant de sécurité est également possible.
Montage
Veuillez tenir compte des indications suivantes pour le montage correspondant.
Remarques générales
- Avant de commencer le montage, vérifie que le module solaire, l'onduleur et tous les câbles ne doivent pas de dommages visuels.
- Ne vous tenez pas sur le module ou sur le cadre du module. Pour éviter les taches deGRAISSÉ sur le module, évitez tout contact avec les mains sur la surface en verre et portez idéalement des gants de travail.
- L'angle de montage (30^, 35^, 40^) , l'orientation (ouest, sud, est) et la situation géographique influencent le rendement de la centrale balcon.
Rendement:
| Panneau solaire plu&play: Puisance | Ø max. Production d'électricité / an | Ø max. Production d'électricité / jour |
| 600 watts | 550 à 570 kWh | 1,5 à 1,56 kWh |
- Posez la face avant du module solaire sur une surface propre, plane et couple.
- Notez le numéro deOADle et le número de série des composants [onduleur, module(s) solaire(s)] et conservez ces numéros. En cas de défaut, nous avons besoin de ces numéros pour une identification claire.
Balcon
- Le module solaire est exclusivement adapté à un montage jusqu'à une hauteur de 4m (bord supérieur du module), à condition qu'il n'y ait en outre chaque passage de public sous le module.
Toit plat (toit en bitume)
- La statique du toit pour l'installation photovoltaique doit être vérifiée par le client.
- Un montage de l'installation photovoltaïque peut être effectué jusqu'à une hauteur de toit de 9 m, un niveau de la mer de 350 m maximum et une inclinaison de toit de 45^ .
- Nous recommendons de respecter une distance de 1,25 m par rapport aux murs coupe-feu des batiments adjacents (par ex. maisons mitoyennes). Pour des exigences plus précises concernant ton pays, consulte ton règlement de construction régional (LBO).
Veille à ce que les règes de construction nationales et spécifiques au site, les règes de sécurité du travail et de prévention des accidents, les normes et les réglementations environnementales soient respectées.
Lester uniformément le support de module
- Le module solaire (jusqu'à 19 kg) doit être positionné au niveau du sol ou au centre d'un toit plat.
- Un support adaptable est celui qui est monté sur du bitume, du beton, dans le jardin sur la pelouse ou sur la terrasse.
- Le lestage est calculé en fonction du terrain IV (zone urbaine), dont au moins 15% de la surface sont construits avec des batiments dont la hauteur moyen dépasse 15m , et peut varier pour d'autres hauteurs ou structures de terrain.
- En cas de montage sur un toit plat, le bord supérieur du batiment doit être inférieur à 15m et l'installation photovoltaïque doit se couver à au moins 1,25m de la surface du toit du voisin. L'inclinaison maximale du support peut être de 5^ .
- Une dalle de béton doit peser 9 kg.
- Vérifier que la statique du lieu d'installation est adaptée à l'installation photovoltaïque. Technaxx Allemagne decline toute responsabilité quant à l'adéquation de ton lieu d'installation.
Façade
- Pour le montage, tu as besoin de tes propres chevilles et vis. Comme chaque mure est différent.
- Jusqu'à une hauteur (bord supérieur du module) de 4m , le module verre-film peut être utilisé, à condition que tu ne puisses pas marcher directement sous le module.
Connexion du panneau solaire (connexion CC)
Connexion des cables CC des panneaux solaires à l'entrée CC du micro-onduleur.
Le micro-onduleur 800W fournit deux paires de connecteurs MC4 pour deux panneaux solaires. Connectez simplement les cables de connexion CC du micro-onduleur à la partie correspondante du panneau solaire. En même temps, connectez la paire de connecteurs ensemble jusqu'à ce que vous entendiez un "clic". Sur certains connecteurs de panneaux solaires la polarité (+, -) est imprimée qui est valable pour les panneaux. Le cable CC du Micro-onduleur avec la marque (+) est connecté au pole "-" du panneau, le cable avec la marque "moins" (-) est connecté au pole "+" Assurez-vous que la polarité est correcte.

Le panneau solaire raccordé ne doit enaucun cas dépasser la tension d'entrée CC maximale autorisée/tension du panneau solaire du microonduleur (cf. la plaque signalétique)!
Remarque: Lors de la connexion des cables CC, si le cable CA est déjà connecté, levoyant LED du micro-onduleur doit clignoter en vert immédiatement et commencer à se synchroniser avec le réseau dans les 2 minutes. Si le cable CA n'est pas connecté, le voyant LED rouge clignotera en continu jusqu'à ce que le cable CA soit connecté (cf. la rubrique «État du voyageant LED»).
Connexion du micro-onduleur au réseau CA (connexion CA)

Au maximum 1x 600W peuvent être connectés à une installation EU/50Hz/230V avec un disjoncteur 16 A
La connexion au réseau s'effectue à l'aide du cable d'alimentation approprié. Utilisez uniquement des cables à 3 conducteurs également homologués pour une installation en extérieur et ayant une section de conducteur adaptée à l'ampérage (de préférence 1,5 mm² ou 4 mm²).
Fixez les cables de raccordement au rail de montage avec des serre-cables résistants aux UV de manière à ce que les cables soient protégés de la pluie et du soleil, et notamment les connecteurs ne puissant pas se couver dans des flâques d'eau. Pour la connexion du micro-onduleur et du cable de liaison, le système CA pré-assemblé peut être utilisé en combinaison avec le cable CA et la prise de connexion BC05 IP68 assemblée ou l'entrée/sortie du cordon CA, selon l'option de livraison. Pour installer le connecteur Wieland, le système de connecteur pré-assemblé BC05 IP68 doit être retire.
Remarque: D'autres connexions/systèmes de prise peuvent être possibles à condition qu'ils soient adaptations à une utilisation en extérieur et à des niveaux de courant
Première mise en service
Après l'installation mécanique et électrique de la centrale solaire, le système peut être mis en service. Il devrait y avoir suffisamment de soleil pour cela. Les panneaux solaires doivent produit au moins une tension initiale de 22V.
Etat initial:
- Le micro-onduleur est connecté aux panneaux solaires
- Le micro-onduleur est relié au réseau domestique par une fiche Wieland(recommandée) ou une fiche Schuko. Les cables sont fixés à l'abri de la pluie et du soleil.
- La ligne électrique est connectée au réseau via un disjoncteur automatique
Procedez comme suit:
- Allumez le disjoncteur et tout autre interrupteur eventuèlementprésent.
- Allumez l'interrupteur principal d'alimentation CA.
- Levoyant LED de l'appareil doit commencer à clignoter en vert après avoir activé le disjoncteur CA. Pour plus d'informations, cf. La rubrique « État du voyant LED »
- Le micro-onduleur commence à alimenter (synchronisation du réseau) dans les 2 minutes s'il y a suffisamment d'énergie solaire. Le voyant LED d'etat indique la fonction principale. Vous pouvez vérifier la puissance absorbée avec un compteur d'électricité approprié dans la prise ( doit être étanche pour une utilisation en extérieur!).
- Si vous avez installe un wattmetre, vous pouze également l'utiliser pour vérifier la puissance ou l'énergie actuelle.
Remarque: Lorsque l'alimentation CA est appliquée mais que le micro-onduleur ne démarre pas, environ 0,2 W de puissance peut être mesure pour chaque micro-onduleur à l'aide d'un wattitre. Cette puissance est de la puissance reactive et non de la consommation du réseau électrique.
Configuration WiFi
- Le micro-onduleur de la table solaire doit être deja installé et connecté au réseau électrique de la maison. Il doit être branché sur une prise de courant.
- La distance de communication maximale entre le micro-onduleur et le routeur est de 20m en espace ouvert. Les murs, les toits ou autres obstacles entre les deux afferceront le signal et réduiront la distance de communication dans les installations réelles.
Obtenir l'application
Pour télécharger l'application S-Miles Installer depuis l'App Store ou le Google Play Store, recherche « S-Miles Installer » ou scannez le code QR ci-dessous. [iOS 13.0 ou version supérieure ; Android 10.0 ou version supérieure (10-2023)]

Icône de l'application

iOS

Android
- Pour vous inscrire, cliquez sur "Pas de compte", cochez la case "Bricolage" et cliquez sur "S'inscrite". Remplissez le formulaire d'inscription avec les informations requises. Appuyez ensuite sur le bouton "s'inscrite".
- Pour connecter le micro-onduleur au routeur WiFi, connectez votre Smartphone à l'AP (WiFi=DTUBI-xxxxxx) du micro-onduleur. Utilisez le mot de passer WiFi situé à l'arrête de l'onduleur.
Allez sur la page O&M (icone du milieu en bas). Cliquez sur Configuration du réseau et l'APP se connecte à DTU.
Configurez le WiFi de votre micro-onduleur.
- De retour sur la page principale, appuyez sur "+" pourisser une nouvelle installation. Suivez les instructions de l'APP pourisser une installation. Suivez les instructions de l'APP pour remplir les informations requises.
Remarque : il faut compter jusqu'à 30 minutes pour que les premières valeurs
s'affichent dans l'application.
Si vous avez besoin d'aide supplémentaire, lisez le manuel détaillé du TX-247 sur notre page d'accueil :
https://www.technaxx.de/products/ et recherchez "TX-247".

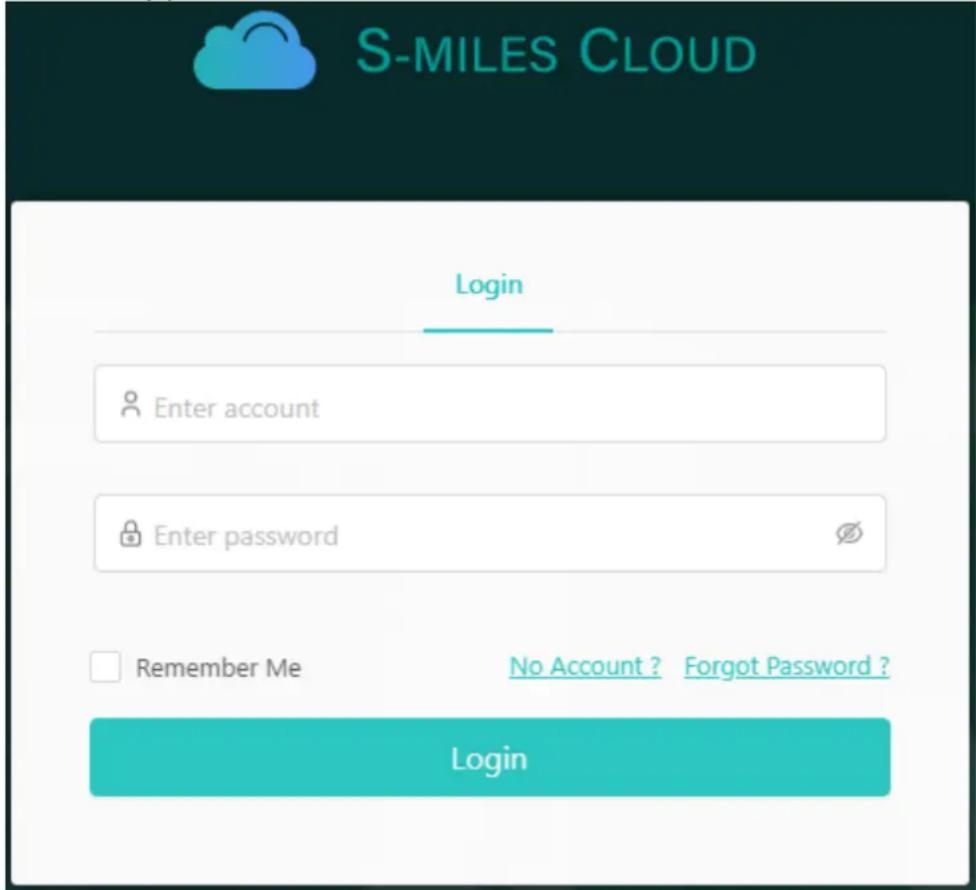

Page Web
Yououpouvez consulterlesdeteilsdefonctionnementdeIonduleur surla pageWeb de l'ordinateuren accedantàla plateforme de surveillance S-Miles Cloud de Hoymiles à l'adresse suivante :https://world.hoymiles.com.
Utilizez à cet effet vos identifiants créés lors de l'inscription sur l'application S-Miles Installer.
- Enter Account (Saisir un compte) = Login Account (Compte de connexion), nom d'utilisateur créé via l'application.
- Enter Password (Saisir le mot de passer) = mot de passer créé pour la connexion à l'application.

Remarque: Vous devrez être connecté au point d'accès Wi-Fi Hoymiles DTU via l'application pour le premier enregistrement et la configuration.

État duvoyant
Levoyant LED de chaque micro-onduleur fournit des informations sur l'etat actuel du micro-onduleur. Tous les micro-onduleurs obtiennent leur tension d'alimentation du connecteur CC/panneaux solaires
État de mise sous tension
Levoyant LED vert clignote rapidement plusieurs fois. Ensuite, le processus d'activation prend généralement jusqu'à 2 minutes. Les états suivants de l'indicateur LED peuvent se produit:
| Clignote rapidement en rouge (1 s): | Pas de connexion CA | → pas d'alimentation secteur |
| Clignote lentement en vert (3 s): | La connexion CA et la tension de connexion CC est inférieure à 22V | → pas d'alimentation secteur |
| Clignote rapidement en vert (1 s): | La connexion CA et la tension de connexion CC est est supérieure à 22V | → il y a du courant |
| Levoyant LED ne clignote pas/le voyant LED est éteint: | Pas de connexion CC/panneaux solaires connectés | → pas d'alimentation secteur |
État duvoyant après le processus d'activation
Le clignotement rapide duvoyant LED vert indique un état normal et une alimentation active du réseau. Si levoyant LED continue de clignoter en rouge après 3 minutes, cela indique qu'une tension du panneau solaire est trop faible (inférieure à 22V) ou qu'il n'y a pas de tension CA.
Le micro-onduleur ne peut recommencer à s'allumer qu'après avoir eliminé la cause de l'erreur. La cause de cette erreur peut être une connexion défectueuse du panneau solaire / connexion CA ou le réseau connecté dépasse / tombe en dessous de la plage de tension / fréquence du micro-onduleur. Si levoyant LED ne fonctionne pas ou ne s'allume pas, la raison la plus courante est qu'il n'y a pas de connexion au panneau solaire ou que la tension du panneau solaire est bien inférieure à la tension de démarrage.
Résolution de problème
La maintenance et la réparation de defaults du micro-onduleur ne peuvent être effectués que par du personnel qualifié. La modification du micro-onduleur est généralement interdite. Si le micro-onduleur est colmaté, l'électronique ne peut pas être réparée. Le micro-onduleur TX-204 reçoit sa tension d'alimentation du côte CC. Pour redémarrer le micro-onduleur, vous doivent déconnecter les panneaux solaires du micro-onduleur. Le processus de démarrage prend généralement 2 minutes. Pour résoudre le problème, suivez ces étapes dans l'ordre indiqué :
- Vérifiez que tous les fusibles CA sont allumés.
- Vérifiez tous les câbles de connexion pour des dommages externes.
- Vérifiez toutes les connexions côté CA pour des dommages ou des erreurs de connexion.
- Prenez des mesures aux points de connexion. La tension sector ne doit pas dépasser ou descendre en dessous de la plage de tension CA 180-275V.
- Redémarrez le micro-onduleur en déconnectant et reconnectnant l'alimentation CC/les panneaux solaires. Un processus de démarrage normal doit être indiqué par un voyant LED vert (cf. la rubrique «Etat du voyant LED»).

ATTENTION!
Ne débranchez jamais les cables CC pendant que le micro-onduleur générale est electrificité.
- Mesurez la tension entre le panneau solaire et le micro-onduleur avec un multimètre approprié. La tension de démarrage requise du micro-onduleur doit être supérieure à 22V CA.
- Vérifiez les connecteurs MC4 du micro-onduleur et du ou des panneaux solaires. Les connexions CC endommagées doivent être remplacées.
- Si nécessaire, vérifie auprès de l'opérateur réseau si la fréquence du réseau correspond à la plage de fréquence du micro-onduleur.

ATTENTION!
N'essayez pas de réparer le micro-onduleur.
Si les étapes ci-dessus ne résolvent pas le problème, contactez notre équipe d'assistance ou un électricie.

La Connexion CA sur le micro-onduleur ne peut pas etre remplacement/reparée. Si le cable a ete endommagé, l'appareil doit etre eliminé.

Sauf indication contraire, les travaux de maintenance doivent être effectués lorsqu'el'équipement est déconnecté du réseau (interrupteur principal ouvert) et que les panneaux solaires sont fermés ou isolés.

N'utilisez pas de chiffons de nettoyage ou d'agents corrosifs qui peuvent corroder les pieces de l'équipement ou provoquer des charges électrostatiques.

Évitez les réparations temporaires. Toutes les réparations doivent être effectuées en utilisant uniquement des pieces de rechange d'origine.

Chaque micro-onduleur doit être protégé par un disjoncteur, mais une protection de déclenchement centralisée n'est pas requise, sauf si cela est spécifique par les normes nationales ou par l'opérateur réseau responsable
\section*{Caracteristiques techniques}

Assurez-vous que les caractéristiques de tension et de courant des panneaux solaires correspondent aux caractéristiques du micro-onduleur.
- La tension maximale en circuit ouvert du panneau solaire doit se situer dans la plage de tension de fonctionnement du micro-onduleur.
- Il est recommandé que le courant nominal maximal dans le MPP soit égal ou inférieur au courant d'entrée CC maximal. Cependant, le courant de court-circuit maximum doit être égal ou inférieur au courant de court-circuit CC d'entrée maximum.
- Il n'est PAS recommando de dépasser la puissance de sortie CC des panneaux solaires de plus de 1,35 fois (sur la base de la puissance de sortie CA du micro-onduleur).
Pour les specifications techniques du module solaire, veuillez consulter la fiche technique jointe.
Onduleur
| Modèle | HMS-800W-2T |
| Entrée CC | |
| Puisance recommandée de panneau (W) | 320-540 (par panneau) |
| Nombre maximum de panneaux | 2 |
| Connexion panneau | MC4 |
| Plage de tension MPPT (V) | 16-60 |
| Tension initiale (V) | 22 |
| Plage de tension de fonctionnement (V) | 22-60 |
| Tension d'entrée maximale (V) | 60 |
| Courant d'entrée maximal (A) | 2x 14 |
| Courant de court-circuit d'entrée maximal (A) | 2x 25 |
| Sortie CA | |
| Puisance de sortie nominale (VA) | 800 |
| Courant de sortie nominal (A) | 3,63 à 220 V |
| 3,48 à 230 V | |
| 3,33 à 240 V | |
| Tension de sortie nominale / plage (V) | 220/180-275 |
| 230/180-275 | |
| 240/180-275 | |
| Fréquence nominale/plage de fréquence nominale (Hz) | 45-55 (inférieur à 50 Hz à 220 V et 230 V) |
| Facteur de puissance | >0,99norme |
| 0,8capacitif......0,8différé | |
| Distorsions harmoniques du courant | ≤3% |
| de sortie | |
| Performances, sécurité et protection | |
| Efficacité moyenne pondérée de la CEC | 96,70% |
| Efficacité nominale MPPT | 99,80% |
| Consommation électrique nocturne (mW) | <50 |
| Données mécaniques | |
| Plage de température ambiente (°C) | -40~+65 |
| Plage de température de stockage (°C) | -40~+85 |
| Dimensions (LxHxP) mm | 261×180×35,1 |
| Poids (kg) | 3,2 |
| Classe de protection | extérieur (IP67) |
| Refroidissement | Circulation d'air naturelle - sans ventilateurs |
| Longueur du;câble de sortie CA (cm) | 188 |
| Caracteristiques | ||
| Communication | Wi-Fi intégré | |
| Bande de fréquence | 2,4GHz | |
| Puisance de transmission rayonnée max. | 69,2 mW | |
| Topologie | Transformateur HF isolé galvaniquement | |
| Contrôle | Micro Toolkit ou S-Miles Cloud | |
| Conformité | VDE-AR-N 4105:2018, EN50549-1:2019, VFR2019, IEC/EN 62109-1/-2, IEC/EN 61000-3-2/-3, IEC/EN-61000-6-1/-2/-3/-4 | |
| Application S-Miles Installer | iOS 13.0 ou version supérieure; Android 10.0 ou version supérieure/EN, DE, FR, ES, NL, PL, PO, IT, CZ (10-2023) | |
Annexe
Determination de la réserve de ligne
L'Institut photovoltaïque PI de Berlin, en coopération avec la Société allemande pour l'énergie solaire (DGS), l'École supérieure de technique et d'économie (HTW) de Berlin, ont mis en évidence, dans le cadre d'une étude, qu'il est possible d'alimenter jusqu'à 2,6 ampères (env. 630 W, ce qui correspond à 2 modules solaires) avec des apparciels solaires à fiche dans chaque foyer équipé d'un disjoncteur, sans aucun souci de sécurité, et sans qu'il soit nécessaire de procéder à des modifications du système électrique de la maison. Il peut toutefois y avoir un écart par rapport à la norme en vigueur pour la charge des lignes. Nous vous avons décrit dans cette annexe comment respecter les exigences de la norme et contrôler la ligne. Lorsque les mini-systèmes solaires alimentent le circuit électrique final existant, il peut arriver que la charge électrique dépasse la taille normalisée conçue sur certains tronçons de cable. Afin d'éviter une surcharge des cables dans le menage, ceux-ci sont protégés par un disjoncteur de protection de ligne (LSS). Celui-ci se déclenché automatiquement des qu'une surcharge se produit. En règle générale, plusieurs prises et consommateurs sont protégés par un disjoncteur commun. En raison de la puissance supplémentaire de la mini-installation solaire, les courants provenant du réseau électrique public et de la mini-installation solaire peuvent maintainant s'additionner. Ces courants ne sont toutespas détectés par le disjoncteur, de sorte qu'une surcharge peut théoriquement survenir. Vous pouvez déterminer si la ligne existante est suffisamment dimensionnée avec votre disjoncteur à l'aide de la formule suivante :
Iz indique le courant admissible de la ligne, qui devrait etre supérieur à la somme du courant assigné du dispositif de protection (disjoncteur en ampères) et de l'installation de production d'électricité (puissance en ampères). Les valeurs Iz et lg sont indiquées dans le tableau suivant pour l'exemple d'application ci-dessous.
$$ \mathrm {I z} = \ln + \lg $$
lz courant admissible de la ligne
In Courant assigné du dispositif de protection (disjoncteur)
Ig courant assigné de l'installation de production d'électricité
Capacité de charge des cables en cuivre
| Capacité de charge des câbles et fils en cuivre pour installations fixes dans lesBATiments 1,5mm2de section nominale ; à température ambiente de 25°C, pour 2fils charges*. | ||||
| Mode de pose | Sur des mursisolésthermiquement | Dans destubesd'installationélectrique | Sur lesmurs | Dansl'air |
| Intensité admissible Iz desconducteurs du circuit final | 16,5 | 17,5 | 21 | 23 |
| en ampères | ||||
| Courant assigné maximal lg de l'installation de production d'électricité avec disjoncteur de 16A | 0,5 | 1,5 | 5 | 7 |
| Courant assigné maximal lg de l'installation de production d'électricité avec disjoncteur de 13A | 3,5 | 4,5 | 8 | 10 |
| Installation photovoltaique | un module solaire | deux modules solaires | jusqu'à 3 × 115W | à partir de 4 × 115W |
| charge électrique max. en ampères | 1.3 | 2.6 | 1.3 | 2.6 |
- L'exemple du tableau est basé sur deux cables en cuivre charges d'une section nominale de 1,5 mm², ce qui reflète le cable d'un menage allemand typique. En cas de section plus importante ou d'un autre type de cable, l'intensité admissible est différente, de sorte qu'elle doit être considérée séparément, conformément à la norme DIN VDE 0298-4.
| Exemple avant remplacement du fusible | Exemple après remplacement du fusible | |
| 16A (1) | 13A (1) | |
| 18,6A* (2) | 15,6A* (2) | |
| 2,6A (3) | 2,6A (3) | |
| (1) | Disjoncteur de protection de puissance | |
| (2) | consommateur électrique | |
| (3) | Mini installation solaire 600W | |
- La charge de ligne max. autorisée est de 16,5A
Determination de la réserve de ligne
S'il s'agit d'une ligne en cuivre avec une section de conducteur de 3 × 1,5mm ligne est alors conçue pour une charge permanente de 16,5A (dans des murs isolés thermiquement à 25^ ). La capacité libre résultat de la différence entre le cable de 16,5A et le disjoncteur de 16A. La capacité libre est donc de 0,5 A dans les murs isolés thermiquement. Si la puissance solaire dépasse l'intensité de 0,5A, le disjoncteur devrait alors être remplaced par un plus petit afin de respecter les exigences de la norme DIN VDE 2948-4. En remplaçant le fusible par un fusible plus petit de 13A, il est désormais possible de prélever encore 13A sur le réseau électrique, ce qui laisse des capacités libres pour la ligne électrique avec la différence de 3,5A. La puissance de la mini-installation solaire pourrait donc atteindre 805W. Dans l'exemple (moitié droite de l'image), la puissance de la mini-installation solaire est de 2,6A/600W, ce qui permet de respecter la charge autorisée.
Autres consignes de sécurité
- Raccorde la mini-installation solaire exclusivement à une prise de courant fixe, jamais à une prise multiple.
- Si vous avez encore des fusibles à vis plus anciens, remplacez-les impératifement de 16A par le fuseible immédiatement inférieur.
Pris en charge
No. de téléphone pour le support technique: 01805 012643 (14 centimes/minute d'une ligne fixe Allemagne et 42 centimes/minute des reseaux mobiles). Email gratuite: support@technaxx.de
Le numero d'assistance téléphonique est disponible du lundi au vendredi de 9h à 13h et de 14h à 17h!
Entretien et maintenance
Nettoyez le produit avec un tissu non pelucheux sec ou légèrement humide.
N'utilisez pas de produits nettoyants abrasifs pour nettoyer l'unité.
Déclaration de Conformité

Celle-ci peut être demandée à l'adresse www.technaxx.de/ (dans la barre inférieure « Déclaration de conformité »).
Élimination

Mise au rebut de l'emballage. Mise au rebut de l'emballage selon le type.
Mise au rebut du carton dans les déchets de papier. L'aluminium doit être collecté pour être recyclé.

Mise au rebut des ancients équipements (valable dans l'Union française et dans les autres pays européens avec collecte séparée (collecte des matières recyclables) Les ancients équipements ne doivent pas être jetés avec les déchets menagers! Chaque consommateur est tenu per la loi de se débarrasser des ancients apparêils ne fonctionnant plus séparation des déchets menagers, par ex. dans un point de collecte municipal ou de quartier. Cela garantit le recyclage des anciens apparêils et permet d'éviter les effets négatifs sur l'environnement. Pour cette raison, les apparêils électriques sont marqués du symbole illustré ici.
Fabrique en Chine
Distributeur:
61137 Schöneck, Allemagne
Panneau solaire plug&Play 600W WiFi TX-265
