Caractéristiques techniques	Commutateur réseau 18 ports, 16 ports 10/100/1000 Mbps, 2 ports SFP
Type de commutation	Commutation non bloquante
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Alimentation	Alimentation externe, 100-240V AC
Dimensions	440 x 180 x 44 mm
Poids	2,5 kg
Utilisation	Idéal pour les réseaux d'entreprise et les petites entreprises
Maintenance	Pas de maintenance requise, mise à jour du firmware via le site du fabricant
Sécurité	Protection contre les surcharges, boîtier en métal pour une meilleure dissipation thermique
Garantie	Garantie limitée de 2 ans
Informations générales	Compatible avec tous les systèmes d'exploitation réseau, installation plug-and-play

FOIRE AUX QUESTIONS - GS1018PS2 Cudy

Comment réinitialiser le Cudy GS1018PS2 ?

Pour réinitialiser le Cudy GS1018PS2, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi les voyants LED ne s'allument-ils pas ?

Vérifiez que l'alimentation est correctement branchée et que le commutateur est allumé. Si les voyants ne s'allument toujours pas, essayez de brancher le commutateur sur une autre prise électrique.

Comment connecter des appareils au Cudy GS1018PS2 ?

Utilisez des câbles Ethernet pour connecter vos appareils aux ports LAN du Cudy GS1018PS2. Assurez-vous que les câbles sont correctement insérés et que les voyants correspondants s'allument.

Le commutateur ne reconnaît pas certains appareils, que faire ?

Vérifiez que les câbles Ethernet utilisés sont en bon état et qu'ils supportent les vitesses requises. Essayez de redémarrer le commutateur et les appareils connectés.

Le Cudy GS1018PS2 chauffe-t-il pendant l'utilisation normale ?

Il est normal que le commutateur chauffe légèrement pendant l'utilisation. Assurez-vous qu'il est placé dans un environnement bien ventilé. Si la température devient excessivement chaude, vérifiez qu'il n'est pas obstrué par des objets.

Comment puis-je vérifier la vitesse de connexion des ports ?

Vous pouvez utiliser un testeur de réseau pour vérifier la vitesse de connexion des ports. Assurez-vous que les appareils connectés supportent également les vitesses que vous souhaitez tester.

Que faire si le commutateur ne fonctionne pas correctement ?

Essayez de redémarrer le commutateur en le débranchant puis en le rebranchant. Si le problème persiste, effectuez une réinitialisation d'usine et reconfigurez les connexions.

Le Cudy GS1018PS2 prend-il en charge la gestion VLAN ?

Le Cudy GS1018PS2 est un commutateur non géré, donc il ne prend pas en charge la gestion VLAN. Pour des fonctionnalités avancées comme VLAN, envisagez d'utiliser un commutateur géré.

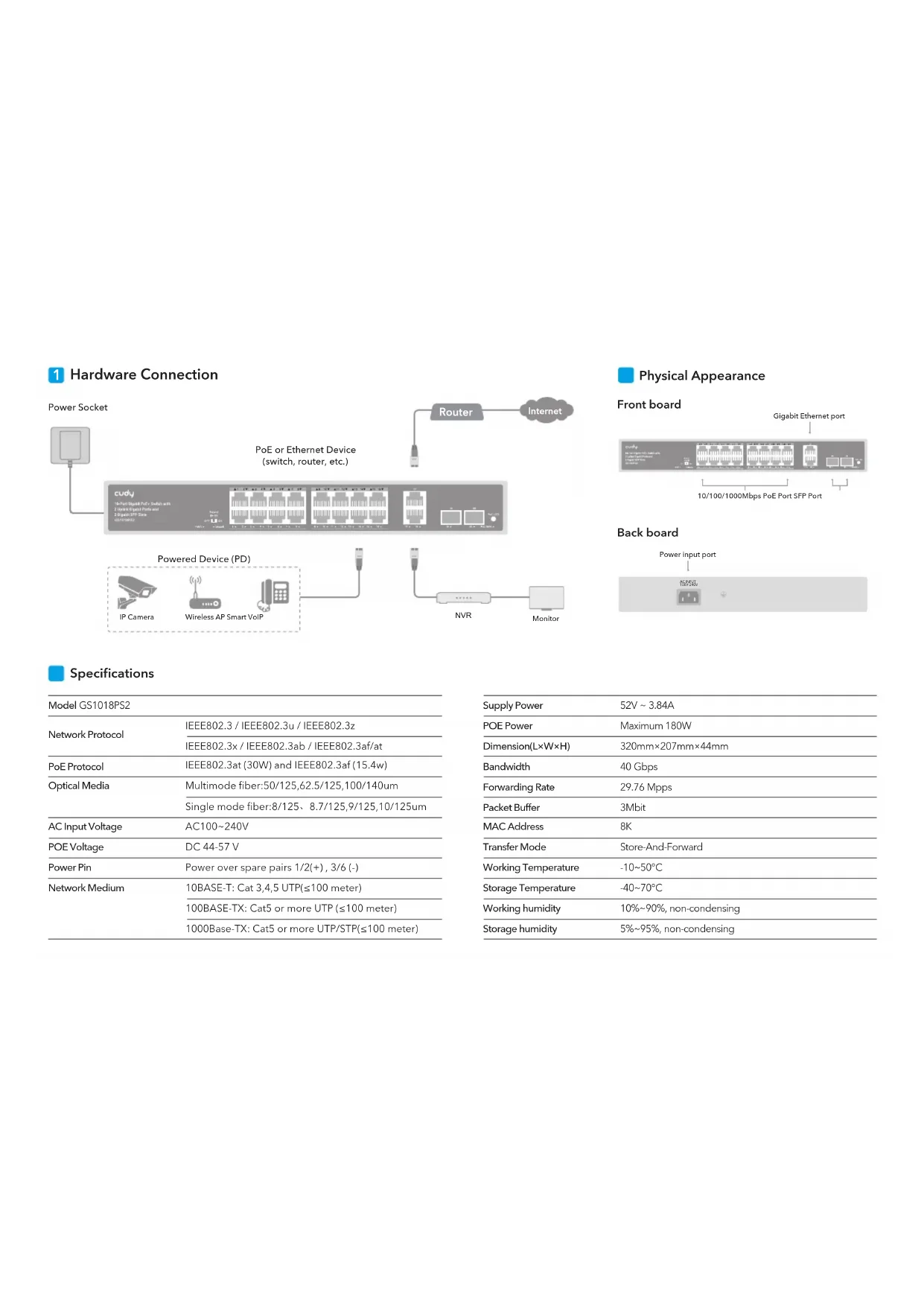

MODE D'EMPLOI GS1018PS2 Cudy

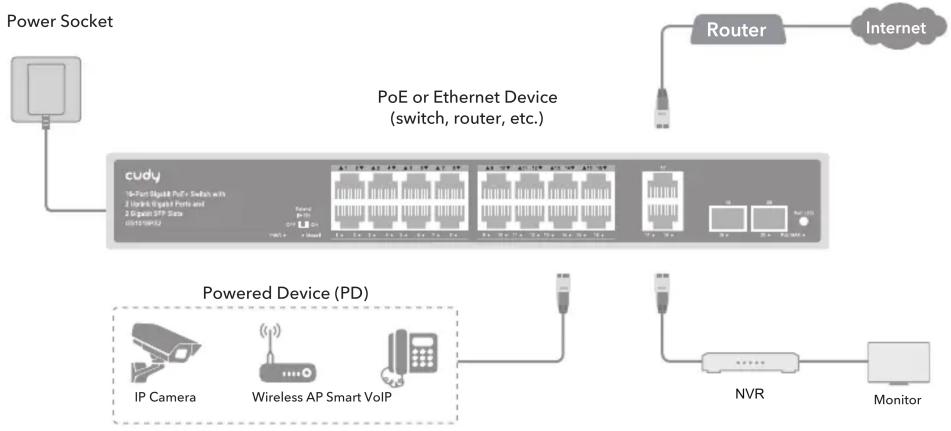

1 Hardware Connection

Physical Appearance

Front board Gigabit Ethernet port 10/100/1000Mbps PoE Port SFP Port

Back board

Power input port AC INPUT 150V-240V

Specifications

Model GS1018PS2
Network Protocol	IEEE802.3 / IEEE802.3u / IEEE802.3z
	IEEE802.3x / IEEE802.3ab / IEEE802.3af/at
PoE Protocol	IEEE802.3at (30W) and IEEE802.3af (15.4w)
Optical Media	Multimode fiber:50/125,62.5/125,100/140um
	Single mode fiber:8/125、8.7/125,9/125,10/125um
AC Input Voltage	AC100~240V
POE Voltage	DC 44-57 V
Power Pin	Power over spare pairs 1/2(+), 3/6 (-)
Network Medium	10BASE-T: Cat 3,4,5 UTP(≤100 meter)
	100BASE-TX: Cat5 or more UTP (≤100 meter)
	1000Base-TX: Cat5 or more UTP/STP(≤100 meter)

Supply Power	52V ~ 3.84A
POE Power	Maximum 180W
Dimension(L×W×H)	320mm×207mm×44mm
Bandwidth	40 Gbps
Forwarding Rate	29.76 Mpps
Packet Buffer	3Mbit
MAC Address	8K
Transfer Mode	Store-And-Forward
Working Temperature	-10~50°C
Storage Temperature	-40~70°C
Working humidity	10%~90%, non-condensing
Storage humidity	5%~95%, non-condensing

4 DIP Explanation

OFF	Standard Switch	All interfaces can communicate with each other, the transmission distance is less than 100 meters, the transmission rate is 10/100/1000M adaptive(Disable POE watchdog)
ON	Link Extension (9-16 Port)	Link extension mode, 9-16 ports force 10M, link 250M (enable POE watchdog)

5 LED and Interface Explanation

PWR	On	Equipment powered on
	Off	Equipment power off
Mode	On	Extend on
	Off	Extend off
1-20 Green	On	Link connectivity
	Flashing	Data transmission
	Off	Link abnormality
1-16Yellow (POE)	On	POE power supply is normal
	Off	POE not powered
POE MAX (Green)	Off	Indicates that PoE power usage is less than 90%
	Flashing	Indicates PoE power usage of 90% ≤ P ≤ 95%
	On	Indicates PoE power usage of 95% < P < 100%
POE LED Button	Dual color light selection: default green (link data), switch yellow light (POE)

EU declaration of conformity

Cudy hereby declares that the device is in compliance with the essential requirements and other relevant provisions of directives 2014/30/EU, 2014/35/EU, 2009/125/EC and 2011/65/EU. The original EU declaration of conformity may be found at http://www.cudy.com/

810600223

Quick Installation Guide

Model: GS1018PS2
