GS1026PS2 - Commutateur Cudy - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur PoE Gigabit avec 24 ports RJ45 et 2 ports SFP
Marque	Cudy
Modèle	GS1026PS2
Normes réseau	IEEE 802.3, 802.3u, 802.3z, 802.3x, 802.3ab, 802.3af/at
Normes PoE	IEEE 802.3af (15,4 W) et IEEE 802.3at (30 W)
Puissance PoE totale	280 W maximum
Alimentation secteur	AC 100-240 V, 50/60 Hz
Tension PoE délivrée	DC 44-57 V
Bande passante	56 Gbps
Taux de transfert	41,644 Mpps
Mémoire tampon	3 Mbit
Table d'adresses MAC	8K adresses
Mode de transfert	Store-and-Forward
Dimensions (L × P × H)	320 × 207 × 44 mm
Température de fonctionnement	-10°C à 50°C
Humidité de fonctionnement	10% à 90% sans condensation
Commutateur DIP	Mode Standard ou Extension de liaison (ports 17-24)
Voyants LED	PWR, Mode, Lien/Activité (vert), PoE (jaune), PoE MAX (vert)
Fonctionnalités PoE	Alimentation via paires 1/2 (+) et 3/6 (-) ; détection automatique des périphériques PoE
Distance de câblage	Jusqu'à 100 m en mode standard ; jusqu'à 250 m en mode extension (ports 17-24, 10 Mbps)
Support fibre optique	Multimode 50/125, 62,5/125, 100/140 µm ; monomode 8/125 à 10/125 µm
Conformité	Directives 2014/30/UE, 2014/35/UE, 2009/125/CE, 2011/65/UE
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Utiliser uniquement l'alimentation fournie ; ne pas ouvrir le boîtier ; éviter l'humidité et les températures extrêmes

FOIRE AUX QUESTIONS - GS1026PS2 Cudy

Comment installer le commutateur Cudy GS1026PS2 ?

Branchez le cordon d'alimentation sur la prise secteur (AC 100-240 V). Connectez vos périphériques réseau (routeurs, caméras IP, etc.) aux ports RJ45 ou SFP. Le commutateur détecte automatiquement les équipements PoE et fournit l'alimentation via les paires 1/2 (+) et 3/6 (-).

Quelle est la puissance PoE maximale délivrée par le commutateur ?

La puissance totale maximale est de 280 W pour l'ensemble des ports PoE. Chaque port peut fournir jusqu'à 30 W (standard IEEE 802.3at) ou 15,4 W (IEEE 802.3af).

Comment activer le mode extension de liaison ?

Placez le commutateur DIP sur la position ON (Extension). Ce mode force les ports 17-24 à une vitesse de 10 Mbps et permet une distance de câblage jusqu'à 250 mètres. Il active également la fonction PoE watchdog.

Que signifie le voyant POE MAX ?

Le voyant POE MAX (vert) indique l'utilisation de la puissance PoE : éteint si < 90 % ; clignotant entre 90 % et 95 % ; allumé fixe entre 95 % et 100 %. Si allumé, réduisez la charge PoE.

Puis-je connecter des périphériques non PoE sur les ports PoE ?

Oui, le commutateur détecte automatiquement si le périphérique est PoE ou non. Si l'équipement est non PoE, seul le transfert de données est actif ; l'alimentation n'est pas envoyée.

Quelle est la distance maximale de câblage en mode standard ?

En mode standard (commutateur DIP sur OFF), la distance maximale pour un câble Cat5e ou supérieur est de 100 mètres pour toutes les vitesses (10/100/1000 Mbps).

Comment réinitialiser le commutateur aux paramètres d'usine ?

Le GS1026PS2 ne dispose pas de bouton de réinitialisation dédié. La réinitialisation peut être effectuée en coupant puis rétablissant l'alimentation après un délai d'environ 10 secondes. Les configurations DIP restent inchangées.

Les ports SFP sont-ils compatibles avec tous les modules optiques ?

Les ports SFP acceptent les modules standard au format SFP avec connecteur LC. Ils supportent les fibres multimode et monomode (50/125, 62,5/125, 8/125, etc.). La compatibilité dépend du module ; utilisez des modules certifiés.

Que faire si un périphérique PoE ne s'alimente pas ?

Vérifiez que le périphérique est compatible IEEE 802.3af/at. Assurez-vous que la puissance totale PoE ne dépasse pas 280 W. Contrôlez le câble Ethernet (Cat5e minimum) et la connexion. Essayez un autre port PoE.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques ou de liquides. Évitez de pénétrer à l'intérieur du boîtier.

MODE D'EMPLOI GS1026PS2 Cudy

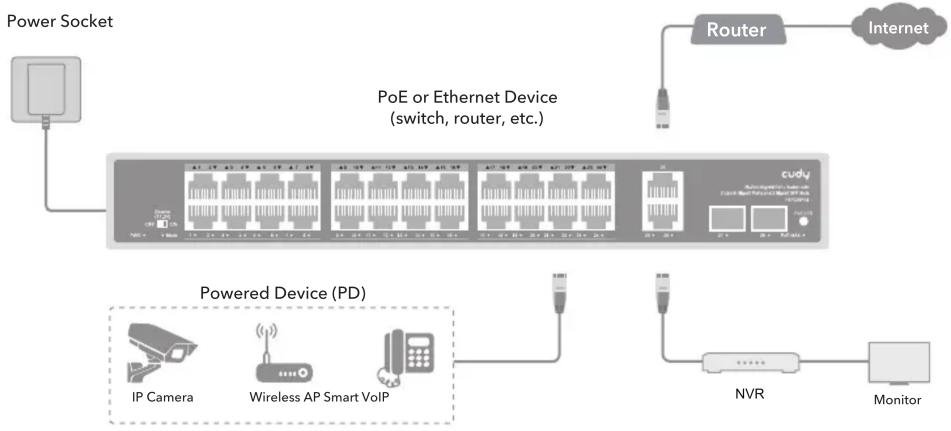

1 Hardware Connection

Physical Appearance

Front board Gigabit Ethernet port 10/100/1000Mbps PoE Port SFP Port

Back board

Power input port AC INPUT 150V-240V

Specifications

Model GS1026PS2
Network Protocol	IEEE802.3 / IEEE802.3u / IEEE802.3z
	IEEE802.3x / IEEE802.3ab / IEEE802.3af/at
PoE Protocol	IEEE802.3at (30W) and IEEE802.3af (15.4w)
Optical Media	Multimode fiber:50/125,62.5/125,100/140um
	Single mode fiber:8/125、8.7/125,9/125,10/125um
AC Input Voltage	AC100~240V
POE Voltage	DC 44-57 V
Power Pin	Power over spare pairs 1/2(+), 3/6 (-)
Network Medium	10BASE-T: Cat 3,4,5 UTP(≤100 meter)
	100BASE-TX: Cat5 or more UTP (≤100 meter)
	1000Base-TX: Cat5 or more UTP/STP(≤100 meter)

Supply Power	52V ~ 5.76A
POE Power	Maximum 280W
Dimension(L×W×H)	320mm×207mm×44mm
Bandwidth	56 Gbps
Forwarding Rate	41.644 Mpps
Packet Buffer	3Mbit
MAC Address	8K
Transfer Mode	Store-And-Forward
Working Temperature	-10~50°C
Storage Temperature	-40~70°C
Working humidity	10%~90%, non-condensing
Storage humidity	5%~95%, non-condensing

4 DIP Explanation

OFF	Standard Switch	All interfaces can communicate with each other, the transmission distance is less than 100 meters, the transmission rate is 10/100/1000M adaptive(Disable POE watchdog)
ON	Link Extension (17-24 Port)	Link extension mode, 9-16 ports force 10M, link 250M (enable POE watchdog)

5 LED and Interface Explanation

PWR	On	Equipment powered on
	Off	Equipment power off
Mode	On	Extend on
	Off	Extend off
1-28 Green	On	Link connectivity
	Flashing	Data transmission
	Off	Link abnormality
1-24Yellow (POE)	On	POE power supply is normal
	Off	POE not powered
POE MAX (Green)	Off	Indicates that PoE power usage is less than 90%
	Flashing	Indicates PoE power usage of 90% ≤ P ≤ 95%
	On	Indicates PoE power usage of 95% < P < 100%
POE LED Button	Dual color light selection: default green (link data), switch yellow light (POE)

EU declaration of conformity

Cudy hereby declares that the device is in compliance with the essential requirements and other relevant provisions of directives 2014/30/EU, 2014/35/EU, 2009/125/EC and 2011/65/EU. The original EU declaration of conformity may be found at http://www.cudy.com/

810600224

Quick Installation Guide

Model: GS1026PS2

Email:

[e-mail]

Website:

www.cudy.com
